I N TE R NAT I O NA L IS0
STANDARD 5782-1
First edition
1990-04-01
Pneumatic fluid power - Compressed air
-
filters
Part 1 :
Main characteristics to be included in commercial
literature and specific requirements
Transmissions pneumatiques - Filtres pour air comprimé -
Partie 1 : Principales caractéristiques à inclure dans la documentation commerciale et
exigences particu fières
Reference number
IS0 5782-1 : 1990 (E)
---------------------- Page: 1 ----------------------
IS0 5782-1 1990 (E)

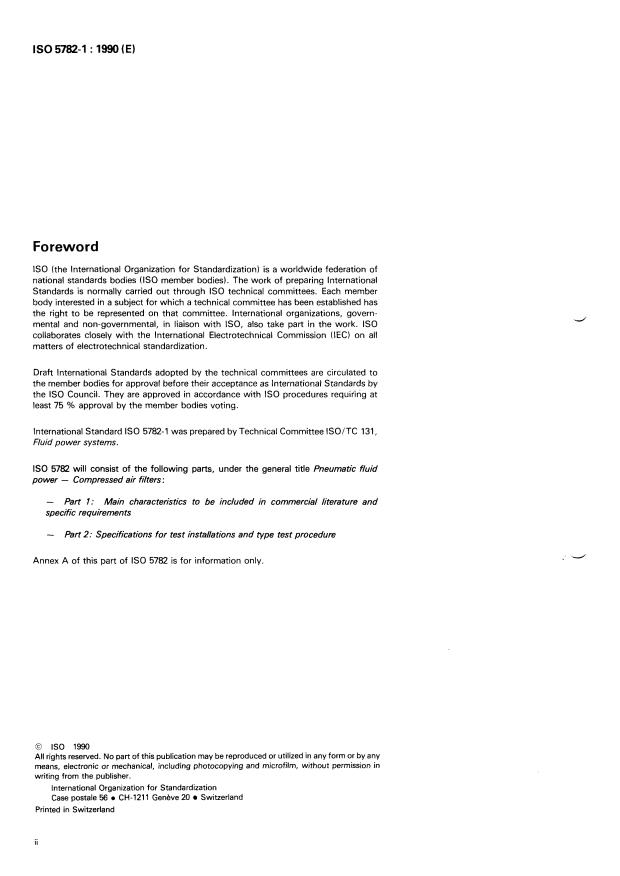

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiting at
least 75 '30 approval by the member bodies voting.
International Standard IS0 5782-1 was prepared by Technical Committee ISO/TC 131,
Fluid power systems.
IS0 5782 will consist of the following parts, under the general title Pneumatic fluid
power - Compressed air filters :
- Part 1: Main characteristics to be included in commercial literature and
specific requirements
-
Part 2: Specifications for test installations and type test procedure
Annex A of this part of IS0 5782 is for information only.
O IS0 1990
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 O CH-121 1 Genève 20 Switzerland
Printed in Switzerland
II
---------------------- Page: 2 ----------------------
Introduction
In pneumatic fluid power systems, power is transniitted and controlled through air
under pressure within a circuit. Filters ensure air cleanliness by retaining contaminants.
...
111
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD
IS0 5782-1 : 1990 (E)
Pneumatic fluid power - Compressed air filters -
Part 1:
Main characteristics to be included in commercial literature and
specific requirements
1 Scope 3 Definitions
This part of IS0 5782 specifies which characteristics of com- IS0 5782, the definitions given
For the purposes of this part of
pressed air filters, required by manufacturers and users of
in IS0 5598 and IS0 8573-1, together with the following, apply.
pneumatic fluid power systems, are to be included in the
compressed air filter : Device designed to retain the main
manufacturers’ literature.
solid and liquid contaminants present in compressed air.
It also specifies some requirements which the filters must meet.
This part of IS0 5782 applies to compressed air filters in which
4 Technical requirements
the major contaminants are removed by mechanical means.
Descriptive literature covering compressed air filters shall
include the following characteristics.
2 Normative references
4.1 General characteristics
The following standards contain provisions which, through
reference in this text, constitute provisions of this part of
4.1.1 General dimensions
IS0 5782. At the time of publication, the editions indicated
were valid. All standards are subject to revision, and parties to
The dimensions shown on figure 1 shall be given, in
agreements based on this part of IS0 5782 are encouraged to
millimetres. For ports, see 4.1.2.
investigate the possibility of applying the most recent editions
L
of the standards indicated below. Members of IEC and IS0
4.1.2 Port sizes
maintain registers of currently valid International Standards.
Port sizes should be selected from IS0 228-1 for ports with pipe
IS0 7-1 : 1982, Pipe threads where pressure-tight joint are
parallel threads, or IS0 7-1 for ports with pipe conical threads.
made on the threads - Part 1 : Designation, dimensions and
tolerances.
4.1.3 Operating pressures
IS0 228-1 : 1982, Pipe threads where pressure-tight joints are
Filters shall be classified according to their maximum operating
on the threads - Part 1 : Designation, dimensions
not made
pressure, selected from IS0 2944.
and tolerances.
IS0 2944 : 1974, Fluid power systems and components - EXAMPLE
Nominal pressures.
1 MPa (10 bari
IS0 5598 : 1985, Fluid power systems and components -
1,6 MPa (16 bar)
Vocabulary.
2,5 MPa (25 bari
IS0 8573-1 : --I), Compressed air for general use - Part 7:
4.1.4 Range of operating temperatures
Contaminants and quality classes.
IS0 8778 : 1990, Pneumatic fluidpower - Standardreference 4.1.4.1 The temperature range in which the material and the
atmosphere.
operat
...
NORME
IS0
I N TE R NAT I O NA LE
5782-1
Première édition
1990-04-01
Transmissions pneumatiques - Filtres pour air
comprimé -
Partie 1 :
Principales caractéristiques à inclure dans la
documentation commerciale et exigences particulières
Pneumatic fluid power - Compressed air filters -
Part I: Main characteristics to be included in commercial literature and specific
requirements
Numéro de référence
IS0 5782-1 : 1990 (FI
---------------------- Page: 1 ----------------------
IS0 R82-1 : 1990 (F)

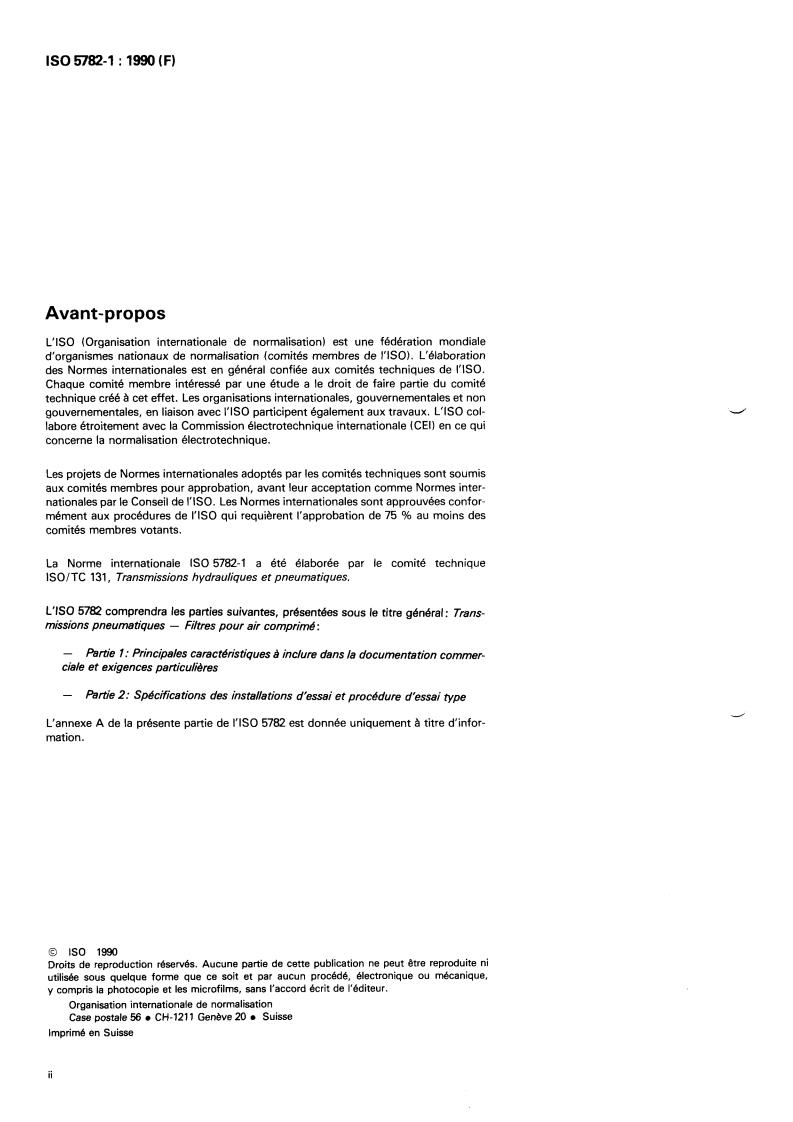

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
I'ISO.
des Normes internationales est en général confiée aux comités techniques de
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO participent également aux travaux. L'ISO col-
labore étroitement avec la Commission électrotechnique internationale (CE11 en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de 1'1S0 qui requièrent l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale IS0 5782-1 a été élaborée par le comité technique
ISO/TC 131, Transmissions hydrauliques et pneumatiques.
L'ISO 5782 comprendra les parties suivantes, présentées sous le titre général : Trans-
missions pneumatiques - Filtres pour air comprimé :
- Partie I: Principales caractéristiques à inclure dans la documentation commer-
ciale et exigences particulières
-
Partie 2: Spécifications des installations d'essai et procedure d'essai rype
L'annexe A de la présente partie de I'ISO 5782 est donnée uniquement à titre d'infor-
mation.
O IS0 1990
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 0 CH-121 1 Genève 20 0 Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
IS0 5782-1 : 1990 (FI
Introduction
Dans les systèmes de transmissions pneumatiques, l‘énergie est transmise et comman-
dée par l’intermédiaire d’air sous pression circulant dans un circuit. Des filtres maintien-
nent la propreté de l’air en retenant les éléments polluants.
...
111
---------------------- Page: 3 ----------------------
J
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE
IS0 R82-1 : 1990 (FI
Transmissions pneumatiques - Filtres pour air
comprimé -
Partie 1 :
Principales caractéristiques à inclure dans la documentation
commerciale et exigences particulières
1 Domaine d‘application IS0 8778 : 1990, Transmissions pneumatiques - Atmosphère
normale de référence.
La présente partie de I’ISO 5782 prescrit quelles caractéristiques
des filtres à air comprimé, désirées par les constructeurs et les
utilisateurs de transmissions pneumatiques, doivent figurer
3 Définitions
dans la documentation fournie par les constructeurs.
Elle spécifie également certaines exigences auxquelles doivent
Pour les besoins de la présente partie de I’ISO 5782, les défini-
satisfaire ces filtres.
tions données dans 1’1S0 5598 et I’ISO 8573-1, et la définition
suivante s’appliquent.
La présente partie de 1’1S0 5782 est applicable aux filtres à air
comprimé dans lesquels les principales impuretés sont élimi-
filtre à air cornprimé: Appareil dont la fonction est de retenir
nées par voie mécanique.
les principaux polluants solides et liquides contenus dans l‘air
comprimé.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par
4 Caractéristiques techniques
suite de la référence qui en est faite, constituent des disposi-
tions valables pour la présente partie de I’ISO 5782. Au moment
La documentation concernant les filtres à air comprimé doit
de la publication, les éditions indiquées étaient en vigueur.
inclure les caractéristiques suivantes.
à révision et les parties prenantes des
Toute norme est sujette
accords fondés sur la présente partie de I‘ISO 5782 sont invitées
à rechercher la possibilité d’appliquer les éditions les plus récen-
4.1 Caractéristiques générales
tes des normes indiquées ci-après. Les membres de la CE1 et de
1’1S0 possèdent le registre des Normes internationales en
4.1.1 Dimensions générales
vigueur à un moment donné.
Indiquer les cotes, en millimètres, des dimensions représentées
IS0 7-1 : 1982, Filetages de tuyauteriepourraccordement avec
à la figure 1. Pour les orifices, voir 4.1.2.
étanchéité dans le filet - Partie 1 : Désignation, dimensions et
tolérances.
4.1.2 Dimensions des orifices
IS0 228-1 : 1982, Filetages de tuyauterie pour raccordement
sans étanchéité dans le filet - Partie 1 : Désignation, dimen-
II convient que les dimensions des orifices soient choisies dans
sions et tolérances.
I‘ISO 228-1 pour les orifices à filetages de tuyauterie cylindrique
ou dans I‘ISO 7-1 pour les orifices à filetage de tuyauterie
IS0 2944 : 1974, Transmissions hydrauliques et pneumatiques
conique.
- Gamme de pressions nominales.
IS0 5598 : 1985, Transmissions hydrauliques et pneumatiques
4.1.3 Pressions d‘utilisation
- Vocabulaire.
Classer les appareils suivant leur pression maximale d’utilisa-
I SO 8573- 1 : - ), Air comprimé pour usage général - Partie I:
Polluants et classes de qualité. tion, choisie dans I’ISO 2944.
1) A publier.
1
---------------------- Page: 5 ----------------------
y \ \
2 !!I-- X
V -/‘
Légende
A = longueur de l’inst
...
