ISO 5782-1:1997

INTERNATIONAL ISO
STANDARD 5782-1
Second edition
1997-12-15
Pneumatic fluid power — Compressed air
filters —
Part 1:
Main characteristics to be included in supplier's
literature and product-marking requirements
Transmissions pneumatiques — Filtres pour air comprimé —
Partie 1: Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
A
Reference number
ISO 5782-1:1997(E)

---------------------- Page: 1 ----------------------
ISO 5782-1:1997(E)

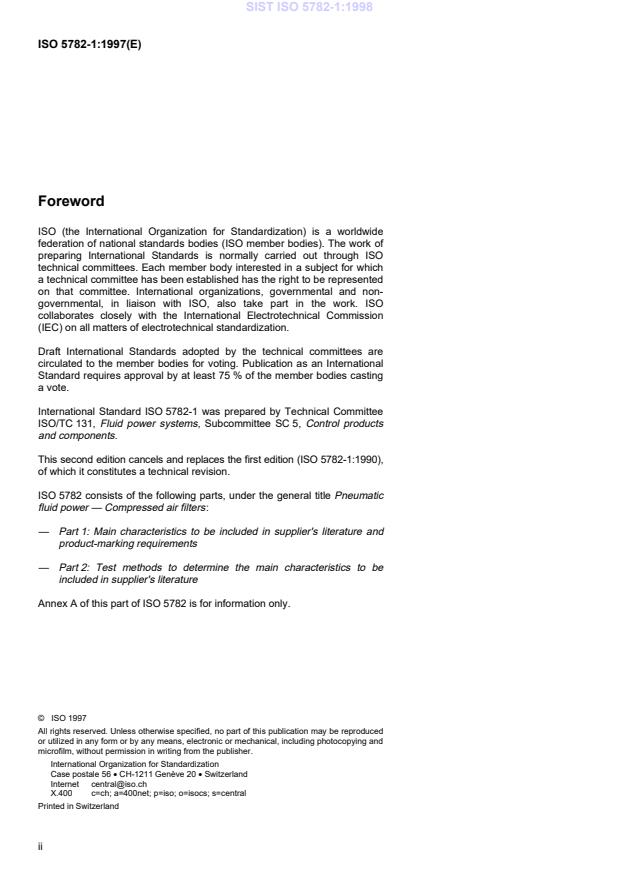

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 5782-1 was prepared by Technical Committee
ISO/TC 131, Fluid power systems, Subcommittee SC 5, Control products
and components.
This second edition cancels and replaces the first edition (ISO 5782-1:1990),
of which it constitutes a technical revision.
ISO 5782 consists of the following parts, under the general title Pneumatic
fluid power — Compressed air filters:
— Part 1: Main characteristics to be included in supplier's literature and
product-marking requirements
— Part 2: Test methods to determine the main characteristics to be
included in supplier's literature
Annex A of this part of ISO 5782 is for information only.
©  ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------
©
ISO ISO 5782-1:1997(E)
Introduction
In pneumatic fluid power systems, power is transmitted and controlled
through air under pressure within a circuit. Where mechanical filtration of
the air media is desired, filters are components designed to remove solid
and liquid contaminants from compressed air.
iii

---------------------- Page: 3 ----------------------
©
INTERNATIONAL STANDARD  ISO ISO 5782-1:1997(E)
Pneumatic fluid power — Compressed air filters —
Part 1:
Main characteristics to be included in supplier's literature and
product-marking requirements
1 Scope
This part of ISO 5782 specifies which characteristics of compressed air filters are to be included in the
supplier's literature.
It also specifies product-marking requirements.
This part of ISO 5782 applies to compressed air filters, constructed from light alloys (aluminium, etc.),
zinc diecast alloys, brass, steel and plastic, with a rated pressure of up to 1 600 kPa (16 bar) and a
maximum temperature of 80 °C, designed to remove solid and liquid contaminants from compressed air
by mechanical means.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of
this part of ISO 5782. At the time of publication, the editions indicated were valid. All standards are
subject to revision, and parties to agreements based on this part of ISO 5782 are encouraged to
investigate the possibility of applying the most recent editions of the standards indicated below.
Members of IEC and ISO maintain registers of currently valid International Standards.
ISO 2944:1974, Fluid power systems and components — Nominal pressures.
Fluid power systems and components — Vocabulary.
ISO 5598:1985,
ISO 5782-2:1997, Pneumatic fluid power — Compressed air filters — Part 2: Test methods to
determine the main characteristics to be included in supplier's literature.
3 Definitions
For the purposes of this part of ISO 5782, the definitions given in ISO 5598 apply, together with the
following:
3.1 rated pressure: Pressure, confirmed through testing, at which a component or piping is designed to
operate for a number of repetitions sufficient to assure adequate service life.
1

---------------------- Page: 4 ----------------------
©
ISO
ISO 5782-1:1997(E)
4 Technical requirements
Descriptive literature covering compressed air filters shall include the following characteristics.
4.1 General characteristics
4.1.1 General dimensions
The dimensions shown on figure 1 shall be given, in millimetres. For ports, see 4.1.2.
4.1.2 Port forms
Port forms should be selected from ISO 228-1 for ports with pipe parallel threads, or ISO 7-1 for ports
with pipe tapered threads.
The connecting interface for flange-mounted designs may be plain ported and counterbored to accept
O-rings.
For certain applications and connections, other port forms may be employed.
4.1.3 Rated pressure
Compressed air filters shall be classified accordin
...

NORME
ISO
INTERNATIONALE
5782-l
Deuxième édition
1997-12-15
Transmissions pneumatiques - Filtres
pour air comprhé -
Partie 1:
Principales caractéristiques à inclure dans
la documentation des fournisseurs et
exigences de marquage du produit
Pneumatic fluid power - Compressed air filfers -
Part 1: Main characteristics to be included in supplier’s’literature and
product-marking requirements
Numéro de référence
ISO 5782- 1: 1997(F)

---------------------- Page: 1 ----------------------
ISO 5782=1:1997(F)

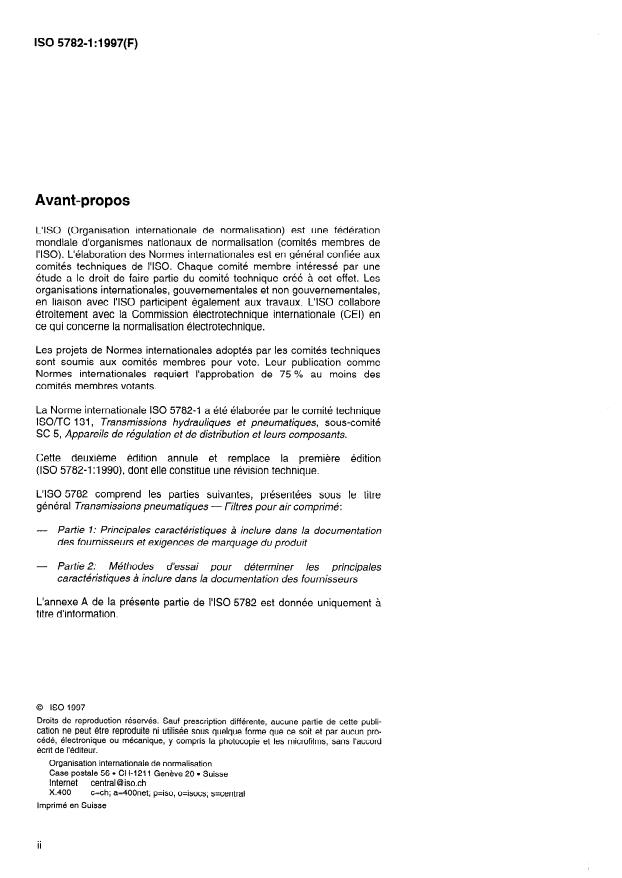

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 5782-l a été élaborée par le comité technique
ISORC 131, Transmissions hydrauliques et pneumatiques, sous-comité
SC 5, Appareils de régulation et de distribution et leurs composants.
Cette deuxième édition annule et remplace la première édition
(ISO 5782-l :1990), dont elle constitue une révision technique.
L’ISO 5782 comprend les parties suivantes, présentées sous le titre
général Transmissions pneumatiques - Filtres pour air comprimé:
- Par?ie 1: Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
les principales
- Partie 2: Méthodes d’essai pour déterminer
caractéristiques à inclure dans la documentation des fournisseurs
L’annexe A de la présente partie de I’ISO 5782 est donnée uniquement à
titre d’information.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
0 ISO ISO 5782-l : 1997(F)
Introduction
Dans les systèmes de transmissions pneumatiques, l’énergie est transmise
et commandée par l’intermédiaire d’air sous pression circulant dans un
circuit. Lorsqu’une filtration mécanique de l’air est souhaitée, les filtres sont
des éléments destinés à retenir les polluants solides et liquides contenus
dans l’air comprimé.

---------------------- Page: 3 ----------------------
Page blanche

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE o Iso ISO 5782-l : 1997(F)
Transmissions pneumatiques - Filtres pour air comprimé -
Partie 1:
Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
1 Domaine d’application
La présente partie de I’ISO 5782 prescrit les caractéristiques des filtres pour air comprimé qui doivent
figurer dans la documentation des fournisseurs.
Elle fixe également les exigences de marquage liées aux filtres.
La présente partie de I’ISO 5782 est applicable aux filtres pour air comprimé à base d’alliages légers
(aluminium, etc.), d’alliages de zinc moulés, de laiton, d’acier et de plastique, pour une pression de
fonctionnement jusqu’à 1 600 kPa (16 bar) et une température maximale de 80 OC, conçus pour éliminer
les impuretés solides et liquides de l’air comprimé par voie mécanique.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de I’ISO 5782. Au moment de la publication,
les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente partie de I’ISO 5782 sont invitées à rechercher la possibilité d’appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de I’ISO
possèdent le registre des Normes internationales en vigueur à un moment donné.
ISO 2944:1974, Transmissions hydrauliques et pneuma tiques - Gamme de pressions
nominales.
ISO 5598:1985, Transmissions hydrauliques et pneuma tiques - Vocabulaire.
ISO 5782-2: 1997, Transmissions pneumatiques - Filtres pour air comprimé - Partie 2:
Méthodes d’essai pour dé terminer les principales caractéristiques à inclure
dans la documentation du fournisseur.
3 Définitions
Pour les besoins de la présente partie de I’ISO 5782, les définitions données dans I’ISO 5598 et la
définition suivante s’appliquent.
3.1 pression de fonctionnement: Pression, confirmée par des essais, à laquelle un composant ou le
tuyautage sont conçus pour être mis en service un nombre de cycles suffisant pour assurer une durée
de vie adéquate.

---------------------- Page: 5 ----------------------
ISO 5782-l : 1997(F) @ ISO
4 Caractéristiques techniques
La documentation concernant les filtres pour air comprimé doit inclure les caractéristiques suivantes.
4.1 Caractéristiques générales
4.1 .l Dimensions générales
Les dimensions indiquées à la figure 1 doivent être données en millimètres. Pour les orifices, voir 4.1.2.
4.1.2 Formes des orifices
II convient de choisir les formes des orifices dans I’ISO 228-l pour les orifices à filetage cylindrique ou
dans I’ISO 7-l pour les orifices à filetage conique.
L’interface de raccordement pour les conceptions avec assemblage par bride peut comporter un lamage
pour accepter un joint torique.
Pour des applications et fixations particulières, il est possible d’employer d’autres types d’orifices.
4.1.3 Pression de fonctionnement
Les filtres pour air comprim
...

NORME
ISO
INTERNATIONALE
5782-l
Deuxième édition
1997-12-15
Transmissions pneumatiques - Filtres
pour air comprhé -
Partie 1:
Principales caractéristiques à inclure dans
la documentation des fournisseurs et
exigences de marquage du produit
Pneumatic fluid power - Compressed air filfers -
Part 1: Main characteristics to be included in supplier’s’literature and
product-marking requirements
Numéro de référence
ISO 5782- 1: 1997(F)

---------------------- Page: 1 ----------------------
ISO 5782=1:1997(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 5782-l a été élaborée par le comité technique
ISORC 131, Transmissions hydrauliques et pneumatiques, sous-comité
SC 5, Appareils de régulation et de distribution et leurs composants.
Cette deuxième édition annule et remplace la première édition
(ISO 5782-l :1990), dont elle constitue une révision technique.
L’ISO 5782 comprend les parties suivantes, présentées sous le titre
général Transmissions pneumatiques - Filtres pour air comprimé:
- Par?ie 1: Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
les principales
- Partie 2: Méthodes d’essai pour déterminer
caractéristiques à inclure dans la documentation des fournisseurs
L’annexe A de la présente partie de I’ISO 5782 est donnée uniquement à
titre d’information.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
0 ISO ISO 5782-l : 1997(F)
Introduction
Dans les systèmes de transmissions pneumatiques, l’énergie est transmise
et commandée par l’intermédiaire d’air sous pression circulant dans un
circuit. Lorsqu’une filtration mécanique de l’air est souhaitée, les filtres sont
des éléments destinés à retenir les polluants solides et liquides contenus
dans l’air comprimé.

---------------------- Page: 3 ----------------------
Page blanche

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE o Iso ISO 5782-l : 1997(F)
Transmissions pneumatiques - Filtres pour air comprimé -
Partie 1:
Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
1 Domaine d’application
La présente partie de I’ISO 5782 prescrit les caractéristiques des filtres pour air comprimé qui doivent
figurer dans la documentation des fournisseurs.
Elle fixe également les exigences de marquage liées aux filtres.
La présente partie de I’ISO 5782 est applicable aux filtres pour air comprimé à base d’alliages légers
(aluminium, etc.), d’alliages de zinc moulés, de laiton, d’acier et de plastique, pour une pression de
fonctionnement jusqu’à 1 600 kPa (16 bar) et une température maximale de 80 OC, conçus pour éliminer
les impuretés solides et liquides de l’air comprimé par voie mécanique.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de I’ISO 5782. Au moment de la publication,
les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente partie de I’ISO 5782 sont invitées à rechercher la possibilité d’appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de I’ISO
possèdent le registre des Normes internationales en vigueur à un moment donné.
ISO 2944:1974, Transmissions hydrauliques et pneuma tiques - Gamme de pressions
nominales.
ISO 5598:1985, Transmissions hydrauliques et pneuma tiques - Vocabulaire.
ISO 5782-2: 1997, Transmissions pneumatiques - Filtres pour air comprimé - Partie 2:
Méthodes d’essai pour dé terminer les principales caractéristiques à inclure
dans la documentation du fournisseur.
3 Définitions
Pour les besoins de la présente partie de I’ISO 5782, les définitions données dans I’ISO 5598 et la
définition suivante s’appliquent.
3.1 pression de fonctionnement: Pression, confirmée par des essais, à laquelle un composant ou le
tuyautage sont conçus pour être mis en service un nombre de cycles suffisant pour assurer une durée
de vie adéquate.

---------------------- Page: 5 ----------------------
ISO 5782-l : 1997(F) @ ISO
4 Caractéristiques techniques
La documentation concernant les filtres pour air comprimé doit inclure les caractéristiques suivantes.
4.1 Caractéristiques générales
4.1 .l Dimensions générales
Les dimensions indiquées à la figure 1 doivent être données en millimètres. Pour les orifices, voir 4.1.2.
4.1.2 Formes des orifices
II convient de choisir les formes des orifices dans I’ISO 228-l pour les orifices à filetage cylindrique ou
dans I’ISO 7-l pour les orifices à filetage conique.
L’interface de raccordement pour les conceptions avec assemblage par bride peut comporter un lamage
pour accepter un joint torique.
Pour des applications et fixations particulières, il est possible d’employer d’autres types d’orifices.
4.1.3 Pression de fonctionnement
Les filtres pour air comprim
...

NORME ISO
INTERNATIONALE 5782-1
Deuxième édition
1997-12-15
Transmissions pneumatiques — Filtres
pour air comprimé —
Partie 1:
Principales caractéristiques à inclure dans
la documentation des fournisseurs et
exigences de marquage du produit
Pneumatic fluid power — Compressed air filters —
Part 1: Main characteristics to be included in supplier's literature and
product-marking requirements
A
Numéro de référence
ISO 5782-1:1997(F)

---------------------- Page: 1 ----------------------
ISO 5782-1:1997(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 5782-1 a été élaborée par le comité technique
ISO/TC 131, Transmissions hydrauliques et pneumatiques, sous-comité
SC 5, Appareils de régulation et de distribution et leurs composants.
Cette deuxième édition annule et remplace la première édition
(ISO 5782-1:1990), dont elle constitue une révision technique.
L'ISO 5782 comprend les parties suivantes, présentées sous le titre
général Transmissions pneumatiques — Filtres pour air comprimé:
— Partie 1: Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
— Partie 2: Méthodes d'essai pour déterminer les principales
caractéristiques à inclure dans la documentation des fournisseurs
L'annexe A de la présente partie de l'ISO 5782 est donnée uniquement à
titre d'information.
©  ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
©
ISO ISO 5782-1:1997(F)
Introduction
Dans les systèmes de transmissions pneumatiques, l'énergie est transmise
et commandée par l'intermédiaire d'air sous pression circulant dans un
circuit. Lorsqu'une filtration mécanique de l'air est souhaitée, les filtres sont
des éléments destinés à retenir les polluants solides et liquides contenus
dans l'air comprimé.
iii

---------------------- Page: 3 ----------------------
©
NORME INTERNATIONALE  ISO ISO 5782-1:1997(F)
Transmissions pneumatiques — Filtres pour air comprimé —
Partie 1:
Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
1 Domaine d'application
La présente partie de l'ISO 5782 prescrit les caractéristiques des filtres pour air comprimé qui doivent
figurer dans la documentation des fournisseurs.
Elle fixe également les exigences de marquage liées aux filtres.
La présente partie de l'ISO 5782 est applicable aux filtres pour air comprimé à base d'alliages légers
(aluminium, etc.), d'alliages de zinc moulés, de laiton, d'acier et de plastique, pour une pression de
fonctionnement jusqu'à 1 600 kPa (16 bar) et une température maximale de 80 °C, conçus pour éliminer
les impuretés solides et liquides de l'air comprimé par voie mécanique.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de l'ISO 5782. Au moment de la publication,
les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente partie de l'ISO 5782 sont invitées à rechercher la possibilité d'appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur à un moment donné.
ISO 2944:1974, Transmissions hydrauliques et pneumatiques — Gamme de pressions
nominales.
ISO 5598:1985, Transmissions hydrauliques et pneumatiques — Vocabulaire.
Transmissions pneumatiques — Filtres pour air comprimé — Partie 2:
ISO 5782-2:1997,
Méthodes d'essai pour déterminer les principales caractéristiques à inclure
dans la documentation du fournisseur.
3 Définitions
Pour les besoins de la présente partie de l'ISO 5782, les définitions données dans l'ISO 5598 et la
définition suivante s'appliquent.
3.1 pression de fonctionnement: Pression, confirmée par des essais, à laquelle un composant ou le
tuyautage sont conçus pour être mis en service un nombre de cycles suffisant pour assurer une durée
de vie adéquate.
1

---------------------- Page: 4 ----------------------
©
ISO
ISO 5782-1:1997(F)
4 Caractéristiques techniques
La documentation concernant les filtres pour air comprimé doit inclure les caractéristiques suivantes.
4.1 Caractéristiques générales
4.1.1 Dimensions générales
Les dimensions indiquées à la figure 1 doivent être données en millimètres. Pour les orifices, voir 4.1.2.
4.1.2 Formes des orifices
Il convient de choisir les formes des orifices dans l'ISO 228-1 pour les orifices à filetage cylindrique ou
dans l'ISO 7-1 pour les orifices à filetage conique.
L'interface de raccordement pour les conceptions avec assemblage par bride peut comporter un lamage
pour accepter un joint torique.
Pour des applications et fixations particulières, il est possible d'employer d'autres types d'orifices.
4.1.3 Pression de fonctionnement
Les filtres pour air comprimé doivent êtr
...
