ISO 9462:2014

SLOVENSKI STANDARD
oSIST ISO 9462:2017
01-september-2017
9DUQRVWQHYH]L]DDOSVNHVPXþL=DKWHYHLQSUHVNXVQHPHWRGH
Alpine ski-bindings - Requirements and test methods
Fixations de skis alpins -- Exigences et méthodes d'essai
Ta slovenski standard je istoveten z: ISO 9462:2014
ICS:
97.220.20 Oprema za zimske športe Winter sports equipment
oSIST ISO 9462:2017 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

oSIST ISO 9462:2017

---------------------- Page: 2 ----------------------

oSIST ISO 9462:2017
INTERNATIONAL ISO
STANDARD 9462
Fourth edition
2014-10-15
Alpine ski-bindings — Requirements
and test methods
Fixations de skis alpins — Exigences et méthodes d’essai
Reference number
ISO 9462:2014(E)
©
ISO 2014

---------------------- Page: 3 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

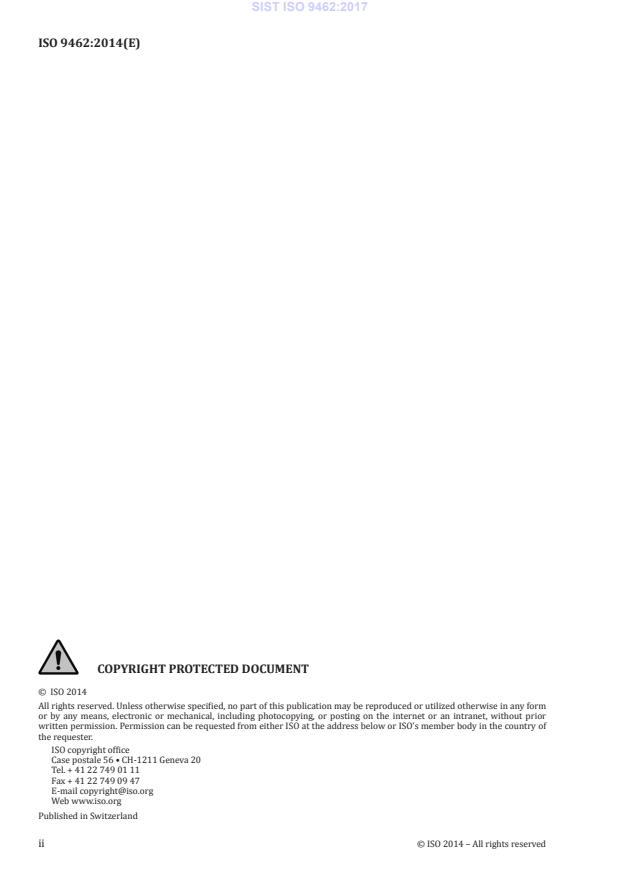

COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

---------------------- Page: 4 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Test conditions . 3
4.1 Loading rate . 3
4.2 Accuracy of measurement . 4
4.3 Test sole . 4
4.4 Test ski. 4
5 Test methods A and B. 4
5.1 Principle . 4
5.2 Simple torsion test . 4
5.3 Forward bending test . 6
6 Requirements and testing . 7
6.1 General requirements . 7
6.2 Release tests — Setting, reproducibility, and symmetry of release values . 9
6.3 Evaluation of reproducibility of release under different influences .10
6.4 Energy absorption (recentering) .16
6.5 Lateral release under impact loading .16
6.6 Field tests .16
6.7 Exposure to corrosion and dirt .18
7 Marking .18
Annex A (informative) Additional information to conduct tests according to test method A .20
Annex B (informative) Fixtures and load configurations necessary for conducting tests
using test method B .25
Annex C (normative) Grain size distribution of dirt .32
Annex D (informative) Determination of tolerances on M and M .33
z y
© ISO 2014 – All rights reserved iii

---------------------- Page: 5 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

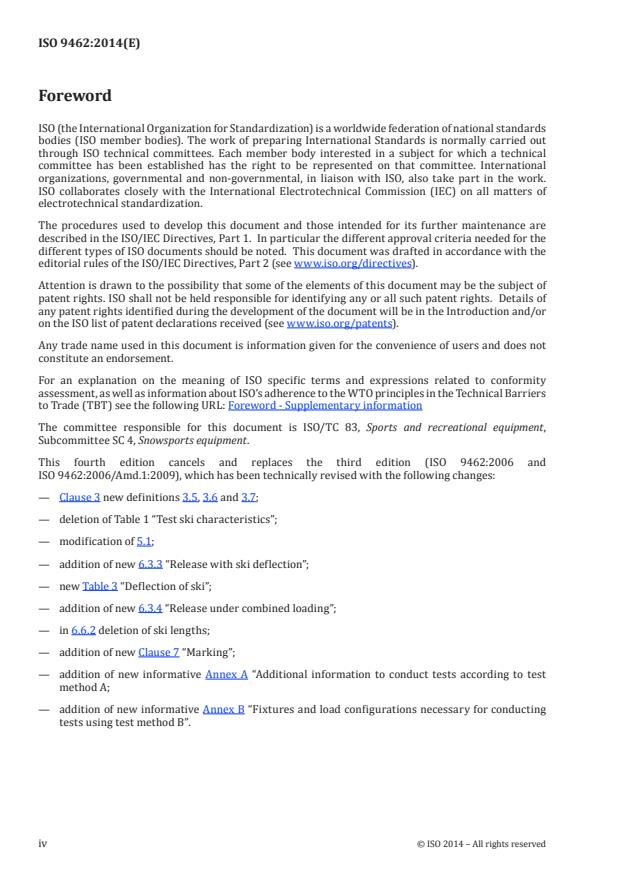

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 83, Sports and recreational equipment,
Subcommittee SC 4, Snowsports equipment.
This fourth edition cancels and replaces the third edition (ISO 9462:2006 and
ISO 9462:2006/Amd.1:2009), which has been technically revised with the following changes:
— Clause 3 new definitions 3.5, 3.6 and 3.7;
— deletion of Table 1 “Test ski characteristics”;
— modification of 5.1;
— addition of new 6.3.3 “Release with ski deflection”;
— new Table 3 “Deflection of ski”;
— addition of new 6.3.4 “Release under combined loading”;
— in 6.6.2 deletion of ski lengths;
— addition of new Clause 7 “Marking”;
— addition of new informative Annex A “Additional information to conduct tests according to test
method A;
— addition of new informative Annex B “Fixtures and load configurations necessary for conducting
tests using test method B”.
iv © ISO 2014 – All rights reserved

---------------------- Page: 6 ----------------------

oSIST ISO 9462:2017
INTERNATIONAL STANDARD ISO 9462:2014(E)
Alpine ski-bindings — Requirements and test methods
1 Scope
This International Standard specifies the main characteristics of ski-bindings and describes, as an
example, the test methods A and B.
This International Standard applies to ski-bindings for alpine skiing for children, juniors, and adults.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5355, Alpine ski-boots — Requirements and test methods
ISO 8061, Alpine ski-bindings — Selection of release torque values
ISO 9465, Alpine ski-bindings — Lateral release under impact loading — Test method
ISO 9838, Alpine and touring ski-bindings — Test soles for ski-binding tests
ISO 11087, Alpine ski-bindings — Retention devices — Requirements and test methods
3 Terms a nd definiti ons
For the purposes of this document, the following terms and definitions apply.
3.1
alpine ski-binding
system to ensure firm connection between boot and ski, fixing the heel low for downhill skiing
Note 1 to entry: The system releases the boot from the ski when certain loads reach preset values.
3.2
release
detachment of the boot from the ski by release of the mechanism that ensures the connection between
boot and ski
Note 1 to entry: This release is only considered effective when all the loads due to the boot/ski connection have
dropped to values which present no danger to the skier.
3.3
release values
maximum values of torques M and M caused at the boot/ski connection by the two movements of
z y
torsion and forward bending
Note 1 to entry: For the torques M and M , see Figure 1.
z y
Note 2 to entry: These values are generally adjustable on current bindings which have a scale and an indicator
displaying the setting level.
Note 3 to entry: In the present state of the art, bindings are designed at least to release in torsion (±M ) and in
z
forward bending (±M ).
y
© ISO 2014 – All rights reserved 1

---------------------- Page: 7 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

3.4
reference value
value, adjusted after a series of tests, used as a basis of comparison to evaluate the behaviour of the
binding during the tests
Note 1 to entry: See 6.3.1
3.5
combined loading
loading of the sole or ski in several directions at the same time, where one of the loads is the torque M
z
progressively applied to the sole until the binding releases
Note 1 to entry: Each of the load combinations simulates a given situation, chosen within an infinite field of
possibilities and simplified for the purpose of the tests. The main simplification being that the loads applied
additionally to the release torque M are held constant in value and direction during all the release process.
z
Note 2 to entry: For the loading, see Figure 1 and Table 1.
3.6
additional loads
loads applied additionally to the release torque M
z
3.7
de f le c t ion of t he sk i
deflection of the ski perpendicular to its gliding surface
Note 1 to entry: In practice, the deflection of the ski depends at the same time on the loading situation and the
profile of the snow-surface (“geometrical” situation). In test simplification, only the “geometrical” situation is
simulated.
3.8
t y p e C bi nd i n g s
bindings suitable for boot soles complying with type C of ISO 5355, which can be adjusted to at least the
following release values:
2 © ISO 2014 – All rights reserved

---------------------- Page: 8 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

a) M = 10 Nm;
z
b) M = 37 m.
y
3.9
t y p e C A bi nd i n g s
bindings suitable for boot soles complying with types C and A of ISO 5355, which can be adjusted to at
least the following release values:
a) M = 20 Nm
z
b) M = 75 Nm
y
3.10
t y p e A bi nd i n g s
bindings suitable for boot soles complying with type A of ISO 5355
3.11
limit
L
1
lowest possible position of the setting indicator
3.12
limit
L
2
position of the indicator at the lowest mark on the setting scale
3.13
limit
L
3
position of the indicator at the highest mark on the setting scale
3.14
limit
L
4
highest possible position of the setting indicator
4 Test conditions
4.1 Loading rate
The tests shall be performed quasi-statically, ensuring that the following indicative values of the torque
gradient comply with:
a) torsion release:
The angular velocity of the test shall be for:
M (moment in z-axis)
z
3,8°/sec ± 0,1°/sec
FAV (moment in y-axis measured with force)
5 mm/s ± 2mm/s
b) forward bending release:
The angular velocity of the test shall be for:
M (moment in y-axis)
y
© ISO 2014 – All rights reserved 3

---------------------- Page: 9 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

3,8°/sec ± 0,1°/sec
FSH [Energy absorption (recentering)]
5 mm/s ± 2mm/s
4.2 Accuracy of measu rement
The measurement error of the release value in torsion shall be smaller than ±2 % for values above
50 Nm inclusive and ±1 Nm for values below 50 Nm.
The measurement error of the release value in forward bending shall be smaller than ±2 % for values
above 200 Nm inclusive and ±4 Nm for values below 200 Nm.
The test equipment shall be designed to allow application of pure moments without any extraneous
forces during the entire release process.
4.3 Test sole
The test sole shall be in accordance with ISO 9838.
If a boot-binding system requires a specific boot-sole design, a test sole should be cut from a boot
provided by the manufacturer and adapted for test needs.
The test sole shall be degreased, washed, and dried before testing.
4.4 Test ski
For the release tests in the laboratory, the bindings shall be mounted either on whole skis or on
appropriate sections of skis. If the binding is pre-mounted (already mounted on the ski by the producer),
use the ski with which the binding is delivered in its medium size. If not, choose a ski which represents
the market.
5 Test methods A and B
5.1 Principle
The binding shall be mounted on a ski in accordance with the manufacturer’s instructions. A test sole
shall then be inserted in the binding.
In method A, the ski is rigidly connected to the test frame and the torque M or M is progressively
z y
applied to the sole until the binding releases. The peak value of M or M is recorded.
z y
In method B, the sole is rigidly connected to the test frame through a sensor which measures the
torques M and M . Forces are progressively applied to the ski until the binding releases. The peak value
z y
of M or M is recorded.
z y
Annexes A and B give examples of how to realize method A or method B.
Passing by either method shall be deemed satisfactory.
5.2 Simple torsion test
For method A, see Figure 2.
4 © ISO 2014 – All rights reserved

---------------------- Page: 10 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Key
a
Fixed ski.
Figure 2 — Application of M torque and measurement of M
z z, max
For method B, see Figure 3.
© ISO 2014 – All rights reserved 5

---------------------- Page: 11 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Key
a
Fixed base.
Figure 3 — Application of two equal forces F and F and measurement of M torque
NH RH z, max
5.3 Forward bending test
For method A, see Figure 4.
Key
a
Fixed ski.
Figure 4 — Application of M torque and measurement of M
y y, max
For method B, see Figure 5.
6 © ISO 2014 – All rights reserved

---------------------- Page: 12 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Key
a
Fixed base.
Figure 5 — Application of two equal forces F and F and measurement of M
NV RV y, max
6 Requirements and testing
6.1 General requirements
NOTE This subclause deals with general requirements covering topics where the evaluation is carried out
visually.
6.1.1 Function and form
6.1.1.1 The binding shall release at least in two cases
— when applying a torque M about an axis perpendicular to the ski gliding surface, and
z
— when applying a torque M about an axis parallel to the ski surface and perpendicular to the
y
longitudinal axis of the ski.
The binding is said to release when the mentioned torque reaches a maximum value (release value) and
then drops to a value that is harmless for the skier. After release, all the loads applied by the ski and the
boot on the leg shall remain under the dangerous level for all possible movements, and until all the risks
associated with the coupling boot-ski have disappeared.
6.1.1.2 The release level shall be clearly indicated by a scale covering all of the setting range anticipated
by the manufacturer. The release shall still be possible at the upper limit (maximum setting). Settings
above Z = 10 shall be clearly differentiated from settings below Z = 10 on the indicator scale.
6.1.1.3 Each procedure of adjustment to the boot having an influence on the binding functioning shall
be verifiable by the use of a clear indicator, or by any other means considered suitable by the operator for
showing the correct adjustment.
6.1.1.4 The binding shall be equipped with a ski-brake or allow for an easy and secure attachment of a
leash. The ski-brake and the attachment for the leash shall be according to ISO 11087.
© ISO 2014 – All rights reserved 7

---------------------- Page: 13 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

6.1.1.5 The design of the ski-brake or the leash shall be such that, after release, no unnecessary danger
will occur to the skier.
6.1.1.6 The binding shall have an external design which does not have a negative influence on skiing or
cause unnecessary risk of injuries when used normally.
6.1.2 Handling
6.1.2.1 Mounting instructions
The manufacturer or the importer shall deliver mounting instructions that are easily understood to the
sports shop. These instructions shall include at least
a) the mechanical procedure for adjusting the release values of the binding,
b) recommendations for determining the appropriate release values for the skier,
c) the sole characteristics required for good functioning of the binding,
d) the boot-sole requirements and preparation for mounting of additional elements if necessary,
e) the preparation and mounting of the binding e.g. use of jig, compatibility with ski, etc.,
f) the adjustment instructions necessary for accommodating different boot-sole lengths and heights,
the centering of the sole and ways of controlling the length adjustment,
g) the ways of performing the basic functional tests after mounting,
h) recommendation for setting the binding with a setting device, and
i) troubleshooting procedures for non-symmetric release and readjustment.
6.1.2.2 Instructions for use
An easily understood set of instructions for the skier shall be included with all bindings. These
instructions shall contain at least
a) the warnings against important modifications of the recommended setting,
b) the instructions on how to step in and out of the binding, how to restore the binding to its initial
position after release, and how to open the binding after a fall in an awkward position,
c) the recommendations for avoiding problems, for example increase of the release level with time,
d) the instructions for maintenance, storage, and control of the binding,
e) the recommendations for setting the binding by a specialist with a setting device and for controlling
this setting each year,
f) a warning that, when skiing in deep snow, the brake alone is not sufficient to avoid losing the ski,
and
g) the information on the appropriate ski-boots the binding is designed to function with.
8 © ISO 2014 – All rights reserved

---------------------- Page: 14 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

6.2 Release tests — S etting , reproducibility, and symmetry of release values
6.2.1 Requirements
6.2.1.1 Scattering of values
The difference between each of the five values and their mean value shall not exceed ±10 % of that mean
value.
6.2.1.2 Symmetry in tors ion
The difference between the mean of the five values of M in one direction and the mean of the 10 values
z
of ∣M ∣ shall not exceed ±10 % of the latter.
z
6.2.1.3 Accuracy of setti ng scale
The release value that corresponds to the indicator position of the setting scale is given in Table 2.
For M , the tolerance is ±5 Nm for Z = 1 and then increases linearly to ±10 Nm for Z = 10.
z
For M , the tolerance is calculated by taking into account the relationship between M and M given in
y y z
Table 2.
NOTE To determine the tolerances on M and M use Figures D.1 and D.2.
z y
This requirement applies to each of the mean values of the 10 values of ∣M ∣ and each of the mean values
z
of the five values of M corresponding to the settings L , 1/3, 2/3, and L .
y 2 3
For the highest setting (limit L , i.e. off the scale), these mean values shall not exceed the mean values
4
corresponding to limit L by more than 20 %.
3
6.2.2 Testing
6.2.2.1 Sampling
Carry out the test on four bindings randomly chosen from a set of six bindings. If the preceding
requirements in 6.2.1 are not fulfilled, two of the four bindings can be replaced by the remaining two
bindings in this set.
6.2.2.2 Choice of settings
The tests shall be carried out at ambient temperature (23 ± 5) °C, with the sole and bindings dry, for the
following settings:
— limit L ;
2
— at approximately 1/3 of the scale;
— at approximately 2/3 of the scale;
— limit L ;
3
— limit L .
4
The tests shall be carried out using the sole length corresponding to the setting mark, according to
Table 2.
© ISO 2014 – All rights reserved 9

---------------------- Page: 15 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Table 2 — Setting scale
Release torques
Sole length
Setting mark
l
M M
z y
Z
mm
Nm Nm
0,5 5 18 200
1 10 37 225
1,5 15 55 243
2 20 75 258
2,5 25 94 270
3 30 114 280
3,5 35 134 290
4 40 154 298
4,5 45 175 306
5 50 196 314
5,5 55 218 320
6 60 239 327
6,5 65 261 333
7 70 284 339
7,5 75 307 344
8 80 330 350
8,5 85 353 355
9 90 377 360
9,5 95 401 364
10 100 425 369
For each setting, release each of the four bindings five times in torsion to the right (+ M ), five times in
z
torsion to the left (−M ), and five times in forward bending (M ).
z y
6.2.2.3 Calculation of mean values
Calculate for each setting and each binding the following values:
— mean value of the five values of +M ;
z
— mean value of the five values of −M ;
z
— mean value of the 10 values of ∣M ∣;
z
— mean value of the five values of M .
y
6.3 Evaluation of reproducibility of release under different influences
6.3.1 Order of tests
Carry out the tests described in this subclause in the following order on the four bindings already used
for the tests in 6.2.2.
6.3.2 Reference values
Set the bindings in order to release for one pair of the values M / M indicated below:
z y
10 © ISO 2014 – All rights reserved

---------------------- Page: 16 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

l = 250 mm for
M = 20 Nm ± 2 Nm, and
z
M = 75 Nm ± 5 Nm;
y
l = 305 mm for
M = 40 Nm ± 3 Nm, and
z
M = 154 Nm ± 10 Nm;
y
l = 320 mm for
M = 60 Nm ± 3 Nm, and
z
M = 240 Nm ± 10 Nm;
y
l = 340 mm for
M = 80 Nm ± 4 Nm, and
z
M = 330 Nm ± 15 Nm.
y
Use the pair which lies nearest to the release value corresponding to the middle of the L /L range of the
2 3
binding.
Indicate also the boot-sole length l. Carry out the tests at ambient temperature (23 ± 5) °C with sole and
bindings dry.
Release each binding five times in torsion to the right or to the left (for all subsequent tests maintain the
direction) and five times in forward bending.
The mean value of each group of five release values is considered as the reference value.
This setting remains the same for all of the following tests (6.3.3 to 6.7.2).
6.3.3 Release with ski de flection
6.3.3.1 Requirements
The mean value of the deviations between each of the release values and the corresponding reference
value shall not exceed 20 % for the torsion release (deflection of the ski M ) and 15 % for the forward
z
bending release (M ).
y
None of the five values for the torsion release shall exceed ±10 % of their mean value.
None of the five release values for the forward bending release shall exceed ±7,5 % of their mean value.
6.3.3.2 Testing
Subject one binding to the test. Release the binding five times in torsion to the right and five times in
forward bending. Carry out the tests at ambient temperature (23 ± 5) °C with wet sole and binding.
© ISO 2014 – All rights reserved 11

---------------------- Page: 17 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Dimensions in millimetres
Key
1 boot toe
F i g u r e 6 — D e f le c t ion of t he sk i
Position and deflect the test ski with the sole inserted in the binding in accordance with Figure 6 and
Table 3 and force the ski to deflect to given values by a strap or clamp, which does not interfere with the
binding.
If the distance of the supports is different, use Table 3.
Table 3 — D e f le c t ion of t he sk i
Dimensions in millimetres
Radius, R l f
500 6,6
600 9,5
700 13,0
800 17,0
900 21,5
1 000 26,6
4 717,5 1 100 32,2
1 200 38,3
1 300 45,0
1 400 52,2
1 500 60,0
1 600 68,3
1 700 77,2
6.3.4 Release under combined loading
6.3.4.1 General requirement about scattering
For a given test, each of the five release values shall remain within ±10 % of their mean values.
6.3.4.2 General test conditions
Subject one binding to the following tests. Carry out these tests at ambient temperature (23 ± 5) °C, with
wet sole and binding.
For each of the following configurations of combined loading, release the binding five times in torsion
to the right.
The values of the additional load are proportional to the reference value M measured according to 6.3.2.
z
12 © ISO 2014 – All rights reserved

---------------------- Page: 18 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

Apply the combined load to the ski boot (method A) on the reference point or to the ski (method B) in an
equivalent manner during all its movements, which shall remain constant in amplitude and direction
relative to the ski boot (method A) or relative to the ski (method B).
6.3.4.3 Influence of forward lean of the body
6.3.4.3.1 Requirement
The mean value of the deviations between each of the release and the reference value shall not exceed
35 %.
6.3.4.3.2 Testing
Apply the following additional loads:
— +=MM2 ;
yz
40N
— −=FM ;
zz
6Nm
where
M is the reference value.
z
Calculate the mean value from five measurements.
6.3.4.4 Influence of “roll loading ”
6.3.4.4.1 Requirement
The mean value of the deviations between each of the release values and the reference value shall not
exceed 20 %.
6.3.4.4.2 Testing
Apply the following additional loads:
— M = 0,2 M (first test configuration);
x z
— M = −0,2 M (second test configuration).
x z
Calculate the mean value from five measurements.
6.3.4.5 Influence of backward lean of the body
6.3.4.5.1 Requirement
The mean value of the deviations between each of the release values and the reference value shall not
exceed 25 %.
6.3.4.5.2 Testing
Apply the following additional loads:
— MM=12, 5 ;
yz
40N
— FM= .
zz
6Nm
Calculate the mean value from five measurements.
© ISO 2014 – All rights reserved 13

---------------------- Page: 19 ----------------------

oSIST ISO 9462:2017
ISO 9462:2014(E)

6.3.4.6 Influence of axia l force
6.3.4.6.1 Requirement
The mean value of the deviations between each of the release values and the reference value shall not
exceed 15 %.
6.3.4.6.2 Testing
Apply the following additional load:
20N
— FM= .
xz
6Nm
Calculate the mean value from five measurements.
6.3.5 Low temperature exposure
6.3.5.1 Requirements
The difference between each of the release values and the corresponding reference value shall not
exceed 35 % for bindings of type C and CA and 30 % for bindings of type A.
6.3.5.2 Testing
Subject only one binding to the test.
Subject boot sole and binding in a dry state separately to −20 °C. Release the binding tw
...

SLOVENSKI STANDARD
SIST ISO 9462:2017
01-oktober-2017
1DGRPHãþD
SIST ISO 9462:2011
SIST ISO 9462:2011/A1:2011
9DUQRVWQHYH]L]DDOSVNHVPXþL=DKWHYHLQSUHVNXVQHPHWRGH
Alpine ski-bindings - Requirements and test methods
Fixations de skis alpins -- Exigences et méthodes d'essai
Ta slovenski standard je istoveten z: ISO 9462:2014
ICS:
97.220.20 Oprema za zimske športe Winter sports equipment
SIST ISO 9462:2017 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 9462:2017

---------------------- Page: 2 ----------------------

SIST ISO 9462:2017
INTERNATIONAL ISO
STANDARD 9462
Fourth edition
2014-10-15
Alpine ski-bindings — Requirements
and test methods
Fixations de skis alpins — Exigences et méthodes d’essai
Reference number
ISO 9462:2014(E)
©
ISO 2014

---------------------- Page: 3 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Test conditions . 3
4.1 Loading rate . 3
4.2 Accuracy of measurement . 4
4.3 Test sole . 4
4.4 Test ski. 4
5 Test methods A and B. 4
5.1 Principle . 4
5.2 Simple torsion test . 4
5.3 Forward bending test . 6
6 Requirements and testing . 7
6.1 General requirements . 7
6.2 Release tests — Setting, reproducibility, and symmetry of release values . 9
6.3 Evaluation of reproducibility of release under different influences .10
6.4 Energy absorption (recentering) .16
6.5 Lateral release under impact loading .16
6.6 Field tests .16
6.7 Exposure to corrosion and dirt .18
7 Marking .18
Annex A (informative) Additional information to conduct tests according to test method A .20
Annex B (informative) Fixtures and load configurations necessary for conducting tests
using test method B .25
Annex C (normative) Grain size distribution of dirt .32
Annex D (informative) Determination of tolerances on M and M .33
z y
© ISO 2014 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 83, Sports and recreational equipment,
Subcommittee SC 4, Snowsports equipment.
This fourth edition cancels and replaces the third edition (ISO 9462:2006 and
ISO 9462:2006/Amd.1:2009), which has been technically revised with the following changes:
— Clause 3 new definitions 3.5, 3.6 and 3.7;
— deletion of Table 1 “Test ski characteristics”;
— modification of 5.1;
— addition of new 6.3.3 “Release with ski deflection”;
— new Table 3 “Deflection of ski”;
— addition of new 6.3.4 “Release under combined loading”;
— in 6.6.2 deletion of ski lengths;
— addition of new Clause 7 “Marking”;
— addition of new informative Annex A “Additional information to conduct tests according to test
method A;
— addition of new informative Annex B “Fixtures and load configurations necessary for conducting
tests using test method B”.
iv © ISO 2014 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 9462:2017
INTERNATIONAL STANDARD ISO 9462:2014(E)
Alpine ski-bindings — Requirements and test methods
1 Scope
This International Standard specifies the main characteristics of ski-bindings and describes, as an
example, the test methods A and B.
This International Standard applies to ski-bindings for alpine skiing for children, juniors, and adults.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5355, Alpine ski-boots — Requirements and test methods
ISO 8061, Alpine ski-bindings — Selection of release torque values
ISO 9465, Alpine ski-bindings — Lateral release under impact loading — Test method
ISO 9838, Alpine and touring ski-bindings — Test soles for ski-binding tests
ISO 11087, Alpine ski-bindings — Retention devices — Requirements and test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
alpine ski-binding
system to ensure firm connection between boot and ski, fixing the heel low for downhill skiing
Note 1 to entry: The system releases the boot from the ski when certain loads reach preset values.
3.2
release
detachment of the boot from the ski by release of the mechanism that ensures the connection between
boot and ski
Note 1 to entry: This release is only considered effective when all the loads due to the boot/ski connection have
dropped to values which present no danger to the skier.
3.3
release values
maximum values of torques M and M caused at the boot/ski connection by the two movements of
z y
torsion and forward bending
Note 1 to entry: For the torques M and M , see Figure 1.
z y
Note 2 to entry: These values are generally adjustable on current bindings which have a scale and an indicator
displaying the setting level.
Note 3 to entry: In the present state of the art, bindings are designed at least to release in torsion (±M ) and in
z
forward bending (±M ).
y
© ISO 2014 – All rights reserved 1

---------------------- Page: 7 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

3.4
reference value
value, adjusted after a series of tests, used as a basis of comparison to evaluate the behaviour of the
binding during the tests
Note 1 to entry: See 6.3.1
3.5
combined loading
loading of the sole or ski in several directions at the same time, where one of the loads is the torque M
z
progressively applied to the sole until the binding releases
Note 1 to entry: Each of the load combinations simulates a given situation, chosen within an infinite field of
possibilities and simplified for the purpose of the tests. The main simplification being that the loads applied
additionally to the release torque M are held constant in value and direction during all the release process.
z
Note 2 to entry: For the loading, see Figure 1 and Table 1.
3.6
additional loads
loads applied additionally to the release torque M
z
3.7
deflection of the ski
deflection of the ski perpendicular to its gliding surface
Note 1 to entry: In practice, the deflection of the ski depends at the same time on the loading situation and the
profile of the snow-surface (“geometrical” situation). In test simplification, only the “geometrical” situation is
simulated.
3.8
type C bindings
bindings suitable for boot soles complying with type C of ISO 5355, which can be adjusted to at least the
following release values:
2 © ISO 2014 – All rights reserved

---------------------- Page: 8 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

a) M = 10 Nm;
z
b) M = 37 m.
y
3.9
type CA bindings
bindings suitable for boot soles complying with types C and A of ISO 5355, which can be adjusted to at
least the following release values:
a) M = 20 Nm
z
b) M = 75 Nm
y
3.10
type A bindings
bindings suitable for boot soles complying with type A of ISO 5355
3.11
limit
L
1
lowest possible position of the setting indicator
3.12
limit
L
2
position of the indicator at the lowest mark on the setting scale
3.13
limit
L
3
position of the indicator at the highest mark on the setting scale
3.14
limit
L
4
highest possible position of the setting indicator
4 Test conditions
4.1 Loading rate
The tests shall be performed quasi-statically, ensuring that the following indicative values of the torque
gradient comply with:
a) torsion release:
The angular velocity of the test shall be for:
M (moment in z-axis)
z
3,8°/sec ± 0,1°/sec
FAV (moment in y-axis measured with force)
5 mm/s ± 2mm/s
b) forward bending release:
The angular velocity of the test shall be for:
M (moment in y-axis)
y
© ISO 2014 – All rights reserved 3

---------------------- Page: 9 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

3,8°/sec ± 0,1°/sec
FSH [Energy absorption (recentering)]
5 mm/s ± 2mm/s
4.2 Accuracy of measurement
The measurement error of the release value in torsion shall be smaller than ±2 % for values above
50 Nm inclusive and ±1 Nm for values below 50 Nm.
The measurement error of the release value in forward bending shall be smaller than ±2 % for values
above 200 Nm inclusive and ±4 Nm for values below 200 Nm.
The test equipment shall be designed to allow application of pure moments without any extraneous
forces during the entire release process.
4.3 Test sole
The test sole shall be in accordance with ISO 9838.
If a boot-binding system requires a specific boot-sole design, a test sole should be cut from a boot
provided by the manufacturer and adapted for test needs.
The test sole shall be degreased, washed, and dried before testing.
4.4 Test ski
For the release tests in the laboratory, the bindings shall be mounted either on whole skis or on
appropriate sections of skis. If the binding is pre-mounted (already mounted on the ski by the producer),
use the ski with which the binding is delivered in its medium size. If not, choose a ski which represents
the market.
5 Test methods A and B
5.1 Principle
The binding shall be mounted on a ski in accordance with the manufacturer’s instructions. A test sole
shall then be inserted in the binding.
In method A, the ski is rigidly connected to the test frame and the torque M or M is progressively
z y
applied to the sole until the binding releases. The peak value of M or M is recorded.
z y
In method B, the sole is rigidly connected to the test frame through a sensor which measures the
torques M and M . Forces are progressively applied to the ski until the binding releases. The peak value
z y
of M or M is recorded.
z y
Annexes A and B give examples of how to realize method A or method B.
Passing by either method shall be deemed satisfactory.
5.2 Simple torsion test
For method A, see Figure 2.
4 © ISO 2014 – All rights reserved

---------------------- Page: 10 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Key
a
Fixed ski.
Figure 2 — Application of M torque and measurement of M
z z, max
For method B, see Figure 3.
© ISO 2014 – All rights reserved 5

---------------------- Page: 11 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Key
a
Fixed base.
Figure 3 — Application of two equal forces F and F and measurement of M torque
NH RH z, max
5.3 Forward bending test
For method A, see Figure 4.
Key
a
Fixed ski.
Figure 4 — Application of M torque and measurement of M
y y, max
For method B, see Figure 5.
6 © ISO 2014 – All rights reserved

---------------------- Page: 12 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Key
a
Fixed base.
Figure 5 — Application of two equal forces F and F and measurement of M
NV RV y, max
6 Requirements and testing
6.1 General requirements
NOTE This subclause deals with general requirements covering topics where the evaluation is carried out
visually.
6.1.1 Function and form
6.1.1.1 The binding shall release at least in two cases
— when applying a torque M about an axis perpendicular to the ski gliding surface, and
z
— when applying a torque M about an axis parallel to the ski surface and perpendicular to the
y
longitudinal axis of the ski.
The binding is said to release when the mentioned torque reaches a maximum value (release value) and
then drops to a value that is harmless for the skier. After release, all the loads applied by the ski and the
boot on the leg shall remain under the dangerous level for all possible movements, and until all the risks
associated with the coupling boot-ski have disappeared.
6.1.1.2 The release level shall be clearly indicated by a scale covering all of the setting range anticipated
by the manufacturer. The release shall still be possible at the upper limit (maximum setting). Settings
above Z = 10 shall be clearly differentiated from settings below Z = 10 on the indicator scale.
6.1.1.3 Each procedure of adjustment to the boot having an influence on the binding functioning shall
be verifiable by the use of a clear indicator, or by any other means considered suitable by the operator for
showing the correct adjustment.
6.1.1.4 The binding shall be equipped with a ski-brake or allow for an easy and secure attachment of a
leash. The ski-brake and the attachment for the leash shall be according to ISO 11087.
© ISO 2014 – All rights reserved 7

---------------------- Page: 13 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

6.1.1.5 The design of the ski-brake or the leash shall be such that, after release, no unnecessary danger
will occur to the skier.
6.1.1.6 The binding shall have an external design which does not have a negative influence on skiing or
cause unnecessary risk of injuries when used normally.
6.1.2 Handling
6.1.2.1 Mounting instructions
The manufacturer or the importer shall deliver mounting instructions that are easily understood to the
sports shop. These instructions shall include at least
a) the mechanical procedure for adjusting the release values of the binding,
b) recommendations for determining the appropriate release values for the skier,
c) the sole characteristics required for good functioning of the binding,
d) the boot-sole requirements and preparation for mounting of additional elements if necessary,
e) the preparation and mounting of the binding e.g. use of jig, compatibility with ski, etc.,
f) the adjustment instructions necessary for accommodating different boot-sole lengths and heights,
the centering of the sole and ways of controlling the length adjustment,
g) the ways of performing the basic functional tests after mounting,
h) recommendation for setting the binding with a setting device, and
i) troubleshooting procedures for non-symmetric release and readjustment.
6.1.2.2 Instructions for use
An easily understood set of instructions for the skier shall be included with all bindings. These
instructions shall contain at least
a) the warnings against important modifications of the recommended setting,
b) the instructions on how to step in and out of the binding, how to restore the binding to its initial
position after release, and how to open the binding after a fall in an awkward position,
c) the recommendations for avoiding problems, for example increase of the release level with time,
d) the instructions for maintenance, storage, and control of the binding,
e) the recommendations for setting the binding by a specialist with a setting device and for controlling
this setting each year,
f) a warning that, when skiing in deep snow, the brake alone is not sufficient to avoid losing the ski,
and
g) the information on the appropriate ski-boots the binding is designed to function with.
8 © ISO 2014 – All rights reserved

---------------------- Page: 14 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

6.2 Release tests — Setting, reproducibility, and symmetry of release values
6.2.1 Requirements
6.2.1.1 Scattering of values
The difference between each of the five values and their mean value shall not exceed ±10 % of that mean
value.
6.2.1.2 Symmetry in torsion
The difference between the mean of the five values of M in one direction and the mean of the 10 values
z
of ∣M ∣ shall not exceed ±10 % of the latter.
z
6.2.1.3 Accuracy of setting scale
The release value that corresponds to the indicator position of the setting scale is given in Table 2.
For M , the tolerance is ±5 Nm for Z = 1 and then increases linearly to ±10 Nm for Z = 10.
z
For M , the tolerance is calculated by taking into account the relationship between M and M given in
y y z
Table 2.
NOTE To determine the tolerances on M and M use Figures D.1 and D.2.
z y
This requirement applies to each of the mean values of the 10 values of ∣M ∣ and each of the mean values
z
of the five values of M corresponding to the settings L , 1/3, 2/3, and L .
y 2 3
For the highest setting (limit L , i.e. off the scale), these mean values shall not exceed the mean values
4
corresponding to limit L by more than 20 %.
3
6.2.2 Testing
6.2.2.1 Sampling
Carry out the test on four bindings randomly chosen from a set of six bindings. If the preceding
requirements in 6.2.1 are not fulfilled, two of the four bindings can be replaced by the remaining two
bindings in this set.
6.2.2.2 Choice of settings
The tests shall be carried out at ambient temperature (23 ± 5) °C, with the sole and bindings dry, for the
following settings:
— limit L ;
2
— at approximately 1/3 of the scale;
— at approximately 2/3 of the scale;
— limit L ;
3
— limit L .
4
The tests shall be carried out using the sole length corresponding to the setting mark, according to
Table 2.
© ISO 2014 – All rights reserved 9

---------------------- Page: 15 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Table 2 — Setting scale
Release torques
Sole length
Setting mark
l
M M
z y
Z
mm
Nm Nm
0,5 5 18 200
1 10 37 225
1,5 15 55 243
2 20 75 258
2,5 25 94 270
3 30 114 280
3,5 35 134 290
4 40 154 298
4,5 45 175 306
5 50 196 314
5,5 55 218 320
6 60 239 327
6,5 65 261 333
7 70 284 339
7,5 75 307 344
8 80 330 350
8,5 85 353 355
9 90 377 360
9,5 95 401 364
10 100 425 369
For each setting, release each of the four bindings five times in torsion to the right (+M ), five times in
z
torsion to the left (−M ), and five times in forward bending (M ).
z y
6.2.2.3 Calculation of mean values
Calculate for each setting and each binding the following values:
— mean value of the five values of +M ;
z
— mean value of the five values of −M ;
z
— mean value of the 10 values of ∣M ∣;
z
— mean value of the five values of M .
y
6.3 Evaluation of reproducibility of release under different influences
6.3.1 Order of tests
Carry out the tests described in this subclause in the following order on the four bindings already used
for the tests in 6.2.2.
6.3.2 Reference values
Set the bindings in order to release for one pair of the values M / M indicated below:
z y
10 © ISO 2014 – All rights reserved

---------------------- Page: 16 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

l = 250 mm for
M = 20 Nm ± 2 Nm, and
z
M = 75 Nm ± 5 Nm;
y
l = 305 mm for
M = 40 Nm ± 3 Nm, and
z
M = 154 Nm ± 10 Nm;
y
l = 320 mm for
M = 60 Nm ± 3 Nm, and
z
M = 240 Nm ± 10 Nm;
y
l = 340 mm for
M = 80 Nm ± 4 Nm, and
z
M = 330 Nm ± 15 Nm.
y
Use the pair which lies nearest to the release value corresponding to the middle of the L /L range of the
2 3
binding.
Indicate also the boot-sole length l. Carry out the tests at ambient temperature (23 ± 5) °C with sole and
bindings dry.
Release each binding five times in torsion to the right or to the left (for all subsequent tests maintain the
direction) and five times in forward bending.
The mean value of each group of five release values is considered as the reference value.
This setting remains the same for all of the following tests (6.3.3 to 6.7.2).
6.3.3 Release with ski deflection
6.3.3.1 Requirements
The mean value of the deviations between each of the release values and the corresponding reference
value shall not exceed 20 % for the torsion release (deflection of the ski M ) and 15 % for the forward
z
bending release (M ).
y
None of the five values for the torsion release shall exceed ±10 % of their mean value.
None of the five release values for the forward bending release shall exceed ±7,5 % of their mean value.
6.3.3.2 Testing
Subject one binding to the test. Release the binding five times in torsion to the right and five times in
forward bending. Carry out the tests at ambient temperature (23 ± 5) °C with wet sole and binding.
© ISO 2014 – All rights reserved 11

---------------------- Page: 17 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Dimensions in millimetres
Key
1 boot toe
Figure 6 — Deflection of the ski
Position and deflect the test ski with the sole inserted in the binding in accordance with Figure 6 and
Table 3 and force the ski to deflect to given values by a strap or clamp, which does not interfere with the
binding.
If the distance of the supports is different, use Table 3.
Table 3 — Deflection of the ski
Dimensions in millimetres
Radius, R l f
500 6,6
600 9,5
700 13,0
800 17,0
900 21,5
1 000 26,6
4 717,5 1 100 32,2
1 200 38,3
1 300 45,0
1 400 52,2
1 500 60,0
1 600 68,3
1 700 77,2
6.3.4 Release under combined loading
6.3.4.1 General requirement about scattering
For a given test, each of the five release values shall remain within ±10 % of their mean values.
6.3.4.2 General test conditions
Subject one binding to the following tests. Carry out these tests at ambient temperature (23 ± 5) °C, with
wet sole and binding.
For each of the following configurations of combined loading, release the binding five times in torsion
to the right.
The values of the additional load are proportional to the reference value M measured according to 6.3.2.
z
12 © ISO 2014 – All rights reserved

---------------------- Page: 18 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

Apply the combined load to the ski boot (method A) on the reference point or to the ski (method B) in an
equivalent manner during all its movements, which shall remain constant in amplitude and direction
relative to the ski boot (method A) or relative to the ski (method B).
6.3.4.3 Influence of forward lean of the body
6.3.4.3.1 Requirement
The mean value of the deviations between each of the release and the reference value shall not exceed
35 %.
6.3.4.3.2 Testing
Apply the following additional loads:
— +=MM2 ;
yz
40N
— −=FM ;
zz
6Nm
where
M is the reference value.
z
Calculate the mean value from five measurements.
6.3.4.4 Influence of “roll loading”
6.3.4.4.1 Requirement
The mean value of the deviations between each of the release values and the reference value shall not
exceed 20 %.
6.3.4.4.2 Testing
Apply the following additional loads:
— M = 0,2 M (first test configuration);
x z
— M = −0,2 M (second test configuration).
x z
Calculate the mean value from five measurements.
6.3.4.5 Influence of backward lean of the body
6.3.4.5.1 Requirement
The mean value of the deviations between each of the release values and the reference value shall not
exceed 25 %.
6.3.4.5.2 Testing
Apply the following additional loads:
— MM=12, 5 ;
yz
40N
— FM= .
zz
6Nm
Calculate the mean value from five measurements.
© ISO 2014 – All rights reserved 13

---------------------- Page: 19 ----------------------

SIST ISO 9462:2017
ISO 9462:2014(E)

6.3.4.6 Influence of axial force
6.3.4.6.1 Requirement
The mean value of the deviations between each of the release values and the reference value shall not
exceed 15 %.
6.3.4.6.2 Testing
Apply the following additional load:
20N
— FM= .
xz
6Nm
Calculate the mean value from five measurements.
6.3.5 Low temperature exposure
6.3.5.1 Requirements
The difference between each of the release values and the corresponding reference value shall not
exceed 35 % for bindings of type C and CA and 30 % for bindings of type A.
6.3.5.2 Testing
Subject only one binding to the test.
Subject boot sole and binding in a dry state separately to −20 °C. Release the binding twice in torsion to
the right a
...

NORME ISO
INTERNATIONALE 9462
Quatrième édition
2014-10-15
Fixations de skis alpins — Exigences
et méthodes d’essai
Alpine ski-bindings — Requirements and test methods
Numéro de référence
ISO 9462:2014(F)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO 9462:2014(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 9462:2014(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conditions d’essai . 3
4.1 Vitesse d’application des efforts . 3
4.2 Exactitude de mesure . 4
4.3 Semelle d’essai . 4
4.4 Ski d’essai . 4
5 Méthodes d’essai A et B . 4
5.1 Principe . 4
5.2 Essai en torsion simple . 5
5.3 Essai de chute en avant . 6
6 Exigences et méthodes d’essai . 7
6.1 Exigences générales . 7
6.2 Essais de déclenchement — Réglages, reproductibilité et symétrie des valeurs
de déclenchement . 9
6.3 Évaluation de reproductibilité du déclenchement avec différentes influences .10
6.4 Absorption d’énergie (recentrage) .16
6.5 Déclenchement latéral sous choc .16
6.6 Essais sur le terrain .17
6.7 Exposition à la corrosion et à l’encrassement .18
7 Marquage .19
Annexe A (informative) Informations complémentaires pour la réalisation des essais
conformément à la méthode d’essai A .20
Annexe B (informative) Dispositifs et configurations de charge nécessaires à la réalisation
des essais conformément à la méthode d’essai B .25
Annexe C (normative) Granulométrie de la poussière .32
Annexe D (informative) Détermination des tolérances sur M et M .33
z y
© ISO 2014 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 9462:2014(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de
faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électronique internationale (IEC) en ce qui concerne la normalisation
électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (www.iso.
org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(www.iso.org/patents).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos -
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 83, Matériels de sports et d’activités
de plein air, sous-comité SC 4, Équipements de sport de neige.
Cette quatrième édition annule et remplace la troisième édition (ISO 9462:2006 et
ISO 9462:2006/Amd.1:2009), qui a fait l’objet de la révision technique suivante:
— à l’Article 3, ajout des définitions 3.5, 3.6 et 3.7;
— suppression du Tableau 1 « Caractéristiques des skis d’essai »;
— modification du paragraphe 5.1;
— ajout du paragraphe 6.3.3 « Déclenchement avec flexion du ski »;
— ajout du Tableau 3 « Flexion du ski »;
— ajout du paragraphe 6.3.4 « Déclenchement avec charge combinée »;
— au paragraphe 6.6.2, suppression du texte relatif à la longueur des skis;
— ajout de l’Article 7 « Marquage »;
— ajout de l’Annexe A informative « Informations complémentaires pour la réalisation des essais
conformément à la méthode d’essai A »;
— ajout de l’Annexe B informative « Dispositifs et configurations de charge nécessaires à la réalisation
des essais conformément à la méthode d’essai B ».
iv © ISO 2014 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9462:2014(F)
Fixations de skis alpins — Exigences et méthodes d’essai
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques principales des fixations de ski et décrit,
à titre d’exemple, les méthodes d’essai A et B.
La présente Norme internationale s’applique aux fixations de ski utilisées dans la pratique du ski alpin
par les enfants, les adolescents et les adultes.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 5355, Chaussures de ski pour skis alpins — Exigences et méthodes d’essai.
ISO 8061, Fixations de skis alpins — Sélection des valeurs du couple de déclenchement.
ISO 9465, Fixations de skis alpins — Déclenchement latéral sous choc — Méthode d’essai.
ISO 9838, Fixations de skis alpins et de randonnée — Semelles d’essai pour les essais de fixations de skis.
ISO 11087, Fixations de skis alpins — Dispositifs de retenue — Exigences et méthodes d’essai.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
fixation de ski alpin
dispositif assurant une liaison ferme entre la chaussure et le ski, avec maintien du talon en position
basse pour le ski alpin
Note 1 à l’article: le dispositif libère la chaussure du ski lorsque certains efforts atteignent des valeurs préétablies.
3.2
déclenchement
libération de la chaussure du ski obtenue par déclenchement du mécanisme assurant la liaison
chaussure/ski
Note 1 à l’article: ce déclenchement n’est considéré comme effectif que lorsque tous les efforts provoqués par
l’existence de la liaison chaussure/ski sont retombés à des valeurs ne présentant plus de danger pour le skieur.
3.3
valeurs de déclenchement
valeurs maximales des couples M et M , occasionnées au niveau de la liaison chaussure/ski par les deux
z y
mouvements de torsion et de chute en avant
Note 1 à l’article: pour les couples M et M , voir Figure 1.
z y
Note 2 à l’article: ces valeurs sont généralement réglables sur les fixations actuelles qui disposent d’une échelle et
d’un indicateur permettant de visualiser le niveau de réglage.
© ISO 2014 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 9462:2014(F)

Note 3 à l’article: dans l’état actuel de la technique, les fixations sont conçues au moins pour se déclencher en
torsion (± M ) et en chute en avant (± M ).
z y
3.4
valeur de référence
valeur, ajustée par une série d’essais, servant de base de comparaison pour évaluer le comportement de
la fixation durant les essais
Note 1 à l’article: voir 6.3.1.
3.5
charge combinée
application d’efforts sur la semelle ou le ski dans plusieurs directions à la fois, où l’un des efforts
correspond au couple M appliqué progressivement à la semelle jusqu’au déclenchement de la fixation
z
Note 1 à l’article: chacune des combinaisons d’efforts simule une situation donnée, choisie parmi un nombre
illimité de possibilités et simplifiée pour les besoins des essais. La principale simplification est que les efforts
appliqués en plus du couple de déclenchement M sont maintenus à valeur et direction constantes pendant tout le
z
processus de déclenchement.
Note 2 à l’article: pour l’application des efforts, voir Figure 1 et Tableau 1.
1
1
3.6
efforts additionnels
efforts appliqués en plus du couple de déclenchement M
z
3.7
flexion du ski
flexion du ski perpendiculaire à sa surface de glisse
Note 1 à l’article: en pratique, la flexion du ski dépend à la fois de la situation de charge et du profil de la surface
neigeuse (situation « géométrique »); à des fins de simplification pour les essais, seule la situation « géométrique »
est simulée.
2 © ISO 2014 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 9462:2014(F)

3.8
fixations de type C
fixations adaptées aux semelles conformes au type C de l’ISO 5355 et pouvant être ajustées au moins aux
valeurs de déclenchement suivantes:
a) M = 10 Nm
z
b) M = 37 m
y
3.9
fixations de type CA
fixations adaptées aux semelles conformes aux types C et A de l’ISO 5355 et pouvant être ajustées au
moins aux valeurs de déclenchement suivantes:
a) M = 20 Nm
z
b) M = 75 Nm
y
3.10
fixations de type A
fixations adaptées aux semelles conformes au type A de l’ISO 5355
3.11
limite
L
1
position la plus basse possible de l’indicateur de réglage
3.12
limite
L
2
position de l’indicateur sur le repère le plus bas de l’échelle de réglage
3.13
limite
L
3
position de l’indicateur sur le repère le plus haut de l’échelle de réglage
3.14
limite
L
4
position la plus haute possible de l’indicateur de réglage
4 Conditions d’essai
4.1 Vitesse d’application des efforts
Les essais doivent être effectués de manière quasi statique, en veillant à ce que les valeurs indicatives
suivantes pour le gradient de couple soient conformes à ce qui suit:
a) déclenchement en torsion :
La vitesse angulaire de l’essai doit être pour:
M (moment sur l’axe Z)
z
3,8°/sec ± 0,1°/sec
FAV (moment sur l’axe Y mesuré avec la force)
© ISO 2014 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 9462:2014(F)

5 mm/s ± 2mm/s
b) déclenchement en chute en avant :
La vitesse angulaire de l’essai doit être pour:
M (moment sur l’axe Y)
y
3,8°/sec ± 0,1°/sec
FSH [absorption d’énergie (recentrage)]
5 mm/s ± 2mm/s
4.2 Exactitude de mesure
L’erreur de mesure de la valeur de déclenchement en torsion doit être inférieure à ± 2 % pour les valeurs
supérieures ou égales à 50 Nm et à ± 1 Nm pour les valeurs inférieures à 50 Nm.
L’erreur de mesure de la valeur de déclenchement en chute avant doit être inférieure à ± 2 % pour les
valeurs supérieures ou égales à 200 Nm et à ± 4 Nm pour les valeurs inférieures à 200 Nm.
Le matériel d’essai doit être conçu de manière à permettre l’application des couples purs exempts de
forces parasites pendant tout le processus de déclenchement.
4.3 Semelle d’essai
La semelle d’essai doit être conforme à l’ISO 9838.
Si un système chaussure-fixation nécessite une conception de semelle particulière, il convient que la
semelle d’essai soit coupée à partir d’une chaussure fournie par le fabricant et adaptée aux besoins de
l’essai.
Avant l’essai, la semelle doit être dégraissée, lavée et séchée.
4.4 Ski d’essai
En vue des essais de déclenchement en laboratoire, les fixations doivent être montées soit sur des skis
entiers, soit sur des sections appropriées de skis. Si la fixation est prémontée (c’est-à-dire déjà montée
sur le ski par le fabricant), utiliser le ski livré avec la fixation et choisir la taille moyenne. Dans le cas
contraire, choisir un ski représentatif de l’offre du marché.
5 Méthodes d’essai A et B
5.1 Principe
La fixation doit être montée sur un ski conformément aux instructions du fabricant. Une semelle d’essai
doit ensuite être insérée dans la fixation.
Dans la méthode A, le ski est solidement lié à la structure de l’installation et le couple M ou M est
z y
progressivement appliqué à la semelle jusqu’à ce que la fixation se déclenche. La valeur maximale de M
z
ou M est enregistrée.
y
Dans la méthode B, la semelle est solidement liée à la structure de l’installation d’essai par l’intermédiaire
d’un capteur mesurant les couples M et M . Des forces sont progressivement appliquées au ski jusqu’à ce
z y
que la fixation se déclenche. La valeur maximale de M ou M est enregistrée.
z y
Les Annexes A et B fournissent des exemples de mise en œuvre de la méthode A ou de la méthode B.
La réussite de l’une des deux méthodes doit être considérée comme un résultat satisfaisant.
4 © ISO 2014 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 9462:2014(F)

5.2 Essai en torsion simple
Pour la méthode A, voir Figure 2.
Légende
a
Ski fixe
Figure 2 — Application du couple M et mesurage de M
z z, max
Pour la méthode B, voir Figure 3.
© ISO 2014 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 9462:2014(F)

Légende
a
Base fixe
Figure 3 — Application de deux forces égales F et F et mesurage du couple M
NH RH z, max
5.3 Essai de chute en avant
Pour la méthode A, voir Figure 4.
Légende
a
Ski fixe
Figure 4 — Application du couple M et mesurage de M
y y, max
Pour la méthode B, voir Figure 5.
6 © ISO 2014 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 9462:2014(F)

Légende
a
Base fixe
Figure 5 — Application de deux forces égales F et F et mesurage du couple M
NV RV y, max
6 Exigences et méthodes d’essai
6.1 Exigences générales
NOTE Le présent paragraphe traite des exigences générales portant sur des éléments dont l’évaluation fait
l’objet d’un contrôle visuel.
6.1.1 Fonction et forme
6.1.1.1 La fixation doit se déclencher au moins dans deux cas:
— sous l’effet d’un couple M autour d’un axe perpendiculaire au plan de glissement du ski, et
z
— sous l’effet d’un couple M autour d’un axe parallèle à la surface du ski et perpendiculaire à l’axe
y
longitudinal du ski.
La fixation doit se déclencher lorsque l’un des deux couples précédemment mentionnés atteint une
valeur maximale (valeur de déclenchement) puis retombe à une valeur sans danger pour le skieur. Après
déclenchement, l’ensemble des efforts exercés par le ski et la chaussure sur la jambe doit se maintenir
en dessous du niveau dangereux quel que soit le mouvement, et ce jusqu’à disparition de tous les risques
impliqués par la liaison chaussure/ski.
6.1.1.2 Le niveau de déclenchement doit être clairement indiqué au moyen d’une échelle de réglage
s’étendant à toute la plage de réglage prévue par le fabricant. Le déclenchement doit toujours être possible
au niveau de la limite supérieure (réglage maximal). L’échelle de l’indicateur doit clairement différencier
les réglages supérieurs à Z = 10 des réglages inférieurs à Z = 10.
6.1.1.3 Toute opération de réglage par rapport à la chaussure ayant une influence sur le fonctionnement
de la fixation doit pouvoir être vérifiée par l’utilisation d’un indicateur clair ou par tout autre moyen
considéré par l’opérateur comme étant approprié pour indiquer le réglage correct.
6.1.1.4 La fixation doit être équipée d’un frein de ski ou doit permettre l’attache simple et sûre d’une
lanière de sécurité. Le frein de ski et l’attache de la lanière doivent être conformes à l’ISO 11087.
© ISO 2014 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 9462:2014(F)

6.1.1.5 La conception du frein de ski ou de la lanière de sécurité doit être choisie de manière à ne pas
occasionner, après déclenchement, un risque inutile pour le skieur.
6.1.1.6 La fixation doit avoir une conception externe qui n’entrave pas la pratique du ski ou ne présente
pas de risques inutiles de blessures lorsqu’elle est utilisée dans des conditions normales.
6.1.2 Manipulation
6.1.2.1 Instructions de montage
Le fabricant ou l’importateur doit fournir au détaillant des instructions de montage claires et
compréhensibles. Celles-ci doivent comporter au moins les indications suivantes:
a) un mode opératoire mécanique pour le réglage des valeurs de déclenchement de la fixation;
b) les recommandations sur le choix des valeurs de déclenchement appropriées pour chaque skieur;
c) les caractéristiques de semelle requises pour le bon fonctionnement de la fixation;
d) les exigences relatives à la semelle de la chaussure et la préparation pour la pose d’éléments
additionnels si nécessaire;
e) la préparation et le montage de la fixation, par exemple l’utilisation d’un gabarit, la compatibilité
avec le ski, etc.;
f) les instructions de réglage nécessaires pour prendre en compte les différentes longueurs et hauteurs
de semelles de chaussure, le centrage de la semelle et les moyens de contrôle du réglage en longueur;
g) le mode de réalisation des essais de fonctionnement de base après montage;
h) une recommandation relative au réglage de la fixation au moyen d’un appareil de réglage;
i) les modes opératoires d’intervention en cas de défaut de fonctionnement pour déclenchement non
symétrique et réajustement.
6.1.2.2 Instructions d’utilisation
Chaque fixation doit être livrée avec un mode d’emploi clair et compréhensible pour le skieur. Ce mode
d’emploi doit comporter au moins les indications suivantes:
a) une mise en garde concernant les risques engendrés par une modification importante du réglage
recommandé;
b) les instructions relatives à la manière de chausser et de déchausser, de ramener la fixation dans sa
position initiale après un déclenchement et à la manière d’ouvrir la fixation après une chute dans
une position difficile;
c) des recommandations permettant d’éviter les problèmes, par exemple augmentation du niveau de
déclenchement avec le temps;
d) les instructions relatives à l’entretien, au stockage et au contrôle de la fixation;
e) des recommandations concernant le réglage de la fixation par un spécialiste au moyen d’un appareil
de réglage et concernant le contrôle annuel de ce réglage;
f) une mise en garde indiquant que, dans la neige profonde, le frein seul n’est pas suffisant pour éviter
la perte du ski; et
g) les informations relatives aux chaussures de ski appropriées à la conception de la fixation.
8 © ISO 2014 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 9462:2014(F)

6.2 Essais de déclenchement — Réglages, reproductibilité et symétrie des valeurs de
déclenchement
6.2.1 Exigences
6.2.1.1 Dispersion des valeurs
La différence entre chacune des cinq valeurs et leur moyenne ne doit pas dépasser ± 10 % de cette
moyenne.
6.2.1.2 Symétrie en torsion
La différence entre la moyenne des cinq valeurs de M dans une direction et la moyenne des 10 valeurs
z
de |M | ne doit pas dépasser ± 10 % de cette dernière moyenne.
z
6.2.1.3 Exactitude de l’échelle de réglage
La correspondance entre la valeur de déclenchement et la position de l’indicateur de l’échelle de réglage
est indiquée dans le Tableau 2.
Pour M , la tolérance est de ± 5 Nm pour Z = 1, puis elle croît de façon linéaire jusqu’à ± 10 Nm pour Z = 10.
z
Pour M , la tolérance est calculée par la prise en compte de la relation entre M et M indiquée dans le
y y z
Tableau 2.
NOTE Pour déterminer les tolérances sur M et M , utiliser les Figures D.1 et D.2.
z y
Cette exigence s’applique à chacune des valeurs moyennes des 10 valeurs de |M | ainsi qu’à chacune des
z
valeurs moyennes des cinq valeurs de M correspondant aux réglages L , 1/3, 2/3 et L .
y 2 3
Pour le réglage maximal (limite L , c’est-à-dire en dehors de l’échelle), ces valeurs moyennes ne doivent
4
pas dépasser de plus de 20 % les valeurs moyennes correspondant à la limite L .
3
6.2.2 Essai
6.2.2.1 Échantillonnage
Effectuer l’essai sur quatre fixations choisies de manière aléatoire dans un lot de six fixations. Si les
exigences précédemment mentionnées en 6.2.1 ne sont pas satisfaites, deux des quatre fixations peuvent
être remplacées par les deux fixations restantes du lot.
6.2.2.2 Choix des réglages
Les essais doivent être effectués à température ambiante (23 ± 5) °C, la semelle et les fixations étant
sèches, pour les réglages suivants:
— limite L ;
2
— à environ 1/3 de l’échelle;
— à environ 2/3 de l’échelle;
— limite L ;
3
— limite L .
4
Les essais doivent être effectués avec la longueur de semelle correspondant au repère de réglage,
conformément au Tableau 2.
© ISO 2014 – Tous droits réservés 9

---------------------- Page: 13 ----------------------
ISO 9462:2014(F)

Tableau 2 — Échelle de réglage
Couples de déclenchement
Longueur de semelle
Repère de réglage
l
M M
z y
Z
mm
Nm Nm
0,5 5 18 200
1 10 37 225
1,5 15 55 243
2 20 75 258
2,5 25 94 270
3 30 114 280
3,5 35 134 290
4 40 154 298
4,5 45 175 306
5 50 196 314
5,5 55 218 320
6 60 239 327
6,5 65 261 333
7 70 284 339
7,5 75 307 344
8 80 330 350
8,5 85 353 355
9 90 377 360
9,5 95 401 364
10 100 425 369
Pour chaque réglage, déclencher chacune des quatre fixations cinq fois en torsion à droite (+M ), cinq
z
fois en torsion à gauche (−M ) et cinq fois en chute avant (M ).
z y
6.2.2.3 Calcul des valeurs moyennes
Pour chaque réglage et chaque fixation, calculer les valeurs suivantes:
— valeur moyenne des cinq valeurs de +M ;
z
— valeur moyenne des cinq valeurs de −M ;
z
— valeur moyenne des 10 valeurs de |M |;
z
— valeur moyenne des cinq valeurs de M .
y
6.3 Évaluation de reproductibilité du déclenchement avec différentes influences
6.3.1 Recommandations pour les essais
Effectuer les essais décrits dans le présent paragraphe en suivant l’ordre des recommandations ci-après
pour les quatre fixations déjà utilisées pour les essais réalisés en 6.2.2.
10 © ISO 2014 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 9462:2014(F)

6.3.2 Valeurs de référence
Régler les fixations de sorte qu’elles se déclenchent pour l’une des paires de valeurs M / M indiquées
z y
ci-dessous:
l = 250 mm pour
M = 20 Nm ± 2 Nm, et
z
M = 75 Nm ± 5 Nm;
y
l = 305 mm pour
M = 40 Nm ± 3 Nm, et
z
M = 154 Nm ± 10 Nm;
y
l = 320 mm pour
M = 60 Nm ± 3 Nm, et
z
M = 240 Nm ± 10 Nm;
y
l = 340 mm pour
M = 80 Nm ± 4 Nm, et
z
M = 330 Nm ± 15 Nm.
y
Utiliser la paire la plus proche de la valeur de déclenchement correspondant au milieu de la plage L /L
2 3
de la fixation.
Indiquer également la longueur l de la semelle de la chaussure. Effectuer les essais à température
ambiante (23 ± 5) °C, la semelle et les fixations étant sèches.
Déclencher chaque fixation cinq fois en torsion à droite ou en torsion à gauche (conserver la direction
pour tous les essais suivants) et cinq fois en chute en avant.
La valeur moyenne de chaque groupe de cinq valeurs de déclenchement est considérée comme valeur
de référence.
Le réglage ainsi effectué reste le même pour tous les essais qui suivent (6.3.3 à 6.7.2).
6.3.3 Déclenchement avec flexion du ski
6.3.3.1 Exigences
La valeur moyenne des écarts entre chaque valeur de déclenchement et la valeur de référence
correspondante ne doit pas dépasser 20 % pour le déclenchement en torsion (M en cas de flexion du
z
ski) et 15 % pour le déclenchement en chute en avant (M ).
y
Aucune des cinq valeurs du déclenchement en torsion ne doit dépasser ± 10 % de leur valeur moyenne.
Aucune des cinq valeurs du déclenchement en chute en avant ne doit dépasser ± 7,5 % de leur valeur
moyenne.
6.3.3.2 Essai
Soumettre une fixation à essai. Déclencher la fixation cinq fois en torsion à droite et cinq fois en chute
en avant. Effectuer les essais à température ambiante (23 ± 5) °C, la semelle et la fixation étant humides.
© ISO 2014 – Tous droits réservés 11

---------------------- Page: 15 ----------------------
ISO 9462:2014(F)

Dimensions en millimètres
Légende
1 Bout de la chaussure
Figure 6 — Flexion du ski
Positionner le ski d’essai et lui imposer une flexion, la semelle étant insérée dans la fixation conformément
à la Figure 6 et au Tableau 3, puis forcer le ski à fléchir en fonction des valeurs données au moyen d’une
sangle ou d’une bride, qui n’interfère pas avec la fixation.
Si la distance des supports est différente, utiliser le Tableau 3.
Tableau 3 — Flexion du ski
Dimensions en millimètres
Rayon R l f
500 6,6
600 9,5
700 13,0
800 17,0
900 21,5
1 000 26,6
4 717,5 1 100 32,2
1 200 38,3
1 300 45,0
1 400 52,2
1 500 60,0
1 600 68,3
1 700 77,2
6.3.4 Déclenchement avec charge combinée
6.3.4.1 Exigence générale relative à la dispersion
Pour un essai donné, chacune des cinq valeurs de déclenchement doit rester à ± 10 % de leur valeur
moyenne.
6.3.4.2 Conditions d’essai générales
Soumettre une fixation aux essais suivants. Effectuer ces essais à température ambiante (23 ± 5) °C, la
semelle et la fixation étant humides.
12 © ISO 2014 – Tous droits réservés

---------------------- Page: 16 ----------------------
ISO 9462:2014(F)

Pour chacune des configurations suivantes de charge combinée, déclencher la fixation cinq fois en
torsion à droite.
Les valeurs d
...

PROJET DE NORME INTERNATIONALE ISO/DIS 9462
ISO/TC 83/SC 4 Secrétariat: ASI
Début de vote Vote clos le

2012-01-06 2012-06-06
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION    МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ    ORGANISATION INTERNATIONALE DE NORMALISATION


Fixations de skis alpins — Exigences et méthodes d'essai
Alpine ski-bindings — Requirements and test methods
[Révision de la troisième édition (ISO 9462:2006) et de l'ISO 9462:2006/Amd.1:2009]
ICS 97.220.20









Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du
secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au
Secrétariat central de l'ISO au stade de publication.
To expedite distribution, this document is circulated as received from the committee
secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at
publication stage.


CE DOCUMENT EST UN PROJET DIFFUSÉ POUR OBSERVATIONS ET APPROBATION. IL EST DONC SUSCEPTIBLE DE MODIFICATION ET NE
PEUT ETRE CITE COMME NORME INTERNATIONALE AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D'ETRE EXAMINES POUR ETABLIR S'ILS SONT ACCEPTABLES A DES FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES PROJETS DE NORMES INTERNATIONALES DOIVENT PARFOIS ETRE
CONSIDERES DU POINT DE VUE DE LEUR POSSIBILITE DE DEVENIR DES NORMES POUVANT SERVIR DE REFERENCE DANS LA
REGLEMENTATION NATIONALE.
LES DESTINATAIRES DU PRÉSENT PROJET SONT INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À FOURNIR UNE DOCUMENTATION EXPLICATIVE.
©  Organisation Internationale de Normalisation, 2012

---------------------- Page: 1 ----------------------
ISO/DIS 9462


Notice de droit d'auteur
Ce document de l'ISO est un projet de Norme internationale qui est protégé par les droits d'auteur de l'ISO.
Sauf autorisé par les lois en matière de droits d'auteur du pays utilisateur, aucune partie de ce projet ISO ne
peut être reproduite, enregistrée dans un système d'extraction ou transmise sous quelque forme que ce soit
et par aucun procédé électronique ou mécanique, y compris la photocopie, les enregistrements ou autres,
sans autorisation écrite préalable.
Les demandes d'autorisation de reproduction doivent être envoyées à l'ISO à l'adresse ci-après ou au
comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Toute reproduction est soumise au paiement de droits ou à un contrat de licence.
Les contrevenants pourront être poursuivis.

ii © ISO 2012 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 9462

Sommaire Page
Avant-propos .v
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .1
4 Conditions d’essai.4
4.1 Vitesse d’application des efforts .4
4.2 Exactitude de mesure .4
4.3 Semelle d’essai.4
4.4 Ski d’essai .4
5 Méthodes d’essai A et B .4
5.1 Principe .4
5.2 Essai en torsion simple .5
5.3 Essai de chute en avant.6
6 Exigences et méthodes d’essai .7
6.1 Exigences générales.7
6.1.1 Fonction et forme .7
6.1.2 Manipulation .8
6.2 Essais de déclenchement — Réglages, reproductibilité et symétrie des valeurs de
déclenchement .9
6.2.1 Exigences.9
6.2.2 Essais .9
6.3 Évaluation de reproductibilité du déclenchement avec différentes influences.11
6.3.1 Recommandations pour les essais .11
6.3.2 Valeurs de référence .11
6.3.3 Déclenchement avec flexion du ski.12
6.3.4 Déclenchement avec charge combinée .13
6.3.5 Exposition au froid.15
6.3.6 Glace.15
6.3.7 Cale de neige .16
6.3.8 Exposition aux vibrations et aux chocs.16
6.4 Absorption d’énergie (recentrage) .17
6.4.1 Exigences.17
6.4.2 Essai .17
6.5 Déclenchement latéral sous choc .17
6.5.1 Exigence.17
6.5.2 Essai .17
6.6 Essais sur le terrain .18
6.6.1 Objectif des essais.18
6.6.2 Réalisation des essais et appréciation .18
6.6.3 Facteurs à prendre en compte .19
6.7 Exposition à la corrosion et à l’encrassement.19
6.7.1 Exigences.19
6.7.2 Essai .20
7 Marquage.20
© ISO 2011 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/DIS 9462

Annexe A (informative) Informations complémentaires pour la réalisation des essais
conformément à la méthode d'essai A .21
A.1 Influence du basculement du corps vers l'avant (voir 6.3.4.3) . 21
A.2 Influence de la charge en roulis (voir 6.3.4.4). 22
A.3 Influence du basculement du corps vers l'arrière (voir 6.3.4.5) . 23
A.4 Influence de la force axiale (voir 6.3.4.6). 24
Annexe B (informative) Dispositifs et configurations de charge nécessaires à la réalisation des
essais conformément à la méthode d'essai B. 26
B.1 Dispositifs et configurations d’essai. 26
B.2 Emplacement du point de mesurage. 32
Annexe C (normative) Granulométrie de la poussière. 33
Annexe D (informative) Détermination des tolérances sur M et M . 34
z y

iv © ISO 2011 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/DIS 9462

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9462 a été élaborée par le comité technique ISO/TC 83, Matériels de sports et d'activités de plein air,
sous-comité SC 4, Équipements de sport de neige.
Cette quatrième édition annule et remplace la troisième édition (ISO 9462:2006), qui a fait l'objet de la
révision technique suivante :
⎯ à l’Article 3, ajout des nouvelles définitions 3.5 (avec Figure 1), 3.6 et 3.7 ;
⎯ suppression du Tableau 1 « Caractéristiques des skis d’essai » ;
⎯ modification du paragraphe 5.1 ;
⎯ ajout du nouveau paragraphe 6.3.3 « Déclenchement avec flexion du ski » ;
⎯ nouveau Tableau 3 « flexion du ski » ;
⎯ ajout du nouveau paragraphe 6.3.4 « Déclenchement avec charge combinée » ;
⎯ au paragraphe 6.6.2, suppression du texte relatif à la longueur des skis ;
⎯ ajout de l’Article 7 « Marquage » ;
⎯ ajout de l’Annexe A informative « Informations complémentaires pour la réalisation des essais
conformément à la méthode d’essai A » ;
⎯ ajout de l’Annexe B informative « Dispositifs et configurations de charge nécessaires à la réalisation des
essais conformément à la méthode d’essai B ».

© ISO 2011 – Tous droits réservés v

---------------------- Page: 5 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 9462

Fixations de skis alpins — Exigences et méthodes d'essai
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques principales des fixations de ski et décrit, à titre
d’exemple, les méthodes d’essai A et B.
La présente Norme internationale s’applique aux fixations de ski utilisées dans la pratique du ski alpin par les
enfants, les adolescents et les adultes.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 5355, Chaussures de ski pour skis alpins — Exigences et méthodes d'essai.
ISO 8061, Fixations de skis alpins — Sélection des valeurs du couple de déclenchement.
ISO 9465, Fixations de skis alpins — Déclenchement latéral sous choc — Méthode d'essai.
ISO 9838, Fixations de skis alpins et de randonnée — Semelles d'essai pour les essais de fixations de skis.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
fixation de ski alpin
dispositif assurant une liaison ferme entre la chaussure et le ski, avec maintien du talon en position basse
pour le ski alpin
NOTE Le dispositif libère la chaussure du ski lorsque certains efforts atteignent des valeurs préétablies.
3.2
déclenchement
libération de la chaussure du ski obtenue par déclenchement du mécanisme assurant la liaison chaussure/ski
NOTE Ce déclenchement n'est considéré comme effectif que lorsque tous les efforts provoqués par l'existence de la
liaison chaussure/ski sont retombés à des valeurs ne présentant plus de danger pour le skieur.
3.3
valeurs de déclenchement
valeurs maximales des couples M et M , occasionnées au niveau de la liaison chaussure/ski par les deux
z y
mouvements de torsion et de chute en avant
© ISO 2011 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/DIS 9462

NOTE 1 Pour les couples M et M , voir Figure 1.
z y
NOTE 2 Ces valeurs sont généralement réglables sur les fixations actuelles qui disposent d'une échelle et d'un
indicateur permettant de visualiser le niveau de réglage.
NOTE 3 Dans l'état actuel de la technique, les fixations sont conçues au moins pour se déclencher en torsion (± M ) et
z
en chute en avant (± M ).
y
3.4
valeur de référence
valeur, ajustée par une série d'essais, servant de base de comparaison pour évaluer le comportement de la
fixation durant les essais (voir 6.3.1)
3.5
charge combinée
application d'efforts sur la semelle ou le ski dans plusieurs directions à la fois, où l'un des efforts correspond
au couple M appliqué progressivement à la semelle jusqu'au déclenchement de la fixation
z
NOTE Pour l'application des efforts, voir Figure 1 et Tableau 1.

Figure 1 — Définition des efforts et des couples
Tableau 1 — Coordonnées du point de référence 0
Dimensions en millimètres
Type de fixation
C CA A
s
1 85 100 100
s
2 70 80 80
NOTE Chacune des combinaisons d'efforts simule une situation donnée, choisie parmi un nombre illimité de
possibilités et simplifiée pour les besoins des essais. La principale simplification est que les efforts appliqués en plus du
couple de déclenchement M sont maintenus à valeur et direction constantes pendant tout le processus de
z
déclenchement.
2 © ISO 2011 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/DIS 9462

3.6
efforts additionnels
efforts appliqués en plus du couple de déclenchement M
z
3.7
Flexion du ski
Flexion du ski perpendiculaire à sa surface de glisse
NOTE En pratique, la flexion du ski dépend à la fois de la situation de charge et du profil de la surface neigeuse
(situation « géométrique ») ; à des fins de simplification pour les essais, seule la situation « géométrique » est simulée.
3.8
fixations de type C
fixations adaptées aux semelles conformes au type C de l’ISO 5355 et pouvant être ajustées au moins aux
valeurs de déclenchement suivantes :
a) M = 10 Nm
z
b) M = 37 Nm
y
3.9
fixations de type CA
fixations adaptées aux semelles conformes aux types C et A de l’ISO 5355 et pouvant être ajustées au moins
aux valeurs de déclenchement suivantes :
a) M = 20 Nm
z
b) M = 75 Nm
y
3.10
fixations de type A
fixations adaptées aux semelles conformes au type A de l’ISO 5355
3.11
limite
L
1
position la plus basse possible de l’indicateur de réglage
3.12
limite
L
2
position de l’indicateur sur le repère le plus bas de l’échelle de réglage
3.13
limite
L
3
position de l’indicateur sur le repère le plus haut de l’échelle de réglage
3.14
limite
L
4
position la plus haute possible de l’indicateur de réglage
© ISO 2011 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO/DIS 9462

4 Conditions d’essai
4.1 Vitesse d’application des efforts
Les essais doivent être effectués de manière quasi statique, en veillant à ce que les valeurs indicatives
suivantes soient respectées pour le gradient de couple :
a) déclenchement en torsion :
dM
z
≤ 50 N⋅m/s
dt
b) déclenchement en chute en avant :
dM
y
≤ 220 N⋅m/s
dt
4.2 Exactitude de mesure
L’erreur de mesure de la valeur de déclenchement en torsion doit être inférieure à ± 2 % pour les valeurs
supérieures ou égales à 50 Nm et à ± 1 Nm pour les valeurs inférieures à 50 Nm.
L’erreur de mesure de la valeur de déclenchement en chute en avant doit être inférieure à ± 2 % pour les
valeurs supérieures ou égales à 200 Nm et à ± 4 Nm pour les valeurs inférieures à 200 Nm.
Le matériel d’essai doit être conçu de manière à permettre l’application des couples purs exempts de forces
parasites pendant tout le processus de déclenchement.
4.3 Semelle d’essai
La semelle d’essai doit être conforme à l’ISO 9838.
Avant l'essai, la semelle doit être dégraissée, lavée et séchée.
4.4 Ski d’essai
En vue des essais de déclenchement en laboratoire, les fixations doivent être montées soit sur des skis
entiers, soit sur des sections appropriées de skis. Si la fixation est prémontée (c'est-à-dire déjà montée sur le
ski par le fabricant), utiliser le ski livré avec la fixation et choisir la taille moyenne. Dans le cas contraire,
choisir un ski représentatif de l’offre du marché.
5 Méthodes d’essai A et B
5.1 Principe
La fixation doit être montée sur un ski conformément aux instructions du fabricant. Une semelle d’essai doit
ensuite être insérée dans la fixation.
4 © ISO 2011 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/DIS 9462

Dans la méthode A, le ski est solidement lié à la structure de l'installation d'essai et le couple M ou M est
z y
progressivement appliqué à la semelle jusqu'à ce que la fixation se déclenche. La valeur maximale de M ou
z
M est enregistrée.
y
Dans la méthode B, la semelle est solidement liée à la structure de l'installation d'essai par l'intermédiaire d'un
capteur mesurant les couples M et M . Des forces sont progressivement appliquées au ski jusqu’à ce que la
z y
fixation se déclenche. La valeur maximale de M ou M est enregistrée.
z y
Les Annexes A et B fournissent des exemples de mise en œuvre de la méthode A ou de la méthode B.
La réussite de l’une des deux méthodes doit être considérée comme un résultat satisfaisant.
5.2 Essai en torsion simple
Pour la méthode A, voir Figure 2.

Légende
a
Ski fixe
Figure 2 — Application du couple M et mesurage de M
z z, max
© ISO 2011 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO/DIS 9462

Pour la méthode B, voir Figure 3.

Légende
a
Base fixe
Figure 3 — Application de deux forces égales F et F et mesurage du couple M
NH RH z, max
5.3 Essai de chute en avant
Pour la méthode A, voir Figure 2.

Légende
a
Ski fixe
Figure 4 — Application du couple M et mesurage de M
y y, max
6 © ISO 2011 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO/DIS 9462

Pour la méthode B, voir Figure 2.

Légende
a
Base fixe
Figure 5 — Application de deux forces égales F et F et mesurage de M
NV RV y, max
6 Exigences et méthodes d’essai
6.1 Exigences générales
NOTE Le présent paragraphe traite des exigences générales portant sur des éléments dont l’évaluation fait l’objet
d’un contrôle visuel.
6.1.1 Fonction et forme
6.1.1.1 La fixation doit se déclencher au moins dans deux cas :
⎯ sous l'effet d'un couple M autour d'un axe perpendiculaire au plan de glissement du ski, et
z
⎯ sous l’effet d’un couple M autour d’un axe parallèle à la surface du ski et perpendiculaire à l’axe
y
longitudinal du ski.
La fixation doit se déclencher lorsque l’un des deux couples précédemment mentionnés atteint une valeur
maximale (valeur de déclenchement) puis retombe à une valeur sans danger pour le skieur. Après
déclenchement, l’ensemble des efforts exercés par le ski et la chaussure sur la jambe doit se maintenir en
dessous du niveau dangereux quel que soit le mouvement, et ce jusqu’à disparition de tous les risques
impliqués par la liaison chaussure/ski.
6.1.1.2 Le niveau de déclenchement doit être clairement indiqué au moyen d'une échelle de réglage
s'étendant à toute la plage de réglage prévue par le fabricant. Le déclenchement doit toujours être possible au
niveau de la limite supérieure (réglage maximal). L'échelle de l'indicateur doit clairement différencier les
réglages supérieurs à Z = 10 des réglages inférieurs à Z = 10.
© ISO 2011 – Tous droits réservés 7

---------------------- Page: 12 ----------------------
ISO/DIS 9462

6.1.1.3 Toute opération de réglage par rapport à la chaussure ayant une influence sur le fonctionnement
de la fixation doit pouvoir être vérifiée par l'utilisation d'un indicateur clair ou par tout autre moyen considéré
par l'opérateur comme étant approprié pour indiquer le réglage correct.
6.1.1.4 La fixation doit être équipée d'un frein-ski ou doit permettre l'attache simple et sûre d'une lanière
de sécurité.
6.1.1.5 La conception du frein-ski ou de la lanière de sécurité doit être choisie de manière à ne pas
occasionner, après déclenchement, un risque inutile pour le skieur.
6.1.1.6 La fixation doit avoir une conception externe qui n'entrave pas la pratique du ski ou ne présente
pas de risques inutiles de blessures lorsqu'elle est utilisée dans des conditions normales.
6.1.2 Manipulation
6.1.2.1 Instructions de montage
Le fabricant ou l'importateur doit fournir au détaillant des instructions de montage claires et compréhensibles.
Celles-ci doivent comporter au moins les indications suivantes :
a) un mode opératoire mécanique pour le réglage des valeurs de déclenchement de la fixation ;
b) les recommandations sur le choix des valeurs de déclenchement appropriées pour chaque skieur ;
c) les caractéristiques de semelle requises pour le bon fonctionnement de la fixation ;
d) les exigences relatives à la semelle de la chaussure et préparation pour la pose d’éléments additionnels
si nécessaire ;
e) la préparation et le montage de la fixation, par exemple l'utilisation d’un gabarit, la compatibilité avec le
ski, etc. ;
f) les instructions de réglage nécessaires pour prendre en compte les différentes longueurs et hauteurs de
semelles de chaussure, le centrage de la semelle et les moyens de contrôle du réglage en longueur ;
g) le mode de réalisation des essais de fonctionnement de base après montage ;
h) une recommandation relative au réglage de la fixation au moyen d’un appareil de réglage ;
i) les modes opératoires d'intervention en cas de défaut de fonctionnement pour déclenchement non
symétrique et réajustement.
6.1.2.2 Instructions d’utilisation
Chaque fixation doit être livrée avec un mode d’emploi clair et compréhensible pour le skieur. Ce mode
d'emploi doit comporter au moins les indications suivantes :
a) une mise en garde concernant les risques engendrés par une modification importante du réglage
recommandé ;
b) les instructions relatives à la manière de chausser et de déchausser, de ramener la fixation dans sa
position initiale après un déclenchement et à la manière d'ouvrir la fixation après une chute dans une
position difficile ;
c) des recommandations permettant d’éviter les problèmes, par exemple augmentation du niveau de
déclenchement avec le temps ;
8 © ISO 2011 – Tous droits réservés

---------------------- Page: 13 ----------------------
ISO/DIS 9462

d) les instructions relatives à l’entretien, au stockage et au contrôle de la fixation ;
e) des recommandations concernant le réglage de la fixation par un spécialiste au moyen d’un appareil de
réglage et concernant le contrôle annuel de ce réglage ;
f) une mise en garde indiquant que, dans la neige profonde, le frein seul n’est pas suffisant pour éviter la
perte du ski ;
g) les informations relatives aux chaussures de ski appropriées à la conception de la fixation.
6.2 Essais de déclenchement — Réglages, reproductibilité et symétrie des valeurs de
déclenchement
6.2.1 Exigences
6.2.1.1 Dispersion des valeurs
La différence entre chacune des cinq valeurs et leur moyenne ne doit pas dépasser ± 10 % de cette
moyenne.
6.2.1.2 Symétrie en torsion
La différence entre la moyenne des cinq valeurs de M dans une direction et la moyenne des dix valeurs de
z
⏐M⏐ ne doit pas dépasser ± 10 % de cette dernière moyenne.
z
6.2.1.3 Exactitude de l’échelle de réglage
La correspondance entre la valeur de déclenchement et la position de l'indicateur de l'échelle de réglage est
indiquée dans le Tableau 2.
Pour M , la tolérance est de ± 5 Nm pour Z = 1, puis elle croît de façon linéaire jusqu'à ± 10 Nm pour Z = 10.
z
Pour M , la tolérance est calculée par la prise en compte de la relation entre M et M indiquée dans le
y y z
Tableau 2.
NOTE Pour déterminer les tolérances sur M et M , utiliser les Figures D.1 et D.2.
z y
Cette exigence s'applique à chacune des valeurs moyennes des dix valeurs de ⏐M⏐ ainsi qu'à chacune des
z
valeurs moyennes des cinq valeurs de M correspondant aux réglages L , 1/3, 2/3 et L .
2 3
y
Pour le réglage maximal (limite L , c'est-à-dire en dehors de l'échelle), ces valeurs moyennes ne doivent pas
4
dépasser de plus de 20 % les valeurs moyennes correspondant à la limite L .
3
6.2.2 Essais
6.2.2.1 Échantillonnage
Effectuer l’essai sur quatre fixations choisies de manière aléatoire dans un lot de six fixations. Si les
exigences précédemment mentionnées en 6.2.1 ne sont pas satisfaites, deux des quatre fixations peuvent
être remplacées par les deux fixations restantes du lot.
© ISO 2011 – Tous droits réservés 9

---------------------- Page: 14 ----------------------
ISO/DIS 9462

6.2.2.2 Choix des réglages
Les essais doivent être effectués à température ambiante (23 ± 5) °C, la semelle et les fixations étant sèches,
pour les réglages suivants :
⎯ limite L ;
2
⎯ à environ 1/3 de l’échelle ;
⎯ à environ 2/3 de l’échelle ;
⎯ limite L ;
3
⎯ limite L .
4
Les essais doivent être effectués avec la longueur de semelle correspondant au repère de réglage,
conformément au Tableau 2.
Tableau 2 — Échelle de réglage
Longueur de
Repère de réglage Couples de déclenchement
semelle
M M
Z l
z y
Nm Nm mm
0,5 5 18 200
1 10 37 225
1,5 15 55 243
2 20 75 258
2,5 25 94 270
3 30 114 280
3,5 35 134 290
4 40 154 298
4,5 45 175 306
5 50 196 314
5,5 55 218 320
6 60 239 327
6,5 65 261 333
7 70 284 339
7,5 75 307 344
8 80 330 350
8,5 85 353 355
9 90 377 360
9,5 95 401 364
10 100 425 369

10 © ISO 2011 – Tous droits réservés

---------------------- Page: 15 ----------------------
ISO/DIS 9462

Pour chaque réglage, déclencher chacune des quatre fixations cinq fois en torsion à droite (+ M ), cinq fois en
z
torsion à gauche (– M ) et cinq fois en chute en avant (M ).
z y
6.2.2.3 Calcul des valeurs moyennes
Pour chaque réglage et chaque fixation, calculer les valeurs suivantes :
⎯ valeur moyenne des cinq valeurs de
...
