ISO 11363-1:2010
(Main)Gas cylinders — 17E and 25E taper threads for connection of valves to gas cylinders — Part 1: Specifications
Gas cylinders — 17E and 25E taper threads for connection of valves to gas cylinders — Part 1: Specifications
ISO 11363-1:2010 specifies dimensions and tolerances for taper screw threads of nominal diameter 17,4 mm (designated 17E) and 25,8 mm (designated 25E) used for the connection of valves to gas cylinders. It does not cover the connection requirements for: mechanical strength; gas tightness; capability of repeated assembly and dismounting operations. Gauge inspection is covered by ISO 11363-2.
Bouteilles à gaz — Filetages coniques 17E et 25E pour le raccordement des robinets sur les bouteilles à gaz — Partie 1: Spécifications
L'ISO 11363-1:2010 spécifie les dimensions et tolérances des filetages coniques à vis, de diamètre nominal 17,4 mm (désigné 17E) et 25,8 mm (désigné 25E), utilisés pour raccorder les robinets sur les bouteilles à gaz. Elle ne comporte pas les exigences de raccordement suivantes: résistance mécanique; étanchéité au gaz; capacité à répéter les opérations de montage et de démontage. Les calibres de contrôle font l'objet de l'ISO 11363-2.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 11363-1
First edition
2010-05-15
Gas cylinders — 17E and 25E taper
threads for connection of valves to gas
cylinders —
Part 1:
Specifications
Bouteilles à gaz — Filetages coniques 17E et 25E pour le raccordement
des robinets sur les bouteilles à gaz —
Partie 1: Spécifications
Reference number
ISO 11363-1:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 11363-1:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11363-1:2010(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Terms and definitions .1
2.1 General .1
2.2 Terms relating to cones.2
2.3 Terms relating to diameter .2
2.4 Terms relating to reference .3
3 Requirements.4
3.1 Thread handedness.4
3.2 Taper.4
3.3 Thread profile.4
3.4 Pitch, P.4
3.5 Dimensions .4
4 Thread end finish.7
5 Marking.8
Bibliography.9
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 11363-1:2010(E)

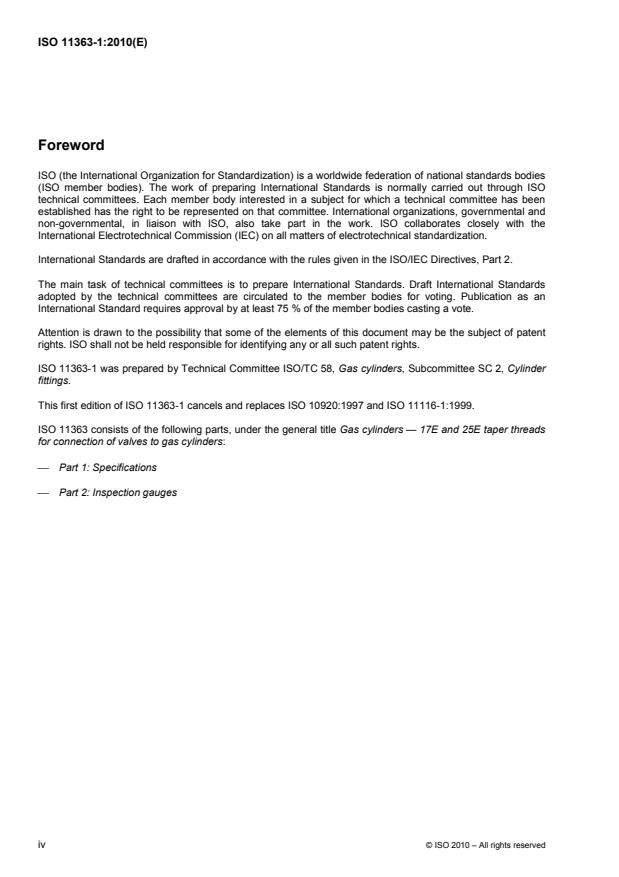

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11363-1 was prepared by Technical Committee ISO/TC 58, Gas cylinders, Subcommittee SC 2, Cylinder
fittings.
This first edition of ISO 11363-1 cancels and replaces ISO 10920:1997 and ISO 11116-1:1999.
ISO 11363 consists of the following parts, under the general title Gas cylinders — 17E and 25E taper threads
for connection of valves to gas cylinders:
⎯ Part 1: Specifications
⎯ Part 2: Inspection gauges
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 11363-1:2010(E)
Introduction
Gas cylinders intended to contain compressed, liquefied or dissolved gas under pressure are fitted with
accessories to allow release and refilling of gas. Hereinafter, the term “valve” will apply to such accessories.
The connection between cylinder and valve is obtained by assembly of two taper-threads (an external one on
the valve stem and an internal one in the cylinder neck), both having the same nominal taper, thread pitch and
thread profile.
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11363-1:2010(E)
Gas cylinders — 17E and 25E taper threads for connection of
valves to gas cylinders —
Part 1:
Specifications
1 Scope
This part of ISO 11363 specifies dimensions and tolerances for taper screw threads of nominal diameter
17,4 mm (designated 17E) and 25,8 mm (designated 25E) used for the connection of valves to gas cylinders.
It does not cover the connection requirements for:
⎯ mechanical strength;
⎯ gas tightness;
⎯ capability of repeated assembly and dismounting operations.
Gauge inspection is covered by ISO 11363-2.
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
2.1 General
2.1.1
basic profile
theoretical profile, when the profile of the external thread coincides with the profile of the internal thread
2.1.2
design profile
design profile differs from the basic profile due to the radius of the root, necessary for manufacturing and
strength requirements
NOTE For such a profile, manufacturing tolerances are taken into account.
2.1.3
length of external thread, l
2
length of full form thread on the valve stem, measured along the cone axis from the reference plane A
NOTE See Figu
...
NORME ISO
INTERNATIONALE 11363-1
Première édition
2010-05-15
Bouteilles à gaz — Filetages coniques
17E et 25E pour le raccordement des
robinets sur les bouteilles à gaz —
Partie 1:
Spécifications
Gas cylinders — 17E and 25E taper threads for connection of valves to
gas cylinders —
Part 1: Specifications
Numéro de référence
ISO 11363-1:2010(F)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 11363-1:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11363-1:2010(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Termes et définitions .1
2.1 Généralités .1
2.2 Termes relatifs aux cônes .2
2.3 Termes relatifs au diamètre.3
2.4 Termes relatifs à la référence.3
3 Exigences.4
3.1 Sens du filetage .4
3.2 Conicité.4
3.3 Profil du filetage .4
3.4 Pas, P .4
3.5 Dimensions .4
4 Finition des extrémités de filetage .7
5 Marquage.8
Bibliographie.9
© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 11363-1:2010(F)

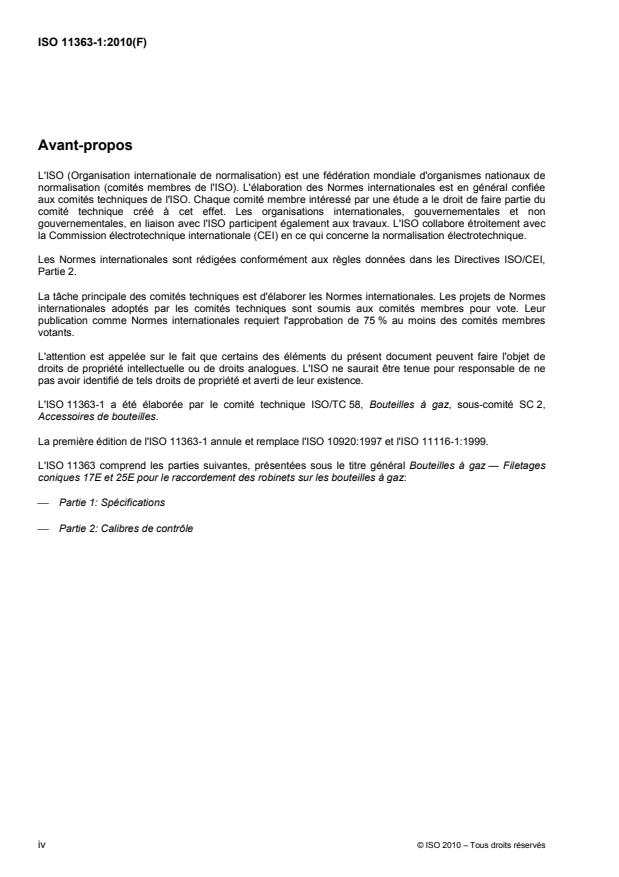

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 11363-1 a été élaborée par le comité technique ISO/TC 58, Bouteilles à gaz, sous-comité SC 2,
Accessoires de bouteilles.
La première édition de l'ISO 11363-1 annule et remplace l'ISO 10920:1997 et l'ISO 11116-1:1999.
L'ISO 11363 comprend les parties suivantes, présentées sous le titre général Bouteilles à gaz — Filetages
coniques 17E et 25E pour le raccordement des robinets sur les bouteilles à gaz:
⎯ Partie 1: Spécifications
⎯ Partie 2: Calibres de contrôle
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 11363-1:2010(F)
Introduction
Les bouteilles à gaz destinées à contenir des gaz comprimés, liquéfiés ou dissous sous pression sont
équipées d'accessoires permettant la vidange et le remplissage en gaz. Le terme «robinet» employé ci-après
s'applique à de tels accessoires.
Le raccordement du robinet sur la bouteille est obtenu par l'assemblage de deux filetages coniques (un
filetage extérieur sur la queue du robinet, et un filetage intérieur sur le goulot de la bouteille); tous deux ont la
même conicité nominale, le même pas et le même profil.
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11363-1:2010(F)
Bouteilles à gaz — Filetages coniques 17E et 25E pour le
raccordement des robinets sur les bouteilles à gaz —
Partie 1:
Spécifications
1 Domaine d'application
La présente partie de l'ISO 11363 spécifie les dimensions et tolérances des filetages coniques à vis, de
diamètre nominal 17,4 mm (désigné 17E) et 25,8 mm (désigné 25E), utilisés pour raccorder les robinets sur
les bouteilles à gaz.
Elle ne comporte pas les exigences de raccordement suivantes:
⎯ résistance mécanique;
⎯ étanchéité au gaz;
⎯ capacité à répéter les opérations de montage et de démontage.
Les calibres de contrôle font l'objet de l'ISO 11363-2.
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
2.1 Généralités
2.1.1
profil de base
profil théorique, lorsque le profil du filetage extérieur coïncide avec le profil du filetage intérieur
2.1.2
profil de conception
le profil de conception diffère du profil de base du fait de l'arrondi du fond de filet, nécessaire par exigences
de fabrication et de résistance mécanique
NOTE Dans un tel profil, les tolérances de fabrication sont prises en compte.
2.1.3
longueur du filetage extérieur, l
2
longueur de filets complets sur la queue de robinet, mesurée le long de l'axe du cône à partir du plan de
référence A
NOTE Voir Figure 1, Tableau 1 et Tableau 3.
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 11363-1:2010(F)
2.1.4
longueur de filetage intérieur, L
2
longueur de filets complets dans le goulot de la bouteille, mesurée le long de l'axe du cône à partir
...
