ISO 11807-2:2001

INTERNATIONAL ISO
STANDARD 11807-2
NORME
First edition
Première édition
INTERNATIONALE
2001-07-01
Integrated optics — Vocabulary —
Part 2:
Terms used in classification
Optique intégrée — Vocabulaire —
Partie 2:
Termes utilisés pour la classification
Reference number
Numéro de référence
ISO 11807-2:2001(E/F)
©
ISO 2001

---------------------- Page: 1 ----------------------
ISO 11807-2:2001(E/F)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2001
The reproduction of the terms and definitions contained in this International Standard is permitted in teaching manuals, instruction booklets,
technical publications and journals for strictly educational or implementation purposes. The conditions for such reproduction are: that no modifi-
cations are made to the terms and definitions; that such reproduction is not permitted for dictionaries or similar publications offered for sale; and
that this International Standard is referenced as the source document.
With the sole exceptions noted above, no other part of this publication may be reproduced or utilized in any form or by any means, electronic or
mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body in
the country of the requester.
La reproduction des termes et des définitions contenus dans la présente Norme internationale est autorisée dans les manuels d'enseignement,
les modes d'emploi, les publications et revues techniques destinés exclusivement à l'enseignement ou à la mise en application. Les conditions
d'une telle reproduction sont les suivantes: aucune modification n'est apportée aux termes et définitions; la reproduction n'est pas autorisée
dans des dictionnaires ou publications similaires destinés à la vente; la présente Norme internationale est citée comme document source.
À la seule exception mentionnée ci-dessus, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit
et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'ISO à l'adresse ci-aprèsou
du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland/Imprimé en Suisse
ii © ISO 2001 – All rights reserved/Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 11807-2:2001(E/F)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 11807 may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 11807-2 was prepared by Technical Committee ISO/TC 172, Optics and optical
instruments, Subcommittee SC 9, Electro-optical systems.
ISO 11807 consists of the following parts, under the general title Integrated optics — Vocabulary:
— Part 1: Basic terms and symbols
— Part 2: Terms used in classification
© ISO 2001 – All rights reserved/Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 11807-2:2001(E/F)

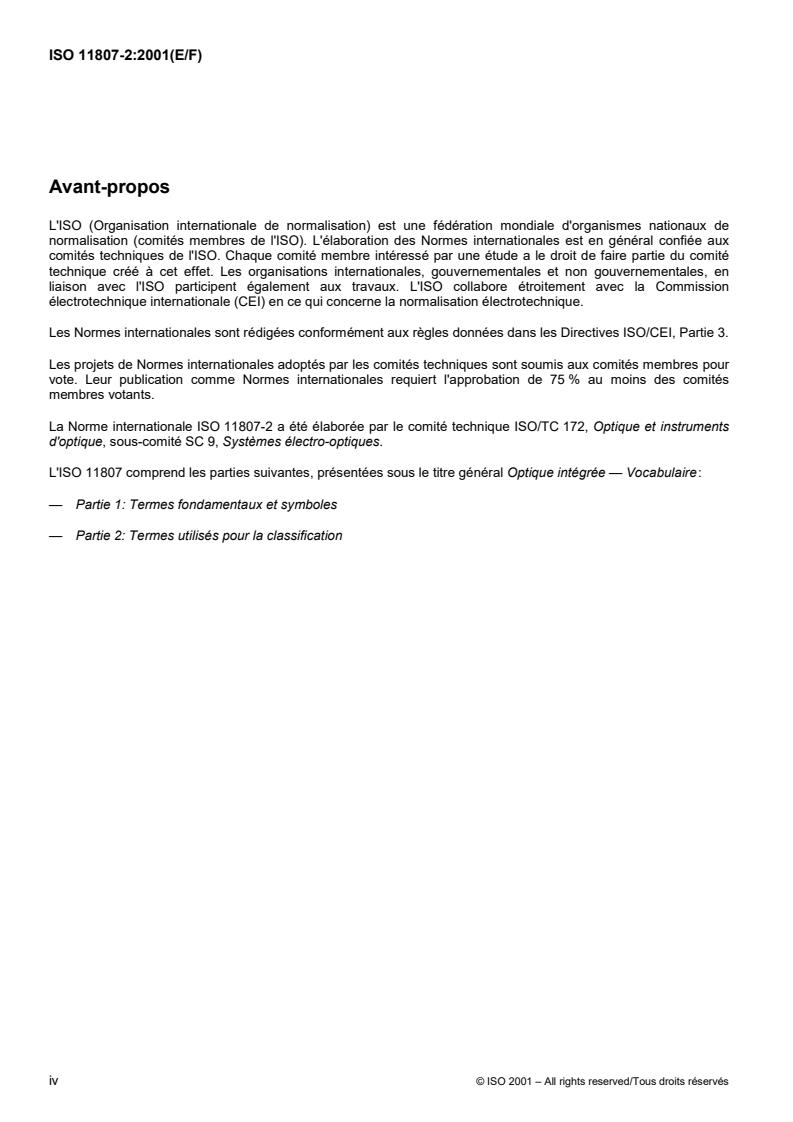

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 11807-2 a étéélaborée par le comité technique ISO/TC 172, Optique et instruments
d'optique, sous-comité SC 9, Systèmes électro-optiques.
L'ISO 11807 comprend les parties suivantes, présentées sous le titre général Optique intégrée — Vocabulaire:
— Partie 1: Termes fondamentaux et symboles
— Partie 2: Termes utilisés pour la classification
iv © ISO 2001 – All rights reserved/Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 11807-2:2001(E/F)
Introduction
Integrated optical devices are classified using three major fields based on user-oriented criteria. In the following
text, the attribute “integrated optical” will usually be omitted.
The first criterion for classification is that the devices may be single-mode or multi-mode components.
Secondly, integrated optical devices are classified according to complexity of the configuration (see clause 2 and
Figure 1: elements, chips, and devices).
The third criterion for classification is the function of the component. In 2.2, components are classified according to
a general definition of the function, (passive, controllable, active). In 2.3, more specific subclassification is made
according to functional criteria. The functional classification is defined for integrated optical elements, but can also
be used in a similar manner for chips and devices. In the latter cases, the classification refers to the element of
highest functional complexity (i.e. passive, controllable, active).
© ISO 2001 – All rights reserved/Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 11807-2:2001(E/F)
Introduction
La classification des composants optiques intégrés se fait en distinguant trois domaines majeurs selon les critères
d'utilisation. Dans la suite du texte, l'expression «optique intégrée» sera fréquemment omise.
En premier lieu, les composants peuvent être monomode ou multimode.
En second lieu, les dispositifs optique intégréssont classés selon la complexité de configuration (voir article 2 et
Figure 1: éléments, circuits et dispositifs).
Un troisième critère pour la classification est la fonction d'un composant optique intégré. En 2.2, les composants
sont classés selon une définition générale de la fonction (passive, contrôlable, active). En 2.3, une sous-
classification plus spécifique est faite selon les critères fonctionnels. La classification fonctionnelle est définie pour
les éléments optiques intégrés, mais peut aussi être utiliséede façon identique pour les circuits et les dispositifs.
Dans ces derniers cas, la classification se réfère à l'élément de plus haute complexité fonctionnelle (c'est-à-dire
passive, contrôlable, active).
vi © ISO 2001 – All rights reserved/Tous droits réservés

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD
ISO 11807-2:2001(E/F)
NORME INTERNATIONALE
Integrated optics — Optique intégrée —
Vocabulary — Vocabulaire —
Part 2: Partie 2:
Terms used in classification Termes utilisés pour la
classification
1 Scope 1 Domaine d'application
This part of ISO 11807 defines terms used in the La présente partie de l’ISO 11807 définit les termes
classification of integrated optical elements, integrated utilisés pour la classification des éléments optiques
optical chips and integrated optical devices, which find intégrés, des circuits optiques intégrés et des dispo-
applications, for example, in the fields of optical com- sitifs optiques intégrés, qui trouvent leurs applications,
munications and sensors. par exemple, dans les domaines des communications
optiques et des capteurs.
NOTE Basic terms and definitions are given in
ISO 11807-1.
NOTE Les termes fondamentaux et leurs définitions
sont donnés dans l’ISO 11807-1.
2 Terms and definitions 2 Termes et définitions
2.1 Types of component configuration 2.1 Types de configuration de composants
2.1.1 2.1.1
integrated optical element élément optique intégré
optical element which performs a basic function of in- élément optique qui assure une fonction de base de
tegrated optics l'optique intégrée
See Figure 1. Voir Figure 1.
2.1.2 2.1.2
integrated optical chip circuit optique intégré
monolithic unit which contains at least one integrated unité monobloc qui contient au moins un élément op-
optical element tique intégré
See Figure 1. Voir Figure 1.
2.1.3 2.1.3
integrated optical device dispositif optique intégré
packaged integrated optical chip circuit optique intégré conditionné
NOTE The packaging may consist at a minimum of NOTE Le conditionnement peut consister au moins en
one optical input and/or output connection and/or electrical une connexion optique d'entrée et/ou de sortie, et/ou des
connections and/or a housing. connexions électriques et/ou un logement.
See Figure 1. Voir Figure 1.
© ISO 2001 – All rights reserved/Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 11807-2:2001(E/F)
a) b) c)
a) Integrated optical element a) Élément optique intégré
b) Integrated optical chip b) Circuit optique intégré
c) Integrated optical device c) Dispositif optique intégré
Key Légende
1 Interfaces 1 Interfaces
Figure 1 — Illustration of the classification into Figure 1 — Illustration de la classification en
elements, chips and devices éléments, circuits et dispositifs
2.2 Types of function 2.2 Types de fonctions
NOTE The types of function defined here are specified NOTE Les types de fonctions définies ici sont spéci-
for elements, whereby they are valid for all corresponding fiées pour les éléments, moyennant quoi elles sont valides
component configurations. pour toutes les configurations de composants correspon-
dantes.
2.2.1 2.2.1
passive integrated optical element élément optique intégré passif
element based on the principle of waveguiding and élément basé sur le principe du guidage d'onde et
radiation interference, respectively, without external d'interférence de rayonnement optique, respective-
influence on the refractive index and fitted exclusively ment sans influence extérieure sur l'indice de réfrac-
with optical inputs and outputs tion, et adapté exclusivement à des entrées et des
sorties optiques
NOTE This element is employed for changing the di-
rection, distributing, combining, transforming and filtering of
NOTE Cet élément est employé dans le changement
guided radiation waves.
de direction, la distribution, la combinaison, la transforma-
tion et le filtrage des ondes lumineuses guidées.
2.2.2 2.2.2
controllable integrated optical element élément optique intégré contrôlable
element which can be influenced by various physical élément qui peut être influencé par différents effets
effects [e.g. electro-optical, acousto-optical, piezo- physiques, par exemple effets électro-optiques,
optical, thermo-optic or electro-absorptive material acousto-optiques, piezo-optiques, thermo-optiques ou
characteristics which can be used to change the l'électro-absorption, qui peuvent être utiliséspourmo-
(complex) refractive index] difier l'indice de réfraction (complexe)
NOTE In the case of electro-optical control, the refrac- NOTE Dans le cas de contrôle acousto-optique, l'in-
tive index can be changed by the penetration of an electric dice de réfraction change par la pénétration d'un champ
field, or acousto-optical control by a surface acoustic wave électrique, ou par une onde acoustique de surface (SAW).
(SAW).
2.2.3 2.2.3
active integrated optical element élément optique intégré actif
element based on photo-effect and emission élément basé sur l'effet de photo-émission
NOTE 1 Functions in this category include the genera- NOTE 1 Les fonctions de cette catégorie incluent la gé-
tion of optical signals (conversion of electrical signals into nération de signaux optiques (conversion de signaux élec-
optical signals), amplification or detection (conversion of op- triques en signaux optiques), l'amplification ou détection
2 © ISO 2001 – All rights reserved/Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 11807-2:2001(E/F)
tical signals into electrical signals) of guided radiation (conversion de signaux optiques en signaux électriques)
waves. d'ondes de lumière guidée.
NOTE 2 Included in this category are injection diode la- NOTE 2 Sont inclus dans cette catégorie les diodes la-
sers, optical amplifiers and photodetectors integrated with sers à injection, les amplificateurs optiques et les photodé-
waveguides. tecteurs intégrés avec des guides d'onde.
2.3 Passive elements and chips 2.3 Éléments et circuits passifs
2.3.1 2.3.1
slab waveguide guide d'onde plan
waveguide which confines the radiation only perpen- guide d'onde qui limite le rayonnement optique uni-
dicular to the substrate quement perpendiculairement au substrat
2.3.2 2.3.2
strip waveguide microguide d'onde
element which confines the radiation in a two-dimen- guide d'onde qui limite le rayonnement optique uni-
sional cross-sectional area perpendicular to the sub- quement dans une section bidimensionnelle le long
strate surface along a one-dimensional path d'un trajet unidimensionnel perpendiculaire à la sur-
face du substrat
NOTE In general the core or, in the case of a graded
index profile, the corresponding core area, may be formed
NOTE En général, le cœur, ou la zone du cœur cor-
as:
respondante dans le cas d'un profil en gradient d'indice,
peut avoir la forme de:
� embedded channel [see Figure 2a)] or buried channel
[see Figure 2b];
� canal encastré [voir Figure 2a)] ou enterré [voir Figure
2b)];
� ridge on a substrate [see Figure 2c)];
� crête sur un substrat [voir Figure 2c)];
� ridge in a waveguiding layer [see Figure 2d)] or rib on
a waveguiding layer [strip-loaded waveguide; see � crête dans une couche de guide d’onde [voir Figure
Figure 2e)]. 2d)] ou nervure sur une couche de guide d’onde [voir
Figure 2e)].
2.3.3 2.3.3
branch jonction
element which divides an input strip waveguide into élément qui divise un microguide d'onde d'entréeen
multiple output strip waveguides de multiple microguides d'onde de sortie
NOTE Depending on the application, a distinction is NOTE Selon l'application, une distinction est faite entre
made between a divider usually a 1 � M divider and a com- un diviseur, généralement un diviseur 1 � M, et un combi-
biner, usually a N � 1 combiner. neur, généralement un combineur N � 1.
2.3.4 2.3.4
tap prise
element which couples a given portion of radiation out élément qui couple une portion donnéedelalumière
of a strip waveguide into another waveguide branch- d’un microguide d’onde avec un autre guide d'onde
ing out of the side of the original waveguide branché sur le côté du guide d’onde d’origine
2.3.5 2.3.5
Y-branch jonction Y
element which divides the power of a guided radiation élément qui divise la puissance d'une onde lumineuse
wave into two radiation waves, usually of the same guidée en deux ondes de rayonnement optique habi-
power and phase shift tuellement de même puissance et subissant le même
changement de phase
© ISO 2001 – All rights reserved/Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 11807-2:2001(E/F)
a) b)
c) d)
e)
a) Embedded channel a) Canal encastr
...
