ISO 396-3:1980
(Main)Products in fibre reinforced cement — Part 3: Cellulose-asbestos-cement flat sheets
Products in fibre reinforced cement — Part 3: Cellulose-asbestos-cement flat sheets
Specifies the characteristics, testing, marking and acceptance test of cellulose asbestos-cement flat sheets, which are classified in three categories according to the value of the minimum bending strength.Asbestos-cement flat sheet are dealt with in ISO 296-1 and silica asbestos-cement flat sheets in ISO 396-2.
Produits en ciment renforcé par des fibres — Partie 3: Plaques planes en amiante-ciment- cellulose
General Information
Buy Standard
Standards Content (Sample)
International Standard 39613
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWvlEWYHAPOAHAR OPrAHM3A~MR i-l0 CTAH~APTbl3AL&lbl.ORGANISATION INTERNATIONALE DE 6JORMALISATION
Products in fibre reinforced cement -
Part 3 : Cellulose-asbestos-cement flat sheets
Partie 3 : Plaques planes en amian te-Ciment-celulose
Produits en Ciment renforch par des fibres -
First edition - 1980-08-15
U DC 691.328.5-415. Ref. No. ISO 396/3-1980 (E)
asbestos cement products, cellulose, plates, specifications,
Descriptors : dimensions, dimensional tolerantes, form tolerantes, mechanical
properties, physical properties, tests, physical tests, mechanical tests, dimensional measurement, density measurement, bending stress, rupture
stress, acceptance inspection.
Price based on 8 pages
---------------------- Page: 1 ----------------------

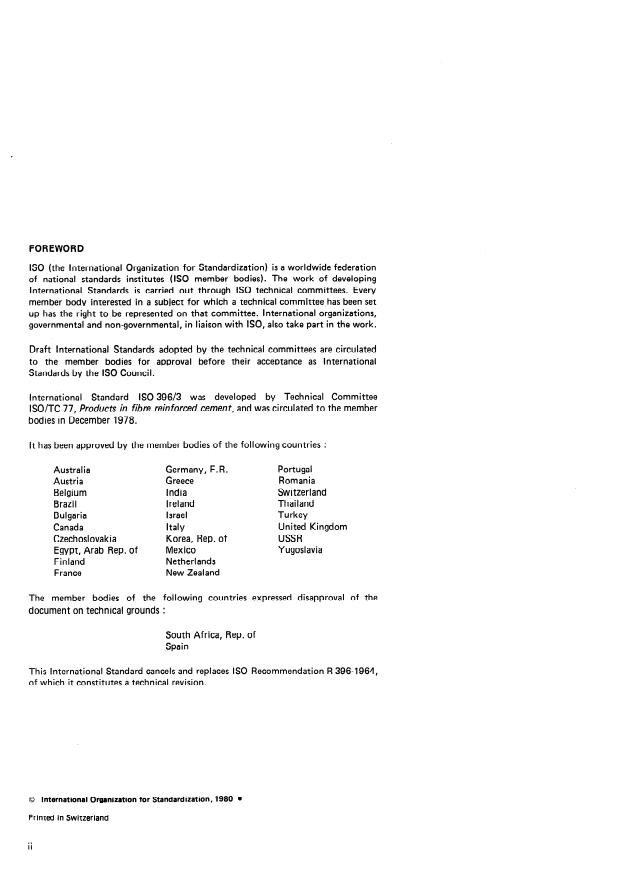

FOREWORD
ISO (the International Organization for Standardization) is a worldwide federation
of national Standards institutes (ISO member bodies). The work of developing
International Standards is carried out through ISO technical committees. Every
member body interested in a subject for which a technical committee has been set
up has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated
to the member bodies for approval before their acceptance as International
Standards by the ISO Council.
International Standard ISO 396/3 was developed by Technical Committee
lSO/TC 77, Products in fibre reinforced cement, and was circulated to the member
bodies in December 1978.
lt has been approved by the member bodies of the following countries :
Australia Germany, F.R. Portugal
Austria tireece Romania
Belgium lndia Switzerland
Brazi I Ireland Thailand
Bulgaria Israel Turkey
Canada Italy United Kingdom
Czechoslovakia Korea, Rep. of USSR
Egypt, Arab Rep. of Mexico Y ugoslavia
Finland Netherlands
France New Zealand
The member bodies of the following countries expressed disapproval of the
document on technical grounds
South Africa, Rep. of
Spain
This International Standard cancels and replaces ISO Recommendation R 396-1964,
of which it constitutes a technical revision.
0 htetnational Organkation for Standardkation, 1980 l
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
CONTENTS Page
Scope . 1
1
2 Field of application. . 1
1
3 References .
1
4 Characteristics .
1
...............................
4.1 Geometrical characteristics.
2
................................
4.2 Mechanical characteristics
2
4.3 Physical characteristics .
2
5 Methods of testing .
2
5.1 Geometrical controls. .
3
5.2 Physical tests. .
4
5.3 Mechanical tests. .
5
Marking .
6
5
7 Sampling, inspection and acceptance .
.................... 5
7.1 Inspection of each item of the consignment.
5
7.2 Inspection by sampling .
Annexes
A Acceptance tests. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
B Extracts from ISO 390, Asbestos-cement products -
Sampling and inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
. . .
Ill
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 396/3-1980 (EI
Products in fibre reinforced cement -
Part 3 : Cellulose-asbestos-cement flat sheets
4 CHARACTERISTICS
1 SCOPE
This part of ISO 396 specifies the characteristics of cellulose
4.1 Geometrical characteristics
asbestos-cement flat sheets, and establishes the control and
testing methods for the verification and determination of
4.1.1 Dimensions
the specif ied values.
The sheets are classified in three categories according to the TABLE 1 - Dimensions
value of the minimum bending strength.
Dimensions in millimetres
Asbestos-cement flat sheets are dealt with in ISO 396/1
and silica asbestos-cement flat sheets in ISO 396/2.
2 FIELD OF APPLICATION
(1 200)
1 500 X
This part of ISO 396 is applicable to cellulose asbestos-
1 800 X X
cement flat sheets consisting essentially of an inorganic
2 000 X
hydraulic binder or a Chemical combination of silica and
2 100 X X
inorganic hydraulic binder- ‘) reinforced by asbestos and
2 400 X X
cellulose fibres to which other fibres may be added.
2 500 X
Fillers and Pigments which are compatible with asbestos-
2 700 X X
cement may be added.
2 800 X
lt is not applicable to the following products : 3 000 X X X
(3 600)
a) asbestos-cement flat sheets;
b) silica asbestos-cement flat sheets;
NOTES
c) non-combustible fibre reinforced boards of Calcium
1 Where sheets are for use in dimensionally co-ordinated
silicate or cement for insulation and fire protection
construction, the tolerantes on length and width shall be expressed
as negative deviations from the dimensions given in table 1 which shall
(ISO 1896).
be regarded as Co-Ordination dimensions.
2 The dimensions (width and length) shown in table 1 may be
3 REFERENCES increased by 20 mm to 30 mm (oversize sheets) for applications
where the sheet is required to be tut by the User.
ISO 390, Asbestos-cement products - Sampling and
3 Values which are not in brackets are preferred sizes.
inspection.
4 Other dimensions may be supplied by mutual agreement between
ISO 1006, Modular Co-Ordination - Basic module. the purchaser and the manufacturer.
1) National Standards may specify the binder to be used.
---------------------- Page: 5 ----------------------
ISO 396/3-1980 (E)
TABLE 2 - Rending strengthj )
4.1.2 Thicknesses
The thickness range for Standard sheets is :
Minimum values
-
:3-5-8-IO-15-20mm
Primary series (A series)
- Secondary series (B series) : 2 - 4 - 6 - 8 - 10 - 12 -
15-20mm
4.1.3 Tolerantes on dimensions
On length and width :
1) In the case where the direction of the fibres is difficult to
+ 0,5 %, with a maximum of + 8 mm identify (sec 5.3.11, the lower value obtained shall be more than the
value of the first column and the higher value shall not be less than
These tolerantes are not applicable to oversize sheets. The the corresponding value of the second column.
method of measurement is given in 5.1.2.
On thickness e :
TAB LE 3 - Densities
- from 3 to 5 mm : + 0,5 mm
Minimum density,
Category of sheet
g/cm3
- from 6 to 25 mm : It 0,l e mm (k 10 %)
The maximum differente between extreme values of the
thickness measurements within a sheet shall not exceed
IO % of the maximum measured value.
The method of measurement is given in 5.1.3.
NOTE - Closer tolerantes may be adopted by agreement between
the manufacturer and the purchaser.
5 METHODS OF TESTING
4.1.4 Tolerantes on shape 5.1 Geometrical controls
(Not applicable to oversize sheets).
5.1.1 Equipment
5.1.1.1 Smooth, flat inspection surface large enough to
4.1.4.1 Straightness of edges
take the sheet.
The tolerante on the straightness of edges is 2 mm/m for
Two metal rules may be fixed at right angles along the
the relevant dimension (length or width). The method of
edges of the inspection surface. The straightness of each
measurement is given in 5.1.4.
metal rule shall be at least 0,3 mm/m and the right angle
shall be accurate to at least 0,l % (less than 1 mm deviation
from normal per metre sf length) or 0,001 rad.
4.1.4.2 Squareness of edges
Alternatively, a portable Square may be used. The same
The tolerante on squareness of the edges is maximum
requirements for straightness and angularity apply.
3 mm/m. The method of measurement is given in 5.1.5.
5.1.1.2 Suitable metal rulers, capable of being read to
0,5 mm.
4.2 Mechanical characteristics
5.1.1.3 Micrometer, reading at least to 0,05 mm with flat
In the test conditions defined in 5.3, the values of the
metal jaws at least 10 mm in diameter.
bending strength which determine the category of the
sheet shall be at least equal to the values shown in table 2.
5.1.2 Measurement of width and length
For each dimension, carry out three measurements, avoiding
4.3 Physicd characteristics
taking the measurement over a local deformation which
could be considered as a visual defect.
4.3.1 Density
Smooth any rough areas.
In the test conditions laid down in 5.2.1, the sheets shall
have a density at least equal to the value shown in table 3, Verify that the temperature is 23 + 5 “C and the relative
depending on the category to which they belong. humidity (50 + IO) %.
2
---------------------- Page: 6 ----------------------
lSO396/3=1980(E)
Take each reading to the nearest 0,5 mm. corner from the small arm of the Square. Consider the
tolerante given in 4.1.4.2.
given in
Verify that each value is inside the tolerantes
4.1.3.
5.2 Physical tests
5.13 Measurement of thickness
5.2.1 Determination of density
Carry out three measureme nts at one end over width with
the micrometer as indicated below
For pre ference, use as a test piece a specimen from bending
e three meas uremen test or, instead, a Sample of equivalent dimensions.
Verify that the arithmetic mean of th
is inside the tolerantes given in 4 J.3.
Determine the mass by drying out the test piece in an
oven at 100 to 105 “C until the differente between two
Verify that the maximum differente between extreme
consecutive weighings in an interval not less than 2 h
values of the measurement is inside the tolerantes gfven
is less than 0,l g.
in 4.1.3.
Determine the volume using a method having an accuracy
5.1.4 Measurement of the straightness of edges
of 2 %; in the case of immersion in water the test piece
shall be saturated in water beforehand.
Apply the edge to the relevant arm of the Square.
Measure to the nearest 0,5 mm, by means of a steel rule,
5.2.2 Expression of results
the greatest Separation between the edge of the sheet and
the arm of the Square. Tolerantes given in 4.1.4.1 shall be The density is given by the formula
taken into account.
m
-i
5.1.5 Measurement of the out-of-squareness of the sheet
where
Place each of the four corners of the sheet in succession
between the arms of the Square keeping on the one band
m is the mass of the test piece after drying, in grams;
the large side against the large arm and on the other hand
V is the volume of the test piece, in cubic centimetres.
the small side in contact with the small arm.
lt shall not be less than the values specified in table 3.
In this Position, measure the distance of the apex of the
3
---------------------- Page: 7 ----------------------
ISO 396/3-1980 (E)
5.3.1.2 Test equipment
5.3 Mechanical tests
5.3.1 Bending strength
5.3.1.2.1 Load test machine fitted with a bending test
attachment as detailed below.
5.3.1.1 Test pieces
a) The bending test attachment shall have two parallel
a) Preparation
supports with a distance between th
...
4*-
0 39613
Norme internationale
g
+!giiij&~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlONOME)I(C?YHAPO~HAFI OPI-AHH3AWlfl fl0 CTAH&WTH3AlJ4M.ORGANlSATlON iNTERNATlONALE DE NORMALISATION
Produits en ciment renforc6 par des fibres -
Partie 3 : Plaques planes en amiante-ciment-cellulose
Part 3 : Cellulose-asbestos-cement flat sheets
Products in fibre reinforced cement -
Premihe bdition - 1980-08-15
Gz
CDU 691.328.5-415 Mf. no : IS0 3S6/3-1980 (F)
-
Descripteurs : produit en amiante-ciment, cellulose, plaque, specification, dimension, tolerance de dimension, tolerance de forme, proprieti!
mecanique, propriete physique, essai, essai physique, essai mecanique, mesurage de dimension, mesurage de densite, contrainte de flexion,
contrainte a la rupture, controle de reception.
s:
Prix base sur 8 pages
-
---------------------- Page: 1 ----------------------

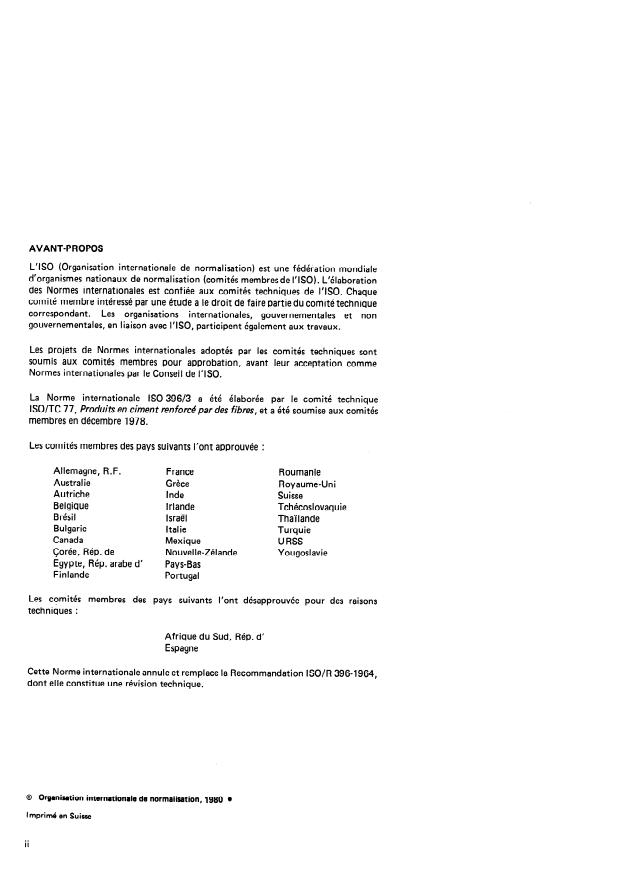

AVANT-PROPOS
L’ISO (Organisation internationale de normalisation) est une federation mondiale
d’organismes nationaux de normalisation (comites membresde I’ISO). L’elaboration
des Normes internationales est confide aux comites techniques de I’ISO. Chaque
comite membre interesse par une etude a le droit de faire partie du comite technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent egalement aux travaux.
Les projets de Normes internationales adopt& par les comites techniques sont
soumis aux comites membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I’ISO.
La Norme internationale IS0 396/3 a ete elaboree par le comite technique
lSO/TC 77, Produits en ciment renfo&par des fibres, et a ete soumise aux comites
membres en decembre 1978.
Les comites membres des pays suivants I’ont approuvee :
Allemagne, R.F. France Roumanie
Austral ie Grece Royaume-Uni
Autriche lnde Suisse
Belgique lrlande Tchecoslovaquie
Bresil Israkil Thaiilande
Bulgarie ltalie Turquie
Canada Mexique U RSS
Co&e, Rep. de Nouvelle-Zelande Yougoslavie
Egypte, Rep. arabe d’ Pays-Bas
Finlande Portugal
Les comites membres des desapprouvee pour des raisons
suivants I’ont
Pays
techniques :
Afrique du Sud, Rep. d’
Espagne
Cette Norme internationale annule et remplace la Recommandation ISO/R 396-1964,
dont elle constitue une revision technique.
0 OrOanirrtion internrtionale de notmalisation, 1980 l
Impriti en Suisse
ii
---------------------- Page: 2 ----------------------
Page
SOMMAIRE
1
Objet .
1
1
Domaine d’application. .
2
1
References .
3
1
Caracteristiques .
4
1
..............................
Caracteristiques geometriques
4.1
2
...............................
4.2 Caracteristiques mkaniques
2
................................
4.3 Caracteristiques physiques
............................. 2
Methodes d’essai et de contrble
5
2
..................................
Contr6ies geometriques
5.1
3
......................................
5.2 Essais physiques.
4
.....................................
5.3 Essais mecaniques.
5
6 Marquage .
...................... 5
7 lkchantillonnage, contrijle et acceptation.
................... 5
7.1 Contrble sur chaque element de la fourniture.
5
..............................
7.2 Contrble par khantillonnage
Annexes
6
A Conditions de reception. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B Extraits de IWO 390, Produits en amiante-ciment - &hantil/onnage
7
et contrLVe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
---------------------- Page: 3 ----------------------
Page blanche
---------------------- Page: 4 ----------------------
-
IS0 396/3-1980 (F)
NORME INTERNATIONALE
Produits en ciment renforce par des fibres -
Partie 3 : Plaques planes en amiante-ciment-cellulose
4 CARACTiRlSTlQUES
1 OBJET
La presente partie de l’fSO/396 specific les caracteristiques
4.1 Caracthristiques ghomhtriques
des plaques planes en amiante-ciment-cellulose, ainsi que les
methodes de controle et d’essai destinees a la verification et
4.1.1 Formats
a la determination des valeurs specifiees.
TABLEAU 1 - Formats
Les plaques sont classees en trois categories, d’apres la
valeur minimale de la contrainte de rupture par flexion.
Dimensions en millimetres
amiante-ciment font I’objet
Les plaques planes en
de I’ISO 396/l, et celles en amiante-ciment-silice de
I’ISO 396/2.
(I 200)
1 500 X
2 DOMAINE D’APPLICATION
1 800 X X
La presente partie de I’ISO 396 est applicable aux plaques
2 000 X
planes en amiante-ciment-cellulose constituees d’un liant
2 100 X X
hydraulique inorganique ou d’une combinaison chimique
2 400 X X
de silice et d’un liant hydraulique inorganique renforce par
2 500 X
des fibres d’amiante et de cellulose avec ou sans addition
2 700 X X
d’autres fibres?
2 800 X
Des charges et des pigments compatibles avec I’amiante-
3 000 X X X
ciment peuvent etre ajoutes.
(3 600)
Elle n’est pas applicable aux produits suivants :
NOTES
a) plaques planes en amiante-ciment;
1 Lorsque les plaques sont utilisees dans la coordination modulaire,
b) plaques planes en amiante-ciment-silice;
les tolerances sur la longueur et la largeur doivent etre exprimees
comme &arts negatifs sur les dimensions donnees au tableau 1,
c) plaques incombustibles, a base de ciment, ou silico-
lesquelles doivent etre considerees comme des dimensions de
calcaires, renforcees par des fibres, pour I’isolation et
coordination.
la protection contre le feu (IS0 1896).
2 Les dimensions (longueur et largeur) indiquees dans le tableau 1
sont susceptibles d’etre augmentees de 20 6 30 mm (plaques
surdimensionnees) pour des usages qui exigent une decoupe ulterieure
3 REFERENCES
par I’utilisateur.
3 Les valeurs qui ne sont pas entre parentheses sont des formats
I SO 390, Produits en amian te-cimen t - khan tillonnage et
preferentiels.
con tro^fe.
4 D’autres formats peuvent etre fournis apt-es accord entre
IS0 1006, Coordination modulaire - Module de base. utilisateur et fabricant.
Les normes nationales peuvent specifier le liant 9 utiliser.
I)
---------------------- Page: 5 ----------------------
IS0 396/3-1980 (F)
TABLEAU 2 - Contrainte de rupture par flexionl )
4.1.2 ipaisseur
Les epaisseurs normalisees sont les suivantes :
Contrainte de rupture par flexion, N/mm2
Valeurs minimales
- Serie principale (serie A) : 3 - 5 - 8 - IO - 15 - 20 mm Catkgorie
Couteau de chargement Couteau de chargement
de la plaque
parallele aux f ibres perpendiculaire aux fibres
- Seriesecondaire (serieB):2-4-6-8-lo-12-15-
d’amiante de la plaque d’amiante de la plaque
20 mm
0 6 9
1 12 16
4.1.3 Tokances sur les dimensions
2 16 20
Sur la longueur et la largeur :
1) Dans le cas ou le sens des fibres n’est pas facilement identifiable
k 0,5 %, avec un maximum de + 8 mm
(voir 5.3.11, la valeur la plus faible obtenue doit etre superieure a
celle retenue dans la Ire colonne et la valeur la plus forte doit
Ces tolerances ne sont pas applicables aux plaques
etre superieure a la valeur correspondante de la 2” colonne.
surdimensionnees. La methode de mesurage est d&rite
en 5.1.2.
TABLEAU 3 - Masse volumique apparente
Sur les epaisseurs e :
Valeur minimale de la masse
- de3a5mm: + 0,5 mm
Catbgorie de la plaque
volumique apparente, g/cm3
I
- de6a25mm: +O,l emm (+ 10%)
0
W3
La difference maximale entre les valeurs extremes des
1
1
mesures de I’epaisseur d’une plaque ne doit pas depasser
2
1,3
30 % de la valeur maximale mesuree.
La methode de mesurage est d&rite en 5.1.3.
NOTE - Des tolerances plus serrees pourront etre adoptees apres
5 METHODES D’ESSAI ET DE CONTRi)LE
accord entre le fabricant et I’utilisateur.
5.1 Contr6les ghometriques
4.1.4 Tokances de forme
5.1.1 Appareillage
(Non applicables aux plaques surdimensionnees).
5.1.1.1 Surface de contrijle plane, lisse et rigide, de
dimensions appropriees aux dimensions des plaques.
4.1.4.1 Rectitude des rives
Le long des bords de cette surface de controle sont fixees
La tolerance de rectitude des rives est de 2 mm/m pour la
deux regles metalliques formant equerre droite a moins de
dimension consideree (longueur ou largeur). La methode de
0,3 mm/m, angulairement juste 6 moins de 0,l % (1 mm 5
mesurage est d&rite en 5.1.4.
1 m du sommet), ou 0,001 radian.
4.1.4.2 Hors d’equerre Cette disposition peut etre remplacee par une equerre
mobile. Dans ce cas comme dans I’autre, l’equerre doit etre
La tolerance d’equerrage des rives est de 3 mm/m. La
angulairement juste Zj moins de 0,l %.
methode de mesurage est d&rite en 5.1.5.
5.1.1.2 Double-m6tre et r6glet m&alIiques.
4.2 Caractkistiques mQcaniques
5.1.1.3 MicromGtre, prkis a 0,05 mm au moins, muni
Dans les conditions d’essai definies en 5.3, les valeurs de
d’un palpeur a touches metalliques pIwanes d’au moins
la contrainte de rupture par flexion qui determinent la
10 mm de diametre.
categoric de la plaque, doivent etre au moins egales aux
valeurs indiquees dans le tableau 2.
5.1.2 Mesurage de la largeur et de la longueur
Pour chaque dimension :
4.3 Caracthristiques physiques
Proceder a trois mesurages en evitant de les prendre au
droit d’une deformation locale pouvant etre consideree
4.3.1 Masse volumique apparente
comme defaut d’aspect.
Dans les conditions d’essai fixees en 5.2.1, les plaques
Araser les asp&it&.
doivent avoir une masse volumique apparente au moins
egale a la valeur indiquee dans le tableau 3, suivant la Verifier que la temperature est egale a 23 + 5 “C et
categoric a laquelle elles appartiennent. I’humidite relative a 50 + 10 %.
2
---------------------- Page: 6 ----------------------
IS0 396/3-1980 (F)
Faire chaque lecture a 0,5 mm pk. 5.2 Essais physiques
e
Verifier que la valeur de chaqu mesure se trouve a
5.2.1 Dhtermination de la masse volumique apparente
I’interieur des tolerances fixees en 4. 1.3.
Utiliser de preference comme eprouvette un fragment
issu de I’essai de flexion ou, a defaut, une eprouvette de
5.1.3 Mesurage de I’6paisseur
dimensions equivalentes.
A I’aide du micrometre, proceder sur une extremite a trois
mesurages indique sur le schema Determiner la masse par dessiccation de I’eprouvette dans
sur la largeur comme
ci-dessous une etuve a une temperature de 100 a 105 ‘C, jusqu’a ce
que la difference de masse constatee entre deux pesees
V&if ie r que la m oyenne arithmetique des trois mesures
consecutives, executees a 2 h au moins d’intervalle, soit
se trou ve ii I’i nterie ur des tolerances fixees en 4.1.3.
inferieure a 0,l g.
Verifier que l&art maximal entre les valeurs extremes de
Determiner le volume par une methode precise a 2 % pres.
la mesure de I’epaisseur n’excede pas les tolerances fixees
Dans le cas d’immersion dans I’eau, I’eprouvette doit etre
en 4.1.3.
prealablement saturee d’eau.
5.1.4 Mesurage de la rectitude des rives
Appliquer la rive consideree contre la branche convenable
de I’equerre.
5.2.2 Expression des r6sultats
Mesurer, a 0,5 mm pres, a I’aide d’un reglet, le plus grand
La masse volumique apparente est donnee par la formule
ecartement entre le bord de la plaque et la branche de
m
I’equerre. Tenir compte de la tolerance fixee en 4.1.4.1.
77
5.1.5 Mesurage du hors d’kquerre de la plaque
Oti
Placer successivement contre les branches de I’equerre
m est la masse de I ‘eprouvette apres dessiccation, en
chacun des quatre cot& de la plaque en maintenant d’une
grammes;
part le grand cot6 applique contre la grande branche et
d’autre part le petit cot6 au contact de la petite branche.
V est le volume apparent de I’eprouvette, en centimetres
cubes.
Mesurer dans cette position la distance du sommet du coin
Elle ne doit pas etre inferieure aux valeurs specifiees dans
s’ecartant de la petite branche de I’equerre. Considerer la
le tableau 3.
tolerance fixee en 4.1.4.2.
---------------------- Page: 7 ----------------------
IS0 396/3-1980 (F)
utilisees a condition qu’une correspondance ait pu &t-e etablie
5.3 Essais mkaniques
entre les valeurs obtenues par cell
...
4*-
0 39613
Norme internationale
g
+!giiij&~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlONOME)I(C?YHAPO~HAFI OPI-AHH3AWlfl fl0 CTAH&WTH3AlJ4M.ORGANlSATlON iNTERNATlONALE DE NORMALISATION
Produits en ciment renforc6 par des fibres -
Partie 3 : Plaques planes en amiante-ciment-cellulose
Part 3 : Cellulose-asbestos-cement flat sheets
Products in fibre reinforced cement -
Premihe bdition - 1980-08-15
Gz
CDU 691.328.5-415 Mf. no : IS0 3S6/3-1980 (F)
-
Descripteurs : produit en amiante-ciment, cellulose, plaque, specification, dimension, tolerance de dimension, tolerance de forme, proprieti!
mecanique, propriete physique, essai, essai physique, essai mecanique, mesurage de dimension, mesurage de densite, contrainte de flexion,
contrainte a la rupture, controle de reception.
s:
Prix base sur 8 pages
-
---------------------- Page: 1 ----------------------
AVANT-PROPOS
L’ISO (Organisation internationale de normalisation) est une federation mondiale
d’organismes nationaux de normalisation (comites membresde I’ISO). L’elaboration
des Normes internationales est confide aux comites techniques de I’ISO. Chaque
comite membre interesse par une etude a le droit de faire partie du comite technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent egalement aux travaux.
Les projets de Normes internationales adopt& par les comites techniques sont
soumis aux comites membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I’ISO.
La Norme internationale IS0 396/3 a ete elaboree par le comite technique
lSO/TC 77, Produits en ciment renfo&par des fibres, et a ete soumise aux comites
membres en decembre 1978.
Les comites membres des pays suivants I’ont approuvee :
Allemagne, R.F. France Roumanie
Austral ie Grece Royaume-Uni
Autriche lnde Suisse
Belgique lrlande Tchecoslovaquie
Bresil Israkil Thaiilande
Bulgarie ltalie Turquie
Canada Mexique U RSS
Co&e, Rep. de Nouvelle-Zelande Yougoslavie
Egypte, Rep. arabe d’ Pays-Bas
Finlande Portugal
Les comites membres des desapprouvee pour des raisons
suivants I’ont
Pays
techniques :
Afrique du Sud, Rep. d’
Espagne
Cette Norme internationale annule et remplace la Recommandation ISO/R 396-1964,
dont elle constitue une revision technique.
0 OrOanirrtion internrtionale de notmalisation, 1980 l
Impriti en Suisse
ii
---------------------- Page: 2 ----------------------
Page
SOMMAIRE
1
Objet .
1
1
Domaine d’application. .
2
1
References .
3
1
Caracteristiques .
4
1
..............................
Caracteristiques geometriques
4.1
2
...............................
4.2 Caracteristiques mkaniques
2
................................
4.3 Caracteristiques physiques
............................. 2
Methodes d’essai et de contrble
5
2
..................................
Contr6ies geometriques
5.1
3
......................................
5.2 Essais physiques.
4
.....................................
5.3 Essais mecaniques.
5
6 Marquage .
...................... 5
7 lkchantillonnage, contrijle et acceptation.
................... 5
7.1 Contrble sur chaque element de la fourniture.
5
..............................
7.2 Contrble par khantillonnage
Annexes
6
A Conditions de reception. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B Extraits de IWO 390, Produits en amiante-ciment - &hantil/onnage
7
et contrLVe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
---------------------- Page: 3 ----------------------
Page blanche
---------------------- Page: 4 ----------------------
-
IS0 396/3-1980 (F)
NORME INTERNATIONALE
Produits en ciment renforce par des fibres -
Partie 3 : Plaques planes en amiante-ciment-cellulose
4 CARACTiRlSTlQUES
1 OBJET
La presente partie de l’fSO/396 specific les caracteristiques
4.1 Caracthristiques ghomhtriques
des plaques planes en amiante-ciment-cellulose, ainsi que les
methodes de controle et d’essai destinees a la verification et
4.1.1 Formats
a la determination des valeurs specifiees.
TABLEAU 1 - Formats
Les plaques sont classees en trois categories, d’apres la
valeur minimale de la contrainte de rupture par flexion.
Dimensions en millimetres
amiante-ciment font I’objet
Les plaques planes en
de I’ISO 396/l, et celles en amiante-ciment-silice de
I’ISO 396/2.
(I 200)
1 500 X
2 DOMAINE D’APPLICATION
1 800 X X
La presente partie de I’ISO 396 est applicable aux plaques
2 000 X
planes en amiante-ciment-cellulose constituees d’un liant
2 100 X X
hydraulique inorganique ou d’une combinaison chimique
2 400 X X
de silice et d’un liant hydraulique inorganique renforce par
2 500 X
des fibres d’amiante et de cellulose avec ou sans addition
2 700 X X
d’autres fibres?
2 800 X
Des charges et des pigments compatibles avec I’amiante-
3 000 X X X
ciment peuvent etre ajoutes.
(3 600)
Elle n’est pas applicable aux produits suivants :
NOTES
a) plaques planes en amiante-ciment;
1 Lorsque les plaques sont utilisees dans la coordination modulaire,
b) plaques planes en amiante-ciment-silice;
les tolerances sur la longueur et la largeur doivent etre exprimees
comme &arts negatifs sur les dimensions donnees au tableau 1,
c) plaques incombustibles, a base de ciment, ou silico-
lesquelles doivent etre considerees comme des dimensions de
calcaires, renforcees par des fibres, pour I’isolation et
coordination.
la protection contre le feu (IS0 1896).
2 Les dimensions (longueur et largeur) indiquees dans le tableau 1
sont susceptibles d’etre augmentees de 20 6 30 mm (plaques
surdimensionnees) pour des usages qui exigent une decoupe ulterieure
3 REFERENCES
par I’utilisateur.
3 Les valeurs qui ne sont pas entre parentheses sont des formats
I SO 390, Produits en amian te-cimen t - khan tillonnage et
preferentiels.
con tro^fe.
4 D’autres formats peuvent etre fournis apt-es accord entre
IS0 1006, Coordination modulaire - Module de base. utilisateur et fabricant.
Les normes nationales peuvent specifier le liant 9 utiliser.
I)
---------------------- Page: 5 ----------------------
IS0 396/3-1980 (F)
TABLEAU 2 - Contrainte de rupture par flexionl )
4.1.2 ipaisseur
Les epaisseurs normalisees sont les suivantes :
Contrainte de rupture par flexion, N/mm2
Valeurs minimales
- Serie principale (serie A) : 3 - 5 - 8 - IO - 15 - 20 mm Catkgorie
Couteau de chargement Couteau de chargement
de la plaque
parallele aux f ibres perpendiculaire aux fibres
- Seriesecondaire (serieB):2-4-6-8-lo-12-15-
d’amiante de la plaque d’amiante de la plaque
20 mm
0 6 9
1 12 16
4.1.3 Tokances sur les dimensions
2 16 20
Sur la longueur et la largeur :
1) Dans le cas ou le sens des fibres n’est pas facilement identifiable
k 0,5 %, avec un maximum de + 8 mm
(voir 5.3.11, la valeur la plus faible obtenue doit etre superieure a
celle retenue dans la Ire colonne et la valeur la plus forte doit
Ces tolerances ne sont pas applicables aux plaques
etre superieure a la valeur correspondante de la 2” colonne.
surdimensionnees. La methode de mesurage est d&rite
en 5.1.2.
TABLEAU 3 - Masse volumique apparente
Sur les epaisseurs e :
Valeur minimale de la masse
- de3a5mm: + 0,5 mm
Catbgorie de la plaque
volumique apparente, g/cm3
I
- de6a25mm: +O,l emm (+ 10%)
0
W3
La difference maximale entre les valeurs extremes des
1
1
mesures de I’epaisseur d’une plaque ne doit pas depasser
2
1,3
30 % de la valeur maximale mesuree.
La methode de mesurage est d&rite en 5.1.3.
NOTE - Des tolerances plus serrees pourront etre adoptees apres
5 METHODES D’ESSAI ET DE CONTRi)LE
accord entre le fabricant et I’utilisateur.
5.1 Contr6les ghometriques
4.1.4 Tokances de forme
5.1.1 Appareillage
(Non applicables aux plaques surdimensionnees).
5.1.1.1 Surface de contrijle plane, lisse et rigide, de
dimensions appropriees aux dimensions des plaques.
4.1.4.1 Rectitude des rives
Le long des bords de cette surface de controle sont fixees
La tolerance de rectitude des rives est de 2 mm/m pour la
deux regles metalliques formant equerre droite a moins de
dimension consideree (longueur ou largeur). La methode de
0,3 mm/m, angulairement juste 6 moins de 0,l % (1 mm 5
mesurage est d&rite en 5.1.4.
1 m du sommet), ou 0,001 radian.
4.1.4.2 Hors d’equerre Cette disposition peut etre remplacee par une equerre
mobile. Dans ce cas comme dans I’autre, l’equerre doit etre
La tolerance d’equerrage des rives est de 3 mm/m. La
angulairement juste Zj moins de 0,l %.
methode de mesurage est d&rite en 5.1.5.
5.1.1.2 Double-m6tre et r6glet m&alIiques.
4.2 Caractkistiques mQcaniques
5.1.1.3 MicromGtre, prkis a 0,05 mm au moins, muni
Dans les conditions d’essai definies en 5.3, les valeurs de
d’un palpeur a touches metalliques pIwanes d’au moins
la contrainte de rupture par flexion qui determinent la
10 mm de diametre.
categoric de la plaque, doivent etre au moins egales aux
valeurs indiquees dans le tableau 2.
5.1.2 Mesurage de la largeur et de la longueur
Pour chaque dimension :
4.3 Caracthristiques physiques
Proceder a trois mesurages en evitant de les prendre au
droit d’une deformation locale pouvant etre consideree
4.3.1 Masse volumique apparente
comme defaut d’aspect.
Dans les conditions d’essai fixees en 5.2.1, les plaques
Araser les asp&it&.
doivent avoir une masse volumique apparente au moins
egale a la valeur indiquee dans le tableau 3, suivant la Verifier que la temperature est egale a 23 + 5 “C et
categoric a laquelle elles appartiennent. I’humidite relative a 50 + 10 %.
2
---------------------- Page: 6 ----------------------
IS0 396/3-1980 (F)
Faire chaque lecture a 0,5 mm pk. 5.2 Essais physiques
e
Verifier que la valeur de chaqu mesure se trouve a
5.2.1 Dhtermination de la masse volumique apparente
I’interieur des tolerances fixees en 4. 1.3.
Utiliser de preference comme eprouvette un fragment
issu de I’essai de flexion ou, a defaut, une eprouvette de
5.1.3 Mesurage de I’6paisseur
dimensions equivalentes.
A I’aide du micrometre, proceder sur une extremite a trois
mesurages indique sur le schema Determiner la masse par dessiccation de I’eprouvette dans
sur la largeur comme
ci-dessous une etuve a une temperature de 100 a 105 ‘C, jusqu’a ce
que la difference de masse constatee entre deux pesees
V&if ie r que la m oyenne arithmetique des trois mesures
consecutives, executees a 2 h au moins d’intervalle, soit
se trou ve ii I’i nterie ur des tolerances fixees en 4.1.3.
inferieure a 0,l g.
Verifier que l&art maximal entre les valeurs extremes de
Determiner le volume par une methode precise a 2 % pres.
la mesure de I’epaisseur n’excede pas les tolerances fixees
Dans le cas d’immersion dans I’eau, I’eprouvette doit etre
en 4.1.3.
prealablement saturee d’eau.
5.1.4 Mesurage de la rectitude des rives
Appliquer la rive consideree contre la branche convenable
de I’equerre.
5.2.2 Expression des r6sultats
Mesurer, a 0,5 mm pres, a I’aide d’un reglet, le plus grand
La masse volumique apparente est donnee par la formule
ecartement entre le bord de la plaque et la branche de
m
I’equerre. Tenir compte de la tolerance fixee en 4.1.4.1.
77
5.1.5 Mesurage du hors d’kquerre de la plaque
Oti
Placer successivement contre les branches de I’equerre
m est la masse de I ‘eprouvette apres dessiccation, en
chacun des quatre cot& de la plaque en maintenant d’une
grammes;
part le grand cot6 applique contre la grande branche et
d’autre part le petit cot6 au contact de la petite branche.
V est le volume apparent de I’eprouvette, en centimetres
cubes.
Mesurer dans cette position la distance du sommet du coin
Elle ne doit pas etre inferieure aux valeurs specifiees dans
s’ecartant de la petite branche de I’equerre. Considerer la
le tableau 3.
tolerance fixee en 4.1.4.2.
---------------------- Page: 7 ----------------------
IS0 396/3-1980 (F)
utilisees a condition qu’une correspondance ait pu &t-e etablie
5.3 Essais mkaniques
entre les valeurs obtenues par cell
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
