INTERNATIONAL ISO
STANDARD 24200
First edition
2022-05
Petroleum, petrochemical and natural
gas industries — Bulk material for
offshore projects — Pipe support
Industries pétrolière, pétrochimique et du gaz naturel — Matériels de
base pour les projets en mer — Supports de tuyauterie
Reference number
ISO 24200:2022(E)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 24200:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 24200:2022(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and abbreviated terms . 1
3.1 Terms and definitions . 1
3.2 Abbreviated terms . 3
4 General . 4
5 Support selection guideline . 4
6 Design and material requirements .5
6.1 Clamped shoe . 5
6.1.1 Key parameters . 5
6.1.2 Size/Dimension . 5
6.1.3 Material. 7
6.1.4 Application . 7
6.2 Welded shoe . 8
6.2.1 Key parameters . 8
6.2.2 Size/Dimension . 8
6.2.3 Material.12
6.2.4 Application .12
6.3 U-bolt . 13
6.3.1 Key parameters .13
6.3.2 Size/Dimension . 13
6.3.3 Application .15
6.4 U-strap . 15
6.4.1 Key parameters .15
6.4.2 Size/Dimension . 16
6.4.3 Application . 18
6.5 Bracing for branch connection . 18
6.5.1 Key parameters . 18
6.5.2 Size/Dimension . 18
6.5.3 Application . 21
6.6 Trunnion and stanchion . 21
6.6.1 Trunnion . 21
6.6.2 Stanchion . 25
6.7 Guide, hold-down, guide and hold-down and line-stop support .29
6.7.1 Guide . 29
6.7.2 Guide and hold-down. 31
6.7.3 Line-stop . 33
6.8 Guide, guide and hold-down and line-stop support – With hole . 35
6.8.1 Guide . 35
6.8.2 Hold-down .38
6.8.3 Guide and hold-down. 41
6.8.4 Line-stop . 45
Bibliography .49
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 24200:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 67, Materials, equipment and offshore
structures for petroleum, petrochemical and natural gas industries, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 12 Materials, equipment and
offshore structures for petroleum, petrochemical and natural gas industries, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 24200:2022(E)
Introduction
This document aims to provide a set of unified specifications for pipe supports for offshore projects,
responding to the current lack of recognized specifications for such pipe supports in terms of shape,
dimensions, material and application area.
Company specific standards from owners, engineering companies and shipbuilders have therefore
been prevailing for specifications related to pipe support types, shapes, sizes and dimensions. There
are big variations in specifications from project to project, because of lack of internationally recognized
specifications within this area.
Thus, individual pipe support items have often failed to be compatible across different projects. A
suggested solution is to apply one unified approach for design, material selection, shape and application,
etc. This will also significantly reduce engineering hours and lead times and improve the fabrication
efficiency. Other expected benefits are improved practice for design and application of pipe support
types related to design life, maintainability and integrity. The ultimate goal is to reduce the overall cost
in general offshore projects and lead time while increase the efficiency, interoperability and safety.
In the lack of common industrial specifications for pipe supports, an assessment has been conducted to
compare the pipe supports designs and application areas used in past offshore projects. Based on the
supports design examples of those projects, a set of unified specifications have been established, which
are described in this document.
The main factors considered to arrive at an optimal design of pipe supports are pipe load endurance,
weight and material cost. Those three factors have been considered when reviewing pipe supports
from past projects and ultimately defining the requirements described in this document.
The requirements including design and dimensions specified in this document are based on the use of
H-beam or plate that are commonly used as sections. When an unlisted material or section is used, the
designer is responsible for demonstrating the validity of the allowable stress and other limits used in
design.
This document can be used as a baseline for suppliers and engineering companies that do not already
have a more comprehensive and usable standard for both greenfield and brownfield projects.
v
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 24200:2022(E)
Petroleum, petrochemical and natural gas industries —
Bulk material for offshore projects — Pipe support
1 Scope
This document specifies the requirements for design including shape and dimensions, material as
well as strength for pipe support. Applicable pipe size range varies depending on support types. This
document covers topside systems for fixed or floating offshore oil and gas projects. This document is
applicable to design temperature of support within the range between –46 °C up to 200 °C.
This document is limited to metallic pipes, covering the following pipe supports:
— clamped shoe;
— welded shoe;
— U-bolt;
— U-strap;
— bracing for branch connection;
— trunnion and stanchion;
— guide support (guide, hold-down, guide and hold-down, line stop).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ASTM A193, Standard Specification for Alloy-Steel and Stainless Steel Bolting for High Temperature or High
Pressure Service and Other Special Purpose Applications
ASTM A194, Standard Specification for Carbon Steel, Alloy Steel, and Stainless Steel Nuts for Bolts for High
Pressure or High Temperature Service, or Both
3 Terms, definitions and abbreviated terms
3.1 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
1
© ISO 2022 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 24200:2022(E)
3.1.1
allowable load
maximum load that each support can withstand under static load conditions
Note 1 to entry: For dynamic loads induced by occasional or extreme conditions, the maximum allowable load
can be increased by applying allowable increase factor in accordance with project specification or international
code.
3.1.2
bracing for branch connection
reinforcement used to avoid fatigue failure due to the vibration from the parent pipe
3.1.3
bracket
main ‘U’-shaped part of U-strap (3.1.20) that is in contact with the protection
3.1.4
grip type
type of U-bolt (3.1.19) without any allowances for the inside pipe to move
3.1.5
guide support
support used to restrict lateral movement of pipe
3.1.6
guide and hold-down
support used to restrict vertical and lateral movement of pipe
3.1.7
gusset
plates placed between pipe and base plate in lateral direction of pipe to resist any load transferred to
piping
3.1.8
hold-down
support used to restrict vertical movement of pipe
3.1.9
line-stop
support used to restrict axial movement of pipe
3.1.10
machine bolt
threaded bolt with a square or hexagonal head
3.1.11
non-grip type
type of U-bolt (3.1.19) that gives some allowance for the inside pipe to move vertically and laterally with
a maximum gap of 3 mm
3.1.12
pipe shoe
structure consisting of a saddle and integral base that is used to support the pipe by transmitting the
load or forces to the adjacent structure
Note 1 to entry: The pipe shoe can be divided into clamped shoe and welded shoe.
3.1.13
protection pad
pad to prevent damages caused from direct contact between pipe and structural support
Note 1 to entry: If anti-vibration function is required, it can be replaced by anti-vibration material.
2
© ISO 2022 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 24200:2022(E)
3.1.14
rib plate
plate placed between pipe and base plate in axial direction of pipe to resist any load transferred to
piping
3.1.15
slotted hole
extension of hole for bolts allowing lateral movement
3.1.16
stanchion
extended pipe resting on floor or structure vertically
3.1.17
strip
thin pad, typically made of non-water retaining material for clamp and anti-mechanical vibration for
U-strap (3.1.20), under the strap used to prevent fretting and other vibration between pipe and strap
3.1.18
trunnion
pipe extended hung on structure or spring
3.1.19
U-bolt
commonly used pipe support type in the shape of the letter “U” with screw threads on both ends
Note 1 to entry: The U-bolt can be divided into grip type (3.1.4) and non-grip type (3.1.11).
3.1.20
U-strap
commonly used pipe support designed to absorb mechanical vibration from piping by inserting anti-
mechanical vibration material
Note 1 to entry: The U-strap can be divided into type A and type B (see 5.4).
3.1.21
wear pad
protection plate or pipe fixture or structural attachment attached to pipe to enhance strength of pipe
wall and to prevent direct damages from welded attachment or high bearing load
3.1.22
weep hole
small opening, typically located at the bottom of the object, that allows water or gas to drain from
within an assembly and checks pipe leakage within an assembly
3.2 Abbreviated terms
AIV acoustic induced vibration
CRA corrosion resistant alloy
CS carbon steel
LTCS low temperature carbon steel
NPS nominal pipe size
PTFE polytetrafluoroethylene
UV ultra-violet
3
© ISO 2022 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 24200:2022(E)
4 General
The pipe supports described in this document are applicable to the pipes designed according to the
following:
— ASME B16.5 for pipe flanges and flanged fittings;
— ASME B16.9 for factory-made wrought butt welding fittings;
— ASME B16.10 for face-to-face and end-to-end dimensions of valves;
— ASME B16.19 for stainless steel pipe;
— ASME B16.47 for large diameter steel flanges;
— ASME B18.2.4 for metric bolt and nuts;
— ASME B31.3 for process piping;
— ASME B36.10M for welded and seamless wrought steel pipe.
Internationally recognized piping codes and standards are applicable for welding of pipe support
attachments (including wear pads, trunnions and pipe shoes) with the pipe.
5 Support selection guideline
This clause provides a guideline to select the appropriate type of support depending on different criteria.
The actual selection may be different from this guidance, depending on the client’s requirements,
project specification and pipe material.
Generally proper support should be selected depending on:
a) required movement restraint;
b) forces and loads at point of support;
c) pipe insulation;
d) structural limitations / restrictions.
Support can be generally selected from Table 1 depending on pipe size and insulation.
4
© ISO 2022 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 24200:2022(E)
Table 1 — Possible support selection
Pipe size Insulation Priority level Type
Pipe NPS 8 and below Insulated Priority Welded shoe
a a,b
Alternative Clamped shoe / U-bolt
a,b
/ U-strap
a,b a
Uninsulated Priority U-bolt / U-strap / Di-
rect resting on structure
Alternative Clamped shoe / Welded
shoe
Pipe NPS 10 and above Insulation Priority Welded shoe
c
Alternative Clamped shoe
Uninsulated Priority Welded shoe / Direct rest-
ing on structure
c
Alternative Clamped shoe
All support type should be verified not to exceed maximum allowable load.
The type directly resting on structure should include proper isolation between the pipe and the structure.
NOTE 1 Supporting method will be more specified as resting/hold down/guide/line stop as per pipe stress analysis.
NOTE 2 Trunnion type of support are same priority with welded shoe.
a
System operating temperature shall be within the temperature range of contacted coating material.
b
U-bolt can be selected only if partial absence of insulation on U-bolt section is allowed such as personal protection .
c
Welded shoe to be a priority when stopper is required.
6 Design and material requirements
6.1 Clamped shoe
6.1.1 Key parameters
The key parameters of the clamped shoe are:
— shape;
— dimension;
— material;
— application;
— allowable load.
6.1.2 Size/Dimension
Figure 1 shows the design specification of clamped shoe used for steel/non-ferrous NPS 2 to NPS 36.
Table 2 presents the dimensions, as also shown in Figure 1, including standard length and height of
clamped shoe for different pipe sizes.
5
© ISO 2022 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 24200:2022(E)
Dimensions in millimetres
a) Clamp detail (typical)
b) For pipe NPS 2
c) For pipe NPS 3 to NPS 36
6
© ISO 2022 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 24200:2022(E)
Key
1 clamp 5 bottom of pipe
a
2 nut Typical.
b
3 machine bolt Strip to be fabricated as 2 pieces with cut ring at this
corner.
4 3 mm thickness strip (non-water retaining and anti-
mechanical vibration material)
Height, H, shall be indicated on isometric drawing, if greater than 100 mm with a maximum of 175 mm.
All welds shall be 6 mm of welding leg continuous fillet, unless specified otherwise.
Clamp material should be in accordance with ASTM A36 or equivalent material (e.g. JIS SS400 per JIS G3101).
For machine bolt, at least two threads of bolt shall be protruded at the end of nut.
Dimensions shown in Table 2 are based on 3 mm thickness of strip. It shall be recalculated upon on the material and
thickness.
NOTE Length, L, can be increased or decreased, if required when indicated on isometric drawing.
Figure 1 — Design specification of clamped shoe used for steel/non-ferrous NPS 2 to NPS 36
Table 2 — Dimensions of clamped shoe for different pipe sizes
Length Dimension Allowable
L load
Pipe Bolt
ΦA B C D E F G H J K T W
mm kN
NPS Standard Long mm inch Vertical
1
2 200 300 66 152 120 16 5 12 30 100 40 25 10 80 M12 / 5,5
2
1
3 200 300 95 192 160 16 8 16 30 100 40 25 10 100 M12 / 19
2
5
4 250 300 120 236 196 20 8 16 40 100 45 25 10 120 M16 / 24
8
3
6 250 350 174 310 264 23 10 20 40 100 45 25 10 140 M20 / 25
4
3
8 300 400 225 360 316 22 10 20 40 100 45 25 10 180 M20 / 25
4
10 300 400 279 448 390 29 12 24 50 100 50 25 10 220 M24 1 32
12 300 400 330 560 470 45 15 34 50 100 50 25 10 260 M24 1 41
14 300 400 362 618 510 54 15 40 65 100 58 35 15 300 M24 1 84
16 300 400 412 668 560 54 15 40 65 100 58 35 15 370 M24 1 90
18 350 400 463 718 610 54 15 40 65 100 58 35 15 370 M24 1 91
1
20 350 450 514 788 680 54 20 40 65 100 58 35 15 420 M36 1 / 106
2
1
24 400 450 616 898 790 54 20 40 80 100 65 35 15 470 M36 1 / 122
2
1
26 400 450 666 988 880 54 25 40 80 100 65 45 15 540 M36 1 / 147
2
1
28 450 550 717 1 038 930 54 25 40 80 100 65 45 15 560 M36 1 / 150
2
1
30 450 550 768 1 092 984 54 25 40 80 100 65 45 15 610 M36 1 / 158
2
1
32 450 550 819 1 140 1 030 55 25 40 110 100 80 55 15 620 M36 1 / 175
2
1
34 500 600 870 1 180 1 070 55 25 40 110 100 80 55 15 640 M36 1 / 188
2
1
36 500 600 920 1 220 1 110 55 25 40 110 100 80 55 15 660 M36 1 / 193
2
6.1.3 Material
Material for all the associated parts, including clamp, base plate, gusset and rib plate, shall be of carbon
steel for all pipes. Other material may be used instead of carbon steel in case of specific requirements.
6.1.4 Application
Lines sizes listed in Figure 1 can be applicable with clamped shoe.
7
© ISO 2022 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 24200:2022(E)
The clamped shoe may be used as guide, but torque should be calculated and defined depending on
project. The clamped shoe shall not be used for anchor or axial stops without lugs on pipe.
6.2 Welded shoe
6.2.1 Key parameters
The key parameters of the welded shoe are:
— shape;
— dimension;
— material;
— application;
— allowable load.
6.2.2 Size/Dimension
Figure 2 shows the design specification of welded shoe used for pipes of up to NPS 2. Table 3 presents
the dimensions, as also shown in Figure 2, including standard length and height of welded shoe for
different pipe sizes.
8
© ISO 2022 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 24200:2022(E)
Dimensions in millimetres
Key
1 bottom of pipe 4 wear pad
a
2 top of steel Typical.
3 6 mm weep hole
For NPS 2 and below, wear pad shall be applied for thin wall pipe (SCH. 10S and below for CRA material, and SCH.
30 and below for CS material).
For wear pad thickness for pipe thickness less than 10 mm, the same thickness as parent pipe shall be used;
otherwise 10 mm or higher thickness should be used.
Height, H, shall be noted on isometric drawing, if greater than 100 mm.
All welds shall be 6 mm of welding leg continuous fillet, unless specified otherwise.
All weep holes shall be sealed with mastic (resin) after hydro test. The mastic shall be watertight, UV resistant and
also able to endure pipe operating temperature as a minimum requirement.
For pipes of NPS 2, gussets are not required. If the shoe length is more than 500 mm, an additional gusset shall be
added.
NOTE Length, L, can be increased or decreased, if required when indicated on isometric drawing.
Figure 2 — Design specification of welded shoe used for pipes of NPS 2
Figure 3 shows the design specification of welded shoe used for pipes of from NPS 3 to NPS 30. Table 3
presents the dimensions, as also shown in Figure 3, including standard length and height of welded
shoe for different pipe sizes.
9
© ISO 2022 – All rights reserved
---------------------- Page: 14 ----------------------
ISO 24200:2022(E)
Dimensions in millimetres
Key
1 bottom of pipe 4 wear pad
a
2 top of steel Typical.
3 6 mm weep hole
For NPS 30 and below, wear pad shall be applied for thin wall pipe (SCH. 10S and below for CRA material, and SCH.
30 and below for CS material).
For wear pad thickness for pipe thickness less than 10 mm, the same thickness as parent pipe shall be used;
otherwise 10 mm or higher thickness should be used.
Height, H, shall be noted on isometric drawing, if greater than 100 mm.
All welds shall be 6 mm of welding leg continuous fillet, unless specified otherwise.
All weep holes shall be sealed with mastic(resin) after hydro test. The mastic shall be watertight, UV resistant and
also able to endure pipe operating temperature as a minimum requirement.
For pipes from NPS 3 to NPS 30, shoe shall have two gussets located in symmetrical distance in the centre of the
shoe. If the shoe length is more than 500 mm, an additional gusset shall be added.
NOTE Length, L, can be increased or decreased, if required when indicated on isometric drawing.
Figure 3 — Design specification of welded shoe used for pipes of from NPS 3 to NPS 30
Figure 4 shows the design specification of welded shoe used for pipes of from NPS 32 to NPS 36. Table 3
presents the dimensions, as also shown in Figure 4, including stand
...
NORME ISO
INTERNATIONALE 24200
Première édition
2022-05
Industries pétrolière, pétrochimique
et du gaz naturel — Matériels de base
pour les projets en mer — Supports de
tuyauterie
Petroleum, petrochemical and natural gas industries — Bulk material
for offshore projects — Pipe support
Numéro de référence
ISO 24200:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 24200:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 24200:2022(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes, définitions et termes abrégés . 1
3.1 Termes et définitions . 1
3.2 Termes abrégés . 3
4 Généralités . 4
5 Lignes directrices pour la sélection du support . 4
6 Exigences de conception et de matériaux . 5
6.1 Patin à collier . 5
6.1.1 Paramètres clés . 5
6.1.2 Diamètre/dimensions . 5
6.1.3 Matériau . 7
6.1.4 Application . 8
6.2 Patin soudé . 8
6.2.1 Paramètres clés . 8
6.2.2 Diamètre/dimensions . 8
6.2.3 Matériau . 12
6.2.4 Application .12
6.3 Étrier.13
6.3.1 Paramètres clés . 13
6.3.2 Diamètre/dimensions . 13
6.3.3 Application . 16
6.4 Collier plat . 16
6.4.1 Paramètres clés . 16
6.4.2 Diamètre/dimensions . 16
6.4.3 Application . 18
6.5 Raidisseurs pour piquage . 18
6.5.1 Paramètres clés . 18
6.5.2 Diamètre/dimensions . 19
6.5.3 Application . 21
6.6 Tourillon et chandelle . 22
6.6.1 Tourillon . 22
6.6.2 Chandelle . 26
6.7 Guide, anti-soulèvement, guide et anti-soulèvement, et butée axiale .30
6.7.1 Guide . 30
6.7.2 Guide et anti-soulèvement . 32
6.7.3 Butée axiale .34
6.8 Guide, guide et anti-soulèvement, et butée axiale – Avec encoche .36
6.8.1 Guide . 36
6.8.2 Anti-soulèvement . 39
6.8.3 Guide et anti-soulèvement . 43
6.8.4 Butée axiale .46
Bibliographie .51
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 24200:2022(F)

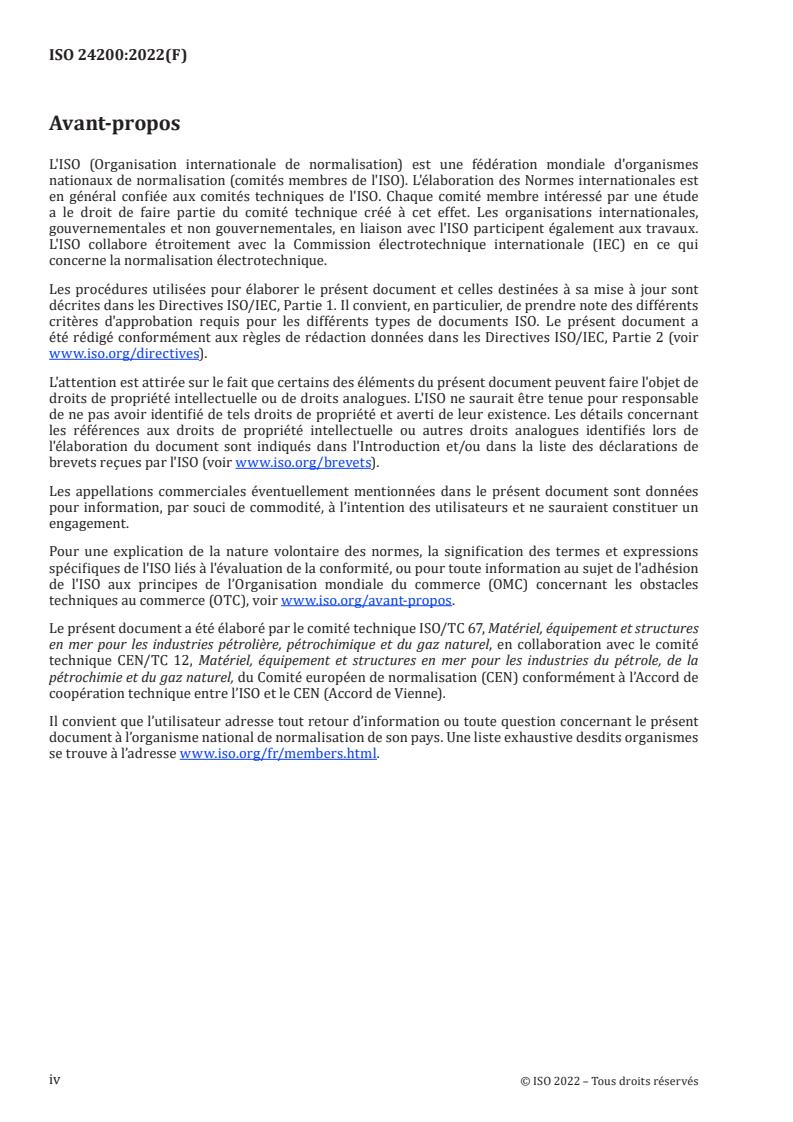

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 67, Matériel, équipement et structures
en mer pour les industries pétrolière, pétrochimique et du gaz naturel, en collaboration avec le comité
technique CEN/TC 12, Matériel, équipement et structures en mer pour les industries du pétrole, de la
pétrochimie et du gaz naturel, du Comité européen de normalisation (CEN) conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 24200:2022(F)
Introduction
L'objectif du présent document est de fournir un ensemble de spécifications unifiées pour les supports
de tuyauterie dans le cadre des projets en mer, et de répondre au manque actuel de spécifications
reconnues pour lesdits supports en termes de forme, dimensions, matériaux et domaines d'application.
Les standards spécifiques de chaque société propriétaire, société d'ingénierie et constructeur naval ont
par conséquent prévalu en matière de spécifications relatives aux types, formes, tailles et dimensions
des supports de tuyauterie. Les spécifications varient considérablement d'un projet à l'autre en raison
d'un manque de spécifications reconnues à l'échelle internationale dans ce domaine.
Par conséquent, les différents éléments de support de tuyauterie n'ont souvent pas été compatibles
entre les projets. La solution suggérée consiste à appliquer une approche unifiée pour la conception,
la sélection des matériaux, la forme et l'application, etc. Cela permettra de réduire également
considérablement le temps consacré à l'ingénierie ainsi que les délais, et d'améliorer l'efficacité
de la fabrication. Les autres bénéfices attendus sont l'amélioration des pratiques de conception et
d'application des types de supports de tuyauterie en ce qui concerne la durée de vie, la maintenabilité et
l'intégrité. L'objectif final est de réduire le coût global des projets en mer en général, ainsi que les délais,
tout en améliorant l'efficacité, l'interopérabilité et la sécurité.
En raison du manque de spécifications industrielles communes pour les supports de tuyauterie, une
évaluation a été conduite visant à comparer les définitions des supports et les domaines d'application
des projets en mer antérieurs. Sur la base des définitions de supports dans ces projets, un ensemble de
spécifications unifiées décrites dans le présent document a été établi.
Les principaux facteurs pris en compte pour aboutir à une conception optimale des supports de
tuyauterie sont la résistance à la charge, le poids et le coût des matériaux. Ces trois facteurs ont été pris
en considération lors de la revue des supports de tuyauterie des projets antérieurs et de la définition
finale des exigences décrites dans le présent document.
Les exigences, y compris la conception et les dimensions spécifiées dans le présent document,
reposent sur l'utilisation de poutres en H ou de plaques qui sont communément utilisées comme
sections. Lorsqu'un matériel ou une section non répertoriés sont utilisés, il incombe au concepteur de
démontrer sa validité en matière de contrainte admissible et de tenue aux autres limites utilisées dans
la conception.
Le présent document émane de documents ISO initialement rédigés en langue anglaise. Il est publié
en version linguistique française pour en faciliter la mise en œuvre. Pour cela, le document en langue
anglaise peut servir de document de référence pour les fournisseurs et sociétés d'ingénierie qui ne
disposent pas déjà d'une norme complète et applicable, à la fois pour les installations nouvelles et les
projets de réhabilitation.
v
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 24200:2022(F)
Industries pétrolière, pétrochimique et du gaz naturel —
Matériels de base pour les projets en mer — Supports de
tuyauterie
1 Domaine d'application
Le présent document spécifie les exigences de conception, notamment la forme et les dimensions,
les matériaux ainsi que la résistance des supports de tuyauterie. La plage de dimensions applicable
des tuyauteries varie selon les types de supports. Le présent document couvre les systèmes des
superstructures dans le cadre de projets de pétrole et de gaz fixes ou flottants en mer. Le présent
document s'applique à une température de conception comprise entre –46 °C et 200 °C pour les
supports.
Il se limite aux tuyauteries métalliques, couvrant les supports de tuyauterie suivants :
— patin à collier ;
— patin soudé ;
— étrier ;
— collier plat ;
— raidisseur pour piquage ;
— tourillon et chandelle ;
— support de guide (guide, anti-soulèvement, guide et anti-soulèvement, butée axiale).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ASTM A193, Standard Specification for Alloy-Steel and Stainless Steel Bolting for High Temperature or High
Pressure Service and Other Special Purpose Applications
ASTM A194, Standard Specification for Carbon Steel, Alloy Steel, and Stainless Steel Nuts for Bolts for High
Pressure or High Temperature Service, or Both
3 Termes, définitions et termes abrégés
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
1
© ISO 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 24200:2022(F)
3.1.1
charge admissible
charge maximale à laquelle chaque support peut résister en conditions de charge statique
Note 1 à l'article: Pour les charges dynamiques induites par des conditions occasionnelles ou extrêmes, la charge
maximale admissible peut être augmentée en appliquant le facteur d'augmentation admissible conformément à
la spécification de projet ou au code international.
3.1.2
raidisseur pour piquage
renforcement utilisé pour éviter les ruptures dues à la fatigue générées par les vibrations de la
tuyauterie de base
3.1.3
renfort
partie principale en U du collier plat (3.1.20), en contact avec la protection
3.1.4
type fixe
type d'étrier (3.1.19) ne permettant aucun déplacement de la tuyauterie intérieure
3.1.5
guide
support utilisé pour limiter les mouvements latéraux de la tuyauterie
3.1.6
guide et anti-soulèvement
support utilisé pour limiter les mouvements verticaux et latéraux de la tuyauterie
3.1.7
gousset
plaques installées entre la tuyauterie et la plaque de base dans le sens perpendiculaire à la tuyauterie
pour résister aux charges transmises à la tuyauterie
3.1.8
anti-soulèvement
support utilisé pour limiter les mouvements verticaux de la tuyauterie
3.1.9
butée axiale
support utilisé pour limiter les mouvements axiaux de la tuyauterie
3.1.10
boulon
boulon fileté à tête carrée ou hexagonale
3.1.11
type glissant
type d'étrier (3.1.19) permettant à la tuyauterie de se déplacer légèrement dans les sens vertical et
latéral avec un jeu maximal de 3 mm
3.1.12
patin
structure constituée d'une plaque verticale et d'une plaque de base servant à soutenir la tuyauterie en
transférant la charge ou les forces sur les structures adjacentes
Note 1 à l'article: Le patin peut être décliné en patin à collier et patin soudé.
2
© ISO 2022 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 24200:2022(F)
3.1.13
bande de protection
bande empêchant les dommages dus au contact direct entre la tuyauterie et le support structurel
Note 1 à l'article: Si une fonction anti-vibration est requise, la bande de protection peut être remplacée par un
matériau anti-vibration.
3.1.14
plaque verticale
plaque installée entre la tuyauterie et la plaque de base dans le sens axial de la tuyauterie pour résister
aux charges transmises à la tuyauterie
3.1.15
trou oblong
élargissement des passages de boulons pour permettre les mouvements latéraux
3.1.16
chandelle
extension de la tuyauterie posée verticalement sur le sol ou sur une structure
3.1.17
bande
fine bande, généralement composée d'un matériau non rétenteur d'eau pour le collier et anti-vibration
mécanique pour le collier plat (3.1.20), située sous le collier plat et utilisée pour empêcher l'usure due
aux frottements et autres vibrations entre la tuyauterie et le collier plat
3.1.18
tourillon
extension de la tuyauterie accrochée à une structure ou un ressort
3.1.19
étrier
type de support de tuyauterie couramment utilisé, en forme de U, fileté aux deux extrémités
Note 1 à l'article: L'étrier peut être de type fixe (3.1.4) ou de type glissant (3.1.11).
3.1.20
collier plat
support de tuyauterie couramment utilisé, conçu pour absorber les vibrations mécaniques de la
tuyauterie par l'insertion d'un matériau anti-vibration mécanique
Note 1 à l'article: Le collier plat peut être de type A ou de type B (voir 5.4).
3.1.21
fourrure
plaque de protection ou élément de tuyauterie ou de structure métallique fixé à la tuyauterie pour
améliorer la résistance de la paroi et empêcher les dommages directs provenant des éléments soudés
ou des charges élevées
3.1.22
trou d'évent
petit orifice, généralement situé sur la partie inférieure de l'élément, qui permet le drainage de l'eau ou
du gaz depuis un ensemble ainsi que la vérification des fuites de la tuyauterie au sein d'un ensemble
3.2 Termes abrégés
AIV vibrations acoustiques (acoustic induced vibration)
CRA alliage résistant à la corrosion (corrosion resistant alloy)
3
© ISO 2022 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 24200:2022(F)
CS acier au carbone (carbon steel)
LTCS acier au carbone basse température (low temperature carbon steel)
NPS diamètre nominal de la tuyauterie (nominal pipe size)
PTFE polytétrafluoroéthylène
UV ultra-violet
4 Généralités
Les supports de tuyauterie décrits dans le présent document sont applicables aux tuyauteries conçues
conformément aux normes suivantes :
— l'ASME B16.5, pour les brides de tuyauterie et les assemblages à brides ;
— l'ASME B16.9, pour les assemblages soudés bout à bout corroyés et fabriqués en usine ;
— l'ASME B16.10, pour les dimensions face-à-face et extrémité-à-extrémité des vannes ;
— l'ASME B16.19, pour la tuyauterie en acier inoxydable ;
— l'ASME B16.47, pour les brides en acier de grand diamètre ;
— l'ASME B18.2.4, pour les boulons et écrous métriques ;
— l'ASME B31.3, pour la canalisation ;
— l'ASME B36.10M, pour la tuyauterie en acier corroyé, soudée et sans soudure.
Les codes et normes relatives à la canalisation reconnus internationalement s'appliquent au soudage
des fixations de support de tuyauterie (y compris les fourrures, tourillons et patins) avec la tuyauterie.
5 Lignes directrices pour la sélection du support
Le présent article propose des lignes directrices pour la sélection du type de support approprié selon
différents critères. La sélection réelle peut s'écarter de ces recommandations en fonction des exigences
du client, de la spécification de projet et du matériau de la tuyauterie.
Il convient généralement que le support adéquat soit sélectionné en fonction des éléments suivants :
a) restriction requise en matière de mouvement ;
b) forces et charges au point de support ;
c) calorifuge de la tuyauterie ;
d) limites/restrictions structurelles.
Le support peut généralement être sélectionné à partir du Tableau 1 selon le diamètre et le calorifuge
de la tuyauterie.
4
© ISO 2022 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 24200:2022(F)
Tableau 1 — Sélection de support possible
Diamètre de tuyauterie Calorifuge Niveau de priorité Type
Tuyauterie NPS 8 et infé- Calorifugée Priorité Patin soudé
rieure
a a,b
Alternative Patin à collier / étrier
a,b
/ collier plat
a,b a
Non calorifugée Priorité Étrier / collier plat /
appui direct sur la struc-
ture
Alternative Patin à collier / patin
soudé
Tuyauterie NPS 10 et supé- Calorifugée Priorité Patin soudé
rieure
c
Alternative Patin à collier
Non calorifugée Priorité Patin soudé / appui direct
sur la structure
c
Alternative Patin à collier
Il convient de vérifier que tous les types de supports ne dépassent pas la charge maximale admissible.
Il convient que le type « appui direct sur la structure » comprenne une isolation adéquate entre la tuyauterie et la structure.
NOTE 1 La méthode de support sera plus spécifique (appui/anti-soulèvement/guide/butée) en fonction de l'analyse des
contraintes exercées sur la tuyauterie.
NOTE 2 La priorité pour un support de type tourillon est la même que pour le patin soudé.
a
La température de fonctionnement du système doit s'inscrire dans la plage de températures du matériau de revêtement
en contact.
b
Un étrier peut être choisi uniquement si l'absence partielle de calorifuge sur une section de l'étrier est permise, par
exemple pour la protection personnelle.
c
Le patin soudé doit être une priorité lorsqu'une butée est requise.
6 Exigences de conception et de matériaux
6.1 Patin à collier
6.1.1 Paramètres clés
Les paramètres clés du patin à collier sont les suivants :
— forme ;
— dimensions ;
— matériau ;
— application ;
— charge admissible.
6.1.2 Diamètre/dimensions
La Figure 1 représente les spécifications de conception des patins à collier utilisés pour les NPS 2
à NPS 36 acier/non ferreux. Le Tableau 2 indique les dimensions, comme la Figure 1, y compris la
longueur et la hauteur standard des patins à collier pour différents diamètres de tuyauterie.
5
© ISO 2022 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 24200:2022(F)
Dimensions en millimètres
a) Détail du collier (type)
b) Pour les tuyauteries NPS 2
c) Pour les tuyauteries NPS 3 à NPS 36
6
© ISO 2022 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 24200:2022(F)
Légende
1 collier 5 dessous de tuyauterie
a
2 écrou Type.
b
3 boulon Bande à fabriquer en 2 pièces arrondies à cet angle.
4 bande de 3 mm d'épaisseur (matériau non rétenteur
d'eau et anti-vibration mécanique)
La hauteur H doit être indiquée sur le plan isométrique si elle est supérieure à 100 mm, sans dépasser 175 mm.
Toutes les soudures doivent être en soudures continues de 6 mm de côté, sauf indication contraire.
Il convient que le matériau des colliers soit conforme à l'ASTM A36 ou équivalent (par exemple, JIS SS400 à JIS
G3101).
Pour les boulons, au moins deux filetages de boulons doivent dépasser à l'extrémité de l'écrou.
Les dimensions identifiées dans le Tableau 2 reposent sur une bande de 3 mm d'épaisseur. Elles doivent être
recalculées selon le matériau et l'épaisseur.
NOTE La longueur, L, peut être augmentée ou réduite si nécessaire en cas d'indication sur le plan isométrique.
Figure 1 — Spécifications de conception des patins à collier utilisés pour les NPS 2 à NPS 36
acier/non ferreux
Tableau 2 — Dimensions des patins à collier pour différents diamètres de tuyauterie
Dimensions Charge
Longueur
admis-
Tuyau-
L
Boulon
sible
terie
B C D E F G H J K T W
ΦA
mm
kN
Stan- mm
NPS Long pouce Verticale
dard
1
2 200 300 66 152 120 16 5 12 30 100 40 25 10 80 M12 / 5,5
2
1
3 200 300 95 192 160 16 8 16 30 100 40 25 10 100 M12 / 19
2
5
4 250 300 120 236 196 20 8 16 40 100 45 25 10 120 M16 / 24
8
3
6 250 350 174 310 264 23 10 20 40 100 45 25 10 140 M20 / 25
4
3
8 300 400 225 360 316 22 10 20 40 100 45 25 10 180 M20 / 25
4
10 300 400 279 448 390 29 12 24 50 100 50 25 10 220 M24 1 32
12 300 400 330 560 470 45 15 34 50 100 50 25 10 260 M24 1 41
14 300 400 362 618 510 54 15 40 65 100 58 35 15 300 M24 1 84
16 300 400 412 668 560 54 15 40 65 100 58 35 15 370 M24 1 90
18 350 400 463 718 610 54 15 40 65 100 58 35 15 370 M24 1 91
1
20 350 450 514 788 680 54 20 40 65 100 58 35 15 420 M36 1 / 106
2
1
24 400 450 616 898 790 54 20 40 80 100 65 35 15 470 M36 1 / 122
2
1
26 400 450 666 988 880 54 25 40 80 100 65 45 15 540 M36 1 / 147
2
1
28 450 550 717 1 038 930 54 25 40 80 100 65 45 15 560 M36 1 / 150
2
1
30 450 550 768 1 092 984 54 25 40 80 100 65 45 15 610 M36 1 / 158
2
1
32 450 550 819 1 140 1 030 55 25 40 110 100 80 55 15 620 M36 1 / 175
2
1
34 500 600 870 1 180 1 070 55 25 40 110 100 80 55 15 640 M36 1 / 188
2
1
36 500 600 920 1 220 1 110 55 25 40 110 100 80 55 15 660 M36 1 / 193
2
6.1.3 Matériau
Toutes les pièces associées, y compris les colliers, plaques de base, goussets et plaques verticales,
doivent être en acier au carbone pour toutes les tuyauteries. En cas d'exigences spécifiques, d'autres
matériaux que l'acier au carbone peuvent être utilisés.
7
© ISO 2022 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 24200:2022(F)
6.1.4 Application
Les diamètres des lignes listées à la Figure 1 peuvent s'appliquer aux patins à collier.
Le patin à collier peut être utilisé comme guide, mais il convient que le couple soit calculé et défini en
fonction du projet. Le patin à collier ne doit pas être utilisé comme ancrage ou butées axiales sans la
présence de taquet
...
