ISO 1607-2:1989
(Main)Positive-displacement vacuum pumps — Measurement of performance characteristics — Part 2: Measurement of ultimate pressure
Positive-displacement vacuum pumps — Measurement of performance characteristics — Part 2: Measurement of ultimate pressure
The considered pumps discharge the gas against atmosphere pressure and achieve a limiting inlet pressure of less than 100 Pa in one stage. The method adopted is that the ultimate pressure is measured at a specified temperature in a specified form of test dome attached to the inlet of the pump.
Pompes primaires volumétriques à vide — Mesurage des caractéristiques fonctionnelles — Partie 2: Mesurage de la pression limite
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
1607-2
STANDARD
Second edition
19894 1-01
Positive-displacement vacuum Pumps -
Measurement of perfo,rmance characteristics -
Part 2:
Measurement of ultimate pressure
Pompes primaires volum&iques 6 vide
- Mesurage des caract&istiques
fonctionnelfes -
Partie 2: Mesurage de Ia Pression limite
Reference number
ISO 1607-2 : 1989 (E)
---------------------- Page: 1 ----------------------
ISO 1607-2 : 1989 (EI
Foreword
ISO (the international Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 1607-2 was prepared by Technical Committee ISO/TC 112,
Vacuum technology.
This second edition cancels and replaces the first edition (ISO 1607-2 : 19781, of which
it constitutes a minor revision. The former requirement in 4.2 that the pump be run for
at least 24 h has been changed.
following Parts, under the general title Positive-
ISO 1607 will consist of the
Performance characteristics:’
displacement vacuum Pumps - Measurement of
-
Part 1: Measurement of volume rate of flow (pumping Speed)
-
Part 2: Measuremen t of Ultima te pressure
-
Part 3: Water vapour pumping capacity
0 ISO 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
ISO 1607-2 : 1989 (EI
Introduction
The purpose of ISO 1607 is to ensure that measurements of the Performance
characteristics of positive-displacement vacuum Pumps are, as far as possible, carried
out by uniform procedures and under uniform conditions. lt is hoped that, as a result,
measurements conducted by different manufacturers or in different laboratories, and
Statements of Performance quoted in manufacturers’ literature, will be on a properly
comparable basis to the benefit of both user and manufacturer.
lt is envisaged that the complete International Standard will, in due course, deal com-
prehensively with the measurement of a wide range of Performance characteristics of
the main types of positive-displacement vacuum Pumps. In Order, however, that useful
agreements of more restricted scope may be implemented with the least possible
delay, ISO 1607 is published in Parts.
. . .
Ill
---------------------- Page: 3 ----------------------
This page intentionally lefi blank
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD
ISO 1607-2: 1989 (E)
Positive-displacement vacuum Pumps - Measurement of
Performance characteristics -
Part 2:
Measurement of ultimate pressure
The volume of the test dome ( VD) shall be at least five times the
1 Scope
volume swept by the pump during one compression cycle ( VP,.
The connection to the inlet of the pump shall consist of an
This patt of ISO 1607 specifies methods of measuring the
ultimate pressure of positive-displacement vacuum Pumps. adaptor the length of which shall not exceed 0,5 D (sec
figure 1). The dome dimensions for Pumps of given sizes are in-
The Pumps considered are those which discharge the gas dicated in table 1.
against atmospheric pressure and which achieve a limiting inlet
pressure of less than 100 Pa’) in one Stage. Table 1
D
VD
vP
litres litres mm
2 Definitions
0 to 0,26 100
113
0,26 to 1,l 160
514
For the purposes of this patt of ISO 1607, the following defini-
1,l to 4,2
21 250
tions apply.
4,2 to 17 84 400
17 to 65 325 630
65 to 260 1 300 1 000
2.1 ultimate pressure, in Pascals: The limiting pressure
NOTE - For practical reasons the test dome is identical in form
approached asymptotically in the dome, with the gas inlet valve
with that already adopted for the measurement of the volume
closed and the pump in normal Operation. A dis
...
NORME
ISO
INTERNATIONALE
1607-2
Deuxième édition
1989-1 I-OI
Pompes primaires volumétriques à vide -
Mesurage des caractéristiques fonctionnelles -
Partie 2:
Mesurage de la pression limite
Positive-displacemen t vacuum pumps - Measuremen t of performance
charac teris tics -
Part 2 : Measurement of ultimate pressure
Numéro de référence
ISO 1607-Z : 1989 (FI
---------------------- Page: 1 ----------------------
ISO 1607-2 : 1989 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 16072 a été élaborée par le comité technique
ISO/TC 112, Technique du vide.
Cette deuxième édition annule et remplace la première édition (ISO 1607-2 : 19781, dont
elle constitue une révision mineure. L’exigence de 4.2 concernant la mise en service de
la pompe durant au moins 24 h a été changée.
L’ISO 1607 comprendra les parties suivantes, présentées sous le titre général Pompes
primaires volumétriques à vide - Mesurage des carat téris tiques font tionneles
- Partie 7: Mesurage du débit-volume (vitesse de pompage)
- Partie 2: Mesurage de la pression limite
- Partie 3: Capacité de pompage de vapeur d’eau
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 1607-2 : 1989 (FI
Introduction
L’ISO 1607 a pour objet d’assurer que le mesurage des caractéristiques fonctionnelles
des pompes primaires volumétriques à vide soit effectué, dans toute la mesure du pos-
sible, selon des procédés et dans des conditions uniformes. Le résultat souhaité est
que les mesurages effectués par différents fabricants ou dans différents laboratoires,
ainsi que les indications concernant le fonctionnement, fournies par la documentation
des fabricants, soient bien comparables tant au profit de l’utilisateur que du fabricant.
II est envisagé que la Norme internationale complète englobe, en temps voulu, tous les
mesurages d’une large gamme de caractéristiques de fonctionnement des types princi-
paux de pompes primaires volumétriques à vide. Toutefois, pour pouvoir, dans le plus
bref délai possible, obtenir des accords utiles dans un domaine plus restreint,
I’ISO 1607 est publiée en parties séoarées.
. . .
Ill
---------------------- Page: 3 ----------------------
Page blanche
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 1607-2: 1989 (F)
Pompes primaires volumétriques à vide - Mesurage des
caractéristiques fonctionnelles -
Partie 2:
Mesurage de la pression limite
1 Domaine d’application Le volume du dôme d’essai (Vn) doit être au moins égal à cinq
fois le volume balayé par la pompe pendant un cycle de compres-
La présente partie de I’ISO 1607 prescrit une méthode de mesu-
sion ( I(r.,). Le raccordement à l’orifice d’admission de la pompe
rage de la pression limite des pompes primaires volumétriques à
est réalisé au moyen d’un adaptateur dont la longueur ne doit pas
vide. dépasser 0,5 D (voir la figure). Les dimensions appropriées du
dôme pour des pompes de dimensions données sont
indiquées
Elle est applicable aux pompes qui refoulent le gaz à la pression
dans le tableau i. ’
atmosphérique et dont la pression limite d’admission est infé-
Tableau 1
rieure à 100 Pal) dans un étage.
D
VD
vP
litres mm
litres
2 Définitions
0 à 0,26 100
1,3
0,26 à 1,l 160
5,4
Pour les besoins de la présente partie de I’ISO 1607, les défini-
1,l à 4,2 21 250
tions suivantes s’appliquent.
4,2 à 17 84
17 à 65 325 630
à 260
65 1 300 1000
2.1 pression limite, en pascals: Valeur vers laquelle tend
NOTE - Pour des raisons pratiques, le dôme d’essai correspond
asymptotiquement la pression dans le dôme, le robinet d’injec-
exactement à celui déjà adopté po
...
NORME
ISO
INTERNATIONALE
1607-2
Deuxième édition
1989-1 I-OI
Pompes primaires volumétriques à vide -
Mesurage des caractéristiques fonctionnelles -
Partie 2:
Mesurage de la pression limite
Positive-displacemen t vacuum pumps - Measuremen t of performance
charac teris tics -
Part 2 : Measurement of ultimate pressure
Numéro de référence
ISO 1607-Z : 1989 (FI
---------------------- Page: 1 ----------------------

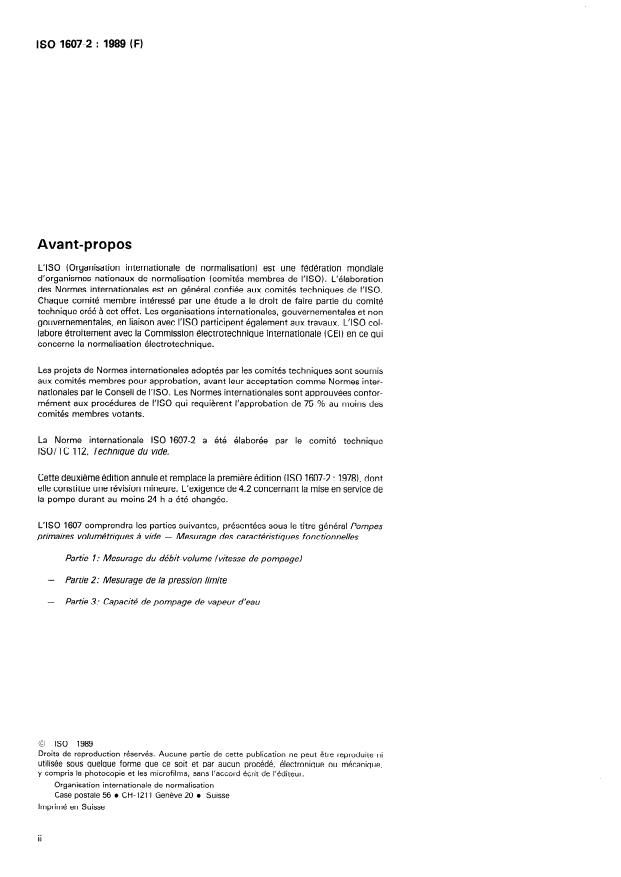

ISO 1607-2 : 1989 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 16072 a été élaborée par le comité technique
ISO/TC 112, Technique du vide.
Cette deuxième édition annule et remplace la première édition (ISO 1607-2 : 19781, dont
elle constitue une révision mineure. L’exigence de 4.2 concernant la mise en service de
la pompe durant au moins 24 h a été changée.
L’ISO 1607 comprendra les parties suivantes, présentées sous le titre général Pompes
primaires volumétriques à vide - Mesurage des carat téris tiques font tionneles
- Partie 7: Mesurage du débit-volume (vitesse de pompage)
- Partie 2: Mesurage de la pression limite
- Partie 3: Capacité de pompage de vapeur d’eau
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 1607-2 : 1989 (FI
Introduction
L’ISO 1607 a pour objet d’assurer que le mesurage des caractéristiques fonctionnelles
des pompes primaires volumétriques à vide soit effectué, dans toute la mesure du pos-
sible, selon des procédés et dans des conditions uniformes. Le résultat souhaité est
que les mesurages effectués par différents fabricants ou dans différents laboratoires,
ainsi que les indications concernant le fonctionnement, fournies par la documentation
des fabricants, soient bien comparables tant au profit de l’utilisateur que du fabricant.
II est envisagé que la Norme internationale complète englobe, en temps voulu, tous les
mesurages d’une large gamme de caractéristiques de fonctionnement des types princi-
paux de pompes primaires volumétriques à vide. Toutefois, pour pouvoir, dans le plus
bref délai possible, obtenir des accords utiles dans un domaine plus restreint,
I’ISO 1607 est publiée en parties séoarées.
. . .
Ill
---------------------- Page: 3 ----------------------
Page blanche
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 1607-2: 1989 (F)
Pompes primaires volumétriques à vide - Mesurage des
caractéristiques fonctionnelles -
Partie 2:
Mesurage de la pression limite
1 Domaine d’application Le volume du dôme d’essai (Vn) doit être au moins égal à cinq
fois le volume balayé par la pompe pendant un cycle de compres-
La présente partie de I’ISO 1607 prescrit une méthode de mesu-
sion ( I(r.,). Le raccordement à l’orifice d’admission de la pompe
rage de la pression limite des pompes primaires volumétriques à
est réalisé au moyen d’un adaptateur dont la longueur ne doit pas
vide. dépasser 0,5 D (voir la figure). Les dimensions appropriées du
dôme pour des pompes de dimensions données sont
indiquées
Elle est applicable aux pompes qui refoulent le gaz à la pression
dans le tableau i. ’
atmosphérique et dont la pression limite d’admission est infé-
Tableau 1
rieure à 100 Pal) dans un étage.
D
VD
vP
litres mm
litres
2 Définitions
0 à 0,26 100
1,3
0,26 à 1,l 160
5,4
Pour les besoins de la présente partie de I’ISO 1607, les défini-
1,l à 4,2 21 250
tions suivantes s’appliquent.
4,2 à 17 84
17 à 65 325 630
à 260
65 1 300 1000
2.1 pression limite, en pascals: Valeur vers laquelle tend
NOTE - Pour des raisons pratiques, le dôme d’essai correspond
asymptotiquement la pression dans le dôme, le robinet d’injec-
exactement à celui déjà adopté po
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
