Standards Content (Sample)
International Standard @ 706511
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEXAYHAPO/lHAR OPrAHM3AUMR flO CTAHJ!~APTM~AUMM*ORGAN~SAT~ON INTERNATIONALE DE NORMALISATION
Information processing - Data interchange on 200 mm
(8 in) flexible disk cartridge using modified frequency
modulation recording at 13 262 ftprad on two sides -
Part 1 : Dimensional, physical and magnetic
characteristics
Traitement de l'information - Échange d'information sur cartouches à disquette de 2LK) mm (8 inJ utilisant le mode
d'enregistrement MFM à 13 262 ftprad sur deux faces - Partie 1 : Caractéristiques dimensionnelles, physiques et magnétiques
First edition - 1982-12-15
UDC 681.327.63 Ref. No. IS0 706611-1982 (E)
Descriptors : data processing, information interchange, data storage devices, magnetic disks, characteristics, dimensions, physical properties,
magnetic properties, definitions.
Price based on 16 pages

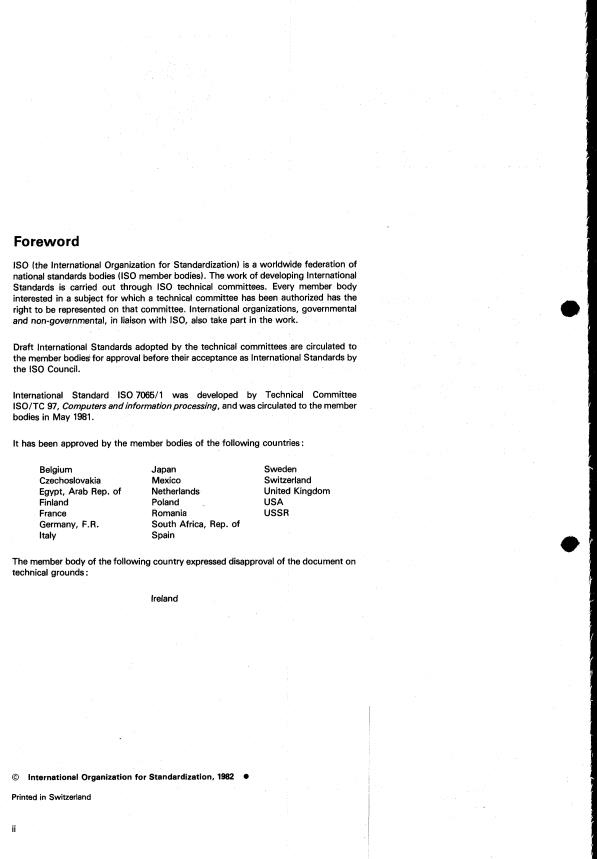

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies’ for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 7065/ 1 was developed by Technical Committee
ISO/TC 97, Computers andinformation processing, and was circulated to the member
bodies in May 1981.
It has been approved by the member bodies of the following countries :
Belgium Japan Sweden
Czechoslovakia Mexico Switzerland
Egypt, Arab Rep. of Netherlands United Kingdom
Finland Poland USA
France Romania USSR
Germany, F.R. South Africa, Rep. of
Italy Spain
The member body of the following country expressed disapproval of the document on
technical grounds :
Ireland
O International Organization for Standardization, 1982 O
Printed in Switzerland
ii
Contents Page
O Introduction . 1
1 Scope and field of application . 1
2 References . 1
3 Definitions . 1
3.1 Flexible disk . 1
3.2 Reference flexible disk cartridge . 1
3.3 Secondary reference flexible disk cartridge . 1
3.4 Signal amplitude reference flexible disk cartridge .
3.5 Typical field .
3.6 Reference field .
3.7 Test recording currents .
3.8 Standard reference amplitudes . 2
3.9 Average signal amplitude .
3.10 In contact . 2
3.11 Formatting . 2
3.12 Initialization . 2
4 Generaldescription . 2
4.1 General figures . 2
4.2 Main elements . 2
4.3 Description . 2
4.4 Optional features . 2
5 General requirements . 2
5.1 Environment and transportation . 2
5.2 Materials . 3
5.3 Direction of rotation . 3
...
6 Dimensional characteristics . . . . . . . . . . , . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Jacket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Liner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3 Disk .
7 Physical characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Inflammability. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 Coefficient of linear thermal expansion of the disk . . . . . . . . . . , . . . . . . . . .
7.3 Coefficient of linear hygroscopic expansion of the disk . . . . . . . . . . . . . . . .
7.4 Opacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.5 Torque .
e
8 Magnetic characteristics . . . . , . . . . . . . . , . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.1 Trackgeometry .
8.2
Functional testing . . . . . . . . . . . . . . . . . . . . . . . . , . . . . . . . . . . . . . . . . . . . .
Annexes
A Measurement of light transmittance . . . . . . . . . . . , . . . . . . . . . . . . . . . . . . . . . . . .
B Measurement of the cartridge thickness. . . . . . . , . . . . . . . . . . . . . . . . . . . . . . . . .
C Method for measuring the effective track width . . . . . . . . . . . . . . . . . . . . . . .
D Write-inhibit notch. . . . . . . . . . . . . . . . . . , . . . . , . . . . . . . . . . . . . . . . . . . . . , . . . . .
O
iv
INTERNATIONAL STANDARD IS0 7065/1-1982 (E)
Information processing - Data interchange on 200 mm
(8 in) flexible disk cartridge using modified frequency
modulation recording at 13 262 ftprad on two sides -
Part 1 : Dimensional, physical and magnetic
characteristics
O Introduction
3 Definitions
IS0 7065 specifies the characteristics of 200 mm (8 in) flexible
For the purpose of this International Standard the following
disk cartridges recorded at 13 262 ftprad on two sides using
definitions apply :
modified frequency modulation recording.
3.1 flexible disk: A flexible disk which accepts and retains
IS0 7065/2 specifies the quality of recorded signals, the t&ck
on the specified side or sides magnetic signals intended for
layout, and the track format to be used on a 200 mm (8 in)
input/output and storage purposes of information data pro-
flexible disk cartridge, recorded at 13 262 ftprad on two sides,
cessing and associated systems.
using modified frequency modulation recording, which is in-
tended for data interchange between data processing systems.
3.2 reference flexible disk cartridge: A flexible disk car-
Together with the labelling scheme specified in IS0 7665
tridge arbitrarily selected for a given property for calibrating
IS0 7065/1 and IS0 7065/2 provide for full data interchange
purposes.
between data processing systems.
3.3 secondary reference flexible disk cartridge: A flex-
ible disk cartridge intended for routine calibrating purposes, the
1 Scope and field of application
performance of which is known and stated in relation to that of
the reference flexible disk cartridge.
This part of IS0 7065 specifies the dimensional, physical and
magnetic characteristics of the cartridge, so as to provide
physical interchangeability between data processing systems.
3.4 signal amplitude reference flexible disk cartridge :
A reference flexible disk cartridge selected as a standard for
NOTE - Numeric values in the SI and/or Imperial measurement
recording field and signal amplitude.
systems in this International Standard may have been rounded and
therefore are consistent with, but not exactly equal to, each other.
Either system may be used, but the two should be neither intermixed
On side O of this cartridge track 00, having a radius of
nor reconverted. The original design was made using the Imperial
91,754 mm (3.612 4 in) and track 76, having a radius of
measurement system.
51,537 mm (2,029 O in) are declared as reference tracks. To
provide a standard for side 1 the same surface is used by turn-
ing the disk over in the jacket. Under these conditions track O0
2 References
has now a radius of 89,637 mm 13.529 O in) and is not a
reference track. However, its correlation with the reference
IS0 646, Information processing - 7-bit coded character set
track having a radius of 91,754 mm (3.612 4 in) is sufficiently
for information interchange. )
close for the purpose of this International Standard. Track 72
having a radius of 51,537 mm (2.029 O in) is a reference track
IS0 2022, Information processing - IS0 7-bit and8-bit coded
and is therefore used instead of track 76.
character sets - Code extension techniques. 2,
NOTE - A master standard for signal amplitudes, reference fields,
IS0 4873, Information processing - 8-bit coded character set
overwrite and resolution characteristics has been established by the
for information interchange.
(PTB), Bundesallee 100 in
Physikalisch-Technische Bundesanstalt
Braunschweig, Germany. Secondary reference flexible disk cartridges
IS0 7665, Information processing - File structure and labelling
can be ordered from PTE?, Lab 5.11, under part number RM 56% as
of flexible disc cartridges for information interchange. 3,
long as available.
1) At present at the stage of draft. (Revision of IS0 646-1973.)
2) At present at the stage of draft. (Revision of IS0 2022-1973.)
3) At present at the stage of draft.
IS0 7065/1-1982 (E)
4.2 Main elements
3.5 typical field : The minimum recording field which, when
applied to a flexible disk cartridge, causes a signal output equal
The main elements of this flexible disk cartridge are :
to 95 % of the maximum average signal amplitude when taken
as a function of the recording field at the specified track and
- the recording disk;
flux transition frequency of that flexible disk cartridge.
- the liner;
3.6 reference field : The typical field of the signal amplitude
- the jacket.
reference flexible disk cartridge.
The cartridge is stored in an envelope.
3.7 test recording currents : The four recording currents
between 147 % and 155 % of the currents which produce the
4.3 Description
reference field at 250 O00 flux transitions per second (ftps) on
tracks O0 and 76 of side O and on tracks O0 and 72 of side 1. For
The jacket is of a square form. It includes a central window, an
each side, the first of these currents shall be used for recording
index window and a head window in both sides.
on tracks O0 to 43 and the second shall be used for recording on
tracks 44 to 76.
The liner is fixed to the inside of the jacket. It comprises two
layers of material between which the disk is held. The liner has
3.8 standard reference amplitudes : The average signal the same openings as the jacket.
amplitudes derived from the reference tracks of the signal
amplitude reference flexible disk cartridge. SRAI/ is the The disk has two recording sides, and has only a central hole
and an index hole.
average signal amplitude from a recording written using
250 O00 ftps at a radius of 91,754 mm (3.612 4 in). is
the average signal amplitude from a recording written using
4.4 Optional features
500 O00 ftps at a radius of 51,537 mm (2.029 O in).
The interchange characteristics of the jacket allow for varia-
tions of its construction. It may include flaps, (for example,
3.9 average signal amplitude : The arithmetically averaged
three flaps as shown in the drawing, or none), and notches
value for a track of the output voltage measured peak-to-peak
along the reference edge. For conditions under which a write-
over the whole track.
inhibit notch may be used, see annex D.
3.10 in F- contact: An operating condition in which the
magnetic'surface of the disk intended for data storage is in
5 General requirements
physical contact with the magnetic head.
5.1 Environment and transportation
3.11 formatting : Writing the proper control information
establishing the 77 physical cylinders and designating ad-
dresses of physical records on the flexible disk's surfaces.
5.1.1 Testing environment
Tests and measurements made on the cartridge to check the re-
3.12 initialization : Writing of the volume label, the ERMAP
quirements of this International Standard shall be carried out
label, and any other information initially required to be on the
under the following conditions :
flexible disk cartridge, prior to the commencement of general
processing or use.
-
temperature: 23 f 2 OC (73 k 4 OF);
-
relative humidity : 40 to 60 % ;
recording area: That area of each disk surface with
3.13
which the head may come into contact. -
conditioning before testing : 24 h minimum.
The temperature and the relative humidity shall be measured in
the air immediately surrounding the cartridge.
4 General description
The stray magnetic field at any point on the disk surface, in-
cluding that resulting from the concentrating effect on the
4.1 General figures
4 000 A/m (50 Oe).
recording head shall not exceed
A typical flexible disk cartridge is represented in figures 1 to 3.
5.1.2 Operating environment
Figure 1 - Flexible disk cartridge, shows the cartridge seen
from above, side O up.
Cartridges used for data interchange shall be operated under
the following conditions :
Figure 2 - Section A-A, is a cross-section, along line A-A
- temperature: 10 to 51,5 OC (50 to 125 OF);
in figure 1.
- relative humidity: 20 to 80 %;
3 - Protective envelope with cartridge, shows a pro-
Figure
- wet bulb temperature: less than 29 OC (84 OF).
tective envelope with cartridge, side 1 up.
The temperature and the relative humidity shall be measured in 5.2 Materials
the air immediately surrounding the cartridge. It is recom-
mended that the rate of change of the temperature should not
5.2.1 Jacket
exceed 20 OC (36 OF) per hour.
The jacket may be constructed from any suitable material.
There shall be no deposit of moisture on or in the cartridge.
5.2.2 Liner
at any point on the disk surface, in-
The stray magnetic field
cluding that resulting from the concentrating effect on the
The material of the liner shall be able to retain dust without
recording head, shall not exceed 4 O00 A/m (50 Oe).
damage to the disk.
5.1.3 Storage environment
5.2.3 Disk
During storage it is recommended that the cartridges are kept
The disk may be constructed from any suitable material (for ex-
'
Ar the following conditions :
ample, bi-axially oriented polyethylene terephthalate) coated on
both sides with a strong and flexible layer of magnetic material
-
temperature: 4 to 51,5 OC (40 to 125 OF);
(for example y-Fe*OJ).
-
relative humidity: 8 to 80 % .
5.2.4 Envelope
Each cartridge shall be in an envelope and in an upright posi-
The envelope may be manufactured from any suitable material
tion.
(for example, paper).
The stray magnetic field shall not exceed 4 O00 A/m (50 Oe).
5.3 Direction of rotation
NOTE - Cartridges which have been stored in temperatures and
humidities outside the operating condition, but within the storage con-
The direction of rotation shall be counter-clockwise when look-
ditions may exhibit degraded performance Characteristics- r-
ing at side O.
tridges should be subjected to a conditioning
24 h within the operating environment prior to use.
6 Dimensional characteristics
/r\
5.1.4 Transportation
The dimensional characteristics listed in the following clauses
are indicated in figures 4 to 7.
Responsibility for ensuring that adequate precautions are ta>
during transportation shall be with the sender. During transpor-
Figure 4 - Jacket dimensions shows the jacket.
tation the cartridge shall be in its envelope, and in a protective
Figure 5 - Cartridge thickness shows a partial cross-section
packane. The latter snmt be free from dust or extraneous mat- )
of the jacket.
ter. It have a clean interior and construction
gress of dust and It is recommended that a sufficient
Figure 6 - Disk dimensions shows the disk.
space exists between cartridge and outer surface of the final
Figure 7 - Disk thickness shows a cross-section of the disk.
container, so that risk of damage due to stray magnetic fields
will be negligible.
T w-c;
All dimensions are referred to the reference edge of the car-
ay_
tridge (see figure 4).
It is recommended that the following conditions olwatd not be(
exceeded :
6.1 Jacket
-
temperature : - 40 to 51,5 OC ( - 40 to 125 OF) ;
6.1.1 Form
-
maximum rate of temperature change: 20 OC (36 OF)
per hour;
The jacket shall have a square form with angles of 90O I: 30',
and a side length
-
relative humidity: 8 to 90 % .
Il = 203,2 f 0,4 mm (8.000 f 0.015 in)
No moisture shall condense in or on the cartridge.
6.1.2 Thickness
5.1.5 Handling
Jacket wall and liner
6.1.2.1
The cartridge shall stay out of its envelope for the shortest time
possible. When handling the cartridge the operator shall not In an area defined by
touch the exposed magnetic surfaces of the disk and shall
rl = 60 mm (2.36 in)
avoid exposing the cartridge to direct sunlight, moisture and
dust. r2 = 85 mm (3.35 in)
IS0 7065/1-1982 (E)
6.1.6 Reference edge profile
and with a probe having a diameter of 15 mm (0.59 in) applied
against the cartridge with a force of 1 N (3.6 ozf), the thickness
Within an area defined by
of the jacket wall and liner shall be
f8 = 25 mm (1 in)
el = 0,45 f 0,15 mm (0.018 f 0.005 in)
the reference edge shall have a convex profile, for example, be
6.1.2.2 Cartridge
rounded with one or more r
...
Norme internationale @ 706511
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONOME~~YHAPO~HAR OPTAHMJAUMR fl0 CTAHnAPTM3AUMMOORGANlSATlON INTERNATIONALE DE NORMALISATION
Traitement de l'information - Échange d'information sur
cartouches à disquette de 200 mm (8 in) utilisant le mode
d'enregistrement MFM à 13 262 ftprad sur deux faces -
Partie 1 : Caractéristiques dimensionnelles, physiques et
magnétiques
information processing - Data interchange on 21x) mm (8 in) flexible disk cartridge using modified frequency modulation
recording at 13 262 ftprad on two sides - Part 1 : Dimensional, physical and magnetic characteristics
Première edition - 1982-12-15
CDU 681.327.63 Réf. no : IS0 7065/1-1982 (FI
Descripteurs : traitement de l'information, échange d'information, support de données, disque magnétique, caractéristique, propriété physique,
propriété magnétique, définition.
Prix basé sur 16 pages
Ava n t - p ro p os
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
I'ISO. Chaque
des Normes internationales est confiée aux comités techniques de
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 706511 a été élaborée par le comité technique ISO/TC 97,
Calculateurs et traitement de finformation, et a été soumise aux comités membres en
1981.
mai
Les comités membres des pays suivants l'ont approuvée :
Afrique du Sud, Rép. d' Italie Suède
Allemagne, R.F. Japon Suisse
Mexique Tchécoslovaquie
Belgique
Égypte, Rép. arabe d' Pays-Bas URSS
Espagne Pologne USA
Finlande Roumanie
France Royaume-Uni
Le comité membre du pays suivant l'a désapprouvée pour des raisons techniques :
Irlande
@ Organisation internationale de normalisation, 1982 0
Imprimé en Suisse
ii
Sommaire Page
O Introduction . 1
1 Objet et domaine d'application . 1
2 Références . 1
3 Définitions . 1
3.1 Disquette . 1
3.2 Cartouche à disquette de référence . 1
3.3 Cartouche à disquette de référence secondaire . 1
Cartouche à disquette de référence d'amplitude du signal .
3.4
3.5 Champ caractéristique . 2
3.6 Champ de référence . 2
3.7 Courants d'enregistrement d'essai . 2
3.8 Amplitude de référence normalisée . 2
3.9 Amplitude moyenne du signal . 2
3.10 Aucontact . 2
3.11 Formattage . 2
3.12 Initialisation . 2
4 Description générale . 2
4.1 Figures générales . 2
4.2 Éléments principaux . 2
4.3 Description . 2
4.4 Caractéristiques facultatives . 2
5 Spécifications générales . 2
5.1 Environnement et transport . 2
5.2 Matériaux . 3
5.3 Sensderotation . 3
iii
6 Caractéristiques dimensionnelles . 3
6.1 Enveloppe . 4
6.2 Garniture . 4
6.3 Disque . 5
7 Caractéristiques physiques . 5
7.1 Ininflammabilité . 5
7.2 Coefficient de dilatation thermique linéaire du disque . 5
7.3 Coefficient de dilatation hygroscopique linéaire du disque . 5
7.4 Opacité . 5
7.5 Couple . 5
8 Caractéristiques magnétiques . 6
8.1 Géométrie des pistes . 6
8.2 Essai de fonctionnement . 6
Annexes
A Mesurage du taux de lumière transmise . 11
B Mesurage de l'épaisseur de la cartouche . 13
C Méthode de mesurage de la largeur de piste effective . 15
D Encoche d'interdiction d'écriture . 16
NORME INTERNATIONALE IS0 7065/1-1982 (F)
Traitement de l'information - Échange d'information sur
cartouches à disquette de 200 mm (8 in) utilisant le mode
MFM à 13 262 ftprad sur deux faces -
d'enregistrement
Partie 1 : Caractéristiques dimensionnelles, physiques et
magnétiques
IS0 4873, Traitement de l'information - Jeu de caractères
O Introduction
à 8 éléments pour l'échange d'information.
codés
L'ISO 7065 spécifie les caractéristiques des cartouches à dis-
IS0 7665, Traitement de finformation - Structure de fichier et
quette de 200 mm (8 in) utilisant le- mode d'enregistrement
étiquetage des cartouches à disquette pour l'échange d'infor-
MFM à 13 262 ftprad sur deux faces.
mation. 3)
L'ISO 7W/2 spécifie la qualité du signal enregistré, la disposi-
tion et le schéma de piste à utiliser sur une cartouche à dis-
quette de 200 mm (8 in), enregistrée en utilisant le mode MFM
3 Définitions
à 13 262 ftprad sur deux faces, prévue pour l'échange de don-
nées entre les systèmes de traitement de l'information.
Dans le cadre de la présente Norme internationale, les défini-
Avec le schéma d'étiquetage spécifié dans I'ISO 7665, tions suivantes sont applicables :
I'ISO 7065/1 et I'ISO 7065/2 permettent les échanges de don-
nées entre les systèmes de traitement de l'information.
3.1 disquette : Disquette qui accepte et retient sur la (les)
face(s) spécifiée(s) les signaux magnétiques prévus pour
I'entrée/sortie et la mise en mémoire des informations pour les
1 Objet et domaine d'application
systèmes de traitement de l'information et systèmes associés.
La présente partie de I'ISO 7065 spécifie les caractéristiques
dimensionnelles, physiques et magnétiques de la cartouche
3.2 cartouche à disquette de référence : Cartouche à dis-
permettant l'interchangeabilité physique entre les systèmes de
quette arbitrairement choisie pour les besoins d'étalonnage
traitement de l'information.
d'une propriété donnée.
NOTE - Les valeurs numériques du système international et/ou du
3.3 cartouche à disquette de référence secondaire: Car-
système impérial de mesure, figurant dans la présente Norme interna-
touche à disquette prévue pour des étalonnages et dont les
tionale, peuvent être des valeurs arrondies et sont donc consistantes
entre elles, sans être toutefois exactement égales. L'un ou l'autre
Caractéristiques sont connues et établies en fonction
système peut être utilisé, mais les deux ne doivent être ni mélangés, ni
de celles de la cartouche à disquette de référence.
reconvertis.
Le projet a été établi à l'origine sur la base du système impérial de
3.4 cartouche à disquette de référence d'amplitude du
mesure.
signal : Cartouche à disquette de référence choisie comme éta-
lon du champ d'enregistrement et de l'amplitude du signal.
Références
Sur la face O de cette cartouche, la piste O0 ayant un rayon de
91,754 mm (3,612 4 in) et la piste 76 ayant un rayon de
IS0 646, Traitement de l'information - Jeu de caractères
codés à 7 éléments pour l'échange d'information.') 51,537 mm (2,029 O in) sont les pistes de référence. La même
surface est utilisée en retournant le disque dans l'enveloppe
IS0 2022, Traitement de l'information - Jeux IS0 de caractè- afin de fournir une référence pour la face 1. Dans ces condi-
tions la piste O0 a maintenant un rayon de 89,637 mm
res codés à 7 éléments et à 8 éléments - Techniques d'exten-
sion du code.2) (3,529 O in) et n'est plus considérée comme une piste de
1) Actuellement au stade de projet. (Révision de I'ISO 646-1973.)
2) Actuellement au stade de projet. (Révision de I'ISO 2022-1973.)
3) Actuellement au stade de projet.
IS0 7065/1-1982 (FI
référence. Cependant, sa corrélation avec la piste de référence
4 Description générale
ayant un rayon de 91,754 mm (3,612 4 in) est suffisamment
étroite pour les besoins de la présente Norme internationale. La
4.1 Figures générales
piste 72, ayant un rayon de 51,537 mm (2,029 O in) est une
à la place de la piste 76.
piste de référence et donc utilisée
Une cartouche à disquette caractéristique est représentée aux
figures 1 à 3 comme suit :
NOTE - Le Physikalisch-Technische Bundesanstalt (PTB), Bundes-
- la figure 1 représente la cartouche à disquette vue d'en
allee 100, à Braunschweig, Allemagne, a défini un étalon précisant les
caractéristiques d'amplitudes du signal, les champs de référence, de
haut, la face O vers le haut;
sur-écriture et de résolution. Des cartouches à disquette de référence
- la figure 2 représente la coupe transversale A-A, le long
secondaire peuvent être commandées auprès du PTB, Lab 5.11, SOUS
de la ligne A-A de la figure 1 ;
le numéro de référence RM 5654 dans la mesure des disponibilités.
- la figure 3 représente la pochette protectrice avec car-
3.5 champ caractéristique : Champ d'enregistrement mini-
touche, face 1 vers le haut.
mum qui, lorsqu'il est appliqué à une cartouche à disquette,
provoque un signal de sortie égal à 95% du maximum de
4.2 Éléments principaux
l'amplitude moyenne du signal ; cette amplitude moyenne est
fonction du champ d'enregistrement pour la piste indiquée à la
Les éléments principaux de cette cartouche à disquette sont les
fréquence de transition de flux correspondante.
:
suivants
- le disque d'enregistrement;
3.6 champ de référence : Champ caractéristique de I'ampli-
tude du signal de la cartouche à disquette de référence.
- la garniture;
- l'enveloppe.
3.7 courants d'enregistrement d'essai : Quatre courants
d'enregistrement entre 145 % et 155 % des courants qui pro-
La cartouche est conservée dans une pochette.
duisent le champ de référence à 250 O00 transitions de flux par
seconde (ftps) sur les pistes 00 et 76 de la face O et sur les
4.3 Description
pistes O0 et 72 de la face 1. Pour chaque face, le premier de ces
courants doit être utilisé pour l'enregistrement sur les pistes O0
L'enveloppe est de forme carrée. Elle comprend une fenêtre
à 43 et le second courant doit être utilisé pour l'enregistrement
centrale, un trou d'index, une fenêtre d'accès de tête sur les
sur les pistes 44 à 76.
deux faces.
La garniture est fixée à l'intérieur de l'enveloppe. Elle comprend
3.8 amplitudes de référence normalisées : Amplitudes
deux feuilles entre lesquelles le disque est maintenu. La garni-
moyennes du signal provenant des pistes de référence de
ture a les mêmes ouvertures que l'enveloppe.
l'amplitude du signal de la cartouche à disquette de référence.
SRA,f est l'amplitude moyenne du signal d'un enregistrement
d'écriture de 250000 ftps avec un rayon de 91,754 mm Le disque est enregistré sur les deux faces et a uniquement un
trou central et un trou d'index.
(3,612 4 in). SRA2f est l'amplitude moyenne du signal d'un
enregistrement d'écriture de 500 000 ftps avec un rayon de
51,537 mm (2,029 O in).
4.4 Caractéristiques facultatives
Les caractéristiques interchangeables de l'enveloppe permet-
3.9 amplitude moyenne du signal : Valeur moyenne arirh-
tent des variations dans sa fabrication. Elle peut inclure des
métique de la tension de sortie mesurée crête à crête sur
rabats (par exemple trois rabats comme indiqué sur les figures
l'ensemble de la piste.
ou aucun rabat) et des encoches le long du bord de référence.
Pour les conditions d'utilisation d'une encoche d'interdiction
3.10 au contact : Condition de fonctionnement dans
d'écriture, voir annexe D.
laquelle la surface magnétique du disque destiné au stockage
des données est en contact physique avec la tête magnétique.
5 Spécifications générales
3.11 formattage : Écriture des données de commande
appropriées pour l'établissement physique des 7ï pistes et pour
5.1 Environnement et transport
désigner les adresses physiques des enregistrements sur les
faces de la disquette.
5.1.1 Conditions d'essai
3.12 initialisation : Écriture de l'indicatif de volume, de Les essais de mesurages réalisés sur la cartouche pour vérifier
l'indicatif ERMAP et de toute autre information devant figurer les spécifications de la présente Norme internationale doivent
sur la disquette préalablement à toute opération de traitement :
être réalisés dans les conditions suivantes
ou utilisation.
- température: 23 f 2 OC (73 f 4 OF);
- humidité relative : 40 à 60 % ;
3.13 zone d'enregistrement : Zone de la surface du disque
avec lequel la tête peut entrer en contact.
- conditionnement avant l'essai : 24 h minimum.
IS0 7065/1-1982 (FI
II est recommandé de ne pas dépasser les conditions sui-
La température et le taux d'humidité doivent être mesurés dans
vantes :
l'air entourant immédiatement la cartouche. Le champ magné-
tique environnant en tout point de la surface du disque, y com-
- température: - 40 à 51,5 OC (- 40 à 125 OF);
pris celui dû à l'effet de concentration de la tête d'enregistre-
- gradient maximal de température: 20 OC (36 OF) par
ment, ne doit pas dépasser 4 O00 A/m (50 Oe).
heure;
- humidité relative: 8 % à 90 % .
5.1.2 Conditions de fonctionnement
II ne doit pas y avoir de condensation dans ou sur la cartouche.
Les cartouches utilisées pour l'échange d'informations doivent
fonctionner dans les conditions suivantes :
5.1.5 Manipulation
-
température: 10 à 50 OC (50 à 122 OF);
La cartouche doit rester hors de sa pochette le ,moins long-
temps possible. Lors d'une manipulation de la cartouche, I'opé-
-
humidité relative : 20 à 80 % ;
rateur ne doit pas toucher les surfaces magnétiques exposées
du disque et doit éviter d'exposer directement la cartouche aux
-
température du thermomètre humide: <29OC (MOFI.
rayons du soleil, à l'humidité et à la poussière.
La température et le taux d'humidité doivent être mesurés dans
5.2 Matériaux
II est recommandé
l'air entourant immédiatement la cartouche.
que le gradient de température ne dépasse pas 20 OC (36 OF)
par heure. 5.2.1 Enveloppe
L'enveloppe peut être fabriquée avec n'importe quel matériau
II ne doit y avoir aucune condensation sur ou dans la cartouche.
approprié.
Le champ magnétique environnant en tout point de la surface
du disque, y compris celui dû à l'effet de concentration de la
4 O00 A/m (50 Oe).
tête d'enregistrement, ne doit pas dépasser
5.2.2 Garniture
Le matériau utilisé pour la garniture doit pouvoir retenir la pous-
5.1.3 Conditions de stockage sière sans endommager le disque.
Pendant le stockage, il est recommandé de conserver les car-
5.2.3 Disque
touches dans les conditions suivantes :
Le disque peut être fabriqué avec n'importe quel matériau
-
température : 4 à 51,5 OC (40 à 125 OF) ;
approprié (par exemple, polyéthylène téréphtalate biaxial)
recouvert, au moins sur une face, d'une couche résistante et
-
humidité relative : 8 à 80 % .
flexible de matériau magnétique (par exemple y-Fe203).
Chaque cartouche doit être dans une pochette et maintenue
5.2.4 Pochette
verticale.
La pochette peut être fabriquée avec n'importe quel matériau
Le champ magnétique environnant ne doit pas dépasser
approprié (par exemple, du papier).
4 O00 A/m (50 Oe).
5.3 Sens de rotation
NOTE - Les cartouches conservées à des températures et à des taux
d'humidité non compris dans la fourchette des conditions de fonction-
Le sens de rotation doit être contraire au sens des aiguilles
nement, mais inférieurs aux taux de stockage, peuvent présenter des
d'une montre lorsqu'on regarde la face O.
caractéristiques de fonctionnement dégradées. De telles cartouches
doivent être soumises à une période de conditionnement de 24 h au
moins dans les conditions de fonctionnement avant utilisation.
6 Caractéristiques dimensionnelles
5.1.4 Transport Les caractéristiques dimensionnelles citées dans les paragra-
phes suivants sont indiquées sur les figures 4 à 7, à savoir :
La responsibilite concernant les précautions adéquates à pren-
- la figure 4 montre l'enveloppe;
dre pendant le transport relève de l'expéditeur. Pendant le
- la figure 5 montre une coupe transversale partielle de
transport, la cartouche doit se trouver dans sa pochette, et
ni l'enveloppe ;
dans un emballage de protection. Celui-ci ne doit comporter
poussière, ni corps protubérant. II doit être propre intérieure-
- la figure 6 montre le disque;
ment et son mode de fabrication doit empêcher toute entrée de
- la figure 7 montre une coupe transversale du disque.
poussière et d'eau. II est recommandé de laisser un espace suf-
fisant entre la cartouche et la surface externe de l'emballage
Toutes les dimensions sont prises à partir du bord de référence
final, afin que tout risque de dommage dû aux champs magné-
tiques environnants soit négligeable. de la cartouche (voir figure 4).
IS0 7065/1-1982
6.1.5 Fenêtres d'accès de tête
6.1 Enveloppe
6.1.5.1 Emplacement
6.1.1 Forme
L'emplacement des points inférieurs des fenêtres d'accès de
L'enveloppe doit être de forme carrée avec des angles de
90° f 30' et un côté de longueur tête est défini par :
I, = 3,70 f 0,25 mm (0,145 f 0,010 in)
Il = 203,2 f 0,4 mm (8,000 f 0,015 in)
6.1.5.2 Dimensions
6.1.2 Épaisseur
La largeur des fenêtres d'accès de tête est :
6.1.2.1 Enveloppe et garniture
I, = 12,7 f 0,l mm (0,500 f 0,005 in)
Dans une surface définie par :
Les rayons nominaux de leurs extrémités sont :
rl = 60 mm (2,36 in)
r3 = 6,35 mm (0,250 in)
rz = 85 mrn (3,35 in)
Leur longueur est :
et avec un palpeur de 15 mrn (O,@ in) de diamètre appliqué
I7 = 52,60 f 0,25 mm (2,071 f 0,010 in)
contre la cartouche avec une force de 1 N (3,6 ozf), l'épaisseur
d'une paroi de l'enveloppe et de sa garniture doit être :
6.1.6 Profil du bord de référence
el = 0,195 f 0,15 mm (0,018 I 0,005 in)
Dans un espace défini par :
6.1.2.2 Cartouche
I, = 25 mm (1 in),
L'épaisseur totale de la cartouche doit être (voir également
le bord de référence doit avoir une coupe convexe, par
6.1.7) :
exemple être arrondi avec un ou plusieurs rayons de 0,5 rnm
(0,020 in) minimum.
1,2 mrn (0,047 in) < e2 < 2.1 mm (0,083 in)
mesurée suivant l'annexe B.
6.1.7 Fabrication de l'enveloppe
La cartouche doit tomber en chute libre à travers une jauge
Si l'enveloppe utilise des rabats, leur largeur est la suivante :
ayant une ouverture large de 2,6 mrn (0,lO in), des parois
I, = 14 mm max. (0,550 in max.)
planes et verticales, et une profondeur de 150 mm (5,9 in).
L'Bpaisseur totale e2 de la cartouche avec les rabats doit satis-
6.1.3 Fenêtres centr
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
