INTERNATIONAL ISO
STANDARD 13000-1
Second edition
2005-11-15
Corrected version
2006-03-01
Plastics — Polytetrafluoroethylene
(PTFE) semi-finished products —
Part 1:
Requirements and designation
Plastiques — Semi-produits en polytétrafluoroéthylène (PTFE) —
Partie 1: Spécifications et désignation
Reference number
ISO 13000-1:2005(E)
©
ISO 2005
---------------------- Page: 1 ----------------------
ISO 13000-1:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13000-1:2005(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terminology . 1
3.1 Terms and definitions. 1
3.2 Abbreviated terms and symbols . 2
4 Requirements for PTFE semi-finished products . 2
4.1 General. 2
4.2 Dimensions and dimensional tolerances.2
4.3 Tensile strength and percentage elongation at break . 4
4.4 Dimensional stability. 4
4.5 Density . 5
4.6 Hardness. 5
4.7 Colour . 5
4.8 Dielectric strength (DS), breakdown voltage and electrical flaws. 5
4.9 Requirements that may be specified depending on the specific application . 7
5 Format for presenting a specification . 7
5.1 General. 7
5.2 Order of presenting codes. 7
5.3 Examples of coding a specification. 8
Annex A (informative) Standard specifications for semi-finished products of
polytetrafluoroethylene. 10
© ISO 2005 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 13000-1:2005(E)

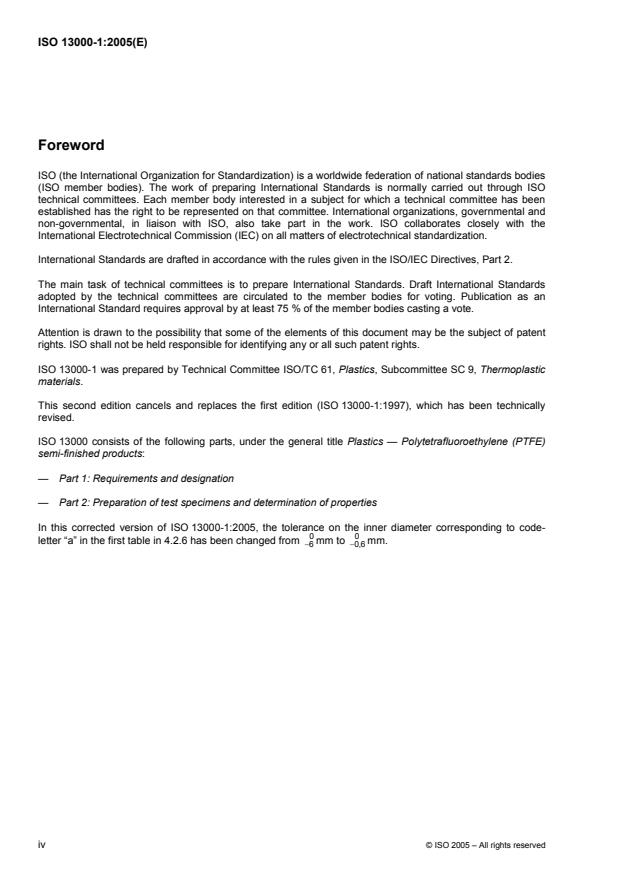

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 13000-1 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 9, Thermoplastic
materials.
This second edition cancels and replaces the first edition (ISO 13000-1:1997), which has been technically
revised.
ISO 13000 consists of the following parts, under the general title Plastics — Polytetrafluoroethylene (PTFE)
semi-finished products:
— Part 1: Requirements and designation
— Part 2: Preparation of test specimens and determination of properties
In this corrected version of ISO 13000-1:2005, the tolerance on the inner diameter corresponding to code-
0 0
letter “a” in the first table in 4.2.6 has been changed from mm to mm.
−6 −0,6
iv © ISO 2005 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 13000-1:2005(E)
Plastics — Polytetrafluoroethylene (PTFE) semi-finished
products —
Part 1:
Requirements and designation
1 Scope
This part of ISO 13000 specifies the requirements for processed unfilled polytetrafluoroethylene (PTFE)
products, which may occur in several forms. The PTFE used to make the semi-finished product is described in
ISO 12086-1 and, as provided in ISO 12086-1, may contain up to 1 % of a comonomer. The PTFE used to
make the semi-finished product may be virgin, reprocessed or recycled resin. The addition of up to 1,5 % by
mass of pigment or colorant is permitted. This part of ISO 13000 allows for four grades based on tensile
strength and elongation at break. The semi-finished products can be as-processed (type P) or dimensionally
stabilized (type S) and may also have specified electrical properties or other properties when they are required
for an application.
NOTE References to other standard specifications for semi-finished products made from polytetrafluoroethylene are
listed in Annex A for information.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 472, Plastics — Vocabulary
ISO 1043-1, Plastics — Symbols and abbreviated terms — Part 1: Basic polymers and their special
characteristics
ISO 12086-1, Plastics — Fluoropolymer dispersions and moulding and extrusion materials — Part 1:
Designation system and basis for specifications
ISO 13000-2, Plastics — Polytetrafluoroethylene (PTFE) semi-finished products — Part 2: Preparation of test
specimens and determination of properties
3 Terminology
3.1 Terms and definitions
For the purposes of this part of ISO 13000, the terms and definitions given in ISO 472 and ISO 12086-1 and
the following terms and definitions apply.
© ISO 2005 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 13000-1:2005(E)
3.1.1
moulded basic shape
〈PTFE〉 semi-finished product made by preforming and sintering without additional processing
3.1.2
semi-finished product
material, in the form of skived tape, sheets, rods, tubes, tubing, moulded basic shapes or special shapes, that
is produced for use either directly without further fabrication or in fabricating end use products, or both
3.1.3
skived tape
film or sheet prepared by cutting, slicing or shaving
NOTE The term “veneered tape” is deprecated.
3.2 Abbreviated terms and symbols
The abbreviated terms given in ISO 1043-1 are applicable to this part of ISO 13000.
4 Requirements for PTFE semi-finished products
4.1 General
After considering the specific shape, dimensions and dimensional tolerances, the primary basis for specifying
a semi-finished product of PTFE is the tensile strength and percentage elongation at break of the product.
Tests to determine the values for specification shall be run in accordance with the methods in ISO 13000-2.
The semi-finished product is identified as “type P” for as-processed or “type S” for stabilized and also may be
designated as “type E” with specified electrical properties when required for a particular application. The
exclusion of the use of reprocessed or recycled material shall be specified if needed in order to meet special
customer requirements. The values required for other properties are given in their respective subclauses.
4.2 Dimensions and dimensional tolerances
4.2.1 General
Dimensional tolerances shall be measured at 23 °C ± 2 °C.
4.2.2 Skived tape, skived sheet and film
Code-letter Thickness Tolerance
+0,01
mm
a < 0,1 mm
0
+10
W 0,1 mm
b %
0
+3
The standard tolerance for width is %, with a maximum of 30 mm. For slit skived tape, the exact width
0
shall be agreed upon between purchaser and supplier.
+2
The standard tolerance for length is %.
0
2 © ISO 2005 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 13000-1:2005(E)
4.2.3 Moulded sheet
Code-letter Thickness Tolerance
+0,75
a mm
< 5 mm
0
+15
W 5 mm
b
%
0
+3
The length and width tolerance shall be %.
0
4.2.4 Extruded or moulded rods
As extruded or moulded:
Code-letter Diameter Tolerance
+0,6
a mm
< 10 mm
0
+6
W 10 mm
b %
0
The standard tolerance for length is:
Code-letter Length Tolerance
+10
u 500 mm
a mm
0
+2
b
> 500 mm %
0
Centreless ground:
+0,04
Tolerance on diameter for all diameters: mm.
0
Tolerance on length:
Code-letter Length Tolerance
+10
u 500 mm
a mm
0
+2
b > 500 mm %
0
4.2.5 Thin-walled tube extruded from coagulated dispersion powder
The standard tolerance on inner diameter and wall thickness is:
Code-letter Dimension Tolerance
a
Inner diameter < 5 mm ± 0,25 mm
Inner diameter W 5 mm
b ± 5 %
c Wall thickness < 1,0 mm ± 0,1 mm
Wall thickness W 1,0 mm
d
± 10 %
+2
The standard tolerance for length is %.
0
© ISO 2005 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 13000-1:2005(E)
4.2.6 Extruded and moulded tubes
Tolerance on
Code-letter Outer diameter
inner diamete
...
NORME ISO
INTERNATIONALE 13000-1
Deuxième édition
2005-11-15
Version corrigée
2006-03-01
Plastiques — Semi-produits en
polytétrafluoroéthylène (PTFE) —
Partie 1:
Spécifications et désignation
Plastics — Polytetrafluoroethylene (PTFE) semi-finished products —
Part 1: Requirements and designation
Numéro de référence
ISO 13000-1:2005(F)
©
ISO 2005
---------------------- Page: 1 ----------------------
ISO 13000-1:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13000-1:2005(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Terminologie . 1
3.1 Termes et définitions. 1
3.2 Symboles et termes abrégés . 2
4 Exigences relatives aux semi-produits en PTFE. 2
4.1 Généralités . 2
4.2 Dimensions et tolérances dimensionnelles. 2
4.3 Résistance à la traction et pourcentage d'allongement à la rupture. 4
4.4 Stabilité dimensionnelle. 4
4.5 Masse volumique. 5
4.6 Dureté. 5
4.7 Couleur . 5
4.8 Rigidité diélectrique (DS), tension de claquage et défauts électriques. 5
4.9 Exigences pouvant être spécifiées en fonction de l'application spécifique . 7
5 Présentation de la spécification. 7
5.1 Généralités . 7
5.2 Ordre de présentation des codes. 8
5.3 Exemples de codage d'une spécification. 8
Annexe A (informative) Spécifications normatives relatives aux semi-produits en
polytétrafluoroéthylène. 10
© ISO 2005 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13000-1:2005(F)

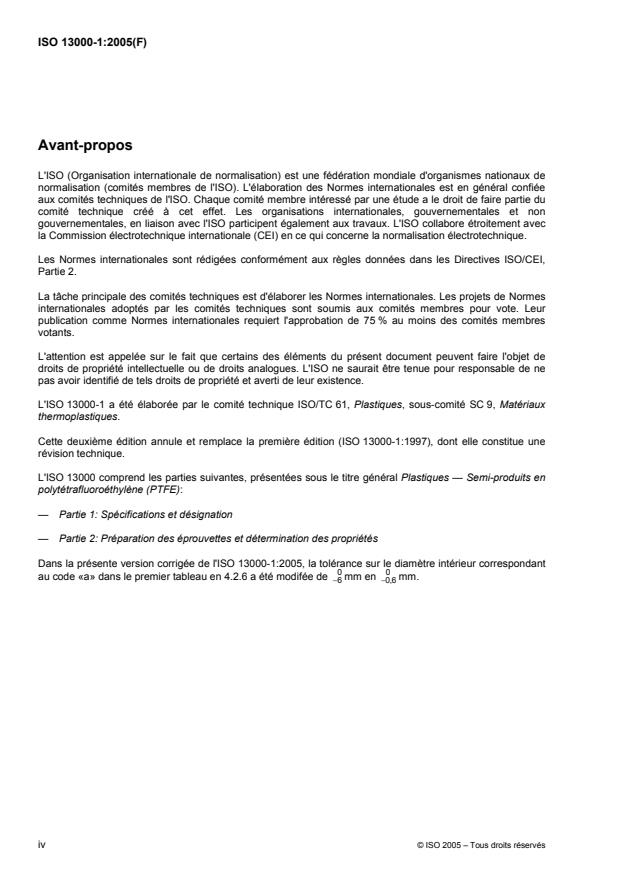

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 13000-1 a été élaborée par le comité technique ISO/TC 61, Plastiques, sous-comité SC 9, Matériaux
thermoplastiques.
Cette deuxième édition annule et remplace la première édition (ISO 13000-1:1997), dont elle constitue une
révision technique.
L'ISO 13000 comprend les parties suivantes, présentées sous le titre général Plastiques — Semi-produits en
polytétrafluoroéthylène (PTFE):
— Partie 1: Spécifications et désignation
— Partie 2: Préparation des éprouvettes et détermination des propriétés
Dans la présente version corrigée de l'ISO 13000-1:2005, la tolérance sur le diamètre intérieur correspondant
0 0
au code «a» dans le premier tableau en 4.2.6 a été modifée de mm en mm.
−6 −0,6
iv © ISO 2005 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 13000-1:2005(F)
Plastiques — Semi-produits en polytétrafluoroéthylène
(PTFE) —
Partie 1:
Spécifications et désignation
1 Domaine d'application
La présente partie de l'ISO 13000 spécifie les exigences relatives aux produits en polytétrafluoroéthylène
(PTFE) mis en œuvre et non chargés qui peuvent se présenter sous diverses formes. Le PTFE utilisé pour
fabriquer le semi-produit est décrit dans l'ISO 12086-1 et, comme cela est indiqué dans l'ISO 12086-1 peut
contenir jusqu'à 1 % d'un quelconque comonomère. Le PTFE utilisé pour fabriquer le semi-produit peut être
une résine vierge, régénérée ou recyclée. Il est permis d'ajouter jusqu'à 1,5 % en masse de pigment ou
colorant. La présente partie de l'ISO 13000 admet l'emploi de quatre qualités basées sur la résistance à la
traction et l'allongement à la rupture. Les semi-produits peuvent être bruts de mise en œuvre (type P) ou
dimensionnellement stabilisés (type S) et ils peuvent être caractérisés par certaines propriétés électriques ou
autres, lorsqu'elles sont requises pour une application donnée.
NOTE Des références à d'autres spécifications normatives relatives aux semi-produits en polytétrafluoroéthylène
sont répertoriées dans l'Annexe A à titre d'information.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 472, Plastiques — Vocabulaire
ISO 1043-1, Plastiques — Symboles et termes abrégés — Partie 1: Polymères de base et leurs
caractéristiques spéciales
ISO 12086-1, Plastiques — Polymères fluorés: dispersion et matériaux pour moulage et extrusion — Partie 1:
Système de désignation et base de spécification
ISO 13000-2, Plastiques — Semi-produits en polytétrafluoroéthylène (PTFE) — Partie 2: Préparation des
éprouvettes et détermination des propriétés
3 Terminologie
3.1 Termes et définitions
Pour les besoins de la présente partie de l'ISO 13000, les termes et définitions donnés dans l'ISO 472 et
l'ISO 12086-1 ainsi que les suivants s'appliquent.
© ISO 2005 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 13000-1:2005(F)
3.1.1
ébauche moulée
〈PTFE〉 semi-produit fabriqué par préformage et frittage sans mise en œuvre additionnelle
3.1.2
semi-produit
produit semi-fini
matériau sous forme de bande déroulée, feuilles joncs, tubes, canalisations, ébauches moulées, ou de pièces
spéciales, qui est produit en vue d'être utilisé, soit directement sous sa forme brute, soit pour la fabrication de
produits élaborés, ou pour les deux
3.1.3
bande déroulée
feuille mince ou feuille préparée par découpage ou tranchage du matériau
NOTE Le terme «bande plaquée» est déconseillé.
3.2 Symboles et termes abrégés
Pour les besoins de la présente partie de l'ISO 13000, les abréviations données dans l'ISO 1043-1
s'appliquent.
4 Exigences relatives aux semi-produits en PTFE
4.1 Généralités
Après la forme spécifique, les dimensions et les tolérances dimensionnelles, la principale base de
spécification de tout semi-produit en PTFE est la résistance à la traction et le pourcentage d'allongement à la
rupture du produit. Les essais visant à déterminer les valeurs de spécification doivent être réalisés
conformément aux méthodes spécifiées dans l'ISO 13000-2. Le semi-produit porte l'identification «type P»
pour brut de mise en œuvre ou «type S» pour stabilisé et peut également être qualifié de «type E» avec des
propriétés électriques spécifiées, lorsque cela est requis pour une application particulière. Le non-emploi d'un
matériau régénéré ou recyclé doit être spécifié si nécessaire afin de satisfaire aux exigences particulières d'un
client. Les valeurs requises pour les autres propriétés sont indiquées dans les paragraphes appropriés.
4.2 Dimensions et tolérances dimensionnelles
4.2.1 Généralités
Les tolérances dimensionnelles doivent être mesurées à 23 °C ± 2 °C.
4.2.2 Bandes déroulées, feuilles déroulées et feuilles minces
Code Épaisseur Tolérance
+0,01
a < 0,1 mm mm
0
+10
W 0,1 mm
b %
0
+3
La tolérance normale sur la largeur est de % avec un maximum de 30 mm. Pour les bandes déroulées
0
découpées, la largeur exacte doit faire l'objet d'un accord entre l'acheteur et le fournisseur.
+2
La tolérance normale sur la longueur est de %.
0
2 © ISO 2005 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 13000-1:2005(F)
4.2.3 Plaques moulées
Code Épaisseur Tolérance
+0,75
a mm
< 5 mm
0
+15
W 5 mm
b
%
0
+3
La tolérance normale sur la longueur et la largeur doit être de %.
0
4.2.4 Joncs extrudés ou bâtons moulés
À l'état extrudé ou moulé:
Code Diamètre Tolérance
+0,6
a mm
< 10 mm
0
+6
W 10 mm
b %
0
La tolérance normale sur la longueur est la suivante:
Code Longueur Tolérance
+10
u 500 mm
a mm
0
+2
b
> 500 mm %
0
À l'état rectifié:
+0,04
La tolérance sur le diamètre pour tous les diamètres est de mm.
0
La tolérance normale sur la longueur est la suivante:
Code Longueur Tolérance
+10
u 500 mm
a mm
0
+2
b > 500 mm %
0
4.2.5 Tubes à paroi mince, extrudés à partir de poudre de dispersion coagulée
La tolérance normale sur le diamètre et l'épaisseur de paroi est la suivante:
Code Dimension Tolérance
a
Diamètre intérieur < 5 mm ± 0,25 mm
Diamètre intérieur W 5 mm
b ± 5 %
c Épaisseur de paroi < 1,0 mm ± 0,1 mm
Épaisseur de paroi W 1,0 mm
d
± 10 %
+2
La tolérance normale sur la longueur est de %.
0
© ISO 2005 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 13000-1:2005(F)
4.2.6 Tubes extrudés et moulés
Tolérance sur
Diamètre
Code
extérieur
diamètre intérieur diamètre extérieur
0 +0,6
a < 10 mm mm mm
−0,6
0
0 +6
W 10 mm
b
% %
−6 0
La tolérance normale sur la longueur est la suivante:
Code Longueur Tolérance
+10
u 500 mm
a
mm
0
+2
b > 500 mm %
0
Le tube doit pouvoir être usiné concentriquement aux dimensions
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
