ISO 20871:2018

NORME ISO
INTERNATIONALE 20871
Deuxième édition
2018-03
Chaussures — Méthodes d'essai
applicables aux semelles d'usure —
Résistance à l'abrasion
Footwear — Test methods for outsoles — Abrasion resistance
Numéro de référence
ISO 20871:2018(F)
©
ISO 2018

---------------------- Page: 1 ----------------------
ISO 20871:2018(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 20871:2018(F)

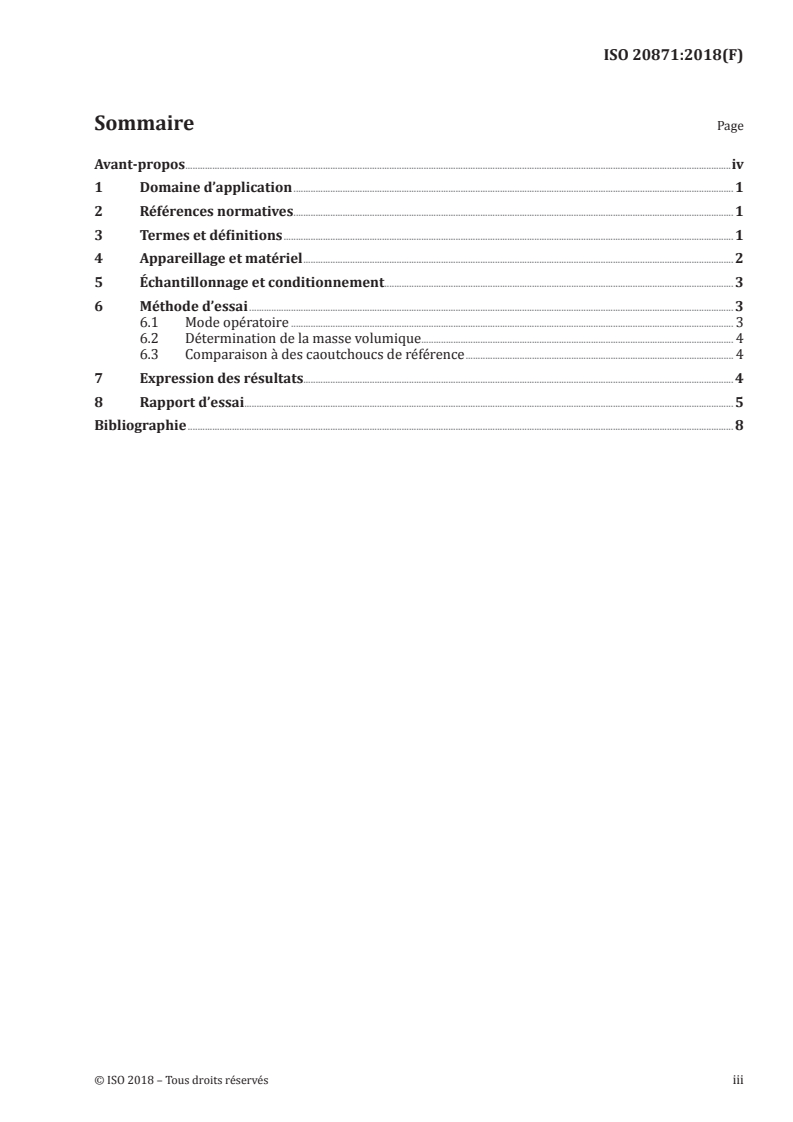

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Appareillage et matériel . 2
5 Échantillonnage et conditionnement . 3
6 Méthode d’essai . 3
6.1 Mode opératoire . 3
6.2 Détermination de la masse volumique . 4
6.3 Comparaison à des caoutchoucs de référence . 4
7 Expression des résultats. 4
8 Rapport d’essai . 5
Bibliographie . 8
© ISO 2018 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 20871:2018(F)

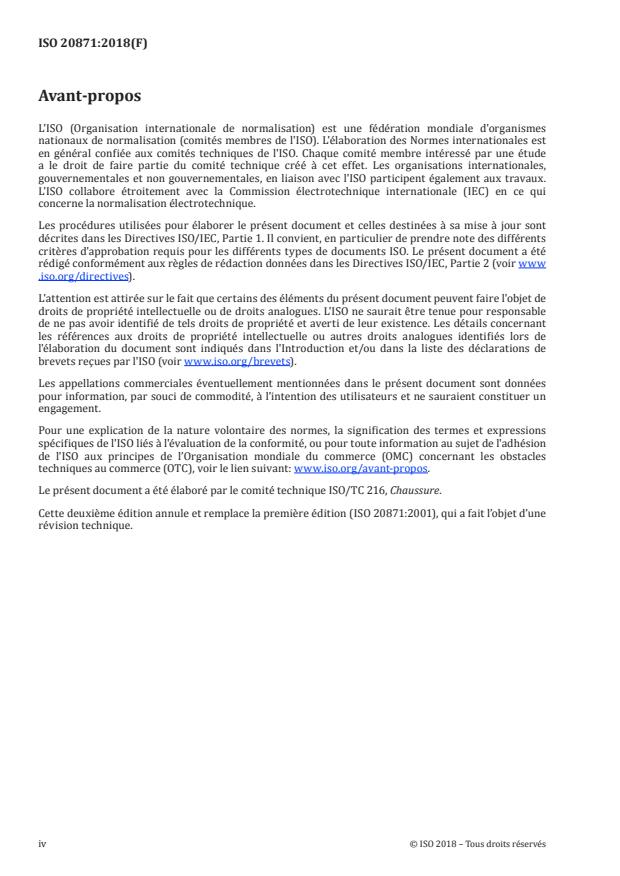

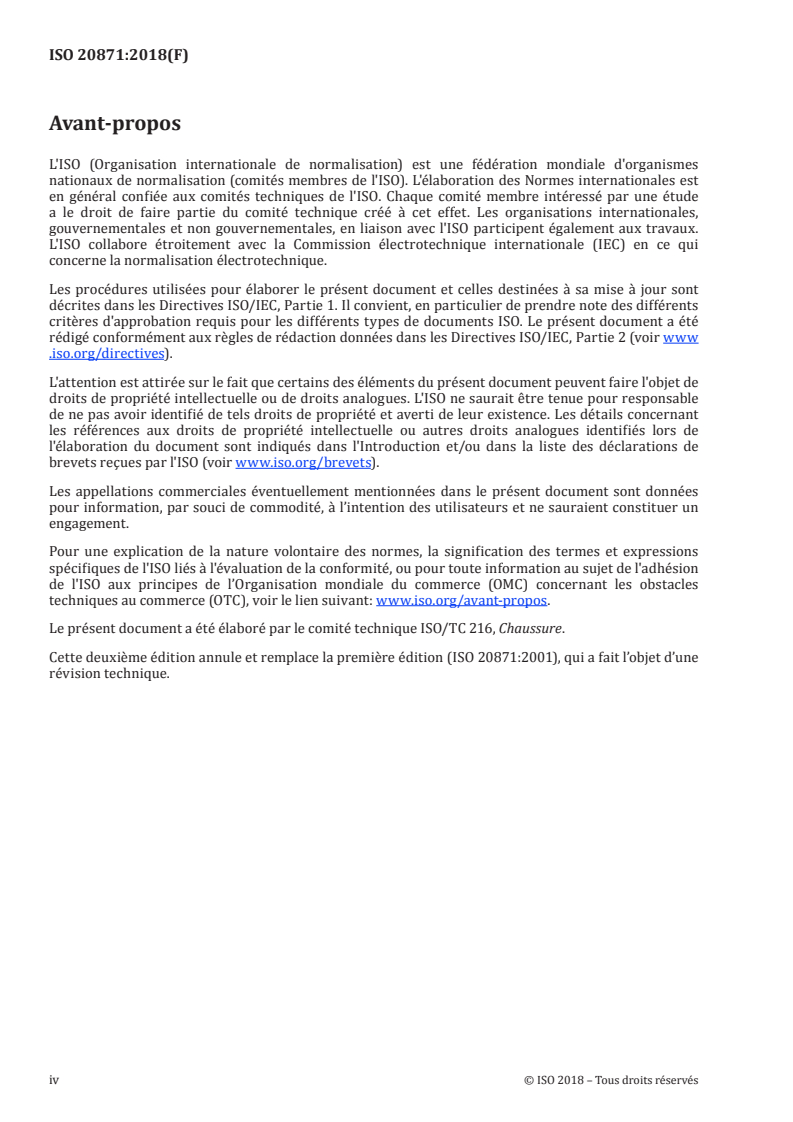

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 216, Chaussure.
Cette deuxième édition annule et remplace la première édition (ISO 20871:2001), qui a fait l’objet d’une
révision technique.
iv © ISO 2018 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 20871:2018(F)
Chaussures — Méthodes d'essai applicables aux semelles
d'usure — Résistance à l'abrasion
1 Domaine d’application
Le présent document spécifie une méthode de détermination de la résistance à l’abrasion des semelles
d’usure, quel que soit le matériau.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 2420, Cuir — Essais physiques et mécaniques — Détermination de la masse volumique apparente et de
la masse surfacique
ISO 2781, Caoutchouc vulcanisé ou thermoplastique — Détermination de la masse volumique
ISO 17709, Chaussures — Localisation de l’échantillonnage, préparation et durée de conditionnement des
échantillons et éprouvettes
ISO 18454, Chaussures — Atmosphères normales de conditionnement et d’essai des chaussures et de leurs
éléments constitutifs
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance à l’abrasion
résistance à l’usage par une action mécanique sur une surface
3.2
perte de masse relative
M
perte de masse de la semelle d’usure, après avoir été soumise à l’abrasion par une toile abrasive qui
provoque une perte de masse de 200 mg du caoutchouc de référence approprié, dans les conditions
préférentielles, à savoir une distance de 40 m, une charge de 10 N et l’utilisation du porte-éprouvette fixe
Note 1 à l'article: La perte de masse est exprimée en milligrammes.
© ISO 2018 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 20871:2018(F)

3.3
perte de volume relative
V
perte de volume du caoutchouc à l’essai, après avoir été soumis à l’abrasion par une feuille abrasive qui
provoque une perte de masse définie d’un composé de référence, dans les mêmes conditions d’essai
spécifiées
Note 1 à l'article: La perte de volume relative est exprimée en millimètres cubes.
4 Appareillage et matériel
L’appareillage et le matériel suivants doivent être utilisés.
4.1 Machine d’abrasion
L’appareil d’essai (voir Figure 1) est constitué d’un porte-éprouvette, qui peut se déplacer latéralement,
et d’un tambour tournant sur lequel la toile abrasive (voir 4.2) est fixée.
Le tambour doit avoir un diamètre de 150 mm ± 0,2 mm et une longueur d’environ 500 mm, et il doit
−1 −1
...
