ISO 4079:2009
(Main)Rubber hoses and hose assemblies — Textile-reinforced hydraulic types for oil-based or water-based fluids — Specification
Rubber hoses and hose assemblies — Textile-reinforced hydraulic types for oil-based or water-based fluids — Specification
ISO 4079:2009 specifies requirements for five types of textile-reinforced hydraulic hose and hose assembly of nominal size from 5 to 100. They are suitable for use with water-based hydraulic fluids HFC, HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging from -40 °C to +60 ºC or oil-based hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743‑4 at temperatures ranging from -40 °C to +100 °C. This International Standard does not include requirements for end fittings. It is limited to requirements for hoses and hose assemblies.
Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature de textile pour fluides à base d'huile ou à base d'eau — Spécifications
Gumene cevi in cevni priključki – S tekstilom ojačene hidravlične cevi za tekočine na oljni ali vodni osnovi – Specifikacija
Ta mednarodni standard določa zahteve za pet vrst s tekstilom ojačenih hidravličnih cevi in cevnih priključkov z nazivno velikostjo od 5 do 100. Primerni so za uporabo s hidravličnimi tekočinami na vodni osnovi HFC, HFAE, HFAS in HFB, kot je opredeljeno v standardu ISO 6743-4, pri temperaturah od –40 °C do +60 ºC, in za uporabo s hidravličnimi tekočinami na oljni osnovi HH, HL, HM, HR in HV, kot je opredeljeno v standardu ISO 6743-4, pri temperaturah od −40 °C do +100 °C.
Zahteve za končnike v tem mednarodnem standardu niso vključene. Standard je omejen na zahteve za cevi in cevne priključke.
OPOMBA Uporabnik mora po posvetovanju s proizvajalcem cevi določiti združljivost cevi z uporabljeno tekočino.
General Information
Relations
Buy Standard
Standards Content (Sample)
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 4079
Третье издание
2009-05-01
Рукава и рукава в сборе резиновые.
Рукава с текстильным усилением для
гидравлических жидкостей на
масляной и водной основе.
Технические условия
Rubber hoses and hose assemblies – Textile-reinforced hydraulic types
for oil-based or water-based fluids - Specification
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 4079:2009(R)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 4079:2009(R)

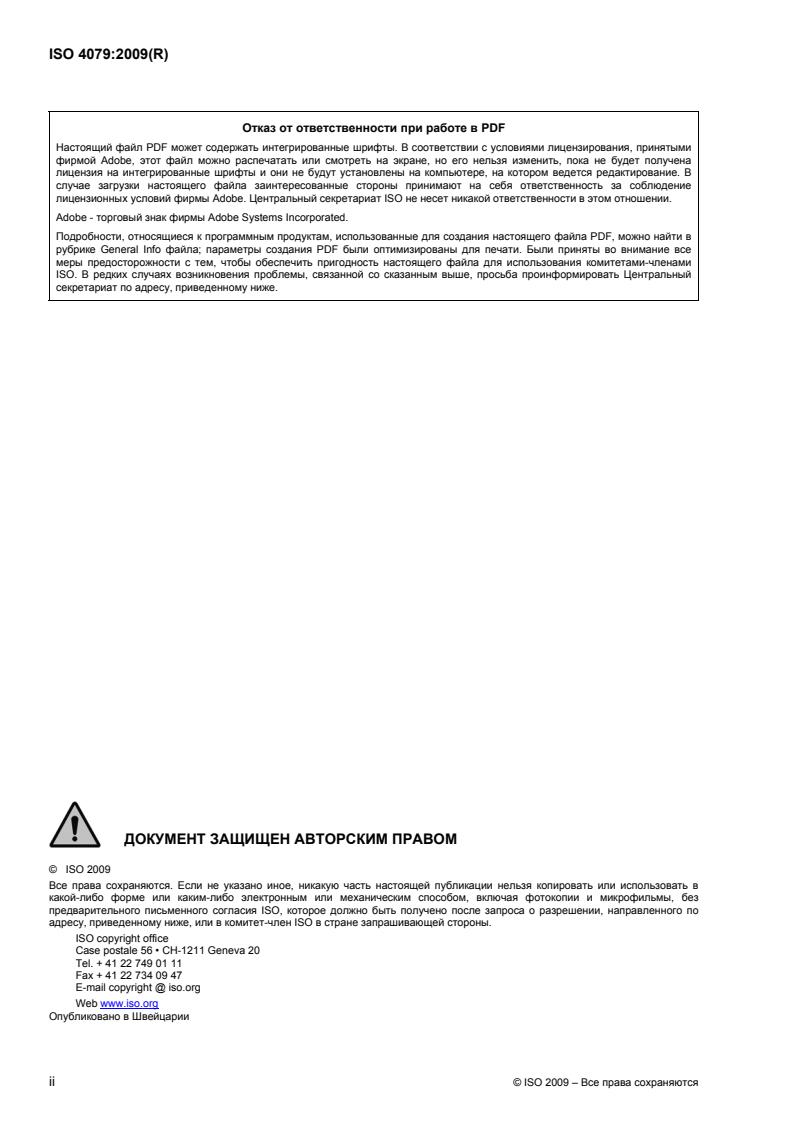

Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2009
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 09 47
E-mail copyright @ iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2009 – Все права сохраняются
---------------------- Page: 2 ----------------------
ISO 4079:2009(R)
Содержание Страница
Предисловие .iv
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения .2
4 Классификация .2
5 Материалы и конструкция .2
5.1 Рукава .2
5.2 Рукава в сборе .2
6 Размеры.2
6.1 Диаметр рукавов и концентричность.2
6.2 Длина .4
7 Требования к техническим характеристикам .4
7.1 Общие положения .4
7.2 Гидростатические требования.4
7.3 Минимальный радиус загиба.5
7.4 Устойчивость к пульсации .6
7.5 Герметичность рукавов в сборе.7
7.6 Гибкость при минусовых температурах.7
7.7 Адгезия между компонентами .8
7.8 Устойчивость при разряжении .8
7.9 Гидравлическое сопротивление .8
7.10 Стойкость к воздействию озона (озоностойкость) .9
7.11 Визуальный осмотр.9
8 Маркировка .9
8.1 Рукава .9
8.2 Рукава в сборе .10
Приложение A (нормативное) Типовые и стандартные испытания произведенных рукавов.11
Приложение B (информативное) Периодические испытания произведенного рукава .12
Приложение С (информативное) Рекомендации по длинам поставляемых рукавов и
допускам на длины рукавов в сборе.13
© ISO 2009 – Все права сохраняются iii
---------------------- Page: 3 ----------------------
ISO 4079:2009(R)

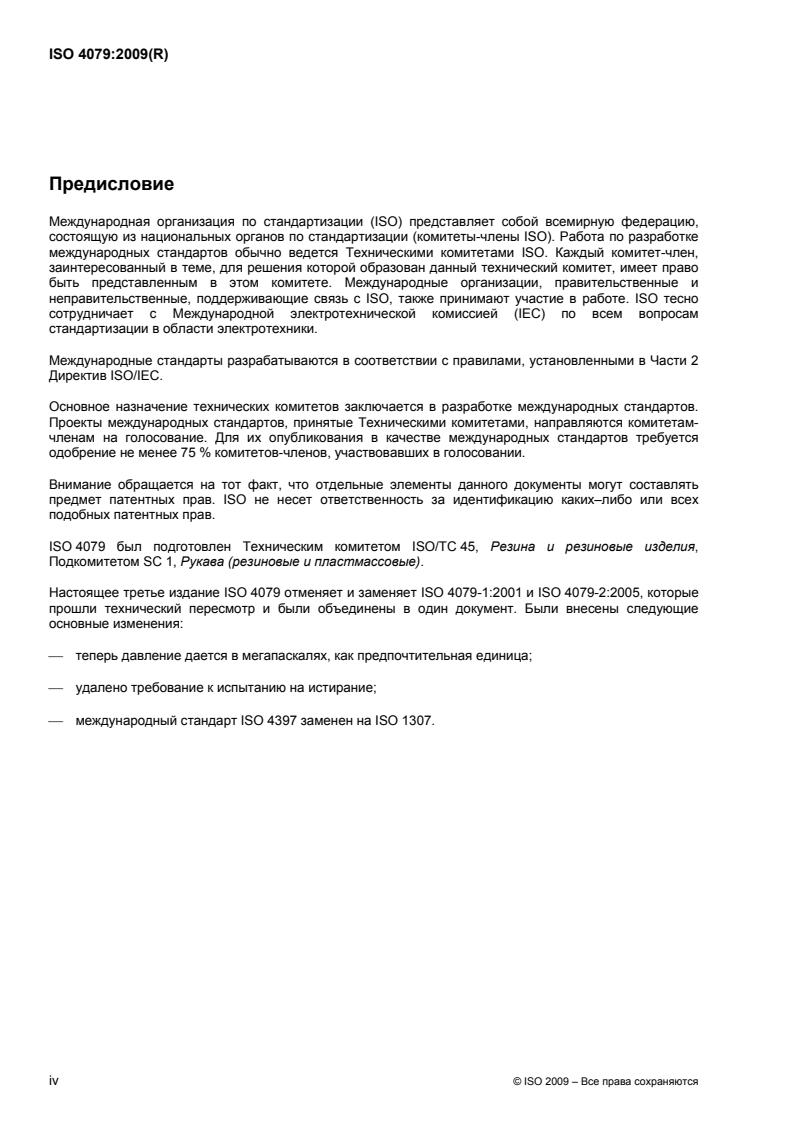

Предисловие
Международная организация по стандартизации (ISO) представляет собой всемирную федерацию,
состоящую из национальных органов по стандартизации (комитеты-члены ISO). Работа по разработке
международных стандартов обычно ведется Техническими комитетами ISO. Каждый комитет-член,
заинтересованный в теме, для решения которой образован данный технический комитет, имеет право
быть представленным в этом комитете. Международные организации, правительственные и
неправительственные, поддерживающие связь с ISO, также принимают участие в работе. ISO тесно
сотрудничает с Международной электротехнической комиссией (IEC) по всем вопросам
стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в Части 2
Директив ISO/IEC.
Основное назначение технических комитетов заключается в разработке международных стандартов.
Проекты международных стандартов, принятые Техническими комитетами, направляются комитетам-
членам на голосование. Для их опубликования в качестве международных стандартов требуется
одобрение не менее 75 % комитетов-членов, участвовавших в голосовании.
Внимание обращается на тот факт, что отдельные элементы данного документы могут составлять
предмет патентных прав. ISO не несет ответственность за идентификацию каких–либо или всех
подобных патентных прав.
ISO 4079 был подготовлен Техническим комитетом ISO/TC 45, Резина и резиновые изделия,
Подкомитетом SC 1, Рукава (резиновые и пластмассовые).
Настоящее третье издание ISO 4079 отменяет и заменяет ISO 4079-1:2001 и ISO 4079-2:2005, которые
прошли технический пересмотр и были объединены в один документ. Были внесены следующие
основные изменения:
⎯ теперь давление дается в мегапаскалях, как предпочтительная единица;
⎯ удалено требование к испытанию на истирание;
⎯ международный стандарт ISO 4397 заменен на ISO 1307.
iv © ISO 2009 – Все права сохраняются
---------------------- Page: 4 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 4079:2009(R)
Рукава и рукава резиновые в сборе. Рукава с текстильным
усилением для гидравлических жидкостей на масляной и
водной основе. Технические условия
1 Область применения
Настоящий международный стандарт устанавливает требования к пяти типам гидравлических рукавов
и рукавов в сборе с текстильным усилением номинальным размером от 5 до 100. Эти рукава пригодны
для использования с гидравлическими жидкостями на водной основе HFC, HFAE, HFAS и HFB в
соответствии с определением международного стандарта ISO 6743-4 при температурах в диапазоне от
−40 °C до +60 ºC или на масляной основе HH, HL, HM, HR и HV в соответствии с определением
международного стандарта ISO 6743-4 при температурах в диапазоне от −40 °C до +100 °C.
Настоящий международный стандарт не включает требования к концевым фитингам. Он
ограничивается требованиями, предъявляемыми к рукавам и рукавам в сборе.
ПРИМЕЧАНИЕ Пользователь сам несет ответственность, после консультации с изготовителем рукавов, за
установление совместимости рукава с жидкостью, которая будет с ним использоваться.
2 Нормативные ссылки
Следующие ссылочные документы обязательны для применения данного документа. Для
датированных ссылок применяется только указанное издание. Для недатированных ссылок
применяется самое последнее издание указанного документа (включая все изменения).
ISO 1307, Рукава резиновые и пластмассовые общепромышленного назначения. Посадочные
диаметры и допуски на них и на длину
ISO 1402, Рукава и рукава в сборе резиновые и пластмассовые. Гидростатические испытания
ISO 1817, Резина. Определение стойкости к воздействию жидкостей
ISO 4671, Рукава и рукава в сборе резиновые и пластмассовые. Методы измерения размеров
рукавов и длин рукавов в сборе
ISO 4672:1997, Рукава резиновые и пластмассовые. Испытание на эластичность при низких
1)
температурах окружающей среды
ISO 6605, Приводы гидравлические. Шланги и соединения шлангов. Методы испытания
ISO 6743-4, Материалы смазочные, индустриальные масла и родственные продукты (класс L).
Класссификация. Часть 4. Семейство H (гидравлические системы)
ISO 6803, Рукава и рукава в сборе резиновые или пластмассовые. Импульсные гидравлические
испытания под давлением без изгиба
ISO 7233, Рукава и рукава в сборе резиновые и пластмассовые. Определение сопротивления
всасыванию
1) На стадии пересмотра как ISO 10619-2.
© ISO 2009 – Все права сохраняются 1
---------------------- Page: 5 ----------------------
ISO 4079:2009(R)
ISO 7326:2006, Рукава резиновые и пластмассовые. Оценка озоностойкости в статических условиях
ISO 8033:2006, Рукава резиновые и пластмассовые. Определение адгезии между элементами
ISO 8330, Рукава и рукава в сборе резиновые и пластмассовые. Словарь
3 Термины и определения
Применительно к данному документу используются термины и определения, приведенные в ISO 8330.
4 Классификация
Устанавливается пять типов рукавов, различающихся по конструкции, рабочему давлению и
минимальному радиусу загиба:
⎯ Тип 1TE: рукава с одиночной текстильной оплеткой.
⎯ Тип 2TE: рукава с текстильной оплеткой в один или несколько слоев.
⎯ Тип 3TE: рукава с текстильной оплеткой в один или несколько слоев (для более высокого рабочего давления).
⎯ Тип R3рукава с текстильной оплеткой в два слоя.
⎯ Тип R6: рукава с одиночной текстильной оплеткой.
ПРИМЕЧАНИЕ Тип 1TE не подлежит импульсным испытаниям или испытаниям при разряжении. Тип R3 не
подлежит испытаниям при разряжении. Тип R6 не подлежит импульсным испытаниям или испытаниям при
разряжении.
5 Материалы и конструкция
5.1 Рукава
Рукава должны состоять из резиновой камеры (внутреннего резинового слоя), устойчивой к
гидравлическим жидкостям на масляной или водной основе, одного или нескольких слоев подходящей
текстильной комплексной нити и стойкого к погодным условиям и к маслу резинового покрытия
(верхнего резинового слоя).
Рукава должны быть рассчитаны на подсоединение концевых фитингов без удаления покрытия.
5.2 Рукава в сборе
Рукава в сборе должны изготавливаться только с такими фитингами, функциональность которых
подтверждена в соответствии с подразделами 7.2, 7.4, 7.5 и 7.6 данного международного стандарта.
Для подготовки и сборки рукавов необходимо следовать инструкциям изготовителя.
6 Размеры
6.1 Диаметр рукавов и концентричность
При измерении в соответствии с требованиями ISO 4671 внутренний и наружный диаметры рукавов
должны соответствовать значениям, приведенным в Таблице 1.
При измерении в соответствии с требованиями ISO 4671 концентричность рукавов должна
соответствовать значениям, приведенным в Таблице 2.
2 © ISO 2009 – Все права сохраняются
---------------------- Page: 6 ----------------------
ISO 4079:2009
Таблица 1 — Размеры рукавов
Внутренний диаметр Наружный диаметр
мм мм
Номиналь
ный
Типы 1TE, 2TE,
a
Тип R6 Тип R3 Тип 1TE Тип 2TE Тип 3TE Тип R6 Тип R3
размер
b
3TE
мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
5 4,4 5,2 4,2 5,4 4,5 5,4 10,0 11,6 11,0 12,6 12,0 13,6 10,3 11,9 11,9 13,5
6,3 5,9 6,9 5,6 7,2 6,1 7,0 11,6 13,2 12,6 14,2 13,6 15,2 11,9 13,5 13,5 15,1
8 7,4 8,4 7,2 8,8 7,6 8,5 13,1 14,7 14,1 15,7 16,1 17,7 13,5 15,1 16,7 18,3
10 9,0 10,0 8,7 10,3 9,2 10,1 14,7 16,3 15,7 17,3 17,7 19,3 15,1 16,7 18,3 19,8
12,5 12,1 13,3 11,9 13,5 12,4 13,5 17,7 19,7 18,7 20,7 20,7 22,7 19,0 20,6 23,0 24,6
16 15,3 16,5 15,1 16,7 15,6 16,7 21,9 23,9 22,9 24,9 24,9 26,9 22,2 23,8 26,2 27,8
19 18,2 19,8 18,3 19,9 18,7 19,8 — — 26,0 28,0 28,0 30,0 25,4 27,8 31,0 32,5
25 24,6 26,2 — — 25,1 26,2 — — 32,9 35,9 34,4 37,4 — — 36,9 39,3
31,5 30,8 32,8 — — 31,4 32,9 — — — — 40,8 43,8 — — 42,9 46,0
38 37,1 39,1 — — — — — — — — 47,6 51,6 — — — —
51 49,8 51,8 — — — — — — — — 60,3 64,3 — — — —
60 58,8 61,2 — — — — — — — — 70,0 74,0 — — — —
80 78,8 81,2 — — — — — — — — 91,5 96,5 — — — —
100 98,6 101,4 — — — — — — — — 113,5 118,5 — — — —
a
Номинальные размеры соответствуют значениям, приведенным в ISO 1307.
b
Внутренние размеры применимы к типу 3TE только для номинальных размеров свыше 25.
© ISO 2009 – Все права сохраняются 3
---------------------- Page: 7 ----------------------
ISO 4079:2009(R)
Таблица 2 — Концентричность рукавов
Максимальная изменчивость толщины стенки
между внутренним диаметром и наружным
Номинальный размер
диаметром
мм
До 6,3 включительно 0,8
Свыше 6,3 и до 19 включительно 1,0
Свыше 19 1,3
6.2 Длина
Длина поставляемых рукавов и рукавов в сборе должна быть согласована между изготовителем и
покупателем.
ПРИМЕЧАНИЕ Рекомендации по поставляемым длинам рукавов и рукавов в сборе приведены в Приложении C.
7 Требования к техническим характеристикам
7.1 Общие положения
Требования к типовым и стандартным испытаниям приведены в Приложении A, а рекомендации по
периодическим испытаниям в Приложении B.
7.2 Гидростатические требования
При испытаниях в соответствии с требованиями ISO 1402 или ISO 6605 при соответствующем
испытательном давлении, значения которого приведены в Таблице 3, и соответствующем
минимальном разрывном давлении, значения которого приведены в Таблице 4, рукава и рукава в
сборе должны оставаться герметичными.
При определении в соответствии с ISO 1402 или ISO 6605 изменение длины рукавов или рукавов в
сборе при максимальном рабочем давлении (см. Таблицу 5) не должно превышать +2 % или −4 % для
рукавов номинального размера до 31,5 включительно, и +5 % или 0 % для рукавов номинального
размера выше 31,5.
Таблица 3 — Испытательное давление
Тип 1TE Тип 2TE Тип 3TE Тип R6 Тип R3
Номинальный
размер
MПa (бар) MПa (бар) MПa (бар) MПa (бар) MПa (бар)
5 5,0 (50) 16,0 (160) 32,0 (320) 7,0 (70) 21,0 (210)
6,3 5,0 (50) 15,0 (150) 29,0 (290) 6,0 (60) 17,6 (176)
8 4,0 (40) 13,6 (136) 26,0 (260) 6,0 (60) 16,8 (1
...
INTERNATIONAL ISO
STANDARD 4079
Third edition
2009-05-01
Rubber hoses and hose assemblies —
Textile-reinforced hydraulic types for
oil-based or water-based fluids —
Specification
Tuyaux et flexibles en caoutchouc — Types hydrauliques avec
armature de textile pour fluides à base d'huile ou à base d'eau —
Spécifications
Reference number
ISO 4079:2009(E)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 4079:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4079:2009(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Classification. 2
5 Materials and construction . 2
5.1 Hoses . 2
5.2 Hose assemblies. 2
6 Dimensions. 2
6.1 Hose diameters and hose concentricity. 2
6.2 Length . 4
7 Performance requirements . 4
7.1 General. 4
7.2 Hydrostatic requirements . 4
7.3 Minimum bend radius. 6
7.4 Resistance to impulse. 7
7.5 Leakage of hose assemblies . 8
7.6 Cold flexibility . 8
7.7 Adhesion between components. 8
7.8 Vacuum resistance . 9
7.9 Fluid resistance. 9
7.10 Ozone resistance . 9
7.11 Visual examination . 10
8 Marking . 10
8.1 Hoses . 10
8.2 Hose assemblies. 10
Annex A (normative) Type and routine testing of production hoses . 11
Annex B (informative) Periodic testing of production hose . 12
Annex C (informative) Recommendations for lengths of supplied hoses and tolerances on
lengths of hose assemblies. 13
© ISO 2009 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4079:2009(E)

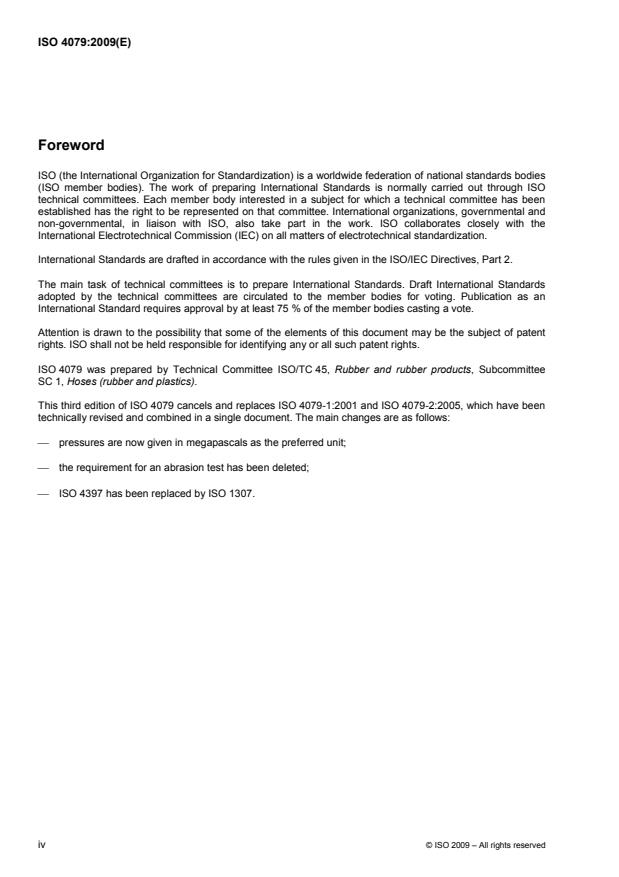

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4079 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 1, Hoses (rubber and plastics).
This third edition of ISO 4079 cancels and replaces ISO 4079-1:2001 and ISO 4079-2:2005, which have been
technically revised and combined in a single document. The main changes are as follows:
⎯ pressures are now given in megapascals as the preferred unit;
⎯ the requirement for an abrasion test has been deleted;
⎯ ISO 4397 has been replaced by ISO 1307.
iv © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 4079:2009(E)
Rubber hoses and hose assemblies — Textile-reinforced
hydraulic types for oil-based or water-based fluids —
Specification
1 Scope
This International Standard specifies requirements for five types of textile-reinforced hydraulic hose and hose
assembly of nominal size from 5 to 100. They are suitable for use with water-based hydraulic fluids HFC,
HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging from −40 °C to +60 ºC or oil-based
hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743-4 at temperatures ranging from −40 °C to
+100 °C.
This International Standard does not include requirements for end fittings. It is limited to requirements for
hoses and hose assemblies.
NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish compatibility of the
hose with the fluid to be used.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and
tolerances on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1817, Rubber, vulcanized — Determination of the effect of liquids
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
1)
ISO 4672:1997, Rubber and plastics hoses — Sub-ambient temperature flexibility tests
ISO 6605, Hydraulic fluid power — Hoses and hose assemblies — Test methods
ISO 6743-4, Lubricants, industrial oils and related products (class L) — Classification — Part 4: Family H
(Hydraulic systems)
ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing
ISO 7233, Rubber and plastics hoses and hose assemblies — Determination of resistance to vacuum
1) Under revision as ISO 10619-2.
© ISO 2009 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 4079:2009(E)
ISO 7326:2006, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8033:2006, Rubber and plastics hoses — Determination of adhesion between components
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
4 Classification
Five types of hose are specified, distinguished by their construction, working pressure and minimum bend
radius:
⎯ Type 1TE: hoses with a single braid of textile reinforcement.
⎯ Type 2TE: hoses with one or more braid(s) of textile reinforcement.
⎯ Type 3TE: hoses with one or more braid(s) of textile reinforcement (higher working pressure).
⎯ Type R3: hoses with two braids of textile reinforcement.
⎯ Type R6: hoses with a single braid of textile reinforcement.
NOTE Type 1TE is not subjected to the impulse or vacuum resistance tests. Type R3 is not subjected to the vacuum
resistance test. Type R6 is not subjected to the impulse or vacuum resistance tests.
5 Materials and construction
5.1 Hoses
Hoses shall consist of a rubber lining that is resistant to water- and oil-based hydraulic fluids, one or more
layers of suitable textile yarn and a weather- and oil-resistant rubber cover.
Hoses shall be designed to enable end fittings to be assembled without removal of the cover.
5.2 Hose assemblies
Hose assemblies shall be manufactured only with those hose fittings whose functionality has been verified in
accordance with Subclauses 7.2, 7.4, 7.5 and 7.6 of this International Standard. The manufacturer's
instructions shall be followed for the preparation and fabrication of hose assemblies.
6 Dimensions
6.1 Hose diameters and hose concentricity
When measured in accordance with ISO 4671, the inside and outside diameters of hoses shall conform to the
values given in Table 1.
When measured in accordance with ISO 4671, the concentricity of hoses shall conform to the values given in
Table 2.
2 © ISO 2009 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 4079:2009(E)
© ISO 2009 – All rights reserved 3
Table 1 — Dimensions of hoses
Inside diameter Outside diameter
mm mm
Nominal
a
Types 1TE, 2TE,
size
Type R6 Type R3 Type 1TE Type 2TE Type 3TE Type R6 Type R3
b
3TE
min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
5 4,4 5,2 4,2 5,4 4,5 5,4 10,0 11,6 11,0 12,6 12,0 13,6 10,3 11,9 11,9 13,5
6,3 5,9 6,9 5,6 7,2 6,1 7,0 11,6 13,2 12,6 14,2 13,6 15,2 11,9 13,5 13,5 15,1
8 7,4 8,4 7,2 8,8 7,6 8,5 13,1 14,7 14,1 15,7 16,1 17,7 13,5 15,1 16,7 18,3
10 9,0 10,0 8,7 10,3 9,2 10,1 14,7 16,3 15,7 17,3 17,7 19,3 15,1 16,7 18,3 19,8
12,5 12,1 13,3 11,9 13,5 12,4 13,5 17,7 19,7 18,7 20,7 20,7 22,7 19,0 20,6 23,0 24,6
16 15,3 16,5 15,1 16,7 15,6 16,7 21,9 23,9 22,9 24,9 24,9 26,9 22,2 23,8 26,2 27,8
19 18,2 19,8 18,3 19,9 18,7 19,8 — — 26,0 28,0 28,0 30,0 25,4 27,8 31,0 32,5
25 24,6 26,2 — — 25,1 26,2 — — 32,9 35,9 34,4 37,4 — — 36,9 39,3
31,5 30,8 32,8 — — 31,4 32,9 — — — — 40,8 43,8 — — 42,9 46,0
38 37,1 39,1 — — — — — — — — 47,6 51,6 — — — —
51 49,8 51,8 — — — — — — — — 60,3 64,3 — — — —
60 58,8 61,2 — — — — — — — — 70,0 74,0 — — — —
80 78,8 81,2 — — — — — — — — 91,5 96,5 — — — —
100 98,6 101,4 — — — — — — — — 113,5 118,5 — — — —
a
The nominal sizes correspond to those given in ISO 1307.
b
Inside dimensions apply to type 3TE only for nominal sizes larger than 25.
---------------------- Page: 7 ----------------------
ISO 4079:2009(E)
Table 2 — Concentricity of hoses
Maximum variation in wall thickness between
internal diameter and outside diameter
Nominal size
mm
Up to and including 6,3 0,8
Greater than 6,3 and up to and including 19 1,0
Greater than 19 1,3
6.2 Length
The length of supplied hoses and hose assemblies shall be the subject of agreement between the
manufacturer and the purchaser.
NOTE Recommendations for supplied lengths of hoses and hose assemblies are given in Annex C.
7 Performance requirements
7.1 General
The requirements for type and routine testing are given in Annex A and recommendations for periodic testing
in Annex B.
7.2 Hydrostatic requirements
When tested in accordance with ISO 1402 or ISO 6605 at the relevant proof pressure given in Table 3 and the
relevant minimum burst pressure given in Table 4, the hoses and hose assemblies shall not leak.
When determined in accordance with ISO 1402 or ISO 6605, the change in length of hoses at the maximum
working
...
SLOVENSKI STANDARD
SIST ISO 4079:2015
01-marec-2015
1DGRPHãþD
SIST ISO 4079-1:2004
*XPHQHFHYLLQFHYQLSULNOMXþNL±6WHNVWLORPRMDþHQHKLGUDYOLþQHFHYL]DWHNRþLQH
QDROMQLDOLYRGQLRVQRYL±6SHFLILNDFLMD
Rubber hoses and hose assemblies - Textile-reinforced hydraulic types for oil-based or
water-based fluids - Specification
Tuyaux et flexibles en caoutchouc - Types hydrauliques avec armature de textile pour
fluides à base d'huile ou à base d'eau - Spécifications
Ta slovenski standard je istoveten z: ISO 4079:2009
ICS:
83.140.40 Gumene cevi Hoses
SIST ISO 4079:2015 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST ISO 4079:2015
---------------------- Page: 2 ----------------------
SIST ISO 4079:2015
INTERNATIONAL ISO
STANDARD 4079
Third edition
2009-05-01
Rubber hoses and hose assemblies —
Textile-reinforced hydraulic types for
oil-based or water-based fluids —
Specification
Tuyaux et flexibles en caoutchouc — Types hydrauliques avec
armature de textile pour fluides à base d'huile ou à base d'eau —
Spécifications
Reference number
ISO 4079:2009(E)
©
ISO 2009
---------------------- Page: 3 ----------------------
SIST ISO 4079:2015
ISO 4079:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
SIST ISO 4079:2015
ISO 4079:2009(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Classification. 2
5 Materials and construction . 2
5.1 Hoses . 2
5.2 Hose assemblies. 2
6 Dimensions. 2
6.1 Hose diameters and hose concentricity. 2
6.2 Length . 4
7 Performance requirements . 4
7.1 General. 4
7.2 Hydrostatic requirements . 4
7.3 Minimum bend radius. 6
7.4 Resistance to impulse. 7
7.5 Leakage of hose assemblies . 8
7.6 Cold flexibility . 8
7.7 Adhesion between components. 8
7.8 Vacuum resistance . 9
7.9 Fluid resistance. 9
7.10 Ozone resistance . 9
7.11 Visual examination . 10
8 Marking . 10
8.1 Hoses . 10
8.2 Hose assemblies. 10
Annex A (normative) Type and routine testing of production hoses . 11
Annex B (informative) Periodic testing of production hose . 12
Annex C (informative) Recommendations for lengths of supplied hoses and tolerances on
lengths of hose assemblies. 13
© ISO 2009 – All rights reserved iii
---------------------- Page: 5 ----------------------
SIST ISO 4079:2015
ISO 4079:2009(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4079 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 1, Hoses (rubber and plastics).
This third edition of ISO 4079 cancels and replaces ISO 4079-1:2001 and ISO 4079-2:2005, which have been
technically revised and combined in a single document. The main changes are as follows:
⎯ pressures are now given in megapascals as the preferred unit;
⎯ the requirement for an abrasion test has been deleted;
⎯ ISO 4397 has been replaced by ISO 1307.
iv © ISO 2009 – All rights reserved
---------------------- Page: 6 ----------------------
SIST ISO 4079:2015
INTERNATIONAL STANDARD ISO 4079:2009(E)
Rubber hoses and hose assemblies — Textile-reinforced
hydraulic types for oil-based or water-based fluids —
Specification
1 Scope
This International Standard specifies requirements for five types of textile-reinforced hydraulic hose and hose
assembly of nominal size from 5 to 100. They are suitable for use with water-based hydraulic fluids HFC,
HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging from −40 °C to +60 ºC or oil-based
hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743-4 at temperatures ranging from −40 °C to
+100 °C.
This International Standard does not include requirements for end fittings. It is limited to requirements for
hoses and hose assemblies.
NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish compatibility of the
hose with the fluid to be used.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and
tolerances on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1817, Rubber, vulcanized — Determination of the effect of liquids
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
1)
ISO 4672:1997, Rubber and plastics hoses — Sub-ambient temperature flexibility tests
ISO 6605, Hydraulic fluid power — Hoses and hose assemblies — Test methods
ISO 6743-4, Lubricants, industrial oils and related products (class L) — Classification — Part 4: Family H
(Hydraulic systems)
ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing
ISO 7233, Rubber and plastics hoses and hose assemblies — Determination of resistance to vacuum
1) Under revision as ISO 10619-2.
© ISO 2009 – All rights reserved 1
---------------------- Page: 7 ----------------------
SIST ISO 4079:2015
ISO 4079:2009(E)
ISO 7326:2006, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8033:2006, Rubber and plastics hoses — Determination of adhesion between components
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
4 Classification
Five types of hose are specified, distinguished by their construction, working pressure and minimum bend
radius:
⎯ Type 1TE: hoses with a single braid of textile reinforcement.
⎯ Type 2TE: hoses with one or more braid(s) of textile reinforcement.
⎯ Type 3TE: hoses with one or more braid(s) of textile reinforcement (higher working pressure).
⎯ Type R3: hoses with two braids of textile reinforcement.
⎯ Type R6: hoses with a single braid of textile reinforcement.
NOTE Type 1TE is not subjected to the impulse or vacuum resistance tests. Type R3 is not subjected to the vacuum
resistance test. Type R6 is not subjected to the impulse or vacuum resistance tests.
5 Materials and construction
5.1 Hoses
Hoses shall consist of a rubber lining that is resistant to water- and oil-based hydraulic fluids, one or more
layers of suitable textile yarn and a weather- and oil-resistant rubber cover.
Hoses shall be designed to enable end fittings to be assembled without removal of the cover.
5.2 Hose assemblies
Hose assemblies shall be manufactured only with those hose fittings whose functionality has been verified in
accordance with Subclauses 7.2, 7.4, 7.5 and 7.6 of this International Standard. The manufacturer's
instructions shall be followed for the preparation and fabrication of hose assemblies.
6 Dimensions
6.1 Hose diameters and hose concentricity
When measured in accordance with ISO 4671, the inside and outside diameters of hoses shall conform to the
values given in Table 1.
When measured in accordance with ISO 4671, the concentricity of hoses shall conform to the values given in
Table 2.
2 © ISO 2009 – All rights reserved
---------------------- Page: 8 ----------------------
SIST ISO 4079:2015
ISO 4079:2009(E)
© ISO 2009 – All rights reserved 3
Table 1 — Dimensions of hoses
Inside diameter Outside diameter
mm mm
Nominal
a
Types 1TE, 2TE,
size
Type R6 Type R3 Type 1TE Type 2TE Type 3TE Type R6 Type R3
b
3TE
min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
5 4,4 5,2 4,2 5,4 4,5 5,4 10,0 11,6 11,0 12,6 12,0 13,6 10,3 11,9 11,9 13,5
6,3 5,9 6,9 5,6 7,2 6,1 7,0 11,6 13,2 12,6 14,2 13,6 15,2 11,9 13,5 13,5 15,1
8 7,4 8,4 7,2 8,8 7,6 8,5 13,1 14,7 14,1 15,7 16,1 17,7 13,5 15,1 16,7 18,3
10 9,0 10,0 8,7 10,3 9,2 10,1 14,7 16,3 15,7 17,3 17,7 19,3 15,1 16,7 18,3 19,8
12,5 12,1 13,3 11,9 13,5 12,4 13,5 17,7 19,7 18,7 20,7 20,7 22,7 19,0 20,6 23,0 24,6
16 15,3 16,5 15,1 16,7 15,6 16,7 21,9 23,9 22,9 24,9 24,9 26,9 22,2 23,8 26,2 27,8
19 18,2 19,8 18,3 19,9 18,7 19,8 — — 26,0 28,0 28,0 30,0 25,4 27,8 31,0 32,5
25 24,6 26,2 — — 25,1 26,2 — — 32,9 35,9 34,4 37,4 — — 36,9 39,3
31,5 30,8 32,8 — — 31,4 32,9 — — — — 40,8 43,8 — — 42,9 46,0
38 37,1 39,1 — — — — — — — — 47,6 51,6 — — — —
51 49,8 51,8 — — — — — — — — 60,3 64,3 — — — —
60 58,8 61,2 — — — — — — — — 70,0 74,0 — — — —
80 78,8 81,2 — — — — — — — — 91,5 96,5 — — — —
100 98,6 101,4 — — — — — — — — 113,5 118,5 — — — —
a
The nominal sizes correspond to those given in ISO 1307.
b
Inside dimensions apply to type 3TE only for nominal sizes larger than 25.
---------------------- Page: 9 ----------------------
SIST ISO 4079:2015
ISO 4079:2009(E)
Table 2 — Concentricity of hoses
Maximum variation in wall thickness between
internal diameter and outside diameter
Nominal size
mm
Up to and including 6,3 0,8
Greater than 6,3 and up to and including 19 1,0
Greater than 19 1,3
6.2 Length
The length of supplied hoses and hose assemblies shall be the subject of agreement between the
manufacturer and the purchaser.
NOTE Recommendations for supplied lengths of hoses and hose assemblies are given in Annex C.
7 Performance requirement
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
