ISO 5597:2010
(Main)Hydraulic fluid power — Cylinders — Dimensions and tolerances of housings for single-acting piston and rod seals in reciprocating applications
Hydraulic fluid power — Cylinders — Dimensions and tolerances of housings for single-acting piston and rod seals in reciprocating applications
ISO 5597:2010 establishes the preferred range of nominal dimensions and associated tolerances for a series of hydraulic cylinder rod and piston seal housings for reciprocating applications in the following range of dimensions: cylinders 16 mm to 500 mm and rods 6 mm to 360 mm. An additional range of seal housings is detailed in ISO 5597:2010 to meet the reduced envelope requirements of the 160 bar (16 MPa) compact series of ISO 6020-2; these smaller section seals require stricter piston rod and cylinder bore tolerances. The range of dimensions are as follows: cylinders 25 mm to 200 mm and rods 12 mm to 140 mm. ISO 5597:2010 does not give details of seal design, since the manner of construction of seals varies with each manufacturer. The design and material of the seal and any incorporated anti-extrusion component are determined by conditions such as temperature and pressure. ISO 5597:2010 applies only to the dimensional criteria of products manufactured in conformity with ISO 5597:2010; it does not apply to their functional characteristics.
Transmissions hydrauliques — Vérins — Dimensions et tolérances des logements de joints d'étanchéité pour pistons et tiges de piston à simple effet dans les applications à mouvement alternatif
L'ISO 5597:2010 établit une gamme préférentielle de dimensions nominales et les tolérances correspondantes pour une série de logements de joints d'étanchéité pour tiges de piston et pour pistons de vérins hydrauliques destinés aux applications à mouvement alternatif, dans les gammes de dimensions suivantes: vérins de 16 mm à 500 mm, tiges de 6 MM à 360 mm. Une gamme supplémentaire de dimensions de logement est prévue dans l'ISO 5597:2010 pour répondre aux exigences de réduction d'enveloppe de la série compacte 160 bar (16 Mpa) de l'ISO 6020-2; ces sections de joints plus petites exigent des tolérances plus serrées sur les diamètres de tige de piston et d'alésage du vérin. La plage dimensionnelle est la suivante: vérins de 25 mm à 200 mm, tiges de 12 mm à 140 mm. L'ISO 5597:2010 ne donne pas de détails sur la conception du joint d'étanchéité, le mode de construction variant avec chaque fabricant. La forme et le matériau constitutif du joint et de l'élément anti-extrusion éventuellement incorporé sont déterminés par les conditions d'emploi telles que la température et la pression. L'ISO 5597:2010 s'applique uniquement aux caractéristiques dimensionnelles des produits fabriqués conformément à la présente Norme internationale; elle ne s'applique pas à leurs caractéristiques fonctionnelles.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 5597
Second edition
2010-06-01
Hydraulic fluid power — Cylinders —
Dimensions and tolerances of housings
for single-acting piston and rod seals in
reciprocating applications
Transmissions hydrauliques — Vérins — Dimensions et tolérances des
logements de joints d'étanchéité pour pistons et tiges de piston à simple
effet dans les applications à mouvement alternatif
Reference number
ISO 5597:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 5597:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5597:2010(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 Letter symbols .2
5 Seal housings .3
5.1 General .3
5.2 Axial length .3
5.3 Radial depth .3
6 Dimensions and tolerances.3
6.1 Piston seal housing dimensions .3
6.2 Rod seal housing dimensions .4
6.3 Radial seal space tolerances .4
6.4 Housing length .4
7 Extrusion gap.4
8 Surface roughness .4
8.1 General statement .4
8.2 Sliding and static sealing surfaces .4
9 Lead-in chamfer.5
10 Identification statement (reference to this International Standard) .6
Bibliography.15
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5597:2010(E)

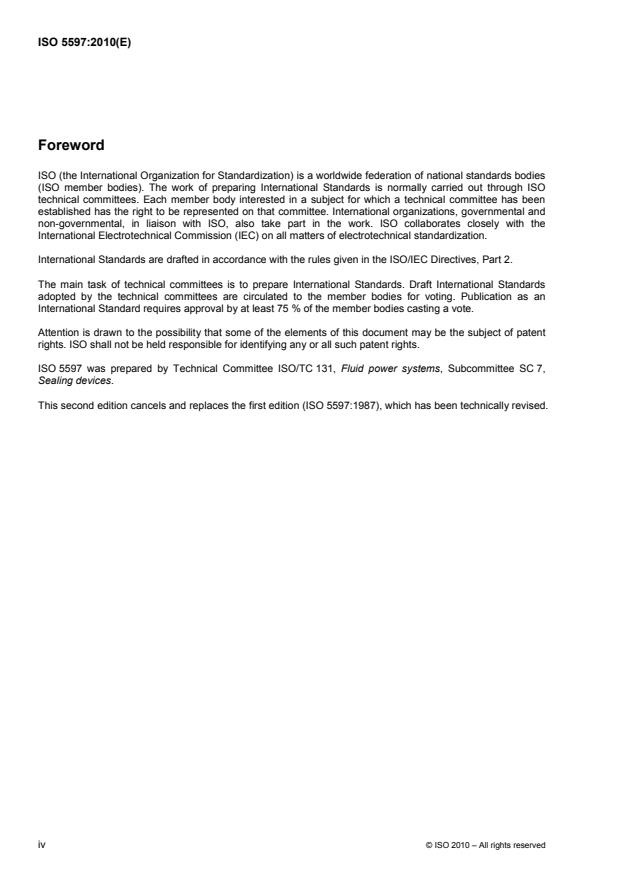

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5597 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 7,
Sealing devices.
This second edition cancels and replaces the first edition (ISO 5597:1987), which has been technically revised.
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 5597:2010(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure within an
enclosed circuit. Sealing devices are used to contain the pressurized fluid with components having elements
with linear motion, i.e. hydraulic cylinders. These sealing devices are used with both cylinder rod and piston
seal housings.
This International Standard is one of a series of standards covering dimensions and tolerances of housings.
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5597:2010(E)
Hydraulic fluid power — Cylinders — Dimensions and
tolerances of housings for single-acting piston and rod seals in
reciprocating applications
1 Scope
This International Standard establishes the preferred range of nominal dimensions and associated tolerances
for a series of hydraulic cylinder rod and piston seal housings for reciprocating applications in the following
range of dimensions:
⎯ cylinders from 16 mm to 500 mm;
⎯ rods from 6 mm to 360 mm.
An additional range of seal housings is detailed in this International Standard to meet the reduced envelope
1)
requirements of the 160 bar (16 MPa) compact series of ISO 6020-2; these smaller section seals require
stricter piston rod and cylinder bore tolerances. The range of dimensions is as follows:
a) cylinders from 25 mm to 200 mm;
b) rods from 12 mm to 140 mm.
This International Standard does not give details of seal design, since the manner of construction of seals
varies with each manufacturer. The design and material of the seal and any incorporated anti-extrusion
component are determined by conditions such as temperature and pressure.
This International Standard only applies to the dimensional criteria of products manufactured in conformity
with this International Standard; it does not apply to their functional characteristics.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 883, Indexable hardmetal (carbide) inserts with rounded corners, without fixing hole — Dimensions
ISO 1302, Geometrical Product Specifications (GPS) — Indication of surface texture in technical product
documentation
ISO 3274, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Nominal
characteristics of contact (stylus) instruments
ISO 4288, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Rules and
procedures for the assessment of surface texture
5 2
1) 1 bar = 100 kPa = 10 Pa = 0,1 MPa; 1 Pa = 1 N/m .
© ISO 2010 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5597:2010(E)
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6020-2, Hydraulic fluid power — Mounting dimensions for single rod cylinders, 16 MPa (160 bar)
series — Part 2: Compact series
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
4 Letter symbols
Letter symbols used in this International Standard are as follows:
a roughness of the side surface of the seal housing
b roughness of the static pressure mating surface of the seal housing
C axial length of the lead-in chamfer
C reference material ratio level (see ISO 4287:1997, 4.5)
0
d inside diameter (rod diameter) of the seal housing
e roughness of dynamic pressure mating surface
f surface roughness of lead-in chamfer
D outside diameter (bore diameter) of the seal housing
d clearance diameter of the piston
3
d clearance diameter of the rod seal housing
4
d clearance diameter of the rod
5
L axial length (seal groove length) of the seal housing
Rδc profile section height difference (see ISO 4287:1997, 4.5.3)
D − d
S ; radial depth (cross-section) of the seal housing
2
r radius
W, X reference surface
V, Y maximum run-out tolerance
2 © ISO 2010 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5597:2010(E)
5 Seal housings
5.1 General
5.1.1 Illustrated examples of typical hydraulic cylinder rod and piston seal housings covered by this
International Standard are given in Figures 1 to 4.
NOTE These figures are diagrammatic only and do not represent recommendations of a particular housing design.
5.1.2 All sharp edges and burrs shall be removed from corners of supporting surfaces and rounded,
although it should be borne in mind that these surfaces are required to provide maximum support against
extrusion.
5.1.3 The seal manufacturer shall be consulted for details of housing design that are not specified in this
International Standard.
5.2 Axial length
The short axial length, L, as given in Tables 3 and 5, shall be adopted only after consultation with the
manufacturer.
Consultation with the manufacturer is recommended when making the appropriate selection from the available
choices.
NOTE This International Standard includes a choice of axial length for every nominal piston and rod diameter, the
exception being cylinders conforming to ISO 6020-2, in which case only one length is provided (see Clause 1 and
Tables 4 and 6).
5.3 Radial depth
The larger radial depth (cross-section), S, of the seal housing shall be chosen where higher stresses or wider
tolerances are involved.
Consultation with the manufacturer is recommended when making the appropriate selection from the available
choices.
NOTE This International Standard includes an alternative seal housing radial depth (cross-section) for most piston
and rod diameters, the exception being at the upper and lower extremities of the diameter range as well as cylinder seal
housings conforming to ISO 6020-2, in which case only one radial depth is provided.
6 Dimensions and tolerances
NOTE See ISO 4394-1 and ISO 3320.
6.1 Piston seal housing dimensions
6.1.1 Illustrated examples of piston seal housing dimensions are given in Figures 1 and 2.
6.1.2 Piston seal housing dimensions (except in the case of cylinders conforming to ISO 6020-2) shall be
selected from Table 3.
6.1.3 Piston seal housing dimensions for use with cylinders conforming to ISO 6020-2 shall be selected
from Table 4.
© ISO 2010 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 5597:2010(E)
6.2 Rod seal housing dimensions
6.2.1 Illustrated examples of rod seal housing dimensions are given in Figures 3 and 4.
6.2.2 Rod seal housing
...
NORME ISO
INTERNATIONALE 5597
Deuxième édition
2010-06-01
Transmissions hydrauliques — Vérins —
Dimensions et tolérances des logements
de joints d'étanchéité pour pistons et
tiges de piston à simple effet dans les
applications à mouvement alternatif
Hydraulic fluid power — Cylinders — Dimensions and tolerances of
housings for single-acting piston and rod seals in reciprocating
applications
Numéro de référence
ISO 5597:2010(F)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 5597:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5597:2010(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .2
4 Symboles littéraux.2
5 Logements de joints d'étanchéité.3
5.1 Généralités .3
5.2 Longueur axiale .3
5.3 Profondeur radiale.3
6 Dimensions et tolérances.3
6.1 Dimensions du logement de joint de piston.3
6.2 Dimensions du logement de joint de tige .4
6.3 Tolérances d'encombrement radial du joint d'étanchéité.4
6.4 Longueur du logement.4
7 Intervalle d'extrusion.4
8 Rugosité de surface .4
8.1 Déclaration générale .4
8.2 Surfaces d'étanchéité dynamiques et statiques .4
9 Chanfrein d'entrée.5
10 Phrase d'identification (référence à la présente Norme internationale).6
Bibliographie.15
© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5597:2010(F)

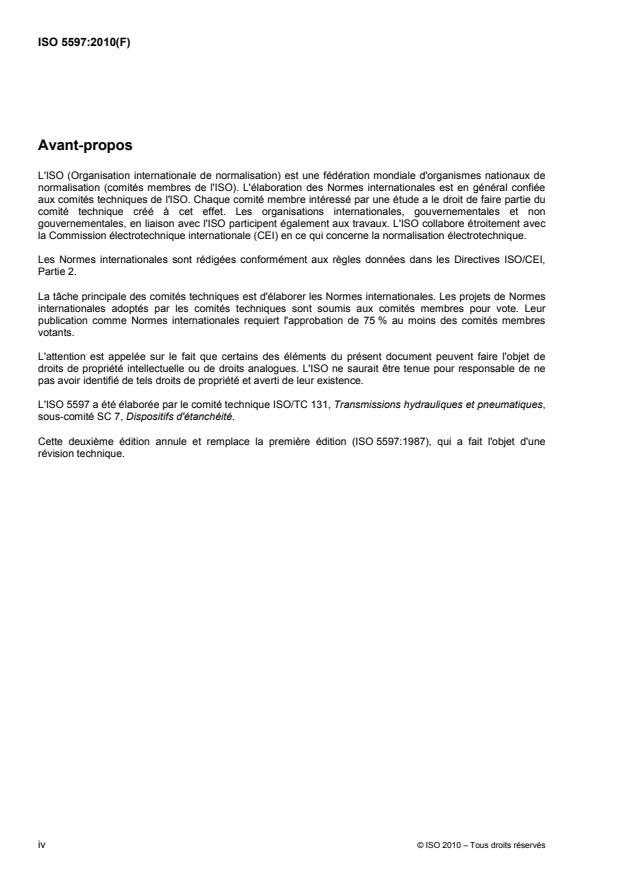

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 5597 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et pneumatiques,
sous-comité SC 7, Dispositifs d'étanchéité.
Cette deuxième édition annule et remplace la première édition (ISO 5597:1987), qui a fait l'objet d'une
révision technique.
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5597:2010(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par l'intermédiaire
d'un liquide sous pression circulant en circuit fermé. Les joints d'étanchéité servent à maintenir le fluide sous
pression dans les organes ayant des éléments animés d'un mouvement linéaire, par exemple les vérins
hydrauliques. Ces joints d'étanchéité sont enfermés dans les logements de joint pour tiges de piston et pour
pistons de vérins.
La présente Norme internationale fait partie d'une série de normes traitant des dimensions et tolérances de
ces logements.
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5597:2010(F)
Transmissions hydrauliques — Vérins — Dimensions et
tolérances des logements de joints d'étanchéité pour pistons et
tiges de piston à simple effet dans les applications à
mouvement alternatif
1 Domaine d'application
La présente Norme internationale établit une gamme préférentielle de dimensions nominales et les tolérances
correspondantes pour une série de logements de joints d'étanchéité pour tiges de piston et pour pistons de
vérins hydrauliques destinés aux applications à mouvement alternatif, dans les gammes de dimensions
suivantes:
⎯ vérins de 16 mm à 500 mm ;
⎯ tiges de 6 mm à 360 mm.
Une gamme supplémentaire de dimensions de logement est prévue dans la présente Norme internationale
1)
pour répondre aux exigences de réduction d'enveloppe de la série compacte 160 bar (16 Mpa) de
l'ISO 6020-2; ces sections de joints plus petites exigent des tolérances plus serrées sur les diamètres de tige
de piston et d'alésage du vérin. La plage dimensionnelle est la suivante:
⎯ vérins de 25 mm à 200 mm;
⎯ tiges de 12 mm à 140 mm.
La présente Norme internationale ne donne pas de détails sur la conception du joint d'étanchéité, le mode de
construction variant avec chaque fabricant. La forme et le matériau constitutif du joint et de l'élément
anti-extrusion éventuellement incorporé sont déterminés par les conditions d'emploi telles que la température
et la pression.
La présente Norme internationale s'applique uniquement aux caractéristiques dimensionnelles des produits
fabriqués conformément à la présente Norme internationale; elle ne s'applique pas à leurs caractéristiques
fonctionnelles.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence (y compris les éventuels amendements) s'applique.
ISO 883, Plaquettes amovibles en métaux-durs (carbures métalliques) avec arrondi de pointe, sans trou de
fixation — Dimensions
ISO 1302, Spécification géométrique des produits (GPS) — Indication des états de surface dans la
documentation technique de produits
5 2
1) 1 bar = 100 kPa = 10 Pa = 0,1 Mpa; 1 Pa = 1 N/m .
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5597:2010(F)
ISO 3274, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil —
Caractéristiques nominales des appareils à contact (palpeur)
ISO 4288, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Règles et
procédures pour l'évaluation de l'état de surface
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6020-2, Transmissions hydrauliques — Dimensions d'interchangeabilité des vérins 16 MPa (160 bar) à
simple tige — Partie 2: Série compacte
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 s'appliquent.
4 Symboles littéraux
Les symboles littéraux utilisés dans la présente Norme internationale sont les suivants:
a rugosité de la surface latérale du logement de joint
b rugosité de la surface d'ajustement de pression statique du logement de joint
C longueur axiale du chanfrein d'entrée
C taux de longueur portante par rapport à une référence (voir l'ISO 4287:1997, 4.5)
0
d diamètre intérieur du logement de joint (diamètre de tige)
e rugosité de la surface d'ajustement de pression dynamique
f rugosité de surface du chanfrein d'entrée
D diamètre extérieur du logement de joint (diamètre d'alésage)
d diamètre de passage du piston
3
d diamètre de passage dans le logement de joint de tige
4
d diamètre de passage de la tige
5
L longueur axiale du logement de joint (longueur en fond de gorge)
Rδc différence de hauteur de coupe du profil (voir l'ISO 4287:1997, 4.5.3)
D − d
S ; profondeur radiale du logement du joint (section transversale)
2
r rayon
W, X surface de référence
V, Y tolérance maximale de battement
2 © ISO 2010 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5597:2010(F)
5 Logements de joints d'étanchéité
5.1 Généralités
5.1.1 Des exemples illustrés de logements de joints d'étanchéité types pour tiges de piston et pour pistons
de vérins hydrauliques, traités par la présente Norme internationale, sont donnés aux Figures 1 à 4.
NOTE Ces figures sont uniquement schématiques et ne constituent aucune recommandation quant à la conception
d'un logement particulier.
5.1.2 Toutes les arrêtes vives et bavures doivent être éliminées au niveau des angles des surfaces d'appui
et adoucies; il convient toutefois de ne pas oublier que ces surfaces sont d'une importance capitale contre
l'extrusion.
5.1.3 Le fabricant de joints doit être consulté pour les détails de construction des logements qui ne sont pas
spécifiés dans la présente Norme internationale.
5.2 Longueur axiale
La longueur axiale courte, L, donnée dans les Tableaux 3 et 5, ne doit être adoptée qu'après consultation du
fabricant.
Il est recommandé de consulter le fabricant avant de sélectionner la longueur appropriée dans le choix
disponible.
NOTE La présente Norme internationale prévoit un choix de longueurs axiales pour chaque diamètre nominal de
piston et de tige, exception faite des vérins conformes à l'ISO 6020-2 qui ne sont prévus qu'en une seule longueur (voir
Article 1 et Tableaux 4 et 6).
5.3 Profondeur radiale
La profondeur radiale du logement de joint (section transversale), S, la plus grande doit être choisie lorsque
les contraintes sont plus élevées ou les tolérances les plus larges.
Il est recommandé de consulter le fabricant avant de sélectionner la longueur appropriée dans le choix
disponible.
NOTE La présente Norme internationale prévoit de plus une variante de profondeur radiale du logement de joint
(section transversale) pour la plupart des diamètres de piston et de tiges de piston, sauf aux limites inférieure et
supérieure de la gamme des diamètres, ainsi que pour les logements de joints de vérins conformes à l'ISO 6020-2 qui ne
sont prévus que pour une seule profondeur radiale.
6 Dimensions et tolérances
NOTE Voir l'ISO 4394-1 et l'ISO 3320.
6.1 Dimensions du logement de joint de piston
6.1.1 Des exemples illustrés des dimensions de logement de joint de piston sont donnés aux Figures 1 et 2.
6.1.2 Les dimensions de logement de joint de piston (sauf dans le cas de vérins conformes à l'ISO 6020-2)
doivent être choisies parmi celles données dans le Tableau 3.
6.1.3 Les dimensions de logement de joint de piston pour vérins conformes à l'ISO 6020-2 doivent être
choisies parmi celles données dans le Tableau 4.
© ISO 2010 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 5597:2010(F)
6.2 Dimensions du logement de joint de tige
6.2.1 Des exemples illustrés des dimensions de logement de joint de tige sont donnés aux Figures 3 et 4.
6.2.2 Les dimens
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
