ISO 10766:2014
(Main)Hydraulic fluid power — Cylinders — Housing dimensions for rectangular-section-cut bearing rings for pistons and rods
Hydraulic fluid power — Cylinders — Housing dimensions for rectangular-section-cut bearing rings for pistons and rods
ISO 10766:2014 specifies the preferred range of nominal dimensions and associated tolerances for a series of hydraulic cylinder piston and rod housings for rectangular-section-cut bearing rings, of the type shown in Clause 5, for applications in the following range of dimensions: for cylinders with bores of 16 mm to 500 mm, inclusive; for rods with diameters of 12 mm to 450 mm, inclusive. ISO 10766:2014 does not give details of cut bearing ring design, because the manner of construction of cut bearing rings varies with each manufacturer.
Transmissions hydrauliques — Vérins — Dimensions de logements de dispositifs de guidage à section rectangulaire pour pistons et tiges de piston
L'ISO 10766:2014 spécifie la gamme préférentielle de dimensions nominales et de tolérances associées pour une série de logements de dispositifs de guidage à section rectangulaire, du type représenté dans l'Article 5, pour pistons et tiges de piston de vérins hydrauliques, pour des applications dans les plages de dimensions suivantes: pour des vérins d'alésage compris entre 16 mm et 500 mm inclus; pour des tiges de piston de diamètre compris entre 12 mm et 450 mm inclus. L'ISO 10766:2014 ne donne aucun détail sur la conception des dispositifs de guidage, car leur mode de fabrication varie selon chaque fabricant.
General Information
Relations
Buy Standard
Standards Content (Sample)

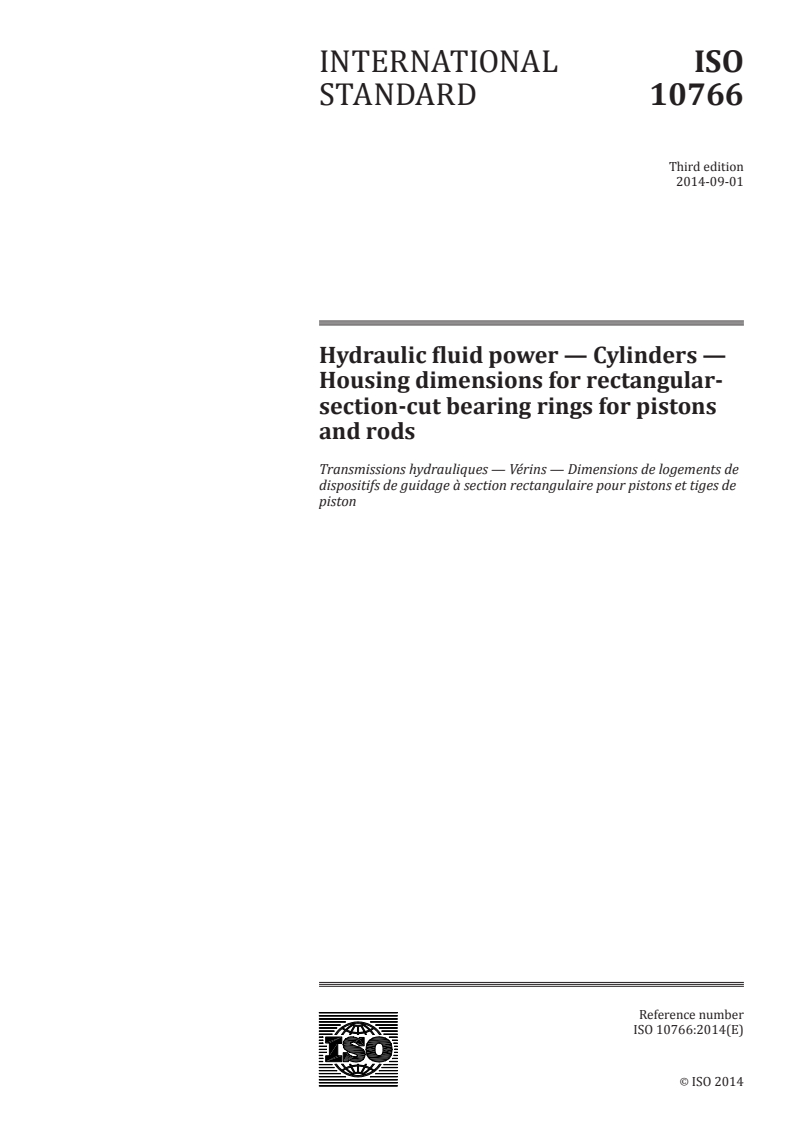

INTERNATIONAL ISO
STANDARD 10766
Third edition
2014-09-01
Hydraulic fluid power — Cylinders —
Housing dimensions for rectangular-
section-cut bearing rings for pistons
and rods
Transmissions hydrauliques — Vérins — Dimensions de logements de
dispositifs de guidage à section rectangulaire pour pistons et tiges de
piston
Reference number
ISO 10766:2014(E)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 10766:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10766:2014(E)

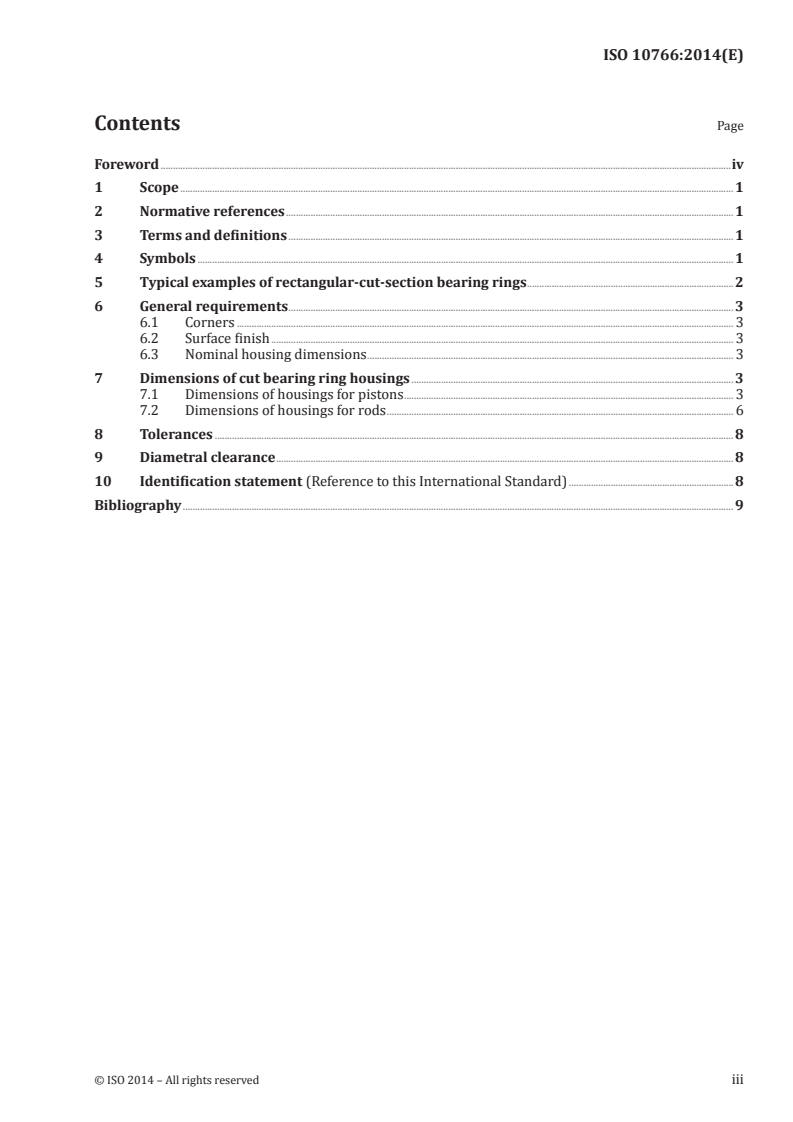

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Typical examples of rectangular-cut-section bearing rings . 2
6 General requirements . 3
6.1 Corners . 3
6.2 Surface finish . 3
6.3 Nominal housing dimensions . 3
7 Dimensions of cut bearing ring housings . 3
7.1 Dimensions of housings for pistons . 3
7.2 Dimensions of housings for rods . 6
8 Tolerances . 8
9 Diametral clearance . 8
10 Identification statement (Reference to this International Standard) .8
Bibliography . 9
© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10766:2014(E)

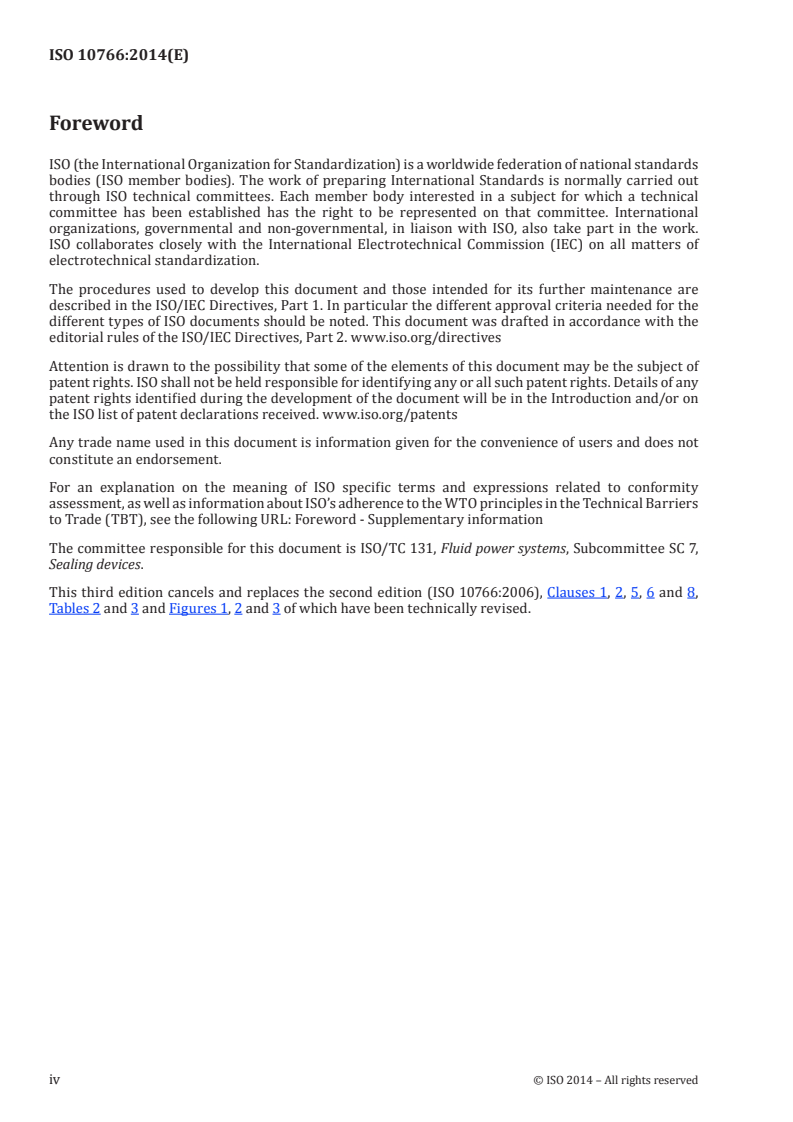

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT), see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 131, Fluid power systems, Subcommittee SC 7,
Sealing devices.
This third edition cancels and replaces the second edition (ISO 10766:2006), Clauses 1, 2, 5, 6 and 8,
Tables 2 and 3 and Figures 1, 2 and 3 of which have been technically revised.
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10766:2014(E)
Hydraulic fluid power — Cylinders — Housing dimensions
for rectangular-section-cut bearing rings for pistons and
rods
1 Scope
This International Standard specifies the preferred range of nominal dimensions and associated
tolerances for a series of hydraulic cylinder piston and rod housings for rectangular-section-cut bearing
rings, of the type shown in Clause 5, for applications in the following range of dimensions:
— for cylinders with bores of 16 mm to 500 mm, inclusive;
— for rods with diameters of 12 mm to 450 mm, inclusive.
This International Standard does not give details of cut bearing ring design, because the manner of
construction of cut bearing rings varies with each manufacturer.
The design material of cut bearing rings is determined by conditions such as the temperature, pressure
and side load on the cylinder to which they are fitted.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 286-2, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —
Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts
ISO 3320, Fluid power systems and components — Cylinder bores and piston rod diameters and area
ratios — Metric series
ISO 3274, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Nominal
characteristics of contact (stylus) instruments
ISO 4287, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions
and surface texture pa
...

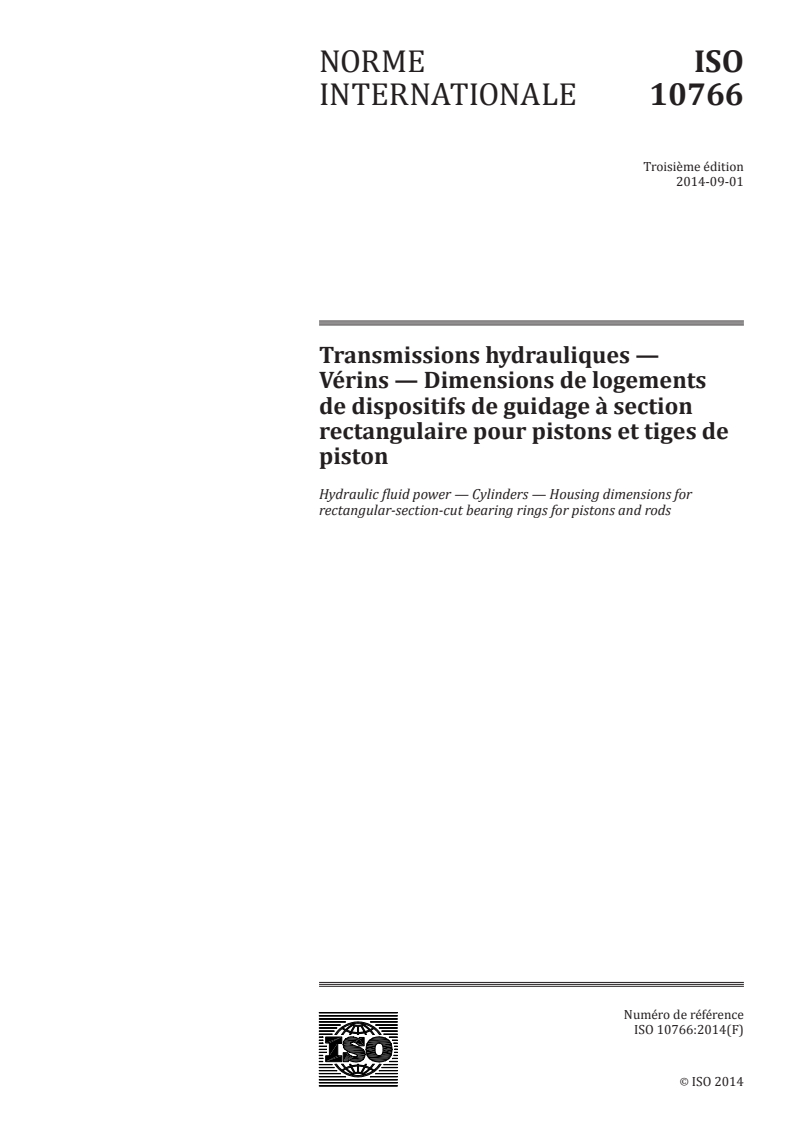

NORME ISO
INTERNATIONALE 10766
Troisième édition
2014-09-01
Transmissions hydrauliques —
Vérins — Dimensions de logements
de dispositifs de guidage à section
rectangulaire pour pistons et tiges de
piston
Hydraulic fluid power — Cylinders — Housing dimensions for
rectangular-section-cut bearing rings for pistons and rods
Numéro de référence
ISO 10766:2014(F)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 10766:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10766:2014(F)

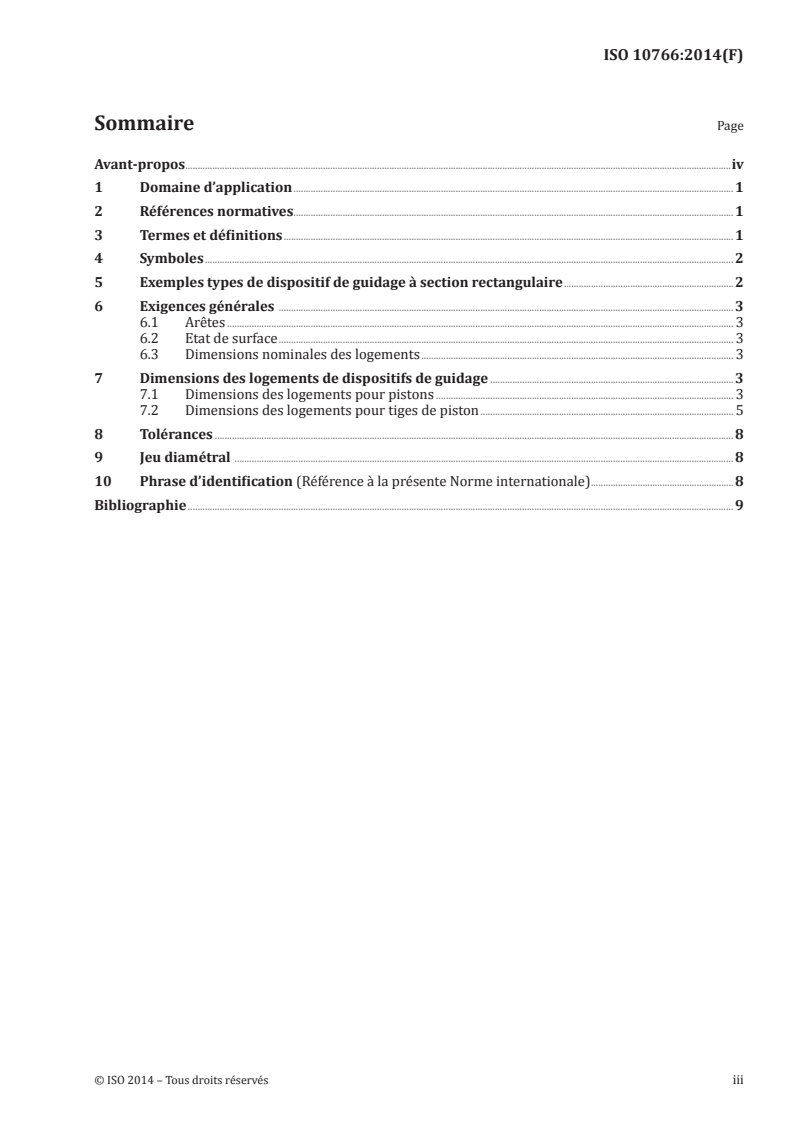

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Exemples types de dispositif de guidage à section rectangulaire . 2
6 Exigences générales . 3
6.1 Arêtes . 3
6.2 Etat de surface . 3
6.3 Dimensions nominales des logements . 3
7 Dimensions des logements de dispositifs de guidage . 3
7.1 Dimensions des logements pour pistons . 3
7.2 Dimensions des logements pour tiges de piston . 5
8 Tolérances . 8
9 Jeu diamétral . 8
10 Phrase d’identification (Référence à la présente Norme internationale) .8
Bibliographie . 9
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10766:2014(F)

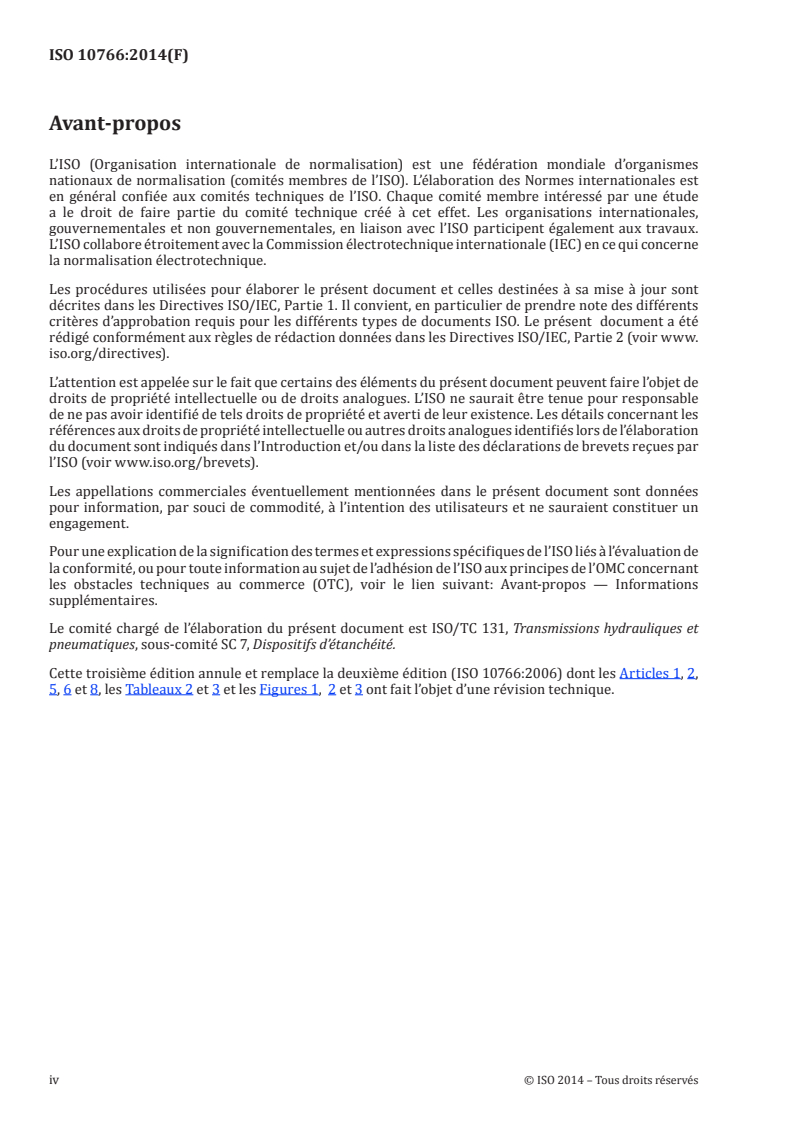

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 7, Dispositifs d’étanchéité.
Cette troisième édition annule et remplace la deuxième édition (ISO 10766:2006) dont les Articles 1, 2,
5, 6 et 8, les Tableaux 2 et 3 et les Figures 1, 2 et 3 ont fait l’objet d’une révision technique.
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10766:2014(F)
Transmissions hydrauliques — Vérins — Dimensions de
logements de dispositifs de guidage à section rectangulaire
pour pistons et tiges de piston
1 Domaine d’application
La présente Norme internationale spécifie la gamme préférentielle de dimensions nominales et de
tolérances associées pour une série de logements de dispositifs de guidage à section rectangulaire,
du type représenté dans l’Article 5, pour pistons et tiges de piston de vérins hydrauliques, pour des
applications dans les plages de dimensions suivantes:
— pour des vérins d’alésage compris entre 16 mm et 500 mm inclus;
— pour des tiges de piston de diamètre compris entre 12 mm et 450 mm inclus.
La présente Norme internationale ne donne aucun détail sur la conception des dispositifs de guidage,
car leur mode de fabrication varie selon chaque fabricant.
Le matériau de conception des dispositifs de guidage est déterminé par des conditions telles que la
température, la pression et la charge latérale du vérin sur lequel ils sont montés.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 286-2, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances
sur les tailles linéaires — Partie 2: Tableaux des classes de tolérance normalisées et des écarts limites des
alésages et des arbres
ISO 3320, Transmissions et composants hydrauliques et pneumatiques — Alésages des vérins et diamètres
des tiges de piston et rapports de surface — Série métrique
ISO 3274, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil —
Caractéristiques nominales des appareils à contact (palpeur)
ISO 4287, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,
définitions et paramètres d’état de surface
ISO 5597, Transmissions hydrauliques — Vérins — Dimensions et tolérances des logements de joints
d’étanchéité pour pistons et tiges de piston à simple effet dans les appl
...
