INTERNATIONAL STANDARD IS0 6407 Fir st edition 1992-01-15 otography - ilm dimensions - raphic arts Photographie - Dimensions des films arts graphiques Reference number IS0 6407:1992(E) SIST ISO 6407:1997

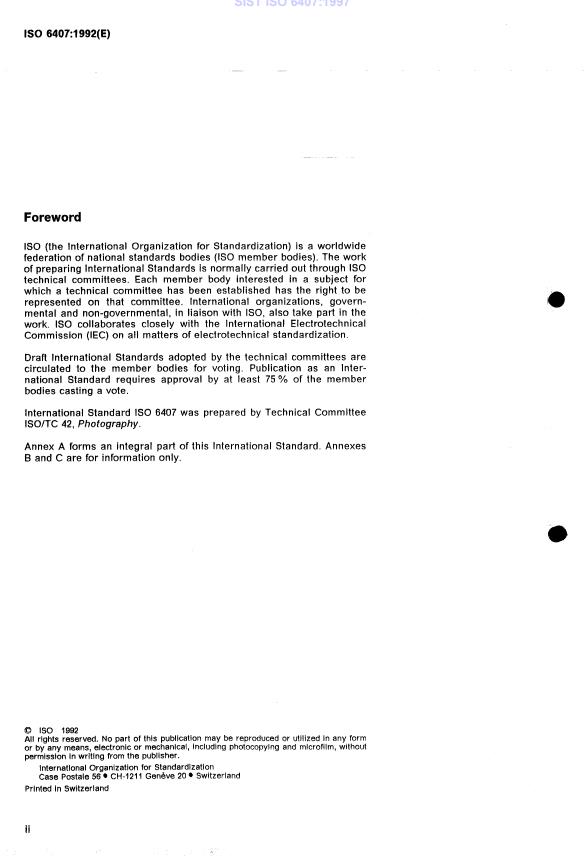

IS0 6407:1992(E) Foreword IS0 (the International Organization for Standardization) is a worldwide federation of national standards bodies (IS0 member bodies). The work of preparing International Standards is normally carried out through IS0 technical committees. Each member body interested in a subject for which a technical committee has been established has the right to be represented on that committee. International organizations, govern- mental and non-governmental, in liaison with ISO, also take part in the work. IS0 collaborates closely with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization. Draft International Standards adopted by the technical committees are circulated to the member bodies for voting. Publication as an Inter- national Standard requires approval by at least 75% of the member bodies casting a vote. International Standard IS0 6407 was prepared by Technical Committee ISO/TC 42, Photography. Annex A forms an integral part of this International Standard. Annexes B and C are for information only. 8 IS0 1992 All rights reserved. No part of this publication may be reproduced or utilized In any form or by any means, electronic or mechanical, including photocopylng and microfilm, without perrnisslon in writing from the publisher. International Organization for Standardization Case Postale 56 CH-1211 Genéve 20 Switzerland Printed In Switzerland ii SIST ISO 6407:1997



INTERNATIONAL STANDARD IS0 6407:1992(E) Photography - Film dimensions 1 Scope his International Standard specifies the nominal J izes and aim dimensions, with their cutting toler- ances, of photographic films in sheets and rolls used for graphic arts. It also specifies the requirements for shape of sheets, core dimensions and winding for films in rolls, and package marking. It does not apply to films for documentary repro- duction. In this International Standard, metric units are prime. 2 Normative references O - The following standards contain provisions which, through reference in this text, constitute provisions of this International Standard. At the time of publi- cation, the editions indicated were valid. All stan- dards are subject to revision, and parties to agreements based on this International Standard are encouraged to investigate the possibility of ap- plying the most recent editions of the standards in- dicated below. Members of IEC and IS0 maintain registers of currently valid International Standards. IS0 1:1975, Standard reference temperature for in- dustrial length measurements. IS0 216:1975, Writing paper and certain classes of printed matter - Trimmed sizes - A and B series. IS0 554:1976, Standard atmospheres for conditioning and/or testing - Specifications. - Graphic arts 3 Conditions for measurement of dimensions The dimensions and tolerances specified in this International Standard apply at the time of manu- facture, measured under atmospheric conditions of (23 j= 2) OC, and (50 & 5) Oh relative humidity, as specified in IS0 554’) (see annex B). 4 Films in sheets 4.1 Dimensions 4.1 .I Preferred sizes Nominal and aim dimensions for preferred sizes shall conform to the values given in tables 1 and 2. Table 1 lists preferred sizes currently in use. Table2 lists “A” sizes derived from writing paper series, specified in IS0 216, and which will be used increasingly in the future. The “A + margin” series is described in annex A. Table 1 - Preferred sizes of films in sheets Nominal cm 9 x 12 13 x 18 18 x 24 24 x 30 30 x 40 40 x 50 50 x 60 Aim mm 88,5 x 118,5 128,O x 178,O 178,O x 238,O 238,O x 298,O 298,O x 398,O 398,O x 498,O 498,O x 598,O 1) All measuring instrument calibrations shall be referred to a temperature of 20 “C (as Specified in IS0 I) aiid a relative humidity of 50 YO. 1 SIST ISO 6407:1997

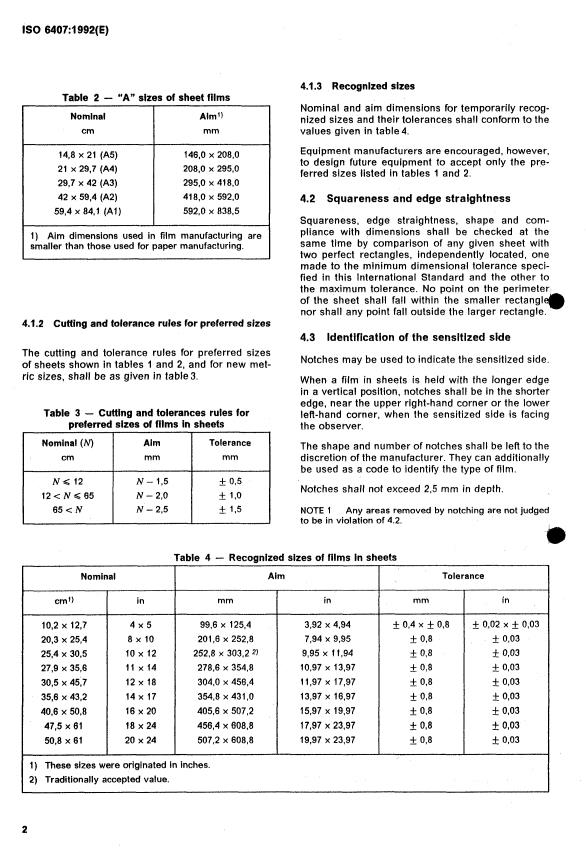

IS0 6407:1992(E) Nominal (N) cm N9 12 12 < N < 65 65 < N Table 2 - “A” sizes of sheet films Aim Tolerance mm mm N - 1,5 f OS N - 2,O f 1,o N - 2,5 -t 1,s 4.1.3 Recognized sizes Nominal cm 14,8 x 21 (A5) 21 x 29,7 (A4) 29,7 x 42 (A3) 42 x 59,4 (A2) 59,4 x 84,l (Al) Aim’) mm 146,O x 208,O 208,O x 295,O 295,O x 418,O 418,O x 592,O 592,O x 838,5 1) Aim dimensions used in film manufacturing are smaller than those used for paper manufacturing. Nominal and aim dimensions for temporarily recog- nized sizes and their tolerances shall conform to the values given in table4. Equipment manufacturers are encouraged, however, to design future equipment to accept only the pre- ferred sizes listed in tables 1 and 2. 4.2 Squareness and edge straightness Squareness, edge straightness, shape and com- pliance with dimensions shall be checked at the same time by comparison of any given sheet with two perfect rectangles, independently located, one made to the minimum dimensional tolerance speci- fied in this International Standard and the other to the maximum tolerance. No point on the perimeter of the sheet shall fall within the smaller rectangle0 nor shall any point fall outside the larger rectangle. 4.1.2 Cutting and tolerance rules for preferred sizes 4.3 Identification of the sensitized slde The cutting and tolerance rules for preferred sizes of sheets shown in tables 1 and 2, and for new met- ric sizes, shall be as given in tabie3. Table 3 - Cutting and tolerances rules for preferred sizes of films in sheets Nominal 10,2 x 12,7 20,3 x 25,4 25,4 x 30,5 27,9 x 35,6 30,5 x 45,7 35,6 x 43,2 40,6 x 50.8 473 x 61 50,8 x 61 in 4x5 8 x 10 10 x 12 11 x14 12 x 18 14 x 17 16 x 20 18 x 24 20 x 24 Notches may be used to indicate the sensitized side When a film in sheets is held with the longer edge in a vertical position, notches shall be in the shorter edge, near the upper right-hand corner or the lower left-hand corner, when the sensitized side is facing the observer. The shape and number of notches shall be left to the discretion of the manufacturer. They can additionally be used as a code to identify the type of film. Notches shall not
...

IS0
NORME
I N 7- E R N AT I O NA LE
Première édition
1 992-0 1 - 1 5
Photographie - Dimensions des films arts
graphiques
Photography - Film dimensions - Graphic arts
Numéro de référence
IS0 6407: 1992(F)

---------------------- Page: 1 ----------------------
IS0 6407:1992(F)
Avant-propos
L‘ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I‘ISO participent également aux tra-
vaux. L‘ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
IS0 6407 a été élaborée par le comité techni-
La Norme internationale
que ISO/TC 42, Photographie.
L‘annexe A fait partie intégrante de la présente Norme internationale.
Les annexes B et C sont données uniquement à titre d’information.
Q IS0 1992
Droits de reproduction réserves. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l‘accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 CH-I21 1 Genève 20 Suisse
imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 6407:1992(F)
Photographie - Dimensions des films arts graphiques
IS0 554:1976, Atmosphères normales de condition-
1 Domaine d’application
nement etlou d‘essai - Spécifications.
La présente Norme internationale prescrit les di-
.nensions nominales, les dimensions de coupe et
les tolérances des films en feuilles et en rouleaux
destinés aux arts graphiques. Elle prescrit
3 Conditions de mesurage des
également la forme des feuilles, les dimensions des
noyaux et l’enroulement pour les films en rouleaux,
dimensions
et une règle pour l’étiquetage.
Les dimensions de coupe et les tolérances spéci-
La présente Norme internationale ne s’applique pas
fiées dans la présente Norme internationale s’ap-
aux produits pour la reproduction documentaire.
pliquent au moment de la coupe, dans les conditions
atmosphériques normales de (23 i- 2) OC, et de
Dans la présente Norme internationale, les unités
(50 f 5) Y0 d’humidité relative comme spécifié dans
métriques sont de rigueur.
l’lS0 554‘) (voir annexe B).
4 Films en feuilles
.;! Références normatives
4.1 Dimensions
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
4.1.1 Formats préférentiels
constituent des dispositions valables pour la pré-
sente Norme internationale. Au moment de la pu-
Les formats nominaux préférentiels et les dimen-
blication, les éditions indiquées étaient en vigueur.
sions de coupe pour les films en feuilles doivent être
Toute norme est sujette à révision et les parties
conformes aux valeurs données dans les tableaux
prenantes des accords fondés sur la présente
1 et 2.
Norme internationale sont invitées à rechercher la
possibilité d’appliquer les éditions les plus récentes
Le tableau 1 énumère les formats préférentiels cou-
des normes indiquées ci-après. Les membres de la
ramment utilisés.
CE1 et de l’lS0 possedent le registre des Normes
internationales en vigueur à un moment donné.
Le tableau2 énumère les formats <> utilisés pour
le papier d’écriture, qui sont spécifiés dans l’lS0 216
IS0 1:1975, Température normale de réfërence des
et qui seront de plus en plus utilisés dans l’avenir.
mesures industrielles de longueur.
Les formats . IS0 216:1975, Papiers d‘écriture et certaines cafégo-
nexe A.
ries d‘imprimés - Formats finis - Séries A et B.
1) Tout calibrage d’instrument de mesure doit se rapporter à une température de 20 “C (comme spécifié dans I‘ISO 1)
ainsi qu’à une humidité relative de 50 %.
1

---------------------- Page: 3 ----------------------
4.1.2 Régles de coupe et tolérances pour les
formats préférentiels
Valeur nominale Valeur visée Les règles de coupe et tolérances pour les formats
préférentiels de feuilles cités dans les tableaux 1 et
cm mm
2 et pour de nouveaux formats métriques, doivent
être celles données dans le tableau 3.
9x12 88,5 x 118,5
13 x 18 128,O x 178,O
18 x 24 178,O x 238,O
Tableau 3 - Règles de coupe et tolérances pour les
24 x 30 238,O x 298,O
formats préférentiels de films en feuilles
I I I 1
298,O x 398,O
30 x 40
Valeur nominale
Tolerance
398,O x 498,O
40 x 50
I I
50 x 60 498,O x 598,O
cm mm mm
NG 12 N - 1,5 f 0,5
Tableau 2 - Formats WAN Dour les films en feuilles
12 c N < 65 N - 2,O f 1,o
I 65 c
Valeur nominale Valeur visée')
mm
cm
I
146,O x 208,O
14,8 x 21 (A5)
21 x 29,7 (A4) 208,O x 295,O
29,7 x 42 (A3) 295,O x 418,O
4.1.3 Formats provisoirement admis
42 x 59,4 (A2) 418,O x 592,O
59.4 x 84.1 (A 1 ) 592,O x 838,5
Les formats nominaux provisoirement admis et les
dimensions de coupe pour les films en feuilles, ainsi
1) Les valeurs utilisées pour ie film sont plus petites
que leurs tolérances, doivent être conformes aux
que celles utilisées pour le papier.
valeurs donnkes dans te tableau 4.
Tableau 4 - Formats provisoirement admis pour les films en feuilles
Valeur nominale Valeur visée Tolérance
in mm in mm in
cm')
1
D
10,2 x 12,7 4x5 99,6 x 125,4 3,92 x 4,94 t 0,02 x f 0,03
7,94 x 9,95 f 0,03
20,3 x 25,4 8x10 201,6 x 252,8
252,8 x 303,2 2) 9,95 x 11,94 f 0,03
25,4 x 30,5 10 x 12
11 x 14 278,6 x 354,8 10,97 x 13,97 f 0,03
27,9 x 35,6
11,97 x 17,97 f 0,03
30,5 x 45,7 12 x 18 304,O x 456,4
14 x 17 354,8 x 431,O 13,97 x 16,97 f 0,03
35,6 x 43,2
40,6 x 50,8 16 x 20 405,6 x 507,2 15,97 x 19,97 f 0,03
17,97 x 23,97 f 0,03
47,5 x 61 18 x 24 456,4 x 608,8
507,2 x 608,8 19,97 x 23,97 f 0,03
50,8 x 61 20 x 24
I) Formats conqus en inches.
2) Valeur acceptée traditionnellement.
2

---------------------- Page: 4 ----------------------
IS0 6407:1992(F)
Les fabricants de matériel sont cependant invités à
concevoir leurs futurs équipements pour pouvoir Tableau 5 - Largeurs préférentielles pour les films
n’utiliser que les formats préférentiels indiqués en rouleaux
dans les tableaux 1 et 2.
Valeur nominale Valeur Valeur visée visée
Valeur nominale
cm cm mm mm
4.2 Équerrage et rectitude des bords des
feuilles
12 12 118,5 118,5
18 18 178,O 178,O
L’équerrage et la rectitude des bords d’une feuille
24 24 238,O 238,O
doivent être vérifiés par comparaison avec deux
40 40 398,O 398,O
rectangles parfaits indépendants l’un de l’autre, l’un
tracé aux dimensions minimales spécifiées dans la
46 46 458,O 458,O
présente Norme internationale, l’autre aux dimen-
50 50 498‘0 498‘0
sions maximales. Aucun point du périmètre de la
61 61 608,O 608,O
feuille ne doit se trouver à l’intérieur du plus petit
rectangle ni à l’extérieur du plus grand.
5.1.2 Règles de coupe et tolérances pour les
a.3 Identification de la face photosensible largeurs préférentielles
Les règles de coupe et les tolérances pour les lar-
On peut utiliser des encoches dans la feuille de film
geurs préférentielles de films en rouleaux citées
pour indiquer la face portant l’émulsion photogra-
dans le tableaus, ainsi que pour de nouvelles lar-
phique. Lorsque la feuille est tenue de facon que
geurs métriques, doivent être celles don
...
