ISO 3914-1:1994
(Main)Textile machinery and accessories - Cylindrical tubes - Part 1: Recommended main dimensions
Textile machinery and accessories - Cylindrical tubes - Part 1: Recommended main dimensions
Cancels and replaces the first edition (1982). Specifies the main dimensions of cylindrical tubes used in the field of textile machinery.
Matériel pour l'industrie textile — Tubes cylindriques — Partie 1: Dimensions principales recommandées
General Information
- Status
- Published
- Publication Date
- 23-Nov-1994
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 19-Aug-2021
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 15-Apr-2008
ISO 3914-1:1994 Overview
ISO 3914-1:1994 is an international standard published by the International Organization for Standardization (ISO) that sets forth the recommended main dimensions of cylindrical tubes used in textile machinery and accessories. Replacing the first edition from 1982, this standard provides uniformity in the diameters and lengths of tubes to support consistency and efficiency in the textile industry.
Developed by ISO Technical Committee ISO/TC 72, Subcommittee SC 2, which focuses on winding and fabric production preparation machinery, ISO 3914-1 serves as a foundational document for future developments related to cylindrical tubes in textile applications. This standard aims to streamline tube variety and promote designs suited for automation processes in textile manufacturing.
Key Topics of ISO 3914-1:1994
Main Dimensions Specification
The standard specifies the principal internal diameters and lengths of cylindrical tubes used broadly across textile machinery. This includes a reduced range of tube sizes recommended for new designs to encourage uniformity and interchangeability.Standardization Purpose
A core purpose is to reduce the multiplicity of cylindrical tube sizes currently in use, which simplifies inventory, manufacturing, and quality control processes for textile equipment producers.Scope and Application
ISO 3914-1 addresses tubes generally used in textile machinery but refers to subsequent parts (ISO 3914-2 to ISO 3914-7) for additional tube types, dimensions, tolerances, and specific usage details such as tubes for spinning, textured yarns (stretch), synthetic continuous yarns, winding, twisting, and perforated tubes for dyeing.Recommended Dimensions Summary
Typical recommended sizes include:- 54 x 170 mm for spinning fiber tubes
- 90 x 230 mm and 90 x 290 mm for textile blades and slivers
- 69 x 290 mm, 94 x 150 mm, 94 x 290 mm for textured yarn tubes
- 143 x 150 mm, 143 x 290 mm for synthetic continuous filaments
- 56 x 175 mm for winding and twisting tubes
- 54 x 170 mm for perforated dyeing tubes
Applications of ISO 3914-1:1994
Textile Machinery Design
Engineers and manufacturers utilize ISO 3914-1 dimensions when designing and fabricating machinery components that involve cylindrical tubes. Conforming to these sizes ensures mechanical compatibility and operational efficiency.Automation Integration
The standard supports automation trends in textile production lines by standardizing tube dimensions, enabling automated handling, replacement, and maintenance systems.Quality Control and Supply Chain
Standardized dimensions facilitate quality assurance processes and simplify procurement by providing clear, internationally accepted specifications for suppliers and textile machinery manufacturers.Versatility Across Textile Processes
Applicable in diverse textile processes including fiber spinning, sliver formation, filament stretching, winding, twisting, and dyeing, making the standard integral to broad segments of the textile machinery market.
Related Standards in the ISO 3914 Series
ISO 3914-1 is part of a comprehensive series addressing cylindrical tubes in textile machinery:
- ISO 3914-2:1994 – Dimensions and tolerances for tubes used in spinning machines for staple fibers
- ISO 3914-3:1994 – Specifications for sliver tubes for textile blades
- ISO 3914-4:1994 – Dimensions for tubes for textured yarns (stretch)
- ISO 3914-5:1994 – Tubes for continuous synthetic yarn spinning and drawing machines
- ISO 3914-6:1994 – Tubes for cross-winding and doubling machines
- ISO 3914-7:1994 – Perforated tubes for textile dyeing processes
These complementary parts expand on dimensions, tolerances, and material specifications pertinent to various types of tubes tailored for specific textile machinery operations.
Keywords: ISO 3914-1, cylindrical tubes, textile machinery, tube dimensions, textile accessories, standardization, tubing sizes, textile automation, textile manufacturing, spinning machine tubes, winding tubes, dyeing tubes.
ISO 3914-1:1994 - Textile machinery and accessories -- Cylindrical tubes
ISO 3914-1:1994 - Matériel pour l'industrie textile -- Tubes cylindriques
ISO 3914-1:1994 - Matériel pour l'industrie textile -- Tubes cylindriques
Frequently Asked Questions
ISO 3914-1:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Textile machinery and accessories - Cylindrical tubes - Part 1: Recommended main dimensions". This standard covers: Cancels and replaces the first edition (1982). Specifies the main dimensions of cylindrical tubes used in the field of textile machinery.
Cancels and replaces the first edition (1982). Specifies the main dimensions of cylindrical tubes used in the field of textile machinery.
ISO 3914-1:1994 is classified under the following ICS (International Classification for Standards) categories: 59.120.20 - Winding machines and equipment. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 3914-1:1994 has the following relationships with other standards: It is inter standard links to ISO 3914-1:1982. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 3914-1:1994 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD
Second edition
1994-12-01
Textile machinery and accessories -
Cylindrical tubes -
Part 1:
Recommended main dimensions
Materie/ pour I ’industrie textile - Tubes cylindriques -
Partie 1: Dimensions principales recommandkes
Reference number
ISO 3914-1 :1994(E)
ISO 391401:1994(E)

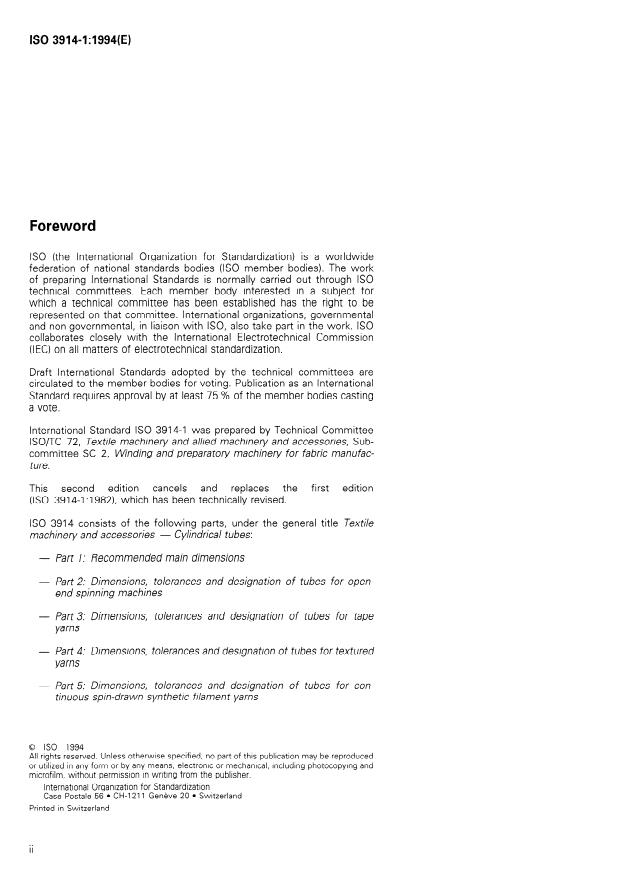

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 3914-1 was prepared by Technical Committee
ISOnC 72, Textile machinery and allied machinery and accessories, Sub-
committee SC 2, winding and preparatory machinery for fabric manufac-
ture.
This second edition cancels and replaces the first edition
(ISO 3914~1:1982), which has been technically revised.
ISO 3914 consists of the following Parts, under the general title Textile
machinery and accessories - Cylindrical tubes:
- Part 7: ßecommended main dimensions
- Part 2: Dimensions, tolerantes and designation of tubes for open-
end spinring machines
- Part 3: Dimensions, toierances and designa tion of tubes for tape
yarns
- Part 4: Dimensions, tolerantes and designation of tubes for textured
yarns
- Part 5: Dimensions, tolerantes and designation of tubes for con-
tinuous spin-drawn synthetic filament yarns
0 ISO 1994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronrc or mechanrcal, rncluding photocopyrng and
microfilm, without Permission In writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii
0 ISO ISO 3914=1:1994(E)
- Part 6: Dimensions, tolerantes and designation of tubes for cross-
wound packages in winding and twisting
- Part 7: Dimensions, tolerantes and designation of perforated tubes
for cheese dyeing
. . .
Ill
ISO 3914=1:1994(E) 0 ISO

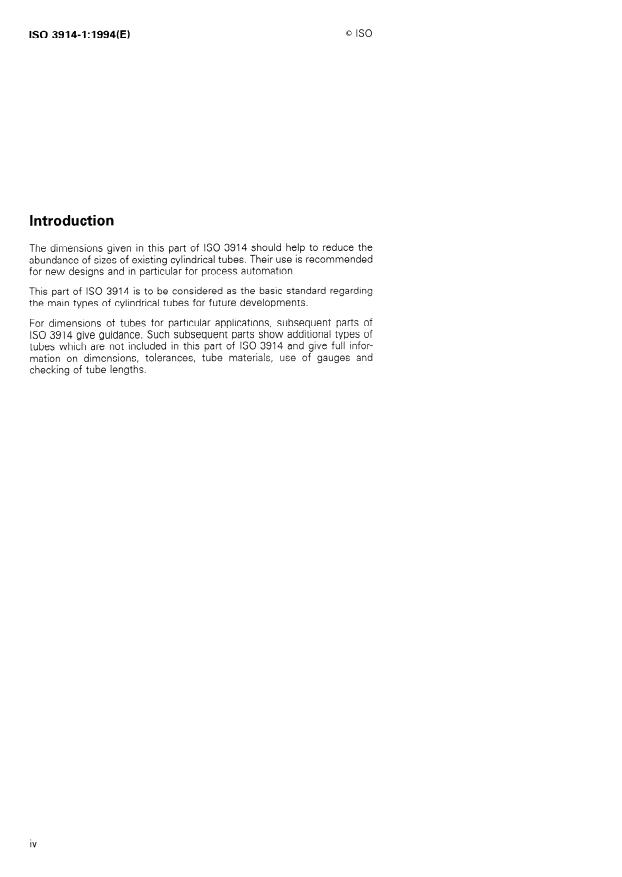

Introduction
The dimensions given in this part of ISO 3914 should help to reduce the
abundante of sizes of existing cylindrical tubes. Their use is recommended
for new designs and in particular for process automation.
This part of ISO 3914 is to be considered as the basic Standard regarding
the main type
...
NORME
ISO
INTERNATIONALE 3914-l
Deuxième édition
1994-I Z-01
Matériel pour l’industrie textile - Tubes
cylindriques -
Partie 1:
Dimensions principales recommandées
Textile machinery and accessories - Cylindrical tubes -
Part 1: Recommended main dimensions
Numéro de référence
ISO 3914-I :1994(F)

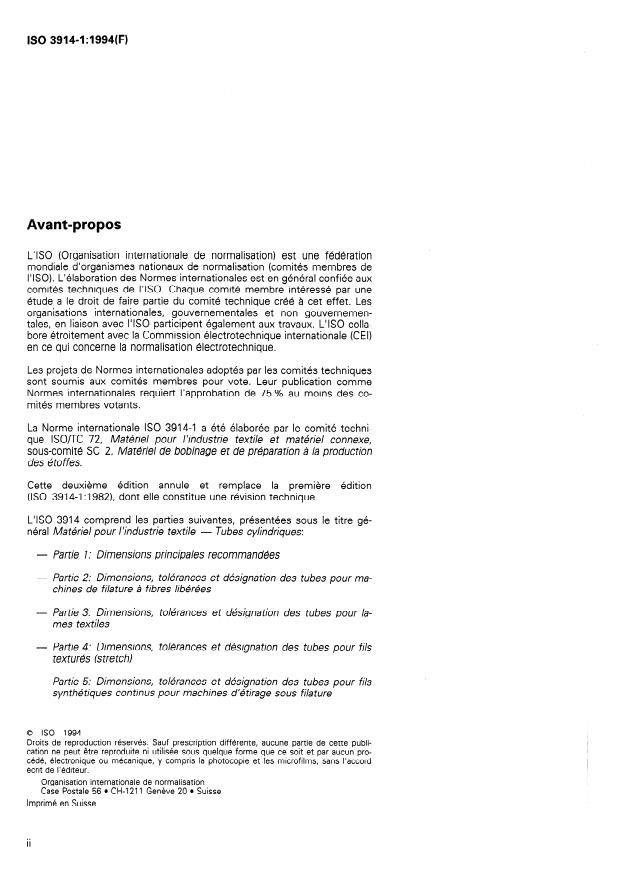

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 3914-l a été élaborée par le comité techni-
que lSO/TC 72, Matériel pour l’industrie textile et matériel connexe,
sous-comité SC 2, Matériel de bobinage et de préparation à la production
des étoffes.
Cette deuxième édition annule et remplace la première édition
(ISO 3914-l :1982), dont elle constitue une révision technique.
L’ISO 3914 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Tubes cylindriques:
- Partie 1: Dimensions principales recommandées
- Partie 2: Dimensions, tolérances et désignation des tubes pour ma-
chines de filature à fibres libérées
- Partie 3: Dimensions, tolérances et désignation des tubes pour la-
mes textiles
- Partie 4: Dimensions, tolérances et désignation des tubes pour fils
texturés (s tre tch)
- Partie 5: Dimensions, tolérances et désignation des tubes pour fils
synthétiques continus pour machines d’étirage sous filature
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
0 ISO
- Partie 6: Dimensions, tolérances et désignation des tubes pour bo-
binage croisé et retordage
- Partie 7: Dimensions, tolérances et désignation des tubes perforés
pour teinture
0 ISO
ISO 3914=1:1994(F)

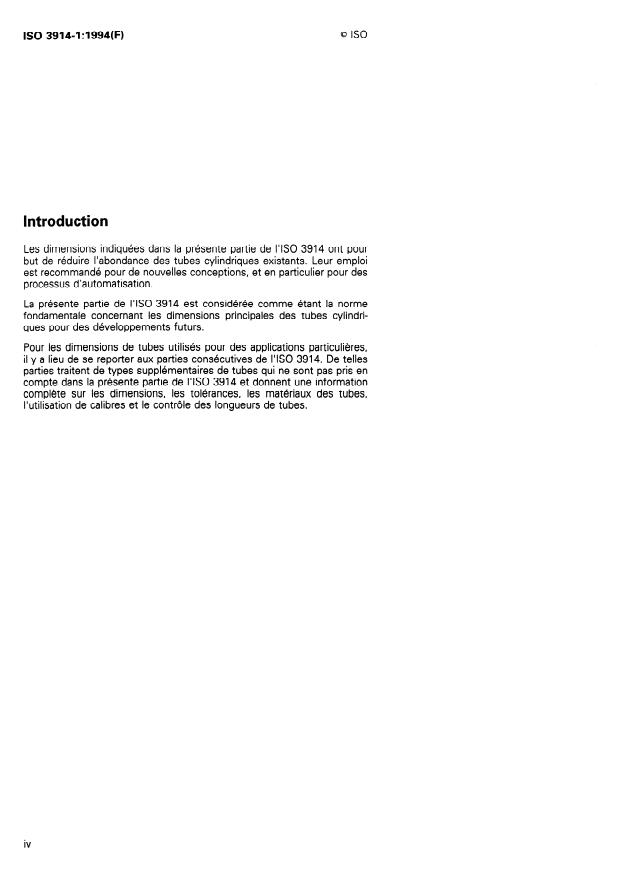

Introduction
Les dimensions indiquées dans la présente partie de I’ISO 3914 ont pour
but de réduire l’abondance des tubes cylindriques existants. Leur emploi
est recommandé pour de nouvelles conceptions, et en particulier pour des
processus d’automatisation.
La présente partie de NS0 3914 est considérée comme étant la norme
fondamentale concernant les dimensions principales des tubes cylindri-
ques pour des développements futurs.
Pour les dimensions de tubes utilisés pour des applications particulières,
il y a lie
...
NORME
ISO
INTERNATIONALE 3914-l
Deuxième édition
1994-I Z-01
Matériel pour l’industrie textile - Tubes
cylindriques -
Partie 1:
Dimensions principales recommandées
Textile machinery and accessories - Cylindrical tubes -
Part 1: Recommended main dimensions
Numéro de référence
ISO 3914-I :1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 3914-l a été élaborée par le comité techni-
que lSO/TC 72, Matériel pour l’industrie textile et matériel connexe,
sous-comité SC 2, Matériel de bobinage et de préparation à la production
des étoffes.
Cette deuxième édition annule et remplace la première édition
(ISO 3914-l :1982), dont elle constitue une révision technique.
L’ISO 3914 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Tubes cylindriques:
- Partie 1: Dimensions principales recommandées
- Partie 2: Dimensions, tolérances et désignation des tubes pour ma-
chines de filature à fibres libérées
- Partie 3: Dimensions, tolérances et désignation des tubes pour la-
mes textiles
- Partie 4: Dimensions, tolérances et désignation des tubes pour fils
texturés (s tre tch)
- Partie 5: Dimensions, tolérances et désignation des tubes pour fils
synthétiques continus pour machines d’étirage sous filature
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
0 ISO
- Partie 6: Dimensions, tolérances et désignation des tubes pour bo-
binage croisé et retordage
- Partie 7: Dimensions, tolérances et désignation des tubes perforés
pour teinture
. . .
III
0 ISO
ISO 3914=1:1994(F)
Introduction
Les dimensions indiquées dans la présente partie de I’ISO 3914 ont pour
but de réduire l’abondance des tubes cylindriques existants. Leur emploi
est recommandé pour de nouvelles conceptions, et en particulier pour des
processus d’automatisation.
La présente partie de NS0 3914 est considérée comme étant la norme
fondamentale concernant les dimensions principales des tubes cylindri-
ques pour des développements futurs.
Pour les dimensions de tubes utilisés pour des applications particulières,
il y
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
