INTERNATIONAL ISO
STANDARD 10119
Second edition
2002-05-01
Carbon fibre — Determination of density
Fibre de carbone — Détermination de la masse volumique
Reference number
ISO 10119:2002(E)
©
ISO 2002
---------------------- Page: 1 ----------------------
ISO 10119:2002(E)

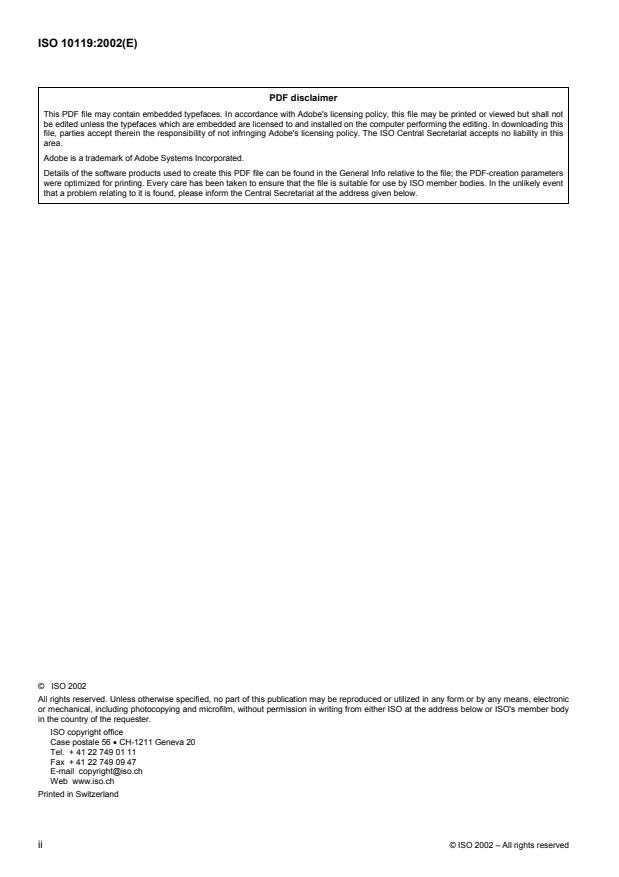

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10119:2002(E)
Contents Page
Foreword.iv
1 Scope .1
2 Normative references.1
3 Term and definition .1
4 Test specimens — General requirements.1
5 Conditioning and test conditions .2
6 Test methods .2
6.1 Method A: Liquid-displacement method.2
6.2 Method B: Sink/float method.5
6.3 Method C: Density-gradient column.6
7 Precision.7
8 Test report .8
Annex A (normative) Preparation of the density-gradient column.9
© ISO 2002 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10119:2002(E)

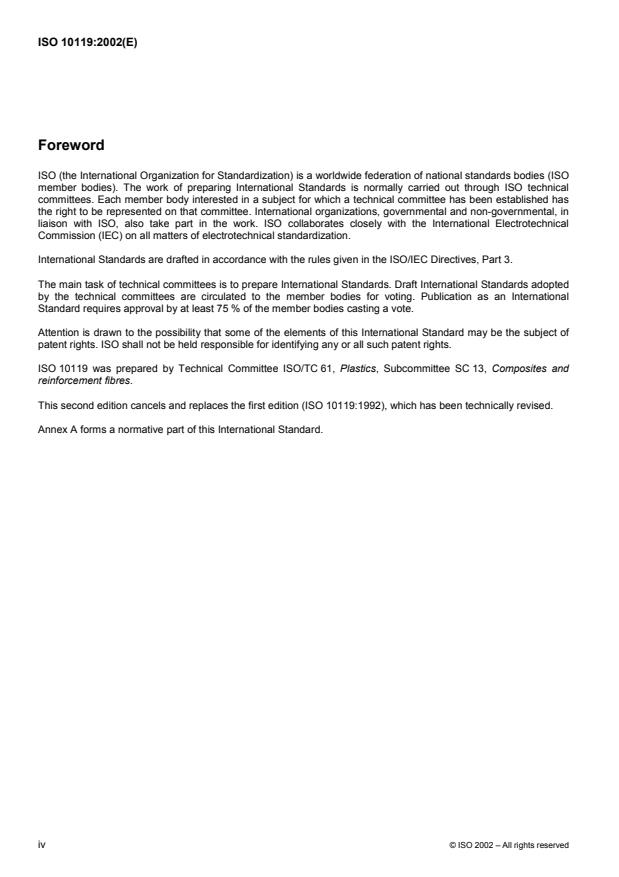

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10119 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 13, Composites and
reinforcement fibres.
This second edition cancels and replaces the first edition (ISO 10119:1992), which has been technically revised.
Annex A forms a normative part of this International Standard.
iv © ISO 2002 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10119:2002(E)
Carbon fibre — Determination of density
1 Scope
This International Standard specifies three methods for the determination of the density of carbon fibre yarn:
method A: liquid-displacement method;
method B: sink/float method;
method C: density-gradient column method.
Method C is the reference method.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 291, Plastics — Standard atmospheres for conditioning and testing
ISO 1675, Plastics — Liquid resins — Determination of density by the pyknometer method
ISO 10548, Carbon fibre — Determination of size content
3 Term and definition
For the purposes of this International Standard, the following term and definition apply.
3.1
density
the mass per unit volume of a substance at a specified temperature
NOTE This property is expressed in grams per cubic centimetre or in kilograms per cubic metre at the specified
temperature. The recommended temperature is 23 °C.
4 Test specimens — General requirements
Test specimens shall be taken from desized samples unless otherwise agreed between the supplier and the
customer. To remove the size, use the solvent extraction, chemical digestion or pyrolysis method specified in
ISO 10548. The determination of the density may also be carried out on sized fibre by agreement between
customer and supplier. The density of sized fibre may be taken to be identical to that of unsized fibre when the size
content is low.
© ISO 2002 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 10119:2002(E)
5 Conditioning and test conditions
Before testing, test specimens shall be conditioned in a standard test atmosphere as specified in ISO 291. During
the test, the test apparatus and specimens shall be maintained at the same conditions as used for conditioning.
The preferred conditions are 23 °C ± 2 °C and (50 ± 10) % relative humidity.
6 Test methods
6.1 Method A: Liquid-displacement method
6.1.1 Principle
A specimen is weighed in air and then in a liquid which completely wets out the specimen and which has a known
3
density at least 0,2 g/cm less than that of the specimen. The difference in weight of the specimen in the two media
is due to the Archimedean upthrust.
6.1.2 Apparatus and materials
Standard laboratory apparatus and the following:
6.1.2.1 Analytical balance, readable to 0,1 mg, with a maximum permissible error of 0,5 mg, and with a range
from 0 g to 100 g.
6.1.2.2 Suspension wire, made of stainless steel, of diameter 0,4 mm or less, or a specimen support, made
of glass or stainless steel, with perforations so that it can be immersed easily in the immersion liquid (see Figure 1).
Perforated stainless-steel support Perforated glass support Stainless-steel gauze support
Figure 1 — Examples of test specimen supports
3
6.1.2.3 Pyknometer or hydrometer, maximum permissible error 0,001 g/cm .
6.1.2.4 Beaker, made of borosilicate glass.
6.1.2.5 Vacuum pump (optional).
6.1.2.6 Ultrasonic device (optional).
2 © ISO 2002 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 10119:2002(E)
6.1.2.7 Immersion liquids (examples):
3
ethanol ρ = 0,79 g/cm ;
23
3
acetone ρ = 0,79 g/cm ;
23
3
methanol ρ = 0,80 g/cm ;
23
3
dichloroethane ρ = 1,25 g/cm ;
23
3
o-dichlorobenzene ρ = 1,31 g/cm ;
23
3
trichloroethane ρ = 1,35 g/cm ;
23
3
trichloromethane ρ = 1,48 g/cm ;
23
3
carbon tetrachloride ρ = 1,59 g/cm .
23
WARNING — Take the necessary safety precautions when handling these liquids.
6.1.3 Test specimen
Take a continuous length of yarn and form it into a convenient shape, for example a bow or knot.
6.1.4 Procedure
6.1.4.1 Carry out all weighings using the analytical balance (6.1.2.1).
6.1.4.2 Determine the exact density of the immersion liquid (6.1.2.7) at the temperature of the test, using the
pyknometer (see 6.1.2.3) in accordance with ISO 1675, or the hydrometer (see 6.1.2.3).
6.1.4.3 Weigh the specimen in air to the nearest 0,1 mg (w ). If the specimen is weighed using a suspension
1
wire or specimen support (6.1.2.2), the wire or support shall be tared or weighed and, if weighed, its weight shall be
deducted from subsequent weighings of the specimen.
6.1.4.4 Immerse the test specimen in the beaker (6.1.2.4) containing the immersion liquid (6.1.2.7) and
remove any air bubbles by agitating the specimen or by pressing it. Weigh the specimen to the nearest 0,1 mg
(w ), watching the balance display for a few seconds to make sure that it does not drift as a result of convection
2
currents.
NOTE 1 The main sources of error are:
a) air bubbles adhering to the surfaces of the specimen when weighing in the immersion liquid;
b) surface tension effects on the specimen or suspension wire;
c) convection currents in the liquid in which the specimen is suspended, to minimize which the temperature of the liquid and
of the air in the balance case should be the same.
NOTE 2 A vacuum pump (6.1.2.5) or ultrasonic device (6.1.2.6) may be used to eliminate air bubbles.
NOTE 3 In order to minimize the adherence of air bubbles to the test specimen, it is recommended that one of the immersion
liquids listed in 6.1.2.7 is used. If water is used, it is permissible to add a trace (say 1 part in 10 000) of surface-active material
such as a detergent to the water.
© ISO 2002 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 10119:2002(E)
Key
1 Balance 6 Balance
2 Support framework 7 Suspension hook
3 Suspension wire 8 Suspension wire
4 Beaker 9 Test specimen
5 Beaker support jack 10 Support bridge
Figure 2 — Examples of apparatus for determining density by the liquid-displacement method
6.1.5 Expr
...
