ISO/IEC 10994:1992 is a standard published by the International Organization for Standardization (ISO). Its full title is "Information technology - Data interchange on 90 mm flexible disk cartridges using modified frequency modulation recording at 31 831 ftprad on 80 tracks on each side - ISO Type 303". This standard covers: Specifies the mechanical, physical and magnetic characteristics of the cartridge, so as to provide physical interchangeability between data processing systems. It also specifies the method of recording, quality of the recorded signals, track layout, and track format.
Specifies the mechanical, physical and magnetic characteristics of the cartridge, so as to provide physical interchangeability between data processing systems. It also specifies the method of recording, quality of the recorded signals, track layout, and track format.
ISO/IEC 10994:1992 is classified under the following ICS (International Classification for Standards) categories: 35.220.21 - Magnetic disks. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO/IEC 10994:1992 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL
STANDARD
First edi tion
1992-06-01
Information technology - Data interchange an
90 mm flexible disk cartridges using modified
frequency modulation recording at 31 831 ftprad
on 8Q tracks on each side - ISO Type 303
Technologies de I’information - khange de donnees SW cartouche A
disquette de 90 mm utilisant un enregistrement ti modnlation de
frkquence modifke ZI 31 831 ftprad, 80 pistes par face - ISO Type 303
..- ----
-- ----
---
--
--- --
-- Z
5 =
TZ
=
=
z =
=
=
z
z
z
= I
=
f
=
Es =L
c, = Reference number
C
z
Z
---
IE
- - --
-------
______ ~--_.---_ z---b --.---- --rz ISO/lEC 10994: 1992(E)
ISOIIEC 10994:1992 (E)

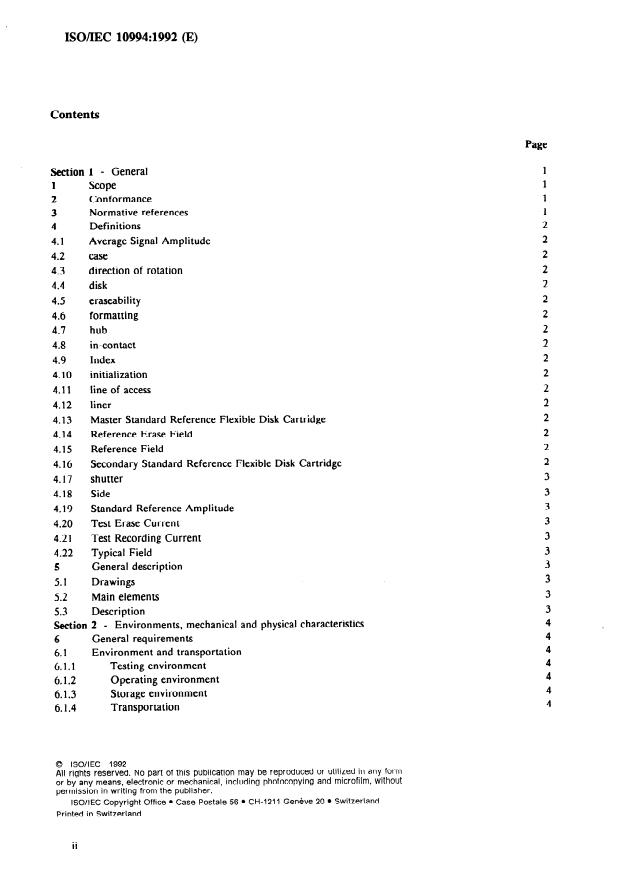

Contents
Page
Section 1 - General
1 Scope
2 Conformance
Normative references
4 Definitions
Average Signal Amplitude
4.1
4.2
4.3 direction of rotation
4.4 disk
4.5 eraseability
formatting
4.6
hub
4.7
4.8 in-contact
4.9 Index
4.10 initialization
4.11 line of access
4.12 liner
4.13 Master Standard Reference Flexible Disk Cartridge
4.14 Reference Erase Field
4.15 Reference Field
Secondary Standard Reference Flexible Disk Cartridge
4.16
4.17 shutter
4.18 Side
4.19 Standard Reference Amplitude
4.20 Test Erase Current
4.21 Test Recording Current
Typical Field
4.22
General description
Drawings
5.1
5.2 Main elements
Description
5.3
Section 2 - Environments, mechanical and physical characteristics *
General requirements
Environment and transportation
6.1
Testing environment
6.1.1
Operating environment
6.1.2
Storage environment
6.1.3
Transportation
6.1.4
0 iSO/lEC 1992
All rights reserved. No part of this pubiication may be reproduced or utilized in any form
or by any means, electronie or mechanical, including photocopying and microfilm, without
Permission in writing from the publisher.
ISO/IEC Copyright Office l Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
Materials
Case
6:Z.l
Liner
6.2.2
Disk
6.2.3
Hub
6.2.4
Dimensional characteristics
Case
7.1
7.1.1 Shape
Thickness
7.1.2
Hub access hole
7.1.3
7.1.4 Locating holes
7.1.5 Label area
Head windows
7.1.6
Write-inhibit hole
7.1.7
Identification hole
7.1.8
Profile of the shutter edge of the case
7.1.9
Shutter
7.1.10
7.2 Liner
7.3 Disk
7.3.1 Diameter
7.3.2 Thickness
7.4 Hub
7.4.1 Dimensions
7.4.2 Hub orientation holes
Optional handling notches
7.5
Interface between cartridge and drive
7.6
Compliance
7.7
8 Physical characteristics
8.1 Flammability
Coefficient of linear thermal expansion of the disk
82 .
83 . Coefficient of linear hygroscopic expansion of the disk
8’4 84 . 1 Torque
Starting torque
8’4 2 Running torque without heads loaded
Siion 3 - Unrecorded flexible disk cartridge
9 Magnetit characteristics
91 . Recording area
Track geometry
Number of tracks
9’2 1
Width of tracks
9:2:2
9.2.3 Track location
Track number
9.2.4
Functional testing
Surface tests
9’3 . 1
Track quality tests
9’3 2
Rejection criterion
9:3:3
- Recording method and track format
Section 4
10 General requirements
Mode of recording
10.1
Track location tolerante of the recorded flexible disk cartridge
10.2
. . .
Recording offset angle
10.3
Density of recording
10.4
Flux transition spacing
10.5
10.6 Average Signal Amplitude
10.7

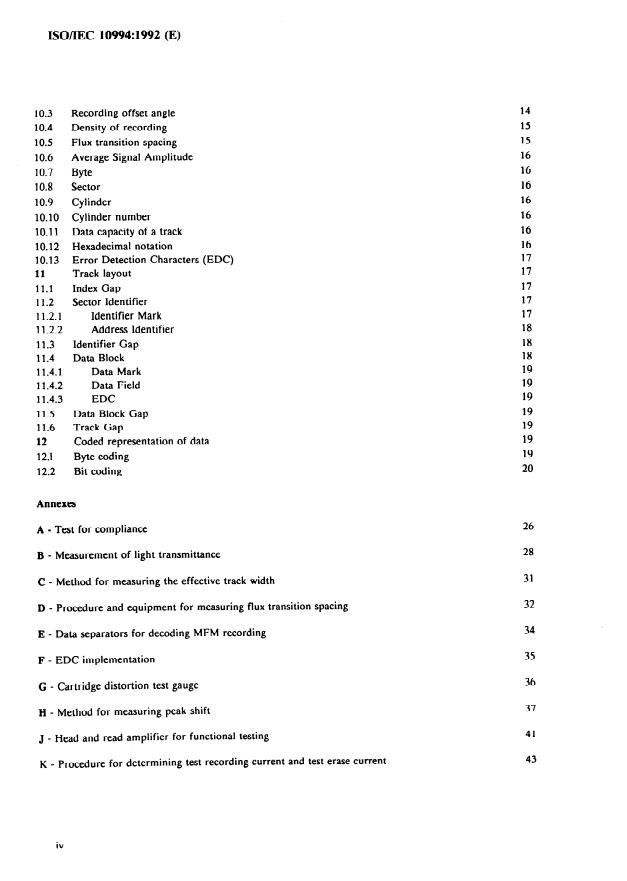

Byte
10.8 Seetor
Cylinder
10.9
Cylinder number
10.10
10.11 Data capacity of a track
10.12 Hexadecimal notation
10.13 Error Detection Characters (EDC)
11 Track layout
11.1 Index Gap
11.2 Seetor Identifier
11.2.1 Identifier Mark
11.2.2 Address Identifier
Identifier Gap
11.3
11.4 Data Block
11.4.1 Data Mark
11.4.2 Data Field
11.4.3 EDC
11.5 Data Block Gap
11.6 Track Gap
Coded representation of data
Byte coding
12.1
12.2 Bit coding
Annexes
A - Test for compliance
B - Measurement of light transmittance
C - Method for measuring the effective track width
D - Procedure and equipment for measuring flux transition spacing
E - Data separators for decoding MFM recording
F - EDC implementation
G - Cartridge distortion test gauge
H - Method for measuring peak shift
J - Head and read amplifier for functional testing
K - Procedure for determining test recording current and test erase current
ISOAEC 10994:1992 (E)
Foreword
for Standardization) and IEC (the International Electrotechnical
ISO (the International Organization
Commission) form the specialized System for worldwide standardization. National bodies that are members of
ISO or IEC participate in the development of International Standards through technical committees established
by the respective organization to deal with particular fields of technical activity. ISO and IEC technical
committees collaborate in fields of mutual interest. Other international organizations, governmental and non-
governmental, in liaison with ISO and IEC, also take part in the work.
In the field of information technology, ISO and IEC have established a joint technical committee, ISO/IEC JTCl.
Draft International Standards adopted by the joint technical committee are circulated to national bodies for
voting. Publication as an International Standard requires approval by at least 75 % of the national bodies casting
a vote.
International Standard ISO/IEC 10994 was prepared by the European Computer Manufacturers Association (as
Standard ECMA-147) and was adopted, under a special “fast-track procedure”, by Joint Technical Committee
ISO/IEC JTCl, lnformation technoiogy, in parallel with its approval by national bodies of ISO and IEC.
Annexes A to D and G to K form an integral part of this International Standard. Annexes E and F are for
information only.
This page intentionaliy left blank
INTERNATIONAL STANDARD
Data interchange on 90 mm flexible disk cartridges using
Information technology -
modified frquency modulation recording at 31 831 ftprad on 80 tracks on each
side - ISO Type 303
Section 1 - General
1 scope
This International Standard specifies the characteristics of 90 mm flexible disk cartridges recorded at
31 831 ftprad using modified frequency modulation recording, on 80 tracks on each side. Such flexible disk
cartridges are identified as ISO Type 303.
It specifies the mechanical, physical and magnetic characteristics of the cartridge, so as to provide physical inter-
changeability between data processing Systems.
It also specifies the method of recording, the quality of the recorded
Signals, the track layout and the track
format.
Together with ISO 9293, this International Standard pi-ovides for full data interchange between data processing
Systems.
2 Conformance
A 90 mm flexible disk cartridge is in conformance with this International Standard if it meets all mandatory
requirements specified herein.
Normative references
The following Standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time sf publication, the editions indicated were vafid. All Standards are subject to
revision, and Parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the Standards indicated below. Members of IEC and ISO
maintain registers of currently valid International Standards.
ISO 683- 13: 1986 - Heat-treatable steels, alloy steels and free-cutting steels - Part 13: Wrought stainless steels
ISO 8860-1: 1987 - Information processing - Data interchange on 90 mm (3.5 in) flexible dLsk cartridges using
modified frequency modulation recording at 7 958 ftprad on 80 tracks on each side - Part I: Dimensional, physical
and magnetic characteristics
ISO 8860-2:1987 - Jnformation processing - Data interchange on 90 mm (3,5 in) flexible disk cartridges using ’
modified frequency modulation recording at 7 958 ftprad on 80 tracks on each side - Part 2: Track formal
ISO 9293: 1987 - Information processing - Volume and file structure of flexible disk cartridges for information
interchange
ISO 9529-1: 1989 - Information processing Systems - Data interchange on 90 mm (3,s in) flexible disk cartridges
using modified frequency modulation recording at 15 916 ftprad, on 80 tracks on each side - Part 1: Dimensiona&
physical and magnetic characteristics
ISO 9529-2: 1989 - Information processing Systems - Data interchange on 90 mm (3,5 in) flexible disk cartridges
using modified frequency modulation recording at 15 916 ftprad, on 80 tracks on each side - Part 2: Track format
ISO/IEC 9983: 1989 - Information processing Systems ‘. &,@ation of unrecorded flexible disk cartridges.
Definitions
For the purpose of this International Standard the following definitions apply.
4.1 Average Signal Amplitude: The Average Signal Amplitude for a track is the arithmetically averaged value of
the output voltages measured peak-to-peak over the whole track.
4.2 case: A protective enclosure including a shutter mechanism, an identification hole and a write-inhibit hole.
4.3 direction of rotation: The direction of rotation shall be counter-clockwise when looking at Side 0.
4.4 disk: A flexible disk which accepts
and retains, on the specified side or sides, magnetic Signals intended for
input/output and storage
purposes.
4.5 eraseability: The eraseability is the ratio (percentage) of the residual Average Signal Amplitude, after erasing
the original Signal, to the original Average Signa1 Amplitude on the specified track and at the specified flux
transition density.
4.6 formatting: Writing the proper control information establ ishing the p hysica .l cylinders and the addresses of
physical records on the surfaces of the flexible disk.
4.7 hub: A centring and referencing device attached to the disk which allows torque to be transmitted to the
disk. The hub is attached to the centre of the disk. It ensures centring of the disk on the drive shaft in a unique
angular Position.
4.8 in-contact: An operating condition in which the magnetic
surface of the disk is in physical contact with the
heads.
magnetic
4.9 Index: The Signal generated in the index transducer of the drive by the drive spindle once per revolution.
4.10 initialization: Writing any information initially required to be on the flexible disk cartridge, e.g. the
Volume Label, Prior to the commencement of general processing use.
4.11 line of access: The straight line described by the centre of the gap of the reaci/write head as it is positioned
from Track 00 to Track 79.
4.12 liner: Suitable material posi tioned between the case and the disk to provide cleaning action and protection
from abrasion.
4.13 Master Standard Reference Flexible Disk Cartridge: A reference flexible disk cartridge selected as the
Standard for reference fields, Signal amplitudes, resolution, peak shift, and reference erase field. Track 00 and
Track 79 on both sides are declared as reference tracks.
The reference tracks are calibrated at 300 r/min.
NOTE 1 - This Master Standard has been established by the Physikalisch-Technische Bundesanstalt (PTB), Bundesallee 100, D-3300
Braunschweig, Germany.
4.14 Reference Erase Field: The Reference Erase Field is the DC field which Causes an eraseability of 5 % when
measured for the Master Standard Reference Flexible Disk Cartridge.
There are two Reference Erase Fields, one for each side.
4.15 Reference Field: The Reference Field is the Typical Field of the Master Standard Reference Flexible Disk
Cartridge. There are two Reference Fields, one for each side.
4.16 Secondary Standard Reference Flexible Disk Cartridge: A flexible disk cartridge the Performance of which
is known and stated in relation to that of the Master Standard Reference Flexible Disk Cartridge.
NOTE 2 - Secondary Standard Reference Flexible Disk Cartridges tan be ordered from PTB, Lab. 1.41, under Part Number RM 1WW4
until the year 2001.
lt is intended that these be used for calibrating tertiary cartridges for use in routine calibration.
4.17 shutter: A device which uncovers the head window upon insertion, and automatically covers them upon
removal from the drive.
4.18 Side: Side 0 is the side engaged by the spindle. Side 1 is the opposite side.
4.19 Standard Reference Amplitude: The Standard Reference Amplitudes (SRAs) are the Average Signal
Amplitudes derived from the reference tracks of the Master Standard Reference Flexible Disk Cartridge using the
Test Recording Current.
There are four SRAs, two for each side:
SRA-lf is the Average Signal Amplitude from a recording written using lf at Track 00.
SRA-2f is the Average Signal Amplitude from a recording written using 2f at Track 79.
4.20 Test Erase Current: The erase current between 148 % and 152 % sf the erase current which produces the
Reference Erase Field at test frequency lfon track 00.
4.21 Test Recording Current: The current between 198 % and 202 % of the current which produces the
Reference Field at 2f on Track 79. There are two Test Recording Currents, one for each side.
4.22 Typical Field: The minimum recording field which, when applied to a flexible disk cartridge, causes an
average Signal amplitude equal to 95 % of the maximum Average Signal Amplitude when taken as a function of
the recording field at the specified track and flux transition density.
5 General description
5.1 Drawings
In the enclosed drawings:
Figure 7 Shows side 0 and enlarged Cross-sections through the location holes;
- Figure 8 Shows Side 1;
- Figure 9 Shows at a larger scale the upper part of Side 0 without shutter;
- Figure 10 Shows the disk with hub;
Figure 11 Shows the interface between the cartridge and the drive.
5.2 Main elements
The main elements of the flexible disk cartridge are
- the disk,
- the liner,
- the case.
5.3 Description
The cartridge is of a substantially square form. It includes a centra’l hole on one side, a head window on both
sides, an identification hole and a write-inhibit hole.
The liner is provided between the case and the disk. It comprises two layers of material between which the disk
lies.
The disk has a central hole with a metal hub attached.
Section 2 - Environments, mechanical and physical characteristics
6 General requirements
6.1 Environment and transportation
6.1.1 Testing environment
Tests and measurements made on the cartridge to check the
requirements of this International Standard shall be
carried out under the following conditions:
temperatu re :23 OC 21 2 OC
relative humidity : 40 % to 60 %
conditioning before
testing : 24 h minimum
For the tests specified in 9.3 the temperature and the relative humidity shall be measured in the air immediately
surrounding the cartridge drive. For all other tests the temperature and the relative humidity shall be measured
in the air immediately surrounding the cartridge.
The stray magnetic fiel8 at any Point on the disk surface, including that resulting from the concentrating effect of
the recording head, shall not exceed 4 000 Nm.
6.1.2 Operating environment
Cartridges used for data interchange shall be operated under the following conditions:
temperature : 10 OC to 51,s OC
relative humidity
: 20 % to 80 %
wet bulb temperature : less than 29 OC
The temperature and the relative humidity shall be measured in the air immediately surrounding the cartridge. It
is recommended that the rate of Change of the temperature should not exceed 20 OC per hour. It is also
recommended that the temperature and the relative humidity conditions when reading a cartridge are not at the
opposite extremes to the conditions when it was recorded.
There shall be no deposit of moisture on or in the cartridge.
The stray magnetic field at any point on the disk surface, including that resulting from the concentrating effect of
the recording head, shall not exceed 4 000 A/m.
6.1.3 Storage environment
During storage the cartridges shall be kept within the following conditions:
:4 "Cto53 OC
temperature
relative humidity : 8 % to 90 %
The ambient stray magnetic field shall not exceed 4 000 A/m. There shall be no deposit of moisture on or in the
cartridge.
NOTE 3 - Cartridges which have been stored at temperatures and humidities exceeding the operating conditions may exhibit degraded
performante characteristics. Such cartridges should be subjected to a conditioning period sf not less than 24 h within the operating envi-
ronment Prior to use.
6.1.4 Transportation
Responsibility for ensuring that adequate precautions are taken during the transportation shall be with the Sender.
The cartridge shall be in a protective package free from dust or extraneous matter. It is recommended that a
sufficient space exists between cartridge and outer surface of the final container, so that risk of erasure due to
stray magnetic fields will be negligible.
It is recommended that the following conditions are not exceeded:
temperature : -40 OC to 60 OC
maximum rate of
temperature Change : 20 OC per hour
relative humidity : 8 % to 90 %
There should be no deposit of moisture on or in the cartridge.
6.2 Materials
6.2.1 Case
The case may be constructed from any suitable material such that it meets the requirements of 7.7.
6.2.2 Liner
The material of the liner shall be able to retain dust or debris without darnage to the disk.
6.2.3 Disk
The disk may be constructed from any suitable material (e.g. bi-axially oriented polyethylene terephthalate)
coated on both sides with a flexible layer of magnetic material (e.g. barium ferrite).
6.2.4 Hub
The hub shall be made of any suitable material (e.g. stainless steel alloy according to ISO 683-13, type 8).
7 Dimensional characteristics
The dimensions of the cartridge are referred to two Reference Axes X and Y. They are two fines in space
intersecting at right angles. The plane they define is the Reference Plane XY of the cartridge.
7.1 case
7.1.1 Shape (figure 7)
The case has a rectangular form, its sides shall be
= 94,0 mm t 0,3 mm
Ll
+ 0,4
= 90,O mm mm
L2
- 0,l
The radius of three of its corners shall be
= 2,0 mm 2 1,O mm
Rl
The angle of its fourth corner shall be
cd
= 45” k 2”
7.1.2 Thickness
In the area extending 8,5 mm from each of the two edges as shown in figure 8, the thickness of the case shall be
= 3,3 mm k 0,2 mm
El
When the cartridge is inserted in the test gauge specified in annex G, a forte of 0,2 N maximum, applied
centre of the back edge shall Cause the cartridge to pass through the gauge.
The edge radius shall be
= 0,40 mm -t 0,25 mm
R2
7.1.3 Hub access hole (figure 7)
On Side 0 there shall be a hub access hole the diameter of which shall be
= 2650 mm min.
Dl
The Position of the centre of this hole shall be defined by
= 40,OO mm k 0,15 mm
L3
= 31,OO mm k 0,15 mm
L4
7.1.4 Locating holes (figures 7 and 9)
7.1.4.1 Primary locating hole
The centre of the primary locating hole shall be at the intersection of Reference Axes X and Y.
Its diameter shall be
= 3,6 mm t 0,l mm
The dimensions of its section (see Cross-section A-A in figure 7) shall be
= 1,5 mm min.
= 0,2 mm k 0,l mm
L8
= 1,0 mm min.
L9
Llp 2,5 mm min.
7.1.4.2 Secondary locating hole
The centre of the secondary locating hole shall be on Reference Axis X, its distance from Reference Axis Y shall
be
= 80,O mm rt 0,2 mm
L5
It shall have a substantially rectangular shape. Its short axis shall be (Cross-section B-B in figure 7)
= 3,6 mm t 0,l mm
L6
Its long axis shall be
= 4,4 mm k 0,2 mm
L7
The dimensions D3, L8, L9 and L10 of the Cross-section of the secondaty locating hole are as specified in 7.1.4.1.
7.1.5 Label area
7.1.5.1 Side 0 (figure 7)
The locations and dimensions of the label area of Side 0 shall be defined by
3,5 mm min.
hl =
= 76,5 mm max.
L12
= 60,O mm min.
L14
7.1.5.2 Side 1 (figure 8)
The locations and dimensions of the label area of Side 1 shall be defined by
3,5 mm min.
hl =
= 76,5 mm max.
L12
= 20,O mm min.
L13
7.1.6 Head windows (figure 9)
The locations and the dimensions of the two head windows are specified by the same set of dimensions.
7.1.6.1 Location
The location of the head windows shall be defined by
= 12,3 mm min.
L15
= 11,5 mm min.
Llb
= 35,5 mm 2 0,2 mm
L17
7.1.6.2 Dimensions
The width of the head windows shall be
= 9,00 mm & 0,20 mm
Ll8
The radius of their corners shall be
= 0,5 mm 2 0,l mm
R3
The radius of their upper edge shall be
= 0,5 mm * 0,l mm
R4
7.1.7 Write-inhibit hole (figure 8)
7.1.7.1 Location
The centre of the write-inhibit hole shall be on Reference Axis Y. Its distance from Reference Axis X shall be
= 67,75 mm ? 0,25 mm
L19
7.1.7.2 Dimensions
The dimensions of the write-inhibit hole shall be
= 3,5 mm min.
L20
= 4,0 mm min.
L21
7.1.7.3 use
The write-inhibit hole is intended for use either with a mechanical switch or with an Optical detector so that only
when the hole is covered is writing on the disk possible. When covered, the closure device shall not extend
outside the Reference Plane nor shall it deflect by more than 0,3 mm from the Reference Plane inside the case
under the action of a forte of 3 N.
Also when covered, the light transmittance of the write-inhibit hole area shall not exceed 1 %, when measured
with an Optical System as described in annex B.
7.1.8 Identification hole (figures 7 and 8)
The identification hole is provided to distinguish between the flexible disk cartridge specified by this International
Standard from those specified by ISO 8860 and ISO/IEC 9529.
Opacity of the case, it is that detection of the
NOTE4-As no specification is given in ISO BW0 and lSO/lEC 9529 for the recam mended
identification hole is by mechanical means.
ISOKEC 10994:1992 (E)
7.1.8.1 Location
The Position of the centre of the identification hole shall be specified by L5 and
= 62,25 mm A 0,25 mm
kl
7.1 l .2 Dimensions
The dimensions of the identification hole shall be
= 3,5 mm min.
L49
= 4,0 mm min.
LW
7.1.9 Profile of the shutter edge of the case (figures 7 and 9)
The edge on which the shutter is mounted shall have a Profile defined by the following dimensions:
= 80,O mm 2 0,2 mm
L22
= 76,0 mm t 0,3 mm
L23
= 68,0 mm k 0,3 mm
L24
= 64,SO mm 2 0,35 mm
L25
= 57,OO mm k 0,35 mm
L26
= 55,5 mm k 0,6 mm
L27
= 3,5 mm min.
k%
= 17,5 mm k 0,2 mm
L29
= 17,OO mm k 0,15 mm
L30
L31 = 15,50 mm 2 0,25 mm
L45 = 12,50 mm k 0,25 mm
a
= 45” + 2”
= 135” k 2”
ß
Ld
= 45” k 2”
7.1.10 Shutter (figures 8 and 9)
The shutter shall slide upon insertion of the cartridge into the drive so as to uncover the head windows, and close
automatically upon removal. The maximum resistance forte at the fully open position shall be 1 N, and the
minimum resistance forte at the fully closed Position shall be 0,2 N.
The path along which the shutter tan slide is defined by L25 and L28.
In the open Position of the shutter, the distance from its leading edge to the Reference Axis Y shall be
= 53,75 mm $r 1,25 mm
L32
The width of the windows of the shutter shall be
= 12,O mm 2 0,2 mm
L33
NOTE 5 - It is a requirement that the drive shall provide a mechanism whereby correct insertion of the cartridge into the drive causes
the shutter to slide so as to uncover the head windows.
7.2 Liner
No part of the liner shall protrude by more than 0,2 mm into the head access windows.
7.3 Disk (figure 10)
7.3.1 Diameter
The diameter of the disk shall be
= 85,8 mm & 0,2 mm
7.3.2 Thickness
The thickness of the disk shall be
= 0,080 mm t 0,008 mm
E2
7.4 Hub (figure 10)
The hub shall have a central part and a flange.
7.4.1 Dimensions
The diameter of the central part shall be
+ 0,oo
= 25,00 mm mm
D5
- 0,15
The diameter of the flange shall be
= 31,15 mm max.
D6
The distance from the surface of the central part of the hub to the surface of Side 0 of the disk shall be
= 1,36 mm & 0,10 mm
L34
when measured at a radius R7
= 14 mm nominal
R7
7.4.2 Hub orientation holes (figure 10)
The hub shall have two orientation holes. The first one at its centre, the second off centre.
7.4.2.1 First orientation hole
The first orientation hole shall have a square form defined by
= 4,00 mm min.
L35
The Position of the centre of rotation of the disk is defined by
= 1,9955 mm
L36
measured from two sides of the hole. This centre of rotation shall be within 0,5 mm of the geometric centre of
the disk.
The radius of the four corners of this hole shall be
= 1,0 mm 2 0,3 mm
R5
7.4.2.2 Second orientation hole
The Position and dimensions of the sides of the rectangular second orientation hole are referred to two radial
Reference Lines A and B that are perpendicular to each other. Their positions shall be specified by
Y = 15” * 3”
The length of the sides of this hole shall be
= 8,0 mm ? 0,3 mm
L37
= 4,5 mm min.
L38
These sides sha!! be paralle! to lines A and B, respectively, at a distance:
2,0 mm 2 0,2 mm
L39 =
= 10,OO mm * 0,15 mm
L40
The radius of one corner of this hole sha!! be
= 2,0 mm & 0,l mm
Rb
The radius of the three other corners sha!! be
= 1,0 mm t 0,3 mm
R5
7.5 Optional handling notches (figures 7 and 8)
Two handling notches are permitted. If present they sha!! satisfy the following requirements.
Their centres sha!! be on a line parallel to, and lying above, Reference Axis X at a distance
= 7,50 mm t 0,15 mm
L41
Their dimensions shall be
= 3,0 mm min.
L42
= 4,2 mm & 0,2 mm
L43
Their depth below the Reference Plane sha!! be
= 2,0 mm min.
L44
7.6 Interface between cartridge and drive
When the cartridge .is inserted into the drive, the drive spindie engages the cartridge as shown in figure 11. The
hub is held against the drive spindle by means of a magnetic attraction forte. When in this position the distance
between the hub surface on Side 0 and plane XY shall be
= 0,3 mm nominal
L46
The inside dimensions of the case on Side 1 sha!! be
= 7,0 mm min.
= 1,3 mm t 0,l mm
E3
with the exception of the annular Zone defined by L47 and L48 where the thickness sha!! be
= 2,5 mm max.
E4
L47 sha!! be sufficiently large to ensure that the circumference of the disk shal! not tauch the inside edges of the
case. The value of Ld7 specified below is a recommended value therefore it is stated without tolerante.
22,6 mm
L47 =
= 21,7 mm k 0,2 mm
L48
7.7 Compliance
When the cartridge is constrained in the manner described in annex A, the cartridge shall be in contact with posts
Pl to P4.
Physical characteristics
8.1 Flammability
The disk, case and liner components sha!! be made from materials that, if ignitec! from a match flame, do not
continue to burn in a still carbon dioxide atmosphere.
8.2 Coefficient of linear thermal expansion of the disk
The coefficient of thermal expansion of the disk sha!! be
(17 t 8) x 106 per OC
8.3 Coefficient of linear hygroscopic expansion of the disk
The coefficient of hygroscopic expansion of the disk shall be
(0 to 15) x 10w6 per percent of relative humidity
8.4 Torque
8.4.1 Starting torque
The starting torque, without the heads loaded, sha!! not exceec! 0,006 Nm.
8.4.2 Running torque without heads loaded
The torque necessary to turn the disk shall be in the range 0,000 5 N-m to 0,002 5 N*m when the cartridge is in
Operation at a Speed of 300 r/min 2 3 r/min.
Section 3 - Unrecorded flexible disk cartridge
9 Magnetit characteristics
9.1 Recording area
On each side the magnetic properties specifiec! sha!! be uniform in the recording area, which shall be the area
limited by two radii:
20,6 mm max.
42,0 mm min.
9.2 Track geometry
9.2.1 Number of tracks
In the recording area there sha!! be 80 discrete concentric tracks on each side of the disk. The clistance between
centrelines of adjacent tracks sha!! be 0,187 5 mm.
9.2.2 Width of tracks
The width of a recorded track sha!! be
0,115 mm & 0,008 mm
The method of measuring effective track width is given in annex C.
9.2.3 Track location
9.2.3.1 Nominal locations
The nominal radius (R,) of the centrelines of all tracks shall be calculated by using the formula:
= x - 0,187 5 n
Rn
where n is the track number, n = 00 to 79.
ISO/IEC 109943992 (E)
x = 39,500 0 mm for Side 0
x = 38,000 0 mm for Side 1
9.2.3.2 Track location tolerante
For testing purposes the centrelines of the recorded tracks sha!! be within k 0,020 mm of the nominal positions,
when measured in the testing environment (6.1 .l).
9.2.3.3 Line of access of the read/write heads
The line of access of the read/write heads is a line parallel to a radial line and spaced 0,35 mm from it (see 10.3).
9.2.4 Track number
The track number shall be a two-digit decima! number (from 00 to 79) for each side. lt identifies the tracks
consecutively, starting at the outermost track (00).
9.3 Functional testing
For the purpose of the following tests the same drive unit (see annex J) sha!! !X used for writing and reading
operations, both for the disk under test and for the Secondary Standard Reference Flexible Disk Cartridge. The
in-contact condition shall be used.
the measurement uncertainty, it is
In Order to reduce recommended that there be a consistent number of
revolutions between consecutive write and read operations.
The drive shall have a combined head consisting of an erase head and a read/write head. The erase head sha!! be
located ahead of the read/write head, so that it erases previously written data before the new data is written by
the read./write head. The gap width of the erase head sha!! be larger than that of the rea#write head, to prevent
previously written data from being left on either side of the newly written data.
Recording Current and the Test
The Test Erase Current sha!! be determined according to the method specified in
annex K.
Unless otherwise specified, when writing the new data, the previously written data sha!! be simultaneously
by the erase head.
9.3.1 Surface tests
The magnetic properties of both surfaces are defined by the testing requirements given below.
9.3.1.1 Test conditions
The disk sha!! be tested at 300 r/min & 3 r/min. The test frequencies, expressed in flux transitions per second
(ftps), sha!! be:
lf = 500 000 ftps 2 500 ftps
2f = 1 000 000 ftps 2 1 000 ftps
The frequency(ies) to be used is(are) specified for each test.
9.3.1.2 Typical field
The Typica! Field of the disk under test shal! !X between 80 % and 120 % of the Reference Field. lt sha!! be
measured using 2f on Track 79 on both sides.
9.3.1.3 Average Signal Amplitude
When the disk under test has been recorded with the Test Recording Current, then read back and compared with
the Secondary Standard Reference Flexible Disk Cartridge recorded under the same conditions, the Average
Signa! Amplitude sha!! be
Track 00, using lf: less than 130 % of SRA-lf,
Track 79, using 2fi more than 80 $56 of SRA-2f.
This test shall be performed on both sides.
9.3.1.4 Resolution
After recording on Track 79, using the Test Recording Current, the ratio
Average Signa! Amplitude using 2f
x 100 %
Average Signal Amplitude using lf
shall be greater than 80 % of the same ratio for the Master Standard Reference Flexible Disk Cartridge.
This test sha!! be performed on both sides.
9.3.1.5 Peak shift
The average peak shift measured on the dis& cartridge under test, using the method specified in annex H, shall be
within the range 63 % to 137 % of that of the Master Standard Reference Flexible Disk Cartridge when
measured on RM 10994 under the same conditions. This test sha!! be performed on Track 79 an both sides.
9.3.1,6 Eraseability
AC bulk erase the disk under test- On Track 00 record at If using the Test Recording Current for one revolution.
Erase for one revolution using the Test Erase Current with the read/write head turned off.
The ratio
Residua! Average Signa! Amplitude after erasing
x 100%
Average Signa! Amplitude after first recording using lf
sha!! be less than 3 %.
This test shall be performed on both sides, and a frequency-selective Voltmeter or a similar device with a
bandwidth of 3 kHz to 5 kHz, and with a signal-to-noise ratio of at least 10 dB referred to the 3 % value sha!! be
used. Both the numerator and the denominator sha!! be determined using this device.
9.3.1.7 Modulation
Modulation sha!! be
Maximum mean - Minimum mean
x 100 %
Maximum mean + Minimum mean
The maximum mean sha!! be the average value of the amplitude modulated output voltage in that part of the
track with the maximum amplitudes, and the minimum mean shall !X that in the respective part with the
minimum amplitudes. Output voltage shall be measured peak-to-peak; averaging sha!! be done over about 2 000 y
consecutive flux transitions.
On Track 00 using lf and on Track 79 using 2f, modulation sha!! be less than 10 %.
This test shall be performed on both sides.
9.3.2 Track quality tests
These tests shall apply to all 80 tracks at the defined positions on each side. The appropriate Test Recording
Current sha!! be used.
9.3.2.1 Missing pulse
Write a track with 2f and measure the Average Signal Amplitude. Any playback Signa! which, when measured
base-to-peak, is less than 45 % of half the Average Signa! Amplitude of the track, sha!! be a missing pulse.
ISO/I.EC 10994:1992 (E)
9.3.2.2 Extra pulse
Write a track with 2f and measure the Average Signal Amplitude. Then erase the track for one revolution with a
direct current equal to the quiescent value of the Test Recording Current applied to the read/write head and the
Test Erase Current applied to the erase head. The polarity of the magnetic field produced by the read/write head
shall be the same as that produced by the erase head. Any playback Signal which, when measured base-to-peak,
exceeds 20 % of half the Average Signal Amplitude shall be an extra pulse.
9.3.3 Rejection criterion
9.3.3.1 Defective track
A track on which one or more missing and/or extra pulses are detected in the same Position(s) on consecutive
Passes shall be a defective track. The applicable number of consecutive Passes shall be a matter for agreement
between purchaser and supplier.
9.3.3.2 Requirement for tracks
As initially received from the medium supplier, the cartridge shall have no defective tracks.
9.3.3.3 Rejected cartridge
A cartridge which does not meet the requirements of 9.3.3.2 shall be rejected.
Section 4 - Recording method and track format
10 General requirements
10.1 Mode of recording
The mode of recording shall be Modified Frequency Modulation (MFM) for which the conditions are:
- a flux transition shall be written at the centre of each bit cell containing a ONE,
- a flux transition shall be written at each cell boundary between consecutive bit cells containing ZEROS.
Exceptions to this are defined in 10.12.
10.2 Track location tolerante of the recorded flexible disk cartridge
For the purpose of this Section, the nominal track locations specified in 9.2.3.1 require compensation for the
actual temperature using the nominal value of the coefficient of thermal expansion specified in 8.2. Over the
range of operating environment specified in 6.1.2, the centrelines of the recorded tracks shall be within
& 0,028 mm of these compensated nominal track locations.
10.3 Recording offset angle (figure 1)
At the instant of writing or reading a magnetic transition, the transition shall have an angle of:
f 0" 9'
where Rn is the radius through that transition (see 9.2.3.1).
D
Line of +
access
Figure 1 - Recording offset angle
10.4 Density of recording
10.4.1 The nominal density of recording shall be 31 831 ftprad. The resulting nominal bit cell length is 31,4 prad.
10.4.2 The long-term average bit cell length shall be the average bit cell length measured over a sector. It shall be
within t 3,0 % of the nominal bit cell length.
10.4.3 The short-term average bit cell length, referred to a particular bit cell, shall be the average of the lengths
of the preceding eight bit cells. It shall be within k 8 % of the long-term average bit cell length.
10.5 Flux transition spacing (figure 2)
The instantaneous spacing between flux transitions is influenced by the reading and writing process, the bit
sequence (pulse crowding effects) and other factors. The locations of the transitions are defined as the locations
of the peaks in the Signal when reading. Tests shall be carried out according to annexes D and E.
10.51 The spacing between the flux transitions of a sequence of ONEs shall be between 80 % and 120 % of the
short-term average bit cell length.
10.5.2 The spacing between the flux transition for a ONE and that between two ZEROS preceding or following it
shall be between 130 % and 165 % of the short-term average bit cell length.
10.5.3 The spacing between the flux transitions of two ONEs surrounding a ZERO shall he between 185 % and
225 % of the short-term average bit cell length.
I v a
80% 1851
to to
165\
120% 1651 22S1
Figure 2 - Flux transition spacings
10.6 Average Signal Amplitude
For each side the Average Signal Amplitude on any track of the interchanged flexible disk cartridge shall be less
than 160 % of SRA-lf and more than 40 % of SRA-2f.
10.7 Byte
A byte is a group of eight bit-positions, identified BI to B8.
The bit in each Position is a ZERO or a ONE.
10.8 Seetor
All tracks shall be divided into 36 sectors of 512 bytes.
10.9 Cylinder
A pair of tracks, one on each side, having the same track number.
10.10 Cylinder number
The cylinder number shall be a two-digit number identical with the track number of the tracks of the cylinder.
10.11 Data capacity of a track
The data capacity of a track shall be 18 432 bytes.
10.12 Hexadecimal notation
Hexadecimal notation shall be used hereafter to denote the following bytes:
(00) for (BS to Bl) = 00000000
(01) for (BS to BI) = 00000001
(02) for (B8 to BI) = 00000010
(4E) for (BS to BI) = 01001110
(FE) for (BS to BI) = 11111110
(FB) for (B8 to BI) = 11111011
(Al)* for (BS to BI) = 10100001
In byte (Al)* the boundary transition between B3 and B4 is missing.
10.13 Error Detection Characters (EDC)
The two EDC bytes are hardware-generated by shifting serially the relevant bits, specifieci later for each part of
the track, through a 16-bit shift register described by the generator polynomial:
$6 + $2 + x5 + 1
(See also annex F).
Track layout
Formatting of a track shall commence with the occurrence of Index. Index shall occur within 440 (JS from the
instant at which the Reference Line B (see 7.4.2.2) is parallel to the line of access. During formatting the
rotational Speed of the disk shall be
- averaged Index-to-Index : 300 r/min * 1,s %
- averaged over a sector : 300 r/min * 3,0 %
After formatting, there shall be 36 sectors on each track. The layout of each track shall be as follows:
Last Data
Track
Data Block
GaP
Block GaP
11 1st Seetor ~4 - 36th Seetor
Figure 3 - Track layout
11.1 Index Cap
At nominal density, this field shall comprise 146 bytes of unspecified content (except that there shall be no
(Al)*-bytes). Some of the first bytes may have become ill-defined due to overwriting.
11.2 Seetor Identifier
The layout of this field shall be as follows:
Seetor Identifier
Identifier Mark Address Identifier
12 bytes 3 bytes 1 byte
(00) VW”
(FE)
Figure 4 - Seetor Identif’ier
11.2.1 Identifier Mark
This field shall comprise 16 bytes:
12 (OO)-bytes
3 (Al)*-bytes
1 (FE)-byte
11.2.2 Address Identifier
This field shall comprise 6 bytes.
11.2.2.1 Track Address
This field shall comprise 2 bytes.
Cylinder Number (C)
a)
This field shall specify in binar-y notation the cylinder number from 00 for the outermost
cylinder to 79 for the innermost cylinder.
Side Number (Side)
b)
This field shall specify the side of the disk. On Side 0, it shall be (00) on all tracks. On Side 1 it
shall be (01) on all tracks.
11.2.2.2 Seetor Number (S)
The 3rd byte shall specify in binary notation the sector number from 01 for the Ist sector to 36 for the last
sector.
The sectors may be recorded in any Order of their sector numbers.
11.2.2.3 4th Byte
The 4th byte shall always be a (02)-byte.
11.2.2.4 EDC
These two bytes shall be generatecl as defined in 10.13 using the bytes of the Seetor Identifier starting with the
first (Al)*-byte (See 11.2.1) of the Identifier Mark and ending with the 4th byte (see 11.2.2.3) of the Address
Identifier.
If the EDC is incorrect the sector is defective. The relevant Standard for file structure and labelling specifies the
handling of defective sectors.
11.3 Identifier Gap
This field shall comprise 41 initially recorded (4E)-bytes. These bytes may ‘.have become ill-defined due to
overwriting.
11.4 Data Block
The layout of this field shall be as follows:
----- I
Data Block
.
Data Field
Data Mark
EDC
,
12 bytes 3 bytes 1 byte
512 2 bytes
(00) (Al)* PB) bytes
b .
Figure 5 - Data Block
11.4.1 Data Mark
This field shall comprise 16 bytes:
12 (OO)-bytes
3 (Al)*-bytes
1 (FB)-byte.
11.4.2 Data Field
This field shall comprise 512 bytes.
If it comprises less than the requisite number of data bytes, the remaining positions shall be filied with
(OO)-bytes.
11.4.3 EDC
These two bytes shall be generated as defined in 10.13 using the bytes of the Data Block starting with the first
(Al)*-byte of the Data Mark and ending with the last byte of the Data Field.
If the EDC is incorrect the sector is defective. The relevant Standard for file structure and labelling specifies the
handling of defective sectors.
11.5 Data Block Cap
This field shall comprise 83 initially recorded (4E)-bytes. These bytes may have become ill-defined due to
overwriting. The Data Block Gap is recorded after each Data Block and it precedes the following Seetor
Identifier. After the last Data Block, it precedes the Track Gap.
11.6 Track Cap
This field shall follow the Data Block Gap of the last sector. (4E)-bytes are written until Index occurs, unless it
has occurred during writing of the last Data Block Cap, in which case there shall be no Track Cap.
12 Coded representation of data
12.1 Byte coding
When the coding method requires it, the Data Field shall be regarded as an Order-ed sequence of 8-bit bytes.
Within each byte the bit positions shall be identified by BS to Bl. The high-order bit shall be recorded in
Position B8 and the low-Order bit in Position Bl. The sequence of recording shall be high-order bit first.
When the data is encoded according to an 8bit Code, the binary weights of the bit positions shall be as shown in
figure 6.
---------------------
...
lSO/CEI
NORME
INTERNATIONALE
Première édition
1992-06-01
Technologies de l’information - Échange
de données sur cartouches à disquette
de 90 mm utilisant un enregistrement
à modulation de fréquence modifiée à
31 831 ftprad sur 80 pistes sur chaque
- Type ISO 303
face
Information technolog y - Data in terchange on 90 mm flexible disk
cartridges using modified frequency modulation recording at 31 831 ftprad
on 80 tracks on each side - ISO Type 303
Numéro de référence
ISO/CEI 10994:1992(F)
ISO/CEI 10994:1992(F)

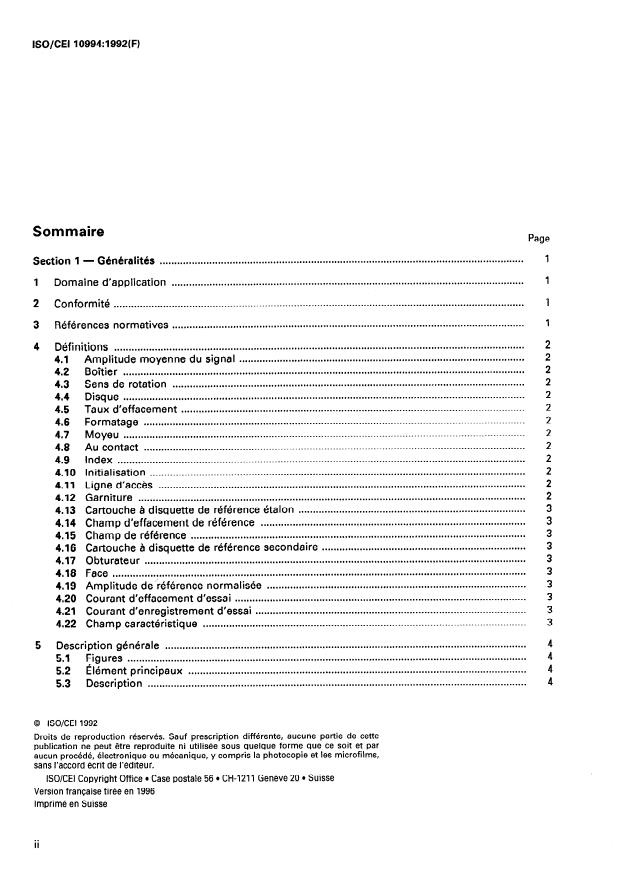

Sommaire
Page
.............................................................................................................................
Section 1 - Génbralités
1 .
Domaine d’application
2 Conformité .
.........................................................................................................................
3 Références normatives
4 Définitions .
..................................................................................................
4.1 Amplitude moyenne du signal
..........................................................................................................................................
4.2 Boîtier
.........................................................................................................................
43 . Sens de rotation
..........................................................................................................................................
44 . Disque
.......................................................................................................................
45 . Taux d’effacement
46 . Formatage .
..........................................................................................................................................
47 . Moyeu
...................................................................................................................................
48 . Au contact
............................................................................................................................................
49 Index
.................................................................................................................................
4'10 Initialisation
..............................................................................................................................
4:11 Ligne d’accès
.....................................................................................................................................
4.12 Garniture
..............................................................................
4.13 Cartouche à disquette de référence étalon
...........................................................................................
4.14 Champ d’effacement de référence
...................................................................................................................
4.15 Champ de référence
...................................................................... 3
4.16 Cartouche à disquette de référence secondaire
...................................................................................................................................
4.17 Obturateur
4.18 Face .
.........................................................................................
4.19 Amplitude de’référence normalisée
4.20 Courant d’effacement d’essai .
.............................................................................................
4.21 Courant d’enregistrement d’essai
...............................................................................................................
4.22 Champ caractéristique
............................................................................................................................
5 Description générale
.........................................................................................................................................
5.1 Figures
....................................................................................................................
5.2 Élément principaux
..................................................................................................................................
5.3 Description
0 ISO/CEI 1992
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par
aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms,
sans l’accord écrit de l’éditeur.
ISO/CEI Copyright Office l Case postale 56 l CH-121 1 Genève 20 l Suisse
Version française tirée en 1996
Imprimé en Suisse
ii
ISO/CEI 10994:1992(F)
@ ISO/CEI
l ~wem-m*--**a*.**.*
Environnement, caractéristiques mécaniques et physiques
Section 2 - 4
............................................................................................................................. 4
6 Exigences générales
......................................................................................................
6.1 Environnement et transport 4
.....................................................................................................
6.1.1 Environnement d’essai 4
.................................................................................
6.1.2 Environnement de fonctionnement 5
.............................................................................................
6.1.3 Environnement de stockage 5
............................................................................................................................ 5
6.1.4 Transport
.................................................................................................................................... 5
6.2 Matériaux
.................................................................................................................................
6.2.1 Boîtier 5
6.2.2 Garniture . 5
................................................................................................................................. 6
6.2.3 Disque
................................................................................................................................. 6
6.2.4 Moyeu
...................................................................................................... 6
7 Caractéristiques dimensionnelles
Boîtier .
71 .
7.1.1 Forme .
............................................................................................ f .............................. 6
7.1.2 Épaisseur
.................................................................................................... 6
7.1.3 Trou d’accès au moyeu
................................................................................................. 7
7.1.4 Trous de positionnement
7.1.5 Zone d’étiquetage .
7.1.6 Fenêtres d’accès des têtes . 8
7.1.7 Trou d’inhibition d’écriture . 8
......................................................................................................... 9
7.1.8 Trou d’identification
..................................................................... 9
7.1.9 Profil de l’arête de l’obturateur du boîtier
7.1.10 Obturateur .
.....................................................................................................................................
7.2 Garniture
.........................................................................................................................................
7.3 Disque
7.3.1 Diamètre .
7.3.2 Épaisseur .
.........................................................................................................................................
7.4 Moyeu
7.4.1 Dimensions .
........................................................................................ 11
7.4.2 Trous d’orientation du moyeu
.................................................................................. 11
7.5 Encoches de manutention optionnelles
........................................................ 12
7.6 Interface entre la cartouche et l’unité d’écriture-lecture
..................................................................................................................................
7.7 Conformité
.................................................................................................................
8 Caractéristiques physiques
8.1 Inflammabilité .
........................................................ 12
8.2 Coefficient de dilatation thermique linéique du disque
................................................. 12
8.3 Coefficient de dilatation hygroscopique linéique du disque
.........................................................................................................................................
8.4 Couple
......................................................................................................
8.4.1 Couple de démarrage
...............................................................
8.4.2 Couple de fonctionnement, têtes déchargées
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 3 - Cartouche & disquette non enregistrée
............................................................................................................
9 Caractéristiques magnétiques
..............................................................................................................
9.1 Zone d’enregistrement
................................................................................................................
9.2 Géométrie des pistes
.............................................................................................................
92.1 Nombre de pistes
............................................................................................................
9.2.2 Largeur des pistes
..................................................................................................
9.2.3 Emplacement des pistes
...............................................................................................................
9.2.4 Numéro de piste
9.3 Essais fonctionnels .
9.3.1 Essais de surface .
................................................................................................
9.3.2 Essais de qualité de piste
..................................................................................................................
9.3.3 Critère de rejet
. . .
III

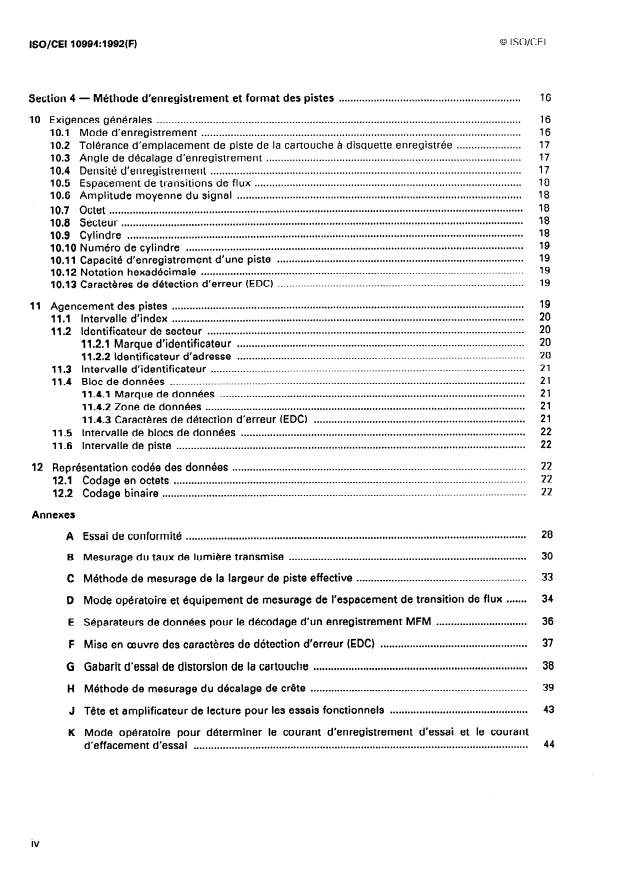

0 ISO/CEI
ISO/CEI 10994: 1992(F)
- Méthode d’enregistrement et format des pistes . .*. 16
Section 4
10 Exigences générales . 16
10.1 Mode d’enregistrement . 16
...................... 17
10.2 Tolérance d’emplacement de piste de la cartouche à disquette enregistrée
....................................................................................... 17
10.3 Angle de décalage d’enregistrement
10.4 Densité d’enregistrement . 17
10.5 Espacement de transitions de flux . 18
10.6 Amplitude moyenne du signal . 18
.............................................................................................................................................
10.7 Octet
.........................................................................................................................................
10.8 Secteur
....................................................................................................................................... 18
10.9 Cylindre
................................................................................................................... 19
10.10 Numéro de cylindre
....................................................................................
10.11 Capacité d’enregistrement d’une piste
..............................................................................................................
10.12 Notation hexadécimale
.................................................................................... 19
10.13 Caractères de detection d’erreur (EDC)
........................................................................................................................
11 Agencement des pistes
........................................................................................................................
11 .l Intervalle d’index
............................................................................................................
11.2 Identificateur de secteur
..................................................................................................
11.2.1 Marque d’identificateur
..................................................................................................
11.2.2 Identificateur d’adresse
...........................................................................................................
11.3 Intervalle d’identificateur
.........................................................................................................................
Il.4 Bloc de donnees
........................................................................................................
11.4.1 Marque de donnees
.............................................................................................................
11.4.2 Zone de données
........................................................................ 21
11.4.3 Caract&es de détection d’erreur (EDC)
.................................................................................................
11.5 Intervalle de blocs de donnees
11.6 Intervalle de piste .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
12 Représentation cod6e des données
........................................................................................................................
12.1 Codage en octets
............................................................................................................................
12.2 Codage binaire
Annexes
A Essai de conformité .
.................................................................................
B Mesurage du taux de lumiére transmise
.......................................................... 33
C Méthode de Mesurage de la largeur de piste effective
....... 34
D Mode opératoire et équipement de mesurage de l’espacement de transition de flux
............................... 36
E Séparateurs de données pour le décodage d’un enregistrement MFM
.................................................. 37
F
Mise en œuvre des caractères de détection d’erreur (EDC)
......................................................................... 38
G Gabarit d’essai de distorsion de la cartouche
.......................................................................... 39
H Méthode de mesurage du décalage de crête
............................................... 43
Tête et amplificateur de lecture pour les essais fonctionnels
J
Mode opératoire pour déterminer le courant d’enregistrement d’essai et le courant
K
..................................................................................................................
d’effacement d’essai
iv
ISO/CEI 10994:1992(F)
@ ISO/CEI
Avant-propos
L’ISO (Organisation internationale de normalisation) et la CEI (Commission électrotechnique
internationale) forment ensemble un système consacré à la normalisation internationale considérée
comme un tout. Les organismes nationaux membres de I’ISO ou de la CEI participent au
développement des Normes internationales par l’intermédiaire des comité+ techniques créés par
l’organisation concernée afin de s’occuper des différents domaines particuliers de l’activité technique.
Les comités techniques de I’ISO et de la CEI collaborent dans des domaines d’intérêt commun. D’autres
organisations internationales, gouvernementales ou non gouvernementales, en liaison avec I’ISO et la
CEI participent également aux travaux.
Dans le domaine des technologies de l’information, I’ISO et la CEI ont créé un comité technique mixte,
I’ISO/CEI JTC 1. Les projets de Normes internationales adoptés par le comité technique mixte sont
soumis aux organismes nationaux pour approbation, avant leur acceptation comme Normes
internationales. Les Normes internationales sont approuvées conformément aux procédures qui
requiérent l’approbation de 75 % au moins des organismes nationaux votants.
La Norme internationale lSO/CEI 10994 a été élaborée par l’Association européenne de constructeurs de
calculateurs électroniques (sous l’appellation Norme ECMA-147) et été adoptée SOUS la procédure
spéciale «d’approbation rapide)) par le comité technique mixte lSO/CEI JTC 1, Technologies de
/‘i&rmation parallèlement à son approbation par les comités membres de I’ISO et de la CEI.
Les annexes A à D et G à K font partie intégrante de la présente Norme internationale. Les annexes E et F
sont données uniquement a titre d’information.
Page blanche
NORME INTERNATIONALE ISO/CEI 10994:1992 (F)
Technologies de l’information -
Échange de données sur cartouches à disquette
de 90 mm utilisant un enregistrement à modulation
de fréquence modifiée à 31 831 ftprad sur 80 pistes
Type ISO 303
sur chaque face -
Section 1 - Généralités
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques des cartouches à disquette de 90 mm,
enregistrées a 31 831 ftprad, en utilisant un enregistrement à modulation de fréquence modifiée sur 80
pistes, sur chaque face. De telles cartouches sont identifiées comme type ISO 303.
Elle prescrit les caractéristiques mécaniques, physiques et magnétiques de façon à assurer I’interchan-
geabilité physique entre les systèmes de traitement de l’information.
Elle prescrit également la méthode d’enregistrement, la qualité des signaux enregistrés, l’implantation
et le schéma des pistes.
Avec la Norme internationale ISO 9293, la présente norme assure l’échange complet des données entre
systèmes de traitement de l’information.
2 Conformité
Une cartouche à disquette de 90 mm est en conformité avec la présente norme internationale si elle
satisfait à toutes les exigences requises indiquées ci-après.
3 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la présente Norme internationale. Au moment de la publication, les
éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d’appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de I’ISO possè-
dent le registre des Normes internationales en vigueur à un moment donné.
ISO 683-13:1986, Aciers pour traitement thermique, aciers alliés et aciers pour décolletage - Partie 73 :
Aciers corrodés inoxydables.
ISO 8860-1:1987, Traitement de /‘information -Échange de données sur cartouches à disquette de 90 mm
(3,5 in) utilisant un enregistrement à modulation de fréquence modifiée (MFM) à 7 958 fiprad sur 80 pistes
sur chaque face - Partie 1: Caractéristiques dimensionnelles, physiques et magnétiques.
ISO 8860-2: 1987, Traitement de /‘information -Échange de données sur cartouches à disquette de 90 mm
(3,5 in) utilisant un enregistrement à modulation de fréquence modifiée (MFM) à 7 958 ftprad sur 80 pistes
Partie 2 : Schéma de piste.
sur chaque face -
ISO 9293:1987, Traitement de l’information - Volume et structure de fichiers des cartouches à disquette
pour l’échange d’information.
ISO/CEI 10994:1992 (F)
- Échange de données sur cartouches à
ISO 9529-1:1989, Systèmes de traitement de l’information
disquette de 90 mm (3,5 in) utilisant un enregistrement à modulation de fréquence modifiée à 15 9 16 ftprad
sur 80 pistes sur chaque face - Partie 7 : Caractéristiques dimensionnelles, physiques et magnétiques.
ISO 9529-2: 1989, Systèmes de traitement de l’information - Échange de données sur cartouches à dis-
quette de 90 mm (3,5 in) utilisant un enregistrement à modulation de fréquence modifiée à 75 916 fiprad
sur 80 pistes sur chaque face - Part;e 2 : Schéma de piste.
ISO 9983: 1989, Systèmes de traitement de /‘information -Désignation des cartouchesà disquettes vierges.
4 Définitions
Pour les besoins de la présente norme internationale, les définitions suivantes s’appliquent.
: L’amplitude moyenne du signal pour une piste est la moyenne
4.1 amplitude moyenne du signal
arithmétique des tensions de sortie mesurées crête à crête sur l’ensemble de la piste.
4.2 boîtier : Enveloppe protectrice comprenant un mécanisme d’obturation, un trou d’identification et
un trou d’inhibition d’écri,ture.
Le sens de rotation doit être le sens inverse des aiguilles d’une montre,
4.3 sens de rotation :
lorsqu’on regarde la face 0.
4.4 disque : Disquette qui, sur la ou les faces spécifiées, reçoit et garde les signaux magnétiques
destinés à I’entrée/sortie et à la mémorisation.
4.5 taux d’effacement : Le taux d’effacement est le rapport (pourcentage) de l’amplitude moyenne
résiduelle de signal, après effacement du signal originel, à l’amplitude moyenne originelle de signal
sur la piste et à la densité de la transition de flux spécifiées.
4.6 formatage : Écriture de l’information de controle appropriée déterminant les cylindres physiques
et les adresses d’enregistrements physiques sur les faces de la disquette.
: Dispositif de centrage et de référence fixé au centre du disque et permettant de
4.7 moyeu
transmettre le couple à ce dernier. II assure le centrage du disque sur l’unité de lecture-écriture dans
une position angulaire unique.
4.8 au contact : Condition de fonctionneme nt dans laquelle la surface magnétique du disque est en
magnétiques.
contact physique avec les têtes
4.9 index : Signal produit dans le transducteur d’index de l’unité de lecture-écriture par la broche une
fois par tour.
information initialement exigée
4.10 initialisation : Écriture de toute sur la cartouche à disquette
avant le commencement de l’utilisation générale, par exemple l’étiquette de volume.
4.11 ligne d’accès : Ligne droite décrite par le centre de l’entrefer de la tête de lecture-écriture
positionnée de la piste 00 à la piste 79.
4.12 garniture : Matériau approprié positionné entre la cartouche et le disque pour assurer le
nettoyage et la protection contre I’abrasion.
ISO/CEI 10994: 1992 (F)
: Cartouche à disquette de référence choisie comme
4.13 cartouche a disquette de référence étalon
étalon pour les champs de référence, les amplitudes des signaux, la résolution, le décalage de crête et
le champ d’effacement de référence. Les pistes 00 et 79, sur les deux faces, sont déclarées pistes de
référence.
Les pistes de référence sont étalonnées à 300 tourshnin.
Cet étalon a été établi par le Physikalisch-Technische Bundesanstalt (PTB) Bundesallee 100, D-3300 Brunswick,
NOTE 1 -
Allemagne.
: Le champ d’effacement de référence est le champ continu
4.14 champ d’effacement de référence
qui produit un taux d’effacement de 5 %, lorsque la mesure est effectuée à partir de la cartouche
étalon de référence.
II y a deux champs d’effacement de référence, un pour chaque face.
: Le champ de référence est le champ caractéristique de la cartouche étalon
4.15 champ de référence
de référence. Il y a deux champs de référence, un pour chaque face.
4.16 cartouche B disquette de référence secondaire : Cartouche à disquette dont les caractéristiques
sont connues et établies en fonction de celles de la cartouche étalon de référence.
NOTE 2 - Des cartouches à disquette de référence secondaire peuvent être commandées au PTB, Lab. 141,sous le numéro de
référence 10994 jusqu’en 2001.
Elles sont sensées être utilisées pour l’étalonnage de routine de cartouches tertiaires.
4.17 obturateur : Dispositif qui découvre les fenêtres de la tête lors de l’insertion et les recouvre
automatiquement lorsqu’on retire la cartouche de l’unité d’écriture-lecture.
4.18
face : La face 0 est celle engagée par la broche. La face 1 est la face opposée.
4.19 amplitude de référence normalisée : Les amplitudes de référence normalisées (SRAS) sont les
amplitudes moyennes des signaux obtenus sur les pistes de référence de la cartouche à disquette de
référence étalon utilisant le courant d’enregistrement d’essai.
Il y a quatre SRAS, deux pour chaque face :
SRA-1 fest l’amplitude moyenne du signal d’un enregistrement écrit en utilisant lfsur la piste 00.
SRA-2f est l’amplitude moyenne du signal d’un enregistrement écrit en utilisant 2f sur la piste 79.
4.20 courant d’effacement d’essai : Courant d’effacement compris entre 148 et 152 % du courant
d’effacement qui produit le champ d’effacement de référence à la fréquence d’essai 1 f sur la piste 00.
4.21 courant d’enregistrement d’essai : Courant compris entre 198 et 202 % du courant qui produit le
champ de référence à 2f sur la piste 79. II y a deux courants d’enregistrement d’essai, un pour chaque
face.
: Champ minimum d’enregistrement qui, lorsqu’il est appliqué à une
4.22 champ caractéristique
cartouche à disquette, provoque une amplitude moyenne de signal égal à 95 % du maximum de
l’amplitude moyenne du signal lorsqu’il est pris en fonction du champ d’enregistrement, sur la piste et
à la densité de transition de flux spécifiées.
ISO/CEI 109943992 (F)
5 Description générale
5.1 Figures
mise en muvre de la cartouche à disquette est présenté schématiquement sur les
Un exemple de
figures ci-jointes
montre sur la face 0 des sections transversales élargies à travers les trous de positionne-
- la figure 7
ment;
- la figure 8 montre la face 1 ;
- la figure 9 montre a une plus grande échelle la partie supérieure de la face 0 sans obturateur ;
- la figure 10 montre le disque avec son moyeu ;
- la figure 11 montre l’interface entre la cartouche et l’unité d’écriture-lecture.
5.2 Élément principaux
Les cléments principaux de la cartouche à disquette sont :
- le disque,
- la garniture,
- le boîtier.
5.3 Description
La cartouche est de forme essentiellement carrée. Elle comporte un trou central sur une face, une
fenêtre d’accès de tête sur les deux faces, un trou d’identification et un trou d’inhibition d’écriture.
La garniture est placée entre le boîtier et le disque. Elle comprend deux couches de matériau entre
lesquelles le disque est maintenu.
Le disque possède un trou central muni d’un moyeu métallique.
Section 2 - Environnement, caractéristiques mécaniques et physiques
6 Exigences générales
6.1 Environnement et transport
6.1.1 Environnement d’essai
Les essais et mesurages effectués sur la cartouche pour vérifier les exigences de la présente Norme
internationale doivent être réalisés dans les conditions suivantes :
température :23 OC+2 OC
humidité relative
:40 % à 60 %
conditionnement avant l’essai : 24 heures minimum
Pour les essais spécifiés en 9.3, la température et l’humidité relative doivent être mesurées aux
environs immédiats de l’unité d’écriture-lecture de la cartouche. Pour tous les autres essais, la
température et l’humidité relative doivent être mesurées aux environs immédiats de la cartouche.
Le champ magnétique parasite en tout point de la surface du disque, y compris celui dû à l’effet de
concentration de la tête d’enregistrement, ne doit pas dépasser 4000 A/m.
ISO/CEI 10994:1992 (F)
6.1.2 Environnement de fonctionnement
Les cartouches utilisées pour l’échange d’information doivent fonctionner dans les conditions suivantes :
température : 10 OC à 51,5 OC
: 20 % à 80 %
humidité relative
température du thermomètre humide : moins de 29 OC
La température et l’humidité relative doivent être mesurées aux environs immédiats de la cartouche. Il
est recommandé que le gradient de température ne dépasse pas 20 OC par heure et également que les
conditions de température et d’humidité relative en lecture ne soient pas en opposition extrême avec
celles d’enregistrement.
Il ne doit y avoir aucune condensation sur OU dans la cartouche.
Le champ magnétique parasite en tout point de la surface du disque, y compris celui qui est dû à l’effet
de concentration de la tête d’enregistrement, ne doit pas dépasser 4000 A/m.
6.1.3 Environnement de stockage
Pendant le stockage, les cartouches doivent être conservées dans les conditions suivantes :
température : 4 “C à 53 OC
humidité relative : 8 % à 90 %
Le champ magnétique parasite environnant ne doit pas dépasser 4000 A/m. II ne doit pas y avoir de
condensation sur ou dans la cartouche.
NOTE 3 - Les cartouches stockées à des températures et à des taux d’humidité supérieurs aux conditions de
fonctionnement peuvent présenter des caractéristiques de fonctionnement dégradées. Avant utilisation, il convient
de soumettre de telles cartouches à une période de conditionnement d’au moins 24 heures dans un
environnement de fonctionnement.
6.1.4 Transport
La responsabilité concernant les précautions adéquates à prendre pendant le transport incombe à
l’expéditeur. La cartouche doit se trouver dans un emballage de protection, exempt de poussière ou de
corps étranger. Il est recommandé de laisser un espace suffisant entre elle et la surface externe de
l’emballage final, afin que tout risque d’effacement dû aux champs magnétiques parasites soit
négligeable.
Il est recommandé de ne pas dépasser les conditions suivantes :
température : - 40 OC à 60 OC
gradient maximal de température : 20 OC par heure
humidité relative :8%à90%
Il ne doit y avoir aucune condensation sur ou dans la cartouche.
6.2 Matériaux
6.2.1 Boîtier
Le boîtier peut être fabriqué avec n’importe quel matériau approprié de façon à satisfaire aux exigences
de 7.7.
6.2.2 Garniture
Le matériau de la garniture doit pouvoir retenir la poussière ou des débris sans dommage pour le
disque.
ISO/CEI 10994:1992 (F)
6.2.3 Disque
Le disque peut être fabrique dans n’importe quel matériau approprié (polyéthylène téréphtalate biaxial,
par ex.), revêtu, sur les deux faces, d’une couche flexible de matériau magnétique (du ferrite de
baryum, par ex.).
6.2.4 Moyeu
Le moyeu doit être fait de n’importe quel matériau approprié (un alliage d’acier inoxydable conforme à
I’ISO 683/13, type 8, par ex.).
7 Caractéristiques dimensionnelles
Les dimensions de la cartouche se rapportent à deux axes de référence X et Y. Ce sont deux lignes dans
l’espace qui se coupent à angle droit. Le plan qu’elles définissent est le plan de référence XY de la car-
touche.
7.1 Boîtier
7.1.1 Forme (figure 7)
Le boîtier a une forme rectangulaire, ses faces doivent être
L, = 94,0 mm k 0,3 mm
+ 0,4 mm
L, = 90,O mm
- 0,l mm
Le rayon de trois de ses coins doit être
R, = 2,0 mm k 1,0 mm
L’angle de son quatrième coin doit être
CO = 45Ok 2O
7.1.2 Épaisseur
Dans la zone s’étendant à 8,5 mm de chacun des deux bords, comme le montre la figure 8, l’épaisseur
du boîtier doit être
E, = 3,3 mm + 0,2 mm
Lorsque la cartouche est insérée dans le gabarit d’essai spécifie à l’annexe G, une force maximale de
0,2 N, appliquée au centre du bord arriere doit permettre à la cartouche de passer au travers du gabarit.
Le rayon du bord doit être
R2 = 0,40 mm $I 0,25 mm
7.1.3 Trou d’accès au moyeu (figure 7)
Sur la face 0, il doit y avoir un trou d’accès au moyeu dont le diamètre doit être
D, = 26,50 mm min.
La position du centre de ce trou doit être défini par
5 = 40,OO mm * 0,15 mm
L, = 31,00 mm + 0,15 mm
ISO/CEI 10994: 1992 (F)
7.1.4 Trous de positionnement (figures 7 et 9)
7.1.4.1 Trou de positionnement primaire
Le centre du trou de positionnement primaire doit se trouver à l’intersection des axes de référence X et Y.
Son diamètre doit être
D2 = 3,6 mm + 0,l mm
Les dimensions de sa section (voir coupe A-A sur la figure 7) doivent être
DB = 1,5 mm min.
LB = 0,2 mm If: 0,l mm
Lg= l,o mm min.
L,, = 2,5 mm min.
7.1.4.2 Trou de positionnement secondaire
Le centre du trou de positionnement secondaire doit être sur l’axe de référence X, sa distance de l’axe
de référence Y devant être :
L, = 80,O mm + 0,2 mm
II doit être de forme essentiellement rectangulaire. Son axe court doit être (coupe B-B sur la figure 7)
Ls = 3,6 mm + 0,l mm
Son axe long doit être
LT = 4,4 mm k 0,2 mm
Les dimensions D3, LB, L, et L,, de la coupe du trou de positionnement secondaire sont spécifiées en
7.1.4.1.
7.1.5 Zone d’étiquetage
7.151 Face 0 (figure 7)
Les emplacements et dimensions de la zone d’étiquetage de la face 0 doivent être définis par
L,, = 3,5 mm min.
L,, = 76,5 mm max.
L,, = 60,O mm min.
7.1.5.2 Face 1 (figure 8)
Les emplacements et dimensions de la zone d’étiquetage de la face 1 doivent être définis par
L,, = 3,5 mm min.
L,, = 76,5 mm max.
L,, = 20,O mm min.
ISO/CEI 10994: 1992 (F)
7.1.6 Fenêtres d’accès des têtes (figure 9)
Les emplacements et dimensions des deux fenêtres d’accès des têtes sont spécifies par la même série
de cotes.
7.1.6.1 Emplacement
L’emplacement des fenêtres d’actes des têtes doit être défini par
L,, = 12,3 mm min.
L,, = 11,5 mm min.
L,, = 35,5 mm rf: 0,2 mm
7.1.6.2 Dimensions
La largeur des fenêtres d’accès des tetes doit être
L,, = 9,00 mm k 0,20 mm
Le rayon de leurs coins doit être
R3 = 0,5 mm * 0,l mm
Le rayon de leur arête supérieure doit être
R, = 0,5 mm k 0,l mm
7.1.7 Trou d’inhibition d’écriture (figure 8)
7.1.7.1 Emplacement
Le centre du trou d’inhibition d’écriture doit se trouver sur l’axe de référence Y, sa distance de l’axe de
référence X devant être
L,g = 67,75 mm + 0,25 mm
7.1.7.2 Dimensions
Les dimensions du trou d’inhibition d’ecriture doivent être
L,, = 3,5 mm min.
L,, = 4,0 mm min.
7.1.7.3 Utilisation
Le trou d’inhibition d’écriture est prévu pour être utilisé soit avec un commutateur mécanique soit avec
un détecteur optique, de façon que l’écriture sur le disque ne soit possible que lorsque le trou est
couvert. Lorsqu’il est recouvert, le dispositif de fermeture ne doit pas dépasser du plan de référence ni
dévier de plus de 0,3 mm du plan de référence à l’intérieur du boîtier sous l’action d’une force de 3 N.
Même lorsque le trou est couvert, le facteur de transmission de la lumière de la zone du trou
d’inhibition d’écriture ne doit pas dépasser 1 %, lorsqu’on le mesure avec un système optique, tel que
décrit à l’annexe B.
ISO/CEI 10994: 1992 (F)
7.1.8 Trou d’identification (figures 7 et 8)
Le trou d’identification est prévu pour différencier la cartouche à disquette spécifiée par la présente
norme internationale et celle spécifiée par les normes internationales ISO 8860 et ISO/CEI 9529.
- Aucune spkification n’étant donnée dans les normes internationales ISO 8860 et ISO/CEI 9529 pour l’opacité du
NOTE 4
boîtier, il est recommandé que la détection du trou d’identification se fasse par des moyens mécaniques.
7.1.8.1 Emplacement
La position du centre du trou d’identification doit être spécifiée par L, et
L,, = 62,25 mm k 0,25 mm
7.1.8.2 Dimensions
Les dimensions du trou d’identification doivent être
L, = 3,5 mm min.
L,, = 4,0 mm min.
7.1.9 Profil de l’arête de l’obturateur du boîtier (figures 7 et 9)
L’arête sur laquelle l’obturateur est monté doit avoir un profil défini par les cotes suivantes :
L,, = 80,O mm i 0,2 mm
L,, = 76,0 mm + 0,3 mm
L24 = 68,0 mm zk 0,3 mm
L25 = 64,50 mm $r: 0,35 mm
L,, = 57,00 mm k 0,35 mm
L,, = 55,5 mm + 0,6 mm
$8 = 33 mm min.
L,, = 17,5 mm + 0,2 mm
ho = 17,00 mm f 0,15 mm
51 = 15,50 mm k 0,25 mm
L,, = 12,50 mm + 0,25 mm
a= 45Y 20
p = 135O t 2*
a= 45°k20
ISO/CEI 10994: 1992 (F)
7.1.10 Obturateur (figures 8 et 9)
L’obturateur doit glisser lors de l’insertion de la cartouche dans l’unité de façon à découvrir les fenêtres
d’accès des têtes et se fermer automatiquement lorsqu’on enlève la cartouche. La résistance maximale
en position complètement ouverte doit être de 1 N et la force minimale en position complètement
fermée doit être de 0,2 N.
La trajectoire selon laquelle l’obturateur peut se déplacer est définie par L,5 et $8.
L’obturateur en position ouverte, la distance entre son bord d’attaque et l’axe de référence Y doit être
h2 = 53,75 mm + 1,25 mm
La largeur des fenêtres de l‘obturateur doit être
b3 = 12,0 mm k 0,2 mm.
- L’unité d’écriture-lecture doit être munie d’un mécanisme grâce auquel l’insertion correcte de la cartouche dans
NOTE 5
l’unité permet à l’obturateur de glisser de façon à découvrir les fenêtres d’accès des têtes.
7.2 Garniture
Aucune partie de la garniture ne doit dépasser de plus de 0,2 mm dans les fenêtres d’accès des têtes.
7.3 Disque (figure 10)
7.3.1 Diamètre
Le diamètre du disque doit être
D4 = 85,8 mm k 0,2 mm
7.3.2 Épaisseur
L’épaisseur du disque doit être
E2 = 0,080 mm + 0,008 mm
7.4 Moyeu (figure 10)
Le moyeu doit avoir une partie centrale et une bride.
7.4.1 Dimensions
Le diamètre de la partie centrale doit être
+ 0,OO mm
D5 = 25,00 mm
- 0,15 mm
Le diamètre de la bride doit être
0,=31,15 mm max.
La distance entre la surface de la partie centrale du moyeu et la surface de la face 0 du disque doit être
b4 = 1,36 mm + 0,lO mm
lorsqu’on la mesure avec un rayon R7
RT = 14 mm nominal
ISO/CEI 10994:1992 (F)
7.4.2 Trous d’orientation du moyeu (figure 10)
Le moyeu doit avoir deux trous d’orientation, le premier étant en son centre, le second décentré.
7.4.2.1 Premier trou d’orientation
Le premier trou d’orientation doit avoir une forme carrée définie par
h5 = 4,00 mm min.
La position du centre de rotation du disque est définie par
5s = 1,9955 mm
mesurée sur les deux faces du trou. Ce centre de rotation doit se situer dans les 0,5 mm du centre
géométrique du disque.
Le rayon des quatre coins de ce trou doit être
R5 = 1,0 mm * 0,3 mm
7.4.2.2 Second trou d’orientation
La position et les dimensions des côtés du second trou d’orientation rectangulaire sont déterminées par
rapport à deux lignes radiales A et B perpendiculaires entre elles. Leur position doit être spécifiée par
y= 15O+3O
La longueur des côtés de ce trou doit être
b7 = 8,0 mm -t 0,3 mm
58 = 4‘5 mm min.
Ces côtés doivent être parallèles aux lignes A et B, respectivement à une distance :
bg = 2,0 mm * 0,2 mm
L, = 10,OO mm k 0,15 mm
Le rayon d’un coin de ce trou doit être
Rs = 2,0 mm + 0,l mm
Le rayon des trois autres coins doit être
R, = 1,0 mm + 0,3 mm
7.5 Encoches de manutention optionnelles (figures 7 et 8)
Deux encoches de manutention sont admises. Si elles existent, elles doivent satisfaire aux exigences
suivantes.
Leurs centres doivent se trouver sur une ligne parallèle à l’axe de référence X et située au-dessus de
celui-ci, à une distance :
L,, = 7,50 mm + 0,15 mm
Leurs dimensions doivent être
L42 = 3,0 mm min.
L,, = 4,2 mm t 0,2 mm
Leur position au-dessous du plan de référence doit être
L,, = 2,0 mm min.
ISO/CEI 10994:1992 (F)
7.6 Interface entre la cartouche et l’unit6 d’kriture-lecture
Comme représenté à la figure 11, la broche de l’unité d’écriture-lecture entre dans la cartouche insérée,
une force d’attraction magnétique maintenant le moyeu contre cette broche. Dans cette position, la
distance entre la surface du moyeu sur la face 0 et le plan XY doit être
L,, = 0,3 mm nominal
Les dimensions interieures du boîtier sur la face 1 doivent être
D, = 7,0 mm min.
f3 = 1,3 mm + 0,l mm
à l’exception de la zone annulaire définie par L47 et L4& OÙ I’épaiSSeur doit être
E4 = 2,5 mm max.
L, doit être suffisamment grand pour que la circonférence du disque ne touche pas les arêtes internes
du boîtier. La valeur de L,,, spécifiée ci-dessous, est une valeur recommandée ; elle est donc donnée
sans tolérance
L,, = 22,6 mm
Lb8 = 21,7 mm + 0,2 mm
7.7 Conformitb
Lorsque la cartouche est encastree de la manière spécifiée à l’annexe A, elle doit être en contact avec
les montants Pl à P4.
8 Caractéristiques physiques
8.1 Inflammabilité
Les composants du disque, du boîtier et de la garniture doivent être constitués de matériaux qui, après
allumage à la flamme d’une allumette, ne continuent pas à brûler dans une atmosphère chargée de
dioxyde de carbone.
8.2 Coefficient de dilatation thermique linéique du disque
Le coefficient de dilatation thermique du disque doit être
(17 + 8) x 10e6 par OC
8.3 Coefficient de dilatat
...
lSO/CEI
NORME
INTERNATIONALE
Première édition
1992-06-01
Technologies de l’information - Échange
de données sur cartouches à disquette
de 90 mm utilisant un enregistrement
à modulation de fréquence modifiée à
31 831 ftprad sur 80 pistes sur chaque
- Type ISO 303
face
Information technolog y - Data in terchange on 90 mm flexible disk
cartridges using modified frequency modulation recording at 31 831 ftprad
on 80 tracks on each side - ISO Type 303
Numéro de référence
ISO/CEI 10994:1992(F)
ISO/CEI 10994:1992(F)
Sommaire
Page
.............................................................................................................................
Section 1 - Génbralités
1 .
Domaine d’application
2 Conformité .
.........................................................................................................................
3 Références normatives
4 Définitions .
..................................................................................................
4.1 Amplitude moyenne du signal
..........................................................................................................................................
4.2 Boîtier
.........................................................................................................................
43 . Sens de rotation
..........................................................................................................................................
44 . Disque
.......................................................................................................................
45 . Taux d’effacement
46 . Formatage .
..........................................................................................................................................
47 . Moyeu
...................................................................................................................................
48 . Au contact
............................................................................................................................................
49 Index
.................................................................................................................................
4'10 Initialisation
..............................................................................................................................
4:11 Ligne d’accès
.....................................................................................................................................
4.12 Garniture
..............................................................................
4.13 Cartouche à disquette de référence étalon
...........................................................................................
4.14 Champ d’effacement de référence
...................................................................................................................
4.15 Champ de référence
...................................................................... 3
4.16 Cartouche à disquette de référence secondaire
...................................................................................................................................
4.17 Obturateur
4.18 Face .
.........................................................................................
4.19 Amplitude de’référence normalisée
4.20 Courant d’effacement d’essai .
.............................................................................................
4.21 Courant d’enregistrement d’essai
...............................................................................................................
4.22 Champ caractéristique
............................................................................................................................
5 Description générale
.........................................................................................................................................
5.1 Figures
....................................................................................................................
5.2 Élément principaux
..................................................................................................................................
5.3 Description
0 ISO/CEI 1992
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par
aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms,
sans l’accord écrit de l’éditeur.
ISO/CEI Copyright Office l Case postale 56 l CH-121 1 Genève 20 l Suisse
Version française tirée en 1996
Imprimé en Suisse
ii
ISO/CEI 10994:1992(F)
@ ISO/CEI
l ~wem-m*--**a*.**.*
Environnement, caractéristiques mécaniques et physiques
Section 2 - 4
............................................................................................................................. 4
6 Exigences générales
......................................................................................................
6.1 Environnement et transport 4
.....................................................................................................
6.1.1 Environnement d’essai 4
.................................................................................
6.1.2 Environnement de fonctionnement 5
.............................................................................................
6.1.3 Environnement de stockage 5
............................................................................................................................ 5
6.1.4 Transport
.................................................................................................................................... 5
6.2 Matériaux
.................................................................................................................................
6.2.1 Boîtier 5
6.2.2 Garniture . 5
................................................................................................................................. 6
6.2.3 Disque
................................................................................................................................. 6
6.2.4 Moyeu
...................................................................................................... 6
7 Caractéristiques dimensionnelles
Boîtier .
71 .
7.1.1 Forme .
............................................................................................ f .............................. 6
7.1.2 Épaisseur
.................................................................................................... 6
7.1.3 Trou d’accès au moyeu
................................................................................................. 7
7.1.4 Trous de positionnement
7.1.5 Zone d’étiquetage .
7.1.6 Fenêtres d’accès des têtes . 8
7.1.7 Trou d’inhibition d’écriture . 8
......................................................................................................... 9
7.1.8 Trou d’identification
..................................................................... 9
7.1.9 Profil de l’arête de l’obturateur du boîtier
7.1.10 Obturateur .
.....................................................................................................................................
7.2 Garniture
.........................................................................................................................................
7.3 Disque
7.3.1 Diamètre .
7.3.2 Épaisseur .
.........................................................................................................................................
7.4 Moyeu
7.4.1 Dimensions .
........................................................................................ 11
7.4.2 Trous d’orientation du moyeu
.................................................................................. 11
7.5 Encoches de manutention optionnelles
........................................................ 12
7.6 Interface entre la cartouche et l’unité d’écriture-lecture
..................................................................................................................................
7.7 Conformité
.................................................................................................................
8 Caractéristiques physiques
8.1 Inflammabilité .
........................................................ 12
8.2 Coefficient de dilatation thermique linéique du disque
................................................. 12
8.3 Coefficient de dilatation hygroscopique linéique du disque
.........................................................................................................................................
8.4 Couple
......................................................................................................
8.4.1 Couple de démarrage
...............................................................
8.4.2 Couple de fonctionnement, têtes déchargées
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 3 - Cartouche & disquette non enregistrée
............................................................................................................
9 Caractéristiques magnétiques
..............................................................................................................
9.1 Zone d’enregistrement
................................................................................................................
9.2 Géométrie des pistes
.............................................................................................................
92.1 Nombre de pistes
............................................................................................................
9.2.2 Largeur des pistes
..................................................................................................
9.2.3 Emplacement des pistes
...............................................................................................................
9.2.4 Numéro de piste
9.3 Essais fonctionnels .
9.3.1 Essais de surface .
................................................................................................
9.3.2 Essais de qualité de piste
..................................................................................................................
9.3.3 Critère de rejet
. . .
III
0 ISO/CEI
ISO/CEI 10994: 1992(F)
- Méthode d’enregistrement et format des pistes . .*. 16
Section 4
10 Exigences générales . 16
10.1 Mode d’enregistrement . 16
...................... 17
10.2 Tolérance d’emplacement de piste de la cartouche à disquette enregistrée
....................................................................................... 17
10.3 Angle de décalage d’enregistrement
10.4 Densité d’enregistrement . 17
10.5 Espacement de transitions de flux . 18
10.6 Amplitude moyenne du signal . 18
.............................................................................................................................................
10.7 Octet
.........................................................................................................................................
10.8 Secteur
....................................................................................................................................... 18
10.9 Cylindre
................................................................................................................... 19
10.10 Numéro de cylindre
....................................................................................
10.11 Capacité d’enregistrement d’une piste
..............................................................................................................
10.12 Notation hexadécimale
.................................................................................... 19
10.13 Caractères de detection d’erreur (EDC)
........................................................................................................................
11 Agencement des pistes
........................................................................................................................
11 .l Intervalle d’index
............................................................................................................
11.2 Identificateur de secteur
..................................................................................................
11.2.1 Marque d’identificateur
..................................................................................................
11.2.2 Identificateur d’adresse
...........................................................................................................
11.3 Intervalle d’identificateur
.........................................................................................................................
Il.4 Bloc de donnees
........................................................................................................
11.4.1 Marque de donnees
.............................................................................................................
11.4.2 Zone de données
........................................................................ 21
11.4.3 Caract&es de détection d’erreur (EDC)
.................................................................................................
11.5 Intervalle de blocs de donnees
11.6 Intervalle de piste .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
12 Représentation cod6e des données
........................................................................................................................
12.1 Codage en octets
............................................................................................................................
12.2 Codage binaire
Annexes
A Essai de conformité .
.................................................................................
B Mesurage du taux de lumiére transmise
.......................................................... 33
C Méthode de Mesurage de la largeur de piste effective
....... 34
D Mode opératoire et équipement de mesurage de l’espacement de transition de flux
............................... 36
E Séparateurs de données pour le décodage d’un enregistrement MFM
.................................................. 37
F
Mise en œuvre des caractères de détection d’erreur (EDC)
......................................................................... 38
G Gabarit d’essai de distorsion de la cartouche
.......................................................................... 39
H Méthode de mesurage du décalage de crête
............................................... 43
Tête et amplificateur de lecture pour les essais fonctionnels
J
Mode opératoire pour déterminer le courant d’enregistrement d’essai et le courant
K
..................................................................................................................
d’effacement d’essai
iv
ISO/CEI 10994:1992(F)
@ ISO/CEI
Avant-propos
L’ISO (Organisation internationale de normalisation) et la CEI (Commission électrotechnique
internationale) forment ensemble un système consacré à la normalisation internationale considérée
comme un tout. Les organismes nationaux membres de I’ISO ou de la CEI participent au
développement des Normes internationales par l’intermédiaire des comité+ techniques créés par
l’organisation concernée afin de s’occuper des différents domaines particuliers de l’activité technique.
Les comités techniques de I’ISO et de la CEI collaborent dans des domaines d’intérêt commun. D’autres
organisations internationales, gouvernementales ou non gouvernementales, en liaison avec I’ISO et la
CEI participent également aux travaux.
Dans le domaine des technologies de l’information, I’ISO et la CEI ont créé un comité technique mixte,
I’ISO/CEI JTC 1. Les projets de Normes internationales adoptés par le comité technique mixte sont
soumis aux organismes nationaux pour approbation, avant leur acceptation comme Normes
internationales. Les Normes internationales sont approuvées conformément aux procédures qui
requiérent l’approbation de 75 % au moins des organismes nationaux votants.
La Norme internationale lSO/CEI 10994 a été élaborée par l’Association européenne de constructeurs de
calculateurs électroniques (sous l’appellation Norme ECMA-147) et été adoptée SOUS la procédure
spéciale «d’approbation rapide)) par le comité technique mixte lSO/CEI JTC 1, Technologies de
/‘i&rmation parallèlement à son approbation par les comités membres de I’ISO et de la CEI.
Les annexes A à D et G à K font partie intégrante de la présente Norme internationale. Les annexes E et F
sont données uniquement a titre d’information.
Page blanche
NORME INTERNATIONALE ISO/CEI 10994:1992 (F)
Technologies de l’information -
Échange de données sur cartouches à disquette
de 90 mm utilisant un enregistrement à modulation
de fréquence modifiée à 31 831 ftprad sur 80 pistes
Type ISO 303
sur chaque face -
Section 1 - Généralités
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques des cartouches à disquette de 90 mm,
enregistrées a 31 831 ftprad, en utilisant un enregistrement à modulation de fréquence modifiée sur 80
pistes, sur chaque face. De telles cartouches sont identifiées comme type ISO 303.
Elle prescrit les caractéristiques mécaniques, physiques et magnétiques de façon à assurer I’interchan-
geabilité physique entre les systèmes de traitement de l’information.
Elle prescrit également la méthode d’enregistrement, la qualité des signaux enregistrés, l’implantation
et le schéma des pistes.
Avec la Norme internationale ISO 9293, la présente norme assure l’échange complet des données entre
systèmes de traitement de l’information.
2 Conformité
Une cartouche à disquette de 90 mm est en conformité avec la présente norme internationale si elle
satisfait à toutes les exigences requises indiquées ci-après.
3 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la présente Norme internationale. Au moment de la publication, les
éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d’appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de I’ISO possè-
dent le registre des Normes internationales en vigueur à un moment donné.
ISO 683-13:1986, Aciers pour traitement thermique, aciers alliés et aciers pour décolletage - Partie 73 :
Aciers corrodés inoxydables.
ISO 8860-1:1987, Traitement de /‘information -Échange de données sur cartouches à disquette de 90 mm
(3,5 in) utilisant un enregistrement à modulation de fréquence modifiée (MFM) à 7 958 fiprad sur 80 pistes
sur chaque face - Partie 1: Caractéristiques dimensionnelles, physiques et magnétiques.
ISO 8860-2: 1987, Traitement de /‘information -Échange de données sur cartouches à disquette de 90 mm
(3,5 in) utilisant un enregistrement à modulation de fréquence modifiée (MFM) à 7 958 ftprad sur 80 pistes
Partie 2 : Schéma de piste.
sur chaque face -
ISO 9293:1987, Traitement de l’information - Volume et structure de fichiers des cartouches à disquette
pour l’échange d’information.
ISO/CEI 10994:1992 (F)
- Échange de données sur cartouches à
ISO 9529-1:1989, Systèmes de traitement de l’information
disquette de 90 mm (3,5 in) utilisant un enregistrement à modulation de fréquence modifiée à 15 9 16 ftprad
sur 80 pistes sur chaque face - Partie 7 : Caractéristiques dimensionnelles, physiques et magnétiques.
ISO 9529-2: 1989, Systèmes de traitement de l’information - Échange de données sur cartouches à dis-
quette de 90 mm (3,5 in) utilisant un enregistrement à modulation de fréquence modifiée à 75 916 fiprad
sur 80 pistes sur chaque face - Part;e 2 : Schéma de piste.
ISO 9983: 1989, Systèmes de traitement de /‘information -Désignation des cartouchesà disquettes vierges.
4 Définitions
Pour les besoins de la présente norme internationale, les définitions suivantes s’appliquent.
: L’amplitude moyenne du signal pour une piste est la moyenne
4.1 amplitude moyenne du signal
arithmétique des tensions de sortie mesurées crête à crête sur l’ensemble de la piste.
4.2 boîtier : Enveloppe protectrice comprenant un mécanisme d’obturation, un trou d’identification et
un trou d’inhibition d’écri,ture.
Le sens de rotation doit être le sens inverse des aiguilles d’une montre,
4.3 sens de rotation :
lorsqu’on regarde la face 0.
4.4 disque : Disquette qui, sur la ou les faces spécifiées, reçoit et garde les signaux magnétiques
destinés à I’entrée/sortie et à la mémorisation.
4.5 taux d’effacement : Le taux d’effacement est le rapport (pourcentage) de l’amplitude moyenne
résiduelle de signal, après effacement du signal originel, à l’amplitude moyenne originelle de signal
sur la piste et à la densité de la transition de flux spécifiées.
4.6 formatage : Écriture de l’information de controle appropriée déterminant les cylindres physiques
et les adresses d’enregistrements physiques sur les faces de la disquette.
: Dispositif de centrage et de référence fixé au centre du disque et permettant de
4.7 moyeu
transmettre le couple à ce dernier. II assure le centrage du disque sur l’unité de lecture-écriture dans
une position angulaire unique.
4.8 au contact : Condition de fonctionneme nt dans laquelle la surface magnétique du disque est en
magnétiques.
contact physique avec les têtes
4.9 index : Signal produit dans le transducteur d’index de l’unité de lecture-écriture par la broche une
fois par tour.
information initialement exigée
4.10 initialisation : Écriture de toute sur la cartouche à disquette
avant le commencement de l’utilisation générale, par exemple l’étiquette de volume.
4.11 ligne d’accès : Ligne droite décrite par le centre de l’entrefer de la tête de lecture-écriture
positionnée de la piste 00 à la piste 79.
4.12 garniture : Matériau approprié positionné entre la cartouche et le disque pour assurer le
nettoyage et la protection contre I’abrasion.
ISO/CEI 10994: 1992 (F)
: Cartouche à disquette de référence choisie comme
4.13 cartouche a disquette de référence étalon
étalon pour les champs de référence, les amplitudes des signaux, la résolution, le décalage de crête et
le champ d’effacement de référence. Les pistes 00 et 79, sur les deux faces, sont déclarées pistes de
référence.
Les pistes de référence sont étalonnées à 300 tourshnin.
Cet étalon a été établi par le Physikalisch-Technische Bundesanstalt (PTB) Bundesallee 100, D-3300 Brunswick,
NOTE 1 -
Allemagne.
: Le champ d’effacement de référence est le champ continu
4.14 champ d’effacement de référence
qui produit un taux d’effacement de 5 %, lorsque la mesure est effectuée à partir de la cartouche
étalon de référence.
II y a deux champs d’effacement de référence, un pour chaque face.
: Le champ de référence est le champ caractéristique de la cartouche étalon
4.15 champ de référence
de référence. Il y a deux champs de référence, un pour chaque face.
4.16 cartouche B disquette de référence secondaire : Cartouche à disquette dont les caractéristiques
sont connues et établies en fonction de celles de la cartouche étalon de référence.
NOTE 2 - Des cartouches à disquette de référence secondaire peuvent être commandées au PTB, Lab. 141,sous le numéro de
référence 10994 jusqu’en 2001.
Elles sont sensées être utilisées pour l’étalonnage de routine de cartouches tertiaires.
4.17 obturateur : Dispositif qui découvre les fenêtres de la tête lors de l’insertion et les recouvre
automatiquement lorsqu’on retire la cartouche de l’unité d’écriture-lecture.
4.18
face : La face 0 est celle engagée par la broche. La face 1 est la face opposée.
4.19 amplitude de référence normalisée : Les amplitudes de référence normalisées (SRAS) sont les
amplitudes moyennes des signaux obtenus sur les pistes de référence de la cartouche à disquette de
référence étalon utilisant le courant d’enregistrement d’essai.
Il y a quatre SRAS, deux pour chaque face :
SRA-1 fest l’amplitude moyenne du signal d’un enregistrement écrit en utilisant lfsur la piste 00.
SRA-2f est l’amplitude moyenne du signal d’un enregistrement écrit en utilisant 2f sur la piste 79.
4.20 courant d’effacement d’essai : Courant d’effacement compris entre 148 et 152 % du courant
d’effacement qui produit le champ d’effacement de référence à la fréquence d’essai 1 f sur la piste 00.
4.21 courant d’enregistrement d’essai : Courant compris entre 198 et 202 % du courant qui produit le
champ de référence à 2f sur la piste 79. II y a deux courants d’enregistrement d’essai, un pour chaque
face.
: Champ minimum d’enregistrement qui, lorsqu’il est appliqué à une
4.22 champ caractéristique
cartouche à disquette, provoque une amplitude moyenne de signal égal à 95 % du maximum de
l’amplitude moyenne du signal lorsqu’il est pris en fonction du champ d’enregistrement, sur la piste et
à la densité de transition de flux spécifiées.
ISO/CEI 109943992 (F)
5 Description générale
5.1 Figures
mise en muvre de la cartouche à disquette est présenté schématiquement sur les
Un exemple de
figures ci-jointes
montre sur la face 0 des sections transversales élargies à travers les trous de positionne-
- la figure 7
ment;
- la figure 8 montre la face 1 ;
- la figure 9 montre a une plus grande échelle la partie supérieure de la face 0 sans obturateur ;
- la figure 10 montre le disque avec son moyeu ;
- la figure 11 montre l’interface entre la cartouche et l’unité d’écriture-lecture.
5.2 Élément principaux
Les cléments principaux de la cartouche à disquette sont :
- le disque,
- la garniture,
- le boîtier.
5.3 Description
La cartouche est de forme essentiellement carrée. Elle comporte un trou central sur une face, une
fenêtre d’accès de tête sur les deux faces, un trou d’identification et un trou d’inhibition d’écriture.
La garniture est placée entre le boîtier et le disque. Elle comprend deux couches de matériau entre
lesquelles le disque est maintenu.
Le disque possède un trou central muni d’un moyeu métallique.
Section 2 - Environnement, caractéristiques mécaniques et physiques
6 Exigences générales
6.1 Environnement et transport
6.1.1 Environnement d’essai
Les essais et mesurages effectués sur la cartouche pour vérifier les exigences de la présente Norme
internationale doivent être réalisés dans les conditions suivantes :
température :23 OC+2 OC
humidité relative
:40 % à 60 %
conditionnement avant l’essai : 24 heures minimum
Pour les essais spécifiés en 9.3, la température et l’humidité relative doivent être mesurées aux
environs immédiats de l’unité d’écriture-lecture de la cartouche. Pour tous les autres essais, la
température et l’humidité relative doivent être mesurées aux environs immédiats de la cartouche.
Le champ magnétique parasite en tout point de la surface du disque, y compris celui dû à l’effet de
concentration de la tête d’enregistrement, ne doit pas dépasser 4000 A/m.
ISO/CEI 10994:1992 (F)
6.1.2 Environnement de fonctionnement
Les cartouches utilisées pour l’échange d’information doivent fonctionner dans les conditions suivantes :
température : 10 OC à 51,5 OC
: 20 % à 80 %
humidité relative
température du thermomètre humide : moins de 29 OC
La température et l’humidité relative doivent être mesurées aux environs immédiats de la cartouche. Il
est recommandé que le gradient de température ne dépasse pas 20 OC par heure et également que les
conditions de température et d’humidité relative en lecture ne soient pas en opposition extrême avec
celles d’enregistrement.
Il ne doit y avoir aucune condensation sur OU dans la cartouche.
Le champ magnétique parasite en tout point de la surface du disque, y compris celui qui est dû à l’effet
de concentration de la tête d’enregistrement, ne doit pas dépasser 4000 A/m.
6.1.3 Environnement de stockage
Pendant le stockage, les cartouches doivent être conservées dans les conditions suivantes :
température : 4 “C à 53 OC
humidité relative : 8 % à 90 %
Le champ magnétique parasite environnant ne doit pas dépasser 4000 A/m. II ne doit pas y avoir de
condensation sur ou dans la cartouche.
NOTE 3 - Les cartouches stockées à des températures et à des taux d’humidité supérieurs aux conditions de
fonctionnement peuvent présenter des caractéristiques de fonctionnement dégradées. Avant utilisation, il convient
de soumettre de telles cartouches à une période de conditionnement d’au moins 24 heures dans un
environnement de fonctionnement.
6.1.4 Transport
La responsabilité concernant les précautions adéquates à prendre pendant le transport incombe à
l’expéditeur. La cartouche doit se trouver dans un emballage de protection, exempt de poussière ou de
corps étranger. Il est recommandé de laisser un espace suffisant entre elle et la surface externe de
l’emballage final, afin que tout risque d’effacement dû aux champs magnétiques parasites soit
négligeable.
Il est recommandé de ne pas dépasser les conditions suivantes :
température : - 40 OC à 60 OC
gradient maximal de température : 20 OC par heure
humidité relative :8%à90%
Il ne doit y avoir aucune condensation sur ou dans la cartouche.
6.2 Matériaux
6.2.1 Boîtier
Le boîtier peut être fabriqué avec n’importe quel matériau approprié de façon à satisfaire aux exigences
de 7.7.
6.2.2 Garniture
Le matériau de la garniture doit pouvoir retenir la poussière ou des débris sans dommage pour le
disque.
ISO/CEI 10994:1992 (F)
6.2.3 Disque
Le disque peut être fabrique dans n’importe quel matériau approprié (polyéthylène téréphtalate biaxial,
par ex.), revêtu, sur les deux faces, d’une couche flexible de matériau magnétique (du ferrite de
baryum, par ex.).
6.2.4 Moyeu
Le moyeu doit être fait de n’importe quel matériau approprié (un alliage d’acier inoxydable conforme à
I’ISO 683/13, type 8, par ex.).
7 Caractéristiques dimensionnelles
Les dimensions de la cartouche se rapportent à deux axes de référence X et Y. Ce sont deux lignes dans
l’espace qui se coupent à angle droit. Le plan qu’elles définissent est le plan de référence XY de la car-
touche.
7.1 Boîtier
7.1.1 Forme (figure 7)
Le boîtier a une forme rectangulaire, ses faces doivent être
L, = 94,0 mm k 0,3 mm
+ 0,4 mm
L, = 90,O mm
- 0,l mm
Le rayon de trois de ses coins doit être
R, = 2,0 mm k 1,0 mm
L’angle de son quatrième coin doit être
CO = 45Ok 2O
7.1.2 Épaisseur
Dans la zone s’étendant à 8,5 mm de chacun des deux bords, comme le montre la figure 8, l’épaisseur
du boîtier doit être
E, = 3,3 mm + 0,2 mm
Lorsque la cartouche est insérée dans le gabarit d’essai spécifie à l’annexe G, une force maximale de
0,2 N, appliquée au centre du bord arriere doit permettre à la cartouche de passer au travers du gabarit.
Le rayon du bord doit être
R2 = 0,40 mm $I 0,25 mm
7.1.3 Trou d’accès au moyeu (figure 7)
Sur la face 0, il doit y avoir un trou d’accès au moyeu dont le diamètre doit être
D, = 26,50 mm min.
La position du centre de ce trou doit être défini par
5 = 40,OO mm * 0,15 mm
L, = 31,00 mm + 0,15 mm
ISO/CEI 10994: 1992 (F)
7.1.4 Trous de positionnement (figures 7 et 9)
7.1.4.1 Trou de positionnement primaire
Le centre du trou de positionnement primaire doit se trouver à l’intersection des axes de référence X et Y.
Son diamètre doit être
D2 = 3,6 mm + 0,l mm
Les dimensions de sa section (voir coupe A-A sur la figure 7) doivent être
DB = 1,5 mm min.
LB = 0,2 mm If: 0,l mm
Lg= l,o mm min.
L,, = 2,5 mm min.
7.1.4.2 Trou de positionnement secondaire
Le centre du trou de positionnement secondaire doit être sur l’axe de référence X, sa distance de l’axe
de référence Y devant être :
L, = 80,O mm + 0,2 mm
II doit être de forme essentiellement rectangulaire. Son axe court doit être (coupe B-B sur la figure 7)
Ls = 3,6 mm + 0,l mm
Son axe long doit être
LT = 4,4 mm k 0,2 mm
Les dimensions D3, LB, L, et L,, de la coupe du trou de positionnement secondaire sont spécifiées en
7.1.4.1.
7.1.5 Zone d’étiquetage
7.151 Face 0 (figure 7)
Les emplacements et dimensions de la zone d’étiquetage de la face 0 doivent être définis par
L,, = 3,5 mm min.
L,, = 76,5 mm max.
L,, = 60,O mm min.
7.1.5.2 Face 1 (figure 8)
Les emplacements et dimensions de la zone d’étiquetage de la face 1 doivent être définis par
L,, = 3,5 mm min.
L,, = 76,5 mm max.
L,, = 20,O mm min.
ISO/CEI 10994: 1992 (F)
7.1.6 Fenêtres d’accès des têtes (figure 9)
Les emplacements et dimensions des deux fenêtres d’accès des têtes sont spécifies par la même série
de cotes.
7.1.6.1 Emplacement
L’emplacement des fenêtres d’actes des têtes doit être défini par
L,, = 12,3 mm min.
L,, = 11,5 mm min.
L,, = 35,5 mm rf: 0,2 mm
7.1.6.2 Dimensions
La largeur des fenêtres d’accès des tetes doit être
L,, = 9,00 mm k 0,20 mm
Le rayon de leurs coins doit être
R3 = 0,5 mm * 0,l mm
Le rayon de leur arête supérieure doit être
R, = 0,5 mm k 0,l mm
7.1.7 Trou d’inhibition d’écriture (figure 8)
7.1.7.1 Emplacement
Le centre du trou d’inhibition d’écriture doit se trouver sur l’axe de référence Y, sa distance de l’axe de
référence X devant être
L,g = 67,75 mm + 0,25 mm
7.1.7.2 Dimensions
Les dimensions du trou d’inhibition d’ecriture doivent être
L,, = 3,5 mm min.
L,, = 4,0 mm min.
7.1.7.3 Utilisation
Le trou d’inhibition d’écriture est prévu pour être utilisé soit avec un commutateur mécanique soit avec
un détecteur optique, de façon que l’écriture sur le disque ne soit possible que lorsque le trou est
couvert. Lorsqu’il est recouvert, le dispositif de fermeture ne doit pas dépasser du plan de référence ni
dévier de plus de 0,3 mm du plan de référence à l’intérieur du boîtier sous l’action d’une force de 3 N.
Même lorsque le trou est couvert, le facteur de transmission de la lumière de la zone du trou
d’inhibition d’écriture ne doit pas dépasser 1 %, lorsqu’on le mesure avec un système optique, tel que
décrit à l’annexe B.
ISO/CEI 10994: 1992 (F)
7.1.8 Trou d’identification (figures 7 et 8)
Le trou d’identification est prévu pour différencier la cartouche à disquette spécifiée par la présente
norme internationale et celle spécifiée par les normes internationales ISO 8860 et ISO/CEI 9529.
- Aucune spkification n’étant donnée dans les normes internationales ISO 8860 et ISO/CEI 9529 pour l’opacité du
NOTE 4
boîtier, il est recommandé que la détection du trou d’identification se fasse par des moyens mécaniques.
7.1.8.1 Emplacement
La position du centre du trou d’identification doit être spécifiée par L, et
L,, = 62,25 mm k 0,25 mm
7.1.8.2 Dimensions
Les dimensions du trou d’identification doivent être
L, = 3,5 mm min.
L,, = 4,0 mm min.
7.1.9 Profil de l’arête de l’obturateur du boîtier (figures 7 et 9)
L’arête sur laquelle l’obturateur est monté doit avoir un profil défini par les cotes suivantes :
L,, = 80,O mm i 0,2 mm
L,, = 76,0 mm + 0,3 mm
L24 = 68,0 mm zk 0,3 mm
L25 = 64,50 mm $r: 0,35 mm
L,, = 57,00 mm k 0,35 mm
L,, = 55,5 mm + 0,6 mm
$8 = 33 mm min.
L,, = 17,5 mm + 0,2 mm
ho = 17,00 mm f 0,15 mm
51 = 15,50 mm k 0,25 mm
L,, = 12,50 mm + 0,25 mm
a= 45Y 20
p = 135O t 2*
a= 45°k20
ISO/CEI 10994: 1992 (F)
7.1.10 Obturateur (figures 8 et 9)
L’obturateur doit glisser lors de l’insertion de la cartouche dans l’unité de façon à découvrir les fenêtres
d’accès des têtes et se fermer automatiquement lorsqu’on enlève la cartouche. La résistance maximale
en position complètement ouverte doit être de 1 N et la force minimale en position complètement
fermée doit être de 0,2 N.
La trajectoire selon laquelle l’obturateur peut se déplacer est définie par L,5 et $8.
L’obturateur en position ouverte, la distance entre son bord d’attaque et l’axe de référence Y doit être
h2 = 53,75 mm + 1,25 mm
La largeur des fenêtres de l‘obturateur doit être
b3 = 12,0 mm k 0,2 mm.
- L’unité d’écriture-lecture doit être munie d’un mécanisme grâce auquel l’insertion correcte de la cartouche dans
NOTE 5
l’unité permet à l’obturateur de glisser de façon à découvrir les fenêtres d’accès des têtes.
7.2 Garniture
Aucune partie de la garniture ne doit dépasser de plus de 0,2 mm dans les fenêtres d’accès des têtes.
7.3 Disque (figure 10)
7.3.1 Diamètre
Le diamètre du disque doit être
D4 = 85,8 mm k 0,2 mm
7.3.2 Épaisseur
L’épaisseur du disque doit être
E2 = 0,080 mm + 0,008 mm
7.4 Moyeu (figure 10)
Le moyeu doit avoir une partie centrale et une bride.
7.4.1 Dimensions
Le diamètre de la partie centrale doit être
+ 0,OO mm
D5 = 25,00 mm
- 0,15 mm
Le diamètre de la bride doit être
0,=31,15 mm max.
La distance entre la surface de la partie centrale du moyeu et la surface de la face 0 du disque doit être
b4 = 1,36 mm + 0,lO mm
lorsqu’on la mesure avec un rayon R7
RT = 14 mm nominal
ISO/CEI 10994:1992 (F)
7.4.2 Trous d’orientation du moyeu (figure 10)
Le moyeu doit avoir deux trous d’orientation, le premier étant en son centre, le second décentré.
7.4.2.1 Premier trou d’orientation
Le premier trou d’orientation doit avoir une forme carrée définie par
h5 = 4,00 mm min.
La position du centre de rotation du disque est définie par
5s = 1,9955 mm
mesurée sur les deux faces du trou. Ce centre de rotation doit se situer dans les 0,5 mm du centre
géométrique du disque.
Le rayon des quatre coins de ce trou doit être
R5 = 1,0 mm * 0,3 mm
7.4.2.2 Second trou d’orientation
La position et les dimensions des côtés du second trou d’orientation rectangulaire sont déterminées par
rapport à deux lignes radiales A et B perpendiculaires entre elles. Leur position doit être spécifiée par
y= 15O+3O
La longueur des côtés de ce trou doit être
b7 = 8,0 mm -t 0,3 mm
58 = 4‘5 mm min.
Ces côtés doivent être parallèles aux lignes A et B, respectivement à une distance :
bg = 2,0 mm * 0,2 mm
L, = 10,OO mm k 0,15 mm
Le rayon d’un coin de ce trou doit être
Rs = 2,0 mm + 0,l mm
Le rayon des trois autres coins doit être
R, = 1,0 mm + 0,3 mm
7.5 Encoches de manutention optionnelles (figures 7 et 8)
Deux encoches de manutention sont admises. Si elles existent, elles doivent satisfaire aux exigences
suivantes.
Leurs centres doivent se trouver sur une ligne parallèle à l’axe de référence X et située au-dessus de
celui-ci, à une distance :
L,, = 7,50 mm + 0,15 mm
Leurs dimensions doivent être
L42 = 3,0 mm min.
L,, = 4,2 mm t 0,2 mm
Leur position au-dessous du plan de référence doit être
L,, = 2,0 mm min.
ISO/CEI 10994:1992 (F)
7.6 Interface entre la cartouche et l’unit6 d’kriture-lecture
Comme représenté à la figure 11, la broche de l’unité d’écriture-lecture entre dans la cartouche insérée,
une force d’attraction magnétique maintenant le moyeu contre cette broche. Dans cette position, la
distance entre la surface du moyeu sur la face 0 et le plan XY doit être
L,, = 0,3 mm nominal
Les dimensions interieures du boîtier sur la face 1 doivent être
D, = 7,0 mm min.
f3 = 1,3 mm + 0,l mm
à l’exception de la zone annulaire définie par L47 et L4& OÙ I’épaiSSeur doit être
E4 = 2,5 mm max.
L, doit être suffisamment grand pour que la circonférence du disque ne touche pas les arêtes internes
du boîtier. La valeur de L,,, spécifiée ci-dessous, est une valeur recommandée ; elle est donc donnée
sans tolérance
L,, = 22,6 mm
Lb8 = 21,7 mm + 0,2 mm
7.7 Conformitb
Lorsque la cartouche est encastree de la manière spécifiée à l’annexe A, elle doit être en contact avec
les montants Pl à P4.
8 Caractéristiques physiques
8.1 Inflammabilité
Les composants du disque, du boîtier et de la garniture doivent être constitués de matériaux qui, après
allumage à la flamme d’une allumette, ne continuent pas à brûler dans une atmosphère chargée de
dioxyde de carbone.
8.2 Coefficient de dilatation thermique linéique du disque
Le coefficient de dilatation thermique du disque doit être
(17 + 8) x 10e6 par OC
8.3 Coefficient de dilatat
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
