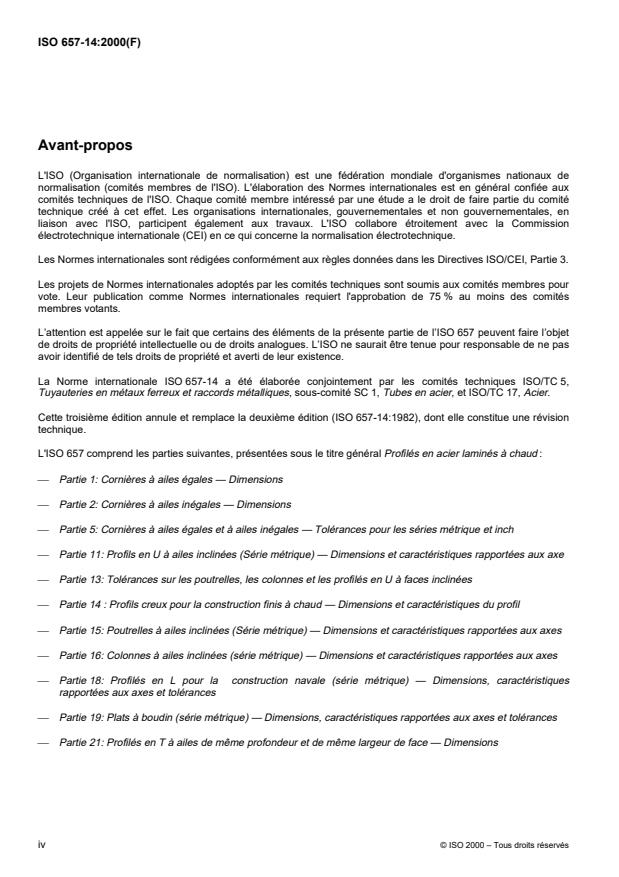

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente partie de l’ISO 657 peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas
avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 657-14 a été élaborée conjointement par les comités techniques ISO/TC 5,
Tuyauteries en métaux ferreux et raccords métalliques, sous-comité SC 1, Tubes en acier,etISO/TC17, Acier.
Cette troisième édition annule et remplace la deuxième édition (ISO 657-14:1982), dont elle constitue une révision
technique.
L'ISO 657 comprend les parties suivantes, présentées sous le titre général Profilés en acier laminés à chaud :
� Partie 1: Cornières à ailes égales — Dimensions
� Partie 2: Cornières à ailes inégales — Dimensions
� Partie 5: Cornières à ailes égales et à ailes inégales — Tolérances pour les séries métrique et inch
� Partie 11: Profils en U à ailes inclinées (Série métrique) — Dimensions et caractéristiques rapportées aux axe
� Partie 13: Tolérances sur les poutrelles, les colonnes et les profilés en U à faces inclinées
� Partie 14 : Profils creux pour la construction finis à chaud — Dimensions et caractéristiques du profil
� Partie 15: Poutrelles à ailes inclinées (Série métrique) — Dimensions et caractéristiques rapportées aux axes
� Partie 16: Colonnes à ailes inclinées (série métrique) — Dimensions et caractéristiques rapportées aux axes
� Partie 18: Profilés en L pour la construction navale (série métrique) — Dimensions, caractéristiques
rapportées aux axes et tolérances
� Partie 19: Plats à boudin (série métrique) — Dimensions, caractéristiques rapportées aux axes et tolérances
� Partie 21: Profilés en T à ailes de même profondeur et de même largeur de face — Dimensions
iv © ISO 2000 – Tous droits réservés

NORME INTERNATIONALE ISO 657-14:2000(F)
Profilés en acier laminés à chaud —
Partie 14:
Profils creux pour la construction finis à chaud — Dimensions et
caractéristiques du profil
1 Domaine d'application
La présente partie de l’ISO 657-14 spécifie les tolérances pour les profils creux de construction finis à chaud de
section circulaire, carrée ou rectangulaire, ainsi que les dimensions et les caractéristiques du profil pour toute une
gamme de dimensions standards.
NOTE Pour les conditions techniques de livraison, voir l’ISO 630-2.
2 Référence normative
Le document normatif suivant contient des dispositions qui par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente partie de l'ISO 657. Pour les références datées, les amendements ultérieurs
ou les révisions de telles publications ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur
la présente partie de l'ISO 657 sont invitées à rechercher la possibilité d'appliquer l’édition la plus récente du
document normatif indiqués ci-après. Pour les références non datées, la dernière édition du document normatif en
référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes internationales en
vigueur.
ISO 630-2, Aciers de construction — Partie 2: Conditions techniques de livraison pour profils creux de construction
finis à chaud.
3 Termes et définitions
Pour les besoins de la présente partie de l’ISO 657, les termes et définitions donnés dans l’ISO 630-2 s'appliquent.
4 Symboles
Les symboles utilisés dans la présente partie de l’ISO 657 sont donnés dans le Tableau 1.
Tableau 1 — Symboles
Symboles Unité Définition
A Aire de la section transversale
cm
A Surface superficielle linéique
m /m
s
B mm Longueur nominale des côtés du profil creux de section carrée. Longueur nominale du côté
le plus court des profils creux de section rectangulaire
C ; C mm Longueur du profil d’arrondi externe d’un profil creux de section carrée ou rectangulaire
1 2
C 3
Module de torsion
t cm
D
mm Diamètre extérieur nominal d’un profil creux de section circulaire
D ; D mm Diamètre extérieur maximal et minimal d’un profil creux de section circulaire mesuré dans le
max min
même plan
e mm Écart de rectitude
H
mm Longueur nominale du côté le plus long d’un profil creux de section rectangulaire
I Moment d'inertie de flexion
cm
I Moment d'inertie de torsion (moment d’inertie polaire pour les profils creux de section
cm
t
circulaire seulement)
i
cm Rayondegiration
L mm Longueur
M kg/m Masse linéique
O % Ovalisation
R mm Rayon d’arrondi extérieur d'un coin d’un profil creux de section carrée ou rectangulaire
T
mm Épaisseur nominale
V
mm Vrillage total
V mm Vrillage mesuré à l’extrémité du profil
W Module de flexion élastique
cm
el
W 3
Module de flexion plastique
pl cm
x mm Concavité d’une face d’un profil creux de section carrée ou rectangulaire
x mm Convexité d’une face d’un profil creux de section carrée ou rectangulaire
XX — Axe orthogonal, axe principal d’un profil creux de section rectangulaire
YY — Axe orthogonal, axe secondaire d’un profil creux de section rectangulaire
Degrés Angle situé entre les faces contiguës d’un profil creux de section rectangulaire ou carrée
�
5 Informations à fournir par l’acheteur
5.1 Informations obligatoires
Les informations suivantes contenues dans la présente partie de l’ISO 657 doivent être fournies par l’acheteur lors
de l’appel d’offres et de la commande:
a) le type de longueur, la gamme de longueurs ou la longueur (voir Tableau 3);
b) les dimensions (voir article 8).
NOTE Ces informations sont incluses dans la liste d’informations à fournir par l’acheteur, et contenues dans
l’ISO 630-2:1999, 5.1.
5.2 Options
Une option est spécifiée dans la présente partie de l’ISO 657. Au cas où l’acheteur n’indique pas dans la
commande ou l’appel d’offres qu’il souhaite voir cette option mise en œuvre, les produits doivent être livrés
conformément aux spécifications de base (voir 5.1).
2 © ISO 2000 – Tous droits réservés

�150
Option 1: La tolérance sur la longueur approchée doit être de mm (voir Tableau 3).
6 Tolérances
6.1 Les tolérances sur les dimensions et masses des profils creux pour la construction finis à chaud ne doivent
pas dépasser les valeurs données dans le Tableau 2 pour la forme et la masse, dans le Tableau 3 pour la
longueur, et, dans le cas des profils creux soudés à l'arc immergé sous flux en poudre, dans le Tableau 4 pour la
hauteur du cordon de soudure interne et externe.
6.2 Les coins internes des profils creux de section rectangulaire et carrée doivent être arrondis.
NOTE Le profil d’arrondi interne n’est pas spécifié.
7 Mesurage de la dimension et de la forme
7.1 Généralités
Toutes les dimensions extérieures y compris l'ovalisation doivent être mesurées à une distance de l’extrémité du
profil creux non inférieure à D pour les profils de section circulaire, à B pour les profils de section carrée ou à H
pour les profils de section rectangulaire, avec une distance minimale de 100 mm.
7.2 Dimensions extérieures
Pour les profils creux de section circulaire, le diamètre D doit être mesuré. Un pied à coulisse, un mètre-ruban ou
tout autre dispositif approprié peut être utilisé à la discrétion du fournisseur.
Les dimensions B et H doivent être mesurées à une position de moins de 5 mm à partir du début du profil d’arrondi
externe, comme représenté à la Figure 1.
7.3 Épaisseur
L’épaisseur T des profils creux soudés doit être mesurée à une position non inférieure à 2T de la soudure.
Les positions limites de section transversale pour le mesurage de l’épaisseur des profils creux de section
rectangulaire et carrée sont représentées à la Figure 1.
NOTE L’épaisseur est généralement mesurée à une distance de la moitié du diamètre extérieur ou du côté le plus long à
partir de l’extrémité du profil.
7.4 Ovalisation
Le pourcentage d’ovalisation O d’un profil creux de section circulaire doit être calculé à l'aide de l’équation
suivante:
DD�
max min
O� � 100
D
7.5 Concavité et convexité
La concavité x ou la convexité x des faces d’un profil creux de section carrée ou rectangulaire doit être mesurée
1 2
comme indiqué à la Figure 2.
Le pourcentage de concavité ou de convexité doit être calculée comme suit:
x x x x
12 1 2
��100 ; 100 ;��100 ; 100
B B H H
où B et H sont les longueurs des faces comportant la concavité x ou la convexité x .
1 2
7.6 Rectangularité des côtés
L’écart de rectangularité des côtés d’un profil creux de section carrée ou rectangulaire est défini comme l'écart
entre 90° et l'angle �, comme indiqué à la Figure 3.
7.7 Profil d’arrondi externe
7.7.1 L'arrondi extérieur d'un coin d’un profil creux de section carrée ou rectangulaire doit être mesuré selon
7.7.2 ou 7.7.3, à la discrétion du fournisseur.
7.7.2 Mesurer le rayon d’arrondi externe R. Utiliser une pige à rayon ou tout autre dispositif approprié.
7.7.3 La longueur du profil d’arrondi externe (C et C à la Figure 4) doit être mesurée.
1 2
7.8 Vrillage
7.8.1 Le vrillage total V d’un profil creux de section rectangulaire ou carrée doit être déterminé conformément à
7.8.2 ou 7.8.3, à la discrétion du fournisseur.
7.8.2 Placer le profil creux à plat sur une surface horizontale avec un côté à une extrémité appuyé à plat contre
la surface. Déterminer la différence de hauteur V entre les deux coins inférieurs par rapport à la surface horizontale
à l’extrémité opposée du profil creux (voir Figure 5).
7.8.3 Mesurer le vrillage total à l'aide d'un niveau à bulle d’air et d'une jauge micrométrique (vis) ou tout autre
dispositif approprié. La longueur de référence du niveau à bulle d’air doit correspondre à la distance comprise entre
l’intersection d'un côté plan et le profil d’arrondi externe (voir Figure 6). Le vrillage total V représente la différence
entre les valeurs V (voir Figure 6) mesurées à chaque extrémité du profil.
7.9 Rectitude
L’écart de rectitude e de toute la longueur d’un profil creux doit être mesuré au point de départ maximal du profil
creux à partir d’une ligne droite reliant ses deux extrémités comme représenté à la Figure 7. Le pourcentage de
l’écart de rectitude doit être calculé comme suit:
e
� 100
L
8 Dimensions et caractéristiques du profil
Les dimensions des sections nominales et les caractéristiques pour une gamme de dimensions standards de
profils creux pour la construction finis à chaud sont données dans le Tableau 5 pour les profils de section circulaire,
dans le Tableau 6 pour les profils de section carrée, et dans le Tableau 7 pour les profils de section rectangulaire.
Les caractéristiques du profil ont été calculées à partir des formules données dans l’annexe A. D’autres dimensions
et épaisseurs peuvent être fournies.
4 © ISO 2000 – Tous droits réservés

Tableau 2 — Tolérances
Caractéristique Profils creux de section circulaire Profils creux de section carrée et
rectangulaire
Dimensions extérieures (D, B, H)
� 1 % avec un minimum de � 1 % avec un minimum de
� 0,5 mm et un maximum de � 0,5 mm
� 10 mm
a, b
Épaisseur T
� 10 %
Ovalisation O au maximum 2 % du diamètre —
nominal pour les profils creux dont le
rapport diamètre/épaisseur ne
c
dépasse pas 100
d
—1%
Concavité/convexité
Rectangularité des côtés — 90° � 1°
Profil d’arrondi externe — 3T maximum à chaque coin
e
(C , C ou R)
1 2
Vrillage V
— 2 mm plus 0,5 mm/m de longueur
Rectitude 0,2 % de la longueur totale
Masse linéique M f
� 6 % sur les longueurs individuelles
a
L'écart positif est limité par la tolérance sur la masse.
b
Dans les profils creux sans soudures, on peut trouver des épaisseurs inférieures à 10 % (mais ne descendant pas en
dessous de 12,5 % de l’épaisseur nominale) dans des zones de transition qui ne doivent pas dépasser 25 % de la
circonférence.
c
Dans le cas où le rapport diamètre/épaisseur est supérieur à 100, la tolérance sur l'ovalisation doit faire l’objet d’un accord.
d
La tolérance sur la convexité et la concavité ne dépend pas de celle des dimensions extérieures.
e
Les côtés peuvent ne pas être tangentiels aux arcs de cercle des arrondis.
f
La tolérance positive relative à la masse des profils creux sans soudures doit être de 8 %.
a
Tableau 3 — Tolérances sur les longueurs
Type de longueur Gamme Tolérance
mm
Longueur courante 4 000 à 16 000 avec une gamme de 10 % des profils fournis peuvent
2 000 par poste de commande être inférieurs au minimum pour
la gamme commandée mais pas
inférieurs à 75 % du minimum de
la plage
b
Longueur approchée 4 000 à 16 000
� 500 mm
� 10
Longueur exacte W 2 000 à 6 000
mm
� 15 mm
W 6 000
a
Il convient que l'acheteur indique lors de l'appel d'offres et de la commande le type de longueur requis et la gamme de
longueurs requises ainsi que la longueur sélectionnée dans la gamme spécifiée.
�150
b
Option 1 (voir 5.2): La tolérance sur longueur approchée doit être mm.
Tableau 4 — Tolérance sur la hauteur du cordon de soudure interne et externe
pour les profils creux soudés à l'arc immergé sous flux en poudre
Épaisseur T Hauteur maximale du cordon de soudure
mm mm
u 14,2 3,5
4,8
� 14,2
Dimensions en millimètres
a
Cette dimension est maximale pour le mesurage de B ou de H et minimale pour le mesurage de T.
Figure 1 — Positions limites de section transversale pour le mesurage des dimensions B, H et T
sur les profils creux de section carrée et rectangulaire
Figure 2 — Mesurage de la concavité/convexité des profils creux carré ou rectangulaire
6 © ISO 2000 – Tous droits réservés

Écart de rectangularité = 90° � �
Figure 3 — Rectangularité des côtés des profils creux de section carrée et rectangulaire
Figure 4 — Profil d’arrondi externe d'un profil creux de section carrée ou rectangulaire
Figure 5 — Vrillage total des profils creux de section carrée et rectangulaire
Légende
1 Niveau à bulle
2 Jauge micrométrique
3 H pour profils rectangulaires, B pour profils carrés
Figure 6 — Mesurage du vrillage
Figure 7 — Mesurage de l'écart de rectitude
8 © ISO 2000 – Tous droits réservés

Figure 8 — Profil creux de section circulaire (voir Tableau 5)
Tableau 5 — Dimensions nominales et caractéristiques des profils creux de section circulaire (voir Figure 8)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie torsion superficielle nominale
transversale de flexion élastique plastique de torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
21,3 2,3 1,08 1,37 0,629 0,677 0,590 0,834 1,26 1,18 0,066 9 928
21,3 2,6 1,20 1,53 0,681 0,668 0,639 0,915 1,36 1,28 0,066 9 834
21,3 3,2 1,43 1,82 0,768 0,650 0,722 1,06 1,54 1,44 0,066 9 700
26,9 2,3 1,40 1,78 1,36 0,874 1,01 1,40 2,71 2,02 0,084 5 717
26,9 2,6 1,56 1,98 1,48 0,864 1,10 1,54 2,96 2,20 0,084 5 642
26,9 3,2 1,87 2,38 1,70 0,846 1,27 1,81 3,41 2,53 0,084 5 535
33,7 2,6 1,99 2,54 3,09 1,10 1,84 2,52 6,19 3,67 0,106 501
33,7 3,2 2,41 3,07 3,60 1,08 2,14 2,99 7,21 4,28 0,106 415
33,7 4,0 2,93 3,73 4,19 1,06 2,49 3,55 8,38 4,97 0,106 341
42,4 2,6 2,55 3,25 6,46 1,41 3,05 4,12 12,9 6,10 0,133 392
42,4 3,2 3,09 3,94 7,62 1,39 3,59 4,93 15,2 7,19 0,133 323
42,4 4,0 3,79 4,83 8,99 1,36 4,24 5,92 18,0 8,48 0,133 264
48,3 2,6 2,93 3,73 9,78 1,62 4,05 5,44 19,6 8,10 0,152 341
48,3 3,2 3,56 4,53 11,6 1,60 4,80 6,52 23,2 9,59 0,152 281
48,3 4,0 4,37 5,57 13,8 1,57 5,70 7,87 27,5 11,4 0,152 229
48,3 5,0 5,34 6,80 16,2 1,54 6,69 9,42 32,3 13,4 0,152 187
60,3 2,6 3,70 4,71 19,7 2,04 6,52 8,66 39,3 13,0 0,189 270
60,3 3,2 4,51 5,74 23,5 2,02 7,78 10,4 46,9 15,6 0,189 222
60,3 4,0 5,55 7,07 28,2 2,00 9,34 12,7 56,3 18,7 0,189 180
60,3 5,0 6,82 8,69 33,5 1,96 11,1 15,3 67,0 22,2 0,189 147
76,1 2,6 4,71 6,00 40,6 2,60 10,7 14,1 81,2 21,3 0,239 212
76,1 3,2 5,75 7,33 48,8 2,58 12,8 17,0 97,6 25,6 0,239 174
76,1 4,0 7,11 9,06 59,1 2,55 15,5 20,8 118 31,0 0,239 141
76,1 5,0 8,77 11,2 70,9 2,52 18,6 25,3 142 37,3 0,239 114
88,9 3,2 6,76 8,62 79,2 3,03 17,8 23,5 158 35,6 0,279 148
88,9 4,0 8,38 10,7 96,3 3,00 21,7 28,9 193 43,3 0,279 119
88,9 5,0 10,3 13,2 116 2,97 26,2 35,2 233 52,4 0,279 96,7
88,9 6,0 12,3 15,6 135 2,94 30,4 41,3 270 60,7 0,279 81,5
88,9 6,3 12,8 16,3 140 2,93 31,5 43,1 280 63,1 0,279 77,9
101,6 3,2 7,77 9,89 120 3,48 23,6 31,0 240 47,2 0,319 129
101,6 4,0 9,63 12,3 146 3,45 28,8 38,1 293 57,6 0,319 104
101,6 5,0 11,9 15,2 177 3,42 34,9 46,7 355 69,9 0,319 84,0
101,6 6,0 14,1 18,0 207 3,39 40,7 54,9 413 81,4 0,319 70,7
10 © ISO 2000 – Tous droits réservés

Tableau 5 (suite)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie torsion superficielle nominale
transversale de flexion élastique plastique de torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
101,6 6,3 14,8 18,9 215 3,38 42,3 57,3 430 84,7 0,319 67,5
101,6 8,0 18,5 23,5 260 3,32 51,1 70,3 519 102 0,319 54,2
101,6 10,0 22,6 28,8 305 3,26 60,1 84,2 611 120 0,319 44,3
114,3 3,2 8,77 11,2 172 3,93 30,2 39,5 345 60,4 0,359 114
114,3 4,0 10,9 13,9 211 3,90 36,9 48,7 422 73,9 0,359 91,9
114,3 5,0 13,5 17,2 257 3,87 45,0 59,8 514 89,9 0,359 74,2
114,3 6,0 16,0 20,4 300 3,83 52,5 70,4 600 105 0,359 62,4
114,3 6,3 16,8 21,4 313 3,82 54,7 73,6 625 109 0,359 59,6
114,3 8,0 21,0 26,7 379 3,77 66,4 90,6 759 133 0,359 47,7
114,3 10,0 25,7 32,8 450 3,70 78,7 109 899 157 0,359 38,9
139,7 4,0 13,4 17,1 393 4,80 56,2 73,7 786 112 0,439 74,7
139,7 5,0 16,6 21,2 481 4,77 68,8 90,8 961 138 0,439 60,2
139,7 6,0 19,8 25,2 564 4,73 80,8 107 1 129 162 0,439 50,5
139,7 6,3 20,7 26,4 589 4,72 84,3 112 1 177 169 0,439 48,2
139,7 8,0 26,0 33,1 720 4,66 103 139 1 441 206 0,439 38,5
139,7 10,0 32,0 40,7 862 4,60 123 169 1 724 247 0,439 31,3
139,7 12,0 37,8 48,1 990 4,53 142 196 1 980 283 0,439 26,5
139,7 12,5 39,2 50,0 1 020 4,52 146 203 2 040 292 0,439 25,5
168,3 4,0 16,2 20,6 697 5,81 82,8 108 1 394 166 0,529 61,7
168,3 5,0 20,1 25,7 856 5,78 102 133 1 712 203 0,529 49,7
168,3 6,0 24,0 30,6 1 009 5,74 120 158 2 017 240 0,529 41,6
168,3 6,3 25,2 32,1 1 053 5,73 125 165 2 107 250 0,529 39,7
168,3 8,0 31,6 40,3 1 297 5,67 154 206 2 595 308 0,529 31,6
168,3 10,0 39,0 49,7 1 564 5,61 186 251 3 128 372 0,529 25,6
168,3 12,0 46,3 58,9 1 810 5,54 215 294 3 620 430 0,529 21,6
168,3 12,5 48,0 61,2 1 868 5,53 222 304 3 737 444 0,529 20,8
177,8 5,0 21,3 27,1 1 014 6,11 114 149 2 028 228 0,559 46,9
177,8 6,0 25,4 32,4 1 196 6,08 135 177 2 392 269 0,559 39,3
177,8 6,3 26,6 33,9 1 250 6,07 141 185 2 499 281 0,559 37,5
177,8 8,0 33,5 42,7 1 541 6,01 173 231 3 083 347 0,559 29,9
177,8 10,0 41,4 52,7 1 862 5,94 209 282 3 724 419 0,559 24,2
177,8 12,0 49,1 62,5 2 159 5,88 243 330 4 318 486 0,559 20,4
177,8 12,5 51,0 64,9 2 230 5,86 251 342 4 460 502 0,559 19,6
193,7 5,0 23,3 29,6 1 320 6,67 136 178 2 640 273 0,609 43,0
Tableau 5 (suite)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie torsion superficielle nominale
transversale de flexion élastique plastique de torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
193,7 6,0 27,8 35,4 1 560 6,64 161 211 3 119 322 0,609 36,0
193,7 6,3 29,1 37,1 1 630 6,63 168 221 3 260 337 0,609 34,3
193,7 8,0 36,6 46,7 2 016 6,57 208 276 4 031 416 0,609 27,3
193,7 10,0 45,3 57,7 2 442 6,50 252 338 4883 504 0,609 22,1
193,7 12,0 53,8 68,5 2 839 6,44 293 397 5 678 586 0,609 18,6
193,7 12,5 55,9 71,2 2 934 6,42 303 411 5 869 606 0,609 17,9
193,7 16,0 70,1 89,3 3 554 6,31 367 507 7 109 734 0,609 14,3
219,1 5,0 26,4 33,6 1 928 7,57 176 229 3 856 352 0,688 37,9
219,1 6,0 31,5 40,2 2 282 7,54 208 273 4 564 417 0,688 31,7
219,1 6,3 33,1 42,1 2 386 7,53 218 285 4 772 436 0,688 30,2
219,1 8,0 41,6 53,1 2960 7,47 270 357 5 919 540 0,688 24,0
219,1 10,0 51,6 65,7 3 598 7,40 328 438 7 197 657 0,688 19,4
219,1 12,0 61,3 78,1 4 200 7,33 383 515 8 400 767 0,688 16,3
219,1 12,5 63,7 81,1 4 345 7,32 397 534 8 689 793 0,688 15,7
219,1 16,0 80,1 102 5 297 7,20 483 661 10 590 967 0,688 12,5
219,1 20,0 98,2 125 6 261 7,07 572 795 12 520 1 143 0,688 10,2
244,5 5,0 29,5 37,6 2 699 8,47 221 287 5 397 441 0,768 33,9
244,5 6,0 35,3 45,0 3 199 8,43 262 341 6 397 523 0,768 28,3
244,5 6,3 37,0 47,1 3 346 8,42 274 358 6 692 547 0,768 27,0
244,5 8,0 46,7 59,4 4 160 8,37 340 448 8 321 681 0,768 21,4
244,5 10,0 57,8 73,7 5 073 8,30 415 550 10 146 830 0,768 17,3
244,5 12,0 68,8 87,7 5 938 8,23 486 649 11 877 972 0,768 14,5
244,5 12,5 71,5 91,1 6 147 8,21 503 673 12 295 1 006 0,768 14,0
244,5 16,0 90,2 115 7 533 8,10 616 837 15 066 1 232 0,768 11,1
244,5 20,0 111 141 8 957 7,97 733 1 011 17 914 1 465 0,768 9,03
244,5 25,0 135 172 10 517 7,81 860 1 210 21 034 1 721 0,768 7,39
273,0 5,0 33,0 42,1 3 781 9,48 277 359 7 562 554 0,858 30,3
273,0 6,0 39,5 50,3 4 487 9,44 329 428 8 974 657 0,858 25,3
273,0 6,3 41,4 52,8 4 696 9,43 344 448 9 392 688 0,858 24,1
273,0 8,0 52,3 66,6 5 852 9,37 429 562 11 703 857 0,858 19,1
273,0 10,0 64,9 82,6 7 154 9,31 524 692 14 308 1 048 0,858 15,4
273,0 12,0 77,2 98,4 8 396 9,24 615 818 16 792 1 230 0,858 12,9
273,0 12,5 80,3 102 8 697 9,22 637 849 17 395 1 274 0,858 12,5
273,0 16,0 101 129 10 707 9,10 784 1 058 21 414 1 569 0,858 9,86
12 © ISO 2000 – Tous droits réservés

Tableau 5 (suite)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie torsion superficielle nominale
transversale de flexion élastique plastique de torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
273,0 20,0 125 159 12 798 8,97 938 1 283 25 597 1 875 0,858 8,01
273,0 25,0 153 195 15 127 8,81 1 108 1 543 30 254 2 216 0,858 6,54
323,9 5,0 39,3 50,1 6 369 11,3 393 509 12 739 787 1,02 25,4
323,9 6,0 47,0 59,9 7 572 11,2 468 606 15 145 935 1,02 21,3
323,9 6,3 49,3 62,9 7 929 11,2 490 636 15 858 979 1,02 20,3
323,9 8,0 62,3 79,4 9 910 11,2 612 799 19 820 1 224 1,02 16,0
323,9 10,0 77,4 98,6 12 158 11,1 751 986 24 317 1 501 1,02 12,9
323,9 12,0 92,3 118 14 320 11,0 884 1 168 28 639 1 768 1,02 10,8
323,9 12,5 96,0 122 14 847 11,0 917 1 213 29 693 1 833 1,02 10,4
323,9 16,0 121 155 18 390 10,9 1 136 1 518 36 780 2 271 1,02 8,23
323,9 20,0 150 191 22 139 10,8 1 367 1 850 44 278 2 734 1,02 6,67
323,9 25,0 184 235 26 400 10,6 1 630 2 239 52 800 3 260 1,02 5,43
355,6 6,0 51,7 65,9 10 071 12,4 566 733 20 141 1 133 1,12 19,3
355,6 6,3 54,3 69,1 10 547 12,4 593 769 21 094 1 186 1,12 18,4
355,6 8,0 68,6 87,4 13 201 12,3 742 967 26 403 1 485 1,12 14,6
355,6 10,0 85,2 109 16 223 12,2 912 1 195 32 447 1 825 1,12 11,7
355,6 12,0 102 130 19 139 12,2 1 076 1 417 38 279 2 153 1,12 9,83
355,6 12,5 106 135 19 852 12,1 1 117 1 472 39 704 2 233 1,12 9,45
355,6 16,0 134 171 24 663 12,0 1 387 1 847 49 326 2 774 1,12 7,46
355,6 20,0 166 211 29 792 11,9 1 676 2 255 59 583 3 351 1,12 6,04
355,6 25,0 204 260 35 677 11,7 2 007 2 738 71 353 4 013 1,12 4,91
406,4 6,0 59,2 75,5 15 128 14,2 745 962 30 257 1 489 1,28 16,9
406,4 6,3 62,2 79,2 15 849 14,1 780 1 009 31 699 1 560 1,28 16,1
406,4 8,0 78,6 100 19 874 14,1 978 1 270 39 748 1 956 1,28 12,7
406,4 10,0 97,8 125 24 476 14,0 1 205 1 572 48 952 2 409 1,28 10,2
406,4 12,0 117 149 28 937 14,0 1 424 1 867 57 874 2 848 1,28 8,57
406,4 12,5 121 155 30 031 13,9 1 478 1 940 60 061 2 956 1,28 8,24
406,4 16,0 154 196 37 449 13,8 1 843 2 440 74 898 3 686 1,28 6,49
406,4 20,0 191 243 45 432 13,7 2 236 2 989 90 864 4 472 1,28 5,25
406,4 25,0 235 300 54 702 13,5 2 692 3 642 109 404 5 384 1,28 4,25
406,4 30,0 278 355 63 224 13,3 3 111 4 259 126 447 6 223 1,28 3,59
406,4 40,0 361 460 78 186 13,0 3 848 5 391 156 373 7 696 1,28 2,77
457,0 6,0 66,7 85,0 21 618 15,9 946 1 220 43 236 1 892 1,44 15,0
457,0 6,3 70,0 89,2 22 654 15,9 991 1 280 45 308 1 983 1,44 14,3
Tableau 5 (suite)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie torsion superficielle nominale
transversale de flexion élastique plastique de torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
457,0 8,0 88,6 113 28 446 15,9 1 245 1 613 56 893 2 490 1,44 11,3
457,0 10,0 110 140 35 091 15,8 1 536 1 998 70 183 3 071 1,44 9,07
457,0 12,0 132 168 41 556 15,7 1 819 2 377 83 113 3 637 1,44 7,59
457,0 12,5 137 175 43 145 15,7 1 888 2 470 86 290 3 776 1,44 7,30
457,0 16,0 174 222 53 959 15,6 2361 3 113 107 919 4 723 1,44 5,75
457,0 20,0 216 275 65 681 15,5 2 874 3 822 131 363 5 749 1,44 4,64
457,0 25,0 266 339 79 415 15,3 3 475 4 671 158 830 6 951 1,44 3,75
457,0 30,0 316 402 92 173 15,1 4 034 5 479 184 346 8 068 1,44 3,17
457,0 40,0 411 524 114 949 14,8 5 031 6 977 229 898 10 061 1,44 2,43
508,0 6,0 74,3 94,6 29 812 17,7 1 174 1 512 59 623 2 347 1,60 13,5
508,0 6,3 77,9 99,3 31 246 17,7 1 230 1 586 62 493 2 460 1,60 12,8
508,0 8,0 98,6 126 39 280 17,7 1 546 2 000 78 560 3 093 1,60 10,1
508,0 10,0 123 156 48 520 17,6 1 910 2 480 97 040 3 820 1,60 8,14
508,0 12,0 147 187 57 536 17,5 2 265 2 953 115 072 4 530 1,60 6,81
508,0 12,5 153 195 59 755 17,5 2 353 3 070 119 511 4 705 1,60 6,55
508,0 16,0 194 247 74 909 17,4 2 949 3 874 149 818 5 898 1,60 5,15
508,0 20,0 241 307 91 428 17,3 3 600 4 766 182 856 7 199 1,60 4,15
508,0 25,0 298 379 110 918 17,1 4 367 5 837 221 837 8 734 1,60 3,36
508,0 30,0 354 451 129 173 16,9 5 086 6 864 258 346 10 171 1,60 2,83
508,0 40,0 462 588 162 188 16,6 6385 8 782 324 376 12 771 1,60 2,17
508,0 50,0 565 719 190 885 16,3 7 515 10 530 381 770 15 030 1,60 1,77
610,0 6,0 89,4 114 51 924 21,4 1 702 2 189 103 847 3 405 1,92 11,2
610,0 6,3 93,8 119 54 439 21,3 1 785 2 296 108 878 3 570 1,92 10,7
610,0 8,0 119 151 68 551 21,3 2 248 2 899 137 103 4 495 1,92 8,42
610,0 10,0 148 188 84 847 21,2 2 782 3 600 169 693 5 564 1,92 6,76
610,0 12,0 177 225 100 814 21,1 3 305 4 292 201 627 6 611 1,92 5,65
610,0 12,5 184 235 104 755 21,1 3 435 4 463 209 509 6 869 1,92 5,43
610,0 16,0 234 299 131 781 21,0 4 321 5 647 263 563 8 641 1,92 4,27
610,0 20,0 291 371 161 490 20,9 5 295 6 965 322 979 10 589 1,92 3,44
610,0 25,0 361 459 196 906 20,7 6 456 8 561 393 813 12 912 1,92 2,77
610,0 30,0 429 547 230 476 20,5 7557 10 101 460 952 15 113 1,92 2,33
610,0 40,0 562 716 292 333 20,2 9 585 13 017 584 666 19 169 1,92 1,78
610,0 50,0 691 880 347 570 19,9 11 396 15 722 695 140 22 791 1,92 1,45
711,0 6,0 104 133 82 568 24,9 2 323 2 982 165 135 4 645 2,23 9,59
14 © ISO 2000 – Tous droits réservés

Tableau 5 (suite)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie de torsion superficielle nominale
transversale de flexion élastique plastique torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
711,0 6,3 109 139 86 586 24,9 2 436 3 129 173 172 4 871 2,23 9,13
711,0 8,0 139 177 109 162 24,9 3 071 3 954 218 324 6 141 2,23 7,21
711,0 10,0 173 220 135 301 24,8 3 806 4 914 270 603 7 612 2,23 5,78
711,0 12,0 207 264 160 991 24,7 4 529 5 864 321 981 9 057 2,23 4,83
711,0 12,5 215 274 167 343 24,7 4 707 6 099 334 686 9 415 2,23 4,64
711,0 16,0 274 349 211 040 24,6 5 936 7 730 422 080 11 873 2,23 3,65
711,0 20,0 341 434 259 351 24,4 7 295 9 552 518 702 14 591 2,23 2,93
711,0 25,0 423 539 317 357 24,3 8 927 11 770 634 715 17 854 2,23 2,36
711,0 30,0 504 642 372 790 24,1 10 486 13 922 745 580 20 973 2,23 1,98
711,0 40,0 662 843 476 242 23,8 13 396 18 031 952 485 26 793 2,23 1,51
711,0 50,0 815 1038 570 312 23,4 16 043 21 888 1 140 623 32 085 2,23 1,23
711,0 60,0 963 1227 655 583 23,1 18 441 25 500 1 311 166 36 882 2,23 1,04
762,0 6,0 112 143 101 813 26,7 2 672 3 429 203 626 5 345 2,39 8,94
762,0 6,3 117 150 106 777 26,7 2 803 3 598 213 555 5 605 2,39 8,52
762,0 8,0 149 190 134 683 26,7 3 535 4 548 269 366 7 070 2,39 6,72
762,0 10,0 185 236 167028 26,6 4 384 5 655 334 057 8 768 2,39 5,39
762,0 12,0 222 283 198 855 26,5 5 219 6 751 397 710 10 439 2,39 4,51
762,0 12,5 231 294 206 731 26,5 5 426 7 023 413 462 10 852 2,39 4,33
762,0 16,0 294 375 260 973 26,4 6 850 8 906 521 947 13 699 2,39 3,40
762,0 20,0 366 466 321 083 26,2 8 427 11 014 642 166 16 855 2,39 2,73
762,0 25,0 454 579 393 461 26,1 10 327 13 584 786 922 20 654 2,39 2,20
762,0 30,0 542 690 462 853 25,9 12 148 16 084 925 706 24 297 2,39 1,85
762,0 40,0 712 907 593 011 25,6 15 565 20 873 1 186 021 31 129 2,39 1,40
762,0 50,0 878 1118 712 207 25,2 18 693 25 389 1 424 414 37 386 2,39 1,14
813,0 8,0 159 202 163 901 28,5 4032 5 184 327 801 8 064 2,55 6,30
813,0 10,0 198 252 203 364 28,4 5 003 6 448 406 728 10 006 2,55 5,05
813,0 12,0 237 302 242 235 28,3 5 959 7 700 484 469 11 918 2,55 4,22
813,0 12,5 247 314 251 860 28,3 6 196 8 011 503 721 12 392 2,55 4,05
813,0 16,0 314 401 318 222 28,2 7 828 10 165 636 443 15 657 2,55 3,18
813,0 20,0 391 498 391 909 28,0 9 641 12 580 783 819 19 282 2,55 2,56
813,0 25,0 486 619 480 856 27,9 11 829 15 529 961 713 23 658 2,55 2,06
813,0 30,0 579 738 566 374 27,7 13 933 18 402 1 132 748 27 866 2,55 1,73
914,0 8,0 179 228 233 651 32,0 5113 6 567 467 303 10 225 2,87 5,59
914,0 10,0 223 284 290 147 32,0 6 349 8 172 580 294 12 698 2,87 4,49
Tableau 5 (suite)
Diamètre Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieur linéique section d'inertie giration flexion flexion d’inertie torsion superficielle nominale
transversale de flexion élastique plastique de torsion linéique par tonne
W W I C A
DT M A I i
el pl t t s
2 4 3 3 4 3 2
mm mm kg/m cm m
cm cm cm cm cm cm m /m
914,0 12,0 267 340 345 890 31,9 7 569 9 764 691 779 15 137 2,87 3,75
914,0 12,5 278 354 359 708 31,9 7 871 10 159 719 417 15 742 2,87 3,60
914,0 16,0 354 451 455 142 31,8 9 959 12 904 910 284 19 919 2,87 2,82
914,0 20,0 441 562 561 461 31,6 12 286 15 987 1 122 922 24 572 2,87 2,27
914,0 25,0 548 698 690 317 31,4 15 105 19 763 1 380 634 30 211 2,87 1,82
914,0 30,0 654 833 814 775 31,3 17 829 23 453 1 629 550 35 658 2,87 1,53
1 016,0 8,0 199 253 321 780 35,6 6 334 8 129 643 560 12 668 3,19 5,03
1 016,0 10,0 248 316 399 850 35,6 7 871 10 121 799 699 15 742 3,19 4,03
1 016,0 12,0 297 378 476 985 35,5 9 389 12 097 953 969 18 779 3,19 3,37
1 016,0 12,5 309 394 496 123 35,5 9 766 12 588 992 246 19 532 3,19 3,23
1 016,0 16,0 395 503 628 479 35,4 12 372 16 001 1 256 959 24 743 3,19 2,53
1 016,0 20,0 491 626 776 324 35,2 15 282 19 843 1 552 648 30 564 3,19 2,04
1 016,0 25,0 611 778 956 086 35,0 18 821 24 557 1 912 173 37 641 3,19 1,64
1 016,0 30,0 729 929 1 130 352 34,9 22 251 29 175 2 260 704 44 502 3,19 1,37
1 067,0 10,0 261 332 463 792 37,4 8 693 11 173 927 585 17 387 3,35 3,84
1 067,0 12,0 312 398 553 420 37,3 10 373 13 357 1 106 840 20 747 3,35 3,20
1 067,0 12,5 325 414 575 666 37,3 10 790 13 900 1 151 332 21 581 3,35 3,08
1 067,0 16,0 415 528 729 606 37,2 13 676 17 675 1 459 213 27 352 3,35 2,41
1 067,0 20,0 516 658 901 755 37,0 16 903 21 927 1 803 509 33 805 3,35 1,94
1 067,0 25,0 642 818 1 111 355 36,9 20 831 27 149 2 222 711 41 663 3,35 1,56
1 067,0 30,0 767 977 1 314 864 36,7 24 646 32 270 2 629 727 49 292 3,35 1,30
1 168,0 10,0 286 364 609 843 40,9 10 443 13 410 1 219 686 20 885 3,67 3,50
1 168,0 12,0 342 436 728 050 40,9 12 467 16 037 1 456 101 24 933 3,67 2,92
1 168,0 12,5 356 454 757 409 40,9 12 969 16 690 1 514 818 25 939 3,67 2,81
1 168,0 16,0 455 579 960 774 40,7 16 452 21 235 1 921 547 32 903 3,67 2,20
1 168,0 20,0 566 721 1 188 632 40,6 20 353 26 361 2 377 264 40 707 3,67 1,77
1 168,0 25,0 705 898 1 466 717 40,4 25 115 32 666 2 933 434 50 230 3,67 1,42
1 219,0 10,0 298 380 694 014 42,7 11 387 14 617 1 388 029 22 773 3,83 3,35
1 219,0 12,0 357 455 828 716 42,7 13 597 17 483 1 657 433 27 193 3,83 2,80
1 219,0 12,5 372 474 862 181 42,7 14 146 18 196 1 724 362 28 291 3,83 2,69
1 219,0 16,0 475 605 1 094 091 42,5 17 951 23 157 2 188 183 35 901 3,83 2,11
1 219,0 20,0 591 753 1 354 155 42,4 22 217 28 755 2 708 309 44 435 3,83 1,69
1 219,0 25,0 736 938 1 671 873 42,2 27 430 35 646 3 343 746 54 860 3,83 1,36
16 © ISO 2000 – Tous droits réservés

Figure 9 — Profil creux de section carrée (voir Tableau 6)
Tableau 6 — Dimensions nominales et caractéristiques des profils creux de section carrée (voir Figure 9)
Dimension Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieure linéique section d'inertie de giration flexion flexion d’inertie de torsion superficielle nominale
transversale flexion
élastique plastique torsion linéique par tonne
W W I C A
BT M A I i el pl t t s
2 4 3 3 3 3 2
mm mm kg/m cm cm cm cm cm cm cm m /m m
20 2,0 1,10 1,40 0,739 0,727 0,739 0,930 1,22 1,07 0,074 8 912
20 2,5 1,32 1,68 0,835 0,705 0,835 1,08 1,41 1,20 0,073 6 757
25 2,0 1,41 1,80 1,56 0,932 1,25 1,53 2,52 1,81 0,094 8 709
25 2,5 1,71 2,18 1,81 0,909 1,44 1,82 2,97 2,08 0,093 6 584
25 3,0 2,00 2,54 2,00 0,886 1,60 2,06 3,35 2,30 0,092 3 501
30 2,0 1,72 2,20 2,84 1,14 1,89 2,29 4,53 2,75 0,115 580
30 2,5 2,11 2,68 3,33 1,11 2,22 2,74 5,40 3,22 0,114 475
30 3,0 2,47 3,14 3,74 1,09 2,50 3,14 6,16 3,60 0,112 405
40 2,5 2,89 3,68 8,54 1,52 4,27 5,14 13,6 6,22 0,154 346
40 3,0 3,41 4,34 9,78 1,50 4,89 5,97 15,7 7,10 0,152 293
40 4,0 4,39 5,59 11,8 1,45 5,91 7,44 19,5 8,54 0,150 228
40 5,0 5,28 6,73 13,4 1,41 6,68 8,66 22,5 9,60 0,147 189
50 2,5 3,68 4,68 17,5 1,93 6,99 8,29 27,5 10,2 0,194 272
50 3,0 4,35 5,54 20,2 1,91 8,08 9,70 32,1 11,8 0,192 230
50 4,0 5,64 7,19 25,0 1,86 9,99 12,3 40,4 14,5 0,190 177
50 5,0 6,85 8,73 28,9 1,82 11,6 14,5 47,6 16,7 0,187 146
50 6,0 7,99 10,2 32,0 1,77 12,8 16,5 53,6 18,4 0,185 125
50 6,3 8,31 10,6 32,8 1,76 13,1 17,0 55,2 18,8 0,184 120
60 2,5 4,46 5,68 31,1 2,34 10,4 12,2 48,5 15,2 0,234 224
60 3,0 5,29 6,74 36,2 2,32 12,1 14,3 56,9 17,7 0,232 189
60 4,0 6,90 8,79 45,4 2,27 15,1 18,3 72,5 22,0 0,230 145
60 5,0 8,42 10,7 53,3 2,23 17,8 21,9 86,4 25,7 0,227 119
60 6,0 9,87 12,6 59,9 2,18 20,0 25,1 98,6 28,8 0,225 101
60 6,3 10,3 13,1 61,6 2,17 20,5 26,0 102 29,6 0,224 97,2
60 8,0 12,5 16,0 69,7 2,09 23,2 30,4 118 33,4 0,219 79,9
70 3,0 6,24 7,94 59,0 2,73 16,9 19,9 92,2 24,8 0,272 160
70 4,0 8,15 10,4 74,7 2,68 21,3 25,5 118 31,2 0,270 123
70 5,0 9,99 12,7 88,5 2,64 25,3 30,8 142 36,8 0,267 100
70 6,0 11,8 15,0 101 2,59 28,7 35,5 163 41,6 0,265 85,1
70 6,3 12,3 15,6 104 2,58 29,7 36,9 169 42,9 0,264 81,5
70 8,0 15,0 19,2 120 2,50 34,2 43,8 200 49,2 0,259 66,5
80 3,0 7,18 9,14 89,8 3,13 22,5 26,3 140 33,0 0,312 139
80 4,0 9,41 12,0 114 3,09 28,6 34,0 180 41,9 0,310 106
80 5,0 11,6 14,7 137 3,05 34,2 41,1 217 49,8 0,307 86,5
80 6,0 13,6 17,4 156 3,00 39,1 47,8 252 56,8 0,305 73,3
80 6,3 14,2 18,1 162 2,99 40,5 49,7 262 58,7 0,304 70,2
80 8,0 17,5 22,4 189 2,91 47,3 59,5 312 68,3 0,299 57,0
90 4,0 10,7 13,6 166 3,50 37,0 43,6 260 54,2 0,350 93,7
90 5,0 13,1 16,7 200 3,45 44,4 53,0 316 64,8 0,347 76,1
90 6,0 15,5 19,8 230 3,41 51,1 61,8 367 74,3 0,345 64,4
90 6,3 16,2 20,7 238 3,40 53,0 64,3 382 77,0 0,344 61,6
90 8,0 20,1 25,6 281 3,32 62,6 77,6 459 90,5 0,339 49,9
100 4,0 11,9 15,2 232 3,91 46,4 54,4 361 68,2 0,390 83,9
100 5,0 14,7 18,7 279 3,86 55,9 66,4 439 81,8 0,387 68,0
100 6,0 17,4 22,2 323 3,82 64,6 77,6 513 94,3 0,385 57,5
100 6,3 18,2 23,2 336 3,80 67,1 80,9 534 97,8 0,384 54,9
100 8,0 22,6 28,8 400 3,73 79,9 98,2 646 116 0,379 44,3
100 10,0 27,4 34,9 462 3,64 92,4 116 761 133 0,374 36,5
18 © ISO 2000 – Tous droits réservés

Tableau 6 (suite)
Dimension Épaisseur Masse Aire de la Moment Rayon de Module de Module de Moment Module de Surface Longueur
extérieure linéique section d'inertie de giration flexion flexion d’inertie de torsion superficielle nominale
transversale flexion
élastique plastique torsion linéique par tonne
W W I C A
BT M A I i el pl t t s
2 4 3 3 3 3 2
mm mm kg/m cm cm cm cm cm cm cm m /m m
120 5,0 17,8 22,7 498 4,68 83,0 97,6 777 122 0,467 56,0
120 6,0 21,2 27,0 579 4,63 96,6 115 911 141 0,465 47,2
120 6,3 22,2 28,2 603 4,62 100 120 950 147 0,464 45,1
120 8,0 27,6 35,2 726 4,55 121 146 1 160 176 0,459 36,2
120 10,0 33,7 42,9 852 4,46 142 175 1 382 206 0,454 29,7
120 12,0 39,5 50,3 958 4,36 160 201 1 578 230 0,449 25,3
120 12,5 40,9 52,1 982 4,34 164 207 1 623 236 0,448 24,5
140 5,0 21,0 26,7 807 5,50 115 135 1 253 170 0,547 47,7
140 6,0 24,9 31,8 944 5,45 135 159 1 475 198 0,545 40,1
140 6,3 26,1 33,3 984 5,44 141 166 1 540 206 0,544 38,3
140 8,0 32,6 41,6 1 195 5,36 171 204 1 892 249 0,539 30,7
140 10,0 40,0 50,9
...
