ISO 9328-2:1991
(Main)Steel plates and strips for pressure purposes — Technical delivery conditions — Part 2: Unalloyed and low-alloyed steels with specified room temperature and elevated temperature properties
Steel plates and strips for pressure purposes — Technical delivery conditions — Part 2: Unalloyed and low-alloyed steels with specified room temperature and elevated temperature properties
Applies to plates of 3 mm to 150 mm thickness (partly up to 300 mm) and strip of thickness greater than or equal to 3 mm. Parts 1 to 5 of ISO 9328 cancel and replace the first editions of ISO 2604-4:1975, ISO/TR 2604-7:1986 and ISO 2604-8:1985.
Tôles et bandes en acier pour service sous pression — Conditions techniques de livraison — Partie 2: Aciers non alliés et faiblement alliés à propriétés spécifiées à températures ambiante et élevée
General Information
Relations
Buy Standard
Standards Content (Sample)
ISO
INTERNATIONAL
9328-2
STANDARD
First edition
1991-12-01
--
Steel plates and strips for pressure purposes -
Technical delivery conditions -
Part 2:
Unalloyed and low-alloyed steels with specified
room temperature and elevated temperature
properties
Tôles et bandes en acier pour service sous pression - Conditions
techniques de livraison -
Partie 2: Aciers non alliés et faiblement alliés à propriétés spécifiées à
températures ambiante et élevée
BP
--- -_--
-- --
Reference numher
-^- -.--
--. . . -.----.- - -- .- ISO 9328-2: 199 1 (E)
---------------------- Page: 1 ----------------------

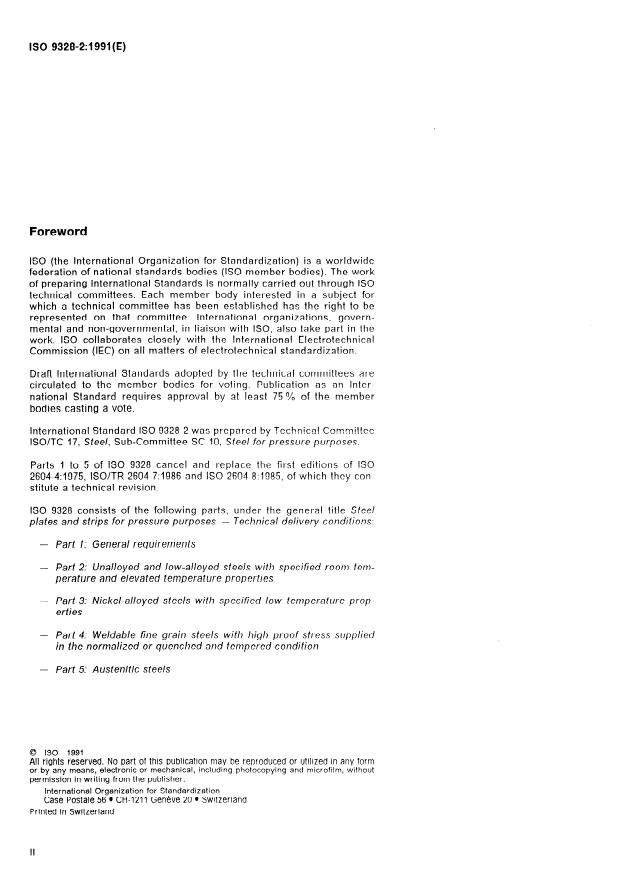

ISO 9328=2:1991(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The wot-k
of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an lnter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard ISO 9328-2 was prepared by Technical Committee
ISO/TC 17, Steel, Sub-Committee SC 10, Steel for pressure purposes.
Parts 1 to 5 of ISO 9328 cancel and replace the first editions of ISO
2604-4:1975, ISO/TR 2604-7:1986 and ISO 2604~8:1985, of which they çon-
stitute a technical revision.
ISO 9328 consists of the following parts, under the general title SfceB
‘- Technical delivery conditions:
plates and strips for pressure purposes
- Part 1: General requirements
- Part 2: Unalloyed and low-alloyed sfeels with specified room tem-
perature and elevated temperature properties
- Part 3: Nickel-alloyed steels with specified low temperature prop-
erties
- Part 4: Weldable fine grain steels with high proof stress supplied
in the normalized or quenched and tempered condition
- Part 5: Austenitic steels
0 ISO 1991
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopylng ancl microfilm, without
permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Genève 20 l Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
ISO 9328=2:1991(E)
INTERNATIONAL STANDARD
Steel plates and strips for pressure purposes - Technical
delivery conditions -
Part 2:
Unalloyed and low-alloyed steels with specified room
temperature and elevated temperature properties
b) in table 2 the permissible deviations of the re-
1 Scape
sults of the product analysis from the specified
limits for the cast analysis;
1.1 This part of ISQ 9328 applies to plates of 3 mm
to 150 mm thickness (partly up to 300 mm) and strip
c) in table3 the minimum elevated temperature
of thickness greater than or equal to 3 mm, manu-
proof stress values;
factured of the steels covered in table 1 and to be
delivered according to the specifïcations given in
d) in table 4 the estimated average stress rupture
ISO 9328-l.
properties;
The unalloyed steels are classified into
e) in table 5 the estimated average stresses for
1 % strain.
-
room temperature grades (P xxx-grades); and
2 Normative reference
-
elevated temperature grades (PH xxx-grades).
The following standard contains provisions which,
1.2 This part of ISO 9328 covers the following data:
through reference in this text, constitute provisions
of this part of ISO 9328. At the time of publication,
a) in table 1 the limits for the edition indicated was valid. All standards are
subject to revision, and parties to agreements based
~
the chemical composition according to the
on this part of ISO 9328 are encouraged to investi-
cast analysis,
qate the possibility of applying the most recent edi-
tien of the standard indicated below. Members of
- the tensile properties at room temperature,
IEC and ISO maintain registers of currently valid ln-
ternational Standards.
- the impact properties at room temperature
or at 0 OC, ISO 9328-1:1991, Steel plates and strips for pressure
pur-poses - TechnicaI delivery conditions - Part 1:
~
indications on the usual heat-treatment con- General requirernents.
ditions at the time of delivery;
---------------------- Page: 3 ----------------------

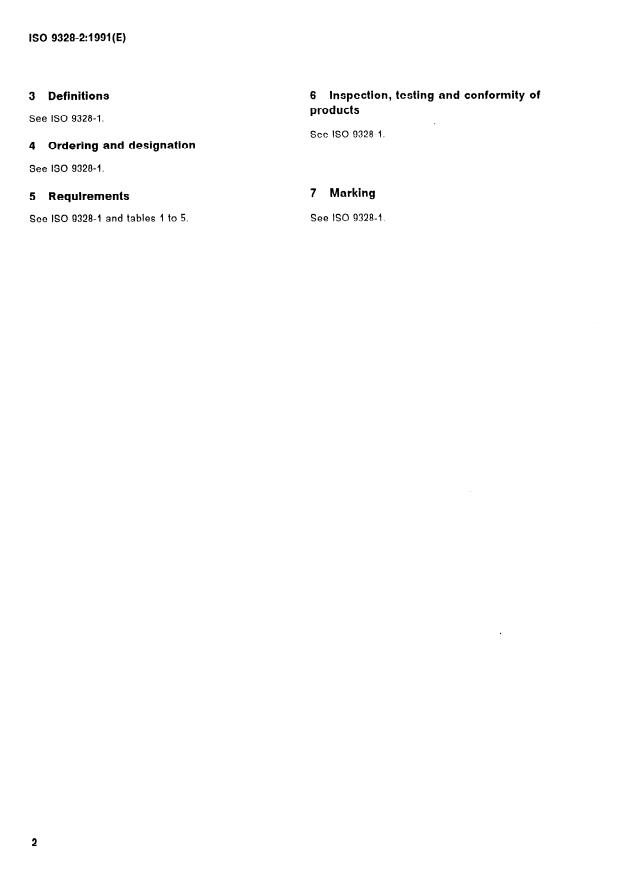

ISO 9328-2:1991(E)
3 Definitions 6 Inspection, testing and conformity of
products
See ISO 9328-l.
See ISO 9328-l.
4 Ordering and designation
See ISO 9328-l.
7 Marking
5 Requirements
See ISO 9328-l and tables 1 to 5. See ISO 9328-l.
---------------------- Page: 4 ----------------------
ISO 9328-2:1991(E)
---------------------- Page: 5 ----------------------
ISO 9328-2:1991(E)
Table 1 - Chemical composition (cast analysis), room temperature mechanical properties and heat-treatment
conditions of unalloyed and low-alloyed steels with specified room temperature and elevated temperature properties
Chemical composition [ % (m/m)]*)
Steel type
Line No.
designationl)
P S
C Si Mn Al Cr Mo Others
total
max. max.
CU GO,30
P235
GO,17 GO,35 O/UI to 1,20
go,08 Ni <0,30
PH 235
5)
GO,20 =Go,35 0,56 to 1,40 0,035
- 1
-,G
r
GO,20
< 0,4Q 0,90 to IJio 0,035 8,030
0,14 to Of20
! -,
5)
l
I
L__sprlP__y__im
P 315
ao,
4 0,lO to 0,50 0,90 ts 1,60
0,035 1 0,030 1 >0,020
PH 3115 0,15 to or20
c
I
I
I
,
1
I
1
I
l
I
,
1
i
I
CU < 0,30
l
/
0,lO to 0,50 or90 to 1,60 0,035 1 0,030 j >0,020
QS,30
0,15 a0 0,22
1
l I
-
I
OJ2 ts O,êO a,35 O,40 to Q,90 0,035 j 0,030 1 7)
a,30
OrO8 ts Or18 a,35 0,40 ts %,OO
---------------------- Page: 6 ----------------------
ISO 932842:1991(E)
Eievated temperaturc
Mechanical properties at room temperature
Heat treatment
properties
--
Usual reference heat-treatment conditions
Austen-
Thickness Re
A KV
Creep Symbol itizing
4-n Coolin!
Coolin!
mm. min. RP
min. a properties
4) or solution
Tempering
in
in
temperaturl
See
O(
See table
OC
table
36) 4 + 56)
N 890 to 950 Air
4 + gS)
36) N 890 to 950
Air
4 + 5s’
36) N 890 to 950
Air
36) 4 + 56) N
890 to 950 Air
4 + 5s)
N 890 to 950 Air
?O
4+5 N(+T) 890 to 950 Air
(600 to 650) (Air)
-
?O
?O
3
4+5 N+T 890 to 950
Air 630 to 730 Air
-
!O
!O
- 3
4+5 N+T
920 to 980 Air
680 to 750 Air
‘0
to
3 N+T
920 to 980 Airs) 700 to 770
Air
ii
---------------------- Page: 7 ----------------------
ISO 9328-2:1991(E)
Footnotes to table 1
1) AH data on designations in this part of ISO 9328 are to be regarded as preliminary and Will be revised as soon as a general system for the desig-
nation of steels and steel products has been established.
2) See also ISO 9328-1, 5.2.1.1.
3) R,: yield stress (see ISO 9328-1, table 3, footnote 4);
R,: tensile strength; -
A: percentage elongation after fracture on original gauge length L, = 5,65 6 (where SO is the original cross-sectional area);
KV: impact strength of ISO V-notch test pieces.
4) N: normalized,
N( +T) : normalized and, if appropriate, tempered.
5) The sum of per
...
NORME
INTERNATIONALE
Première édition
1991-12-01
Tôles et bandes en acier pour service sous
pression - Conditions techniques de
livraison -
Partie 2:
Aciers non alliés et faiblement alliés à propriétés
spécifiées à températures ambiante et élevée
Sfeel plates and strips for pressure pur-poses - Technical delivery
conditions -
Part 2: Unalloyed and low-alloyed steels with specified room temperature
and elevated temperature properties
-- -
~-_._-
--- --
Numéro de référence
-- ---
-- _--_.-- ___- -___
_ . __._. _ _ _. - ISO 9328-2: 1991 (F)
---------------------- Page: 1 ----------------------

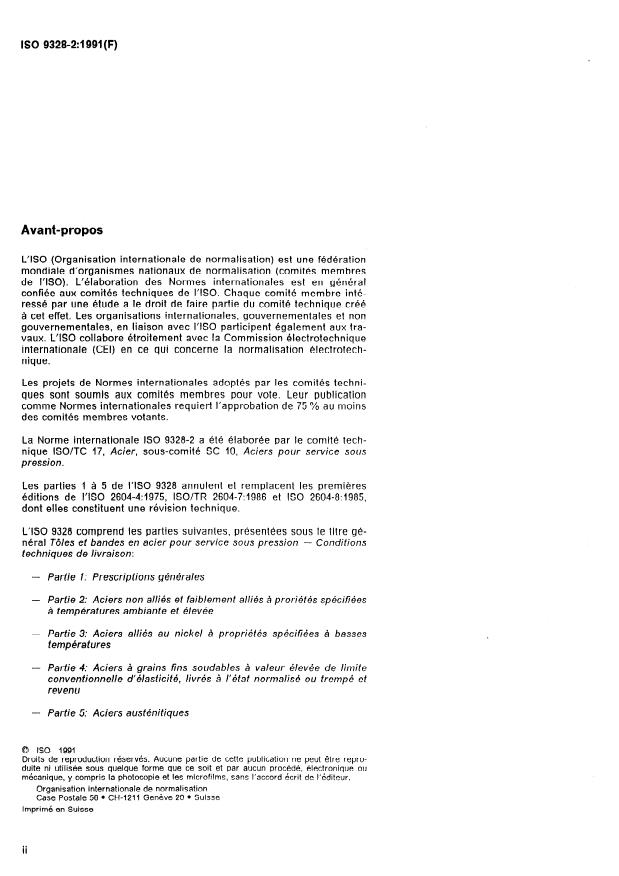

ISO 9328-2:1991 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 9328-2 a été élaborée par le comité tech-
nique ISO/TC 17, Acier, sous-comité SC 10, Aciers pour service sous
pression.
Les parties 1 à 5 de I’ISO 9328 annulent et remplacent les premières
éditions de I’ISO 2604,4:1975, ISO/TR 2604-7:1986 et ISO 2604-811985,
dont elles constituent une révision technique.
L’ISO 9328 comprend les parties suivantes, présentées sous le titre g&
néral Tôles et bandes en acier pour service sous pression - Conditions
techniques de livraison:
- Partie 1: Prescriptions générales
- Partie 2: Aciers non alliés et faiblement alliés à proriétés spécifiées
à températures ambiante et élevée
au nickel A propriétés spécifiées à basses
- Partie 3: Aciers alliés
températures
- Partie 4: Aciers à grains fins soudables à valeur élevée de /imite
conventionnelle d’élasticité, livrés à l’état normalisé ou trempé et
revenu
- Partie 5: Aciers austénitiques
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 9328=2:1991(F)
Tôles et bandes en acier pour service sous pression -
Conditions techniques de livraison -
Partie 2:
Aciers non al liés et faiblement all iés à propriétés spécifiées à
températures ambiante et élevée
b) au tableau 2, les écarts admissibles des résultats
1 Domaine d’application
de l’analyse sur produit par rapport aux limites
spécifiées de l’analyse de coulée;
1.1 La présente partie de I’ISO 9328 s’applique aux
c) au tableau 3, les valeurs minimales de limite
tôles d’épaisseur comprise entre 3 mm et 150 mm
conventionnelle d’élasticité à température éle-
(en partie jusqu’à 300 mm) et aux bandes d’épais-
vée;
seur supérieure ou égale à 3 mm fabriqués dans les
aciers indiqués au tableau 1, à livrer suivant les d) au tableau 4, les valeurs estimées de résistance
spécifications de I’ISO 9328-l. moyenne à la rupture sous contrainte;
Les aciers non alliés sont classés en deux catégo-
e) au tableau 5, les valeurs estimées des
ries, à savoir
contraintes moyennes pour une déformation de
1 %.
- les nuances pour service à température am-
biante (nuances P xxx);
- les nuances pour service à température élevée
(nuances PH xxx).
2 Référence normative
1.2 La présente partie de I’ISO 9328 renferme les
données suivantes: La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
a) au tableau 1, les limites concernant dispositions valables pour la présente partie de
I’ISO 9328. Au moment de la publication, l’édition
- la composition chimique selon l’analyse de indiquée était en vigueur. Toute norme est sujette à
révision et les parties prenantes des accords fondés
coulée,
sur la présente partie de I’ISO 9328 sont invitées à
- les caractéristiques de traction à la tempéra- rechercher la possibilité d’appliquer l’édition la plus
récente de la norme indiquée ci-après. Les mem-
ture ambiante,
bres de la CEI et de I’ISO possèdent le registre des
- les caractéristiques de résilience à tempéra- Normes internationales en vigueur à un moment
ture ambiante ou à 0 OC, donné.
- les indications sur les conditions usuelles de ISO 9328-1:1991, Tôles et bandes en acier pour ser
traitement thermique au moment de la livrai- vice sous pression - Conditions techniques de li-
son; vraison - Partie 1: Prescrip tiens générales.
---------------------- Page: 3 ----------------------

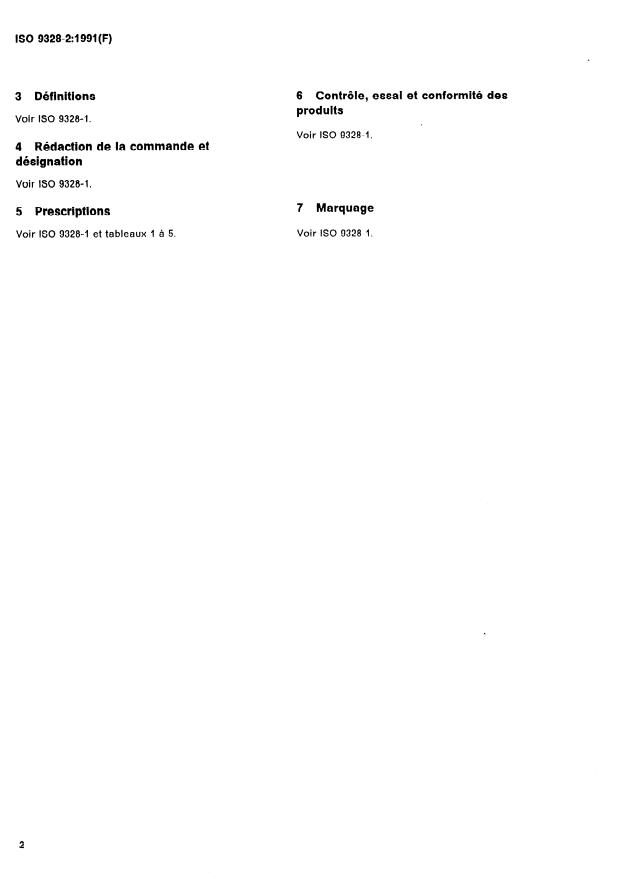

ISO 9328-2:1991 (F)
6 Contrôle, essai et conformité des
3 Définitions
produits
Voir ISO 93284.
Voir ISO 9328-l.
4 Rédaction de la commande et
désignation
Voir ISO 93284.
7 Marquage
5 Prescriptions
Voir ISO 9328-l.
Voir ISO 9328-l et tableaux 1 à 5.
2
---------------------- Page: 4 ----------------------
ISO 9328-2:1991(F)
3
---------------------- Page: 5 ----------------------
60 932802:1991 (F)
Composition chimique (analyse de coulée), caractéristiques mécaniques à température ambiante
Tableau 1 -
et &ats de traitement thermique des aciers non allies et faiblement alliés à propriétés spécifiées
à température ambiante et à température élevée
Composition chimique 1% bnlm)l*) *
Qualit d’acier
Ligne no
P S
Designation 1)
C Si Mn Al Cr Mo Autres
total
max. max.
CU GO,30
1 P235 GO,17 GO,35 0,40 à 1,20 0,035 0,030 >0,020 GO,30 <0,08 Ni <0,30
PH 235
5)
CU <0,30
2 P255 <0,20 GO,35 0,50 à 1,40 0,035 0,030 ,0,020 GO,30 <0,08 Ni <0,30
PH 255
5)
CU <0,30
P290 GO,20
3 ' <0,40 0,90 à 1,50 0,035 0,030 ,0,020 GO,30 < 0,08 Ni <0,30
PH 290 0,14 à 0,20
5)
P 315 < 0,20 CU <0,30
4 0,lO à 0,50 0,90 à 1,60 0,035 0,030 > 0,020 GO,30 < 0,08 Ni <0,30
PH 315 0,15 à 0,20
5)
CU <0,30
P355 <0,22
5 0,lO à 0,50 0,sO à 1,60 0,035 0,030 > 0,020 GO,30 <0,08 Ni <0,30
PH 355 0,15 à 0,22
5)
6 16Mo3 0,12 à 0,20 < 0,35 0,40 à 0,!30 0,035 0,030 7, < 0,30 0,25 à 0,35 CU <0,30
7 14 CrMo 4 5 0,08 à 0,18 GO,35 0,40 à 1,00 0,035 0,030 7, 0,70 à 1,15 0,4oà 0.60 CU <0,30
*
8 13CrMo910Tl o’08~Io,15 < 0,50 0,40 à 0,70 0,035 0,030 '1 2,00 à 2,50 0,90 à 1,lO CU GO,30
9 13CrMo910l2 0806~jo.15 < 0,50 0,40 à 0,70 0,035 0,030 7' 2,00 à 2,50 0,90 à 1,lO CU <0,30
4
---------------------- Page: 6 ----------------------
ISO 9328-2:1991(F)
Propriétés mécaniques à température ambiantes) à température 6Mv6e
Traitement thermique
Conditions usuelles de traitement thermique
de r6f6rence
Temperature Refroi
Ref roi-
Épaisseur I$
A KV Propriété Symbole d$syt:!xi- dis-
dis-
Revenu
Rrn
RP
min. min. min. à au fluage
4) sement sement
ou de mise
dans
dans
en solution
mm N/mm* N/md % J OC ta)'$&
Voir tableau OC
OC
a3 ~16 235 25
>16 ~40 225 25
' 360à480 r
>40 ~60 215 25 27 0 36)
4 + 56) N 89oà950 Air - -
>60<100 200 24
>100<150 185 35Oà480 24
>3 <16 265 24
>16 <40 255 24
410à530
>40 <60
245 23 27 0 36) 4 + 56) N 89oà950 Air - -
>60<100 215 22
>100<150 200 4003530 22
>3 ~16 290 22
>16 ~40 285 22
46Oà580
>40 ~60 280
22 27 0 36) 4 + 56) N 890 à 950 Air - -
>60<100 255 21
>100<150 230 44Oà570 21
>3 416
315 21
>16 ~40 310 21
490à610 L
>40 ~60 305 21 27 0 36' 4 + 56) N 89Oà950 Air
- -
>60<100 280 20
>loo 450 255 4702 600 20
23. <16 355 21
>16 ~40 345 510 à 650
21
>40 ~60 335 21 27 0 36) 4 + 56) N 89oà950
Air - -
>60<100 315 5OOà650 20
>100<150 295 4903640
20
>3 ~16 280 24
>16 ~40 270 45Oà 600 24 31 20
>40 <60 260 23 3 4+5 N(+U 890 à 950
Air EOOà650) (Air)
>60<100 240 430à580 22
< 27
20
>100<150 220 4203570 19
>3 ~16 300 20
>16 ~40 300 45Oà 600 20 31 20
>40 ~60 300 19 3 4+5 N+T 89oà950 Air 630 à 730
Air
>60<100 275 44Oà590 18
27 20
>loo <150 255 430à580 18
>3 ~16 275 18
>16 ~40 265 480à620 18 31 20
>40 ~60 265 18
3
4+5 N+T 920 à 980 Air 6803750 Air
>60<100 260 4703620 17
>100<150 250 46Oà610 16 27 20
>150<300 240 45Oà600 16
~-~~
>3 GI6
>16 ~40 18 31
310 520 à 670 20 3
- N+T 920 à 980 Airs) 700à 770 Air
>40 <60
>60
5
---------------------- Page: 7 ----------------------
ISO 932802:1991 (F)
Notes du tableau 1
1) Toutes les données relatives aux désignations figurant dans la présente partie de I’ISO 9328 doivent être considérées comme provisoires et
seront révisées dés qu’un système général de désignation des aciers et des produits en acier aura été défini.
2) Voir aussi ISO 9328-1, 5.2.1.1.
3) R,: limite conventionnelle d’élasticité (voir ISO 9328-1, tableau 3, note 4);
R,: résistance à la traction;
A: allongement pour cent après rupture sur la longueur entre repéres L, = 5,65 & (où S, est l’aire de la section initiale);
KV: résilience sur éprouvette ISO à entaille en V.
4) N: normalisé,
N( + T) : normalisé et, éventuellement, revenu.
5) La so
...
NORME
INTERNATIONALE
Première édition
1991-12-01
Tôles et bandes en acier pour service sous
pression - Conditions techniques de
livraison -
Partie 2:
Aciers non alliés et faiblement alliés à propriétés
spécifiées à températures ambiante et élevée
Sfeel plates and strips for pressure pur-poses - Technical delivery
conditions -
Part 2: Unalloyed and low-alloyed steels with specified room temperature
and elevated temperature properties
-- -
~-_._-
--- --
Numéro de référence
-- ---
-- _--_.-- ___- -___
_ . __._. _ _ _. - ISO 9328-2: 1991 (F)
---------------------- Page: 1 ----------------------
ISO 9328-2:1991 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 9328-2 a été élaborée par le comité tech-
nique ISO/TC 17, Acier, sous-comité SC 10, Aciers pour service sous
pression.
Les parties 1 à 5 de I’ISO 9328 annulent et remplacent les premières
éditions de I’ISO 2604,4:1975, ISO/TR 2604-7:1986 et ISO 2604-811985,
dont elles constituent une révision technique.
L’ISO 9328 comprend les parties suivantes, présentées sous le titre g&
néral Tôles et bandes en acier pour service sous pression - Conditions
techniques de livraison:
- Partie 1: Prescriptions générales
- Partie 2: Aciers non alliés et faiblement alliés à proriétés spécifiées
à températures ambiante et élevée
au nickel A propriétés spécifiées à basses
- Partie 3: Aciers alliés
températures
- Partie 4: Aciers à grains fins soudables à valeur élevée de /imite
conventionnelle d’élasticité, livrés à l’état normalisé ou trempé et
revenu
- Partie 5: Aciers austénitiques
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 9328=2:1991(F)
Tôles et bandes en acier pour service sous pression -
Conditions techniques de livraison -
Partie 2:
Aciers non al liés et faiblement all iés à propriétés spécifiées à
températures ambiante et élevée
b) au tableau 2, les écarts admissibles des résultats
1 Domaine d’application
de l’analyse sur produit par rapport aux limites
spécifiées de l’analyse de coulée;
1.1 La présente partie de I’ISO 9328 s’applique aux
c) au tableau 3, les valeurs minimales de limite
tôles d’épaisseur comprise entre 3 mm et 150 mm
conventionnelle d’élasticité à température éle-
(en partie jusqu’à 300 mm) et aux bandes d’épais-
vée;
seur supérieure ou égale à 3 mm fabriqués dans les
aciers indiqués au tableau 1, à livrer suivant les d) au tableau 4, les valeurs estimées de résistance
spécifications de I’ISO 9328-l. moyenne à la rupture sous contrainte;
Les aciers non alliés sont classés en deux catégo-
e) au tableau 5, les valeurs estimées des
ries, à savoir
contraintes moyennes pour une déformation de
1 %.
- les nuances pour service à température am-
biante (nuances P xxx);
- les nuances pour service à température élevée
(nuances PH xxx).
2 Référence normative
1.2 La présente partie de I’ISO 9328 renferme les
données suivantes: La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
a) au tableau 1, les limites concernant dispositions valables pour la présente partie de
I’ISO 9328. Au moment de la publication, l’édition
- la composition chimique selon l’analyse de indiquée était en vigueur. Toute norme est sujette à
révision et les parties prenantes des accords fondés
coulée,
sur la présente partie de I’ISO 9328 sont invitées à
- les caractéristiques de traction à la tempéra- rechercher la possibilité d’appliquer l’édition la plus
récente de la norme indiquée ci-après. Les mem-
ture ambiante,
bres de la CEI et de I’ISO possèdent le registre des
- les caractéristiques de résilience à tempéra- Normes internationales en vigueur à un moment
ture ambiante ou à 0 OC, donné.
- les indications sur les conditions usuelles de ISO 9328-1:1991, Tôles et bandes en acier pour ser
traitement thermique au moment de la livrai- vice sous pression - Conditions techniques de li-
son; vraison - Partie 1: Prescrip tiens générales.
---------------------- Page: 3 ----------------------
ISO 9328-2:1991 (F)
6 Contrôle, essai et conformité des
3 Définitions
produits
Voir ISO 93284.
Voir ISO 9328-l.
4 Rédaction de la commande et
désignation
Voir ISO 93284.
7 Marquage
5 Prescriptions
Voir ISO 9328-l.
Voir ISO 9328-l et tableaux 1 à 5.
2
---------------------- Page: 4 ----------------------
ISO 9328-2:1991(F)
3
---------------------- Page: 5 ----------------------
60 932802:1991 (F)
Composition chimique (analyse de coulée), caractéristiques mécaniques à température ambiante
Tableau 1 -
et &ats de traitement thermique des aciers non allies et faiblement alliés à propriétés spécifiées
à température ambiante et à température élevée
Composition chimique 1% bnlm)l*) *
Qualit d’acier
Ligne no
P S
Designation 1)
C Si Mn Al Cr Mo Autres
total
max. max.
CU GO,30
1 P235 GO,17 GO,35 0,40 à 1,20 0,035 0,030 >0,020 GO,30 <0,08 Ni <0,30
PH 235
5)
CU <0,30
2 P255 <0,20 GO,35 0,50 à 1,40 0,035 0,030 ,0,020 GO,30 <0,08 Ni <0,30
PH 255
5)
CU <0,30
P290 GO,20
3 ' <0,40 0,90 à 1,50 0,035 0,030 ,0,020 GO,30 < 0,08 Ni <0,30
PH 290 0,14 à 0,20
5)
P 315 < 0,20 CU <0,30
4 0,lO à 0,50 0,90 à 1,60 0,035 0,030 > 0,020 GO,30 < 0,08 Ni <0,30
PH 315 0,15 à 0,20
5)
CU <0,30
P355 <0,22
5 0,lO à 0,50 0,sO à 1,60 0,035 0,030 > 0,020 GO,30 <0,08 Ni <0,30
PH 355 0,15 à 0,22
5)
6 16Mo3 0,12 à 0,20 < 0,35 0,40 à 0,!30 0,035 0,030 7, < 0,30 0,25 à 0,35 CU <0,30
7 14 CrMo 4 5 0,08 à 0,18 GO,35 0,40 à 1,00 0,035 0,030 7, 0,70 à 1,15 0,4oà 0.60 CU <0,30
*
8 13CrMo910Tl o’08~Io,15 < 0,50 0,40 à 0,70 0,035 0,030 '1 2,00 à 2,50 0,90 à 1,lO CU GO,30
9 13CrMo910l2 0806~jo.15 < 0,50 0,40 à 0,70 0,035 0,030 7' 2,00 à 2,50 0,90 à 1,lO CU <0,30
4
---------------------- Page: 6 ----------------------
ISO 9328-2:1991(F)
Propriétés mécaniques à température ambiantes) à température 6Mv6e
Traitement thermique
Conditions usuelles de traitement thermique
de r6f6rence
Temperature Refroi
Ref roi-
Épaisseur I$
A KV Propriété Symbole d$syt:!xi- dis-
dis-
Revenu
Rrn
RP
min. min. min. à au fluage
4) sement sement
ou de mise
dans
dans
en solution
mm N/mm* N/md % J OC ta)'$&
Voir tableau OC
OC
a3 ~16 235 25
>16 ~40 225 25
' 360à480 r
>40 ~60 215 25 27 0 36)
4 + 56) N 89oà950 Air - -
>60<100 200 24
>100<150 185 35Oà480 24
>3 <16 265 24
>16 <40 255 24
410à530
>40 <60
245 23 27 0 36) 4 + 56) N 89oà950 Air - -
>60<100 215 22
>100<150 200 4003530 22
>3 ~16 290 22
>16 ~40 285 22
46Oà580
>40 ~60 280
22 27 0 36) 4 + 56) N 890 à 950 Air - -
>60<100 255 21
>100<150 230 44Oà570 21
>3 416
315 21
>16 ~40 310 21
490à610 L
>40 ~60 305 21 27 0 36' 4 + 56) N 89Oà950 Air
- -
>60<100 280 20
>loo 450 255 4702 600 20
23. <16 355 21
>16 ~40 345 510 à 650
21
>40 ~60 335 21 27 0 36) 4 + 56) N 89oà950
Air - -
>60<100 315 5OOà650 20
>100<150 295 4903640
20
>3 ~16 280 24
>16 ~40 270 45Oà 600 24 31 20
>40 <60 260 23 3 4+5 N(+U 890 à 950
Air EOOà650) (Air)
>60<100 240 430à580 22
< 27
20
>100<150 220 4203570 19
>3 ~16 300 20
>16 ~40 300 45Oà 600 20 31 20
>40 ~60 300 19 3 4+5 N+T 89oà950 Air 630 à 730
Air
>60<100 275 44Oà590 18
27 20
>loo <150 255 430à580 18
>3 ~16 275 18
>16 ~40 265 480à620 18 31 20
>40 ~60 265 18
3
4+5 N+T 920 à 980 Air 6803750 Air
>60<100 260 4703620 17
>100<150 250 46Oà610 16 27 20
>150<300 240 45Oà600 16
~-~~
>3 GI6
>16 ~40 18 31
310 520 à 670 20 3
- N+T 920 à 980 Airs) 700à 770 Air
>40 <60
>60
5
---------------------- Page: 7 ----------------------
ISO 932802:1991 (F)
Notes du tableau 1
1) Toutes les données relatives aux désignations figurant dans la présente partie de I’ISO 9328 doivent être considérées comme provisoires et
seront révisées dés qu’un système général de désignation des aciers et des produits en acier aura été défini.
2) Voir aussi ISO 9328-1, 5.2.1.1.
3) R,: limite conventionnelle d’élasticité (voir ISO 9328-1, tableau 3, note 4);
R,: résistance à la traction;
A: allongement pour cent après rupture sur la longueur entre repéres L, = 5,65 & (où S, est l’aire de la section initiale);
KV: résilience sur éprouvette ISO à entaille en V.
4) N: normalisé,
N( + T) : normalisé et, éventuellement, revenu.
5) La so
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
