ISO 15708-3:2017
(Main)Non-destructive testing — Radiation methods for computed tomography — Part 3: Operation and interpretation
Non-destructive testing — Radiation methods for computed tomography — Part 3: Operation and interpretation
ISO 15708-3:2017 presents an outline of the operation of a computed tomography (CT) system and the interpretation of results with the aim of providing the operator with technical information to enable the selection of suitable parameters. It is applicable to industrial imaging (i.e. non-medical applications) and gives a consistent set of CT performance parameter definitions, including how those performance parameters relate to CT system specifications. ISO 15708-3:2017 deals with computed axial tomography and excludes other types of tomography such as translational tomography and tomosynthesis.
Essais non destructifs — Méthodes par rayonnements pour la tomographie informatisée — Partie 3: Fonctionnement et interprétation
Le présent document fournit une présentation générale du fonctionnement d'un système de tomographie informatisée (TI) et de l'interprétation des résultats afin de donner à l'utilisateur des informations techniques pour sélectionner les paramètres adaptés. Il est applicable à l'imagerie industrielle (c'est-à-dire aux applications non médicales) et donne un ensemble cohérent de définitions des paramètres de performance de la TI, y compris la façon dont ces paramètres sont reliés aux spécifications du système TI. Le présent document traite de la tomographie axiale informatisée et exclut les autres types de tomographie, tels que la tomographie par translation et la tomosynthèse.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 15708-3
First edition
2017-02
Non-destructive testing — Radiation
methods for computed tomography —
Part 3:
Operation and interpretation
Essais non destructifs — Méthodes par rayonnements pour la
tomographie informatisée —
Partie 3: Fonctionnement et interprétation
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Operational procedure . 1
4.1 General . 1
4.2 CT system set-up . 2
4.2.1 General. 2
4.2.2 Geometry . 2
4.2.3 X-ray source . 3
4.2.4 Detector . 3
4.3 Reconstruction parameters . 3
4.4 Visualization . 3
4.5 Analysis and interpretation of CT images . 4
4.5.1 General. 4
4.5.2 Feature testing/defect testing . 4
4.5.3 Dimensional testing . 4
5 Requirements for acceptable results . 7
5.1 Image quality parameters . 7
5.1.1 Contrast . 7
5.1.2 Noise . 8
5.1.3 Signal to noise ratio . 9
5.1.4 Contrast to noise ratio . 9
5.1.5 Spatial resolution .10
5.2 Suitability of testing .12
5.3 CT examination interpretation and acceptance criteria .12
5.4 Records and reports .12
5.5 Artefacts .13
5.5.1 General.13
5.5.2 Beam hardening artefacts .13
5.5.3 Edge artefacts .14
5.5.4 Scattered radiation . .15
5.5.5 Instabilities .15
5.5.6 Ring artefacts .15
5.5.7 Centre of rotation error artefacts .16
5.5.8 Motion artefacts .17
5.5.9 Artefacts due to an insufficient number of projections .18
5.5.10 Cone beam artefacts .18
Annex A (informative) Spatial resolution measurement using line pair gauges .19
Bibliography .23

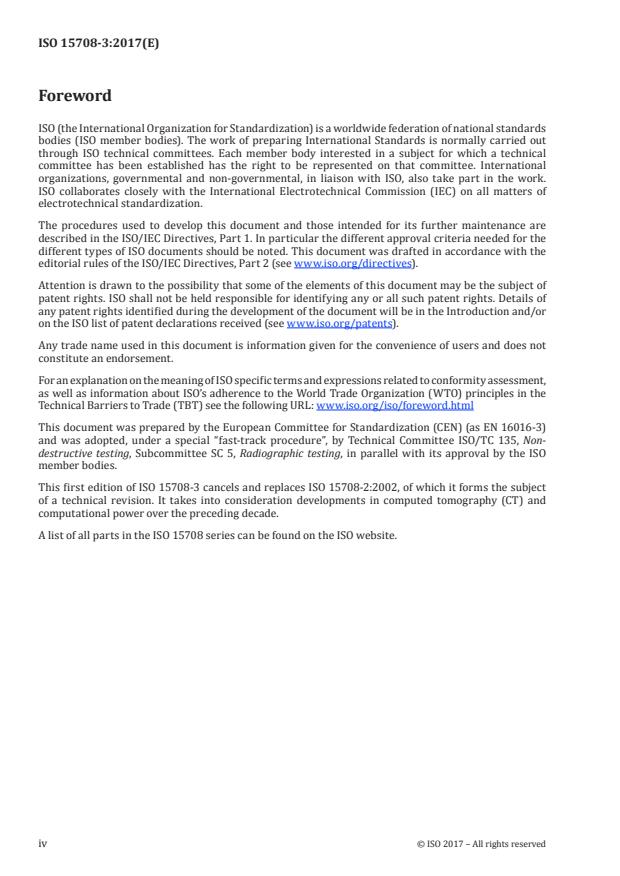

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html
This document was prepared by the European Committee for Standardization (CEN) (as EN 16016-3)
and was adopted, under a special “fast-track procedure”, by Technical Committee ISO/TC 135, Non-
destructive testing, Subcommittee SC 5, Radiographic testing, in parallel with its approval by the ISO
member bodies.
This first edition of ISO 15708-3 cancels and replaces ISO 15708-2:2002, of which it forms the subject
of a technical revision. It takes into consideration developments in computed tomography (CT) and
computational power over the preceding decade.
A list of all parts in the ISO 15708 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
INTERNATIONAL STANDARD ISO 15708-3:2017(E)
Non-destructive testing — Radiation methods for
computed tomography —
Part 3:
Operation and interpretation
1 Scope
This document presents an outline of the operation of a computed tomography (CT) system and the
interpretation of results with the aim of providing the operator with technical information to enable
the selection of suitable parameters.
It is applicable to industrial imaging (i.e. non-medical applications) and gives a consistent set of CT
performance parameter definitions, including how those performance parameters relate to CT system
specifications.
This document deals with computed axial tomography and excludes other types of tomography such as
translational tomography and tomosynthesis.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 15708-1:2017, Non-destructive testing — Radiation methods for computed tomography — Part 1:
Terminology
ISO 15708-2:2017, Non-destructive testing — Radiation methods for computed tomography — Part 2:
Principle, equipment and samples
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 15708-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Operational procedure
4.1 General
For target-oriented computer tomography (CT) inspection procedures, the test and measurement tasks
are defined in advance with regard to the size and type of features/defects to be verified; for example,
through the specification of appropriate acceptance levels and geometry deviations. In the following,
the process steps of a CT application are described and information on its implementation provided.
4.2 CT system set-up
4.2.1 General
The CT system set-up is oriented towards the requirements for the given task. The required spatial
resolution (taking into account the tube focal spot size), contrast resolution, voxel size and the CT image
quality can be derived from these requirements. The quality of the CT image is determined by different
parameters, which under certain circumstances counteract each other.
In the following, system parameters are described and information is provided on setting up a CT
system for inspection. Due to the interactions of the different system parameters, it may be necessary
to run through the set-up steps several times in order to acquire optimal data.
The optimal energy is that which gives the best signal-to-noise ratio and not necessarily that which
gives the clearest radiograph (the dependency of the detector efficiency on the energy is to be taken into
account). However, in order to differentiate between materials of different chemical composition it may
be necessary to adjust the accelerating voltage to maximise the difference in their linear attenuation
coefficients.
4.2.2 Geometry
The source-detector and source-object distances and thus also the beam angle used should be
specified. In order to achieve high
...
NORME ISO
INTERNATIONALE 15708-3
Première édition
2017-02
Essais non destructifs — Méthodes par
rayonnements pour la tomographie
informatisée —
Partie 3:
Fonctionnement et interprétation
Non-destructive testing — Radiation methods for computed
tomography —
Part 3: Operation and interpretation
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2017 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Mode opératoire de fonctionnement . 1
4.1 Généralités . 1
4.2 Définition du système TI . 2
4.2.1 Généralités . 2
4.2.2 Géométrie . . 2
4.2.3 Source de rayons X . 3
4.2.4 Détecteur . 3
4.3 Paramètres de reconstruction . 3
4.4 Visualisation . 3
4.5 Analyse et interprétation des images TI . 4
4.5.1 Généralités . 4
4.5.2 Inspection de caractéristique/défaut . 4
4.5.3 Inspection dimensionnelle . 4
5 Exigences requises pour obtenir des résultats acceptables . 7
5.1 Paramètres de qualité d’image . 7
5.1.1 Contraste . 7
5.1.2 Bruit . 8
5.1.3 Rapport signal sur bruit . 9
5.1.4 Rapport contraste sur bruit . 9
5.1.5 Résolution spatiale .10
5.2 Adéquation de l’essai .11
5.3 Interprétation et critères d’acceptation d’examen TI.11
5.4 Enregistrements et rapports .11
5.5 Artefacts .12
5.5.1 Généralités .12
5.5.2 Artefacts de durcissement de faisceau.12
5.5.3 Artefacts de bord .13
5.5.4 Rayonnement diffusé .14
5.5.5 Instabilités .14
5.5.6 Artefacts en anneau .15
5.5.7 Artefacts d’erreur de centre de rotation .15
5.5.8 Artefacts de mouvement .16
5.5.9 Artefacts dus à un nombre insuffisant de projections .16
5.5.10 Artefacts de faisceau conique .17
Annexe A (informative) Mesure de la résolution spatiale au moyen de jauges à paires de lignes .18
Bibliographie .21

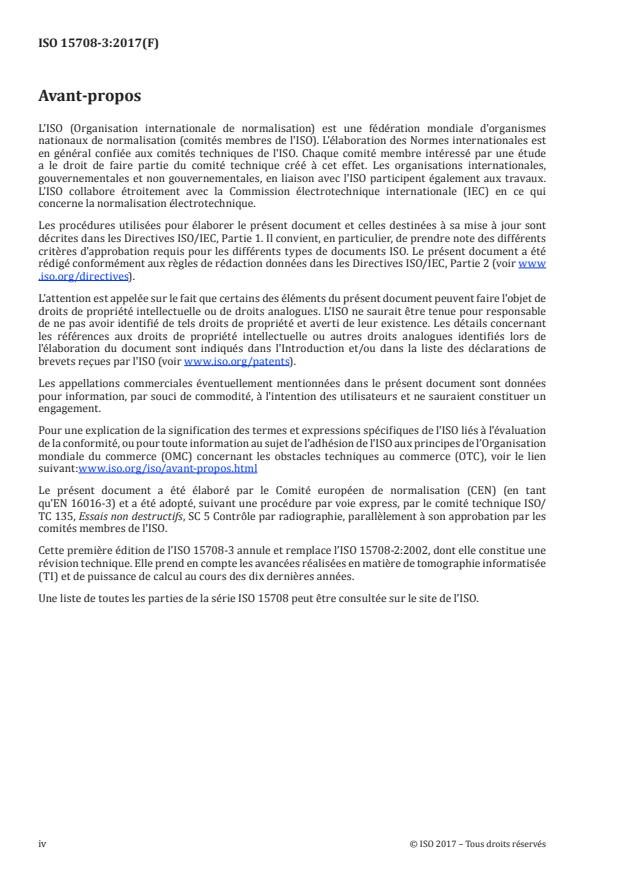

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/patents).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www .iso .org/iso/avant -propos .html
Le présent document a été élaboré par le Comité européen de normalisation (CEN) (en tant
qu'EN 16016-3) et a été adopté, suivant une procédure par voie express, par le comité technique ISO/
TC 135, Essais non destructifs, SC 5 Contrôle par radiographie, parallèlement à son approbation par les
comités membres de l'ISO.
Cette première édition de l’ISO 15708-3 annule et remplace l’ISO 15708-2:2002, dont elle constitue une
révision technique. Elle prend en compte les avancées réalisées en matière de tomographie informatisée
(TI) et de puissance de calcul au cours des dix dernières années.
Une liste de toutes les parties de la série ISO 15708 peut être consultée sur le site de l’ISO.
iv © ISO 2017 – Tous droits réservés
NORME INTERNATIONALE ISO 15708-3:2017(F)
Essais non destructifs — Méthodes par rayonnements pour
la tomographie informatisée —
Partie 3:
Fonctionnement et interprétation
1 Domaine d’application
Le présent document fournit une présentation générale du fonctionnement d’un système de tomographie
informatisée (TI) et de l’interprétation des résultats afin de donner à l’utilisateur des informations
techniques pour sélectionner les paramètres adaptés.
Il est applicable à l’imagerie industrielle (c'est-à-dire aux applications non médicales) et donne un
ensemble cohérent de définitions des paramètres de performance de la TI, y compris la façon dont ces
paramètres sont reliés aux spécifications du système TI.
Le présent document traite de la tomographie axiale informatisée et exclut les autres types de
tomographie, tels que la tomographie par translation et la tomosynthèse.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 15708-1:2017, Essais non destructifs — Méthodes par rayonnements pour la tomographie
informatisée — Partie 1: Terminologie
ISO 15708-2:2017, Essais non destructifs — Méthodes par rayonnements pour la tomographie
informatisée — Partie 2: Principes, équipements et échantillons
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 15708-1 s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
— ISO Online browsing platform: disponible à l'adresse http: //www .iso .org/obp
4 Mode opératoire de fonctionnement
4.1 Généralités
Pour les modes opératoires d’examen de tomographie informatisée (TI) avec un objectif ciblé, les
tâches d’inspection et de mesure concernant la taille et le type de caractéristiques/défauts à vérifier
sont définies à l’avance; par exemple par la spécification de niveaux appropriés d’acceptation et d’écarts
de géométrie. Dans ce qui suit, les étapes d’un processus d’une application TI sont décrites et des
informations sur sa mise en œuvre sont fournies.
4.2 Définition du système TI
4.2.1 Généralités
La définition du système TI doit être orientée vers les exigences de la tâche d’inspection donnée. La
résolution spatiale (tenant compte de la dimension du foyer du tube), la résolution en contraste, la taille
de voxel et la qualité d’image TI requises sont calculées à partir de ces exigences. La qualité de l’image
TI est déterminée par différents paramètres qui, dans certains cas, se compensent les uns les autres.
Dans ce qui suit, les paramètres du système sont décrits et des informations sont fournies sur la
définition d’un système TI pour un examen donné. En raison des interactions des différents paramètres
du système, il peut être n
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
