ISO 8116-4:1985
(Main)Textile machinery and accessories — Beams for winding — Part 4: Quality classification of flanges for weaver's beams, warper's beams and sectional beams
Textile machinery and accessories — Beams for winding — Part 4: Quality classification of flanges for weaver's beams, warper's beams and sectional beams
Matériel pour l'industrie textile — Ensouples pour enroulement — Partie 4: Classes de qualité pour les joues d'ensouples de tissage, d'ourdissoirs et sectionnelles
General Information
Relations
Buy Standard
Standards Content (Sample)
International Standard @ 811614
lNTE FINATIONAL ORGANIZATION FOR STANDARDIZATION*MEMnYHAPO~HAR OPrAHM3AUMR no CTAHflAPTM3AUMM*ORGANlSATlON INTERNATIONALE DE NORMALISATION
Textile machinery and accessories - Beams for winding -
Part 4: Quality classification of flanges for weaver's
beams, warper's beams and sectional beams
Matériel pour /'industrie textile - Ensouples pour enroulement - Partie 4: Classes de qualité pour les joues d'ensouples de
tissage, d'ourdissoirs et sectionnelles
First edition - 1985-11-15
UDC 677.054.722 Ref. No. IS0 8116/4-1985 (E)
Descriptors : textile machinery, beams: textile machinery, flanges, pressure tests, classifications, quality.
Price based on 4 pages
---------------------- Page: 1 ----------------------

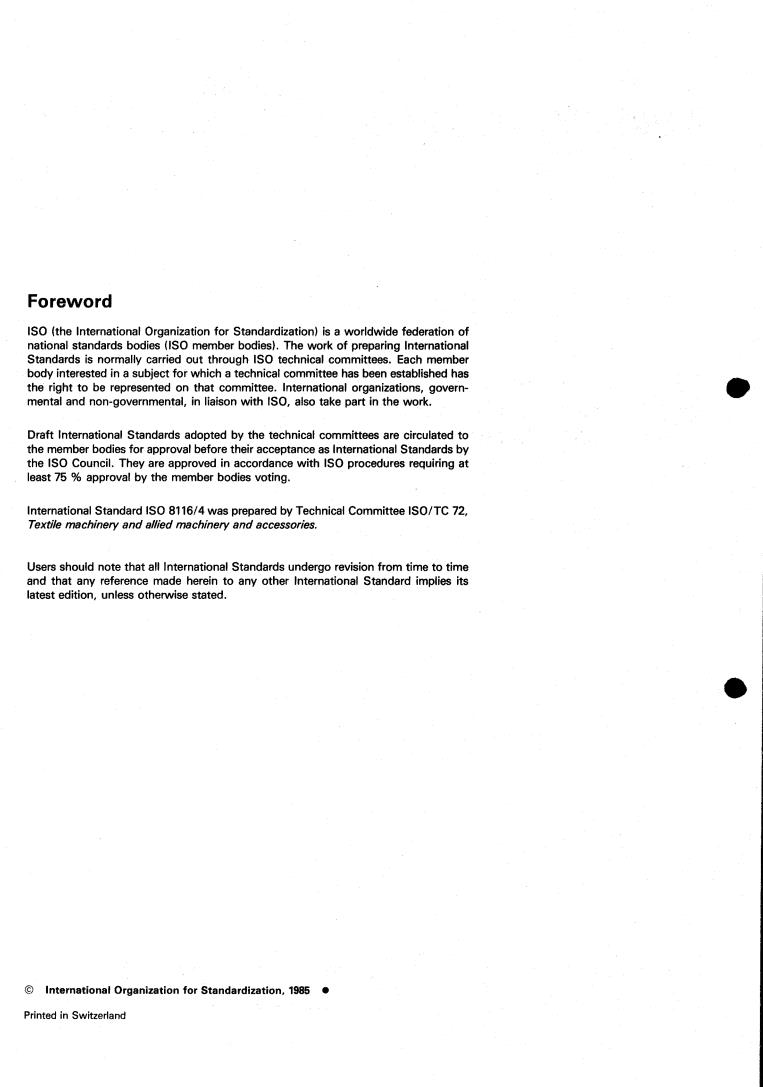

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as international Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
81 16/4 was prepared by Technical Committee ISO/TC 72,
International Standard IS0
Textile machinery and allied machinery and accessories.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organization for Standardization, 1985 O
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 8116/4-1985 (E)
Textile machinery and accessories - Beams for winding -
Part 4: Quality classification of flanges for weaver's
beams, warper's beams and sectional beams
3 Principle
1 Scope and field of application
In order to be able to compare the different types of beam
In order to ascertain the quality class of a beam flange, it is sub-
flanges and their behaviour under load, it is necessary to
jected to a force test.
specify characteristics and load ranges according to which the
flanges may be classified after undergoing acceptance testing.
This part of IS0 81 16 explains the theoretical relationships and

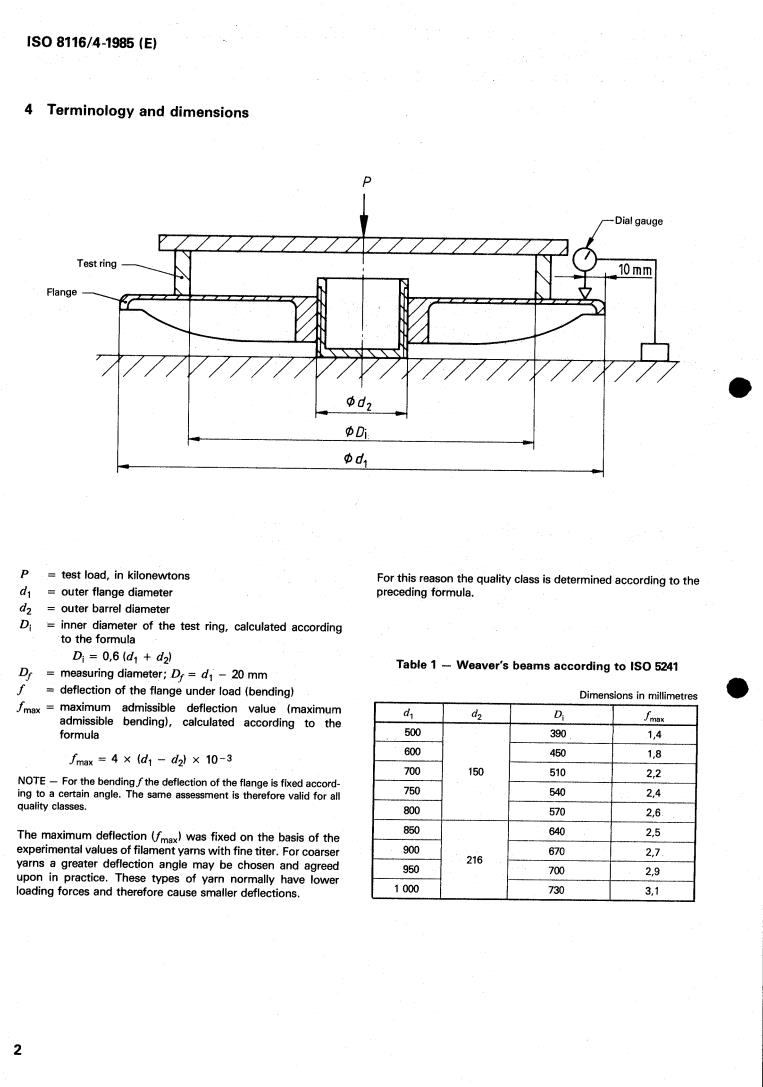

For this purpose the flange is centrally loaded by means of a
gives directives for practical use.
press and using a test ring with a defined diameter. The bend-
ing is determined from the average of the observations
(readings) taken from three dial gauges set at 120° to each
other and supported on the outer edge of the flange by means
2 References
of a holding device. The bending under load is thereby deter-
mined.
IS0 1025, Textile machinery and accessories - Sectional
beams for warp knitîing machines - Terminology and main
dimensions.
The loading should preferably occur in steps for the reading of
intermediate values; this permits determination of the way the
IS0 5241, Textile machinery and accessories - Weaver's
deflection behaviour changes with increase of load.
beams - Terminolog y and main dimensions.
IS0 81 1611, Textile machinery and accessories - Beams for
winding - Part I: Vocabulary.
It is also possible to unload the flange after each load step in
order to ascertain the degree of permanent deformation.
IS0 811612, Textile machinery and accessories - Beams for
winding - Part 2: Warper's beams - Terminology and main However the dial gauges should not be turned back t
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION0ME)~YHAPO~HAR OPrAHH3AUHR fl0 CTAHfiAPTH3AUHH*ORGANlSATlON INTERNATtONALE DE NORMALISATION
Matériel pour l'industrie textile - Ensouples pour
enroulement -
Partie 4: Classes de qualité pour les joues d'ensouples de
tissage, d'ourdissoirs et sectionnelles
Textile machinery and accessories - Beams for winding - Part 4: Quality classification of flanges for weaver's beams, warper's
beams and sectional beams
Première édition - 1985-11-15
CDU 677.054.722 Réf. no : IS0 8116/4-1985 (FI
Descripteurs : matériel textile, ensouple, bride, essai à la pression, classification, qualité.
Prix basé sur 4 pages
---------------------- Page: 1 ----------------------

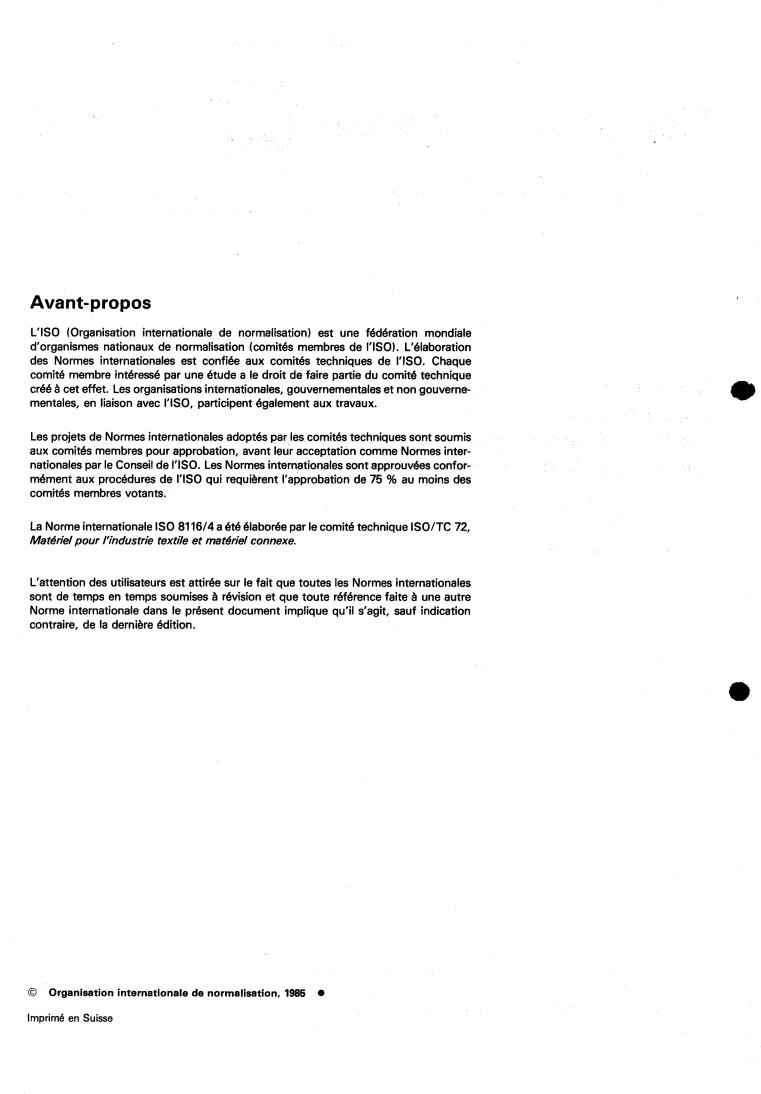

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de l'GO. Les Normes internationales sont approuvées confor-
mément aux procédures de 1'1S0 qui requièrent l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale IS0 8116/4 a été élaborée par le comité technique ISO/TC 72,
Matériel pour l'industrie textile et matériel connexe.
L'attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu'il s'agit, sauf indication
contraire, de la dernière édition.
O Organisation internationale de normalisation, 1985 O
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 8116/4-1985 (FI
Matériel pour l'industrie textile - Ensouples pour
enroulement -
Partie 4: Classes de qualité pour les joues d'ensouples de
tissage, d'ourdissoirs et sectionnelles
1 Objet et domaine d'application 3 Principe
Afin de pouvoir comparer les différents types d'ensouples et
Pour déterminer la classe de qualité d'une joue d'ensouple, on
leur comportement sous charge, il est nécessaire de spécifier
fait subir à cette joue un essai de pression.
des caractéristiques et de fixer des gammes de valeurs de char-
ges en fonction desquelles les joues pourront être classées
après avoir été soumises à un essai de contrôle.
Pour ceci, on applique une charge sur un diamètre déterminé
de la joue au moyen d'une presse et d'un anneau d'essai bien
La présente partie de I'ISO 8116 donne avec les bases théori-
centré. La courbure est déterminée à partir de la moyenne des
ques, des directives pratiques d'utilisation (d'une méthode per-
observations (lectures) relevées sur le cadran de trois compara-
mettant de définir les classes de qualité des joues d'ensouples).
teurs décalés de 120° et dont les palpeurs appuient sur le bord
extérieur de la joue à l'aide d'un montage approprié; la flèche
sous charge est ainsi relevée.
2 Références
IS0 1025, Matériel pour l'industrie textile - Ensouples section-
nelles pour métiers à mailles jetées - Terminologie et dimen-
Le cas échéant, la charge sera (progressivement) convenable-
sions principales. ment augmentée par paliers pour permettre la lecture de valeurs
intermédiaires qui donneront des indications sur le comporte-
IS0 5241, Matériel pour l'industrie textile - Ensouples de tis-
ment de la déformation sous l'accroissement de la charge.
sage - Terminologie et dimensions de base.
IS0 81 16/1, Matériel pour l'industrie textile - Ensouples pour
II est aussi possible de décharger la joue après chaque palier
enroulement - Partie 1 : Vocabulaire.
dans le but de déterminer la valeur du gradient de déformation
IS0 81 1612, Matériel pour l'industrie textile - Ensouples pour
permanente. Dans ce cas, les comparateurs ne seront pas
enroulement - Partie 2: Ensouples d'ourdissoirs - Termino- ((remis à zéro» avant que la charge maximale n'ait été
logie et dimensions pri
...
