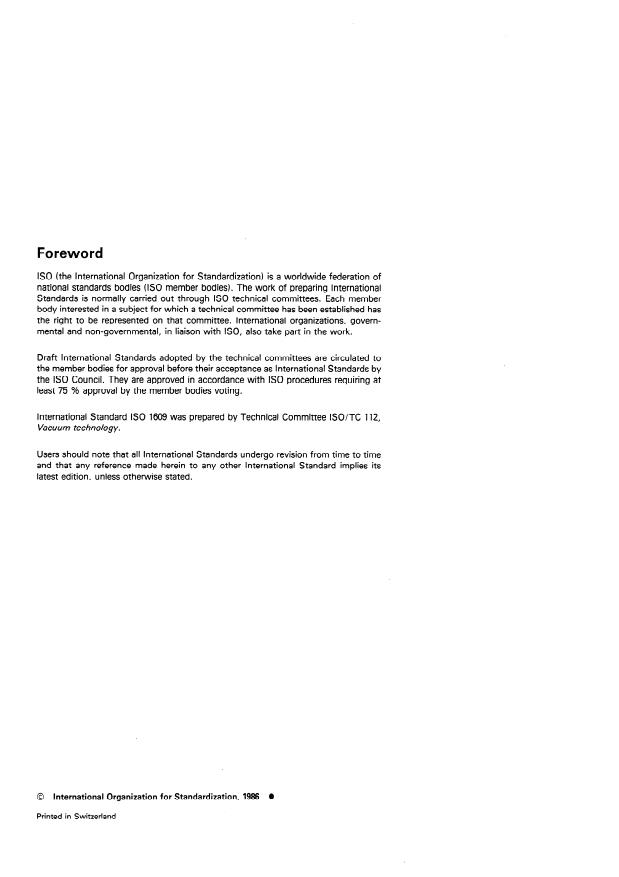

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 1609 was prepared by Technical Committee ISO/TC 112,
Vacuum technology.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
International Organization for Standardization, 1986
0
Printed in Switzerland
---------------------- Page: 2 ----------------------
~~~
IS0 16094986 (E)
INTERNATIONAL STANDARD
Vacuum technology - Flange dimensions
IS0 2861/ 1, Vacuum technology - Quick-release couplings -
1 Scope and field of application
Dimensions - Part 7: Clamped type.
This International Standard specifies the dimensions for flanges
IS0 4200, Plain end steel tubes, welded and seamless -
and collars used in vacuum technology.
General tables of dimensions and masses per unit length.
The dimensions ensure interchangeability between bolted,
clamped and rotatable flanges,
3 Dimensions
a) whether the assembly be homogeneous (for example,
bolted flanges or clamped flanges) or heterogeneous (for
example, bolted flanges assembled with clamped flanges
3.1 General
either by means of bolts or clamps or by means of bolts and
rotatable flanges) ;
b) whether the sealing rings used with the flanges be
3.1.1 The dimensions of the flanges or collars shall conform
elastomer O-rings or metal sealing rings, provided that they
to those specified in tables 1, 2 and 3 and shown in figures 1, 2
are compatible with the linear sealing loads given in
and 3. These dimensions are for finished products and do not
annex A.
include allowance for machining. Flanges or collars with
nominal bores of 10 to 40 inclusive, given in tables 1, 2 and 3,
accept the corresponding quick-release couplings specified in
IS0 2861 /l. Relevant dimensions and tolerances are specified
2 References
in annex B.
IS0 3, Preferred numbers - Series of preferred numbers.
3.1.2 The selection of materials shall be compatible with the
IS0 273, Fasteners - Clearance holes for bolts and screws.
requirements for flanges and collars used in vacuum
technology and with the dimensions given in tables 1, 2 and 3.
IS0 286, IS0 system of limits and fits. 1)
IS0 887, Plain washers for metric bolts. screws and nuts -
General plan. 3.1.3 In order to ensure the interchangeability of vacuum
components, the flanges shall be aligned so that the bolt holes
IS0 1127, Stainless steel tubes - Dimensions, tolerances and are spaced equidistantly about and off the symmetrical plane of
conventional masses per unit length.
the component.
1) At present at the stage of draft. (Revision of CO/R 2864962.)
---------------------- Page: 3 ----------------------
IS0 1609-1986 (E)

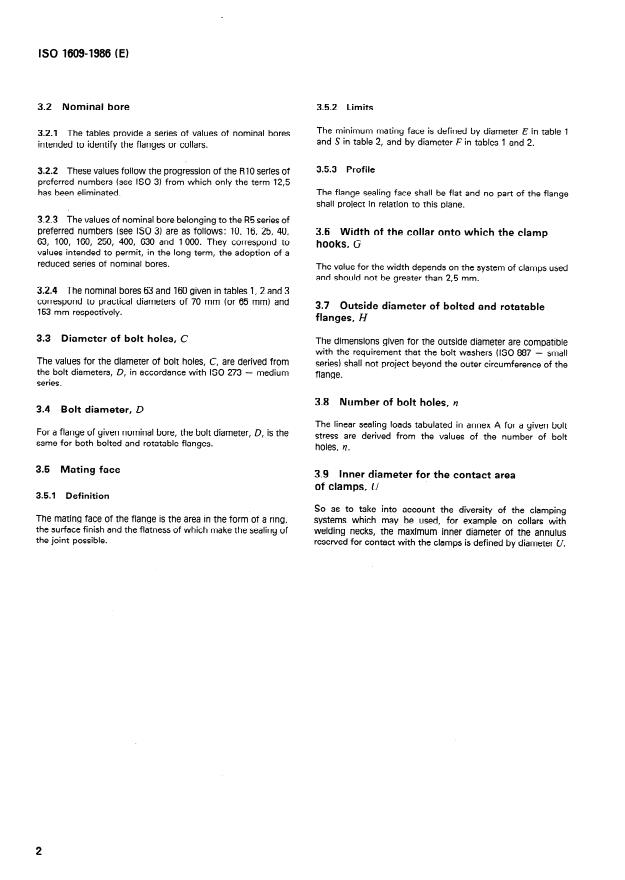

3.5.2 Limits
3.2 Nominal bore
The minimum mating face is defined by diameter E in table 1
of values of bores
3.2.1 The tables provide a series
2, and by diameter F in tables 1 and 2.
and S in table
intended to identify the flanges or collars.
3.5.3 Profile
These values follow the progression of the RlO series of
3.2.2
preferred numbers (see IS0 3) from which only the term 12,5
The flange sealing face shall be flat and no part of the flange
has been eliminated.
project in relation to this plane
shall
3.2.3 The values of nominal bore belonging to the R5 series of
3.6 Width of the collar onto which the clamp
preferred numbers (see IS0 3) are as follows: 10, 16, 25, 40,
63, 100, 160, 250, 400, 630 and 1000. They correspond to
hooks, G
values intended to permit, in the long term, the adoption of a
reduced series of nominal bores.
The value for the width depends on the system of clamps used
and should not be greater than 2,5 mm.
given in tables 1, 2 and 3
3.2.4 The nominal bores 63 and 160
correspond to practical diameters of 70 mm (or 65 mm) and
3.7 Outside diameter of bolted and rotatable
153 mm respectively.
flanges, H
3.3 Diameter of bolt holes, C The dimensions given for the outside diameter are compatible
with the requirement that the bolt washers (IS0 887 - small
The values for the diameter of bolt holes, C, are derived from
series) shall not project beyond the outer circumference of the
the bolt diameters, 0, in accordance with IS0 273 - medium
flange.
series.
3.8 Number of bolt holes, rt
3.4 Bolt diameter, D
The linear sealing loads tabulated in annex A for a given bolt
D, is the
For a flange of given nominal bore, the bolt diameter,
stress are derived from the values of the number of bolt
same for both bolted and rotatable flanges.
holes, vl.
3.5 Mating face
39 . Inner diameter for the contact area
of clamps, U
3.5.1 Definition
So as to take into account the diversity of the clamping
The mating face of the flange is the area in the form of a ring, systems which may be used, for example on collars with
welding necks, the maximum inner diameter of the annulus
the surface finish and the flatness of which make the sealing of
the joint possible. reserved for contact with the clamps is defined by diameter U.
---------------------- Page: 4 ----------------------
IS0 16094986 (El
Figure 1 - Bolted flange
Table
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME>KAYHAPOfiHAR OPTAHkl3ALWlfl IlO CTAH~APTLI13A~l4WORGANISATION INTERNATIONALE DE NORMALISATION
Dimensions des brides
Technique du vide -
Vacuum technology - Flange dimensions
Première édition - 1986-03-15
Réf. no : ISO 1609-1986 (FI
CT: CDU 621 X43.412-168
Y
bride, collet pour bride, dimension.
Descripteurs : technique du vide,
Prix basé sur 8 pages
---------------------- Page: 1 ----------------------

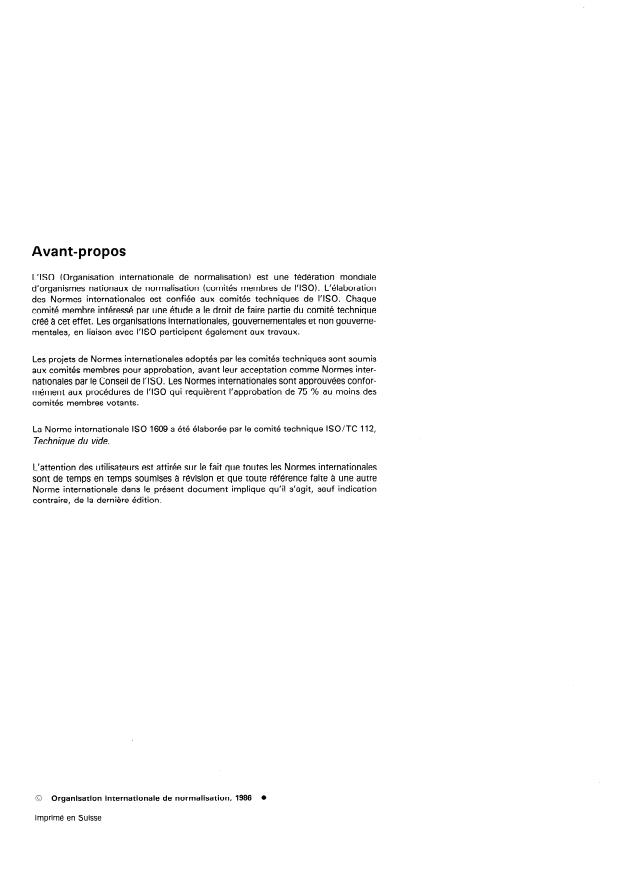

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 1609 a été élaborée par le comité technique ISO/TC 112,
Technique du vide.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986 a
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 1609-1986 (F)
NORME INTERNATIONALE
Dimensions des brides
Technique du vide -
1 Objet et domaine d’application ISO 286111, Technique du vide - Raccords rapides - Dimen-
sions - Partie 7: Raccord à collier.
La présente Norme internationale spécifie les dimensions des
ISO 4200, Tubes lisses en acier, soudés et sans soudure -
brides et collets utilisés dans la technique du vide.
Tableaux généraux des dimensions et des masses linéiques.
Ces dimensions assurent I’interchangeabilité des brides boulon-
nées, des brides à griffes et des brides tournantes,
a) que l’assemblage soit homogène (par exemple brides
3 Dimensions
boulonnées ou brides à griffes) ou qu’il soit hétérogène (par
exemple brides boulonnées assemblées à des brides à griffes
soit au moyen de boulons ou de griffes, soit au moyen de
3.1 Généralités
boulons et de brides tournantes);
3.1 .I Les dimensions des brides ou des collets doivent être
b) que les joints utilisés avec les brides soient des joints
toriques en élastomère ou des joints métalliques, pourvu conformes aux valeurs spécifiées dans les tableaux 1, 2 et 3, et
présentées sur les figures 1, 2 et 3. Ces dimensions s’appliquent
qu’ils soient compatibles avec les efforts linéiques indiqués
dans l’annexe A. à des produits finis et ne comportent pas de surépaisseur d’usi-
nage. Les brides ou collets de diamètres nominaux de 10 à 40
inclus, indiqués dans les tableaux 1, 2 et 3, acceptent les rac-
cords rapides correspondants spécifiés dans I’ISO 2861 /l . Les
2 Références
dimensions et tolérances correspondantes sont spécifiées dans
l’annexe B.
ISO 3, Nombres normaux - Sries de nombres normaux.
ISO 273, Éléments de fixation - Trous de passage pour bou-
3.12 Le choix du matériau doit être compatible avec les con-
lons et vis.
ditions d’emploi des brides et des collets utilisés dans la techni-
que du vide, ainsi qu’avec les dimensions indiquées aux
ISO 286, Système /SO de tolérances et d’aiustements.1)
,
tableaux 1, 2 et 3.
I SO 887, Rondelles plates pour boulonnerie métrique - Plan
général.
3.1.3 Pour assurer I’interchangeabilité des composants, les
brides doivent être fixées de manière que les trous de boulons
ISO 1127, Tubes en acier inoxydable - Dimensions,. tolérances
soient équidistants et en dehors du plan de symétrie du compo-
et masses linéiques conventionnelles.
sant.
1) Actuellement au stade de projet. 1 Révision de l’lSO/ R 286-l 962. )
1
---------------------- Page: 3 ----------------------
ISO 1609-1986 (FI

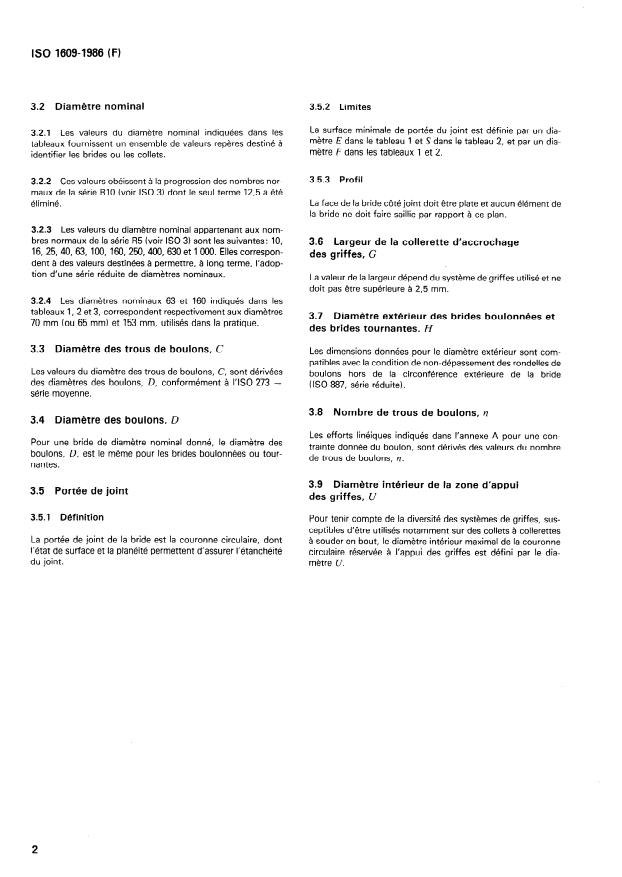

3.5.2 Limites
3.2 Diamètre nominal
La surface minimale de portée du joint est définie par un dia-
3.2.1 Les valeurs du diamètre nominal indiquées dans les
mètre E dans le tableau 1 et S dans le tableau 2, et par un dia-
tableaux fournissent un ensemble de valeurs repères destiné à
mètre F dans les tableaux 1 et 2.
identifier les brides ou les collets.
3.5.3 Profil
32.2 Ces valeurs obéissent à la progression des nombres nor-
maux de la série RIO (voir ISO 3) dont le seul terme 12,5 a été
La face de la bride côté joint doit être plate et aucun élément de
éliminé.
la bride ne doit faire saillie par rapport à ce plan.
3.2.3 Les valeurs du diamètre nominal appartenant aux nom-
bres normaux de la série R5 (voir ISO 3) sont les suivantes: 10, 3.6 Largeur de la collerette d’accrochage
16, 25, 40, 63, 100, 160,250, 400, 630 et 1 000. Elles correspon-
des griffes, G
dent à des valeurs destinées à permettre, à long terme, I’adop-
tion d’une série réduite de diamètres nominaux.
La valeur de la largeur dépend du système de griffes utilisé et ne
doit pas être supérieure à 2,5 mm.
dans les
3.2.4 Les diamètres nominaux 63 et 160 indiqués
respectivement aux diamètres
tableaux 1, 2 et 3, correspondent
3.7 Diamètre extérieur des brides boulonnées et
70 mm (ou 65 mm) et 153 mm, utilisés dans la pratique.
des brides tournantes, H
Diamètre des trous de boulons, C
3.3 Les dimensions données pour le diamètre extérieur sont com-
patibles avec la condition de non-dépassement des rondelles de
Les valeurs du diamètre des trous de boulons, C, sont dérivées
boulons hors de la circonférence extérieure de la bride
des diamètres des boulons, D, conformément à I’ISO 273 -
US0 887, série réduite).
série moyenne.
3.8 Nombre de trous de boulons, rl
3.4 Diamètre des boulons, D
Les efforts linéiques indiqués dans l’annexe A pour une con-
Pour une bride de diamètre nominal donné, le diamètre des
trainte donnée du boulon, sont dérivés des valeurs du nombre
boulons, D, est le même pour les brides boulonnées ou tour-
de trous de boulons, rz.
nantes.
3.9 Diamètre intérie
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME>KAYHAPOfiHAR OPTAHkl3ALWlfl IlO CTAH~APTLI13A~l4WORGANISATION INTERNATIONALE DE NORMALISATION
Dimensions des brides
Technique du vide -
Vacuum technology - Flange dimensions
Première édition - 1986-03-15
Réf. no : ISO 1609-1986 (FI
CT: CDU 621 X43.412-168
Y
bride, collet pour bride, dimension.
Descripteurs : technique du vide,
Prix basé sur 8 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 1609 a été élaborée par le comité technique ISO/TC 112,
Technique du vide.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986 a
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 1609-1986 (F)
NORME INTERNATIONALE
Dimensions des brides
Technique du vide -
1 Objet et domaine d’application ISO 286111, Technique du vide - Raccords rapides - Dimen-
sions - Partie 7: Raccord à collier.
La présente Norme internationale spécifie les dimensions des
ISO 4200, Tubes lisses en acier, soudés et sans soudure -
brides et collets utilisés dans la technique du vide.
Tableaux généraux des dimensions et des masses linéiques.
Ces dimensions assurent I’interchangeabilité des brides boulon-
nées, des brides à griffes et des brides tournantes,
a) que l’assemblage soit homogène (par exemple brides
3 Dimensions
boulonnées ou brides à griffes) ou qu’il soit hétérogène (par
exemple brides boulonnées assemblées à des brides à griffes
soit au moyen de boulons ou de griffes, soit au moyen de
3.1 Généralités
boulons et de brides tournantes);
3.1 .I Les dimensions des brides ou des collets doivent être
b) que les joints utilisés avec les brides soient des joints
toriques en élastomère ou des joints métalliques, pourvu conformes aux valeurs spécifiées dans les tableaux 1, 2 et 3, et
présentées sur les figures 1, 2 et 3. Ces dimensions s’appliquent
qu’ils soient compatibles avec les efforts linéiques indiqués
dans l’annexe A. à des produits finis et ne comportent pas de surépaisseur d’usi-
nage. Les brides ou collets de diamètres nominaux de 10 à 40
inclus, indiqués dans les tableaux 1, 2 et 3, acceptent les rac-
cords rapides correspondants spécifiés dans I’ISO 2861 /l . Les
2 Références
dimensions et tolérances correspondantes sont spécifiées dans
l’annexe B.
ISO 3, Nombres normaux - Sries de nombres normaux.
ISO 273, Éléments de fixation - Trous de passage pour bou-
3.12 Le choix du matériau doit être compatible avec les con-
lons et vis.
ditions d’emploi des brides et des collets utilisés dans la techni-
que du vide, ainsi qu’avec les dimensions indiquées aux
ISO 286, Système /SO de tolérances et d’aiustements.1)
,
tableaux 1, 2 et 3.
I SO 887, Rondelles plates pour boulonnerie métrique - Plan
général.
3.1.3 Pour assurer I’interchangeabilité des composants, les
brides doivent être fixées de manière que les trous de boulons
ISO 1127, Tubes en acier inoxydable - Dimensions,. tolérances
soient équidistants et en dehors du plan de symétrie du compo-
et masses linéiques conventionnelles.
sant.
1) Actuellement au stade de projet. 1 Révision de l’lSO/ R 286-l 962. )
1
---------------------- Page: 3 ----------------------
ISO 1609-1986 (FI
3.5.2 Limites
3.2 Diamètre nominal
La surface minimale de portée du joint est définie par un dia-
3.2.1 Les valeurs du diamètre nominal indiquées dans les
mètre E dans le tableau 1 et S dans le tableau 2, et par un dia-
tableaux fournissent un ensemble de valeurs repères destiné à
mètre F dans les tableaux 1 et 2.
identifier les brides ou les collets.
3.5.3 Profil
32.2 Ces valeurs obéissent à la progression des nombres nor-
maux de la série RIO (voir ISO 3) dont le seul terme 12,5 a été
La face de la bride côté joint doit être plate et aucun élément de
éliminé.
la bride ne doit faire saillie par rapport à ce plan.
3.2.3 Les valeurs du diamètre nominal appartenant aux nom-
bres normaux de la série R5 (voir ISO 3) sont les suivantes: 10, 3.6 Largeur de la collerette d’accrochage
16, 25, 40, 63, 100, 160,250, 400, 630 et 1 000. Elles correspon-
des griffes, G
dent à des valeurs destinées à permettre, à long terme, I’adop-
tion d’une série réduite de diamètres nominaux.
La valeur de la largeur dépend du système de griffes utilisé et ne
doit pas être supérieure à 2,5 mm.
dans les
3.2.4 Les diamètres nominaux 63 et 160 indiqués
respectivement aux diamètres
tableaux 1, 2 et 3, correspondent
3.7 Diamètre extérieur des brides boulonnées et
70 mm (ou 65 mm) et 153 mm, utilisés dans la pratique.
des brides tournantes, H
Diamètre des trous de boulons, C
3.3 Les dimensions données pour le diamètre extérieur sont com-
patibles avec la condition de non-dépassement des rondelles de
Les valeurs du diamètre des trous de boulons, C, sont dérivées
boulons hors de la circonférence extérieure de la bride
des diamètres des boulons, D, conformément à I’ISO 273 -
US0 887, série réduite).
série moyenne.
3.8 Nombre de trous de boulons, rl
3.4 Diamètre des boulons, D
Les efforts linéiques indiqués dans l’annexe A pour une con-
Pour une bride de diamètre nominal donné, le diamètre des
trainte donnée du boulon, sont dérivés des valeurs du nombre
boulons, D, est le même pour les brides boulonnées ou tour-
de trous de boulons, rz.
nantes.
3.9 Diamètre intérie
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
