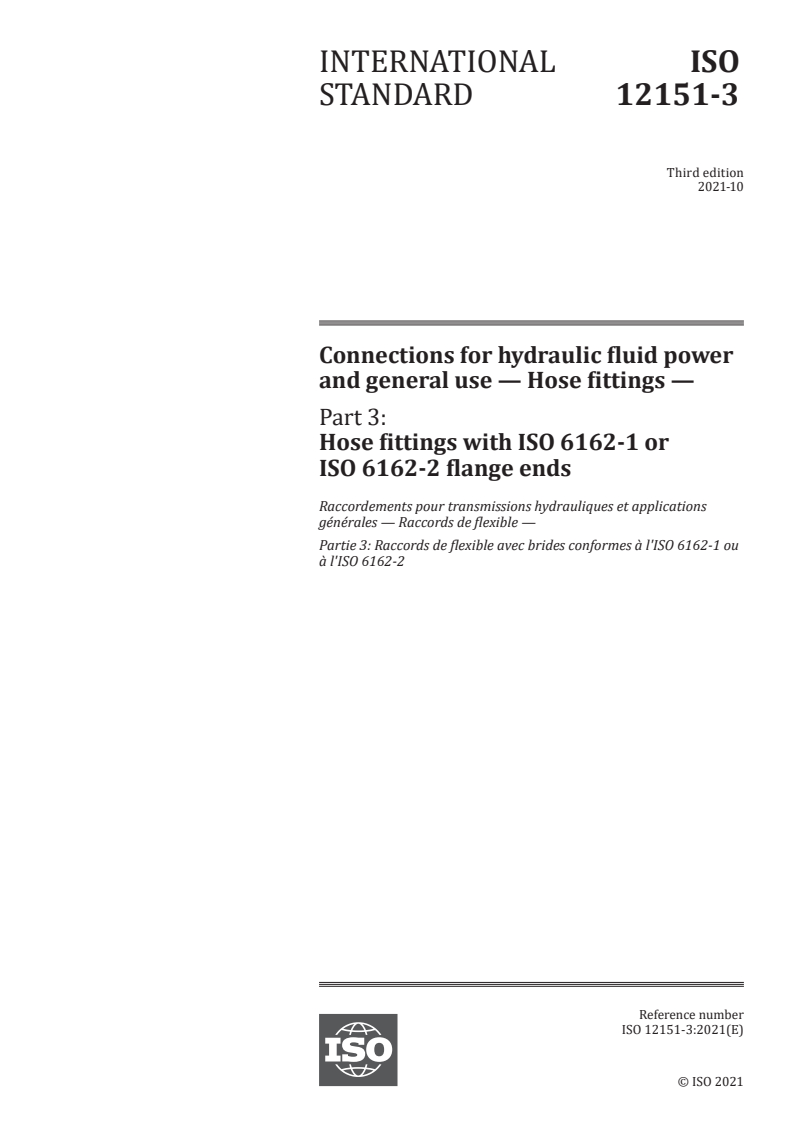

ISO 12151-3:2021

INTERNATIONAL ISO
STANDARD 12151-3
Third edition
2021-10
Connections for hydraulic fluid power
and general use — Hose fittings —
Part 3:
Hose fittings with ISO 6162-1 or
ISO 6162-2 flange ends
Raccordements pour transmissions hydrauliques et applications
générales — Raccords de flexible —
Partie 3: Raccords de flexible avec brides conformes à l'ISO 6162-1 ou
à l'ISO 6162-2
Reference number
ISO 12151-3:2021(E)
© ISO 2021

---------------------- Page: 1 ----------------------
ISO 12151-3:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 12151-3:2021(E)

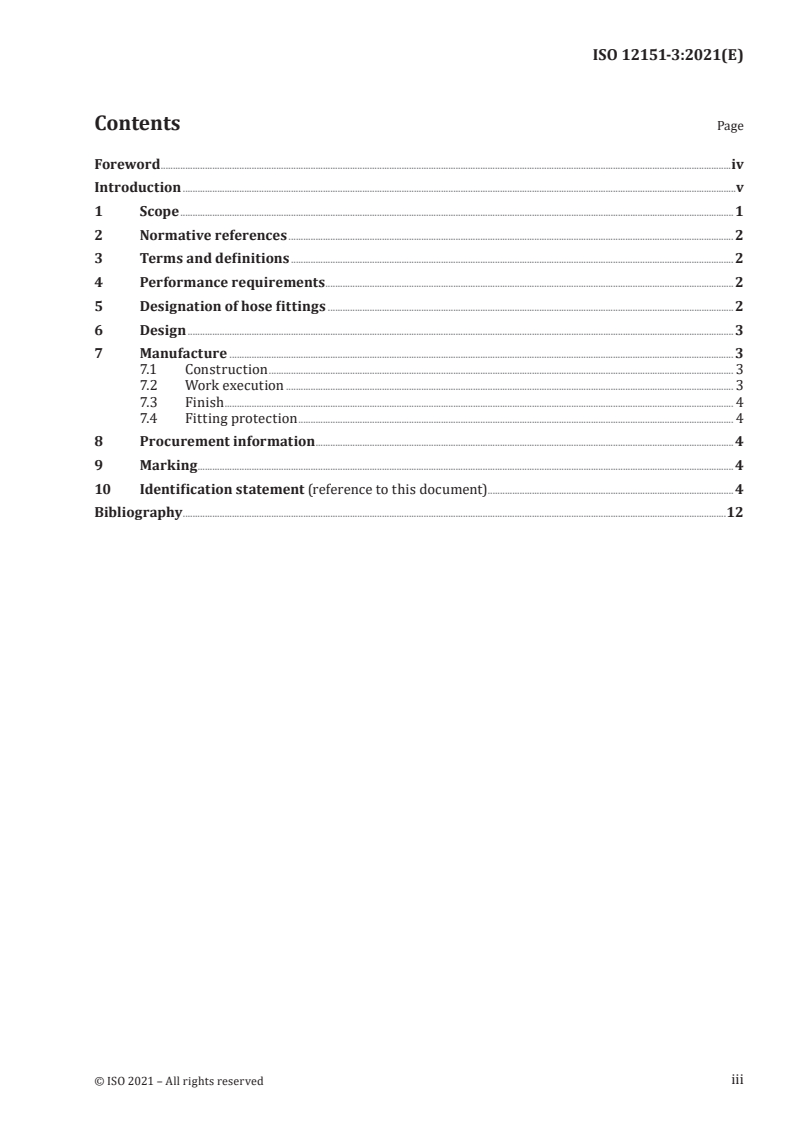

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Performance requirements . .2
5 Designation of hose fittings .2
6 Design . 3
7 Manufacture . 3
7.1 Construction . 3
7.2 Work execution . 3
7.3 Finish . 4
7.4 Fitting protection . 4
8 Procurement information .4
9 Marking . . 4
10 Identification statement (reference to this document) . 4
Bibliography .12
iii
© ISO 2021 – All rights reserved

---------------------- Page: 3 ----------------------
ISO 12151-3:2021(E)

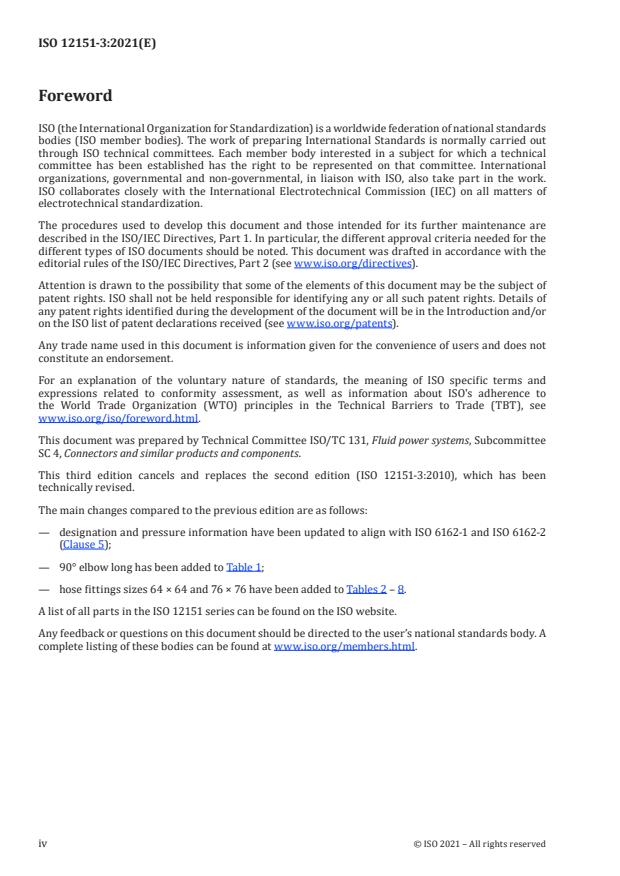

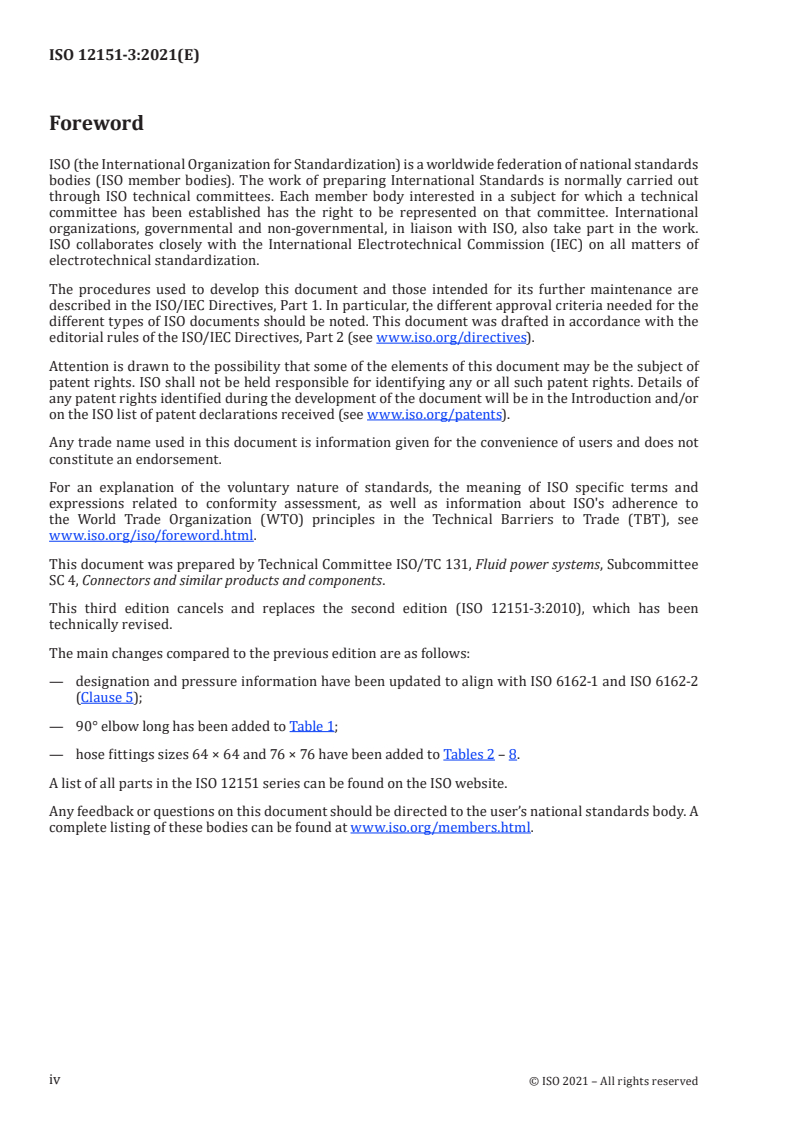

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
This third edition cancels and replaces the second edition (ISO 12151-3:2010), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— designation and pressure information have been updated to align with ISO 6162-1 and ISO 6162-2
(Clause 5);
— 90° elbow long has been added to Table 1;
— hose fittings sizes 64 × 64 and 76 × 76 have been added to Tables 2 – 8.
A list of all parts in the ISO 12151 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 12151-3:2021(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. In general applications, the fluid can be conveyed under pressure.
Components are connected through their ports by stud ends on fluid conductor connectors to tubes/
pipes or to hose fittings and hoses.
v
© ISO 2021 – All rights reserved

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 12151-3:2021(E)
Connections for hydraulic fluid power and general use —
Hose fittings —
Part 3:
Hose fittings with ISO 6162-1 or ISO 6162-2 flange ends
1 Scope
This document specifies the general and dimensional requirements for the design and performance
of flange hose fittings, made of carbon steel, for nominal hose inside diameters of 12,5 mm to 76 mm
inclusive, in accordance with ISO 4397, for use with ports and clamps in accordance with ISO 6162-1
and ISO 6162-2.
Note 1 Materials other than carbon steel can be supplied as agreed between the manufacturer and user.
Note 2 For hose fittings used in hydraulic and pneumatic braking systems on road vehicles (as defined in the
scope of ISO/TC 22/SC 2, Road vehicles), see ISO 4038, ISO 4039-1 and ISO 4039-2.
These hose fittings (see Figure 1 for a typical example) are for use in hydraulic fluid power systems
with a hose that meets the requirements of the respective hose standards and in general applications
with suitable hoses.
Key
1 hose fitting
2 port, flanged head and clamps, as per ISO 6162-1 or ISO 6162-2
3 O-ring seal
Figure 1 — Typical example of hose fitting connection with ISO 6162-1 or ISO 6162-2 flange end
1
© ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 12151-3:2021(E)
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1302, Geometrical Product Specifications (GPS) — Indication of surface texture in technical product
documentation
ISO 4397, Fluid power connectors and associated components — Nominal outside diameters of tubes and
nominal hose sizes
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6162-1, Hydraulic fluid power — Flange connections with split or one-piece flange clamps and metric
or inch screws — Part 1: Flange connectors, ports and mounting surfaces for use at pressures of 3,5 MPa
(35 bar) to 35 MPa (350 bar), DN 13 to DN 127
ISO 6162-2, Hydraulic fluid power — Flange connections with split or one-piece flange clamps and metric
or inch screws — Part 2: Flange connectors, ports and mounting surfaces for use at a pressure of 42 MPa
(420 bar), DN 13 to DN 76
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Performance requirements
4.1 Hose assemblies shall meet the performance requirements specified in the appropriate hose
specification without leakage or failure.
4.2 The working pressure of the hose assembly shall be the lower of the pressures given for its flange
style (pressure series) and size in ISO 6162-1 or ISO 6162-2, and in the relevant hose specification.
4.3 The hose-fitting connection end (flange) shall meet the performance requirements specified in
ISO 6162-1 or ISO 6162-2.
5 Designation of hose fittings
5.1 Hose fittings shall be designated by an alphanumeric code to facilitate ordering. They shall be
designated by the words “Hose fitting”, followed by a space, followed by “ISO 12151-3”, followed by a
spaced hyphen, then the shape symbol (see 5.2), followed by another spaced hyphen, the style letter
L for 3,5 MPa to 35 MPa (35 bar to 350 bar) flanges or the style letter S for 42 MPa (420 bar) flanges
in accordance with ISO 6162-1 or ISO 6162-2, followed by the flange size from ISO 6162-1 or ISO 6162-
2, a multiplication symbol ( × ) and the hose size (nominal hose inside diameter in accordance with
ISO 4397).
2
  © ISO 2021 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 12151-3:2021(E)
EXAMPLE A 45° elbow hose fitting, with a medium drop length (E45M) with a 42 MPa (420 bar) flanged
head (S) 32 mm nominal flange size and 31,5 nominal ID hose, is designated as follows:
Hose fitting ISO 12151-3 - E45M - S32 × 31,5
5.2 The letter symbols as given in Table 1 shall be used.
Table 1 — Letter symbols used in the designation of hose fittings
Connection end type Symbol
3,5 MPa to 35 MPa
L
(35 bar to 350 bar)
Style
42 MPa (420 bar) S
Straight S
45° elbow, short E45S
Shape 45° elbow, medium E45M
90° elbow, short ES
90° elbow, medium EM
90° elbow, long EL
22,5° elbow, medium E22M
30° elbow, short E30S
30° elbow, medium E30M
Deprecated fitting angles 60° elbow, short E60S
60° elbow, medium E60M
67,5° elbow, short E67S
67,5° elbow, medium E67M
6 Design
6.1 Hose fitting dimensions shown in Figures 2 to 8 shall conform to those given in Tables 2 to 8 and
to the relevant dimensions in ISO 6162-1 or ISO 6162-2.
6.2 Angular tolerances on axes of ends of elbows shall be ±3° for all sizes.
6.3 Details of contour shall be as chosen by the manufacturer, provided that the dimensions given in
Tables 2 to 8 are maintained.
7 Manufacture
7.1 Construction
Hose fittings may be made by forging or cold forming, machined from bar stock or manufactured from
multiple components.
7.2 Work execution
Work execution shall conform to the best commercial practice to produce high-quality hose fittings.
Hose fittings shall be free from visual contaminants, all hanging burrs, loose scale and slivers that can
be dislodged in use, and any other defects that can affect the functioning of the parts. All machined
3
© ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 12151-3:2021(E)
surfaces shall have a surface roughness value of ISO 1302-MRR Ramax 6,3 µm, except where otherwise
specified.
7.3 Finish
The external surface and threads of all carbon steel parts shall be plated or coated with a suitable
material that passes a 72 h neutral salt spray test in accordance with ISO 9227, unless otherwise agreed
upon by the manufacturer and the user. Any appearance of red rust during the salt spray test on any
area, except those noted below, shall be considered a failure:
— all internal fluid passages;
— edges, such as hex points, serrations and crests of threads, where there can be mechanical
deformation of the plating or coating typical of mass-produced parts or shipping effects;
— areas where there is mechanical deformation of the plating or coating caused by crimping, flaring,
bending and other post-plate metal forming operations;
— areas where the parts are suspended or affixed in the test chamber where condensate can
accumulate.
Internal fluid passages shall be protected from corrosion during storage and shipp
...

NORME ISO
INTERNATIONALE 12151-3
Troisième édition
2021-10
Raccordements pour transmissions
hydrauliques et applications
générales — Raccords de flexible —
Partie 3:
Raccords de flexible avec brides
conformes à l'ISO 6162-1 ou à
l'ISO 6162-2
Connections for hydraulic fluid power and general use — Hose
fittings —
Part 3: Hose fittings with ISO 6162-1 or ISO 6162-2 flange ends
Numéro de référence
ISO 12151-3:2021(F)
© ISO 2021

---------------------- Page: 1 ----------------------
ISO 12151-3:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 12151-3:2021(F)

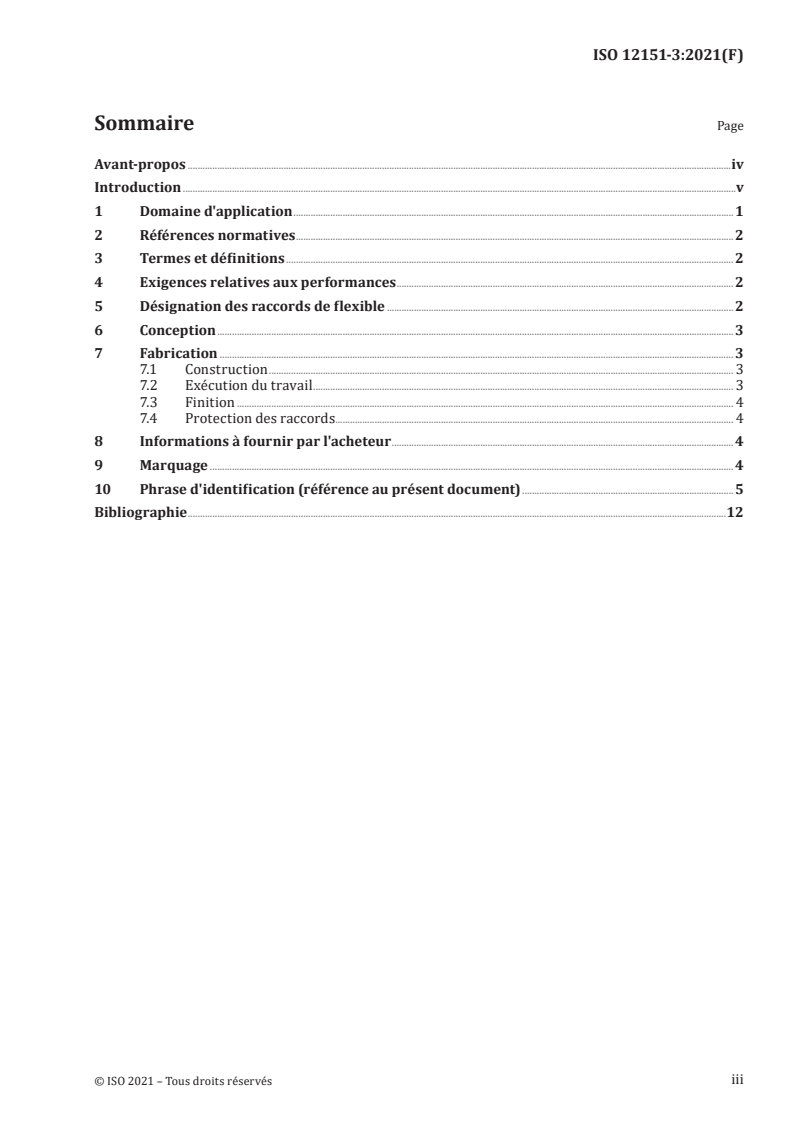

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2  Références normatives .2
3  Termes et définitions . 2
4  Exigences relatives aux performances . 2
5  Désignation des raccords de flexible .2
6 Conception .3
7  Fabrication . 3
7.1 Construction . 3
7.2 Exécution du travail . 3
7.3 Finition . 4
7.4 Protection des raccords . 4
8 Informations à fournir par l'acheteur . 4
9 Marquage . 4
10  Phrase d'identification (référence au présent document) . 5
Bibliographie .12
iii
© ISO 2021 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 12151-3:2021(F)

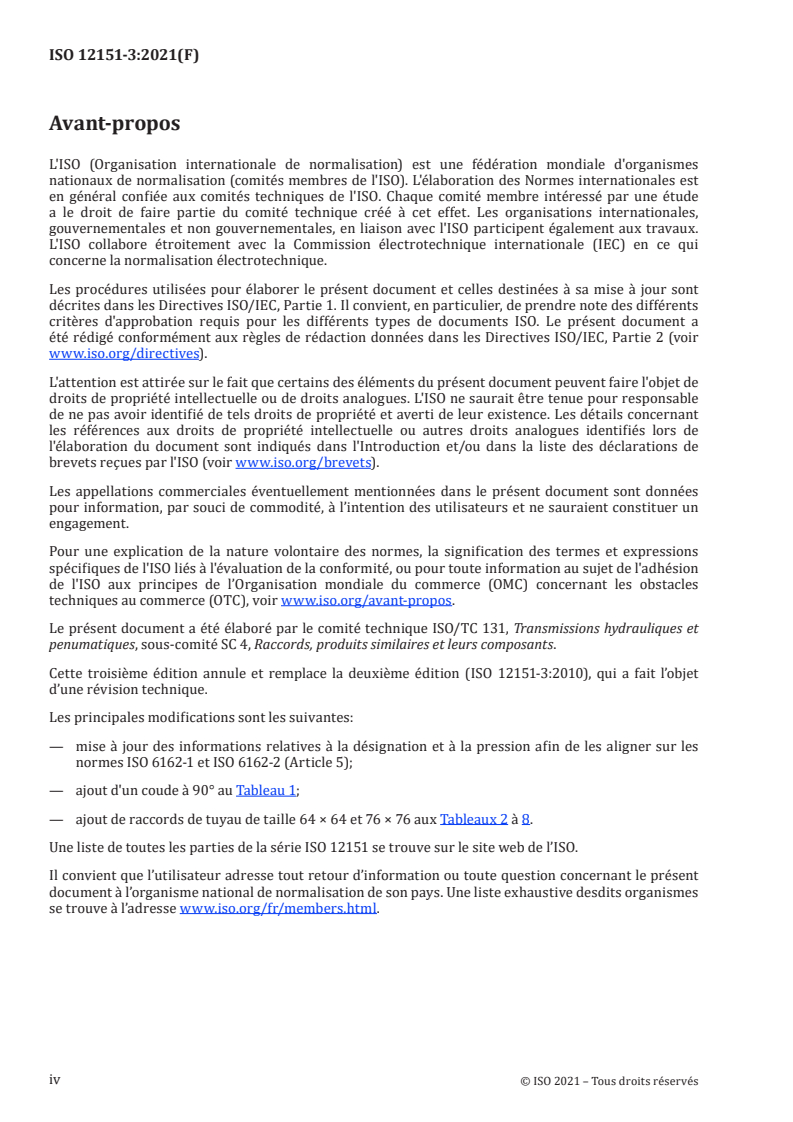

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
penumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 12151-3:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes:
— mise à jour des informations relatives à la désignation et à la pression afin de les aligner sur les
normes ISO 6162-1 et ISO 6162-2 (Article 5);
— ajout d'un coude à 90° au Tableau 1;
— ajout de raccords de tuyau de taille 64 × 64 et 76 × 76 aux Tableaux 2 à 8.
Une liste de toutes les parties de la série ISO 12151 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
  © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 12151-3:2021(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par
l'intermédiaire d'un liquide sous pression circulant en circuit fermé. Dans les applications générales, le
fluide peut être véhiculé sous pression.
Les composants sont raccordés par leurs orifices au moyen d'éléments mâles fixés sur les raccords de
tube ou de tuyauterie ou sur les raccords de flexibles et tuyaux.
v
© ISO 2021 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 12151-3:2021(F)
Raccordements pour transmissions hydrauliques et
applications générales — Raccords de flexible —
Partie 3:
Raccords de flexible avec brides conformes à l'ISO 6162-1
ou à l'ISO 6162-2
1 Domaine d'application
Le présent document spécifie les exigences générales et dimensionnelles pour la conception et les
performances des raccords de flexible à bride, en acier au carbone, dont le diamètre intérieur nominal
est compris entre 12,5 mm et 76 mm inclus en conformité avec l'ISO 4397, pour utilisation avec des
orifices et des manchons conformes à l'ISO 6162-1 et à l'ISO 6162-2.
NOTE 1 D’autres matériaux peuvent être utilisés après accord entre le fabricant et l'utilisateur.
NOTE 2 Pour les raccords de flexible utilisés dans les systèmes de freinage hydrauliques et pneumatiques sur
les véhicules routiers (tels que définis dans le domaine d'application de l'ISO/TC 22/SC 2 Véhicules routiers), voir
l'ISO 4038, l'ISO 4039-1 et l'ISO 4039-2.
Ces raccords de flexible (voir la Figure 1 pour un exemple type) sont destinés à être utilisés dans les
systèmes de transmissions hydrauliques avec des tuyaux qui répondent aux exigences des normes de
tuyaux respectives, et dans des applications générales lorsqu'il s'agit de tuyaux adaptés.
Légende
1 raccord de flexible
2 orifice, collet et manchons, conformément à l'ISO 6162-1 ou à l'ISO 6162-2
3 joint torique
Figure 1 — Exemple type de connexion de raccord de flexible avec bride conforme à l'ISO 6162-1
ou à l'ISO 6162-2
1
© ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 12151-3:2021(F)
2  Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1302, Spécification géométrique des produits (GPS) — Indication des états de surface dans la
documentation technique de produits
ISO 4397, Raccords et éléments associés dans les transmissions hydrauliques et pneumatiques — Diamètres
extérieurs nominaux des tubes et tailles nominales des tuyaux flexibles
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6162-1, Transmissions hydrauliques — Raccordements à bride avec demi-brides ou bride monobloc
et vis métriques ou en inches — Partie 1: Brides, orifices et surfaces de montage pour utilisation à des
pressions de 3,5 MPa (35 bar) à 35 MPa (350 bar), de DN 13 à DN 127
ISO 6162-2, Transmissions hydrauliques — Raccordements à bride avec demi-brides ou bride monobloc et
vis métriques ou en inches — Partie 2: Brides, orifices et surfaces de montage pour utilisation à une pression
de 42 MPa (420 bar), de DN 13 à DN 76
ISO 9227, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins
3  Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 5598 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4  Exigences relatives aux performances
4.1 Les raccords de flexible assemblés doivent satisfaire aux exigences de performances fixées dans
la spécification pertinente pour les tuyaux, sans présenter de fuite ou de rupture.
4.2 La pression de fonctionnement des assemblages flexibles doit être la plus basse des pressions
données pour leur type de bride (séries de pression) et leur taille dans l'ISO 6162-1 ou l'ISO 6162-2 et
dans la spécification pertinente pour les tuyaux.
4.3 L’extrémité de raccordement de raccord de flexible (bride) doit répondre aux exigences de
performance spécifiées dans l’ISO 6162-1 ou l’ISO 6162-2.
5  Désignation des raccords de flexible
5.1 Les raccords de flexible doivent être désignés par un code alphanumérique pour faciliter la
commande. Ils doivent être désignés par la mention «Raccords de flexible», suivie de «ISO 12151-3»,
suivi d'un trait d'union espacé, puis du symbole du corps du raccord de flexible (voir 5.2), suivi d'un
autre trait d'union espacé, la lettre L pour des brides de 3,5 MPa à 35 MPa (35 bar à 350 bar) ou la lettre
S pour des brides de 42 MPa (420 bar) conformément à l'ISO 6162-1 ou l'ISO 6162-2 puis de la dimension
de la bride indiquée dans l'ISO 6162-1 ou l'ISO 6162-2, un signe de multiplication ( × ) et de la taille du
tuyau flexible (diamètre intérieur nominal conforme à l'ISO 4397).
2
 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 12151-3:2021(F)
EXEMPLE Un raccord de flexible avec un coude moyen à 45° (E45M) avec un collet (S) 42 MPa (420 bar)
pour une taille nominale de bride de 32 mm et un tuyau flexible d'un diamètre nominal intérieur de 31,5 mm, est
désigné comme suit:
Raccord de flexible ISO 12151-3 - E45M - S32 × 31,5
5.2 Les symboles littéraux donnés dans le Tableau 1 doivent être utilisés.
Tableau 1 — Symboles littéraux utilisés pour la désignation des raccords de flexible
Type d’extrémité de raccordement Symbole
Style 3,5 MPa à 35 MPa L
(35 bar à 350 bar)
42 MPa (420 bar) S
Forme Droit S
Coude à 45°, court E45S
Coude à 45°, moyen E45M
Coude à 90°, court ES
Coude à 90°, moyen EM
Coude à 90°, long EL
Angles de raccordement Coude à 22,5°, moyen E22M
déconseillés
Coude à 30° court E30S
Coude à 30°, moyen E30M
Coude à 60°, court E60S
Coude à 60°, moyen E60M
Coude à 67,5°, court E67S
Coude à 67,5°, moyen E67M
6 Conception
6.1 Les dimensions des raccords de flexible représentés aux Figures 2 à 8 doivent être conformes à
celles données dans les Tableaux 2 à 8 et aux dimensions pertinentes de l'ISO 6162-1 ou de l’ISO 6162-2.
6.2 La tolérance angulaire sur l'axe des extrémités des coudes doit être de ± 3° pour toutes les
dimensions.
6.3 Les détails du contour doivent être laissés au choix du fabricant, dans la mesure où les dimensions
données dans les Tableaux 2 à 8 sont respectées.
7  Fabrication
7.1 Construction
Les raccords de flexible peuvent être forgés ou façonnés à froid, usinés à partir d'acier laminé ou
fabriqués à partir d'éléments multiples.
7.2  Exécution du travail
L’exécution du travail doit être conforme aux meilleures pratiques commerciales pour donner des
raccords de flexible de haute qualité. Les raccords de flexible doivent être exempts de tout contaminant
visuel, de toute bavure, écaille et éclat qui pourraient se détacher lors de l'utilisation et de tout autre
3
© ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 12151-3:2021(F)
défaut qui pourrait altérer la fonction des pièces. Toutes les surfaces usinées doivent avoir une valeur
de rugosité de surface égale à l’ISO 1302-MRR Ramax 6,3 μm, sauf indication contraire.
7.3 Finition
La surface extérieure et les filetages de toutes les parties en acier au carbone doivent être plaquées ou
revêtues d'un matériau capable de résister à un essai au brouillard salin pendant 72 h conformément
à l'ISO 9227, sauf accord contraire entre le fabricant et l'utilisateur. Toute apparition de rouille rouge
pendant l'essai au brouillard salin dans n'importe quelle zone, excepté celles notées ci-dessous, doit
être considérée comme une défaillance:
— tous les passages de fluide internes;
— arêtes, telles que pointes des six pans, dentelures et crêtes de filetages, où il peut y avoir une
déformation mécanique du placage ou du revêtement typique de pièces fabriquées en série ou effets
d'expédition;
— zones où il y a une déformation mécanique du revêtement ou du placage causée par sertissage,
évasement, courbure et autres opérations de travail des métaux après placage;
— zones où les pièces sont suspendues ou fixées dans la chambre d'essai où de la condensation peut
s'accumuler.
Les passages de fluide doivent être protégés contre la rouille pendant le stockage et le transport.
Les parties fabriquées conformément au présent document ne doivent pas faire l’objet d’un
placage cadmium. Les placages en chrome hexavalent ne sont pas à privilégier
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 12151-3
ISO/TC 131/SC 4
Connections for hydraulic fluid power
Secretariat: ANSI
and general use — Hose fittings —
Voting begins on:
2021-07-27
Part 3:
Voting terminates on:
Hose fittings with ISO 6162-1 or ISO
2021-09-21
6162-2 flange ends
Raccordements pour transmissions hydrauliques et applications
générales — Raccords de flexible —
Partie 3: Raccords de flexible avec brides conformes à l'ISO 6162-1 ou
à l'ISO 6162-2
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 12151-3:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 12151-3:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 12151-3:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Performance requirements . 2
5 Designation of hose fittings . 2
6 Design . 3
7 Manufacture . 3
7.1 Construction . 3
7.2 Working . 3
7.3 Finish . 4
7.4 Fitting protection . 4
8 Procurement information . 4
9 Marking . 4
10 Identification statement (reference to this document) . 4
Bibliography .12
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 12151-3:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
This third edition cancels and replaces the second edition (ISO 12151-3:2010), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— designation and pressure information have been updated to align with ISO 6162-1 and ISO 6162-2
(Clause 5);
— 90° elbow long has been added to Table 1;
— hose fittings sizes 64 × 64 and 76 × 76 have been added to Tables 2 – 8.
A list of all parts in the ISO 12151 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 12151-3:2021(E)

Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. In general applications, the fluid can be conveyed under pressure.
Components are connected through their ports by stud ends on fluid conductor connectors to tubes/
pipes or to hose fittings and hoses.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 12151-3:2021(E)
Connections for hydraulic fluid power and general use —
Hose fittings —
Part 3:
Hose fittings with ISO 6162-1 or ISO 6162-2 flange ends
1 Scope
This document specifies the general and dimensional requirements for the design and performance
of flange hose fittings, made of carbon steel, for nominal hose inside diameters of 12,5 mm to 76 mm
inclusive, in accordance with ISO 4397, for use with ports and clamps in accordance with ISO 6162-1
and ISO 6162-2.
Note 1 Materials other than carbon steel can be supplied as agreed between the manufacturer and user.
Note 2 For hose fittings used in hydraulic and pneumatic braking systems on road vehicles (as defined in the
scope of ISO/TC 22/SC 2, Road vehicles), see ISO 4038, ISO 4039-1 and ISO 4039-2.
These hose fittings (see Figure 1 for a typical example) are for use in hydraulic fluid power systems
with a hose that meets the requirements of the respective hose standards and in general applications
with suitable hoses.
Key
1 hose fitting
2 port, flanged head and clamps, as per ISO 6162-1 or ISO 6162-2
3 O-ring seal
Figure 1 — Typical example of hose fitting connection with ISO 6162-1 or ISO 6162-2 flange end
© ISO 2021 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 12151-3:2021(E)

2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1302, Geometrical Product Specifications (GPS) — Indication of surface texture in technical product
documentation
ISO 4397, Fluid power connectors and associated components — Nominal outside diameters of tubes and
nominal hose sizes
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6162-1, Hydraulic fluid power — Flange connections with split or one-piece flange clamps and metric
or inch screws — Part 1: Flange connectors, ports and mounting surfaces for use at pressures of 3,5 MPa
(35 bar) to 35 MPa (350 bar), DN 13 to DN 127
ISO 6162-2, Hydraulic fluid power — Flange connections with split or one-piece flange clamps and metric
or inch screws — Part 2: Flange connectors, ports and mounting surfaces for use at a pressure of 42 MPa
(420 bar), DN 13 to DN 76
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Performance requirements
4.1 Hose assemblies shall meet the performance requirements specified in the appropriate hose
specification without leakage or failure.
4.2 The working pressure of the hose assembly shall be the lower of the pressures given for its flange
style (pressure series) and size in ISO 6162-1 or ISO 6162-2, and in the relevant hose specification.
4.3 The hose-fitting connection end (flange) shall meet the performance requirements specified in
ISO 6162-1 or ISO 6162-2.
5 Designation of hose fittings
5.1 Hose fittings shall be designated by an alphanumeric code to facilitate ordering. They shall be
designated by the words “Hose fitting”, followed by a space, followed by “ISO 12151-3”, followed by a
spaced hyphen, then the shape symbol (see 5.2), followed by another spaced hyphen, the style letter L
for 3,5 MPa to 35 MPa (35 bar to 350 bar) flanges or the style letter S for 42 MPa (420 bar) flanges in
accordance with ISO 6162-1 or ISO 6162-2, followed by the flange size from ISO 6162-1 or ISO 6162-2, a
multiplication symbol ( × ) and the hose size (nominal hose inside diameter in accordance with ISO 4397).
EXAMPLE A 45° elbow hose fitting, with a medium drop length (E45M) with a 42 MPa (420 bar) flanged
head (S) 32 mm nominal flange size and 31,5 nominal ID hose, is designated as follows:
2 © ISO 2021 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 12151-3:2021(E)

Hose fitting ISO 12151-3 - E45M - S32 × 31,5
5.2 The letter symbols as given in Table 1 shall be used.
Table 1 — Letter symbols used in the designation of hose fittings
Connection end type Symbol
3,5 MPa to 35 MPa
L
(35 bar to 350 bar)
Style
42 MPa (420 bar) S
Straight S
45° elbow, short E45S
Shape 45° elbow, medium E45M
90° elbow, short ES
90° elbow, medium EM
90° elbow, long EL
22,5° elbow, medium E22M
30° elbow, short E30S
30° elbow, medium E30M
Deprecated fitting angles 60° elbow, short E60S
60° elbow, medium E60M
67,5° elbow, short E67S
67,5° elbow, medium E67M
6 Design
6.1 Hose fitting dimensions shown in Figures 2 to 8 shall conform to those given in Tables 2 to 8 and to
the relevant dimensions in ISO 6162-1 or ISO 6162-2.
6.2 Angular tolerances on axes of ends of elbows shall be ±3° for all sizes.
6.3 Details of contour shall be as chosen by the manufacturer, provided that the dimensions given in
Tables 2 to 8 are maintained.
7 Manufacture
7.1 Construction
Hose fittings may be made by forging or cold forming, machined from bar stock or manufactured from
multiple components.
7.2 Working
Working shall conform to the best commercial practice to produce high quality hose fittings. Hose
fittings shall be free from visual contaminants, all hanging burrs, loose scale and slivers that can
be dislodged in use, and any other defects that can affect the functioning of the parts. All machined
surfaces shall have a surface roughness value of ISO 1302-MRR Ramax 6,3 µm, except where otherwise
specified.
© ISO 2021 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO/FDIS 12151-3:2021(E)

7.3 Finish
The external surface and threads of all carbon steel parts shall be plated or coated with a suitable
material that passes a 72 h neutral salt spray test in accordance with ISO 9227, unless otherwise agreed
upon by the manufacturer and the user. Any appearance of red rust during the salt spray test on any
area, except those noted below, shall be considered a failure:
— all internal fluid passages;
— edges, such as hex points, serrations and crests of threads, where there can be mechanical
deformation of the plating or coating typical of mass-produced parts or shipping effects;
— areas where there is mechanical defor
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 12151-3
ISO/TC 131/SC 4
Raccordements pour transmissions
Secrétariat: ANSI
hydrauliques et applications
Début de vote:
2021-07-27 générales — Raccords de flexible —
Vote clos le:
Partie 3:
2021-09-21
Raccords de flexible avec brides
conformes à l'ISO 6162-1 ou à l'ISO
6162-2
Connections for hydraulic fluid power and general use — Hose
fittings —
Part 3: Hose fittings with ISO 6162-1 or ISO 6162-2 flange ends
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 12151-3:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 12151-3:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 12151-3:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2  Références normatives . 2
3  Termes et définitions . 2
4  Exigences relatives aux performances . 2
5  Désignation des raccords de flexible . 2
6 Conception . 3
7  Fabrication . 3
7.1 Construction . 3
7.2 Exécution. 3
7.3 Finition . 4
7.4 Protection des raccords . 4
8 Informations à fournir par l'acheteur . 4
9 Marquage . 4
10  Phrase d'identification (référence au présent document) . 5
Bibliographie .12
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 12151-3:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
penumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 12151-3:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour des informations relatives à la désignation et à la pression afin de les aligner sur les
normes ISO 6162-1 et ISO 6162-2 (Article 5);
— ajout d'un coude à 90° au Tableau 1;
— ajout de raccords de tuyau de taille 64 × 64 et 76 × 76 aux Tableaux 2 à 8.
Une liste de toutes les parties de la série ISO 12151 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
s e t r ou ve à l’ad r e s s e w w w . i s o . or g / f r/ memb er s . ht m l
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 12151-3:2021(F)

Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par
l'intermédiaire d'un liquide sous pression circulant en circuit fermé. Dans les applications générales, le
fluide peut être véhiculé sous pression.
Les composants sont raccordés par leurs orifices au moyen d'éléments mâles fixés sur les raccords de
tube ou de tuyauterie ou sur les raccords de flexibles et tuyaux.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 12151-3:2021(F)
Raccordements pour transmissions hydrauliques et
applications générales — Raccords de flexible —
Partie 3:
Raccords de flexible avec brides conformes à l'ISO 6162-1
ou à l'ISO 6162-2
1 Domaine d'application
Le présent document spécifie les exigences générales et dimensionnelles pour la conception et les
performances des raccords de flexible à bride, en acier au carbone, dont le diamètre intérieur nominal
est compris entre 12,5 mm et 76 mm inclus en conformité avec l'ISO 4397, pour utilisation avec des
orifices et des manchons conformes à l'ISO 6162-1 et à l'ISO 6162-2.
NOTE 1 D’autres matériaux peuvent être utilisés après accord entre le fabricant et l'utilisateur.
NOTE 2 Pour les raccords de flexible utilisés dans les systèmes de freinage hydrauliques et pneumatiques sur
les véhicules routiers (tels que définis dans le domaine d'application de l'ISO/TC 22/SC 2 Véhicules routiers), voir
l'ISO 4038, l'ISO 4039-1 et l'ISO 4039-2.
Ces raccords de flexible (voir la Figure 1 pour un exemple type) sont destinés à être utilisés dans les
systèmes de transmissions hydrauliques avec des tuyaux qui répondent aux exigences des normes de
tuyaux respectives, et dans des applications générales lorsqu'il s'agit de tuyaux adaptés.
Légende
1 raccord de flexible
2 orifice, collet et manchons, conformément à l'ISO 6162-1 ou à l'ISO 6162-2
3 joint torique
Figure 1 — Exemple type de connexion de raccord de flexible avec bride conforme à l'ISO 6162-1
ou à l'ISO 6162-2
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/FDIS 12151-3:2021(F)

2  Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1302, Spécification géométrique des produits (GPS) — Indication des états de surface dans la
documentation technique de produits
ISO 4397, Raccords et éléments associés dans les transmissions hydrauliques et pneumatiques — Diamètres
extérieurs nominaux des tubes et tailles nominales des tuyaux flexibles
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6162-1, Transmissions hydrauliques — Raccordements à bride avec demi-brides ou bride monobloc
et vis métriques ou en inches — Partie 1: Brides, orifices et surfaces de montage pour utilisation à des
pressions de 3,5 MPa (35 bar) à 35 MPa (350 bar), de DN 13 à DN 127
ISO 6162-2, Transmissions hydrauliques — Raccordements à bride avec demi-brides ou bride monobloc et
vis métriques ou en inches — Partie 2: Brides, orifices et surfaces de montage pour utilisation à une pression
de 42 MPa (420 bar), de DN 13 à DN 76
ISO 9227, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins
3  Termes et définitions
Les termes et définitions donnés dans l’ISO 5598 s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
4  Exigences relatives aux performances
4.1 Les raccords de flexible assemblés doivent satisfaire aux exigences de performances fixées dans la
spécification pertinente pour les tuyaux, sans présenter de fuite ou de rupture.
4.2 La pression de fonctionnement des assemblages flexibles doit être la plus basse des pressions
données pour leur type de bride (séries de pression) et leur taille dans l'ISO 6162-1 ou l'ISO 6162-2 et
dans la spécification pertinente pour les tuyaux.
4.3 L’extrémite de raccordement de raccord de flexible (bride) doit répondre aux exigences de
performance spécifiées dans l’ISO 6162-1 ou l’ISO 6162-2.
5  Désignation des raccords de flexible
5.1 Les raccords de flexible doivent être désignés par un code alphanumérique pour faciliter la
commande. Ils doivent être désignés par la mention «Raccords de flexible», suivie de «ISO 12151-3»,
suivi d'un trait d'union espacé, puis du symbole du corps du raccord de flexible (voir 5.2), suivi d'un
autre trait d'union espacé, la lettre L pour des brides de 3,5 MPa à 35 MPa (35 bar à 350 bar) ou la lettre S
pour des brides de 42 MPa (420 bar) conformément à l'ISO 6162-1 ou l'ISO 6162-2 puis de la dimension
de la bride indiquée dans l'ISO 6162-1 ou l'ISO 6162-2, un signe de multiplication ( × ) et de la taille du
tuyau flexible (diamètre intérieur nominal conforme à l'ISO 4397).
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/FDIS 12151-3:2021(F)

EXEMPLE Un raccord de flexible avec un coude moyen à 45° (E45M) avec un collet (S) 42 MPa (420 bar)
pour une taille nominale de bride de 32 mm et un tuyau flexible d'un diamètre nominal intérieur de 31,5 mm, est
désigné comme suit:
Raccord de flexible ISO 12151-3 - E45M - S32 × 31,5
5.2 Les symboles littéraux donnés dans le Tableau 1 doivent être utilisés.
Tableau 1 — Symboles littéraux utilisés pour la désignation des raccords de flexible
Type d’extrémité de raccordement Symbole
Style 3,5 MPa à 35 MPa L
(35 bar à 350 bar)
42 MPa (420 bar) S
Forme Droit S
Coude à 45°, court E45S
Coude à 45°, moyen E45M
Coude à 90°, court ES
Coude à 90°, moyen EM
Coude à 90°, long EL
Angles de raccordement Coude à 22,5°, moyen E22M
déconseillés
Coude à 30° court E30S
Coude à 30°, moyen E30M
Coude à 60°, court E60S
Coude à 60°, moyen E60M
Coude à 67,5°, court E67S
Coude à 67,5°, moyen E67M
6 Conception
6.1 Les dimensions des raccords de flexible représentés aux Figures 2 à 8 doivent être conformes à
celles données dans les Tableaux 2 à 8 et aux dimensions pertinentes de l'ISO 6162-1 ou de l’ISO 6162-2.
6.2 La tolérance angulaire sur l'axe des extrémités des coudes doit être de ± 3° pour toutes les
dimensions.
6.3 Les détails du contour doivent être laissés au choix du fabricant, dans la mesure où les dimensions
données dans les Tableaux 2 à 8 sont respectées.
7  Fabrication
7.1 Construction
Les raccords de flexible peuvent être forgés ou façonnés à froid, usinés à partir d'acier laminé ou
fabriqués à partir d'éléments multiples.
7.2  Exécution
L’exécution doit être conforme aux meilleures pratiques commerciales pour donner des raccords de
flexible de haute qualité. Les raccords de flexible doivent être exempts de tout contaminant visuel, de
toute bavure, écaille et éclat qui pourraient se détacher lors de l'utilisation et de tout autre défaut qui
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO/FDIS 12151-3:2021(F)

pourrait altérer la fonction des pièces. Toutes les surfaces usinées doivent avoir une valeur de rugosité
de surface égale à l’ISO 1302-MRR Ramax 6,3 μm, sauf indication contraire.
7.3 Finition
La surface extérieure et les filetages de toutes les parties en acier au carbone doivent être plaquées ou
revêtues d'un matériau capable de résister à un essai au brouillard salin pendant 72 h conformément
à l'ISO 9227, sauf accord contraire entre le fabricant et l'utilisateur. Toute apparition de rouille rouge
pendant l'essai au brouillard salin dans n'importe quelle zone, excepté celles notées ci-dessous, doit
être considérée comme une défaillance:
— tous les passages de fluide internes;
— arêtes, telles que pointes des six pans, dentelures et crêtes de filetages, où il peut y avoir une
déformation mécanique du placage ou du revêtement typique de pièces fabriquées en série ou effets
d'expédition;
— zones où il y a une déformation mécanique du revêtement ou du placage causée par sertissage,
évasement, courbure et autres opérations de travail des métaux après placa
...
