ISO 6162-2:2018
(Main)Hydraulic fluid power — Flange connections with split or one-piece flange clamps and metric or inch screws — Part 2: Flange connectors, ports and mounting surfaces for use at a pressure of 42 MPa (420 bar), DN 13 to DN 76
Hydraulic fluid power — Flange connections with split or one-piece flange clamps and metric or inch screws — Part 2: Flange connectors, ports and mounting surfaces for use at a pressure of 42 MPa (420 bar), DN 13 to DN 76
ISO 6162-2:2018 gives general and dimensional specifications for flanged heads, split flange clamps (FCS and FCSM), one-piece flange clamps (FC and FCM), ports and mounting surfaces applicable to four-screw, split and one-piece flange clamp type tube connectors and hose fittings for use at a pressure of 42 MPa (420 bar[1]). It also specifies the dimensions of the seals to be used, as well as the grooves that house the seals. ISO 6162-2:2018 also recognizes the need to accommodate metric screw fasteners (type 1) (for DN 13 to DN 76), as well as to provide a means to use existing inch screw fasteners (type 2) (for DN 13 to DN 51). These connections are intended for application in hydraulic systems on industrial and commercial products where it is desired to avoid the use of threaded connectors. [1] 1 bar = 0,1 MPa = 105 Pa; 1 Pa = 1 N/m2.
Transmissions hydrauliques — Raccordements à bride avec demi-brides ou bride monobloc et vis métriques ou en inches — Partie 2: Brides, orifices et surfaces de montage pour utilisation à une pression de 42 MPa (420 bar), de DN 13 à DN 76
ISO 6162-2:2018 donne les spécifications générales et dimensionnelles des collets, des demi-brides (FCS et FCSM), des brides monobloc (FC et FCM), des orifices et des surfaces de montage utilisés pour les raccordements par demi-brides et brides monobloc à quatre vis sur tubes et flexibles de raccordement, pour utilisation à une une pression de fonctionnement de 42 MPa (420 bar[1]). Il spécifie également les dimensions des joints à utiliser, ainsi que celles des gorges recevant ces joints. ISO 6162-2:2018 tient compte également de la nécessité d'utiliser des fixations métriques (type 1) (pour DN 13 à DN 76), tout en fournissant un moyen d'utiliser les fixations existantes en inches (type 2) (pour DN 13 à DN 51). Ces raccordements sont destinés à être utilisés dans les systèmes de transmission hydraulique sur des produits industriels et commerciaux lorsque qu'il est souhaitable d'éviter l'utilisation de raccordements filetés. [1] 1 bar = 0,1 MPa = 105 Pa ; 1 Pa = 1 N/m2
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 6162-2
Third edition
2018-03
Hydraulic fluid power — Flange
connections with split or one-piece
flange clamps and metric or inch
screws —
Part 2:
Flange connectors, ports and
mounting surfaces for use at a
pressure of 42 MPa (420 bar), DN 13
to DN 76
Transmissions hydrauliques — Raccordements à bride avec demi-
brides ou bride monobloc et vis métriques ou en inches —
Partie 2: Brides, orifices et surfaces de montage pour utilisation à une
pression de 42 MPa (420 bar), de DN 13 à DN 76
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

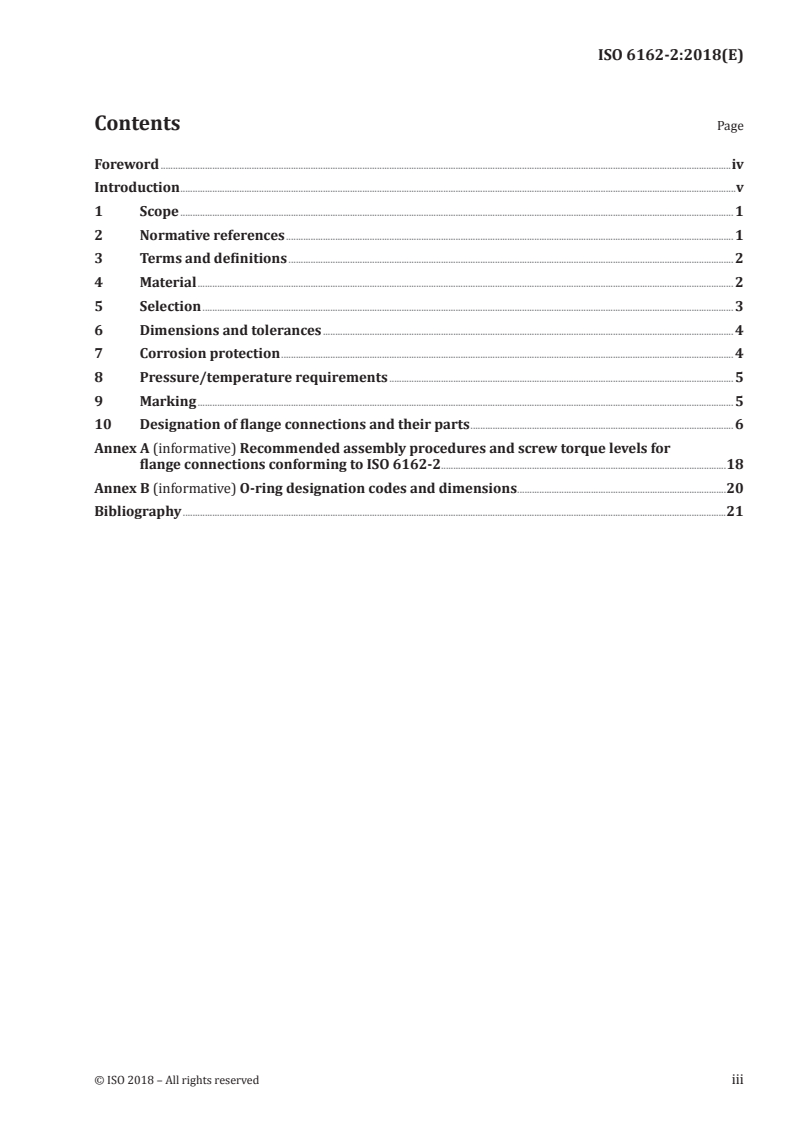

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Material . 2
5 Selection . 3
6 Dimensions and tolerances . 4
7 Corrosion protection . 4
8 Pressure/temperature requirements . 5
9 Marking . 5
10 Designation of flange connections and their parts . 6
Annex A (informative) Recommended assembly procedures and screw torque levels for
flange connections conforming to ISO 6162-2.18
Annex B (informative) O-ring designation codes and dimensions .20
Bibliography .21

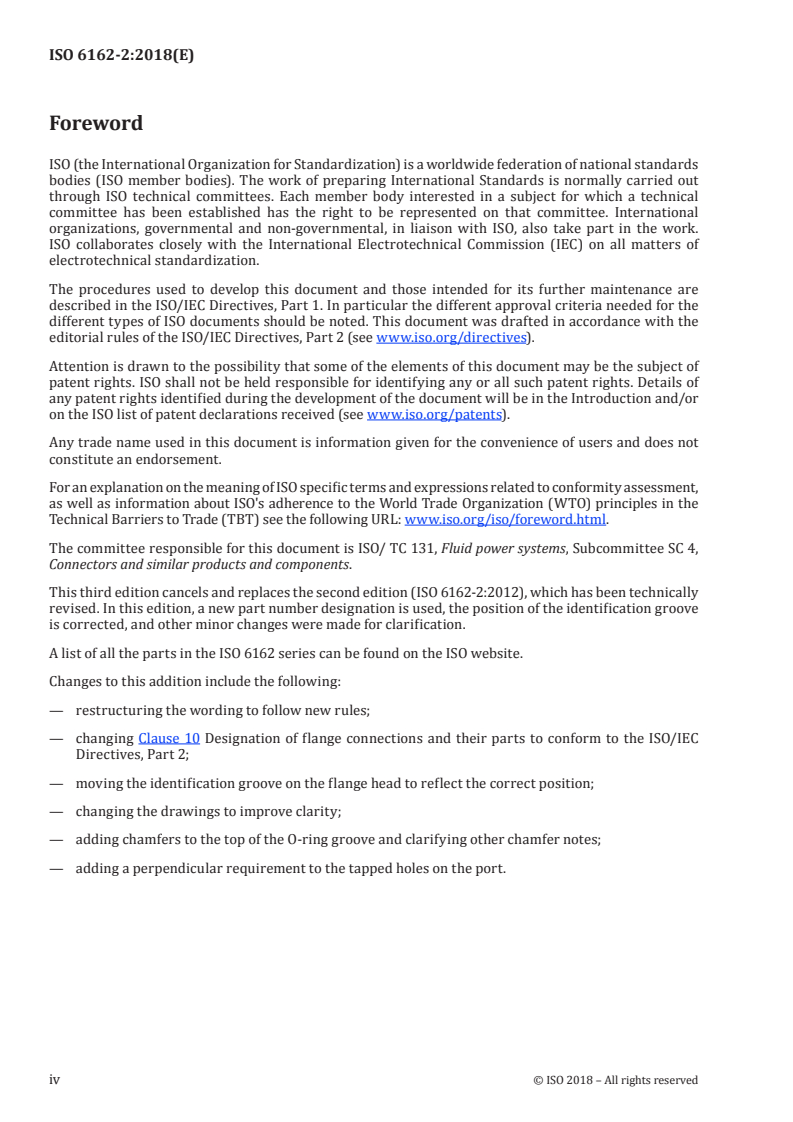

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO's adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www .iso .org/ iso/ foreword .html.
The committee responsible for this document is ISO/ TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
This third edition cancels and replaces the second edition (ISO 6162-2:2012), which has been technically
revised. In this edition, a new part number designation is used, the position of the identification groove
is corrected, and other minor changes were made for clarification.
A list of all the parts in the ISO 6162 series can be found on the ISO website.
Changes to this addition include the following:
— restructuring the wording to follow new rules;
— changing Clause 10 Designation of flange connections and their parts to conform to the ISO/IEC
Directives, Part 2;
— moving the identification groove on the flange head to reflect the correct position;
— changing the drawings to improve clarity;
— adding chamfers to the top of the O-ring groove and clarifying other chamfer notes;
— adding a perpendicular requirement to the tapped holes on the port.
iv © ISO 2018 – All rights reserved
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. Components are interconnected through their ports and associated fluid
conductor connector ends.
INTERNATIONAL STANDARD ISO 6162-2:2018(E)
Hydraulic fluid power — Flange connections with split or
one-piece flange clamps and metric or inch screws —
Part 2:
Flange connectors, ports and mounting surfaces for use at
a pressure of 42 MPa (420 bar), DN 13 to DN 76
WARNING — Users of this document should ensure that suitable material is chosen for the port
to maintain the required working pressure, if carbon steel is not used. In addition, flanged head
material and wall thickness depend on the selected working pressure and the d diameter.
1 Scope
This document gives general and dimensional specifications for flanged heads, split flange clamps (FCS
and FCSM), one-piece flange clamps (FC and FCM), ports and mounting surfaces applicable to four-
screw, split and one-piece flange clamp type tube connectors and hose fittings for use at a pressure of
1)
42 MPa (420 bar ). It also specifies the dimensions of the seals to be used, as well as the grooves that
house the seals.
This document also recognizes the need to accommodate metric screw fasteners (type 1) (for DN 13 to
DN 76), as well as to provide a means to use existing inch screw fasteners (type 2) (for DN 13 to DN 51).
These connections are intended for application in hydraulic systems on industrial and commercial
products where it is desired to avoid the use of threaded connectors.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 48, Rubber, vulcanized or thermoplastic — Determination of hardness (hardness between 10 IRHD and
100 IRHD)
ISO 261, ISO general purpose metric screw threads — General plan
ISO 263, ISO inch screw threads — General plan and selection for screws, bolts and nuts — Diameter range
0,06 to 6 in
ISO 724, ISO general-purpose metric screw threads — Basic dimensions
ISO 725, ISO inch screw threads — Basic dimensions
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 1302, Geometrical Product Specifications (GPS) — Indication of surface texture in technical product
documentation
ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual
tolerance indications
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 Pa = 1 N/m .
ISO 3601-1, Fluid power systems — O-rings — Part 1: Inside diameters, cross-sections, tolerances and
designation codes
ISO 3601-3, Fluid power systems — O-rings — Part 3: Quality acceptance criteria
ISO 4017, Fasteners — Hexagon head screws — Product grades A and B
ISO 4762, Hexagon socket head cap screws
ISO 5598, Fluid power systems and components — Vocabulary
ISO 7089, Plain washers — Normal series — Product grade A
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
ISO 19879, Metallic tube connections for fluid power and general use — Test methods for hydraulic fluid
power connections
ANSI/ASME B18.3, Socket Cap, Shoulder, and Set Screws, Hex and Spline Keys (Inch Series)
ASTM A574, Standard Specification for Alloy Steel Socket Head Cap Screws
SAE J429, Mechanical and Material Requirements for Externally Threaded Fasteners
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp/ 3 .1
4 Material
4.1 Split flange clamps (see Figure 3) and one-piece flange clamps (see Figure 4) shall be ferrous
material with the following properties in the finished condition:
— minimum yield strength: 330 MPa;
— minimum elongation at fracture: 3 %.
4.2 Flanged heads shall be ferrous material with the following properties in the finished condition:
— minimum yield strength: 215 MPa;
— minimum elongation at fracture: 10 %.
4.3 Unless otherwise specified, one of the following screw options shall be used:
a) hexagon head screws conforming to ISO 4017 of property class 10.9 (minimum) in accordance with
ISO 898-1, or
b) socket head screws conforming to ISO 4762 of property class 10.9 (minimum) in accordance with
ISO 898-1, or
c) inch hexagon head screws conforming to SAE J429 of grade 8 (minimum), or
d) inch socket head screws conforming to the product specifications of ANSI/ASME B18.3 and made of
material conforming to ASTM A574.
2 © ISO 2018 – All rights reserved
4.4 Unless otherwise specified, the O-rings shall be made of NBR (nitrile) with a hardness of
(90 ± 5) IRHD, measured in accordance with ISO 48, for use at the pressure and temperature requirements
given in Clause 8 and Table 1 or Table 2, and for testing. The O-rings specified in Tables 1 and 2 shall
conform to the dimensions given in ISO 3601-1 for the relevant size code, conform to tolerance class A
in ISO 3601-1 and shall meet or exceed the O-ring quality acceptance criteria for grade N of ISO 3601-3.
If the flange connection is expected to be used at temperatures higher than specified in Clause 8, O-rings
made of materials that meet the higher temperature requirements shall be used.
4.5 Connectors conforming to this document contain elastomeric seals. Unless otherwise specified,
connectors are made and delivered with elastomeric seals for use within the specified working
temperature range with petroleum base hydraulic fluids. The use of these connectors and elastomeric
seals with other hydraulic fluids might result in a reduced working temperature range or might render
the connectors unsuitable for the application. Upon request, manufacturers may supply connectors with
elastomeric seals which are intended for use with non-petroleum base hydraulic fluid and which meet
the specified working temperature range of the connectors.
4.6 The surface pressure between the screw head and the flange clamp should be considered. The use
of hardened washers is recommended; however, flange connections conforming to previous editions
of ISO 6162-2 might not accommodate the use of this type of washer. Washers, if used, shall conform
to ISO 7089 (HV 300) type A and be sized for the corresponding screw. Plain washers conforming to
ANSI/ASME B18.22.1, type B narrow series HV 300, may be substituted when using type 2 screws; see
Tables 1 and 2 for exceptions.
5 Selection
5.1 E
...

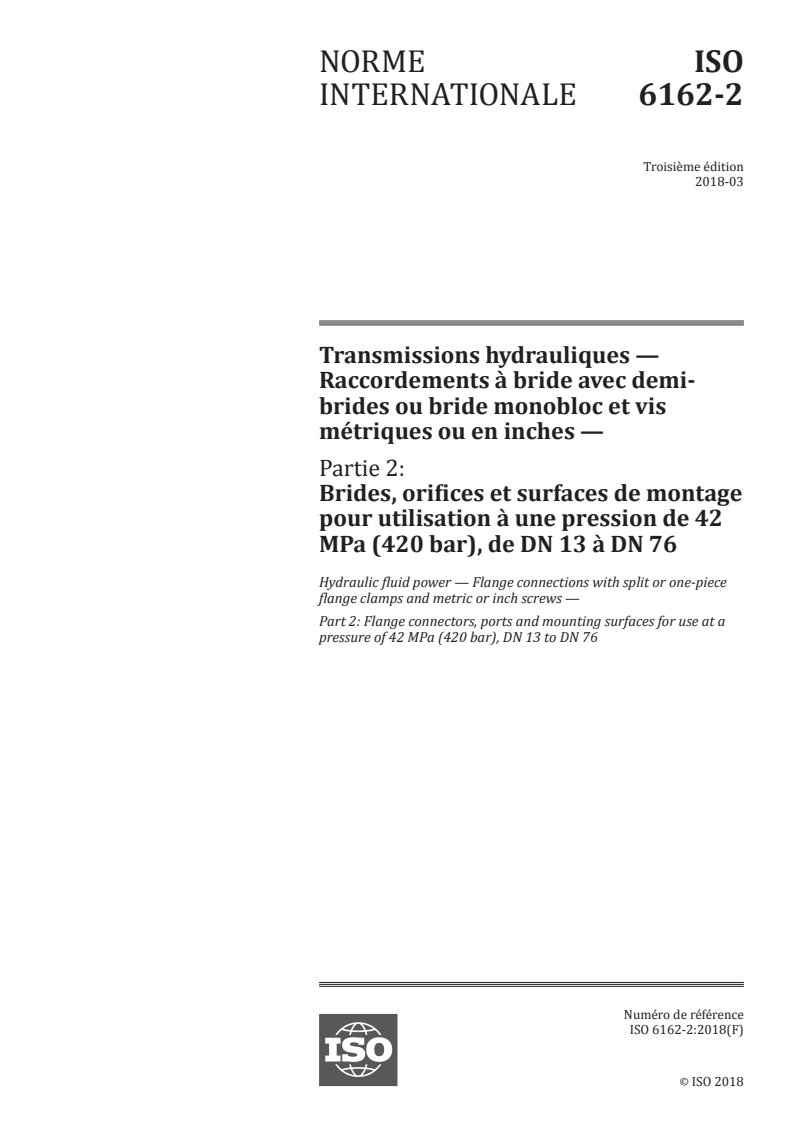

NORME ISO
INTERNATIONALE 6162-2
Troisième édition
2018-03
Transmissions hydrauliques —
Raccordements à bride avec demi-
brides ou bride monobloc et vis
métriques ou en inches —
Partie 2:
Brides, orifices et surfaces de montage
pour utilisation à une pression de 42
MPa (420 bar), de DN 13 à DN 76
Hydraulic fluid power — Flange connections with split or one-piece
flange clamps and metric or inch screws —
Part 2: Flange connectors, ports and mounting surfaces for use at a
pressure of 42 MPa (420 bar), DN 13 to DN 76
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Matériau . 2
5 Choix . 3
6 Dimensions et tolérances . 4
7 Protection contre la corrosion . 4
8 Exigences de pression/température . 5
9 Marquage . 6
10 Désignation des raccordements à bride et de leurs parties. 6
Annexe A (informative) Modes opératoires d’assemblage recommandés et niveaux de
couple de serrage pour les raccordements à bride conformes à l’ISO 6162-2 .19
Annexe B (informative) Code de désignation et code dimensionnel des joints toriques .21
Bibliographie .22
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 131, Transmissions hydrauliques,
sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 6162-2:2012), qui a fait l’objet d’une
révision technique. Dans la présente édition, la désignation a été complétée par une nouvelle partie, la
position de la rainure d'identification est corrigée et d'autres modifications mineures ont été apportées
à des fins de clarification.
Une liste de toutes les parties de la série ISO 6162 se trouve sur le site web de l’ISO.
Les modifications en lien avec cet ajout sont les suivants:
— reformulation du texte pour satisfaire aux nouvelles règles;
— modification de l’Article 10 Désignation des raccordements à bride et de leurs parties pour se
conformer aux Directives ISO/IEC, Partie 2;
— déplacement de la rainure d’identification sur le raccordement à bride pour refléter la position
correcte;
— modification des figures pour en améliorer la clarté;
— ajout de chanfreins en haut de la rainure du joint torique et clarification des autres notes relatives
au chanfrein;
— ajout d’une exigence de perpendicularité sur les trous taraudés de l’orifice.
iv © ISO 2018 – Tous droits réservés
Introduction
Dans les systèmes de transmission hydraulique, l’énergie est transmise et commandée par
l’intermédiaire d’un fluide sous pression circulant dans un circuit fermé. Les composants sont
interconnectés au niveau de leurs orifices par des raccords véhiculant le fluide.
NORME INTERNATIONALE ISO 6162-2:2018(F)
Transmissions hydrauliques — Raccordements à bride
avec demi-brides ou bride monobloc et vis métriques ou en
inches —
Partie 2:
Brides, orifices et surfaces de montage pour utilisation à
une pression de 42 MPa (420 bar), de DN 13 à DN 76
AVERTISSEMENT — Il convient que les utilisateurs du présent document s’assurent qu’un
matériau adéquat soit choisi pour l’orifice de façon à maintenir la pression de fonctionnement
nécessaire, lorsque l’acier au carbone n’est pas utilisé. De plus, le matériau du collet et son
épaisseur de paroi dépendent de la pression de fonctionnement choisie et du diamètre d .
1 Domaine d'application
Le présent document donne les spécifications générales et dimensionnelles des collets, des demi-brides
(FCS et FCSM), des brides monobloc (FC et FCM), des orifices et des surfaces de montage utilisés pour les
raccordements par demi-brides et brides monobloc à quatre vis sur tubes et flexibles de raccordement,
1)
pour utilisation à une une pression de fonctionnement de 42 MPa (420 bar ). Il spécifie également les
dimensions des joints à utiliser, ainsi que celles des gorges recevant ces joints.
Le présent document tient compte également de la nécessité d’utiliser des fixations métriques (type 1)
(pour DN 13 à DN 76), tout en fournissant un moyen d’utiliser les fixations existantes en inches (type 2)
(pour DN 13 à DN 51).
Ces raccordements sont destinés à être utilisés dans les systèmes de transmission hydraulique sur des
produits industriels et commerciaux lorsque qu’il est souhaitable d’éviter l’utilisation de raccordements
filetés.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre
10 DIDC et 100 DIDC)
ISO 261, Filetages métriques ISO pour usages généraux — Vue d’ensemble
ISO 263, Filetages ISO en inches — Vue d’ensemble et sélection pour boulonnerie — Diamètres de 0,06 à 6 in
ISO 724, Filetages métriques ISO pour usages généraux — Dimensions de base
ISO 725, Filetages ISO en inches — Dimensions de base
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas fin
5 2
1) 1 bar = 0,1 MPa = 10 Pa ; 1 Pa = 1 N/m
ISO 1302, Spécification géométrique des produits (GPS) — Indication des états de surface dans la
documentation technique de produits
ISO 2768-1, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non
affectées de tolérances individuelles
ISO 3601-1, Transmissions hydrauliques et pneumatiques — Joints toriques — Partie 1: Diamètres
intérieurs, sections, tolérances et codes d’identification dimensionnelle
ISO 3601-3, Transmissions hydrauliques et pneumatiques — Joints toriques — Partie 3: Critères de qualité
ISO 4017, Fixations — Vis à tête hexagonale entièrement filetées — Grades A et B
ISO 4762, Vis à tête cylindrique à six pans creux
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 7089, Rondelles plates — Série normale — Grade A
ISO 9927, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins
ISO 19879, Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Méthodes d’essai pour raccords pour transmissions hydrauliques
ANSI/ASME B18.3, Socket Cap, Shoulder, and Set Screws, Hex and Spline Keys (Inch Series)
ASTM A574, Standard Specification for Alloy Steel Socket Head Cap Screws
SAE J429, Mechanical and Material Requirements for Externally Threaded Fasteners
3 Termes et définitions
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
4 Matériau
4.1 Les demi-brides (voir Figure 3) et les brides monobloc (voir Figure 4) doivent être réalisées en
matériaux ferreux avec les propriétés suivantes à la finition:
— limite d’élasticité minimale: 330 MPa;
— allongement minimal à la rupture: 3 %.
4.2 Les collets doivent être réalisés en matériaux ferreux avec les propriétés suivantes à la finition:
— limite d’élasticité minimale: 215 MPa;
— allongement minimal à la rupture: 10 %.
4.3 Sauf spécification contraire, l’un des types de vis suivants doit être utilisé:
a) vis à tête hexagonale conformes à l’ISO 4017 de classe de qualité 10.9 (minimum) conformément à
l’ISO 898-1; ou
b) vis à tête cylindrique conformes à l’ISO 4762 de classe de qualité 10.9 (minimum) conformément à
l’ISO 898-1; ou
2 © ISO 2018 – Tous droits réservés
c) vis à tête hexagonale en inches conformes à la SAE J429 de classe 8 (minimum); ou
d) vis à tête cylindrique en inches conformes aux spécifications de produit de l’ANSI/ASME B18.3 et
réalisées dans un matériau conforme à l’ASTM A574.
4.4 Sauf spécification contraire, les joints toriques doivent être en NBR (nitrile) avec une dureté
de (90 ± 5) DIDC, mesurée conformément à l’ISO 48, pour utilisation aux exigences de pression et de
température données à l’Article 8 et dans le Tableau 1 ou le Tableau 2, et aux exigences pour les essais.
Les joints toriques spécifiés dans les Tableaux 1 et 2 doivent être conformes aux dimensions données
dans l’ISO 3601-1 pour le code dimensionnel pertinent, être conformes à la classe de tolérance A de
l’ISO 3601-1 et doivent atteindre ou dépasser les critères de qualité des joints toriques de classe N de
l’ISO 3601-3. Si le raccordement à bride est prévu pour être utilisé à des températures supérieures à
celles spécifiées à l’Article 8, des joi
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
