INTERNATIONAL ISO
STANDARD 1179-2
Third edition
2022-11
Connections for general use and fluid
power — Ports and stud ends with
ISO 228-1 threads with elastomeric or
metal-to-metal sealing —
Part 2:
Heavy-duty (S series) and light-duty
(L series) stud ends with elastomeric
sealing (type E)
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à filetage
ISO 228-1 à joint en élastomère ou étanchéité métal sur métal —
Partie 2: Éléments mâles de séries légère (série L) et lourde (série S)
avec joint en élastomère (type E)
Reference number
ISO 1179-2:2022(E)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 1179-2:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 1179-2:2022(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Interchangeability warning .2
5 Dimensions .2
6 Elastomeric seals .3
7 Requirements . 5
7.1 Working pressure . 5
7.2 Performance . 5
8 Designation of stud ends and elastomeric seals . 6
8.1 Stud ends . . 6
8.2 Elastomeric seals . 6
9 Identification statement (reference to this document) . 7
Bibliography . 8
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 1179-2:2022(E)

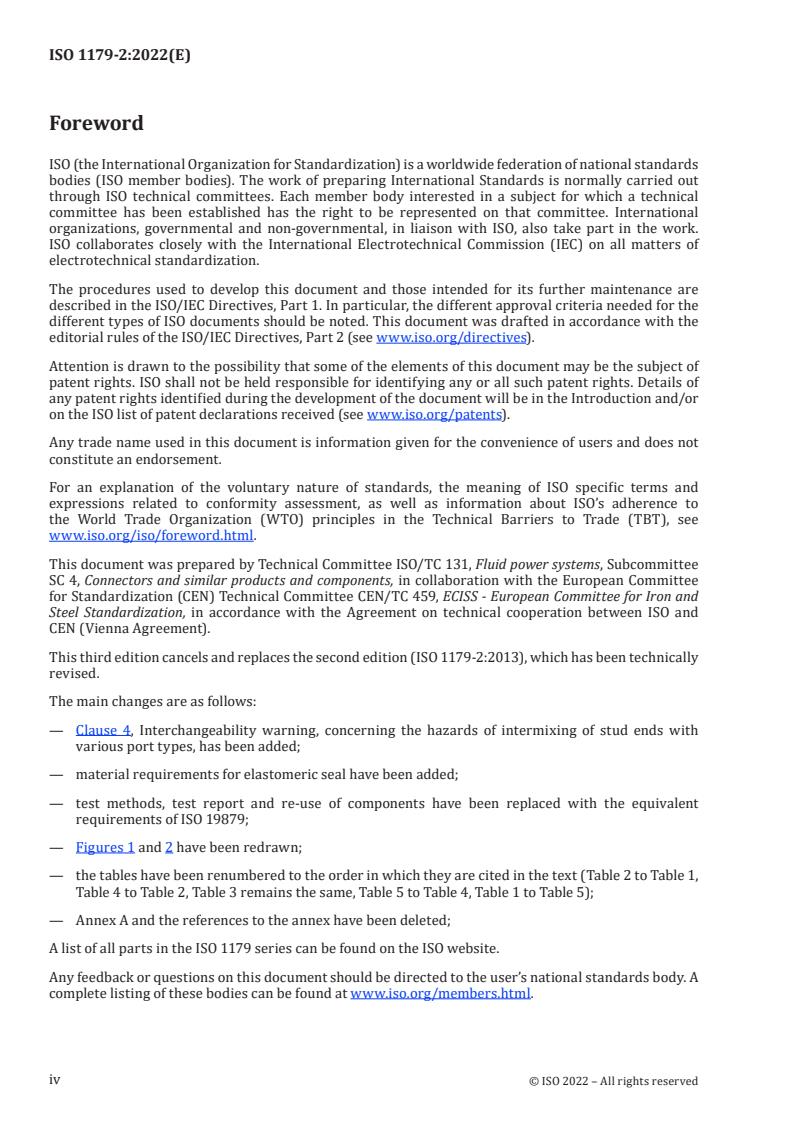

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components, in collaboration with the European Committee
for Standardization (CEN) Technical Committee CEN/TC 459, ECISS - European Committee for Iron and
Steel Standardization, in accordance with the Agreement on technical cooperation between ISO and
CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 1179-2:2013), which has been technically
revised.
The main changes are as follows:
— Clause 4, Interchangeability warning, concerning the hazards of intermixing of stud ends with
various port types, has been added;
— material requirements for elastomeric seal have been added;
— test methods, test report and re-use of components have been replaced with the equivalent
requirements of ISO 19879;
— Figures 1 and 2 have been redrawn;
— the tables have been renumbered to the order in which they are cited in the text (Table 2 to Table 1,
Table 4 to Table 2, Table 3 remains the same, Table 5 to Table 4, Table 1 to Table 5);
— Annex A and the references to the annex have been deleted;
A list of all parts in the ISO 1179 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 1179-2:2022(E)
Introduction
In fluid power systems, power is transmitted and controlled through a fluid (liquid or gas) under
pressure within a circuit. In general applications, a fluid can be conveyed under pressure. Components
are connected through their threaded ports by fluid conductor connectors to tubes and pipes or to hose
fittings and hoses.
For threaded ports and stud ends specified in new designs in hydraulic fluid power applications, the
ISO 6149 series should be used because these International Standards specify ports and stud ends with
metric threads and O-ring sealing, and because the use of only one system is preferred. It is further
recommended that threaded ports and stud ends in accordance with the ISO 1179 series, ISO 9974
series and ISO 11926 series should not be used for new designs in hydraulic fluid power applications
(these International Standards are maintained because they specify ports and stud ends that are
currently used in hydraulic systems worldwide).
For threaded ports and stud ends specified in new designs in pneumatic fluid power applications,
ISO 16030 should be used, except where products are to interface with ISO 7-1 threads, because the
use of only one system is preferred. It is further recommended that threaded ports and stud ends in
accordance with the ISO 1179 series should not be used for new designs in pneumatic fluid power
applications (these International Standards are maintained because they specify ports and stud ends
that are currently used in pneumatic systems worldwide).
Significant testing over more than 35 years of use has confirmed the performance requirements
of connection ends made from carbon steel. The stud end connections specified in this document,
ISO 1179-3 and ISO 1179-4 apply to connectors detailed in ISO 8434-1, ISO 8434-2 and ISO 8434-6.
v
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 1179-2:2022(E)
Connections for general use and fluid power — Ports and
stud ends with ISO 228-1 threads with elastomeric or
metal-to-metal sealing —
Part 2:
Heavy-duty (S series) and light-duty (L series) stud ends
with elastomeric sealing (type E)
1 Scope
This document specifies the dimensions, performance requirements and test procedures for heavy-
duty (S series) and light-duty (L series) stud ends with threads, and the elastomeric sealing (type E)
that is used with them as defined in ISO 228-1.
Heavy-duty (S series) stud ends with type E sealing in accordance with this document can be used
at working pressures up to 63 MPa (630 bar). Light-duty (L series) stud ends with type E sealing
in accordance with this document can be used at working pressures up to 25 MPa (250 bar). The
permissible working pressure depends upon size, materials, design, working conditions, application,
etc.
This document is applicable to connectors detailed in ISO 8434-1, ISO 8434-2 and ISO 8434-6.
NOTE The Introduction gives recommendations for ports and stud ends to be used for new designs in
hydraulic and pneumatic fluid power applications.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (includ
...
NORME ISO
INTERNATIONALE 1179-2
Troisième édition
2022-11
Raccordements pour applications
générales et transmissions
hydrauliques et pneumatiques —
Orifices et éléments mâles à filetage
ISO 228-1 à joint en élastomère ou
étanchéité métal sur métal —
Partie 2:
Éléments mâles de séries légère
(série L) et lourde (série S) avec joint
en élastomère (type E)
Connections for general use and fluid power — Ports and stud ends
with ISO 228-1 threads with elastomeric or metal-to-metal sealing —
Part 2: Heavy-duty (S series) and light-duty (L series) stud ends with
elastomeric sealing (type E)
Numéro de référence
ISO 1179-2:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 1179-2:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 1179-2:2022(F)
Sommaire Page
Avant-propos .iv
Introduction . vi
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Avertissement d’interchangeabilité . .2
5 Dimensions .2
6 Joints élastomères .3
7 Exigences . 5
7.1 Pression d’utilisation . 5
7.2 Performances . 5
8 Désignation des éléments mâles et des joints élastomères . 6
8.1 Éléments mâles . 6
8.2 Joints élastomères . 6
9 Phrase d’identification (référence au présent document) . 7
Bibliographie . 8
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 1179-2:2022(F)

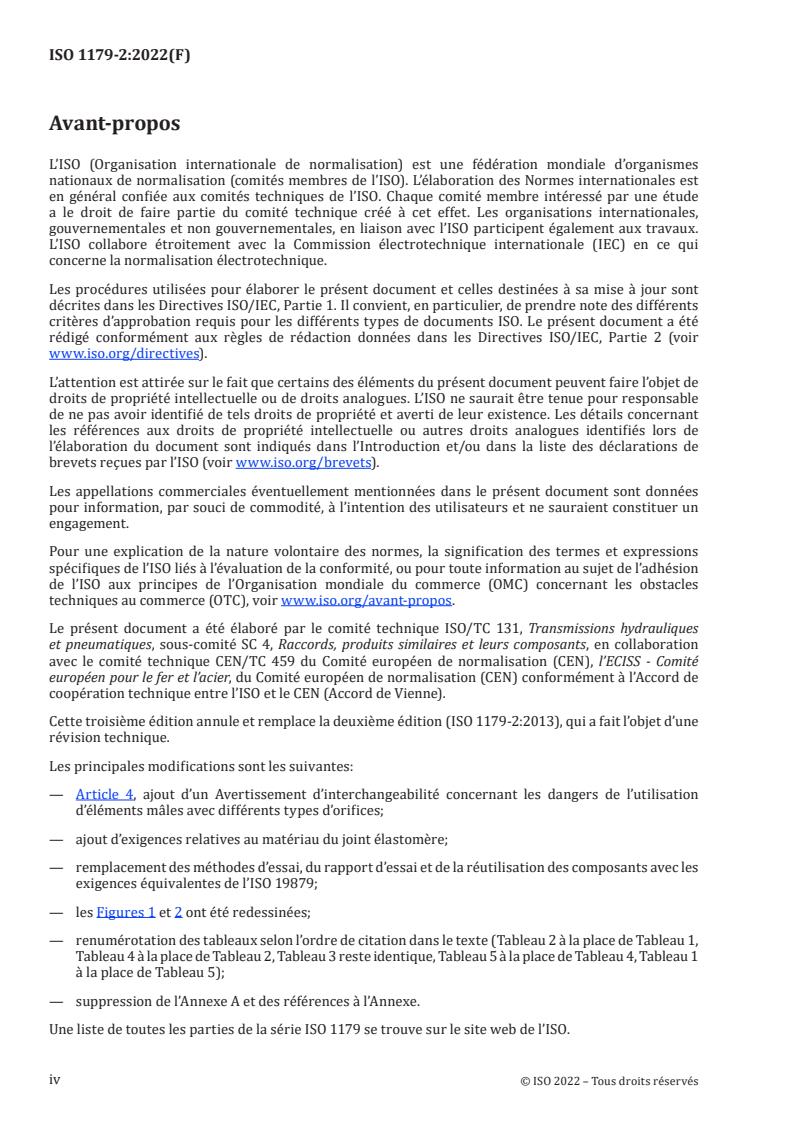

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques
et pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants, en collaboration
avec le comité technique CEN/TC 459 du Comité européen de normalisation (CEN), l’ECISS - Comité
européen pour le fer et l’acier, du Comité européen de normalisation (CEN) conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 1179-2:2013), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— Article 4, ajout d’un Avertissement d’interchangeabilité concernant les dangers de l’utilisation
d’éléments mâles avec différents types d’orifices;
— ajout d’exigences relatives au matériau du joint élastomère;
— remplacement des méthodes d’essai, du rapport d’essai et de la réutilisation des composants avec les
exigences équivalentes de l’ISO 19879;
— les Figures 1 et 2 ont été redessinées;
— renumérotation des tableaux selon l’ordre de citation dans le texte (Tableau 2 à la place de Tableau 1,
Tableau 4 à la place de Tableau 2, Tableau 3 reste identique, Tableau 5 à la place de Tableau 4, Tableau 1
à la place de Tableau 5);
— suppression de l’Annexe A et des références à l’Annexe.
Une liste de toutes les parties de la série ISO 1179 se trouve sur le site web de l’ISO.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 1179-2:2022(F)
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 1179-2:2022(F)
Introduction
Dans les transmissions hydrauliques, l’énergie est transmise et commandée par un fluide (liquide
ou gazeux) sous pression, à l’intérieur d’un circuit. Lors d’applications générales, un fluide peut être
acheminé sous pression. Les composants sont reliés à travers leurs orifices filetés par des raccordements
conducteurs de fluide aux tubes et canalisations, ou aux flexibles de raccordement et tuyaux.
Pour les orifices filetés et les éléments mâles spécifiés dans de nouvelles conceptions lors d’applications
de transmission hydraulique, l’ISO/TC 131/SC 4 recommande que la série ISO 6149 soit utilisée parce
que ces normes internationales spécifient les orifices et les éléments mâles avec filetages métriques
et joints toriques et parce que le sous-comité souhaite aider les utilisateurs en recommandant un
système préférentiel. L’ISO/TC 131/SC 4 recommande en outre que les orifices filetés et les éléments
mâles conformes aux séries ISO 1179, ISO 9974, et ISO 11926 ne soient pas utilisés dans de nouvelles
conceptions lors d’applications de transmission hydraulique; ces Normes internationales sont
maintenues car elles spécifient les orifices et les éléments mâles qui sont actuellement utilisés dans les
systèmes hydrauliques à l’échelle mondiale.
Pour les orifices filetés et les éléments mâles spécifiés dans de nouvelles conceptions lors d’applications
de transmission pneumatique, l’ISO/TC 131/SC 4 recommande que l’ISO 16030 soit utilisée, sauf
quand les produits sont destinés à se trouver en interface avec les filetages de l’ISO 7-1, car le sous-
comité souhaite aider les utilisateurs en recommandant un système préférentiel. L’ISO/TC 131/SC 4
recommande en outre que les orifices filetés et les éléments mâles conformes à l’ISO 1179 ne soient pas
utilisés pour de nouvelles conceptions lors d’applications de transmission pneumatique (ces normes
internationales sont maintenues car elles sont actuellement utilisées dans les systèmes pneumatiques à
l’échelle mondiale).
Des essais probants couvrant plus de 35 années d’expérience ont confirmé les exigences de performance
des extrémités de raccordement en acier au carbone. Les raccordements par éléments mâles spécifiés
dans le présent document, l’ISO 1179-3 et l’ISO 1179-4 s’appliquent aux raccords détaillés dans
l’ISO 8434-1, l’ISO 8434-2 et l’ISO 8434-6
vi
© ISO 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 1179-2:2022(F)
Raccordements pour applications générales et
transmissions hydrauliques et pneumatiques — Orifices et
éléments mâles à filetage ISO 228-1 à joint en élastomère
ou étanchéité métal sur métal —
Partie 2:
Éléments mâles de séries légère (série L) et lourde
(série S) avec joint en élastomère (type E)
1 Domaine d’application
Le présent document spécifie les dimensions, les exigences de performance et les modes opératoires
des éléments mâles de série lourde (série S) et de série légère (série L) à filetage et à joint élastomère
(type E) qui est utilisé avec ceux-ci, tel que défini dans l’ISO 228-1.
Les éléments mâles de série lourde (série S) avec étanchéité de type E conformes au présent document
peuvent être utilisés jusqu’à des pressions d’utilisation de 63 MPa (630 bar). Les éléments mâles de
série légère (série L) avec étanchéité de type E conformes au présent document peuvent être utilisés
jusqu’à des pressions d’utilisation de 25 MPa (250 bar). La pression d’utilisation admissible dépend des
dimensions, des matériaux, de la conception, des conditions d’exploitation, des applications, etc.
Le présent document s’applique aux raccords de l’ISO 8434-1, de l’ISO 8434-2 et de l’ISO8434-6.
NOTE L’introduction donne des recommandations pour les orifices et les éléments mâles destinés à être
utilisés pour de nouvelles conceptions dans des applications de transmissions hydrauliques et pneumatiques.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’appli
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
