ISO 2493-1:2010

SLOVENSKI STANDARD
01-marec-2013
1DGRPHãþD
SIST ISO 2493:1996
Papir, karton in lepenka - Ugotavljanje upogibne odpornosti - 1. del: Konstantna
hitrost upogiba
Paper and board -- Determination of bending resistance -- Part 1: Constant rate of
deflection
Papier et carton -- Détermination de la résistance à la flexion -- Partie 1: Valeur à
gradient de flexion constant
Ta slovenski standard je istoveten z: ISO 2493-1:2010
ICS:
85.060 Papir, karton in lepenka Paper and board
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

INTERNATIONAL ISO
STANDARD 2493-1
First edition
2010-11-15
Paper and board — Determination of
bending resistance —
Part 1:
Constant rate of deflection
Papier et carton — Détermination de la résistance à la flexion —
Partie 1: Valeur à gradient de déflexion constant

Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 Principle .2
5 Apparatus.2
6 Calibration.3
7 Sampling .3
8 Conditioning .3
9 Preparation of test pieces.4
10 Procedure.4
11 Calculation and expression of results .5
12 Test report.5
Annex A (informative) Precision.6
Bibliography.8

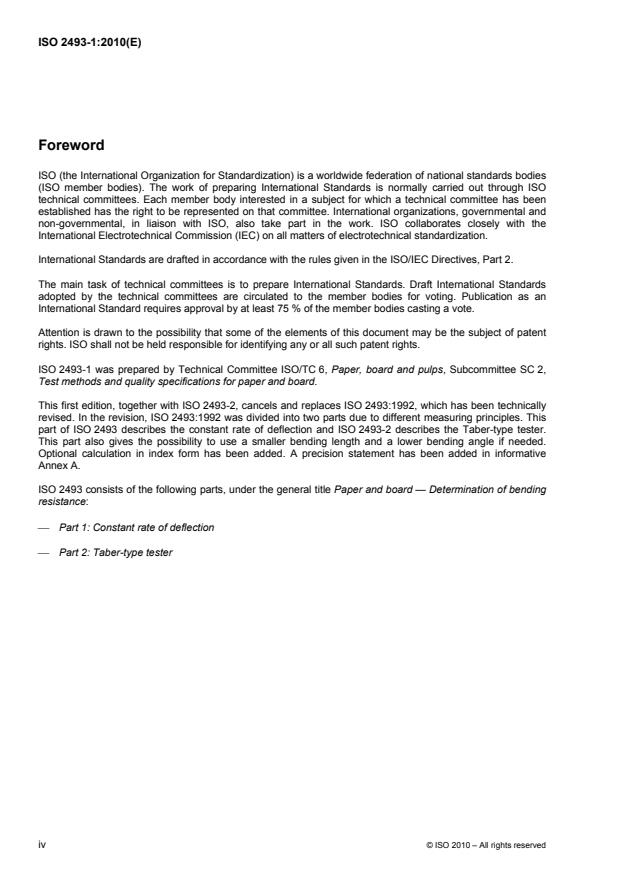

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2493-1 was prepared by Technical Committee ISO/TC 6, Paper, board and pulps, Subcommittee SC 2,
Test methods and quality specifications for paper and board.
This first edition, together with ISO 2493-2, cancels and replaces ISO 2493:1992, which has been technically
revised. In the revision, ISO 2493:1992 was divided into two parts due to different measuring principles. This
part of ISO 2493 describes the constant rate of deflection and ISO 2493-2 describes the Taber-type tester.
This part also gives the possibility to use a smaller bending length and a lower bending angle if needed.
Optional calculation in index form has been added. A precision statement has been added in informative
Annex A.
ISO 2493 consists of the following parts, under the general title Paper and board — Determination of bending
resistance:
⎯ Part 1: Constant rate of deflection
⎯ Part 2: Taber-type tester
iv © ISO 2010 – All rights reserved

Introduction
In ISO 2493:1992, two principles for determining the bending resistance were incorporated in the same
standard, although the two principles were very different.
One principle involved the deflection of an equal number of test pieces with opposing surfaces towards the
direction of deflection; this principle is described in this part of ISO 2493.
The other principle used a Taber-type tester, where the test piece was inserted and deflected to the top side
and then, without changing the test piece, it was deflected in the opposite direction. This principle is described
[4]
in ISO 2493-2. The method is based on TAPPI Test Method T 489 om-04 .

INTERNATIONAL STANDARD ISO 2493-1:2010(E)

Paper and board — Determination of bending resistance —
Part 1:
Constant rate of deflection
1 Scope
This part of ISO 2493 specifies procedures, based on the two-point loading principle, for determining the
bending resistance of paper and board.
[1]
NOTE 1 See ISO 5628 for a detailed description of the two-point loading principle.
This part of ISO 2493 applies to the measurement of the bending resistance within the range 20 mN to
10 000 mN. It is not applicable to corrugated board but can be applicable to the components of such board.
The bending angle is 15° and the bending length is 50 mm.
For samples having a bending resistance that is too low to measure with a bending length of 50 mm, a shorter
bending length, i.e. 10 mm, can be used.
IMPORTANT — The results obtained when using different bending lengths will not be comparable.
For boards that tend to be permanently deformed if bent through 15°, the half bending angle, i.e. 7,5°, can be
used.
NOTE 2 Taber-type testers and testers using the principle of constant rate of deflection do not give comparable results.
For this reason, ISO 2493:1992 has been divided into two parts.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 186, Paper and board — Sampling to determine average quality
ISO 187, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for
monitoring the atmosphere and conditioning of samples
ISO 536, Paper and board — Determination of grammage
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
bending force
force required to bend a rectangular test piece clamped at one end, the force being measured under the
conditions specified in this part of ISO 2493
3.2
bending resistance
mean of all valid readings of the measured bending force (3.1) calculated as specified in this part of
ISO 2493
NOTE Bending resistance is expressed in newtons or millinewtons.
3.3
bending length
constant radial distance between the clamp and the position on the test piece at which the force is applied
NOTE See l in Figure 1.
3.4
bending angle
angle through which the clamp rotates while moving from its initial position to the position at which the bending
resistance is measured
3.5
free length
total length of the test piece that projects from the clamp
NOTE See L in Figure 1.
3.6
bending resistance index
bending resistance divided by the grammage to the third power
4 Principle
Measurement of the force required to bend a test piece clamped at one end through a specified angle, where
the force is applied at a specified bending length (50 mm or 10 mm). The bending resistance is calculated as
a mean of the measured forces.
5 Apparatus
5.1 Cutter, for preparing test pieces of the required accuracy, for example, a die cutter or a double-knife
cutter.
5.2 A bending-resistance tester (see Figure 1), consisting of the following components.
5.2.1 Clamp (5), not less than 38 mm wide and not less than 20 mm long, adjustable in the direction
perpendicular to the plane of the test piece, to grip the test piece. In its starting position, the clamp holds the
test piece in the vertical plane. The clamp shall be capable of being rotated about the axis formed by the
clamping line at a constant speed of (5,0 ± 0,5) °/s through a bending angle of (15,0 ± 0,3)°. If necessary, a
bending angle of (7,5 ± 0,3)° may be used; see Clause 10.

2 © ISO 2010 – All rights reserved
...

INTERNATIONAL ISO
STANDARD 2493-1
First edition
2010-11-15
Paper and board — Determination of
bending resistance —
Part 1:
Constant rate of deflection
Papier et carton — Détermination de la résistance à la flexion —
Partie 1: Valeur à gradient de déflexion constant

Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 Principle .2
5 Apparatus.2
6 Calibration.3
7 Sampling .3
8 Conditioning .3
9 Preparation of test pieces.4
10 Procedure.4
11 Calculation and expression of results .5
12 Test report.5
Annex A (informative) Precision.6
Bibliography.8

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2493-1 was prepared by Technical Committee ISO/TC 6, Paper, board and pulps, Subcommittee SC 2,
Test methods and quality specifications for paper and board.
This first edition, together with ISO 2493-2, cancels and replaces ISO 2493:1992, which has been technically
revised. In the revision, ISO 2493:1992 was divided into two parts due to different measuring principles. This
part of ISO 2493 describes the constant rate of deflection and ISO 2493-2 describes the Taber-type tester.
This part also gives the possibility to use a smaller bending length and a lower bending angle if needed.
Optional calculation in index form has been added. A precision statement has been added in informative
Annex A.
ISO 2493 consists of the following parts, under the general title Paper and board — Determination of bending
resistance:
⎯ Part 1: Constant rate of deflection
⎯ Part 2: Taber-type tester
iv © ISO 2010 – All rights reserved

Introduction
In ISO 2493:1992, two principles for determining the bending resistance were incorporated in the same
standard, although the two principles were very different.
One principle involved the deflection of an equal number of test pieces with opposing surfaces towards the
direction of deflection; this principle is described in this part of ISO 2493.
The other principle used a Taber-type tester, where the test piece was inserted and deflected to the top side
and then, without changing the test piece, it was deflected in the opposite direction. This principle is described
[4]
in ISO 2493-2. The method is based on TAPPI Test Method T 489 om-04 .

INTERNATIONAL STANDARD ISO 2493-1:2010(E)

Paper and board — Determination of bending resistance —
Part 1:
Constant rate of deflection
1 Scope
This part of ISO 2493 specifies procedures, based on the two-point loading principle, for determining the
bending resistance of paper and board.
[1]
NOTE 1 See ISO 5628 for a detailed description of the two-point loading principle.
This part of ISO 2493 applies to the measurement of the bending resistance within the range 20 mN to
10 000 mN. It is not applicable to corrugated board but can be applicable to the components of such board.
The bending angle is 15° and the bending length is 50 mm.
For samples having a bending resistance that is too low to measure with a bending length of 50 mm, a shorter
bending length, i.e. 10 mm, can be used.
IMPORTANT — The results obtained when using different bending lengths will not be comparable.
For boards that tend to be permanently deformed if bent through 15°, the half bending angle, i.e. 7,5°, can be
used.
NOTE 2 Taber-type testers and testers using the principle of constant rate of deflection do not give comparable results.
For this reason, ISO 2493:1992 has been divided into two parts.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 186, Paper and board — Sampling to determine average quality
ISO 187, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for
monitoring the atmosphere and conditioning of samples
ISO 536, Paper and board — Determination of grammage
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
bending force
force required to bend a rectangular test piece clamped at one end, the force being measured under the
conditions specified in this part of ISO 2493
3.2
bending resistance
mean of all valid readings of the measured bending force (3.1) calculated as specified in this part of
ISO 2493
NOTE Bending resistance is expressed in newtons or millinewtons.
3.3
bending length
constant radial distance between the clamp and the position on the test piece at which the force is applied
NOTE See l in Figure 1.
3.4
bending angle
angle through which the clamp rotates while moving from its initial position to the position at which the bending
resistance is measured
3.5
free length
total length of the test piece that projects from the clamp
NOTE See L in Figure 1.
3.6
bending resistance index
bending resistance divided by the grammage to the third power
4 Principle
Measurement of the force required to bend a test piece clamped at one end through a specified angle, where
the force is applied at a specified bending length (50 mm or 10 mm). The bending resistance is calculated as
a mean of the measured forces.
5 Apparatus
5.1 Cutter, for preparing test pieces of the required accuracy, for example, a die cutter or a double-knife
cutter.
5.2 A bending-resistance tester (see Figure 1), consisting of the following components.
5.2.1 Clamp (5), not less than 38 mm wide and not less than 20 mm long, adjustable in the direction
perpendicular to the plane of the test piece, to grip the test piece. In its starting position, the clamp holds the
test piece in the vertical plane. The clamp shall be capable of being rotated about the axis formed by the
clamping line at a constant speed of (5,0 ± 0,5) °/s through a bending angle of (15,0 ± 0,3)°. If necessary, a
bending angle of (7,5 ± 0,3)° may be used; see Clause 10.
2 © ISO 2010 – All rights reserved

5.2.2 Knife (2), mounted perpendicular to the initial movement of the test piece (3), applying a centrally
placed bending force with respect to the width of the test piece.
The length of the knife edge is (16 ± 2) mm and the edge is parallel to the pivoting axis (4) of the clamp. The
edge is blunted and the distance from the edge to the pivoting axis of the clamp (l) is (50,0 ± 0,1) mm. If
neces
...
