Standards Content (Sample)

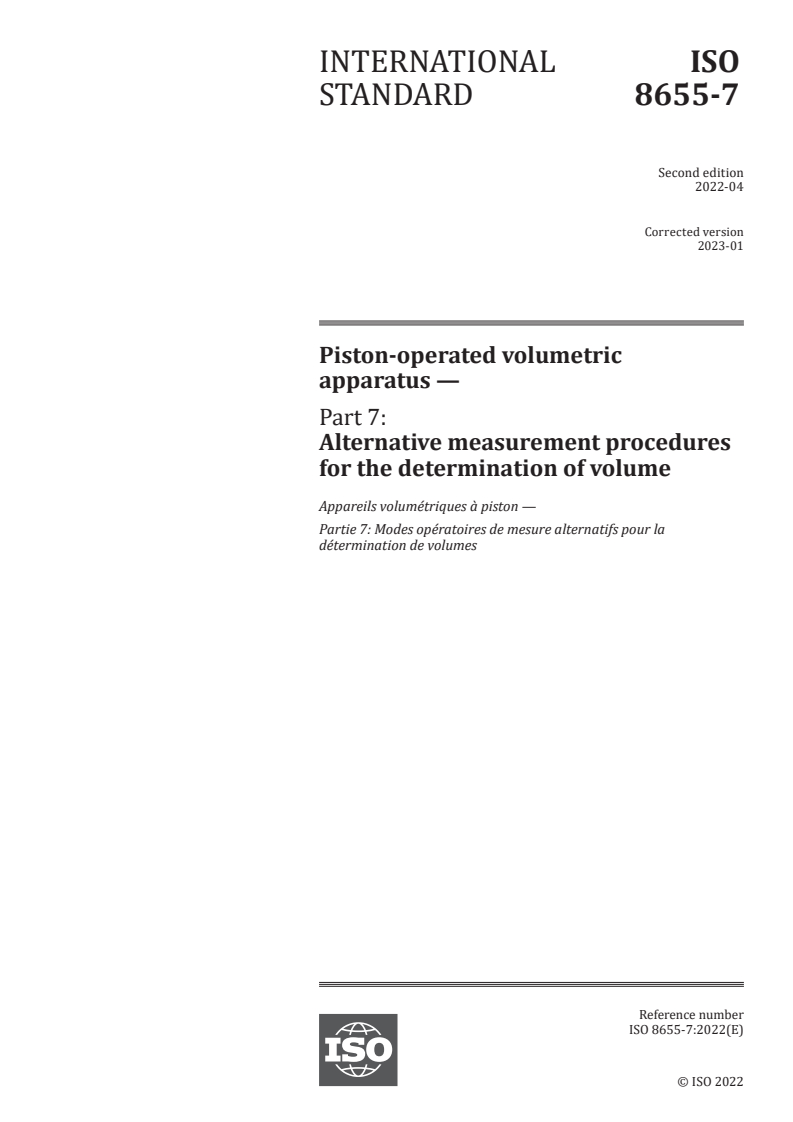

INTERNATIONAL ISO
STANDARD 8655-7
Second edition
2022-04
Piston-operated volumetric
apparatus —
Part 7:
Alternative measurement procedures
for the determination of volume
Appareils volumétriques à piston —
Partie 7: Modes opératoires de mesure alternatifs pour la
détermination de volumes
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

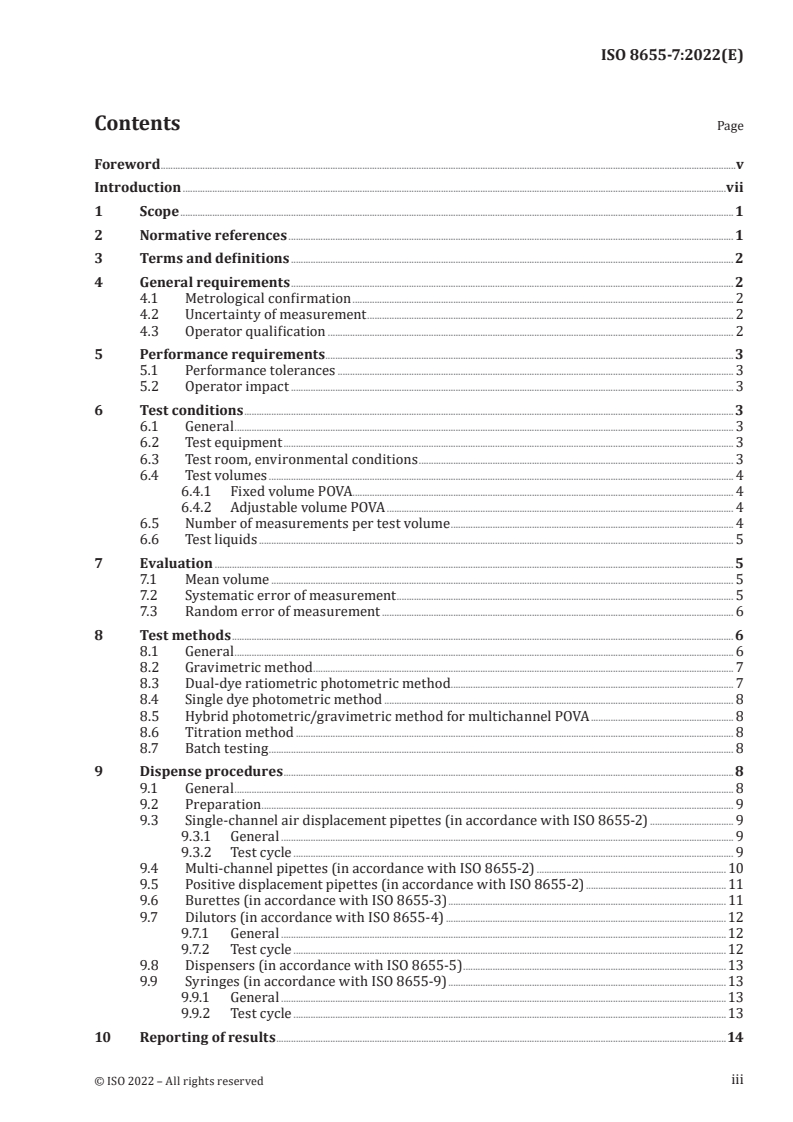

Contents Page
Foreword .v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 General requirements . 2
4.1 Metrological confirmation . 2
4.2 Uncertainty of measurement . 2
4.3 Operator qualification . 2
5 Performance requirements . .3
5.1 Performance tolerances . 3
5.2 Operator impact . 3
6 Test conditions .3
6.1 General . 3
6.2 Test equipment . 3
6.3 Test room, environmental conditions . 3
6.4 Test volumes . 4
6.4.1 Fixed volume POVA. 4
6.4.2 Adjustable volume POVA . 4
6.5 Number of measurements per test volume . 4
6.6 Test liquids . 5
7 Evaluation . 5
7.1 Mean volume . 5
7.2 Systematic error of measurement . 5
7.3 Random error of measurement . 6
8 Test methods . 6
8.1 General . 6
8.2 Gravimetric method . . 7
8.3 Dual-dye ratiometric photometric method . 7
8.4 Single dye photometric method . 8
8.5 Hybrid photometric/gravimetric method for multichannel POVA . 8
8.6 Titration method . 8
8.7 Batch testing . 8
9 Dispense procedures .8
9.1 General . 8
9.2 Preparation . 9
9.3 Single-channel air displacement pipettes (in accordance with ISO 8655-2) . 9
9.3.1 General . 9
9.3.2 Test cycle . 9
9.4 Multi-channel pipettes (in accordance with ISO 8655-2) . 10
9.5 Positive displacement pipettes (in accordance with ISO 8655-2) . 11
9.6 Burettes (in accordance with ISO 8655-3) . 11
9.7 Dilutors (in accordance with ISO 8655-4) .12
9.7.1 General .12
9.7.2 Test cycle . 12
9.8 Dispensers (in accordance with ISO 8655-5) . 13
9.9 Syringes (in accordance with ISO 8655-9) . 13
9.9.1 General .13
9.9.2 Test cycle .13
10 Reporting of results .14
iii

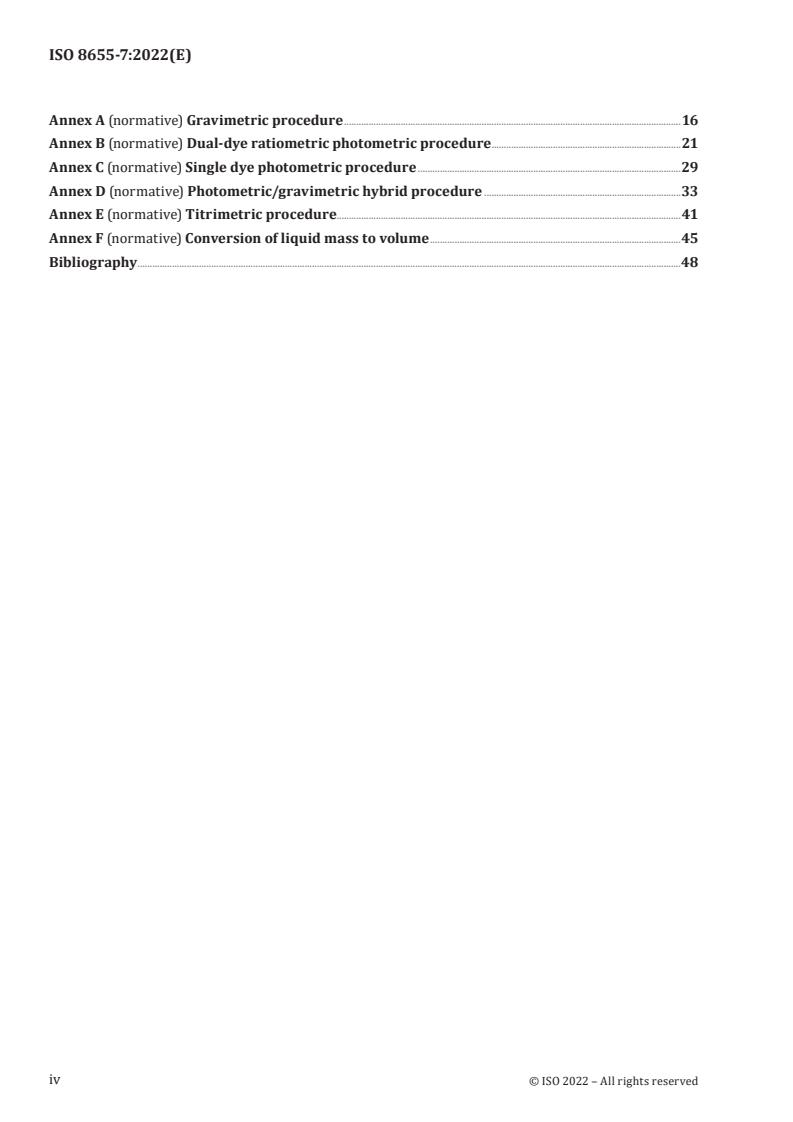

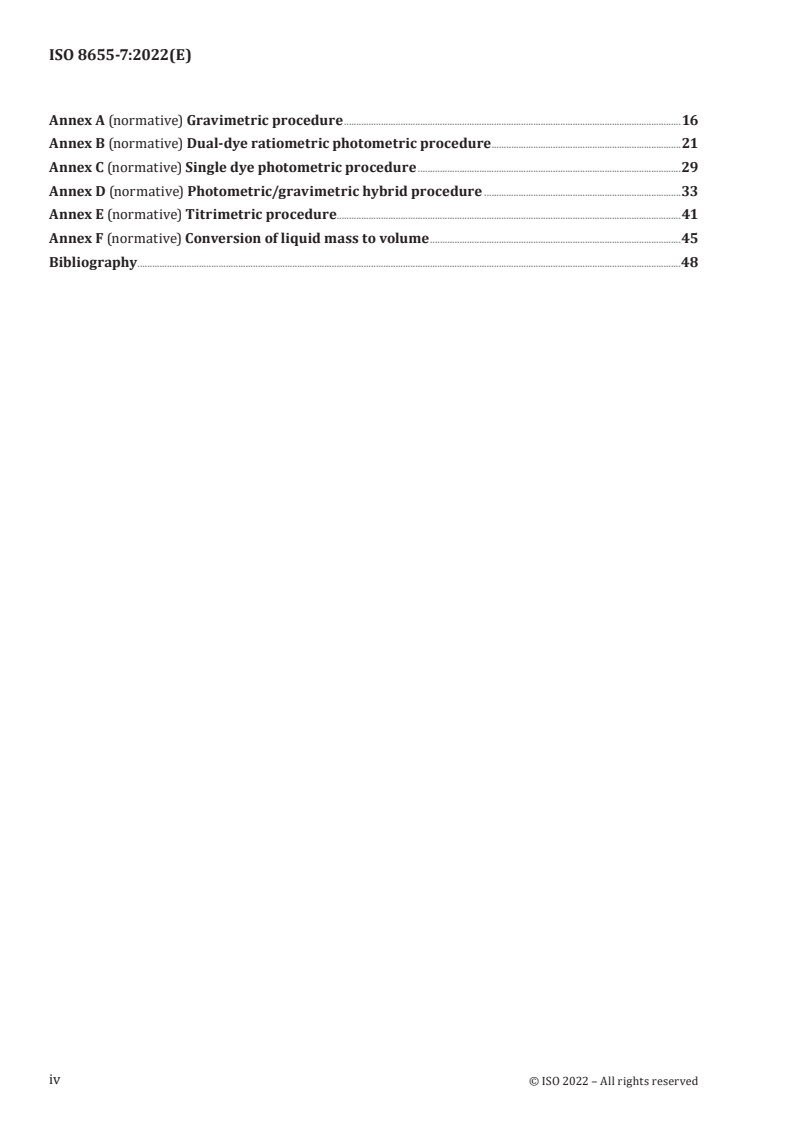

Annex A (normative) Gravimetric procedure .16
Annex B (normative) Dual-dye ratiometric photometric procedure .21
Annex C (normative) Single dye photometric procedure .29
Annex D (normative) Photometric/gravimetric hybrid procedure .33
Annex E (normative) Titrimetric procedure.41
Annex F (normative) Conversion of liquid mass to volume .45
Bibliography .48
iv
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 48, Laboratory equipment, in collaboration
with the European Committee for Standardization (CEN) Technical Committee CEN/TC 332, Laboratory
equipment, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna
Agreement).
This second edition cancels and replaces the first edition (ISO 8655-7:2005), which has been technically
revised. It also incorporates the Technical Corrigendum ISO 8655-7:2005/Cor.1:2008.
The main changes are as follows:
— a gravimetric test method was added (see 8.2);
— a photometric/gravimetric hybrid test method was added (see 8.5);
— a batch testing method was added (see 8.7);
— measurement procedures for all methods are given in normative Annexes A to E;
— standard dispense procedures for POVA described in ISO 8655-2, ISO 8655−3, ISO 8655−4,
ISO 8655−5, and ISO 8655−9 were added (see Clause 9);
— requirements for operator qualification have been added (see 4.3);
— requirements for testing of multi-channel POVA is described in more detail, with specific procedures
given for these apparatus (see 8.5, and Annex D);
— Annexes A, B, and C of the first edition have been deleted and replaced.
A list of all parts in the ISO 8655 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
Introduction
The ISO 8655 series addresses the needs of:
— manufacturers, as a basis for quality control including, where appropriate, the issuance of
manufacturer’s declarations;
— calibration laboratories, test houses, users of the equipment and other bodies as a basis for
independent calibration, testing, verification, and routine tests.
The tests specified in the ISO 8655 series are intended to be carried out by trained personnel.
vi
INTERNATIONAL STANDARD ISO 8655-7:2022(E)
Piston-operated volumetric apparatus —
Part 7:
Alternative measurement procedures for the
determination of volume
1 Scope
This document specifies alternative measurement procedures for the determination of volume of
piston-operated volumetric apparatus.
The procedures are applicable to complete systems comprising the basic apparatus and all parts
selected for use with the apparatus, disposable or reusable, involved in the measurement by delivery
process (Ex). Methods described in this document are suitable for various maximum nominal volumes
of piston-operated volumetric apparatus. It is the responsibility of the user to select the appropriate
method.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1042, Laboratory glassware — One-mark volumetric flasks
ISO 2859-1, Sampling procedures for inspection by attributes — Part 1: Sampling schemes indexed by
acceptance quality limit (AQL) for lot-by-lot inspection
ISO 3696:1987, Water for analytical laboratory use — Specification and test methods
ISO 3951-1, Sampling procedures for inspection by variables — Part 1: Specification for single sampling
plans indexed by acceptance quality limit (AQL) for lot-by-lot inspection for a single quality characteristic
and a single AQL
ISO 8655-1, Piston-operated volumetric apparatus — Part 1: Terminology, general requirements and user
recommendations
ISO 8655-2, Piston-operated volumetric apparatus — Part 2: Pipettes
ISO 8655-3, Piston-operated volumetric apparatus — Part 3: Burettes
ISO 8655-4, Piston-operated volumetric apparatus — Part 4: Dilutors
ISO 8655-5, Piston-operated volumetric apparatus — Part 5: Dispensers
ISO 8655-6, Piston-operated volumetric apparatus — Part 6: Gravimetric reference measurement
procedure for the determination of volume
ISO 8655-8, Piston-operated volumetric apparatus — Part 8: Photometric reference measurement
procedure for the determination of volume
ISO 8655-9, Piston-operated volumetric apparatus — Part 9: Manually operated precision laboratory
syringes
ISO/IEC Guide 2, Standardization and related activities — General vocabulary
ISO/IEC Guide 99, International vocabulary of metrology — Basic and general concepts and associated
terms (VIM)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8655-1, ISO/IEC Guide 2,
ISO/IEC Guide 99 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
acceptance quality limit
AQL
worst tolerable quality level
Note 1 to entry: This concept only applies when a sampling scheme with rules for switching and for
discontinuation, such as in ISO 2859-1, ISO 3951-1 or ISO 3951-5 is used.
Note 2 to entry: Although individual lots with quality as bad as the acceptance quality limit may be accepted
with fairly high probability, the designation of an acceptance quality limit does not suggest that this is a desirable
quality level. Sampling schemes found in International Standards such as ISO 2859-1, ISO 3951-1 or ISO 3951-5,
with their rules for switching and for discontinuation of sampling inspection, are designed to encourage suppliers
to have process averages consistently better than the AQL.
4 General requirements
4.1 Metrological confirmation
Metrological confirmation of all POVA shall be performed on a regular basis to ensure the apparatus
conforms to requirements for its intended use. The requirements of the methods and procedures
described in this document are suitable to be used in the metrological confirmation of POVA. For
calibrations and testing, no less than ten replicate measurements per selected volume shall be
performed and the measurement procedures in this document shall be validated by comparison to one
of the reference measurement procedures described in ISO 8655-6 or ISO 8655-8.
4.2 Uncertainty of measurement
When performing calibrations (ISO 8655-1:2022, 6.4) according to measurement procedures described
in this document, the expanded measurement uncertainty of the mean delivered volume for each
selected volume shall be estimated and reported (see Clause 10 (m)).
When performing testing (ISO 8655-1:2022, 6.4) or routine tests (ISO 8655-1:2022, 6.5), it is optional to
estimate and report the expanded measurement uncertainty.
NOTE For further information on uncertainty for the photometric and gravimetric methods, refer to
[1] [2]
ISO/TR 16153 and ISO/TR 20461 respectively.
4.3 Operator qualification
An operator who uses POVA for volumetric transfers, performs metrological confirmation or routine
tests of POVA shall be adequately trained on the use of the type of POVA under test. Operator training
and competence should be documented.
NOTE 1 Previously calibrated POVA can be used for the qualification of operators.
NOTE 2 Training and qualification requirements for operators of POVA are intended to be included in
ISO 8655-10.
5 Performance requirements
5.1 Performance tolerances
Calibration, testing, and routine test results may be reported without comparison to performance
tolerances. If the results are verified against performance tolerances, these tolerances shall be stated
on the test report/certificate.
Performance tolerances may be based on the user’s liquid handling process tolerances or the product
tolerances given in the part of ISO 8655 corresponding to the type of POVA under test or the tolerances
specified by the manufacturer, subject to them being fit for purpose.
5.2 Operator impact
Measurement of volumetric performance includes random and systematic errors of the POVA, as well as
errors introduced by the device’s operator. The performance of a hand-held pipette is inseparable from
the performance of its operator.
NOTE More information about operator impact is given in ISO 8655-10.
6 Test conditions
6.1 General
Test conditions described in this clause shall be validated for their suitability for the selected test
method and procedure. Test conditions, together with the test equipment and detailed test procedure,
impact the uncertainty of measurement. Examples for the calculation of the expanded uncertainty of
[1]
the mean volume and of the uncertainty in use of a single delivered volume are given in ISO/TR 16153
[2]
and ISO/TR 20461 .
6.2 Test equipment
All equipment used for the testing of POVA, including for the preparation of test solutions, shall be
chosen such that the required uncertainty of measurement can be obtained.
All test equipment used shall be of suitable readability, accuracy, reproducibility and stability, consistent
with the required expanded uncertainty of measurement.
Deviations from the test equipment given in this document shall be taken into account when calculating
the expanded measurement uncertainty and shall be proven to yield measurement results fit for the
intended purpose.
6.3 Test room, environmental conditions
The following applies:
a) The test room should be kept at a steady temperature throughout the entirety of the equilibration
time for the test equipment and POVA (±1 °C), and throughout the POVA testing time (±0,5 °C). All
test equipment, POVA, exchangeable parts (e. g. pipette tips), and reagents used shall be equilibrated
to the test room temperature.
b) The air temperature, relative humidity, and barometric pressure at the time of the test shall be
recorded. At the start and at the end of the n replicate measurements, the temperature of the test
liquid shall be recorded.
NOTE 1 Air temperature and barometric pressure are necessary for the conversion of liquid mass to
volume (see Annex F); the relative humidity is necessary for the stability of the room conditions and is
necessary for documentation in the test report.
c) To aid evaluation of a POVA’s fitness for purpose, the test room conditions (temperature, relative
humidity, and barometric pressure) should reflect the environmental conditions under which the
POVA is used, within the constraints mentioned in a). This can be achieved when a POVA is tested
within the laboratory in which it is used. Other environmental and non-environmental factors can
influence a POVA’s fitness for purpose.
d) The test environment should be draft free.
e) Prior to the test, the apparatus to be tested, all test equipment, and test solutions shall have stood
in the test room conditions for a sufficient time to reach equilibrium with the test room conditions.
f) The environmental conditions, air temperature and air humidity, shall be within the specified
limits for the test room for at least 2 h before starting the test (minimum equilibration time) and
during the test itself.
NOTE 2 It is unlikely that this minimum equilibration time will be less than 2 h and can be considerably
longer.
NOTE 3 Calibration laboratories at test houses or pipette manufacturer’s quality control laboratories can
often precisely control environmental conditions to achieve a desired standard condition. It can be very
challenging to reproduce such results under different environmental conditions.
6.4 Test volumes
6.4.1 Fixed volume POVA
In the case of a fixed-volume POVA, the selected volume V is the nominal volume V and is the only
S Nom
test volume.
6.4.2 Adjustable volume POVA
a) For calibrations and testing, adjustable volume POVA shall be tested at least at three volumes:
— nominal volume;
— 50 % of the nominal volume, or the closest possible (if equidistant, use the higher value);
— the lower limit of the useable volume range or 10 % of the nominal volume (whichever is the
greater).
Measurement of further volumes is optional.
b) For routine tests, fewer than three volumes may be tested.
In case the POVA is to be tested at only two volumes, the nominal volume and the lower limit of the
useable volume range, or 10 % of the nominal volume (whichever is the greater), shall be tested.
NOTE The linearity of delivered volumes between these two test points is unknown and is likely to increase
the risk for volumetric errors as compared to a test at three volumes.
In case the POVA is tested only at one volume, it shall be tested at its nominal volume, or at the volume
at which it will be used.
6.5 Number of measurements per test volume
The confidence of metrological confirmation increases with the number of replicate measurements
for each test volume. A minimum of 10 measurements per volume is required by the reference
measurement procedures specified in ISO 8655-6 and ISO 8655-8. For routine tests, 10 measurements
are recommended, but fewer replicate measurements may be made if the expanded uncertainty of
measurement for the POVA is fit for the intended purpose. The number of replicates shall not be less
than 4.
After repair or adjustment of the POVA, a minimum of 10 measurements shall be performed.
The replicate volume measurements shall be used to calculate the systematic and the random errors of
measurement in accordance with Clause 8. When applicable, the reported uncertainty shall be based on
the number of replicates.
6.6 Test liquids
POVA are typically supplied with adjustments using water. Calibrations or routine tests may be
performed using other liquids or solutions. For the purpose of this document, the term “test liquid”
is used for pure solvents, as well as for prepared chromophore or other solutions. The test liquid used
shall be described in sufficient detail to allow replication of the test and interpretation of the results.
The following characteristics of the test liquid shall be taken into account when determining the
measured volume: Z-factor when weighing, absorbances of the chromophore when using photometric
methods, and conductivity and reactivity when performing potentiometric titration.
Depending on the type of POVA, the following parameters can influence the amount of liquid aspirated
and/or dispensed: viscosity, density, chemical composition, and surface tension.
The stability of each test liquid shall be known if it is to be stored for any length of time. Refer to the
specific procedure for the preparation and storage of reagent solutions.
The test liquid used shall be reported. The influence of the test liquid on the expanded uncertainty of
measurement shall be accounted for during calibrations.
7 Evaluation
7.1 Mean volume
Add together the n test volumes delivered V (i) (where i = 1 to n) and divide the sum by n to provide the
T
mean volume V delivered at the test temperature, as shown in Formula (1). This value can be expressed
in microlitres or millilitres:
n
V= Vi() (1)

T
n
i=1
where
is the mean volume;
V
n is the number of replicate deliveries of the test volume;
V (i) is the volume of test liquid delivered by each replicate, i = 1 to n.
T
7.2 Systematic error of measurement
Calculate the systematic error of measurement e of the piston-operated volumetric apparatus using
S
Formula (2):
eV=−V (2)
ss
where
e is the absolute systematic error of measurement, expressed in units of volume;
S
V is the selected test volume at the POVA under test.
S
This systematic error of measurement may be expressed in percent using Formula (3):
()VV−
S
η = ×100 % (3)
S
V
S
where η is the relative systematic error of measurement, expressed in percent.
S
In the case of fixed volume POVA, the selected test volume V is the nominal volume.
S
The systematic error of measurement in the ISO 8655 series is based on historic convention within the
pipetting industry and is reversed in sign compared to the definition described in ISO guide 99:2007,
2.17, for more information see ISO 8655-1:2022, 6.2.
7.3 Random error of measurement
Calculate the random error of the POVA as repeatability or standard deviation s using Formula (4):
r
n
((Vi))−V
∑ T
i=1
s = (4)
r
n−1
where s is the standard deviation, expressed in units of volume.
r
This random error may also be expressed as a percentage by the coefficient of variation, C , using
V
Formula (5).
s
r
C =×100 % (5)
V
V
where C is the coefficient of variation, expressed in percent.
V
8 Test methods
8.1 General
This document describes five test methods and the corresponding test procedures: gravimetry, dual-
dye ratiometric photometry, single dye photometry, hybrid method using photometry and gravimetry,
and titration.
The test liquids and receiving vessels depend on the selected method. Test procedures corresponding
to the selected methods are described in Annex A to Annex E, respectively, and shall be followed for the
preparation of test liquids. Receiving vessels for the test liquid shall conform to those specified in the
respective test procedure.
Chemicals used in the preparation of the test liquids and their corresponding CAS registration numbers
are listed in Table 1.
Table 1 — CAS registration numbers
Chemical CAS No.
copper(II) chloride dihydrate 10125–13–0
Table 1 (continued)
Chemical CAS No.
disodium hydrogen phosphate dihydrate 10028–24–7
hydrochloric acid 7647–01–0
nitric acid 7697–37–2
4-nitrophenol 100–02–7
Orange G 1936–15–8
Ponceau S 6226–79–5
potassium chloride 7447–40–7
potassium hydrogen phthalate 877–24–7
potassium nitrate 7757–79–1
silver nitrate 7761–88–8
sodium chloride 7647–14–5
sodium hydroxide 1310–73–2
sulfuric acid 7664–93–9
Tartrazine 1934–21–0
tetrasodium ethylenediaminetetraacetic 10378–23–1
acid dihydrate (EDTA)
water 7732–18–5
8.2 Gravimetric method
This method uses a balance to measure the mass of the delivered test volume. It can be used to evaluate
the volumetric performance of a POVA for a variety of test liquids, provided that the specific density of
the test liquid is known.
The gravimetric procedure is described in Annex A.
This method may be adapted for the use of multi-channel balances, which allow the simultaneous
delivery of test liquid from multi-channel POVA.
When following the gravimetric reference measurement procedure specified in ISO 8655-6 but
deviating from any of its requirements, A.2 applies.
8.3 Dual-dye ratiometric photometric method
This method uses two chromophore solutions: the test solution containing Ponceau S is delivered
into copper(II) chloride solution, and the degree of dilution of both chromophores is calculated from
photometric measurements at 520 nm and 730 nm.
The ratiometric photometric procedure described in Annex B is suitable for test volumes between 0,1 µl
and 5 000 µl.
An adaptation of this method is suitable for testing multi-channel POVA by delivering the chromophore
solutions from all channels simultaneously into 96-well or 384-well micro plates (see Reference [3]
5.2.1 and Annex B).
When following the photometric reference measurement procedure specified in ISO 8655-8 but
deviating from any of its requirements, B.2 applies.
8.4 Single dye photometric method
In this method, the dilution of a chromophore solution (test solution) is calculated from the measured
absorbance of the delivered test solution. The following chromophores may be used for this method:
Ponceau S, Orange G, Tartrazine, and 4-nitrophenol.
The photometric procedure described in Annex C is based on the use of Ponceau S as chromophore and
is suitable for test volumes between 2 µl and 200 µl.
8.5 Hybrid photometric/gravimetric method for multichannel POVA
This method allows the evaluation of the volumetric performance of multichannel POVA by combining
a gravimetric measurement with subsequent photometric measurement. Test liquid containing either
Tartrazine, Orange G, or 4-nitrophenol as chromophore is delivered by all channels in parallel into 96-
well or 384-well microplates.
The procedure described in Annex D is generally suitable for test volumes between 1 µl and 100 µl in
96-well plates, and between 1 µl and 50 µl in 384-well plates.
8.6 Titration method
This method is suitable for testing volumes larger than 500 µl, using sodium chloride (NaCl) solution as
test liquid, which is titrated with silver nitrate (AgNO ) solution. The equivalence point is determined
by potentiometric detection, e. g. with a silver electrode.
The potentiometric titration procedure is described in Annex E.
8.7 Batch testing
Statistical approaches based on random testing and sample inspection may be used to aid in batch
testing of POVA if all provisions of this subclause are fulfilled. Those utilising this analysis shall
maintain full control over all volume determining components of the POVA, including the tolerances
and assembly process. The production of these components shall have series maturity.
The complete performance and production history of a full batch of POVA of a product line with the
same volumetric characteristics (e.g. same nominal volume, fixed or variable volume device, number of
channels) shall be maintained.
Additionally, the performance homogeneity of the POVA shall be ensured within the specified
performance limits. The performance of volume-determining components shall be determined through
measurements according to one of the reference measurement procedures specified in ISO 8655-6 or
[4]
ISO 8655-8 in a technically competent laboratory .
POVA subject to batch testing according to this document shall be manufactured by an organization
[5] [6]
with a quality management system such as ISO 9001 or ISO 13485 . The sampling plan for this
method shall follow ISO 2859-1 or ISO 3951-1, with an appropriate acceptance quality limit (AQL).
Details of the selected sampling plan and AQL, including reference to the corresponding ISO standard,
shall be reported.
9 Dispense procedures
9.1 General
The test liquid shall be delivered into the receiving vessel following the specific procedures described
in 9.2 to 9.9 unless the POVA manufacturer's instructions specify a different volume delivery procedure,
in which case this procedure (manufacturer's instructions) may be used. If the manufacturer's
instructions are used, this procedure shall be documented in the test report in sufficient detail to allow
the test to be replicated.
9.2 Preparation
Prepare the test equipment, test liquid, and test liquid receiving vessel according to the selected
procedure.
Leave the POVA under test, test equipment, exchangeable parts, and test liquids to reach thermal
equilibrium.
If using a variable volume POVA, select the test volume; this setting shall not be altered during the test
cycle of all replicate measurements.
If testing a burette, dilutor, or dispenser, place the POVA under test, with its reservoir already filled
with test liquid, in such a manner that delivery of the test liquid directly into the receiving vessel is
possible. Prime the POVA under test according to the manufacturer’s instructions in order to remove
any air bubbles inside the tubes and valves. Set the delivery velocity according to the manufacturer’s
instructions. The first drops of liquid might need to be discarded before starting the calibration, if
indicated by the manufacturer.
9.3 Single-channel air displacement pipettes (in accordance with ISO 8655-2)
9.3.1 General
In the case of electronic motorised pipettes, the aspiration and delivery of test liquid are automatic. The
remainder of the procedure is carried out following the steps described in 9.3.2. The user should refer
to the operation manual for speed settings of aspiration and delivery.
NOTE More information regarding this type of piston pipette can be found in ISO 8655-2:2022, Annex B.
9.3.2 Test cycle
Perform the test cycle as follows:
a) Fit the selected tip on the piston pipette;
b) Pre-wet pipette tip five times by aspirating the test solution and expelling to waste to reach a
humidity equilibrium in the dead air volume of the air-displacement piston pipette;
c) Depress plunger;
d) Holding the pipette in a vertical position, immerse the tip in the test solution to the appropriate
depth below the surface of the test solution (see Table 2).
[7, 8]
Table 2 — Immersion depths during aspiration, and wait time after aspiration of test liquid
Volume Immersion depth Wait time
µl mm s
≤ 1 1 to 2 1
> 1 to 100 2 to 3 1
> 100 to 1 000 2 to 4 1
> 1 000 to 20 000 3 to 6 3
e) Release the plunger slowly, if hand operated;
f) Pause for the recommended wait time (see Table 2);
g) Withdraw tip vertically and carefully from the test solution;
h) Touch the tip on the inside of the receiving vessel at an angle of approximately 30° to 45°;
i) Depress the plunger and deliver the contents of the pipette into the receiving vessel;
j) Where applicable, use the blow-out feature of the piston pipette (second stop, based on pipette
type) to expel the last drop of liquid;
k) Draw the tip approximately 8 mm to 10 mm along the inner wall of the receiving vessel to remove
any droplets at or around the tip orifice;
l) Remove the tip from the receiving vessel;
m) Release the plunger;
n) Close the lid of the receiving vessel, if appropriate;
o) Follow the selected measurement procedure to measure the delivered volume of test solution;
p) Repeat the test cycle described in 9.3.2 until the desired number (n) of measurements have been
recorded.
During the replicate measurements, the pipette tip shall be changed at least once, e. g. after n/2
measurements, in order to detect the use of damaged or incorrectly manufactured tips and assess the
variability of the used tips. For n = 10 replicates, at least two tips shall be used, and the tip shall be
changed at minimum every 5 measurements. When replacing the tip, start test cycle at step a).
This tip change is also applicable to positive displacement pipettes with disposable tips (type D2).
The effect of barometric pressure on accuracy should be considered for air displacement pipettes. See
ISO/TR 16153 or ISO/TR 20461 for further details.
The values obtained shall be evaluated according to Clause 7.
9.4 Multi-channel pipettes (in accordance with ISO 8655-2)
Multi-channel pipettes are similar to single channel pipettes in that they comprise a set of single-volume
measuring and delivery units, all operated simultaneously by a single operating mechanism. For the
purposes of the volumetric performance test, each channel shall be regarded as a single channel pipette
and tested and reported as such according to 9.3. The obtained values shall be evaluated according to
Clause 7.
All channels of a multi-channel pipette should be tested individually to account for the specific design
and operational challenges of multi-channel pipettes.
There are generally four possible methods for testing multi-channel pipettes:
a) The aspirated test volume can be delivered from all channels simultaneously into a microplate. The
test method described in 8.5 uses a hybrid gravimetric/photometric approach, which is suitable of
testing the simultaneous delivery from up to 384 channels of a multi-channel POVA (Annex D). The
maximum test volume is limited by the useable well volume of the microtitre plate used. Similarly,
the ratiometric photometric test method described in 8.3 can be adapted to measure simultaneous
test liquid deliveries from up to 384 channels in a microplate in accordance with ISO 23783-2:—
[3]1)
, 5.2.1 .
b) A multi-channel balance can be used to measure the test volume delivered from all channels in
parallel, by aspirating and emptying each channel at the same time and analysing the results of
each channel individually. The test procedure described in 8.2 can be adapted accordingly. The
1) Under preparation. Stage at the time of publication: ISO/FDIS 23783-2:2022.
maximum number of channels, which can be tested in parallel depends on the type of multi-channel
balance.
For a) and b): The following variation may be applied to calibrate multi-channel pipettes with more
than 12 channels or with 4,5 mm cone distance: use every second cone of the pipette to calibrate
the pipette in multiple sets. All channels shall be tested.
For b): If the pipette has more than one row of channels, it may be tested one row at a time.
c) Each channel can be tested individually, one after another, by aspirating test liquid into all channels
and collecting liquid from one channel at a time. For the measurement of channel 1, for example,
the volume of channel 1 is then delivered into the receiving vessel, while the volumes from all other
channels are discarded.
NOTE One way to accomplish this delivery method is by providing a zero-retention flow connection to
the receiving vessel which passes through a dish such that the liquid from the channel under test is delivered
into the receiving vessel while the liquid from all other channels is collected in the dish. Alternatively, a
zero-retention transfer vessel can be used to quantitatively transfer the test liquid from the channel under
test to the receiving vessel.
d) Each channel can be tested individually, one after another, by aspirating test liquid into only one
channel at a time and delivering the liquid from that channel into the receiving vessel. If this
delivery method is used, the effects shall be included in the uncertainty budget, if applicable, and
the delivery method shall be stated in the test report.
9.5 Positive displacement pipettes (in accordance with
...


NORME ISO
INTERNATIONALE 8655-7
Deuxième édition
2022-04
Version corrigée
2023-01
Appareils volumétriques à piston —
Partie 7:
Modes opératoires de mesure
alternatifs pour la détermination de
volumes
Piston-operated volumetric apparatus —
Part 7: Alternative measurement procedures for the determination of
volume
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .v
Introduction .vii
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Exigences générales . .2
4.1 Confirmation métrologique . 2
4.2 Incertitude de mesure . 2
4.3 Qualification de l’opérateur . 3
5 Exigences de performance .3
5.1 Tolérances de performance . 3
5.2 Impact de l’opérateur . 3
6 Conditions d’essai . 3
6.1 Généralités . 3
6.2 Équipement d’essai . 3
6.3 Laboratoire d’essai et conditions environnementales . 4
6.4 Volumes d’essai. 4
6.4.1 AVAP à volume fixe . 4
6.4.2 AVAP à volume variable . 4
6.5 Nombre de mesurages par volume d’essai . 5
6.6 Liquides d’essai . 5
7 Évaluation . 6
7.1 Volume moyen . 6
7.2 Erreur systématique de mesure . 6
7.3 Erreur de mesurage aléatoire . 6
8 Méthodes d’essais. 7
8.1 Généralités . 7
8.2 Méthode gravimétrique . 7
8.3 Méthode photométrique ratiométrique à deux colorants . 8
8.4 Méthode photométrique à un seul colorant . 8
8.5 Méthode hybride photométrique/gravimétrique pour les AVAP multicanaux . 8
8.6 Méthode par titrage . 8
8.7 Contrôle par lots . . 8
9 Modes opératoires de distribution . 9
9.1 Généralités . 9
9.2 Préparation . 9
9.3 Pipettes monocanal à déplacement d’air (conformément à l’ISO 8655-2) . 9
9.3.1 Généralités . 9
9.3.2 Cycle d’essai . 10
9.4 Pipettes multicanaux (conformément à l’ISO 8655-2) . 11
9.5 Pipettes à déplacement positif (conformément à l’ISO 8655-2) . .12
9.6 Burettes (conformément à l’ISO 8655-3) .12
9.7 Diluteurs (conformément à l’ISO 8655-4) .12
9.7.1 Généralités .12
9.7.2 Cycle d’essai .13
9.8 Distributeurs (conformément à l’ISO 8655-5) . 13
9.9 Seringues (conformément à l’ISO 8655-9) . 14
9.9.1 Généralités . 14
9.9.2 Cycle d’essai . 14
10 Consignation des résultats .14
iii
Annexe A (normative) Mode opératoire gravimétrique .16
Annexe B (normative) Mode opératoire photométrique ratiométrique à deux colorants .21
Annexe C (normative) Mode opératoire photométrique à un seul colorant .29
Annexe D (normative) Mode opératoire hybride photométrique/gravimétrique .34
Annexe E (normative) Mode opératoire titrimétrique.43
Annexe F (normative) Conversion de la masse de liquide en volume .47
Bibliographie .50
iv
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 48, Équipement de laboratoire, en
collaboration avec le comité technique CEN/TC 332, Équipement de laboratoire, du Comité européen de
normalisation (CEN) conformément à l’accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
La présente deuxième édition annule et remplace la première édition (ISO 8655-7:2005), qui a fait l’objet
d’une révision technique. Elle intègre également le Rectificatif technique ISO 8655-7:2005/Cor.1:2008.
Les principales modifications sont les suivantes:
— une méthode d’essai gravimétrique a été ajoutée (voir 8.2);
— une méthode d’essai hybride photométrique/gravimétrique a été ajoutée (voir 8.5);
— une méthode d’essai par lots a été ajoutée (voir 8.7);
— les modes opératoires de mesure pour toutes les méthodes sont fournis dans les Annexes A à E
normatives;
— les modes opératoires de distribution normalisés pour les AVAP décrits dans l’ISO 8655-2,
l’ISO 8655−3, l’ISO 8655−4, l’ISO 8655−5 et dans l’ISO 8655−9 ont été ajoutés (voir l’Article 9);
— les exigences relatives à la qualification des opérateurs ont été ajoutées (voir 4.3);
— les exigences relatives aux essais d’AVAP multicanaux sont décrites en détail et accompagnées de
modes opératoires spécifiques pour ces appareils (voir 8.5 et l’Annexe D);
— les Annexes A, B et C de la première édition ont été supprimées et remplacées.
v
Une liste de toutes les parties de la série ISO 8655 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
La présente version corrigée de l'ISO 8655-7:2022 inclut les corrections suivantes:
— les espaces décimaux remplacés par des virgules dans le Tableau B.5 et le Tableau C.3;
— dans le Tableau D.5, le tiret est remplacé par «25» dans la deuxième colonne, l'unité de concentration
a été mise à jour en «mg/ml» et les valeurs de concentration pour «mg/ml» ont été mises à jour;
— en D.3.2.3, l'unité de concentration pour le 16,7 a été mise à jour de «µg/ml» à «mg/ml»;
— en D.3.2.4, la concentration nominale pour les plaques 384 puits a été mise à jour à 29,3 µg/ml;
— en D.3.5.1 et D.3.5.2, le terme « facteur de conversion» est remplacé par «facteur de correction»;
— l'année de publication de l'ISO 23783-2:— a été mise à jour pour lire ISO 23783-2:2022.
vi
Introduction
La série de normes ISO 8655 répond aux besoins des personnes suivantes:
— fabricants, en servant de base pour le contrôle de la qualité y compris, le cas échéant, la publication
des déclarations du fabricant;
— laboratoires d’étalonnage, laboratoires d’essai, utilisateurs de l’équipement et autres organismes,
en servant de base pour les étalonnages indépendants, les essais, les vérifications et les essais
de routine.
Les essais spécifiés dans la série de normes ISO 8655 sont destinés à être réalisés par du personnel
qualifié.
vii
NORME INTERNATIONALE ISO 8655-7:2022(F)
Appareils volumétriques à piston —
Partie 7:
Modes opératoires de mesure alternatifs pour la
détermination de volumes
1 Domaine d’application
Le présent document spécifie des modes opératoires de mesure alternatifs pour la détermination
du volume des appareils volumétriques à piston.
Les modes opératoires sont applicables à des systèmes complets comprenant l’appareil de base et toutes
les parties sélectionnées pour être utilisées avec l’appareil, à usage unique ou réutilisables, impliqués
dans le mesurage par procédé de distribution (Ex). Les méthodes décrites dans le présent document
sont adaptées à différents volumes nominaux maximum d’appareils volumétriques à piston. Il en va de
la responsabilité de l’utilisateur de sélectionner la méthode appropriée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 1042, Verrerie de laboratoire — Fioles jaugées à un trait
ISO 2859-1, Règles d'échantillonnage pour les contrôles par attributs — Partie 1: Procédures
d'échantillonnage pour les contrôles lot par lot, indexés d'après le niveau de qualité acceptable (NQA)
ISO 3696:1987, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 3951-1, Règles d'échantillonnage pour les contrôles par mesures — Partie 1: Spécification pour les plans
d’échantillonnage simples indexés d’après un niveau de qualité acceptable (NQA) pour un contrôle lot par lot
pour une caractéristique qualité unique et un NQA unique
ISO 8655-1, Appareils volumétriques à piston — Partie 1: Définitions, exigences générales et
recommandations pour l'utilisateur
ISO 8655-2, Appareils volumétriques à piston — Partie 2: Pipettes
ISO 8655-3:2022, Appareils volumétriques à piston — Partie 3: Burettes
ISO 8655-4:2022, Appareils volumétriques à piston — Partie 4: Diluteurs
ISO 8655-5:2022, Appareils volumétriques à piston — Partie 5: Distributeurs
ISO 8655-6, Appareils volumétriques à piston — Partie 6: Mode opératoire de mesure gravimétrique de
référence pour la détermination de volumes
ISO 8655-8, Appareils volumétriques à piston — Partie 8: Mode opératoire de mesure photométrique de
référence pour la détermination de volumes
ISO 8655-9, Appareils volumétriques à piston — Partie 9: Seringues de laboratoire haute précision pour
utilisation manuelle
Guide ISO/IEC 2, Normalisation et activités connexes — Vocabulaire général
Guide ISO/IEC 99, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et
termes associés (VIM)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8655-1, le
Guide ISO/IEC 2, l’ISO/IEC Guide 99 ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
niveau de qualité acceptable
NQA
<échantillonnage acceptable> plus faible niveau de qualité tolérable
Note 1 à l'article: Ce concept s’applique uniquement en cas d’utilisation d’un plan d’échantillonnage contenant des
règles de permutation et d’interruption, comme dans l’ISO 2859-1, l’ISO 3951-1 ou dans l’ISO 3951-5.
Note 2 à l'article: Bien que la probabilité soit relativement élevée que des lots individuels ayant un niveau
de qualité acceptable puissent être acceptés, la désignation d’un niveau de qualité acceptable ne saurait laisser
entendre qu’il s’agit d’un niveau de qualité souhaitable. Les plans d’échantillonnage fournis dans des Normes
internationales, telles que l’ISO 2859-1, l’ISO 3951-1 ou l’ISO 3951-5, qui énoncent des règles de permutation
et d’interruption du contrôle de l’échantillonnage, sont conçus pour encourager les fournisseurs à maintenir une
qualité moyenne de procédé supérieure au NQA.
4 Exigences générales
4.1 Confirmation métrologique
La confirmation métrologique de tous les AVAP doit être réalisée régulièrement afin de s’assurer que
l’appareil satisfait aux exigences relatives à son usage prévu. Les exigences des méthodes et des modes
opératoires décrits dans le présent document sont adaptées à la confirmation métrologique des AVAP.
Dans le cadre de la confirmation métrologique, au moins dix mesurages répétés par volume sélectionné
doivent être réalisés et les modes opératoires de mesure du présent document doivent être validés par
comparaison à l’un des modes opératoires de mesure de référence décrits dans l’ISO 8655-6 ou dans
l’ISO 8655-8.
4.2 Incertitude de mesure
Lors des étalonnages (ISO 8655-1:2022, 6.4) conformément aux modes opératoires de mesure décrits
dans le présent document, l’incertitude de mesure élargie du volume distribué moyen pour chaque
volume sélectionné doit être estimée et consignée dans le rapport [voir l’Article 10 (m)].
Lors des essais (ISO 8655-1:2022, 6.4) ou des essais de routine (ISO 8655-1:2022, 6.5), l’estimation et la
consignation dans le rapport de l’incertitude de mesure élargie sont facultatives.
NOTE Pour plus d’informations relatives à l’incertitude des méthodes photométriques et gravimétriques,
[1] [2]
voir l’ISO/TR 16153 et l’ISO/TR 20461 respectivement.
4.3 Qualification de l’opérateur
Tout opérateur qui utilise un AVAP dans le cadre de transferts de volumes, procède à une confirmation
métrologique ou soumet l’AVAP à des essais de routine doit être correctement formé à l’utilisation
du type d’AVAP soumis à essai. Il convient de documenter la formation et les compétences des
opérateurs.
NOTE 1 Des AVAP étalonnés précédemment peuvent être utilisés à des fins de qualification des opérateurs.
NOTE 2 Des exigences de formation et de qualification des opérateurs d’AVAP sont destinées à être incluses
à l’ISO 8655-10.
5 Exigences de performance
5.1 Tolérances de performance
Les résultats de l’étalonnage et de l’essai de routine peuvent être consignés sans être comparés aux
tolérances de performance. Si les résultats sont vérifiés par rapport aux tolérances de performance,
ces tolérances doivent être indiquées dans le rapport d’essai/certificat.
Les tolérances de performance peuvent être fondées sur les tolérances du procédé de manipulation de
liquides de l’utilisateur ou sur les tolérances indiquées dans la partie de l’ISO 8655 correspondant au
type d’AVAP soumis à essai ou sur les tolérances spécifiées par le fabricant, sous réserve qu’elles soient
adaptées à l’usage prévu.
5.2 Impact de l’opérateur
Le mesurage des performances volumétriques inclut les erreurs systématiques et aléatoires de l’AVAP,
ainsi que les erreurs introduites par l’opérateur de l’appareil. Les performances d’une pipette manuelle
sont indissociables des performances de son opérateur.
NOTE L’ISO 8655-10 fournit de plus amples informations concernant l’influence de l’opérateur.
6 Conditions d’essai
6.1 Généralités
L’adéquation au mode opératoire ou à la méthode d’essai sélectionnée des conditions d’essai décrites
dans le présent article doit être validée. Les conditions d’essai, ainsi que l’équipement d’essai et le mode
opératoire d’essai détaillé influent sur l’incertitude de mesure. Des exemples de calcul de l’incertitude
élargie du volume moyen et de l’incertitude lors de l’utilisation d’un seul volume distribué sont fournis
[1] [2]
dans l’ISO/TR 16153 et dans l’ISO/TR 20461 .
6.2 Équipement d’essai
L’ensemble de l’équipement utilisé dans le cadre des essais des AVAP, y compris lors de la préparation
des solutions d’essai, doit être choisi de sorte à pouvoir obtenir l’incertitude de mesure requise.
L’ensemble de l’équipement d’essai utilisé doit présenter une précision d’affichage, une exactitude,
une reproductibilité et une stabilité adaptées, en accord avec l’incertitude de mesure élargie requise.
Tout écart par rapport à l’équipement d’essai indiqué dans le présent document doit être pris en compte
lors du calcul de l’incertitude élargie et il doit être prouvé que l’équipement d’essai sélectionné donne
des résultats de mesure adaptés à l’usage prévu.
6.3 Laboratoire d’essai et conditions environnementales
Les conditions suivantes s’appliquent:
a) il convient de maintenir le laboratoire d’essai à une température constante tout au long de la durée
d’équilibrage de l’équipement d’essai et de l’AVAP (±1 °C) et tout au long de la durée de l’essai de
l’AVAP (±0,5 °C). L’équipement d’essai, l’AVAP, les pièces interchangeables (cônes pour pipettes,
par exemple), ainsi que les réactifs utilisés doivent tous être amenés à la température du laboratoire
d’essai;
b) la température de l’air, l’humidité relative et la pression barométrique au moment de l’essai doivent
être enregistrées. Au début et à la fin de n mesurages répétés, la température du liquide d’essai doit
être enregistrée;
NOTE 1 La température de l’air et la pression barométrique sont nécessaires pour la conversion de la
masse de liquide en volume (voir l’Annexe F), tandis que l’humidité relative est nécessaire pour la stabilité
des conditions de la pièce et pour la documentation dans le rapport d’essai.
c) afin de faciliter l’évaluation de l’adéquation à l’usage prévu d’un AVAP, il convient que les conditions
du laboratoire d’essai (température, humidité relative et pression barométrique) reflètent les
conditions environnementales dans lesquelles l’AVAP est utilisé en respectant les contraintes
mentionnées en a). Il est possible d’y parvenir lorsqu’un AVAP est soumis à essai dans le laboratoire
où il est utilisé. D’autres facteurs environnementaux et non environnementaux peuvent influencer
l’adéquation à l’usage prévu d’un AVAP;
d) il convient que l’environnement d’essai ne soit pas exposé aux courants d’air;
e) avant de procéder à l’essai, l’appareil à soumettre à essai, l’ensemble de l’équipement d’essai et les
solutions d’essai doivent être maintenus dans les conditions du laboratoire d’essai pendant une
durée suffisante pour atteindre l’équilibre avec les conditions du laboratoire d’essai;
f) les conditions environnementales, la température et l’humidité de l’air doivent se situer dans
les limites spécifiées pour le laboratoire d’essai pendant au moins 2 h avant le début de l’essai
(temps d’équilibrage minimum) et pendant l’essai lui-même.
NOTE 2 Il est peu probable que ce temps d’équilibrage minimum soit inférieur à 2 h ou qu’il puisse être
considérablement plus long.
NOTE 3 Les laboratoires d’étalonnage dans les centres d’essai ou les laboratoires de contrôle qualité
du fabricant de pipettes peuvent souvent contrôler les conditions environnementales avec précision pour
atteindre les conditions normalisées souhaitées. Il peut être très difficile de reproduire ces résultats dans
d’autres conditions environnementales.
6.4 Volumes d’essai
6.4.1 AVAP à volume fixe
Dans le cas d’un AVAP à volume fixe, le volume sélectionné V est le volume nominal V et est le seul
S Nom
volume d’essai.
6.4.2 AVAP à volume variable
a) Dans le cadre des étalonnages et des essais, les AVAP à volume variable doivent être soumis à essai
à trois volumes différents au minimum:
— au volume nominal.
— à 50 % du volume nominal ou à la valeur s’en rapprochant le plus (en cas de valeurs équidistantes,
utiliser la valeur supérieure).
— à la limite inférieure de la plage de volume utile ou à 10 % du volume nominal (la valeur la plus
élevée étant retenue).
Le mesurage d’autres volumes est facultatif.
b) Pour les essais de routine, moins de trois volumes peuvent être soumis à essai.
S’il est décidé de soumettre l’AVAP à essai à deux volumes uniquement, le volume nominal et la limite
inférieure de la plage de volume ou le volume correspondant à 10 % du volume nominal (la valeur la
plus élevée étant retenue) doivent être utilisés.
NOTE La linéarité des volumes distribués entre ces deux points d’essai est inconnue, ce qui est susceptible
d’accroître le risque d’erreurs volumétriques par rapport à un essai à trois volumes.
Si l’AVAP est soumis à essai à un seul volume, il doit être soumis à essai à son volume nominal ou au
volume auquel il est destiné à être utilisé.
6.5 Nombre de mesurages par volume d’essai
La confiance accordée à la confirmation métrologique augmente avec le nombre de répétitions de
mesurages pour chaque volume d’essai. Les modes opératoires de mesure de référence spécifiés dans
l’ISO 8655-6 et dans l’ISO 8655-8 requièrent d’effectuer au moins 10 mesurages par volume. Pour les
tests de routine recommandent d’utiliser 10 mesurages, mais un nombre inférieur de répétitions peut
être accepté si l’incertitude élargie de l’AVAP est adaptée à l’usage prévu. Le nombre de répétitions ne
doit pas être inférieur à 4.
Après réparation ou ajustage de l’AVAP, au moins 10 mesurages doivent être effectués.
Les répétitions de mesurages de volumes doivent être utilisées pour calculer l’erreur systématique
et l’erreur aléatoire du mesurage conformément à l’Article 8. Le cas échéant, l’incertitude consignée
dans le rapport doit être fondée sur le nombre de répétitions.
6.6 Liquides d’essai
Les AVAP sont généralement fournis avec des ajustages effectués à l’aide d’eau. Les étalonnages ou les
essais de routine peuvent être réalisés au moyen d’autres liquides ou solutions. Pour les besoins du
présent document, le terme «liquide d’essai» est utilisé pour désigner des solvants purs, ainsi qu’une
solution de chromophore préparée ou d’autres solutions. Le liquide d’essai utilisé doit être décrit de
manière suffisamment détaillée pour permettre la reproduction de l’essai et l’interprétation des
résultats.
Les caractéristiques suivantes du liquide d’essai doivent être prises en compte lors de la détermination
du volume mesuré: le facteur Z lors du pesage, les absorbances des chromophores en cas de recours à des
méthodes photométriques, ainsi que la conductivité et la réactivité lors du titrage potentiométrique.
En fonction du type d’AVAP, les paramètres suivants peuvent influencer la quantité de liquide aspiré et/
ou distribué: la viscosité, la masse volumique, la composition chimique et la tension de surface.
La stabilité de chaque liquide d’essai doit être connue s’il est destiné à être conservé pour une durée
indéterminée. Se reporter au mode opératoire spécifique pour la préparation et le stockage des
solutions de réactifs.
Le liquide d’essai utilisé doit être consigné. L’influence du liquide d’essai sur l’incertitude de mesure
élargie doit être prise en compte lors des étalonnages.
7 Évaluation
7.1 Volume moyen
Additionner les n volumes d’essai distribués V (i) (où i = 1 à n) et diviser la somme par n pour obtenir
T
le volume moyen V distribué à la température d’essai, comme illustré à la Formule (1). Cette valeur
peut être exprimée en microlitres ou en millilitres:
n
V= Vi() (1)

T
n
i=1

est le volume moyen;
V
n est le nombre de répétitions de distributions du volume d’essai;
V (i) est le volume de liquide d’essai distribué pour chaque répétition, i = 1 à n.
T
7.2 Erreur systématique de mesure
Calculer l’erreur systématique de mesure e des appareils volumétriques à piston à l’aide de la
S
Formule (2):
eV=−V (2)
ss

e est l’erreur systématique absolue de mesure, exprimée en unités de volume;
S
V est le volume d’essai sélectionné de l’AVAP soumis à essai.
S
Cette erreur systématique de mesure peut être exprimée en pourcentage à l’aide de la Formule (3):
()VV−
S
η = ×100 % (3)
S
V
S
où η est l’erreur systématique relative de mesure, exprimée en pourcentage.
S
Dans le cas d’un AVAP à volume fixe, le volume d’essai sélectionné V correspond au volume nominal.
S
L’erreur systématique de mesure dans la série de normes ISO 8655 s’appuie sur la convention historique
au sein du secteur du pipetage et utilise le signe inverse par rapport à la définition décrite dans
l’ISO guide 99:2007, 2.17. Pour plus d’informations, voir l’ISO 8655-1:2022, 6.2.
7.3 Erreur de mesurage aléatoire
Calculer l’erreur aléatoire de l’AVAP comme l’écart-type de répétabilité s à l’aide de la Formule (4):
r
n
((Vi))−V

T
i=1
s = (4)
r
n−1
où s est l’écart-type, exprimé en unités de volume.
r
Cette erreur aléatoire peut aussi être exprimée en pourcentage grâce au coefficient de variation, C ,
V
à l’aide de la Formule (5).
s
r
C =×100 % (5)
V
V
où C est le coefficient de variation, exprimé en pourcentage.
V
8 Méthodes d’essais
8.1 Généralités
Le présent document décrit cinq méthodes d’essai, ainsi que les modes opératoires d’essai
correspondants: la gravimétrie, la photométrie ratiométrique à deux colorants, la photométrie à un
seul colorant, une méthode hybride associant la photométrie et la gravimétrie, et le titrage.
Le choix des liquides d’essai et des récipients collecteurs dépend de la méthode sélectionnée. Les modes
opératoires d’essai correspondant aux méthodes d’essai sélectionnées sont décrits dans l’Annexe A à
l’Annexe E respectivement, et doivent être respectés pour préparer les liquides d’essai. Les récipients
accueillant les liquides d’essai doivent être conformes à ceux spécifiés dans le mode opératoire d’essai
correspondant.
Les produits chimiques utilisés lors de la préparation des liquides d’essai, ainsi que leur numéro
d’enregistrement auprès du CAS sont répertoriés dans le Tableau 1.
Tableau 1 — Numéros d’enregistrement CAS
Produit chimique N° CAS
chlorure de cuivre(II) dihydraté 10125–13–0
hydrogénophosphate de disodium dihydraté 10028–24–7
acide chlorhydrique 7647–01–0
acide nitrique 7697–37–2
4-nitrophénol 100–02–7
Orange G 1936–15–8
Ponceau S 6226–79–5
chlorure de potassium 7447–40–7
hydrogénophtalate de potassium 877–24–7
nitrate de potassium 7757–79–1
nitrate d’argent 7761–88–8
chlorure de sodium 7647–14–5
hydroxyde de sodium 1310–73–2
acide sulfurique 7664–93–9
Tartrazine 1934–21–0
acide éthylènediaminetétraacétique tétrasodique dihydraté 10378–23–1
eau 7732–18–5
8.2 Méthode gravimétrique
Cette méthode consiste à mesurer la masse du volume d’essai distribué à l’aide d’une balance. Elle peut
être utilisée pour évaluer les performances volumétriques d’un AVAP pour de multiples liquides d’essai,
sous réserve que la masse volumique du liquide d’essai en question soit connue.
Le mode opératoire gravimétrique est décrit à l’Annexe A.
Cette méthode peut être adaptée en vue de l’utilisation de balances compatibles avec les AVAP
multicanaux, qui permettent la distribution simultanée de liquide d’essai à l’aide de l’AVAP multicanaux.
La section A.2 s’applique en cas d’écart par rapport aux exigences spécifiées dans le mode opératoire de
mesure gravimétrique de référence spécifié dans l’ISO 8655-6.
8.3 Méthode photométrique ratiométrique à deux colorants
Cette méthode utilise deux solutions de chromophore: la solution d’essai contenant du Ponceau S est
distribuée dans une solution de chlorure de cuivre(II), et le degré de dilution des deux chromophores
est calculé à partir des mesurages photométriques à 520 nm et à 730 nm.
Le mode opératoire photométrique ratiométrique décrit à l’Annexe B convient pour des volumes d’essai
compris entre 0,1 µl et 5 000 µl.
Cette méthode peut être adaptée pour soumettre à essai des AVAP multicanaux en distribuant les
solutions de chromophore à partir de tous les canaux simultanément dans des microplaques de 96 puits
ou de 384 puits (voir la Référence [3] Article 5.2.1 et Annexe B).
La section B.2 s’applique en cas d’écart par rapport aux exigences spécifiées dans le mode opératoire
de mesure photométrique de référence spécifié dans l’ISO 8655-8.
8.4 Méthode photométrique à un seul colorant
Dans le cadre de cette méthode, la dilution d’une solution de chromophore (solution d’essai) est calculée
à partir de l’absorbance mesurée de la solution d’essai distribuée. Les chromophores suivants peuvent
être utilisés pour cette méthode: Ponceau S, Orange G, tartrazine et 4-nitrophénol.
Le mode opératoire photométrique décrit à l’Annexe C s’appuie sur l’utilisation de Ponceau S comme
chromophore et convient pour des volumes d’essai compris entre 2 µl et 200 µl.
8.5 Méthode hybride photométrique/gravimétrique pour les AVAP multicanaux
Cette méthode permet d’évaluer les performances volumétriques des AVAP multicanaux en associant
un mesurage gravimétrique et un mesurage photométrique. Du liquide d’essai contenant soit de la
tartrazine, de l’Orange G ou du 4-nitrophénol comme chromophore est distribué par tous les canaux
simultanément dans des microplaques de 96 puits ou de 384 puits.
Le mode opératoire décrit à l’Annexe D convient, en général, pour des volumes d’essai compris entre
1 µl et 100 µl dans le cas de plaques de 96 puits et entre 1 µl et 50 µl pour les plaques de 384 puits.
8.6 Méthode par titrage
Cette méthode est adaptée à des volumes d’essai supérieurs à 500 µl et utilise une solution de chlorure
de sodium (NaCl) comme liquide d’essai, qui est titré avec une solution de nitrate d’argent (AgNO ).
Le point d’équivalence est déterminé par détection potentiométrique, par exemple avec une électrode
d’argent.
Le mode opératoire de titrage potentiométrique est décrit à l’Annexe E.
8.7 Contrôle par lots
Des approches statistiques fondées sur des essais aléatoires et un contrôle d’échantillons peuvent être
utilisées pour faciliter le contrôle par lots des AVAP dès lors que toutes les dispositions du présent
paragraphe sont respectées. Les utilisateurs de cette analyse doivent garder un contrôle total sur tous
les composants déterminant le volume de l’AVAP, y compris les tolérances et le processus d’assemblage.
La production de ces éléments doit être au stade de la production en série.
L’historique intégral de production et de performance d’un lot complet d’AVAP issus d’une gamme de
produits présentant des caractéristiques volumétriques identiques (même volume nominal, même
appareil à volume fixe ou variable, nombre de canaux identique, par exemple) doit être conservé.
De plus, l’homogénéité des performances de l’AVAP doit être assurée au sein des limites de performance
spécifiques. Les performances des éléments de détermination du volume doivent être déterminées
par le biais de mesurages réalisés conformément à l’un des modes opératoires de mesure de référence
[4]
spécifiés dans l’ISO 8655-6 ou dans l’ISO 8655-8 dans un laboratoire compétent en la matière .
Les AVAP soumis à un contrôle par lots conformément au présent document doivent être fabriqués
[5]
par une organisation pourvue d’un système de management de la qualité reconnu, comme ISO 9001
[6]
ou ISO 13485 . Le plan d’échantillonnage pour cette méthode doit respecter l’ISO 2859-1 ou l’ISO 3951-1
et prévoir un niveau de qualité acceptable (NQA) approprié.
Les détails du plan d’échantillonnage sélectionné et le NQA, y compris une référence à la norme ISO
correspondante, doivent être consignés dans le rapport.
9 Modes opératoires de distribution
9.1 Généralités
Le liquide d’essai doit être distribué dans le récipient collecteur selon les modes opératoires spécifiques
décrits de 9.2 à 9.9, à moins que les instructions du fabricant de l’AVAP ne spécifient un autre mode
opératoire de distribution, auquel cas ce mode opératoire (instructions du fabricant) peut être utilisé.
En cas d’utilisation des instructions du fabricant, ce mode opératoire doit être documenté dans le
rapport d’essai de manière suffisamment détaillée pour pouvoir reproduire l’essai.
9.2 Préparation
Préparer l’équipement d’essai, le liquide d’essai et le récipient destiné à recevoir le liquide d’essai
conformément au mode opératoire sélectionné.
Laisser l’AVAP soumis à essai, l’équipement d’essai, les pièces interchangeables et les liquides d’essai
atteindre l’équilibre thermique.
Si un AVAP à volume variable est utilisé, sélectionner le volume d’essai; ce réglage ne doit pas être
modifié au cours du cycle d’essai de tous les mesurages répliqués.
Dans le cadre d’essais impliquant une burette, un diluteur ou un distributeur, placer l’AVAP à l’essai,
avec son réservoir déjà rempli de liquide d’essai, de manière à pouvoir distribuer le liquide d’essai
directement dans le récipient collecteur. Amorcer l’AVAP soumis à essai conformément aux instructions
du fabricant afin d’éliminer toute bulle d’air à l’intérieur des tubes et des vannes. Régler la vitesse de
distribution conformément aux instructions du fabricant. Il peut être nécessaire de jeter les premières
gouttes de liquide avant de commencer l’étalonnage si cela est indiqué par le fabricant.
9.3 Pipettes monocanal à déplacement d’air (conformément à l’ISO 8655-2)
9.3.1 Généralités
Dans le cas de pipettes électroniques motorisées, l’aspiration et la distribution du liquide d’essai sont
automatiques. Le reste du mode opératoire est réalisé en suivant les étapes décrites en 9.3.2. Il convient
que l’utilisateur consulte le manuel d’utilisation pour connaître les réglages de la vitesse d’aspiration
et de distribution.
NOTE Pour plus d’informations sur ce type de pipettes à piston, se reporter à l’ISO 8655-2:2022, Annexe B.
9.3.2 Cycle d’essai
Réaliser le cycle d’essai comme suit:
a) installer le cône sélectionné sur la pipette à piston;
b) humidifier le cône pour pipette en aspirant la solution d’essai et en l’expulsant dans un bécher
à déchets à cinq reprises pour atteindre une humidité d’équilibre dans le volume mort de la pipette
à piston à déplacement d’air;
c) appuyer sur le piston;
d) en maintenant la pipette en position verticale, immerger le cône dans la solution d’essai à la
profondeur appropriée sous la surface de la solution d’essai (voir le Tableau 2);
Tableau 2 — Profondeurs d’immersion au cours de l’aspiration et temps d’attente
[7, 8]
après aspiration du liquide d’essai
Volume Profondeur d’immersion Temps d’attente
µl mm s
≤ 1 1 à 2 1
> 1 à 100 2 à 3 1
> 100 à 1 000 2 à 4 1
> 1 000 à 20 000 3 à 6 3
e) relâcher lentement le piston s’il est actionné manuellement;
f) patienter pendant la durée recommandée (voir le Tableau 2);
g) retirer le cône avec précaution de la solu
...


NORME ISO
INTERNATIONALE 8655-7
Deuxième édition
2022-04
Appareils volumétriques à piston —
Partie 7:
Modes opératoires de mesure
alternatifs pour la détermination de
volumes
Piston-operated volumetric apparatus —
Part 7: Alternative measurement procedures for the determination of
volume
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .v
Introduction .vii
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Exigences générales . .2
4.1 Confirmation métrologique . 2
4.2 Incertitude de mesure . 2
4.3 Qualification de l’opérateur . 3
5 Exigences de performance .3
5.1 Tolérances de performance . 3
5.2 Impact de l’opérateur . 3
6 Conditions d’essai . 3
6.1 Généralités . 3
6.2 Équipement d’essai . 3
6.3 Laboratoire d’essai et conditions environnementales . 4
6.4 Volumes d’essai. 4
6.4.1 AVAP à volume fixe . 4
6.4.2 AVAP à volume variable . 4
6.5 Nombre de mesurages par volume d’essai . 5
6.6 Liquides d’essai . 5
7 Évaluation . 6
7.1 Volume moyen . 6
7.2 Erreur systématique de mesure . 6
7.3 Erreur de mesurage aléatoire . 6
8 Méthodes d’essais. 7
8.1 Généralités . 7
8.2 Méthode gravimétrique . 7
8.3 Méthode photométrique ratiométrique à deux colorants . 8
8.4 Méthode photométrique à un seul colorant . 8
8.5 Méthode hybride photométrique/gravimétrique pour les AVAP multicanaux . 8
8.6 Méthode par titrage . 8
8.7 Contrôle par lots . . 8
9 Modes opératoires de distribution . 9
9.1 Généralités . 9
9.2 Préparation . 9
9.3 Pipettes monocanal à déplacement d’air (conformément à l’ISO 8655-2) . 9
9.3.1 Généralités . 9
9.3.2 Cycle d’essai . 10
9.4 Pipettes multicanaux (conformément à l’ISO 8655-2) . 11
9.5 Pipettes à déplacement positif (conformément à l’ISO 8655-2) . .12
9.6 Burettes (conformément à l’ISO 8655-3) .12
9.7 Diluteurs (conformément à l’ISO 8655-4) .12
9.7.1 Généralités .12
9.7.2 Cycle d’essai .13
9.8 Distributeurs (conformément à l’ISO 8655-5) . 13
9.9 Seringues (conformément à l’ISO 8655-9) . 14
9.9.1 Généralités . 14
9.9.2 Cycle d’essai . 14
10 Consignation des résultats .14
iii
Annexe A (normative) Mode opératoire gravimétrique .16
Annexe B (normative) Mode opératoire photométrique ratiométrique à deux colorants .21
Annexe C (normative) Mode opératoire photométrique à un seul colorant .29
Annexe D (normative) Mode opératoire hybride photométrique/gravimétrique .34
Annexe E (normative) Mode opératoire titrimétrique.43
Annexe F (normative) Conversion de la masse de liquide en volume .47
Bibliographie .50
iv
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 48, Équipement de laboratoire, en
collaboration avec le comité technique CEN/TC 332, Équipement de laboratoire, du Comité européen de
normalisation (CEN) conformément à l’accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
La présente deuxième édition annule et remplace la première édition (ISO 8655-7:2005), qui a fait l’objet
d’une révision technique. Elle intègre également le Rectificatif technique ISO 8655-7:2005/Cor.1:2008.
Les principales modifications sont les suivantes:
— une méthode d’essai gravimétrique a été ajoutée (voir 8.2);
— une méthode d’essai hybride photométrique/gravimétrique a été ajoutée (voir 8.5);
— une méthode d’essai par lots a été ajoutée (voir 8.7);
— les modes opératoires de mesure pour toutes les méthodes sont fournis dans les Annexes A à E
normatives;
— les modes opératoires de distribution normalisés pour les AVAP décrits dans l’ISO 8655-2,
l’ISO 8655−3, l’ISO 8655−4, l’ISO 8655−5 et dans l’ISO 8655−9 ont été ajoutés (voir l’Article 9);
— les exigences relatives à la qualification des opérateurs ont été ajoutées (voir 4.3);
— les exigences relatives aux essais d’AVAP multicanaux sont décrites en détail et accompagnées de
modes opératoires spécifiques pour ces appareils (voir 8.5 et l’Annexe D);
— les Annexes A, B et C de la première édition ont été supprimées et remplacées.
v
Une liste de toutes les parties de la série ISO 8655 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
vi
Introduction
La série de normes ISO 8655 répond aux besoins des personnes suivantes:
— fabricants, en servant de base pour le contrôle de la qualité y compris, le cas échéant, la publication
des déclarations du fabricant;
— laboratoires d’étalonnage, laboratoires d’essai, utilisateurs de l’équipement et autres organismes,
en servant de base pour les étalonnages indépendants, les essais, les vérifications et les essais
de routine.
Les essais spécifiés dans la série de normes ISO 8655 sont destinés à être réalisés par du personnel
qualifié.
vii
NORME INTERNATIONALE ISO 8655-7:2022(F)
Appareils volumétriques à piston —
Partie 7:
Modes opératoires de mesure alternatifs pour la
détermination de volumes
1 Domaine d’application
Le présent document spécifie des modes opératoires de mesure alternatifs pour la détermination
du volume des appareils volumétriques à piston.
Les modes opératoires sont applicables à des systèmes complets comprenant l’appareil de base et toutes
les parties sélectionnées pour être utilisées avec l’appareil, à usage unique ou réutilisables, impliqués
dans le mesurage par procédé de distribution (Ex). Les méthodes décrites dans le présent document
sont adaptées à différents volumes nominaux maximum d’appareils volumétriques à piston. Il en va de
la responsabilité de l’utilisateur de sélectionner la méthode appropriée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 1042, Verrerie de laboratoire — Fioles jaugées à un trait
ISO 2859-1, Règles d'échantillonnage pour les contrôles par attributs — Partie 1: Procédures
d'échantillonnage pour les contrôles lot par lot, indexés d'après le niveau de qualité acceptable (NQA)
ISO 3696:1987, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 3951-1, Règles d’échantillonnage pour les contrôles par mesures — Partie 1: Spécification pour les plans
d’échantillonnage simples indexés d’après une limite de qualité acceptable (LQA) pour un contrôle lot par lot
pour une caractéristique-qualité unique et une LQA unique
ISO 8655-1, Appareils volumétriques à piston — Partie 1: Définitions, exigences générales et
recommandations pour l’utilisateur
ISO 8655-2, Appareils volumétriques à piston — Partie 2: Pipettes
ISO 8655-3:2022, Appareils volumétriques à piston — Partie 3: Burettes
ISO 8655-4:2022, Appareils volumétriques à piston — Partie 4: Diluteurs
ISO 8655-5:2022, Appareils volumétriques à piston — Partie 5: Distributeurs
ISO 8655-6, Appareils volumétriques à piston — Partie 6: Mode opératoire de mesure gravimétrique de
référence pour la détermination de volumes
ISO 8655-8, Appareils volumétriques à piston — Partie 8: Mode opératoire de mesure photométrique de
référence pour la détermination de volumes
ISO 8655-9, Appareils volumétriques à piston — Partie 9: Seringues de laboratoire haute précision pour
utilisation manuelle
Guide ISO/IEC 2, Normalisation et activités connexes — Vocabulaire général
Guide ISO/IEC 99, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et
termes associés (VIM)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8655-1, le
Guide ISO/IEC 2, l’ISO/IEC Guide 99 ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
niveau de qualité acceptable
NQA
<échantillonnage acceptable> plus faible niveau de qualité tolérable
Note 1 à l'article: Ce concept s’applique uniquement en cas d’utilisation d’un plan d’échantillonnage contenant des
règles de permutation et d’interruption, comme dans l’ISO 2859-1, l’ISO 3951-1 ou dans l’ISO 3951-5.
Note 2 à l'article: Bien que la probabilité soit relativement élevée que des lots individuels ayant un niveau
de qualité acceptable puissent être acceptés, la désignation d’un niveau de qualité acceptable ne saurait laisser
entendre qu’il s’agit d’un niveau de qualité souhaitable. Les plans d’échantillonnage fournis dans des Normes
internationales, telles que l’ISO 2859-1, l’ISO 3951-1 ou l’ISO 3951-5, qui énoncent des règles de permutation
et d’interruption du contrôle de l’échantillonnage, sont conçus pour encourager les fournisseurs à maintenir une
qualité moyenne de procédé supérieure au NQA.
4 Exigences générales
4.1 Confirmation métrologique
La confirmation métrologique de tous les AVAP doit être réalisée régulièrement afin de s’assurer que
l’appareil satisfait aux exigences relatives à son usage prévu. Les exigences des méthodes et des modes
opératoires décrits dans le présent document sont adaptées à la confirmation métrologique des AVAP.
Dans le cadre de la confirmation métrologique, au moins dix mesurages répétés par volume sélectionné
doivent être réalisés et les modes opératoires de mesure du présent document doivent être validés par
comparaison à l’un des modes opératoires de mesure de référence décrits dans l’ISO 8655-6 ou dans
l’ISO 8655-8.
4.2 Incertitude de mesure
Lors des étalonnages (ISO 8655-1:2022, 6.4) conformément aux modes opératoires de mesure décrits
dans le présent document, l’incertitude de mesure élargie du volume distribué moyen pour chaque
volume sélectionné doit être estimée et consignée dans le rapport [voir l’Article 10 (m)].
Lors des essais (ISO 8655-1:2022, 6.4) ou des essais de routine (ISO 8655-1:2022, 6.5), l’estimation et la
consignation dans le rapport de l’incertitude de mesure élargie sont facultatives.
NOTE Pour plus d’informations relatives à l’incertitude des méthodes photométriques et gravimétriques,
[1] [2]
voir l’ISO/TR 16153 et l’ISO/TR 20461 respectivement.
4.3 Qualification de l’opérateur
Tout opérateur qui utilise un AVAP dans le cadre de transferts de volumes, procède à une confirmation
métrologique ou soumet l’AVAP à des essais de routine doit être correctement formé à l’utilisation
du type d’AVAP soumis à essai. Il convient de documenter la formation et les compétences des
opérateurs.
NOTE 1 Des AVAP étalonnés précédemment peuvent être utilisés à des fins de qualification des opérateurs.
NOTE 2 Des exigences de formation et de qualification des opérateurs d’AVAP sont destinées à être incluses
à l’ISO 8655-10.
5 Exigences de performance
5.1 Tolérances de performance
Les résultats de l’étalonnage et de l’essai de routine peuvent être consignés sans être comparés aux
tolérances de performance. Si les résultats sont vérifiés par rapport aux tolérances de performance,
ces tolérances doivent être indiquées dans le rapport d’essai/certificat.
Les tolérances de performance peuvent être fondées sur les tolérances du procédé de manipulation de
liquides de l’utilisateur ou sur les tolérances indiquées dans la partie de l’ISO 8655 correspondant au
type d’AVAP soumis à essai ou sur les tolérances spécifiées par le fabricant, sous réserve qu’elles soient
adaptées à l’usage prévu.
5.2 Impact de l’opérateur
Le mesurage des performances volumétriques inclut les erreurs systématiques et aléatoires de l’AVAP,
ainsi que les erreurs introduites par l’opérateur de l’appareil. Les performances d’une pipette manuelle
sont indissociables des performances de son opérateur.
NOTE L’ISO 8655-10 fournit de plus amples informations concernant l’influence de l’opérateur.
6 Conditions d’essai
6.1 Généralités
L’adéquation au mode opératoire ou à la méthode d’essai sélectionnée des conditions d’essai décrites
dans le présent article doit être validée. Les conditions d’essai, ainsi que l’équipement d’essai et le mode
opératoire d’essai détaillé influent sur l’incertitude de mesure. Des exemples de calcul de l’incertitude
élargie du volume moyen et de l’incertitude lors de l’utilisation d’un seul volume distribué sont fournis
[1] [2]
dans l’ISO/TR 16153 et dans l’ISO/TR 20461 .
6.2 Équipement d’essai
L’ensemble de l’équipement utilisé dans le cadre des essais des AVAP, y compris lors de la préparation
des solutions d’essai, doit être choisi de sorte à pouvoir obtenir l’incertitude de mesure requise.
L’ensemble de l’équipement d’essai utilisé doit présenter une précision d’affichage, une exactitude,
une reproductibilité et une stabilité adaptées, en accord avec l’incertitude de mesure élargie requise.
Tout écart par rapport à l’équipement d’essai indiqué dans le présent document doit être pris en compte
lors du calcul de l’incertitude élargie et il doit être prouvé que l’équipement d’essai sélectionné donne
des résultats de mesure adaptés à l’usage prévu.
6.3 Laboratoire d’essai et conditions environnementales
Les conditions suivantes s’appliquent:
a) il convient de maintenir le laboratoire d’essai à une température constante tout au long de la durée
d’équilibrage de l’équipement d’essai et de l’AVAP (±1 °C) et tout au long de la durée de l’essai de
l’AVAP (±0,5 °C). L’équipement d’essai, l’AVAP, les pièces interchangeables (cônes pour pipettes,
par exemple), ainsi que les réactifs utilisés doivent tous être amenés à la température du laboratoire
d’essai;
b) la température de l’air, l’humidité relative et la pression barométrique au moment de l’essai doivent
être enregistrées. Au début et à la fin de n mesurages répétés, la température du liquide d’essai doit
être enregistrée;
NOTE 1 La température de l’air et la pression barométrique sont nécessaires pour la conversion de la
masse de liquide en volume (voir l’Annexe F), tandis que l’humidité relative est nécessaire pour la stabilité
des conditions de la pièce et pour la documentation dans le rapport d’essai.
c) afin de faciliter l’évaluation de l’adéquation à l’usage prévu d’un AVAP, il convient que les conditions
du laboratoire d’essai (température, humidité relative et pression barométrique) reflètent les
conditions environnementales dans lesquelles l’AVAP est utilisé en respectant les contraintes
mentionnées en a). Il est possible d’y parvenir lorsqu’un AVAP est soumis à essai dans le laboratoire
où il est utilisé. D’autres facteurs environnementaux et non environnementaux peuvent influencer
l’adéquation à l’usage prévu d’un AVAP;
d) il convient que l’environnement d’essai ne soit pas exposé aux courants d’air;
e) avant de procéder à l’essai, l’appareil à soumettre à essai, l’ensemble de l’équipement d’essai et les
solutions d’essai doivent être maintenus dans les conditions du laboratoire d’essai pendant une
durée suffisante pour atteindre l’équilibre avec les conditions du laboratoire d’essai;
f) les conditions environnementales, la température et l’humidité de l’air doivent se situer dans
les limites spécifiées pour le laboratoire d’essai pendant au moins 2 h avant le début de l’essai
(temps d’équilibrage minimum) et pendant l’essai lui-même.
NOTE 2 Il est peu probable que ce temps d’équilibrage minimum soit inférieur à 2 h ou qu’il puisse être
considérablement plus long.
NOTE 3 Les laboratoires d’étalonnage dans les centres d’essai ou les laboratoires de contrôle qualité
du fabricant de pipettes peuvent souvent contrôler les conditions environnementales avec précision pour
atteindre les conditions normalisées souhaitées. Il peut être très difficile de reproduire ces résultats dans
d’autres conditions environnementales.
6.4 Volumes d’essai
6.4.1 AVAP à volume fixe
Dans le cas d’un AVAP à volume fixe, le volume sélectionné V est le volume nominal V et est le seul
S Nom
volume d’essai.
6.4.2 AVAP à volume variable
a) Dans le cadre des étalonnages et des essais, les AVAP à volume variable doivent être soumis à essai
à trois volumes différents au minimum:
— au volume nominal.
— à 50 % du volume nominal ou à la valeur s’en rapprochant le plus (en cas de valeurs équidistantes,
utiliser la valeur supérieure).
— à la limite inférieure de la plage de volume utile ou à 10 % du volume nominal (la valeur la plus
élevée étant retenue).
Le mesurage d’autres volumes est facultatif.
b) Pour les essais de routine, moins de trois volumes peuvent être soumis à essai.
S’il est décidé de soumettre l’AVAP à essai à deux volumes uniquement, le volume nominal et la limite
inférieure de la plage de volume ou le volume correspondant à 10 % du volume nominal (la valeur la
plus élevée étant retenue) doivent être utilisés.
NOTE La linéarité des volumes distribués entre ces deux points d’essai est inconnue, ce qui est susceptible
d’accroître le risque d’erreurs volumétriques par rapport à un essai à trois volumes.
Si l’AVAP est soumis à essai à un seul volume, il doit être soumis à essai à son volume nominal ou au
volume auquel il est destiné à être utilisé.
6.5 Nombre de mesurages par volume d’essai
La confiance accordée à la confirmation métrologique augmente avec le nombre de répétitions de
mesurages pour chaque volume d’essai. Les modes opératoires de mesure de référence spécifiés dans
l’ISO 8655-6 et dans l’ISO 8655-8 requièrent d’effectuer au moins 10 mesurages par volume. Pour les
tests de routine recommandent d’utiliser 10 mesurages, mais un nombre inférieur de répétitions peut
être accepté si l’incertitude élargie de l’AVAP est adaptée à l’usage prévu. Le nombre de répétitions ne
doit pas être inférieur à 4.
Après réparation ou ajustage de l’AVAP, au moins 10 mesurages doivent être effectués.
Les répétitions de mesurages de volumes doivent être utilisées pour calculer l’erreur systématique
et l’erreur aléatoire du mesurage conformément à l’Article 8. Le cas échéant, l’incertitude consignée
dans le rapport doit être fondée sur le nombre de répétitions.
6.6 Liquides d’essai
Les AVAP sont généralement fournis avec des ajustages effectués à l’aide d’eau. Les étalonnages ou les
essais de routine peuvent être réalisés au moyen d’autres liquides ou solutions. Pour les besoins du
présent document, le terme «liquide d’essai» est utilisé pour désigner des solvants purs, ainsi qu’une
solution de chromophore préparée ou d’autres solutions. Le liquide d’essai utilisé doit être décrit de
manière suffisamment détaillée pour permettre la reproduction de l’essai et l’interprétation des
résultats.
Les caractéristiques suivantes du liquide d’essai doivent être prises en compte lors de la détermination
du volume mesuré: le facteur Z lors du pesage, les absorbances des chromophores en cas de recours à des
méthodes photométriques, ainsi que la conductivité et la réactivité lors du titrage potentiométrique.
En fonction du type d’AVAP, les paramètres suivants peuvent influencer la quantité de liquide aspiré et/
ou distribué: la viscosité, la masse volumique, la composition chimique et la tension de surface.
La stabilité de chaque liquide d’essai doit être connue s’il est destiné à être conservé pour une durée
indéterminée. Se reporter au mode opératoire spécifique pour la préparation et le stockage des
solutions de réactifs.
Le liquide d’essai utilisé doit être consigné. L’influence du liquide d’essai sur l’incertitude de mesure
élargie doit être prise en compte lors des étalonnages.
7 Évaluation
7.1 Volume moyen
Additionner les n volumes d’essai distribués V (i) (où i = 1 à n) et diviser la somme par n pour obtenir
T
le volume moyen V distribué à la température d’essai, comme illustré à la Formule (1). Cette valeur
peut être exprimée en microlitres ou en millilitres:
n
V= Vi() (1)

T
n
i=1

est le volume moyen;
V
n est le nombre de répétitions de distributions du volume d’essai;
V (i) est le volume de liquide d’essai distribué pour chaque répétition, i = 1 à n.
T
7.2 Erreur systématique de mesure
Calculer l’erreur systématique de mesure e des appareils volumétriques à piston à l’aide de la
S
Formule (2):
eV=−V (2)
ss

e est l’erreur systématique absolue de mesure, exprimée en unités de volume;
S
V est le volume d’essai sélectionné de l’AVAP soumis à essai.
S
Cette erreur systématique de mesure peut être exprimée en pourcentage à l’aide de la Formule (3):
()VV−
S
η = ×100 % (3)
S
V
S
où η est l’erreur systématique relative de mesure, exprimée en pourcentage.
S
Dans le cas d’un AVAP à volume fixe, le volume d’essai sélectionné V correspond au volume nominal.
S
L’erreur systématique de mesure dans la série de normes ISO 8655 s’appuie sur la convention historique
au sein du secteur du pipetage et utilise le signe inverse par rapport à la définition décrite dans
l’ISO guide 99:2007, 2.17. Pour plus d’informations, voir l’ISO 8655-1:2022, 6.2.
7.3 Erreur de mesurage aléatoire
Calculer l’erreur aléatoire de l’AVAP comme l’écart-type de répétabilité s à l’aide de la Formule (4):
r
n
((Vi))−V

T
i=1
s = (4)
r
n−1
où s est l’écart-type, exprimé en unités de volume.
r
Cette erreur aléatoire peut aussi être exprimée en pourcentage grâce au coefficient de variation, C ,
V
à l’aide de la Formule (5).
s
r
C =×100 % (5)
V
V
où C est le coefficient de variation, exprimé en pourcentage.
V
8 Méthodes d’essais
8.1 Généralités
Le présent document décrit cinq méthodes d’essai, ainsi que les modes opératoires d’essai
correspondants: la gravimétrie, la photométrie ratiométrique à deux colorants, la photométrie à un
seul colorant, une méthode hybride associant la photométrie et la gravimétrie, et le titrage.
Le choix des liquides d’essai et des récipients collecteurs dépend de la méthode sélectionnée. Les modes
opératoires d’essai correspondant aux méthodes d’essai sélectionnées sont décrits dans l’Annexe A à
l’Annexe E respectivement, et doivent être respectés pour préparer les liquides d’essai. Les récipients
accueillant les liquides d’essai doivent être conformes à ceux spécifiés dans le mode opératoire d’essai
correspondant.
Les produits chimiques utilisés lors de la préparation des liquides d’essai, ainsi que leur numéro
d’enregistrement auprès du CAS sont répertoriés dans le Tableau 1.
Tableau 1 — Numéros d’enregistrement CAS
Produit chimique N° CAS
chlorure de cuivre(II) dihydraté 10125–13–0
hydrogénophosphate de disodium dihydraté 10028–24–7
acide chlorhydrique 7647–01–0
acide nitrique 7697–37–2
4-nitrophénol 100–02–7
Orange G 1936–15–8
Ponceau S 6226–79–5
chlorure de potassium 7447–40–7
hydrogénophtalate de potassium 877–24–7
nitrate de potassium 7757–79–1
nitrate d’argent 7761–88–8
chlorure de sodium 7647–14–5
hydroxyde de sodium 1310–73–2
acide sulfurique 7664–93–9
Tartrazine 1934–21–0
acide éthylènediaminetétraacétique tétrasodique dihydraté 10378–23–1
eau 7732–18–5
8.2 Méthode gravimétrique
Cette méthode consiste à mesurer la masse du volume d’essai distribué à l’aide d’une balance. Elle peut
être utilisée pour évaluer les performances volumétriques d’un AVAP pour de multiples liquides d’essai,
sous réserve que la masse volumique du liquide d’essai en question soit connue.
Le mode opératoire gravimétrique est décrit à l’Annexe A.
Cette méthode peut être adaptée en vue de l’utilisation de balances compatibles avec les AVAP
multicanaux, qui permettent la distribution simultanée de liquide d’essai à l’aide de l’AVAP multicanaux.
La section A.2 s’applique en cas d’écart par rapport aux exigences spécifiées dans le mode opératoire de
mesure gravimétrique de référence spécifié dans l’ISO 8655-6.
8.3 Méthode photométrique ratiométrique à deux colorants
Cette méthode utilise deux solutions de chromophore: la solution d’essai contenant du Ponceau S est
distribuée dans une solution de chlorure de cuivre(II), et le degré de dilution des deux chromophores
est calculé à partir des mesurages photométriques à 520 nm et à 730 nm.
Le mode opératoire photométrique ratiométrique décrit à l’Annexe B convient pour des volumes d’essai
compris entre 0,1 µl et 5 000 µl.
Cette méthode peut être adaptée pour soumettre à essai des AVAP multicanaux en distribuant les
solutions de chromophore à partir de tous les canaux simultanément dans des microplaques de 96 puits
ou de 384 puits (voir la Référence [3] Article 5.2.1 et Annexe B).
La section B.2 s’applique en cas d’écart par rapport aux exigences spécifiées dans le mode opératoire
de mesure photométrique de référence spécifié dans l’ISO 8655-8.
8.4 Méthode photométrique à un seul colorant
Dans le cadre de cette méthode, la dilution d’une solution de chromophore (solution d’essai) est calculée
à partir de l’absorbance mesurée de la solution d’essai distribuée. Les chromophores suivants peuvent
être utilisés pour cette méthode: Ponceau S, Orange G, tartrazine et 4-nitrophénol.
Le mode opératoire photométrique décrit à l’Annexe C s’appuie sur l’utilisation de Ponceau S comme
chromophore et convient pour des volumes d’essai compris entre 2 µl et 200 µl.
8.5 Méthode hybride photométrique/gravimétrique pour les AVAP multicanaux
Cette méthode permet d’évaluer les performances volumétriques des AVAP multicanaux en associant
un mesurage gravimétrique et un mesurage photométrique. Du liquide d’essai contenant soit de la
tartrazine, de l’Orange G ou du 4-nitrophénol comme chromophore est distribué par tous les canaux
simultanément dans des microplaques de 96 puits ou de 384 puits.
Le mode opératoire décrit à l’Annexe D convient, en général, pour des volumes d’essai compris entre
1 µl et 100 µl dans le cas de plaques de 96 puits et entre 1 µl et 50 µl pour les plaques de 384 puits.
8.6 Méthode par titrage
Cette méthode est adaptée à des volumes d’essai supérieurs à 500 µl et utilise une solution de chlorure
de sodium (NaCl) comme liquide d’essai, qui est titré avec une solution de nitrate d’argent (AgNO ).
Le point d’équivalence est déterminé par détection potentiométrique, par exemple avec une électrode
d’argent.
Le mode opératoire de titrage potentiométrique est décrit à l’Annexe E.
8.7 Contrôle par lots
Des approches statistiques fondées sur des essais aléatoires et un contrôle d’échantillons peuvent être
utilisées pour faciliter le contrôle par lots des AVAP dès lors que toutes les dispositions du présent
paragraphe sont respectées. Les utilisateurs de cette analyse doivent garder un contrôle total sur tous
les composants déterminant le volume de l’AVAP, y compris les tolérances et le processus d’assemblage.
La production de ces éléments doit être au stade de la production en série.
L’historique intégral de production et de performance d’un lot complet d’AVAP issus d’une gamme de
produits présentant des caractéristiques volumétriques identiques (même volume nominal, même
appareil à volume fixe ou variable, nombre de canaux identique, par exemple) doit être conservé.
De plus, l’homogénéité des performances de l’AVAP doit être assurée au sein des limites de performance
spécifiques. Les performances des éléments de détermination du volume doivent être déterminées
par le biais de mesurages réalisés conformément à l’un des modes opératoires de mesure de référence
[4]
spécifiés dans l’ISO 8655-6 ou dans l’ISO 8655-8 dans un laboratoire compétent en la matière .
Les AVAP soumis à un contrôle par lots conformément au présent document doivent être fabriqués
[5]
par une organisation pourvue d’un système de management de la qualité reconnu, comme ISO 9001
[6]
ou ISO 13485 . Le plan d’échantillonnage pour cette méthode doit respecter l’ISO 2859-1 ou l’ISO 3951-1
et prévoir un niveau de qualité acceptable (NQA) approprié.
Les détails du plan d’échantillonnage sélectionné et le NQA, y compris une référence à la norme ISO
correspondante, doivent être consignés dans le rapport.
9 Modes opératoires de distribution
9.1 Généralités
Le liquide d’essai doit être distribué dans le récipient collecteur selon les modes opératoires spécifiques
décrits de 9.2 à 9.9, à moins que les instructions du fabricant de l’AVAP ne spécifient un autre mode
opératoire de distribution, auquel cas ce mode opératoire (instructions du fabricant) peut être utilisé.
En cas d’utilisation des instructions du fabricant, ce mode opératoire doit être documenté dans le
rapport d’essai de manière suffisamment détaillée pour pouvoir reproduire l’essai.
9.2 Préparation
Préparer l’équipement d’essai, le liquide d’essai et le récipient destiné à recevoir le liquide d’essai
conformément au mode opératoire sélectionné.
Laisser l’AVAP soumis à essai, l’équipement d’essai, les pièces interchangeables et les liquides d’essai
atteindre l’équilibre thermique.
Si un AVAP à volume variable est utilisé, sélectionner le volume d’essai; ce réglage ne doit pas être
modifié au cours du cycle d’essai de tous les mesurages répliqués.
Dans le cadre d’essais impliquant une burette, un diluteur ou un distributeur, placer l’AVAP à l’essai,
avec son réservoir déjà rempli de liquide d’essai, de manière à pouvoir distribuer le liquide d’essai
directement dans le récipient collecteur. Amorcer l’AVAP soumis à essai conformément aux instructions
du fabricant afin d’éliminer toute bulle d’air à l’intérieur des tubes et des vannes. Régler la vitesse de
distribution conformément aux instructions du fabricant. Il peut être nécessaire de jeter les premières
gouttes de liquide avant de commencer l’étalonnage si cela est indiqué par le fabricant.
9.3 Pipettes monocanal à déplacement d’air (conformément à l’ISO 8655-2)
9.3.1 Généralités
Dans le cas de pipettes électroniques motorisées, l’aspiration et la distribution du liquide d’essai sont
automatiques. Le reste du mode opératoire est réalisé en suivant les étapes décrites en 9.3.2. Il convient
que l’utilisateur consulte le manuel d’utilisation pour connaître les réglages de la vitesse d’aspiration
et de distribution.
NOTE Pour plus d’informations sur ce type de pipettes à piston, se reporter à l’ISO 8655-2:2022, Annexe B.
9.3.2 Cycle d’essai
Réaliser le cycle d’essai comme suit:
a) installer le cône sélectionné sur la pipette à piston;
b) humidifier le cône pour pipette en aspirant la solution d’essai et en l’expulsant dans un bécher
à déchets à cinq reprises pour atteindre une humidité d’équilibre dans le volume mort de la pipette
à piston à déplacement d’air;
c) appuyer sur le piston;
d) en maintenant la pipette en position verticale, immerger le cône dans la solution d’essai à la
profondeur appropriée sous la surface de la solution d’essai (voir le Tableau 2);
Tableau 2 — Profondeurs d’immersion au cours de l’aspiration et temps d’attente
[7, 8]
après aspiration du liquide d’essai
Volume Profondeur d’immersion Temps d’attente
µl mm s
≤ 1 1 à 2 1
> 1 à 100 2 à 3 1
> 100 à 1 000 2 à 4 1
> 1 000 à 20 000 3 à 6 3
e) relâcher lentement le piston s’il est actionné manuellement;
f) patienter pendant la durée recommandée (voir le Tableau 2);
g) retirer le cône avec précaution de la solution d’essai en le maintenant à la verticale;
h) essuyer le cône à l’intérieur du récipient collecteur à un angle d’environ 30° à 45°;
i) appuyer sur le piston et distribuer le contenu de la pipette dans le récipient collecteur;
j) le cas échéant, utiliser la purge de la pipette à piston (deuxième butée, en fonction du type de
pipette) pour expulser la dernière goutte de liquide;
k) essuyer le cône le long de la paroi interne du récipient collecteur sur environ 8 mm à 10 mm pour
éliminer les gouttelettes au niveau ou autour de l’orifice du cône;
l) retirer le cône du récipient collecteur;
m) relâcher le piston;
n) fermer le couvercle du récipient collecteur, le cas échéant;
o) suivre le mode opératoire de mesure sélectionné pour mesurer le volume de solution d’essai
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.

Loading comments...
