ISO 5631-2:2014

NORME ISO
INTERNATIONALE 5631-2
Deuxième édition
2014-07-15
Papier et carton — Détermination de
la couleur par réflectance diffuse —
Partie 2:
Conditions de lumière du jour
extérieure (D65/10°)
Paper and board — Determination of colour by diffuse reflectance —
Part 2: Outdoor daylight conditions (D65/10°)
Numéro de référence
ISO 5631-2:2014(F)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO 5631-2:2014(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 5631-2:2014(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 3
5 Appareillage . 3
6 Échantillonnage et conditionnement . 4
7 Préparation des éprouvettes . 4
8 Mode opératoire. 4
9 Calcul . 4
9.1 Composantes trichromatiques CIE . 4
9.2 Coordonnées CIELAB . . 5
9.3 Dispersion des résultats . 5
10 Expression des résultats. 6
11 Fidélité . 6
12 Rapport d’essai
. 6
Annexe A (normative) Calcul des composantes trichromatiques . 7
Bibliographie .10
© ISO 2014 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 5631-2:2014(F)

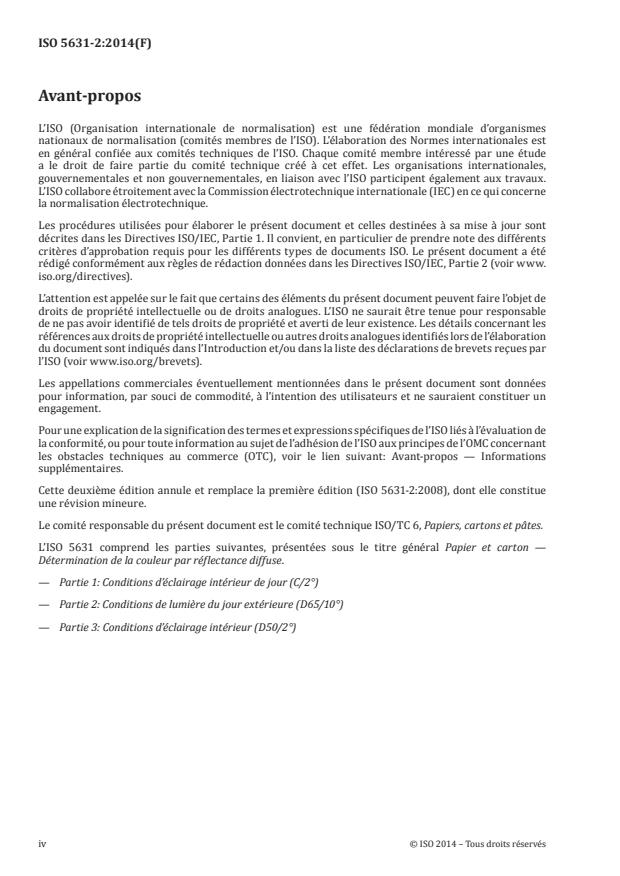

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Cette deuxième édition annule et remplace la première édition (ISO 5631-2:2008), dont elle constitue
une révision mineure.
Le comité responsable du présent document est le comité technique ISO/TC 6, Papiers, cartons et pâtes.
L’ISO 5631 comprend les parties suivantes, présentées sous le titre général Papier et carton —
Détermination de la couleur par réflectance diffuse.
— Partie 1: Conditions d’éclairage intérieur de jour (C/2°)
— Partie 2: Conditions de lumière du jour extérieure (D65/10°)
— Partie 3: Conditions d’éclairage intérieur (D50/2°)
iv © ISO 2014 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 5631-2:2014(F)

Introduction
La couleur d’un objet peut être caractérisée uniquement par le biais d’un triplet de coordonnées de couleur
telles que les composantes trichromatiques X,Y,Z de la CIE ou les coordonnées L*, a*, b* CIELAB 1976,
pour un illuminant CIE spécifié et un observateur de référence CIE.
Outre les propriétés optiques de l’échantillon, les valeurs de telles coordonnées dépendent des conditions
de mesurage, notamment des caractéristiques spectrales et géométriques de l’instrument utilisé. Il
convient donc de lire la présente partie de l’ISO 5631 conjointement avec l’ISO 2469.
La présente partie de l’ISO 5631 décrit le mesurage et la description de couleur en termes d’illuminant CIE
de référence D65 et d’observateur de référence (10°) CIE 1964. Le mesurage et la description de couleur
analogues en fonction de l’illuminant CIE C et de l’observateur de référence (2°) CIE 1931 sont décrits
dans l’ISO 5631-1.
L’ISO 5631-3 décrit le mesurage la description de couleur en termes d’illuminant CIE de référence D50
et d’observateur de référence (2°) CIE 1931. Cette méthode s’applique en particulier à la comparaison de
papiers dans le domaine des arts graphiques, dans les cas où le client souhaite effectuer des mesurages
dans ces conditions d’illuminant/observateur exigées par l’ISO 13655. Le choix des conditions relatives
à l’illuminant est important lorsqu’il s’agit de déterminer les coordonnées de couleurs de papiers blancs
contenant un agent d’azurage fluorescent. Dans l’ISO 5631-1, la teneur en UV de l’éclairage est inférieure
aux teneurs spécifiées dans la présente partie de l’ISO 5631, avoisinant les niveaux d’UV rencontrés dans
des conditions d’observation en intérieur, plutôt que dans des conditions d’observation en extérieur.
© ISO 2014 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5631-2:2014(F)
Papier et carton — Détermination de la couleur par
réflectance diffuse —
Partie 2:
Conditions de lumière du jour extérieure (D65/10°)
1 Domaine d’application
La présente partie de l’ISO 5631 spécifie une méthode pour mesurer la couleur du papier et du carton
par la méthode de la réflectance diffuse avec élimination du brillant spéculaire.
Elle peut être utilisée pour déterminer la couleur de papiers ou de cartons contenant des agents
d’azurage fluorescents, à condition que la teneur en UV de l’éclairage sur l’éprouvette ait été ajustée
au préalable, pour fournir la valeur colorimétrique étalonnée correspondant à celle de l’illuminant CIE
de référence D65, à l’aide d’un étalon de référence fluorescent présentant un degré de blancheur CIE
(D65/10°) fourni par un laboratoire agréé, tel que décrit dans l’ISO 11475.
La présente partie de l’ISO 5631 ne s’applique pas aux papiers et aux cartons colorés contenant des
colorants ou des pigments fluorescents.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 2469, Papier, carton et pâtes — Mesurage du facteur de luminance énergétique diffuse (facteur de
réflectance diffuse)
ISO 11475:2004, Papier et carton — Détermination du degré de blanc CIE, D65/10° (lumière du jour
extérieure)
ASTM E 308-06, Standard Practice for Computing the Colors of Objects by Using the CIE System
Publication CIE 15:2004, Colorimétrie, 3e édition
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
facteur de luminance énergétique
β
rapport de la luminance énergétique en un élément de surface d’un corps, dans la direction délimitée par
un cône donné dont le sommet se trouve au niveau de l’élément de surface, à la luminance énergétique du
diffuseur parfait par réflexion, dans les mêmes conditions d’éclairage
Note 1 à l’article: à l’article. Pour les matériaux fluorescents (luminescents), le facteur de luminance énergétique
totale, β, est la somme de deux grandeurs, le facteur de luminance énergétique par réflexion, β , et le facteur de
R
luminance énergétique par luminescence, β , de sorte que β = β + β .
L T R L
© ISO 2014 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 5631-2:2014(F)

Note 2 à l’article: Pour les matériaux non fluorescents, la valeur du facteur de luminance énergétique par réflexion,
β , est numériquement égale à celle du facteur de réflectance, R.
R
3.2
facteur de luminance énergétique intrinsèque
β
∞
facteur de luminance énergétique d’une couche ou d’une liasse de matériau suffisamment épaisse pour
être opaque, telle que l’augmentation de l’épaisseur de la liasse par doublement du nombre de feuilles la
constituant n’engendre aucune modification du facteur de luminance énergétique mesuré
Note 1 à l’article: à l’article. Ce facteur est souvent exprimé sous forme de pourcentage.
3.3
facteur de réflectance
R
rapport du rayonnement réfléchi par un élément de surface d’un corps, dans la direction délimitée par
un cône donné dont le sommet se trouve au niveau de l’élément de surface, au rayonnement réfléchi par
le diffuseur parfait par réflexion dans les mêmes conditions d’éclairage
Note 1 à l’article: à l’article. Ce facteur est souvent exprimé sous forme de pourcentage.
Note 2 à l’article: à l’article. Le fond a une incidence sur le facteur de réflectance si le corps est translucide.
3.4
facteur de réflectance intrinsèque
R
∞
facteur de réflectance d’une couche ou d’une liasse de matériau suffisamment épaisse pour être opaque,
c’est-à-dire que l’augmentation de l’épaisseur de la liasse par doublement du nombre de feuilles la
constituant n’engendre aucune modification du facteur de réflectance mesuré
Note 1 à l’article: à l’article. Le facteur de réflectance d’une feuille non opaque dépend du fond et n’est pas une
propriété du matériau.
3.5
composantes trichromatiques
X , Y , Z
10 10 10
quantité des trois stimuli de couleur de référence, dans un système chromatique donné, nécessaires
pour correspondre à la couleur du stimulus considéré
Note 1 à l’article: à l’article. Dans la présente partie de l’ISO 5631, l’illuminant CIE de référence D65 et l’observateur
de référence (10°) CIE 1964 sont utilisés pour définir le système trichromatique.
Note 2 à l’article: à l’article. L’indice 10 est appliqué pour assurer la conformité à la convention CIE qui stipule
que les composantes trichromatiques sont accompagnées de l’indice 10 lorsque l’observateur de référence (10°)
CIE 1964 est utilisé.
3.6
espace chromatique CIELAB
espace chromatique à trois dimensions approximativement uniforme, obtenu en portant en coordonnées
rectangulaires les grandeurs L*, a*, b* définies par les formules données dans l’Article 9
Note 1 à l’article: à l’article. La grandeur L* est une mesure de la clarté de l’éprouvette, où L* = 0 correspond au
noir et L* = 100 est définie par le diffuseur parfait par réflexion. Visuellement, les grandeurs a* et b* représentent
respectivement les axes rouge-vert et jaune-bleu de l’espace chromatique, de sorte que.
— +a* est une mesure de la composante monochromatique rouge de l’éprouvette,
— −a* est une mesure de la composante monochromatique verte de l’éprouvette,
— +b* est une mesure de la composante monochromatique jaune de l’éprouvette,
— −b* est une mesure de la composante monochromatique bleue de l’éprouvette.
2 © ISO 2014 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 5631-2:2014(F)

Si a* et b* sont tous les deux égaux à zéro, l’éprouvette est grise.
4 Principe
La lumière réfléchie par un échantillon dans des conditions spécifiées est analysée par un colorimètre à
filtre trichromatique ou par un spectrophotomètre continu, et les coordonnées de couleur sont ensuite
calculées pour les conditions D65/10°.
5 Appareillage
5.1 Réflectomètre, ayant les caractéristiques géométriques, spectrales et photométriques décrites
dans l’ISO 2469 et étalonné conformément aux dispositions de l’ISO 2469.
Si des matériaux contenant des agents d’azurage fluorescents doivent être mesurés, le réflectomètre
doit être équipé d’une source de rayonnement avec un contrôle adéquat de la teneur en UV réglée sur
une condition d’UV correspondant à l’illuminant de référence D65 à l’aide d’un étalon de référence, tel
que décrit dans l’ISO 11475.
5.1.2 Réflectomètre à filtre, ensemble de filtres qui, conjointement aux caractéristiques optiques de
l’appareil de base, donnent des réponses globales équivalant aux composantes trichroma
...
