INTERNATIONAL ISO
STANDARD 5631-2
First edition
2008-12-15
Paper and board — Determination of
colour by diffuse reflectance —
Part 2:
Outdoor daylight conditions (D65/10°)
Papier et carton — Détermination de la couleur par réflectance
diffuse —
Partie 2: Conditions de lumière du jour extérieure (D65/10°)
Reference number
ISO 5631-2:2008(E)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 5631-2:2008(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5631-2:2008(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Principle. 3
5 Apparatus . 3
6 Sampling and conditioning. 4
7 Preparation of test pieces. 4
8 Procedure . 4
9 Calculation. 4
9.1 CIE tristimulus values . 4
9.2 CIELAB coordinates . 5
9.3 Dispersion of the results. 5
10 Expression of results . 6
11 Precision. 6
12 Test report . 6
Annex A (normative) Calculation of tristimulus values . 7
Bibliography . 10
© ISO 2008 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5631-2:2008(E)

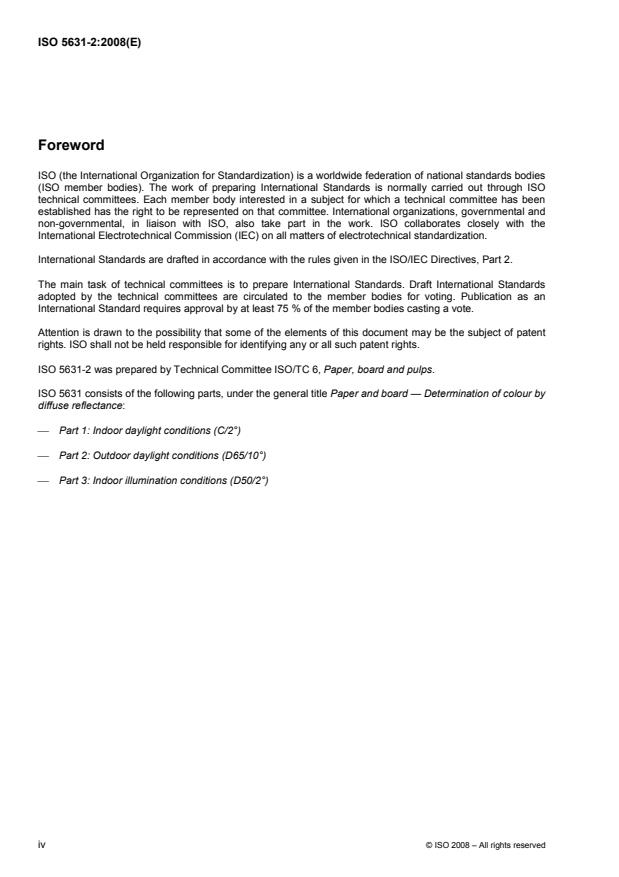

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5631-2 was prepared by Technical Committee ISO/TC 6, Paper, board and pulps.
ISO 5631 consists of the following parts, under the general title Paper and board — Determination of colour by
diffuse reflectance:
⎯ Part 1: Indoor daylight conditions (C/2°)
⎯ Part 2: Outdoor daylight conditions (D65/10°)
⎯ Part 3: Indoor illumination conditions (D50/2°)
iv © ISO 2008 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 5631-2:2008(E)
Introduction
The colour of an object can be uniquely characterized by means of a triplet of colour coordinates such as the
1964 CIE tristimulus values or the CIELAB 1976 L*, a*, b* coordinates.
Apart from the optical properties of the sample, the values of such coordinates depend upon the conditions of
measurement, particularly the spectral and geometric characteristics of the instrument used. This part of
ISO 5631 should therefore be read in conjunction with ISO 2469.
This part of ISO 5631 describes the measurement and description of colour in terms of the CIE illuminant D65
and the CIE 1964 (10°) standard observer. The analogous measurement and description of colour in terms of
1)
the CIE illuminant C and the CIE 1931 (2°) standard observer are described in ISO 5631-1 .
ISO 5631-3 describes the measurement and description of colour in terms of the CIE illuminant D50 and the
CIE 1931 (2°) standard observer. This method is especially applicable to graphic arts situations where the
customer wishes to make measurements under these illuminant/observer conditions. The choice of illuminant
conditions is important when determining the colour coordinates of white papers containing a fluorescent
whitening agent. In ISO 5631-1, the UV content of the illumination is much lower, approximating UV levels
encountered in indoor viewing conditions.
1) To be published.
© ISO 2008 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5631-2:2008(E)
Paper and board — Determination of colour by diffuse
reflectance —
Part 2:
Outdoor daylight conditions (D65/10°)
1 Scope
This part of ISO 5631 specifies a method for measuring the colour of paper and board by the diffuse
reflectance method with the elimination of specular gloss.
It may be used to determine the colour of papers or boards that contain fluorescent whitening agents,
provided the UV content of the illumination on the test piece has been adjusted to conform to that in the
CIE standard illuminant D65, using a fluorescent reference standard with an assigned
CIE whiteness (D65/10°) value provided by an ISO/TC 6 authorized laboratory, as described in ISO 11475.
This part of ISO 5631 is not applicable to coloured papers or boards that incorporate fluorescent dyes or
pigments.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2469, Paper, board and pulps — Measurement of diffuse radiance factor
ISO 11475:2004, Paper and board — Determination of CIE whiteness, D65/10° (outdoor daylight)
CIE Publication 15:2004, Colorimetry, 3rd ed.
ASTM E 308-06, Standard Practice for Computing the Colors of Objects by Using the CIE System
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
radiance factor
β
ratio of the radiance of a surface element of a body in the direction delimited by a given cone, with its apex at
the surface element, to that of the perfect reflecting diffuser under the same conditions of illumination
NOTE For fluorescent (luminescent) materials, the total radiance factor, β, is the sum of two portions, the reflected
radiance factor, β , and the luminescent radiance factor, β , so that β = β + β .
S L S L
For non-fluorescent materials, the reflected radiance factor, β , is numerically equal to the reflectance factor, R.
S
© ISO 2008 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5631-2:2008(E)
3.2
intrinsic radiance factor
R
∞
radiance factor of a layer or pad of material thick enough to be opaque, such that increasing the thickness of
the pad by doubling the number of sheets results in no change in the measured radiance factor
NOTE The ratio is often expressed as a percentage.
3.3
reflectance factor
R
ratio of the radiation reflected by a surface element of a body in the direction delimited by a given cone with its
apex at the surface element to that of the perfect reflecting diffuser under the same conditions of illumination
NOTE 1 The ratio is often expressed as a percentage.
NOTE 2 The reflectance factor is influenced by the backing if the body is translucent.
3.4
intrinsic reflectance factor
R
∞
reflectance factor of a layer or pad of material thick enough to be opaque, such that increasing the thickness
of the pad by doubling the number of sheets results in no change in the measured reflectance factor
NOTE The reflectance factor of a non-opaque sheet is dependent on the background and is not a material property.
3.5
tristimulus values
X , Y , Z
10 10 10
amounts of the three reference colour stimuli, in a given chromatic system, required to match the stimulus
considered
NOTE 1 In this part of ISO 5631, the CIE standard illuminant D65 and the CIE 1964 (10°) standard observer are used
to define the trichromatic system.
NOTE 2 The subscript 10 is applied to conform to the CIE convention that tristimulus values have the subscript 10
when the CIE 1964 (10°) standard observer is used.
3.6
CIELAB colour space
three-dimensional, approximately uniform colour space, produced by plotting, in rectangular coordinate
L*, a*, b*, quantities defined by the equations given in Clause 9
NOTE The quantity L* is a measure of the lightness of the test piece, where L* = 0 corresponds to black and L* = 100
is defined by the perfect reflecting diffuser. Visually, the quantities a* and b* represent respectively the red-green and
yellow-blue axes in colour space, such that
+a* is a measure of the degree of redness of the test piece,
−a* is a measure of the degree of greenness of the test piece,
+b* is a measure of the degree of yellowness of the test piece,
−b* is a measure of the degree of blueness of the test piece.
If both a* and b* are equal to zero, the test piece is grey.
2 © ISO 2008 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5631-2:2008(E)
4 Principle
The light reflected from a sample under specified conditions is analysed either by a tristimulus-filter
colorimeter or by an abridged spectrophotometer, and the colour coordinates are then calculated for D65/10°
conditions.
5 Apparatus
5.1 Reflectometer.
5.1.1 Reflectometer, having the geometric, spectral and photometric characteristics described in ISO 2469,
and calibrated in accordance with the provisions of ISO 2469.
If materials containing fluorescent whitening agents are to be measured, the reflectometer shall be equipped
with a radiation source having an adequate UV-content control, adjusted to a UV condition corresponding to
the D65 standard illuminant by the use of a reference standard, as described in ISO 11475.
5.1.2 In the case of a filter reflectometer, a set of filters that, in conjunction with the optical characteristics of
the basic instrument, give overall responses equivalent to the CIE tristimulus values X, Y and Z of the
CIE 1964 standard colorimetric system of the test piece evaluated for the CIE illuminant D65.
In the case of a filter reflectometer, the radiation falling upon the test piece shall have a UV content
corresponding to that of the CIE standard illuminant D65.
5.1.3 In the case of an abridged spectrophotometer, the instrument shall have a function that permits
calculation of the CIE tristimulus values X, Y and Z of the CIE 1964 standard colorimetric system of the test
piece evaluated for the CIE standard illuminant D65, using the weighting functions given in Annex A.
In the case of
...
NORME ISO
INTERNATIONALE 5631-2
Première édition
2008-12-15
Papier et carton — Détermination de la
couleur par réflectance diffuse —
Partie 2:
Conditions de lumière du jour extérieure
(D65/10°)
Paper and board — Determination of colour by diffuse reflectance —
Part 2: Outdoor daylight conditions (D65/10°)
Numéro de référence
ISO 5631-2:2008(F)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 5631-2:2008(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5631-2:2008(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Principe. 3
5 Appareillage . 3
6 Échantillonnage et conditionnement. 4
7 Préparation des éprouvettes . 4
8 Mode opératoire . 5
9 Calcul . 5
9.1 Composantes trichromatiques CIE. 5
9.2 Coordonnées CIELAB . 5
9.3 Dispersion des résultats . 6
10 Expression des résultats . 6
11 Fidélité . 6
12 Rapport d'essai . 7
Annexe A (normative) Calcul des composantes trichromatiques . 8
Bibliographie . 11
© ISO 2008 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5631-2:2008(F)

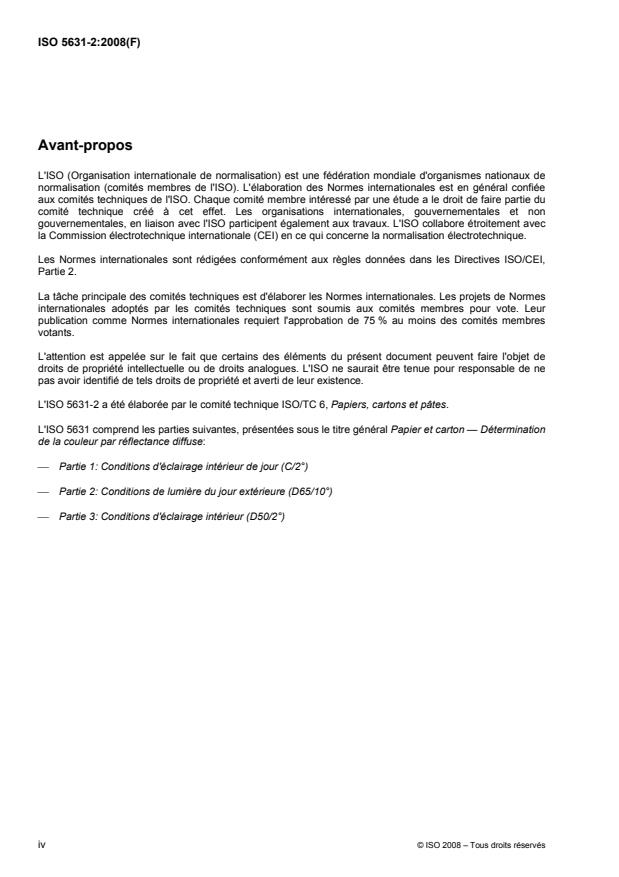

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 5631-2 a été élaborée par le comité technique ISO/TC 6, Papiers, cartons et pâtes.
L'ISO 5631 comprend les parties suivantes, présentées sous le titre général Papier et carton — Détermination
de la couleur par réflectance diffuse:
⎯ Partie 1: Conditions d'éclairage intérieur de jour (C/2°)
⎯ Partie 2: Conditions de lumière du jour extérieure (D65/10°)
⎯ Partie 3: Conditions d'éclairage intérieur (D50/2°)
iv © ISO 2008 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5631-2:2008(F)
Introduction
La couleur d'un objet est caractérisée uniquement par le biais d'un triplet de coordonnées de couleur telles
que les composantes trichromatiques de la CIE 1964 ou les coordonnées L*, a*, b* CIELAB 1976.
Outre les propriétés optiques de l'échantillon, les valeurs de telles coordonnées dépendent des conditions de
mesurage, notamment des caractéristiques spectrales et géométriques de l'instrument utilisé. Il convient donc
de lire la présente partie de l'ISO 5631 conjointement avec l'ISO 2469.
La présente partie de l'ISO 5631 décrit le mesurage et la description de couleur en termes d'illuminant CIE
D65 et d'observateur de référence (10°) CIE 1964. Le mesurage et la description de couleur analogues en
1)
fonction de l'illuminant CIE C et de l'observateur de référence (2°) CIE 1931 sont décrits dans l'ISO 5631-1 .
L'ISO 5631-3 décrit le mesurage et la description de couleur en termes d'illuminant CIE D50 et d'observateur
de référence (2°) CIE 1931. Cette méthode s'applique en particulier au domaine des arts graphiques, dans les
cas où le client souhaite effectuer des mesurages dans ces conditions d'illuminant/observateur. Le choix des
conditions relatives à l'illuminant est important lorsqu'il s'agit de déterminer les coordonnées de couleurs de
papiers blancs contenant un agent d'azurage fluorescent. Dans l'ISO 5631-1, la teneur en UV de l'éclairage
est très inférieure, avoisinant les niveaux d'UV rencontrés dans des conditions d'observation en intérieur.
1) À publier.
© ISO 2008 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5631-2:2008(F)
Papier et carton — Détermination de la couleur par réflectance
diffuse —
Partie 2:
Conditions de lumière du jour extérieure (D65/10°)
1 Domaine d'application
La présente partie de l'ISO 5631 spécifie une méthode pour mesurer la couleur du papier et du carton par la
méthode de la réflectance diffuse avec élimination du brillant spéculaire.
Elle peut être utilisée pour déterminer la couleur de papiers ou de cartons contenant des agents d'azurage
fluorescents, à condition que la teneur en UV de l'éclairage sur l'éprouvette ait été ajustée de manière à être
conforme à celle de l'illuminant normalisé CIE D65, à l'aide d'un étalon de référence fluorescent présentant un
degré de blancheur CIE (D65/10°) fourni par un laboratoire agréé par l'ISO/TC 6, tel que décrit dans
l'ISO 11475.
La présente partie de l'ISO 5631 ne s'applique pas aux papiers et aux cartons colorés contenant des
colorants ou des pigments fluorescents.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2469, Papier, carton et pâtes — Mesurage du facteur de luminance énergétique diffuse
ISO 11475:2004, Papier et carton — Détermination du degré de blanc CIE, D65/10° (lumière du jour
extérieure)
e
Publication CIE 15:2004, Colorimétrie, 3 édition
ASTM E308-06, Standard Practice for Computing the Colors of Objects by Using the CIE System
© ISO 2008 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5631-2:2008(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
facteur de luminance énergétique
β
rapport de la luminance énergétique en un élément de surface d'un corps dans la direction délimitée par un
cône donné dont le sommet se trouve au niveau de l'élément de surface, à la luminance énergétique du
diffuseur parfait par réflexion, dans les mêmes conditions d'éclairage
NOTE Pour les matériaux fluorescents (luminescents), le facteur de luminance énergétique totale, β, est la somme
de deux grandeurs, le facteur de luminance énergétique par réflexion, β , et le facteur de luminance énergétique par
S
luminescence, β , de sorte que β = β + β .
L S L
Pour les matériaux non fluorescents, la valeur du facteur de luminance énergétique par réflexion, β , est numériquement
S
égale à celle du facteur de réflectance, R.
3.2
facteur de luminance énergétique intrinsèque
R
∞
facteur de luminance énergétique d'une couche ou d'une liasse de matériau suffisamment épaisse pour être
opaque, telle que l'augmentation de l'épaisseur de la liasse par doublement du nombre de feuilles la
constituant, n'engendre aucune modification du facteur de luminance énergétique mesuré
NOTE Ce facteur est souvent exprimé sous forme de pourcentage.
3.3
facteur de réflectance
R
rapport du rayonnement réfléchi par un élément de surface d'un corps dans la direction délimitée par un cône
donné dont le sommet se trouve au niveau de l'élément de surface, au rayonnement réfléchi par le diffuseur
parfait par réflexion dans les mêmes conditions d'éclairage
NOTE 1 Ce facteur est souvent exprimé sous forme de pourcentage.
NOTE 2 Le fond a une incidence sur le facteur de réflectance si le corps est translucide.
3.4
facteur de réflectance intrinsèque
R
∞
facteur de réflectance d'une couche ou d'une liasse de matériau suffisamment épaisse pour être opaque,
c'est-à-dire que l'augmentation de l'épaisseur de la liasse par doublement du nombre de feuilles la constituant
n'engendre aucune modification du facteur de réflectance mesuré
NOTE Le facteur de réflectance d'une feuille non opaque dépend du fond et n'est pas une propriété du matériau.
3.5
composantes trichromatiques
X , Y , Z
10 10 10
quantités des trois stimuli de couleur de référence, dans un système chromatique donné, nécessaires pour
correspondre à la couleur du stimulus considéré
NOTE 1 Dans la présente partie de l'ISO 5631, l'observateur de référence (10°) CIE 1964 et l'illuminant normalisé
CIE D65 sont utilisés pour définir le système trichromatique.
NOTE 2 L'indice 10 est appliqué pour assurer la conformité à la convention CIE qui stipule que les composantes
trichromatiques sont accompagnées de l'indice 10 lorsque l'observateur de référence (10°) CIE 1964 est utilisé.
2 © ISO 2008 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5631-2:2008(F)
3.6
espace chromatique CIELAB
espace chromatique à trois dimensions approximativement uniforme, obtenu en portant en coordonnées
rectangulaires les grandeurs L*, a*, b* définies par les équations données dans l'Article 9
NOTE La grandeur L* est une mesure de la clarté de l'éprouvette, où L* = 0 correspond au noir et L* = 100 est
définie par le diffuseur parfait par réflexion. Visuellement, les grandeurs a* et b* représentent respectivement les axes
rouge-vert et jaune-bleu de l'espace chromatique, de telle sorte que:
+a* est une mesure de la composante monochromatique rouge de l'éprouvette,
−a* est une mesure de la composante monochromatique verte de l'éprouvette,
+b* est une mesure de la composante monochromatique jaune de l'éprouvette,
−b* est une mesure de la composante monochromatique bleue de l'éprouvette.
Si a* et b* sont tous les deux égaux à zéro, l'éprouvette est grise.
4 Principe
La lumière réfléchie par un échantillon dans des conditions spécifiées est analysée par un colorimètre à filtre
trichromatique ou par un spectrophotomètre continu, et les coordonnées de couleur sont ensuite calculées
pour les conditions D65/10°.
5 Appareillage
5.1 Réflectomètre.
5.1.1 Réflectomètre, ayant les caractéristiques géométriques, spectrales et photométriques décrites dans
l'ISO 2469 et étalonné conformément aux dispositions de l'ISO 2469.
Si des matériaux contenant des agents d'azurage fluorescents doivent être mesurés, le réflectomètre doit être
équipé d'une source de rayonnement avec un contrôle adéquat de la teneur en UV réglée sur une condition
d'UV correspondant à l'illuminant normalisé D65 à l'aide d'un étalon de référence, tel que décrit dans
l'ISO 11475.
5.1.2 Ensemble de filtres, dans le cas d'un réflectomètre à filtre, qui conjointement aux caractéristiques
optiques de l'appareil de base, donnent des réponses globales équivalant aux composantes trichromatiques
CIE X, Y et Z du système de référence colorimétrique CIE 1964 de l'éprouvette évaluée pour l'illuminant
CIE D65.
Dans le cas d'un réflectomètre à filtre, le rayonnement tombant sur l'éprouvette doit avoir une teneur en UV
correspondant à celle de l'illuminant normalisé CIE D65.
5.1.3 Fonction permettant de calculer les composantes trichromatiques X, Y et Z du système de
référence colorimétrique CIE 1964, évaluées pour l'éprouvette avec l'illuminant CIE D65 en utilisant les
facteurs de pondération figurant dans l'Annexe A, dans le cas d'un spectrophotomètre continu.
Dans le cas d'un spectrophotomètre continu, l'appareil doit être équipé d'un filtre réglable ayant une longueur
d'onde de coupure de 395 nm ou d'un système équivalent; ce filtre doit être réglé ou le système doit êt
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
