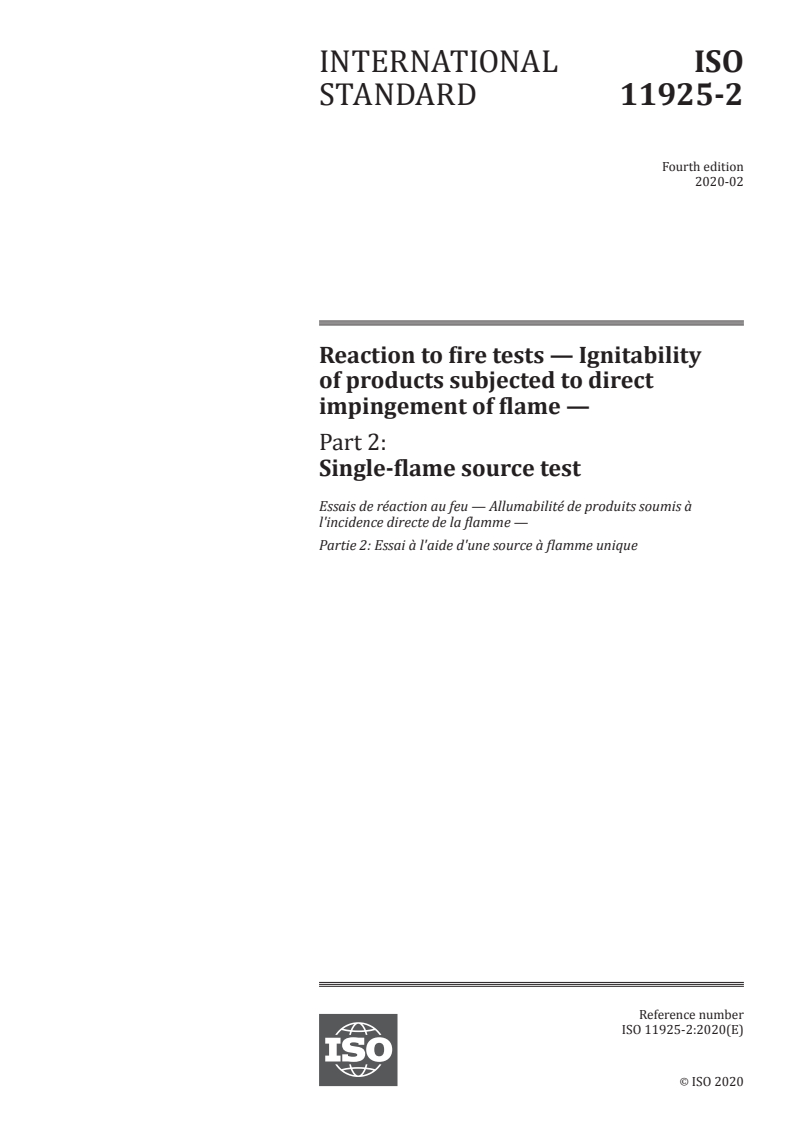

ISO 11925-2:2020

NORME ISO
INTERNATIONALE 11925-2
Quatrième édition
2020-02
Essais de réaction au feu —
Allumabilité de produits soumis à
l'incidence directe de la flamme —
Partie 2:
Essai à l'aide d'une source à flamme
unique
Reaction to fire tests — Ignitability of products subjected to direct
impingement of flame —
Part 2: Single-flame source test
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

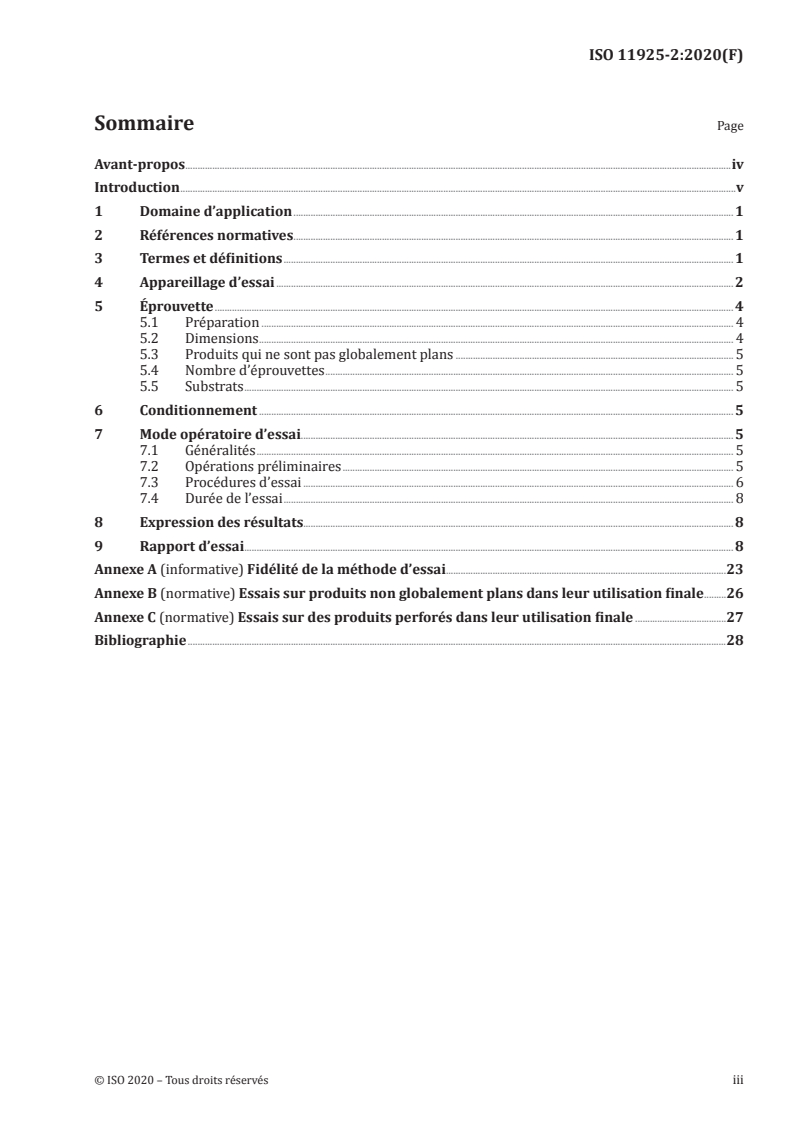

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Appareillage d’essai . 2
5 Éprouvette . 4
5.1 Préparation . 4
5.2 Dimensions . 4
5.3 Produits qui ne sont pas globalement plans . 5
5.4 Nombre d’éprouvettes . 5
5.5 Substrats . 5
6 Conditionnement . 5
7 Mode opératoire d’essai. 5
7.1 Généralités . 5
7.2 Opérations préliminaires . 5
7.3 Procédures d’essai . 6
7.4 Durée de l’essai . 8
8 Expression des résultats. 8
9 Rapport d’essai . 8
Annexe A (informative) Fidélité de la méthode d’essai.23
Annexe B (normative) Essais sur produits non globalement plans dans leur utilisation finale .26
Annexe C (normative) Essais sur des produits perforés dans leur utilisation finale .27
Bibliographie .28

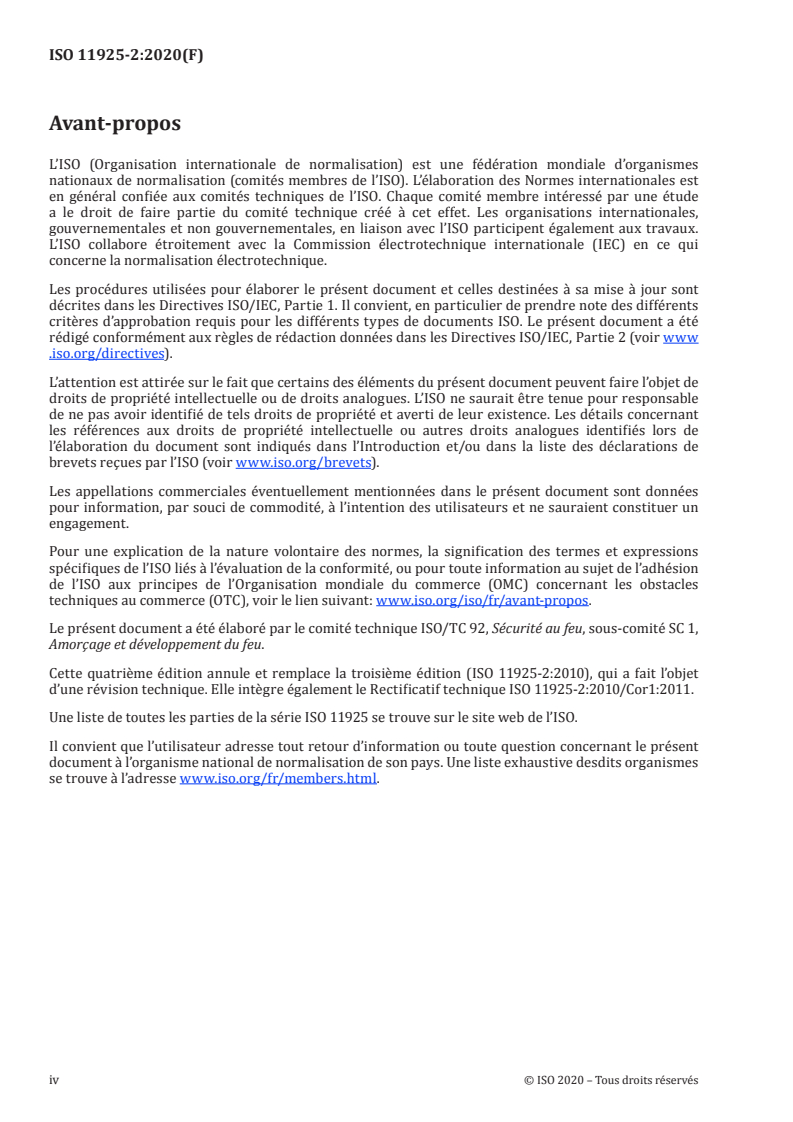

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 92, Sécurité au feu, sous-comité SC 1,
Amorçage et développement du feu.
Cette quatrième édition annule et remplace la troisième édition (ISO 11925-2:2010), qui a fait l’objet
d’une révision technique. Elle intègre également le Rectificatif technique ISO 11925-2:2010/Cor1: 2011.
Une liste de toutes les parties de la série ISO 11925 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés

Introduction
La présente méthode d’essai au feu a été mise au point pour définir les performances de réaction au
feu de produits. La méthode spécifie un essai permettant de déterminer l’allumabilité des produits par
incidence directe d’une petite flamme sous éclairement énergétique nul en utilisant des éprouvettes en
position verticale.
Bien que la méthode soit conçue pour évaluer l’allumabilité, elle est traitée en mesurant la propagation
vers le haut d’une petite flamme sur la surface verticale d’une éprouvette après l’application d’une
petite flamme (taille adaptée) sur la surface ou sur les bords d’une éprouvette pendant 15 s ou 30 s.
La détermination de la production de gouttelettes/débris enflammés dépend de l’allumage ou non du
papier-filtre placé au-dessous de l’éprouvette.
NORME INTERNATIONALE ISO 11925-2:2020(F)
Essais de réaction au feu — Allumabilité de produits
soumis à l'incidence directe de la flamme —
Partie 2:
Essai à l'aide d'une source à flamme unique
1 Domaine d’application
Le présent document spécifie une méthode d’essai permettant de déterminer l’allumabilité des produits
par incidence directe d’une petite flamme sous éclairement énergétique nul en utilisant des éprouvettes
en position verticale.
L’Annexe A (informative) fournit des informations sur la fidélité de la méthode d’essai.
L’Annexe B (normative) fournit des informations concernant les essais sur produits non globalement
plans dans leur utilisation finale.
L’Annexe C (normative) fournit des informations concernant les essais sur des produits perforés dans
leur utilisation finale.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
EN 13238, Essais de réaction au feu des produits de construction — Modes opératoires de conditionnement
et règles générales de sélection des substrats
ISO 13943, Sécurité au feu — Vocabulaire
ISO 14697, Essais de réaction au feu — Lignes directrices sur le choix de subjectiles pour les produits du
bâtiment et du transport
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 13943 ainsi que les suivants,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
produit
matériau, élément ou composant sur lequel des informations sont requises
3.2
produit globalement plan
produit ayant l’une des caractéristiques suivantes:
a) une surface exposée plane;
b) une surface exposée plane avec une surface irrégulière dont les irrégularités sont uniformément
réparties sur la surface exposée à condition que:
— au moins 50 % de la surface d’un carré représentatif de 250 mm × 250 mm soient situés à moins
de 6 mm de profondeur d’un plan s’étendant sur les points les plus hauts de la surface exposée; ou
— pour les surfaces contenant des fissures, des fentes ou des trous, ceux-ci ne dépassent pas 6,5 mm
de largeur et 10 mm de profondeur, et que la somme des surfaces de ces fissures, fentes ou trous
à la surface ne représente pas plus de 30 % d’un carré représentatif de 250 mm × 250 mm de la
surface exposée
3.3
gouttelettes/débris enflammés
matière se séparant de l’éprouvette au cours du mode opératoire d’essai au feu et enflammant le papier-
filtre situé au-dessous de l’éprouvette
3.4
produit multicouches
produit composé de deux couches ou plus de différents matériaux, pouvant être substantiels et/ou non
substantiels
[SOURCE: EN 13501-1:2018-12, 3.1.5 et 3.1.6]
3.5
flamme persistante
persistance d’une flamme pendant plus de 3 s
3.6
allumage
présence de flammes persistantes
4 Appareillage d’essai
4.1 Local d’essai, fournissant un environnement à (23 ± 5) °C avec une humidité relative de
(50 ± 20) %.
NOTE On a constaté qu’un local partiellement obscurci permet de mieux percevoir les petites flammes en
surface.
4.2 Chambre de combustion, composée d’une enceinte constituée de plaques en acier inoxydable,
comportant des portes vitrées résistant à la chaleur pour permettre l’accès et l’observation au moins de
face et par un des côtés (voir Figure 1). La ventilation de l’enceinte doit être libre à travers la boîte de
section carrée, en acier inoxydable d’une hauteur de 50 mm et de 1,5 mm d’épaisseur et possédant une
ouverture de 25 mm × 25 mm située en bas de la chambre. Pour disposer d’une ventilation naturelle,
la chambre doit être droite sur des supports de 40 mm de hauteur qui créent un espace sur les faces
latérales de la chambre de combustion. La vitesse de l’air, mesurée sur l’axe central dans la cheminée
de la chambre de combustion, doit être de (0,7 ± 0,1) m/s, mesurée avec uniquement le brûleur pilote
allumé et avec la hotte de ventilation en marche. La chambre de combustion doit être située sous une
hotte correctement ventilée.
4.3 Source d’allumage, constituée d’un brûleur construit comme représenté à la Figure 2 et conçu
pour pouvoir être utilisé verticalement ou incliné à 45° par rapport à l’axe vertical. Le brûleur doit être
2 © ISO 2020 – Tous droits réservés

monté sur une plaque horizontale de manière à se déplacer facilement d’avant en arrière dans un plan
horizontal le long de l’axe médian de la chambre de combustion.
Le brûleur doit être muni d’une valve de réglage de précision pour assurer un contrôle précis de la
hauteur de flamme.
4.4 Combustible, composé de propane de qualité commerciale d’une pureté minimale de 95 %. La
pression du gaz doit se situer entre 10 kPa et 50 kPa afin d’obtenir la stabilité de la flamme, le brûleur
étant incliné à 45°.
4.5 Porte-éprouvette, composé de deux châssis en U en acier inoxydable. L’épaisseur des châssis doit
être de (5 ± 1) mm. Les dimensions d’un châssis doivent être telles que représentées à la Figure 3. Le
châssis doit être suspendu verticalement au support (voir 4.6 et Figure 7) de sorte que la face inférieure
de l’éprouvette soit directement exposée à la flamme le long de son axe médian et de ses bords (voir
Figure 8). Les deux moitiés du porte-éprouvette doivent être réunies par des vis ou des brides pour
empêcher le gauchissement de l’éprouvette.
Il est important que la technique de fixation utilisée permette de maintenir l’éprouvette pendant toute
la durée de l’essai.
NOTE Pour cela, l’utilisation de petites pointes d’environ 1 mm de longueur incorporées sur la surface du
châssis auquel l’éprouvette est fixée s’est avérée appropriée.
Pour les produits multicouches, un châssis d’essai typique tel que celui représenté à la Figure 4 doit
être utilisé lors de la réalisation de l’ensemble des essais supplémentaires spécifiés sur des éprouvettes
multicouches ayant une épaisseur supérieure à 10 mm, conformément à 7.3.3.2.3.
Pour le montage et la fixation d’un matériau en vrac, les éléments suivants s’appliquent:
a) un porte-éprouvette tel que représenté à la Figure 5 doit être utilisé;
b) lors de la préparation des éprouvettes de matériau en vrac, la surface doit être aussi régulière que
possible;
c) un treillis métallique tel que représenté à la Figure 6 doit être utilisé pour retenir l’éprouvette si le
matériau tombe du porte-éprouvette. Un fil métallique de 0,2 mm de diamètre doit être utilisé pour
former 11 rangées verticales en face de l’ouverture pour maintenir le matériau en vrac en place. Le
treillis métallique aura une forme de harpe;
d) si le matériau est un mélange de grains de différentes tailles, le dégagement des petites particules
sur la surface centrale ouverte ne justifie pas l’utilisation de la forme de harpe;
e) il est jugé suffisant d’effectuer les essais avec une application de la flamme en surface. Les essais
avec application de la flamme sur les bords sont inutiles.
4.6 Support, composé d’un socle vertical sur lequel est fixé le porte-éprouvette de manière à être
suspendu verticalement et à exposer le bord ouvert contenant l’éprouvette à la flamme du brûleur (voir
Figure 7).
La distance entre la face inférieure de l’éprouvette et le sommet de la plaque horizontale au-dessus de la
grille métallique doit être de (125 ± 10) mm pour les points d’allumage sur les bords et de (85 ± 10) mm
pour les points d’allumage en surface.
4.7 Dispositif de chronométrage, capable d’enregistrer le temps écoulé à la seconde près et devant
avoir une précision de 5 s sur 1 h.
0 0
4.8 Gabarit, composé d’une plaque métallique de 250 mm de longueur sur 90 mm de largeur.
() ()
−1 −1
4.9 Dispositifs de surveillance de la flamme
4.9.1 Dispositif de mesure de la hauteur de flamme, capable d’indiquer une hauteur de flamme
de 20 mm (voir Figure 9), lorsqu’il est placé en un point fixe du brûleur. La tolérance sur le dispositif de
mesure de la hauteur de flamme doit être de ±0,1 mm.
La hauteur de flamme doit être mesurée depuis le bord supérieur du brûleur jusqu’à la pointe jaune de
la flamme. Le halo bleu extérieur de la flamme peut ne pas être pris en compte. Ce contrôle doit être
effectué avant de soumettre chaque éprouvette à l’essai.
4.9.2 Cale du brûleur pour le point d’allumage sur le bord, amovible, de 16 mm de longueur, qui
peut être montée sur l’orifice du brûleur afin de contrôler la distance le séparant du point préétabli de
contact de la flamme sur l’éprouvette (voir Figure 10).
4.9.3 Cale du brûleur pour le point d’allumage en surface, conique amovible, qui peut être montée
sur l’orifice du brûleur pour contrôler la distance fixe de 5 mm entre le bord du brûleur et la surface de
l’éprouvette (voir Figure 11).
4.10 Anémomètre, anémomètre thermique ayant une précision de ±0,1 m/s, pour mesurer la vitesse de
circulation de l’air dans l’orifice supérieur de sortie de la chambre de combustion (voir 4.2 et Figure 1).
4.11 Papier-filtre et plateau. Le papier doit être constitué de papier-filtre neuf non teinté ayant une
masse surfacique de (75 ± 15) g/m et une teneur en cendres inférieure à 0,1 %. Le plateau doit avoir des
dimensions de 100 mm × 50 mm et une profondeur de 10 mm, et être réalisé en feuille d’aluminium. Il
est placé sous le porte-éprouvette et remplacé après chaque essai.
4.12 Appareillage permettant d’observer la face arrière de l’éprouvette. Pour certains matériaux,
il est parfois nécessaire d’observer la flamme sur la face arrière de l’éprouvette ainsi que sur la face
exposée.
Des dispositions doivent donc être prises pour permettre à l’opérateur de voir simultanément les
deux faces de l’éprouvette. Pour cela, il est permis de placer un miroir de façon à pouvoir surveiller
la face arrière de l’éprouvette. Le miroir ne doit pas être placé au-dessus de l’éprouvette afin d’éviter
de perturber la circulation de l’air. La conception et l’emplacement du miroir doivent être adaptés à la
construction de l’équipement et à l’éclairage ambiant disponible. Le résultat observé sur la face arrière
doit être traité comme s’il était observé sur la face avant.
5 Éprouvette
5.1 Préparation
L’éprouvette doit être découpée dans un échantillon représentatif du produit à soumettre à l’essai en
utilisant les gabarits spécifiés en 4.8.
5.2 Dimensions
+2 +2
Les éprouvettes doivent mesurer 250 mm de longueur par 90 mm de largeur.
() ()
−2 −2
Les éprouvettes dont l’épaisseur est normalement inférieure ou égale à 60 mm doivent être soumises à
l’essai sur toute leur épaisseur. Les éprouvettes dont l’épaisseur est normalement supérieure à 60 mm
doivent être ramenées à une épaisseur de 60 mm en découpant la surface non exposée. S’il est nécessaire
de réduire ainsi les dimensions de l’éprouvette, la surface coupée ne doit pas être exposée à la flamme.
Pour les produits qui sont normalement fabriqués dans des dimensions inférieures à celles de
l’éprouvette pour essai, une éprouvette aux dimensions appropriées doit être spécifiquement fabriquée
pour l’essai.
4 © ISO 2020 – Tous droits réservés

5.3 Produits qui ne sont pas globalement plans
Lorsque le produit n’est pas un produit globalement plan, les éprouvettes peuvent être soumises à
l’essai dans la forme correspondant à leur utilisation finale (par exemple, isolation des canalisations). Le
produit doit être fourni dans son intégralité ou sous forme d’éprouvettes ayant chacune une longueur
de 250 mm.
5.4 Nombre d’éprouvettes
5.4.1 Pour chaque condition d’exposition, au moins six éprouvettes représentatives du produit doivent
être soumises à l’essai. Trois éprouvettes doivent être découpées dans la longueur et trois autres dans la
largeur.
5.4.2 Si un produit soumis à l’essai est asymétrique dans son épaisseur et qu’en pratique, chacune des
faces peut être exposée à une source d’allumage, soumettre deux éprouvettes à l’essai sur chaque face
afin de trouver le point d’allumage critique. Pour le point d’allumage critique, une série complète d’essais
doit être réalisée.
5.4.3 Lorsque la surface d’un produit présente des zones incontestablement différentes, mais que
chacune de ces zones peut être conforme aux caractéristiques de surface de produits globalement plans,
deux essais doivent être effectués au niveau de chaque point d’allumage. Le point d’allumage critique
doit être trouvé. Pour le point d’allumage critique, une série complète d’essais doit être réalisée.
5.4.4 En cas d’installation d’un produit ayant des bords recouverts mais pouvant également être
utilisé sans protection des bords, les essais doivent être effectués sur des éprouvettes recouvertes et non
recouvertes.
5.5 Substrats
Lorsqu’un substrat est utilisé, il doit être choisi conformément à l’ISO 14697 ou à l’EN 13238.
Lors de la préparation des éprouvettes, veiller à exposer le bord inférieur des matériaux appliqués
sur les substrats car, dans la pratique, le substrat peut s’étendre au-delà de la partie inférieure du
matériau à soumettre à l’essai et ne pas être lui-même soumis à exposition des bords. Il convient que la
configuration de l’éprouvette reflète les aspects pratiques tels que le type de substrat et la fixation au
substrat.
NOTE Des conseils supplémentaires sur l’utilisation des substrats sont disponibles dans toute norme de
produit correspondante.
6 Conditionnement
Les éprouvettes et le papier-filtre doivent être conditionnés conformément à l’EN 13238.
7 Mode opératoire d’essai
7.1 Généralités
Deux durées d’application de la flamme sont disponibles, 15 s ou 30 s, en fonction des spécifications du
demandeur. L’essai commence au moment de l’application de la flamme.
7.2 Opérations préliminaires
7.2.1 Contrôler la vitesse requise du flux d’air dans la cheminée de la chambre de combustion (voir 4.2).
7.2.2 Retirer l’ensemble de six éprouvettes ainsi que le papier-filtre de l’environnement de
conditionnement et les soumettre à l’essai dans les 30 min qui suivent. Si nécessaire, l’éprouvette peut
être transférée de la chambre de conditionnement à l’appareillage d’essai dans un conteneur hermétique.
7.2.3 Fixer l’éprouvette dans le porte-éprouvette de sorte que les châssis du porte-éprouvette
recouvrent une extrémité et les deux côtés, et de sorte que l’extrémité exposée soit à 30 mm de l’extrémité
du châssis (voir Figures 3 à 6).
NOTE L’opérateur peut juger utile de marquer le por
...
