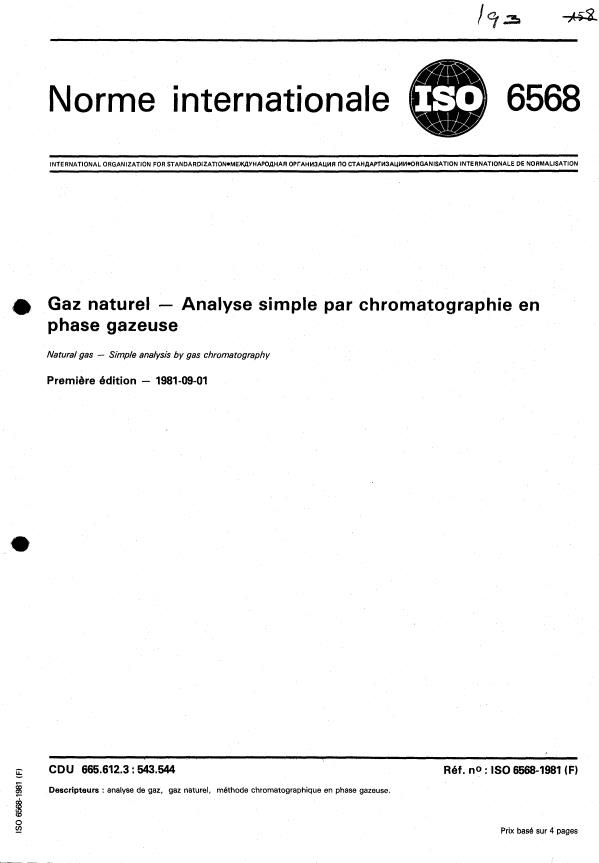

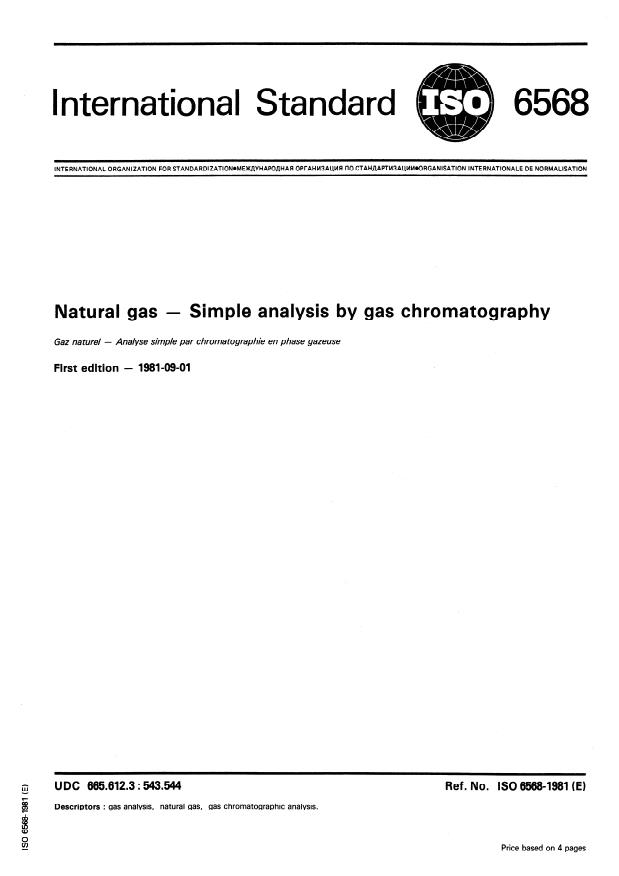

ISO 6568:1981

Norme internationale @ 6568
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlONoME~YHAPDIIHAfl OPrAHM3AllMfl no CTAHIIAPTM3AUMM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Gaz naturel - Analyse simple par chromatographie en
-j,
phase gazeuse
Natural gas - Simple analysis by gas chromatography
Première édition - 1981-09-01
G: - CDU 666.612.3:543.544 Réf. no : IS0 6568-1981 (FI
Descripteurs : analyse de gaz, gaz naturel, méthode chromatographique en phase gazeuse.
fi
Prix basé sur 4 pages

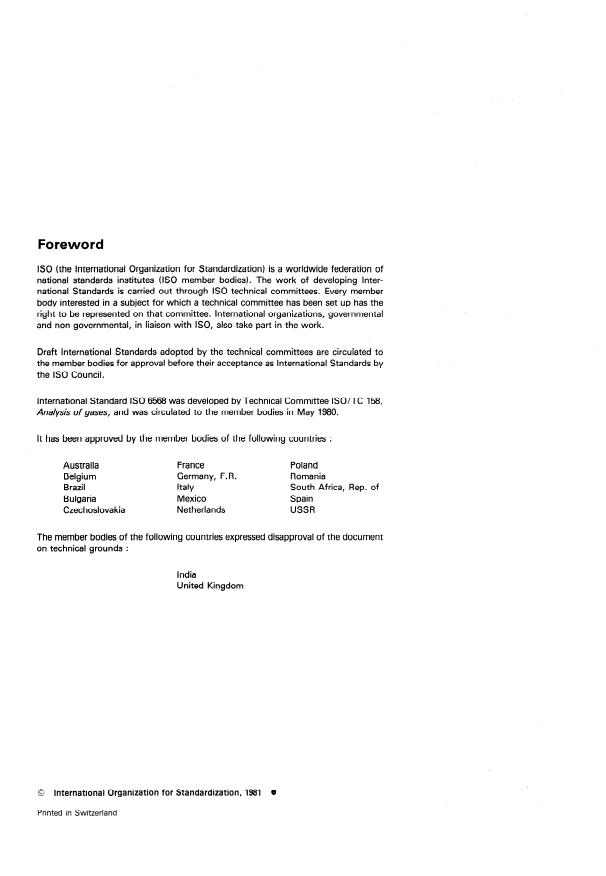

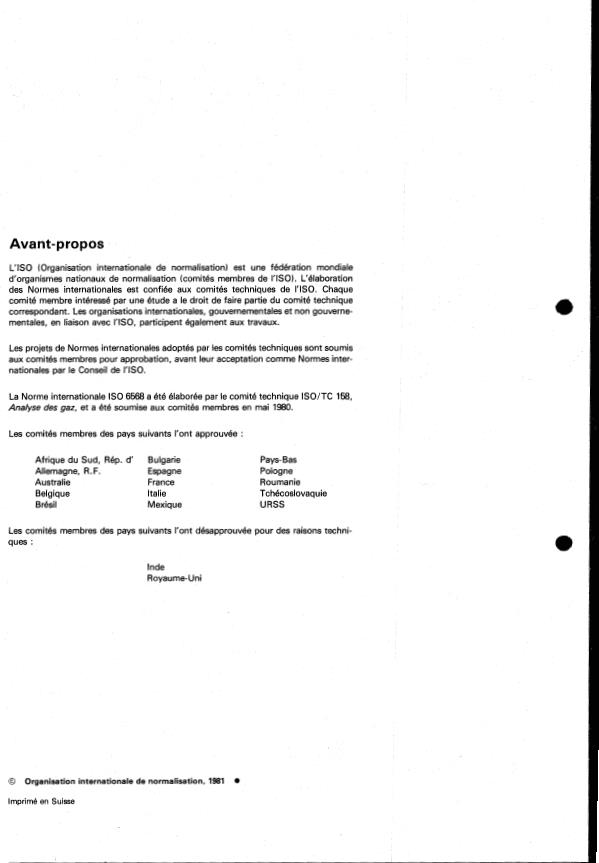

Avant-propos
VISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L‘élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne- c
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale IS0 6568 a été élaborée par le comité technique ISO/TC 158,
Analyse des gaz, et a été soumise aux comites membres en mai 1980.
Les comités membres des pays suivants l‘ont approuvée :
Afrique du Sud, Rép. d‘ Bulgarie Pays-Bas
Allemagne, R.F. Espagne Pologne
France Roumanie
Australie
Italie Tchécoslovaquie
Belgique
Brésil Mexique URSS
Les comités membres des pays suivants l’ont désapprouvée pour des raisons techni-
ques :
O
Inde
Royaume-Uni
O Organisation internationale de normalisation, 1981 O
imprimé en Suisse
~ __~
NORME INTERNATIONALE IS0 6568-1981 (F)

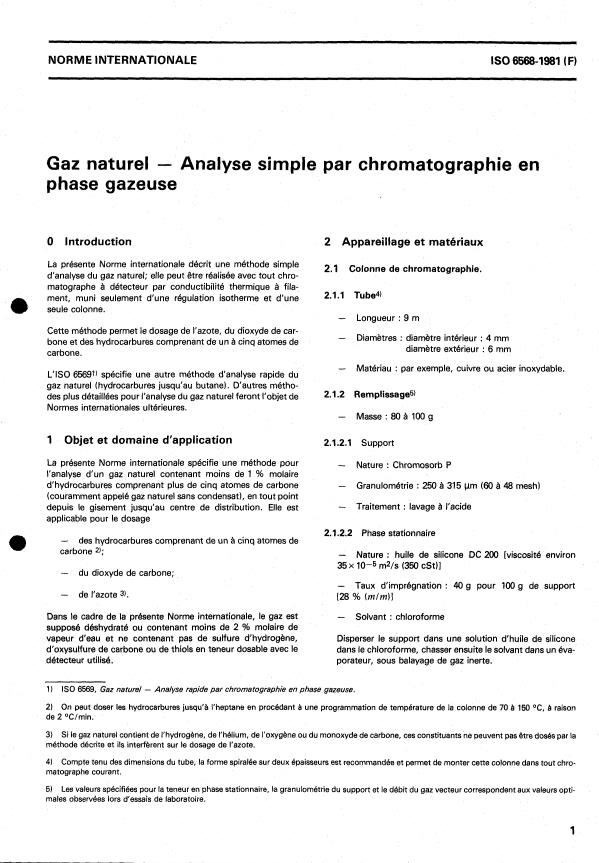

Gaz naturel - Analyse simple par chromatographie en
phase gazeuse
O Introduction
2 Appareillage et matériaux
La présente Norme internationale décrit une méthode simple
2.1 Colonne de chromatographie.
d'analyse du gaz naturel; elle peut être réalisée avec tout chro-
matographe à détecteur par conductibilité thermique à fila-
2.1.1 Tube41
ment, muni seulement d'une régulation isotherme et d'une
0 seule colonne.
- Longueur : 9 m
le dosage de l'azote, du dioxyde de car-
Cette méthode permet
-
Diamètres : diamètre intérieur : 4 mm
bone et des hydrocarbures comprenant de un à cinq atomes de
diamètre extérieur : 6 mm
carbone.
-
Matériau : par exemple, cuivre ou acier inoxydable.
65691) spécifie une autre méthode d'analyse rapide du
L'ISO
gaz naturel (hydrocarbures jusqu'au butane). D'autres métho-
2.1.2 Remplissages)
des plus détaillées pour l'analyse du gaz naturel feront l'objet de
Normes internationales ultérieures.
-
Masse : 80 à 100 g
1 Objet et domaine d'application
2.1.2.1 Support
La présente Norme internationale spécifie une méthode pour
- Nature : Chromosorb P
l'analyse d'un gaz naturel contenant moins de 1 % molaire
-
d'hydrocarbures comprenant plus de cinq atomes de carbone Granulométrie : 250 à 315 pm (60 à 48 mesh)
(couramment appelé gaz naturel sans condensat), en tout point
- Traitement : lavage à l'acide
depuis le gisement jusqu'au centre de distribution. Elle est
le dosage
applicable pour
2.1.2.2 Phase stationnaire
-
des hydrocarbures comprenant de un à cinq atomes de
carbone 2);
- Nature : huile de silicone DC 200 [viscosité environ
35 x 10-5 m2/s (350 cStil
- du dioxyde de carbone;
- Taux d'imprégnation : 40 g
pour 100 g de support
- de l'azote 3).
[28 % (m/m)l
Dans le cadre de la présente Norme internationale, le gaz est - Solvant : chloroforme
supposé déshydraté ou contenant moins de 2 % molaire de
vapeur d'eau et ne contenant pas de sulfure d'hydrogène, Disperser le support dans une solution d'huile de silicone
d'oxysulfure de carbone ou de thiols en teneur dosable avec le dans le chloroforme, chasser ensuite le solvant dans un éva-
détecteur utilisé. porateur, sous balayage de gaz inerte.
1) IS0 6569, Gaz naturel - Analyse rapide par chromatographie en phase gazeuse.
2) On peut doser les hydrocarbures jusqu'à I'heptane en procédant à une programmation de température de la colonne de 70 à 150 OC, à raison
de 2 OClmin.
3) Si le gaz naturel contient de l'hydrogène, de l'hélium, de l'oxygène ou du monoxyde de carbone, ces constituants ne peuvent pas être dosés par la
méthode décrite et ils interfèrent sur le dosage de l'azote.
4) Compte tenu des dimensions du tube, la forme spiralée sur deux épaisseurs est recommandée et permet de monter cette colonne dans tout chro-
matographe courant.
5) Les valeurs spécifiées pour la teneur en phase stationnaire, la granulométrie du support et le débit du gaz vecteur correspondent aux valeurs opti-
males observées lors d'essais de laboratoire.
IS0 6568-1981 (FI

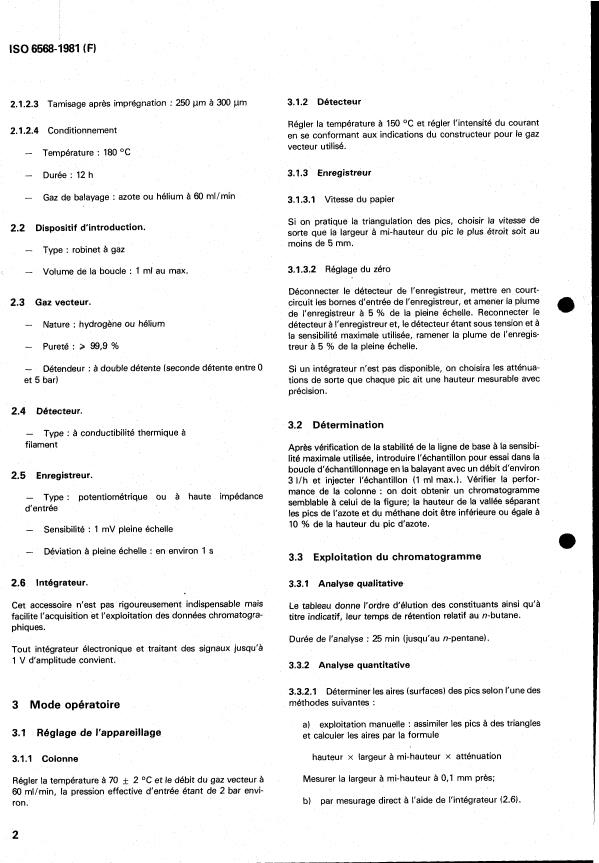

2.1.2.3 Tamisage après imprégnation : 250 pm à 300 pm 3.1.2 Détecteur
Régler la température à 150 OC et régler l'intensité du courant
2.1.2.4 Conditionnement
en se conformant aux indications du constructeur pour le gaz
vecteur utilisé.
- Température : 180 OC
- Durée : 12 h 3.1.3 Enregistreur
- Gaz de balayage : azote ou hélium à 60 ml/min 3.1.3.1 Vitesse du papier
Si on pratique la triangulation des pics, choisir la vitesse de
2.2 Dispositif d'introduction.
sorte que la largeur à mi-hauteur du pic le plus étroit soit au
5 mm.
moins de
-
Type : robinet à gaz
- Volume de la boucle : 1 ml au max. 3.1.3.2 Réglage
...
