ISO 9523:2019
(Main)Touring ski-boots for adults - Interface with touring ski-bindings - Requirements and test methods
Touring ski-boots for adults - Interface with touring ski-bindings - Requirements and test methods
This document specifies the dimensions and characteristics of the interface, requirements, test methods, and marking of ski-boots with a rigid sole (see 3.5) which are used with current systems of touring ski-bindings with attachment at the boot toe and boot heel, the proper release function of which depends on the dimensions and design of the interfaces. For ski-binding systems that function irrespective of the sole shape or that have different requirements for the sole dimensions, it is not always necessary for the ski-boot soles to comply with this document in order to achieve the desired degree of safety. This document is applicable to ski-boots of sizes 15,0 and larger in the Mondopoint system (see Annex A). It is applicable to rigid touring boots. Boots with softer shells like Telemark boots are excluded as they do not have the necessary shell stability to act as part of the release systems.
Chaussures de ski de randonnée pour adultes — Zone de contact avec les fixations de skis de randonnée — Exigences et méthodes d'essai
Le présent document spécifie les dimensions et les caractéristiques de la zone de contact ainsi que les exigences, les méthodes d'essai et le marquage des chaussures de ski à semelle rigide (voir 3.5) utilisés avec les systèmes actuels de fixation des skis de randonnée, situés à l'avant et au talon de la chaussure et dont le bon déclenchement dépend des dimensions et de la conception des zones de contact. Pour les systèmes de fixation dont le fonctionnement est indépendant de la forme de la semelle ou dont les exigences de dimensions de la semelle sont différentes, il n'est pas toujours nécessaire que les semelles de chaussures de ski soient conformes au présent document pour garantir le niveau de sécurité recherché. Le présent document s'applique aux chaussures de ski de pointure 15,0 et plus dans le système Mondopoint (voir Annexe A). Il s'applique aux chaussures de ski de randonnée rigides. Il ne concerne pas les chaussures ayant une coque plus souple telles que les chaussures Telemark, car leur coque n'est pas suffisamment stable pour générer une action au sein des systèmes de déclenchement.
General Information
Relations
Frequently Asked Questions
ISO 9523:2019 is a standard published by the International Organization for Standardization (ISO). Its full title is "Touring ski-boots for adults - Interface with touring ski-bindings - Requirements and test methods". This standard covers: This document specifies the dimensions and characteristics of the interface, requirements, test methods, and marking of ski-boots with a rigid sole (see 3.5) which are used with current systems of touring ski-bindings with attachment at the boot toe and boot heel, the proper release function of which depends on the dimensions and design of the interfaces. For ski-binding systems that function irrespective of the sole shape or that have different requirements for the sole dimensions, it is not always necessary for the ski-boot soles to comply with this document in order to achieve the desired degree of safety. This document is applicable to ski-boots of sizes 15,0 and larger in the Mondopoint system (see Annex A). It is applicable to rigid touring boots. Boots with softer shells like Telemark boots are excluded as they do not have the necessary shell stability to act as part of the release systems.
This document specifies the dimensions and characteristics of the interface, requirements, test methods, and marking of ski-boots with a rigid sole (see 3.5) which are used with current systems of touring ski-bindings with attachment at the boot toe and boot heel, the proper release function of which depends on the dimensions and design of the interfaces. For ski-binding systems that function irrespective of the sole shape or that have different requirements for the sole dimensions, it is not always necessary for the ski-boot soles to comply with this document in order to achieve the desired degree of safety. This document is applicable to ski-boots of sizes 15,0 and larger in the Mondopoint system (see Annex A). It is applicable to rigid touring boots. Boots with softer shells like Telemark boots are excluded as they do not have the necessary shell stability to act as part of the release systems.
ISO 9523:2019 is classified under the following ICS (International Classification for Standards) categories: 97.220.20 - Winter sports equipment. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 9523:2019 has the following relationships with other standards: It is inter standard links to ISO 9523:2023, ISO 9523:2015. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 9523:2019 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)

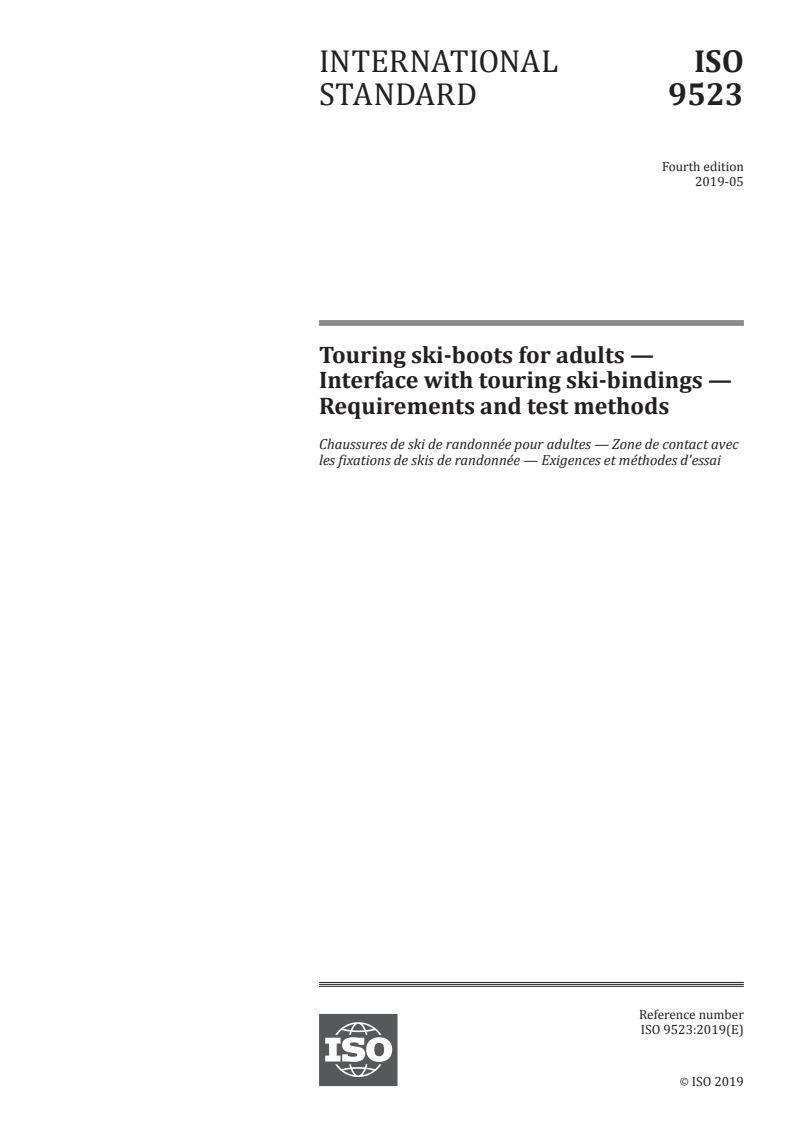

INTERNATIONAL ISO
STANDARD 9523
Fourth edition
2019-05
Touring ski-boots for adults —
Interface with touring ski-bindings —
Requirements and test methods
Chaussures de ski de randonnée pour adultes — Zone de contact avec
les fixations de skis de randonnée — Exigences et méthodes d'essai
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

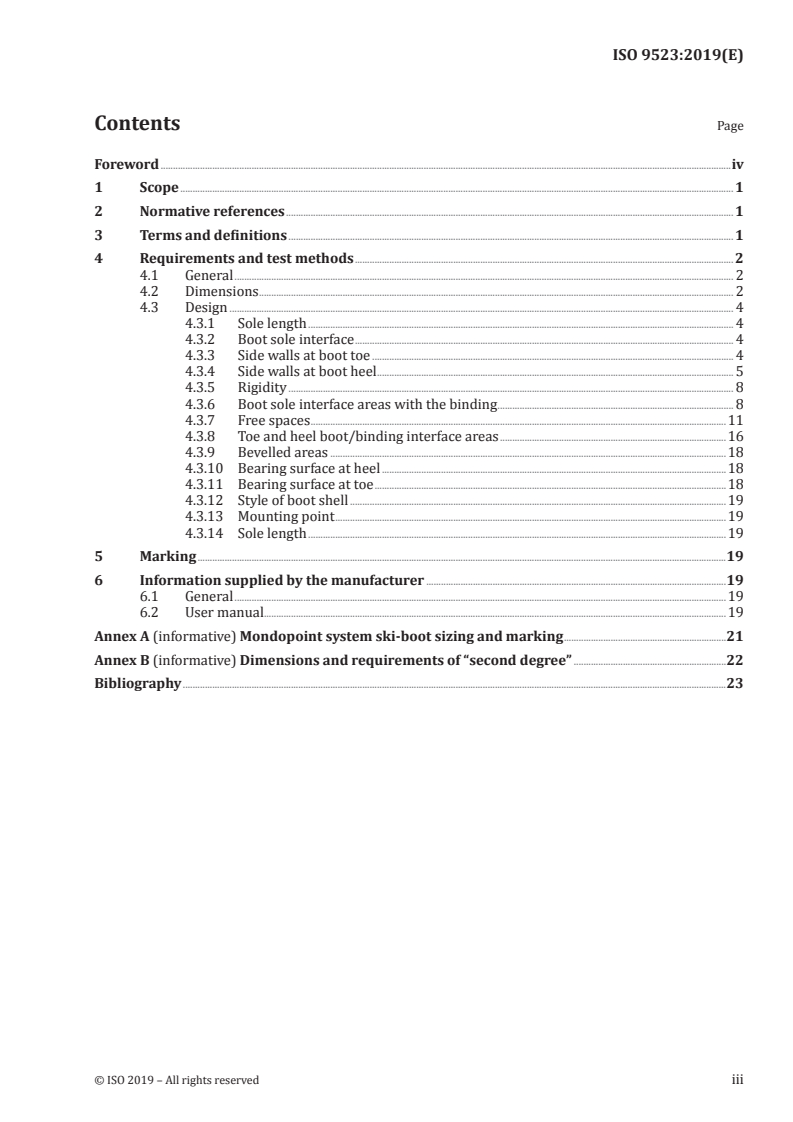

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Requirements and test methods . 2
4.1 General . 2
4.2 Dimensions . 2
4.3 Design . 4
4.3.1 Sole length . 4
4.3.2 Boot sole interface . 4
4.3.3 Side walls at boot toe . 4
4.3.4 Side walls at boot heel . 5
4.3.5 Rigidity . 8
4.3.6 Boot sole interface areas with the binding . 8
4.3.7 Free spaces .11
4.3.8 Toe and heel boot/binding interface areas .16
4.3.9 Bevelled areas .18
4.3.10 Bearing surface at heel .18
4.3.11 Bearing surface at toe .18
4.3.12 Style of boot shell .19
4.3.13 Mounting point .19
4.3.14 Sole length .19
5 Marking .19
6 Information supplied by the manufacturer .19
6.1 General .19
6.2 User manual .19
Annex A (informative) Mondopoint system ski-boot sizing and marking .21
Annex B (informative) Dimensions and requirements of “second degree” .22
Bibliography .23

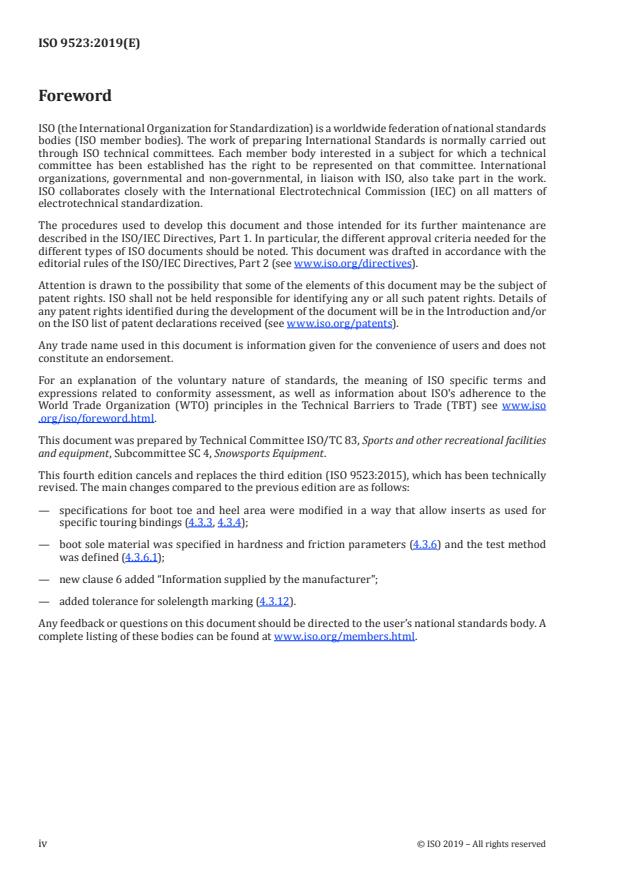

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 83, Sports and other recreational facilities
and equipment, Subcommittee SC 4, Snowsports Equipment.
This fourth edition cancels and replaces the third edition (ISO 9523:2015), which has been technically
revised. The main changes compared to the previous edition are as follows:
— specifications for boot toe and heel area were modified in a way that allow inserts as used for
specific touring bindings (4.3.3, 4.3.4);
— boot sole material was specified in hardness and friction parameters (4.3.6) and the test method
was defined (4.3.6.1);
— new clause 6 added “Information supplied by the manufacturer";
— added tolerance for solelength marking (4.3.12).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 9523:2019(E)
Touring ski-boots for adults — Interface with touring ski-
bindings — Requirements and test methods
1 Scope
This document specifies the dimensions and characteristics of the interface, requirements, test
methods, and marking of ski-boots with a rigid sole (see 3.5) which are used with current systems
of touring ski-bindings with attachment at the boot toe and boot heel, the proper release function of
which depends on the dimensions and design of the interfaces.
For ski-binding systems that function irrespective of the sole shape or that have different requirements
for the sole dimensions, it is not always necessary for the ski-boot soles to comply with this document
in order to achieve the desired degree of safety.
This document is applicable to ski-boots of sizes 15,0 and larger in the Mondopoint system (see
Annex A).
It is applicable to rigid touring boots. Boots with softer shells like Telemark boots are excluded as they
do not have the necessary shell stability to act as part of the release systems.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 527-1, Plastics — Determination of tensile properties — Part 1: General principles
ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and
extrusion plastics
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 868, Plastics and ebonite — Determination of indentation hardness by means of a durometer (Shore
hardness)
ISO 1183-(all parts), Plastics — Methods for determining the density of non-cellular plastics
ISO 2039-1, Plastics — Determination of hardness — Part 1: Ball indentation method
ISO 5355, Alpine ski-boots — Requirements and test methods
ISO 9462, Alpine ski-bindings — Requirements and test methods
ISO 13992, Alpine touring ski-bindings — Requirements and test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5355 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
interface area
part of the ski-boot intended to contact with the ski-binding
3.2
toe interface area
part of the ski-boot intended to contact with the ski-binding
3.3
heel interface area
part of the ski-boot intended to contact with the rear binding
3.4
free space
space intended to avoid contact between ski-boots and binding, especially during step in/step out
or release
3.5
rigid ski boot sole
ski boot sole which does not flex when walking
Note 1 to entry: See 4.3.5.1.
3.6
median plane
middle plane of the sole, longitudinal and perpendicular to the bearing surface
3.7
bearing surface
toe or heel surface of the boot sole which is in contact with a plane on which the boot is standing
3.8
ski-brake
device to stop the ski after release of the binding
4 Requirements and test methods
4.1 General
If no specific test methods are indicated, check the characteristics as appropriate (e.g. by measurement).
If not otherwise indicated, execute the testing under standard atmosphere 23/50, in accordance with
ISO 554, with ordinary tolerances.
4.2 Dimensions
The dimensions of the boot toe and heel shall correspond to Figure 1. Other boot dimensions need not
correspond to Figure 1.
Fundamentally, all dimensions shall be within the indicated tolerance. However, relevance to safety
varies in importance depending on the indicated dimensions.
Looking at several dimensions (see Annex B), deviations may be accepted, provided that the following
requirements are respected:
a) deviations remain exceptional;
b) deviations are small;
c) no limitations of function arise with all marketable and critical bindings;
2 © ISO 2019 – All rights reserved
d) tolerance is respected at the next possible chance (e.g. reconstruction of a tool).
The gauge (see Figure 1) shall be wider than the boot sole.
Dimensions in millimetres
Key
1 area where perpendicularity tolerance is valid
2 gauge
NOTE Shaded areas are those in which the tolerance of evenness and the dimensions 28 mm ± 3 mm and
32 mm ± 2 mm are valid.
Figure 1 — Dimensions of boot toe and heel
4.3 Design
4.3.1 Sole length
The sole lengths of the two ski-boots in a pair shall not differ by more than 2 mm.
4.3.2 Boot sole interface
The sole dimensions in the toe and heel boot binding interface areas shall be symmetrical about the
median plane within an admissible deviation of 1 mm.
There shall be no protrusion of the sole beyond the shell for the whole perimeter of the whole boot sole
interface areas.
The design of the toe and heel boot binding interface areas shall not negatively influence the function of
the binding.
4.3.3 Side walls at boot toe
The side walls of the sole at the boot toe up to a distance of at least 25 mm from the toe end shall
be perpendicular to the bearing surface within an admissible inward-outward deviation as shown in
Figure 1, section C-C.
If the side walls of the sole are built in two parts, it shall be ensured that no part of the lower area of the
sole protrudes beyond the upper profile.
Cut outs with an outside diameter of not more than 5,5 mm with a centre in 14 mm ± 1 mm from the tip
and 6,5 mm ± 1,5 mm surface from the top surface are allowed (see Figure 2).
Different material than the shell material around the hole is allowed, if the surface is in line with the
flush material.
Dimensions in millimetres
Figure 2 — Boot with the position and dimensions of an example for cut outs allowed in the
toe area
4 © ISO 2019 – All rights reserved
4.3.4 Side walls at boot heel
The lateral side walls of the sole at the boot heel up to a distance of at least 70 mm from the heel end
shall be perpendicular to the bearing surface or tapered inwards-outwards between 0° and 10° up to a
height of 14 mm.
If lateral grooves of more than 2 mm depth are present at the heel (see Figure 3), supports at least
complying with Figure 4 sha
...

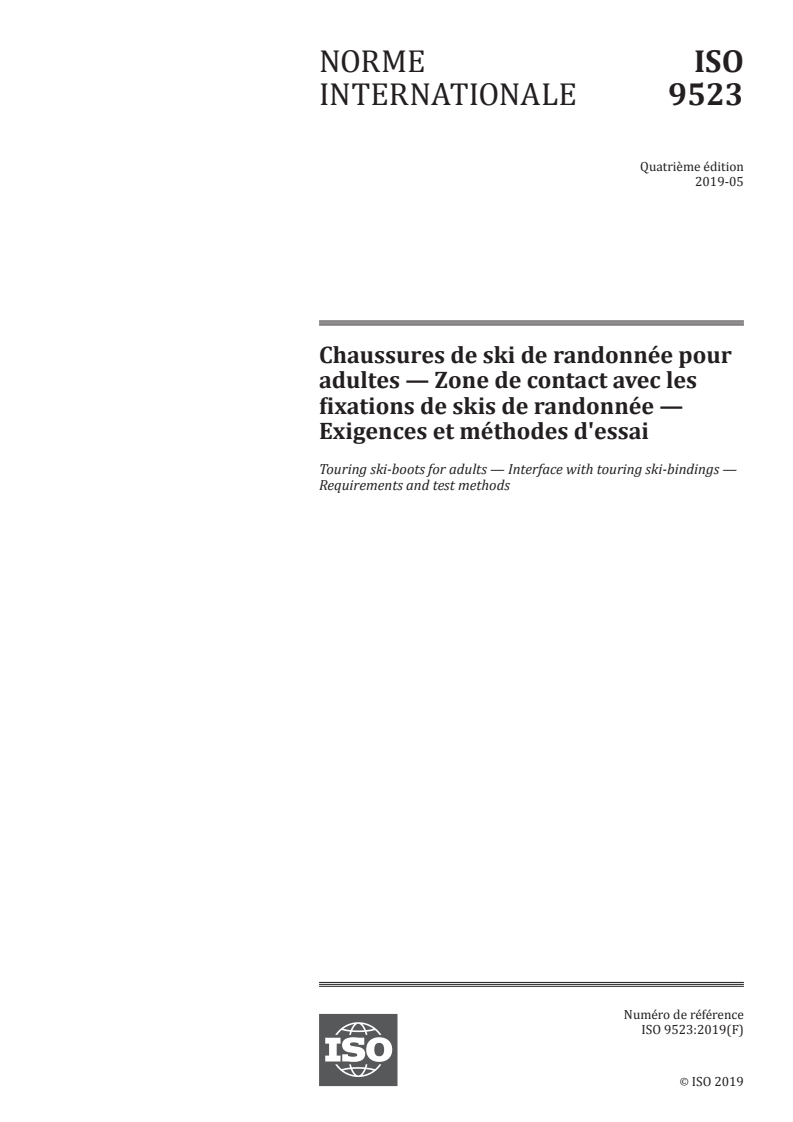

NORME ISO
INTERNATIONALE 9523
Quatrième édition
2019-05
Chaussures de ski de randonnée pour
adultes — Zone de contact avec les
fixations de skis de randonnée —
Exigences et méthodes d'essai
Touring ski-boots for adults — Interface with touring ski-bindings —
Requirements and test methods
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

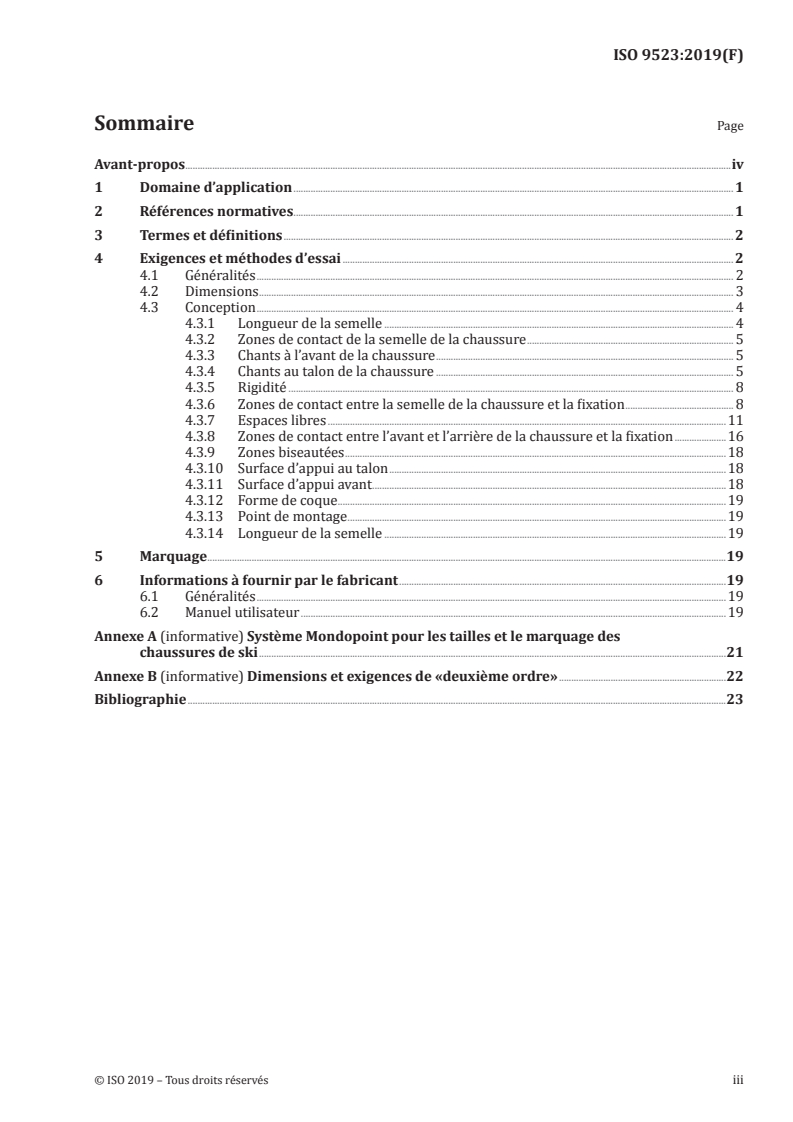

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Exigences et méthodes d’essai . 2
4.1 Généralités . 2
4.2 Dimensions . 3
4.3 Conception . 4
4.3.1 Longueur de la semelle . 4
4.3.2 Zones de contact de la semelle de la chaussure . 5
4.3.3 Chants à l’avant de la chaussure . 5
4.3.4 Chants au talon de la chaussure . 5
4.3.5 Rigidité . 8
4.3.6 Zones de contact entre la semelle de la chaussure et la fixation . 8
4.3.7 Espaces libres .11
4.3.8 Zones de contact entre l’avant et l’arrière de la chaussure et la fixation .16
4.3.9 Zones biseautées .18
4.3.10 Surface d’appui au talon .18
4.3.11 Surface d’appui avant . .18
4.3.12 Forme de coque .19
4.3.13 Point de montage .19
4.3.14 Longueur de la semelle .19
5 Marquage .19
6 Informations à fournir par le fabricant .19
6.1 Généralités .19
6.2 Manuel utilisateur .19
Annexe A (informative) Système Mondopoint pour les tailles et le marquage des
chaussures de ski .21
Annexe B (informative) Dimensions et exigences de «deuxième ordre» .22
Bibliographie .23
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 83, Matériel et équipements de sports
et autres activités de loisirs, sous-comité SC 4, Équipements de sport de neige.
Cette quatrième édition annule et remplace la troisième édition (ISO 9523:2015), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les spécifications pour les chants à l’avant et au talon de la chaussure ont été modifiées de sorte
que ces derniers permettent l’installation d’inserts tels qu’utilisés pour des fixations de ski de
randonnée spécifiques (4.3.3, 4.3.4);
— le matériau de la semelle de la chaussure a été précisé en termes de paramètres de dureté et de
frottement (4.3.6), et la méthode d’essai a été définie (4.3.6.1);
— un nouvel Article 6, « Informations à fournir par le fabricant », a été ajouté;
— une tolérance pour le marquage de la longueur de la semelle (4.3.12) a été ajoutée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 9523:2019(F)
Chaussures de ski de randonnée pour adultes — Zone
de contact avec les fixations de skis de randonnée —
Exigences et méthodes d'essai
1 Domaine d’application
Le présent document spécifie les dimensions et les caractéristiques de la zone de contact ainsi que les
exigences, les méthodes d’essai et le marquage des chaussures de ski à semelle rigide (voir 3.5) utilisés
avec les systèmes actuels de fixation des skis de randonnée, situés à l’avant et au talon de la chaussure
et dont le bon déclenchement dépend des dimensions et de la conception des zones de contact.
Pour les systèmes de fixation dont le fonctionnement est indépendant de la forme de la semelle ou
dont les exigences de dimensions de la semelle sont différentes, il n’est pas toujours nécessaire que
les semelles de chaussures de ski soient conformes au présent document pour garantir le niveau de
sécurité recherché.
Le présent document s’applique aux chaussures de ski de pointure 15,0 et plus dans le système
Mondopoint (voir Annexe A).
Il s’applique aux chaussures de ski de randonnée rigides. Il ne concerne pas les chaussures ayant une
coque plus souple telles que les chaussures Telemark, car leur coque n’est pas suffisamment stable pour
générer une action au sein des systèmes de déclenchement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 527-1, Plastiques — Détermination des propriétés en traction — Partie 1: Principes généraux
ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des
plastiques pour moulage et extrusion
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 868, Plastiques et ébonite — Détermination de la dureté par pénétration au moyen d'un duromètre
(dureté Shore)
ISO 1183 (toutes les parties), Plastiques — Méthodes de détermination de la masse volumique des
plastiques non alvéolaires
ISO 2039-1, Plastiques — Détermination de la dureté — Partie 1: Méthode de pénétration à la bille
ISO 5355, Chaussures de ski pour skis alpins — Exigences et méthodes d’essai
ISO 9462, Fixations de skis alpins — Exigences et méthodes d'essai
ISO 13992, Fixations pour le ski alpin de randonnée — Exigences et méthodes d'essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 5355 ainsi que les suivants,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp;
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/.
3.1
zone de contact
partie de la chaussure de ski prévue pour le contact entre la chaussure et la fixation
3.2
zone de contact avant
partie de la chaussure de ski prévue pour s’adapter à la fixation avant
3.3
zone de contact arrière
partie de la chaussure de ski prévue pour s’adapter à la fixation arrière
3.4
espace libre
espace prévu pour éviter le contact entre la chaussure de ski et la fixation, particulièrement durant le
chaussage/déchaussage et le déclenchement
3.5
semelle rigide de la chaussure de ski
semelle de chaussure de ski qui ne se plie pas quand on marche
Note 1 à l'article: Voir 4.3.5.1.
3.6
plan médian
plan longitudinal passant par le milieu de la semelle et perpendiculaire à la surface d’appui
3.7
surface d’appui
surface avant ou arrière de la semelle de la chaussure qui est en contact avec un plan sur lequel la
chaussure est posée
3.8
frein de ski
dispositif d’arrêt du ski après le déclenchement de la fixation
4 Exigences et méthodes d’essai
4.1 Généralités
Si aucune méthode d’essai particulière n’est préconisée, contrôler les caractéristiques de manière
appropriée, par exemple par mesurage.
Sauf indications contraires, réaliser l’essai en atmosphère normale 23/50 conformément à l’ISO 554
avec les tolérances habituelles.
2 © ISO 2019 – Tous droits réservés
4.2 Dimensions
Les dimensions de l’avant et du talon de la chaussure doivent correspondre à la Figure 1. Il n’est pas
nécessaire que les autres dimensions de la chaussure correspondent à celles de la Figure 1.
Fondamentalement, toutes les dimensions doivent se situer dans les limites de tolérance indiquées.
Cependant, la pertinence en matière de sécurité est d’une importance variable selon les dimensions
indiquées.
Pour certaines dimensions (voir Annexe B), des écarts peuvent être acceptés, pour autant que les
exigences suivantes soient respectées:
a) les écarts doivent rester exceptionnels;
b) les écarts sont faibles;
c) aucune restriction fonctionnelle ne doit être constatée avec les fixations du marché et les fixations
critiques;
d) les tolérances sont respectées dès que l’occasion se présente (par exemple lors d’une réfection
d’outil).
La jauge (voir Figure 1) doit être plus large que la semelle de la chaussure.
Dimensions en millimètres
Légende
1 surface dans laquelle s’applique la tolérance de perpendicularité
2 jauge
NOTE Les zones grisées sont les surfaces pour lesquelles la tolérance de planéité et les
dimensions 28 mm ± 3 mm et 32 mm ± 2 mm s’appliquent.
Figure 1 — Dimensions de l’avant et du talon de la chaussure
4.3 Conception
4.3.1 Longueur de la semelle
Les longueurs de semelle d’une paire de chaussures de ski ne doivent pas différer de plus de 2 mm
entre elles.
4 © ISO 2019 – Tous droits réservés
4.3.2 Zones de contact de la semelle de la chaussure
Les dimensions de la semelle dans les zones de contact à l’avant et au talon doivent être symétriques
par rapport au plan médian, avec un écart admissible de 1 mm.
La semelle ne doit pas présenter de protubérance par rapport à la coque sur tout le périmètre de
l’ensemble des zones de contact de la semelle de la chaussure.
La conception des zones de contact à l’avant et au talon ne doit pas avoir un impact négatif sur la fonction
de la fixation.
4.3.3 Chants à l’avant de la chaussure
Les chants de la semelle à l’avant, sur une distance d’au moins 25 mm par rapport à l’extrémité avant,
doivent être perpendiculaires à la surface d’appui, avec un écart admissible comme indiqué à la Figure 1,
coupe C-C.
Si les chants de la semelle sont en deux parties, aucune zone de la partie basse ne doit faire saillie au‑delà
du profil de la partie supérieure.
Les découpes présentant un diamètre extérieur maximal de 5,5 mm dont le centre est situé à 14 mm
± 1 mm de l’extrémité avant et à 6,5 mm ± 1,5 mm de la surface supérieure sont autorisées (voir
Figure 2).
Des matériaux autres que le matériau de la coque situé autour de l’orifice sont autorisés, si la surface
forme un tout avec le matériau affleurant.
Dimensions en millimètres
Figure 2 — Chaussure avec la position et les dimensions d’un exemple de découpes autorisées
dans la zone avant
4.3.4 Chants au talon de la chaussure
Les chants latéraux de la semelle au talon de la chaussure sur une distance d’au moins 70 mm à partir de
l’extrémité du talon doivent être perpendiculaires à la surface d’appui ou avoir une dépouille entre 0° et
10° vers l’intérieur ou l’extérieur sur une hauteur de 14 mm.
Si des gorges latérales de plus de 2 mm de profondeur sont présentes au talon (voir Figure 3), des
nervures telles que représentées à la Figure 4 doivent subsister.
D’autres configurations de gorges sont autorisées si elles respectent les dimensions indiquées dans
la Figure 3, la Figure 4 et la Figure 5.
Dimensions en millimètres
Figure 3 — Gorges latérales au talon
Dimensions en millimètres
Figure 4 — Nervures latérales au talon
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
