Overview
ISO 6753-2:1998 - "Tools for pressing and moulding - Machined plates - Part 2: Machined plates for moulds" is an ISO standard that defines the dimensional system, tolerances and designation rules for machined plates used in moulds. It standardizes plate types, nominal sizes, surface quality classes and designation format to support consistent manufacture and interchangeability of mould plates in tooling applications.
Key Topics
- Plate types: Defines five plate types for moulds:
- Type A: clamping plates
- Type B: cavity plates
- Type C: intermediate plates
- Type D: ejector plates
- Type E: risers
- Dimensions and sizes: Provides standard lengths, widths and thickness combinations (in millimetres) for each plate type (see tables and figures in the standard).
- Tolerances and geometric limits: Specifies limit deviations, parallelism and perpendicularity requirements and how these scale with plate length. (Limit deviations are given for a 100 mm reference length and are multiplied by a length factor for longer plates - e.g. the standard shows how to compute parallelism for l = 556 mm.)
- Surface roughness classes: Two surface classes are defined:
- Class I (finished plates) - Ra ≈ 0.8 μm
- Class II (prefinished plates) - Ra ≈ 3.2 μm
- Material and hardness: Material choice and hardness are left to the manufacturer’s discretion, allowing flexibility based on application and tooling practice.
- Designation rules: Specifies a clear naming convention for machined plates. Example:
- Machined plate ISO 6753-2 - A - 96 · 120 · 12,5 - I
- Machined plate ISO 6753-2 - D - 96 · 20 · 25 - II
Applications
- Standardizes machined mould plates used in:
- Injection moulding and compression moulding tools
- Press tools and tooling assemblies where mould plates interface
- Primary users:
- Tool and die makers, mould designers and manufacturers
- Plate suppliers and precision machining shops
- Quality engineers and inspectors ensuring dimensional conformity
- Benefits include improved interchangeability, streamlined procurement, predictable fit-up and clearer communication between designers, manufacturers and buyers.
Related Standards
- ISO 6753 is a multipart standard. ISO 6753-1 covers machined plates for press tools, jigs and fixtures and together with part 2 replaces ISO 6753:1982.
Keywords: ISO 6753-2, machined plates for moulds, mould plates, plate dimensions, tolerances, surface roughness, mould tooling, designation.
Frequently Asked Questions
ISO 6753-2:1998 is a standard published by the International Organization for Standardization (ISO). Its full title is "Tools for pressing and moulding - Machined plates - Part 2: Machined plates for moulds". This standard covers: La présente partie de l'ISO 6753 prescrit les dimensions et tolérances, en millimètres, des plaques usinées pour moules de types suivants: -- type A: semelles; -- type B: plaques porte-empreintes; -- type C: plaques intermédiaires; -- type D: plaques d'éjection; -- type E: tasseaux. Elle donne des indications relatives aux matériaux et à la dureté, et spécifie la désignation des plaques usinées conformes à la présente partie de l'ISO 6753.
La présente partie de l'ISO 6753 prescrit les dimensions et tolérances, en millimètres, des plaques usinées pour moules de types suivants: -- type A: semelles; -- type B: plaques porte-empreintes; -- type C: plaques intermédiaires; -- type D: plaques d'éjection; -- type E: tasseaux. Elle donne des indications relatives aux matériaux et à la dureté, et spécifie la désignation des plaques usinées conformes à la présente partie de l'ISO 6753.
ISO 6753-2:1998 is classified under the following ICS (International Classification for Standards) categories: 25.120.30 - Moulding equipment. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 6753-2:1998 has the following relationships with other standards: It is inter standard links to ISO 6753:1982. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 6753-2:1998 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 6753-2
First edition
1998-05-15
Tools for pressing and moulding —
Machined plates —
Part 2:
Machined plates for moulds
Outillage de presse et de moulage — Plaques usinées —
Partie 2: Plaques usinées pour moules
A
Reference number

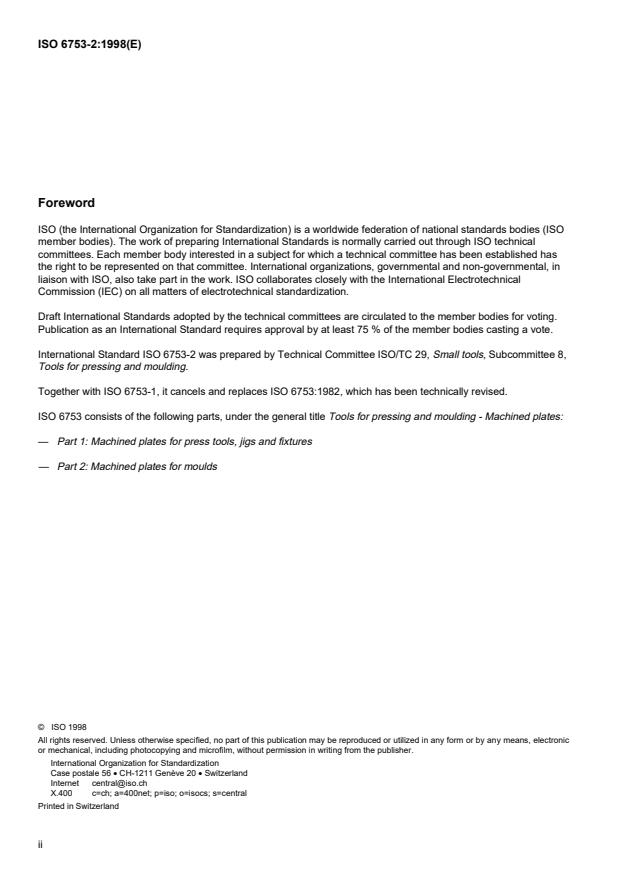

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 6753-2 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee 8,
Tools for pressing and moulding.
Together with ISO 6753-1, it cancels and replaces ISO 6753:1982, which has been technically revised.
ISO 6753 consists of the following parts, under the general title Tools for pressing and moulding - Machined plates:
— Part 1: Machined plates for press tools, jigs and fixtures
— Part 2: Machined plates for moulds
© ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
©
INTERNATIONAL STANDARD ISO ISO 6753-2:1998(E)
Tools for pressing and moulding — Machined plates —
Part 2:
Machined plates for moulds
1 Scope
This part of ISO 6753 specifies the dimensions and tolerances, in millimetres, of machined plates for moulds of the
following types:
— type A: clamping plates;
— type B: cavity plates;
— type C: intermediate plates;
— type D: ejector plates;
— type E: risers.
It gives guidance relative to materials and hardness and specifies the designation of machined plates in accordance
with this part of ISO 6753.
2 Dimensions
2.1 Clamping plates (type A), cavity plates (type B) and intermediate plates (type C)
See figure 1 and table 1.
2.2 Ejector plates (type D) and risers (type E) assigned to the size of plates
See figure 2 and table 2.
2.3 Tolerances, limit deviations and surface roughness
See table 3.
3 Material and corresponding hardness
The material and hardness are left to the manufacturer’s discretion.
©
ISO

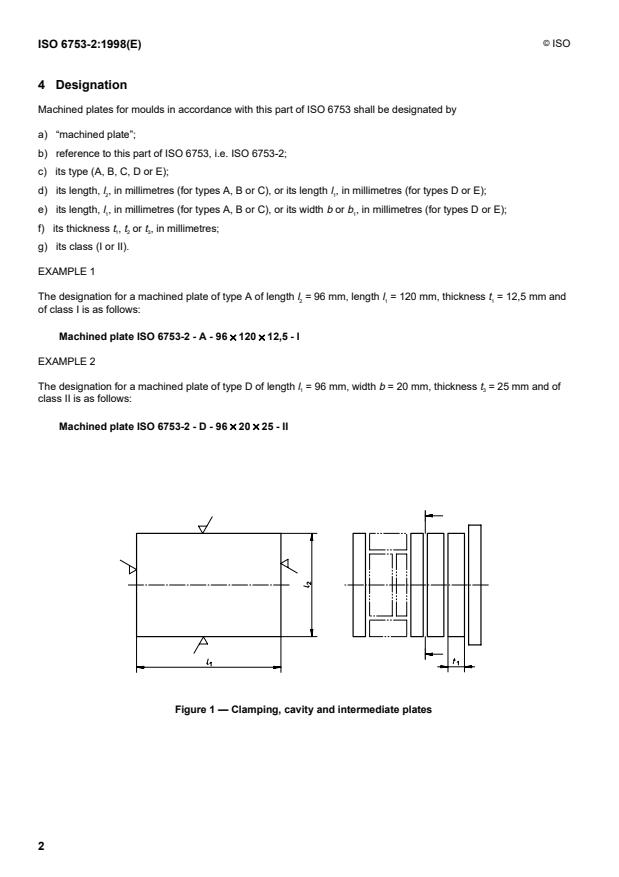

4 Designation
Machined plates for moulds in accordance with this part of ISO 6753 shall be designated by
a) “machined plate”;
b) reference to this part of ISO 6753, i.e. ISO 6753-2;
c) its type (A, B, C, D or E);
d) its length, l , in millimetres (for types A, B or C), or its length l , in millimetres (for types D or E);
2 1
e) its length, l , in millimetres (for types A, B or C), or its width b or b , in millimetres (for types D or E);
1 1
f) its thickness t , t or t , in millimetres;
1 2 3
g) its class (I or II).
EXAMPLE 1
The designation for a machined plate of type A of length l = 96 mm, length l = 120 mm, thickness t = 12,5 mm and
2 1 1
of class I is as follows:
Machined plate ISO 6753-2 - A - 96 · 120 · 12,5 - I
EXAMPLE 2
The designation for a machined plate of type D of length l = 96 mm, width b = 20 mm, thickness t = 25 mm and of
1 3
class II is as follows:
Machined plate ISO 6753-2 - D - 96 · 20 · 25 - II
Figure 1 — Clamping, cavity and intermediate plates
©
ISO
Table 1 — Dimensions of clamping, cavity and intermediate plates
t
Sizes of plates
l l 12,5 16 20 25 32 40 50 63 80 100 125 160 200
2 1
96 · 96 xx xxxxx
· 120 xx xxxxx
120 · 120 xx xxxxxx
· 156 xx xxxxxx
156 · 156 x xxxxxx xx
· 196 x xxxxxx xx
· 220 x xxxxxx xx
· 246 x xxxxxx xx
· 276 x xxxxxx xx
· 310 x xxxxxx xx
196 · 196 xxxxxx xx
· 220 xxxxxx xx
· 246 xxxxxx xx
· 276 xxxxxx xx
· 310 xxxxxx xx
· 350 xxxxxx xx
· 396 xxxxxx xx
220 · 220 xxxxxx xx
· 246 xxxxxx xx
· 276 xxxxxx xx
· 310 xxxxxx xx
· 350 xxxxxx xx
246 · 246 xxxxxx xxx
· 276 xxxxxx xxx
· 310 xxxxxx xxx
· 350 xxxxxx xxx
· 396 xxxxxx xxx
· 446 xxxxxx xxx
· 496 xxxxxx xxx
276 · 276 xxxxx xxx
· 310 xxxxx xxx
· 350 xxxxx xxx
· 396 xxxxx xxx
· 446 xxxxx xxx
· 496 xxxxx xxx
· 556 xxxxx xxx
310 · 310 xxxxx xxx
· 350 xxxxx xxx
· 396 xxxxx xxx
· 446 xxxxx xxx
· 496 xxxxx xxx
· 556 xxxxx xxx
· 626 xxxxx xxx
©
ISO
Sizes of plates t
l l 12,5 16 20 25 32 40 50 63 80 100 125 160 200
2 1
350 · 350 xxxxx xxxx
· 396 xxxxx xxxx
· 446 xxxxx xxxx
· 496 xxxxx xxxx
· 556 xxxxx xxxx
· 626 xxxxx xxxx
· 706 xxxxx xxxx
396 · 396 xxxx xxxx
· 446 xxxx xxxx
· 496 xxxx xxxx
· 556 xxxx xxxx
· 626 xxxx xxxx
· 706 xxxx xxxx
· 796 xxxx
...
NORME ISO
INTERNATIONALE 6753-2
Première édition
1998-05-15
Outillage de presse et de moulage —
Plaques usinées —
Partie 2:
Plaques usinées pour moules
Tools for pressing and moulding — Machined plates —
Part 2: Machined plates for moulds
A
Numéro de référence

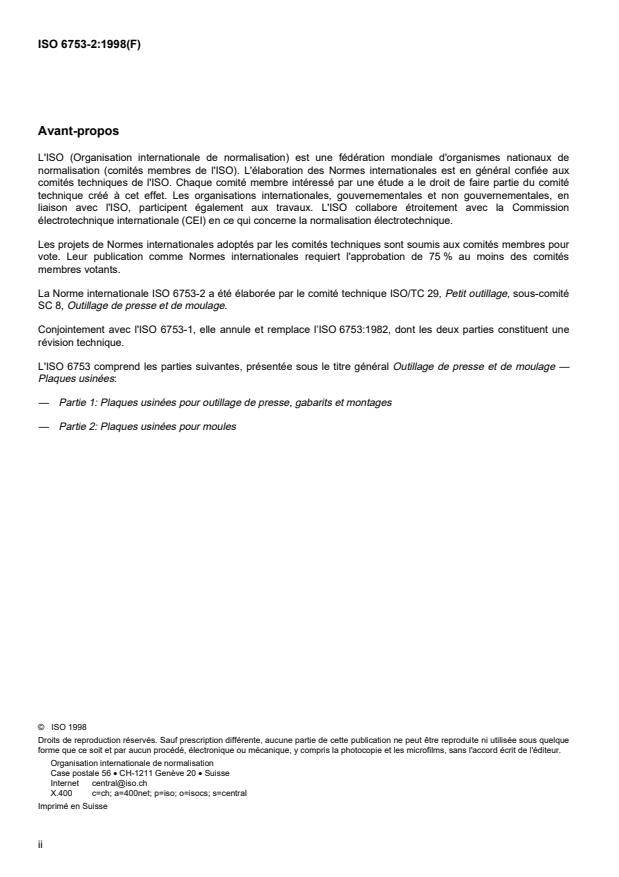

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 6753-2 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité
SC 8, Outillage de presse et de moulage.
Conjointement avec l'ISO 6753-1, elle annule et remplace l’ISO 6753:1982, dont les deux parties constituent une
révision technique.
L'ISO 6753 comprend les parties suivantes, présentée sous le titre général Outillage de presse et de moulage —
Plaques usinées:
— Partie 1: Plaques usinées pour outillage de presse, gabarits et montages
— Partie 2: Plaques usinées pour moules
© ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
NORME INTERNATIONALE © ISO ISO 6753-2:1998(F)
Outillage de presse et de moulage — Plaques usinées —
Partie 2:
Plaques usinées pour moules
1 Domaine d’application
La présente partie de l'ISO 6753 prescrit les dimensions et tolérances, en millimètres, des plaques usinées pour
moules de types suivants:
— type A: semelles;
— type B: plaques porte-empreintes;
— type C: plaques intermédiaires;
— type D: plaques d'éjection;
— type E: tasseaux.
Elle donne des indications relatives aux matériaux et à la dureté, et spécifie la désignation des plaques usinées
conformes à la présente partie de l'ISO 6753.
2 Dimensions
2.1 Semelles (type A), plaques porte-empreintes (type B) et plaques intermédiaires (type C)
Voir figure 1 et tableau 1.
2.2 Plaques d’éjection (type D) et tasseaux (type E) en fonction des dimensions de plaques
Voir figure 2 et tableau 2.
2.3 Tolérances dimensionnelles et géométriques et états de surface
Voir tableau 3.
3 Matériau et dureté correspondante
La matière et la dureté sont laissées à l'initiative du constructeur.
© ISO
4 Désignation
Une plaque usinée pour outillage de moulage, conforme à la présente partie de l'ISO 6753, doit être désignée par
a) «Plaque usinée»;
b) la référence de la présente partie de l’ISO 6753, c’est-à-dire ISO 6753-2;
c) son type (A, B, C, D ou E);
d) sa longueur, l , en millimètres (pour les types A, B ou C), ou sa longueur, l , en millimètres (pour les types D
2 1
ou E);
e) sa longueur, l , en millimètres (pour les types A, B ou C), ou sa largeur, b ou b , en millimètres (pour les
1 1
types D ou E);
f) son épaisseur t , t ou t , en millimètres;
1 2 3
g) sa classe (I ou II).
EXEMPLE 1
Une semelle (type A), de longueur l = 96 mm, de longueur l = 120 mm, d'épaisseur t = 12,5 mm et de classe I est
2 1 1
désignée comme suit:
Plaque usinée ISO 6753-2 - A - 96 × 120 × 12,5 - I
EXEMPLE 2
Une plaque d’éjection (type D), de longueur l = 96 mm, de largeur b = 20 mm, d'épaisseur t = 25 mm et de classe
1 3
II est désignée comme suit:
Plaque usinée ISO 6753-2 - D - 96 × 20 × 25 - II
Figure 1 — Semelles, plaques porte-empreintes et plaques intermédiaires
© ISO
Tableau 1 — Dimensions des semelles, plaques porte-empreintes et plaques intermédiaires
Dimensions des plaques t
l l 12,5 16 20 25 32 40 50 63 80 100 125 160 200
2 1
96 × 96 xx xxxxx
× 120 xx xxxxx
120 × 120 xx xxxxxx
× 156 xx xxxxxx
156 × 156 x xxxxxx xx
× 196 x xxxxxx xx
× 220 x xxxxxx xx
× 246 x xxxxxx xx
× 276 x xxxxxx xx
× 310 x xxxxxx xx
196 × 196 xxxxxx xx
× 220 xxxxxx xx
× 246 xxxxxx xx
× 276 xxxxxx xx
× 310 xxxxxx xx
× 350 xxxxxx xx
× 396 xxxxxx xx
220 × 220 xxxxxx xx
× 246 xxxxxx xx
× 276 xxxxxx xx
× 310 xxxxxx xx
× 350 xxxxxx xx
246 × 246 xxxxxx xxx
× 276 xxxxxx xxx
× 310 xxxxxx xxx
× 350 xxxxxx xxx
× 396 xxxxxx xxx
× 446 xxxxxx xxx
× 496 xxxxxx xxx
276 × 276 xxxxx xxx
× 310 xxxxx xxx
× 350 xxxxx xxx
× 396 xxxxx xxx
× 446 xxxxx xxx
× 496 xxxxx xxx
× 556 xxxxx xxx
310 × 310 xxxxx xxx
× 350 xxxxx xxx
× 396 xxxxx xxx
× 446 xxxxx xxx
× 496 xxxxx xxx
× 556 xxxxx xxx
× 626 xxxxx xxx
© ISO
Dimensions des plaques t
l l 12,5 16 20 25 32 40 50 63 80 100 125 160 200
2 1
350 × 350 xxxx xxxx x
× 396 xxxx xxxx x
× 446 xxxx xxxx x
× 496 xxxx xxxx x
× 556 xxxx xxxx x
× 626 xxxx xxxx x
× 706 xxxx xxxx x
396 × 396 xxx xxxx x
× 446 xxx xxxx x
× 496 xxx xxxx x
× 556
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
