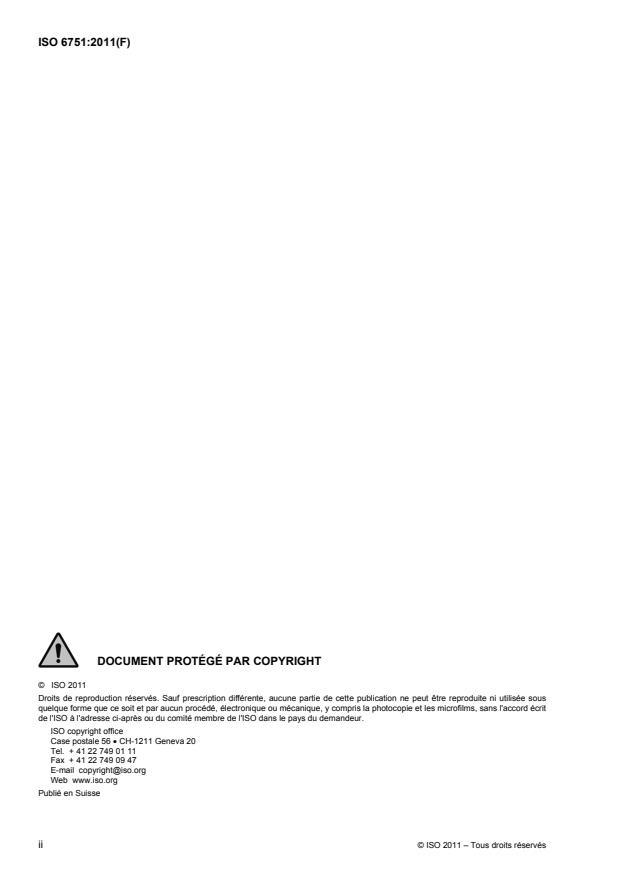

DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2011 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 6751:2011(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6751 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8, Outillage de
presse et de moulage.
Cette quatrième édition annule et remplace la troisième édition (ISO 6751:1998), dont elle constitue une
révision mineure. En particulier, l'indication des états de surface a fait l'objet d'une mise à jour selon
l'ISO 1302:2002.
© ISO 2011 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 6751:2011(F)

Outillage de moulage — Éjecteurs à tête cylindrique
1 Domaine d'application
La présente Norme internationale spécifie les dimensions et les tolérances, en millimètres, des éjecteurs à
tête cylindrique utilisés dans les moulages par compression, les moules d'injection et les moules pour fonderie
sous pression.
Elle donne également des indications relatives aux matériaux et des exigences relatives à leur dureté, et
spécifie la désignation des éjecteurs à tête cylindrique.
Les éjecteurs lames et les éjecteurs épaulés font l'objet de l'ISO 8693 et de l'ISO 8694, respectivement.
2 Dimensions
Les dimensions des éjecteurs à tête cylindrique doivent être conformes aux indications de la Figure 1 et des
Tableaux 1 et 2.
Valeurs de rugosité de surface en micromètres

Légende
1 arêtes sans bavures
a
Ra 0,8 pour acier pour travail à chaud et Ra 0,4 pour acier allié pour travail à froid.

b
Il est admis de fournir des éjecteurs avec une autre valeur d'état de surface ou une légère mod
...
