INTERNATIONAL ISO
STANDARD 4254-10
First edition
2009-12-15
Agricultural machinery — Safety —
Part 10:
Rotary tedders and rakes
Matériel agricole — Sécurité —
Partie 10: Faneuses et andaineuses rotatives
Reference number
ISO 4254-10:2009(E)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 4254-10:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4254-10:2009(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.2
3 Terms and definitions .2
4 List of significant hazards .3
5 Safety requirements and/or protective measures.10
5.1 General .10
5.2 Noise.10
5.3 Protection against inadvertent contact with tines and tine arms .11
5.4 Controls.17
5.5 Machine in storage position.19
5.6 Swivelling and movable components for transport.24
5.7 Drawbar hitch and/or carrier frame .25
6 Verification of the safety requirements and/or protective measures .25
7 Information for use.26
7.1 Instruction handbook.26
7.2 Marking.27
7.3 Safety and instructional signs .27
Annex A (informative) Tedders and swath rakes — Examples .28
Annex B (normative) Strength test .31
Annex C (informative) Stability of tractor-rotary tedder and rake combination .32
Bibliography.34
© ISO 2009 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4254-10:2009(E)

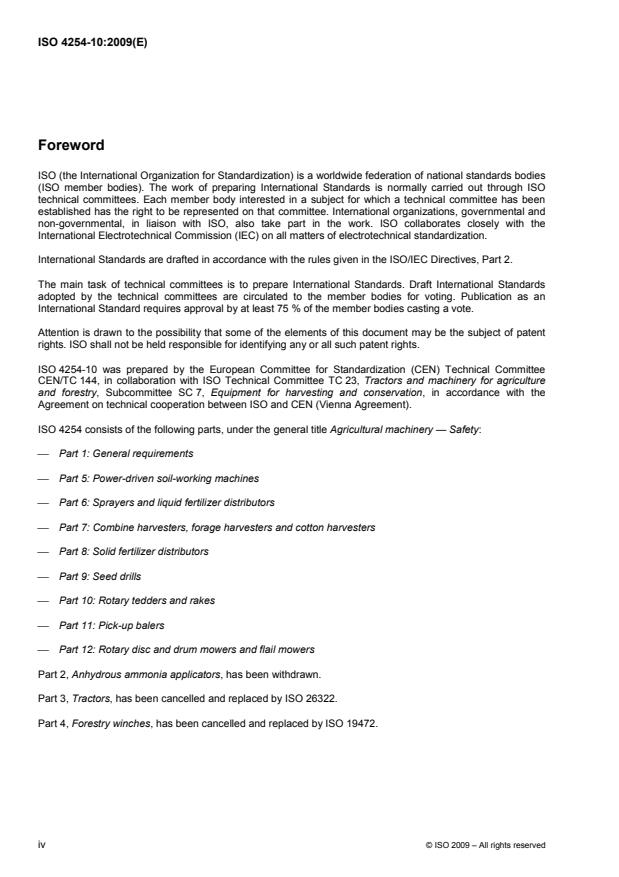

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4254-10 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 144, in collaboration with ISO Technical Committee TC 23, Tractors and machinery for agriculture
and forestry, Subcommittee SC 7, Equipment for harvesting and conservation, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
ISO 4254 consists of the following parts, under the general title Agricultural machinery — Safety:
⎯ Part 1: General requirements
⎯ Part 5: Power-driven soil-working machines
⎯ Part 6: Sprayers and liquid fertilizer distributors
⎯ Part 7: Combine harvesters, forage harvesters and cotton harvesters
⎯ Part 8: Solid fertilizer distributors
⎯ Part 9: Seed drills
⎯ Part 10: Rotary tedders and rakes
⎯ Part 11: Pick-up balers
⎯ Part 12: Rotary disc and drum mowers and flail mowers
Part 2, Anhydrous ammonia applicators, has been withdrawn.
Part 3, Tractors, has been cancelled and replaced by ISO 26322.
Part 4, Forestry winches, has been cancelled and replaced by ISO 19472.
iv © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4254-10:2009(E)
Introduction
The structure of safety standards in the field of machinery is as follows:
a) type-A standards (basic standards) giving basic concepts, principles for design, and general aspects that
can be applied to machinery;
b) type-B standards (generic safety standards) dealing with one safety aspect or one type of safeguards that
can be used across a wide range of machinery:
⎯ type-B1 standards on particular safety aspects (e.g. safety distances, surface temperature, noise);
⎯ type-B2 standards on safeguards (e.g. two-hand control devices, interlocking devices,
pressure-sensitive devices, guards);
c) type-C standards (machinery safety standards) dealing with detailed safety requirements for a particular
machine or group of machines.
This document is a type-C standard as stated in ISO 12100.
When requirements of this type-C standard are different from those which are stated in type-A or B standards,
the requirements of this type-C standard take precedence over the requirements of the other standards for
machines that have been designed and built according to the requirements of this type-C standard.
The machinery concerned and the extent to which hazards, hazardous situations and events are covered are
indicated in the scope of this part of ISO 4254. These hazards are specific to rotary tedders and rakes.
Significant hazards that are common to all the agricultural machines (self-propelled, mounted, semi-mounted
and trailed) are dealt with in ISO 4254-1.
© ISO 2009 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4254-10:2009(E)
Agricultural machinery — Safety —
Part 10:
Rotary tedders and rakes
1 Scope
This part of ISO 4254, to be used together with ISO 4254-1, specifies the safety requirements and their
verification for the design and construction of rotary tedders, rotary rakes and rotary tedder–rakes, including
rotary drum rakes, used by one person (the operator) only, having one or several powered rotors, mounted,
semi-mounted, trailed or self-propelled. In addition, it specifies the type of information on safe working
practices, including residual risks, to be provided by the manufacturer.
This part of ISO 4254 is not applicable to:
a) machines with ground-driven tines or ground-wheel–driven tines (e.g. sunflower rakes);
b) parallel bar rakes;
c) chain or endless belt type rakes;
d) pedestrian-controlled tedders and rakes;
e) machines equipped with a pick-up device.
When requirements of this part of ISO 4254 are different from those which are stated in ISO 4254-1, the
requirements of this part of ISO 4254 take precedence over the requirements of ISO 4254-1 for machines that
have been designed and built according to the provisions of this part of ISO 4254.
This part of ISO 4254, taken together with ISO 4254-1, deals with all the significant hazards, hazardous
situations and events relevant to rotary tedders, rotary rakes and rotary tedder–rakes when they are used as
intended and under the conditions of misuse which are reasonably foreseeable by the manufacturer (see
Clause 4), excepting the hazards arising from:
⎯ the environment, other than noise;
⎯ electromagnetic compatibility;
⎯ vibration;
⎯ overturning in regard to the protection of the operator at the driving station of a self-propelled machine;
⎯ moving parts for power transmission except strength requirements for guards and barriers;
⎯ safety and reliability of control systems.
NOTE 1 ISO 14982 specifies test methods and acceptance criteria for evaluating the electromagnetic compatibility of
all kinds of mobile agricultural machinery.
NOTE 2 Specific requirements related to road traffic regulations (e.g. lighting, dimensions, speed limit plate) are not
taken into account in this part of ISO 4254.
© ISO 2009 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 4254-10:2009(E)
This part of ISO 4254 is not applicable to rotary tedders and rakes which are manufactured before the date of
publication of this document by ISO.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3864-1:2002, Graphical symbols — Safety colours and safety signs — Part 1: Design principles for safety
signs in workplaces and public areas
ISO 4254-1:2008, Agricultural machinery — Safety — Part 1: General requirements
ISO/TR 11688-1:1995, Acoustics — Recommended practice for the design of low-noise machinery and
equipment — Part 1: Planning
ISO 12100-1:2003, Safety of machinery — Basic concepts, general principles for design — Part 1: Basic
terminology, methodology
ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper
and lower limbs
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4254-1 and ISO 12100-1, and the
following, apply.
NOTE Examples of the machine types covered by this part of ISO 4254 are illustrated in Annex A.
3.1
tedder
machine designed to lift or raise, and spread mechanically, forage that has been cut and laid on the ground, to
accelerate its drying
3.2
rake
machine designed to group together in continuous lines or in a swath, forage that has been cut and laid on the
ground, in order to facilitate any further activity
3.3
rotary tedder
tedder having one or several rotors in the form of arms, each equipped with flexible tines, turning around a
slightly inclined axis in relation to the vertical
3.4
rotary rake
rake having one or several rotors on the vertical axis equipped with tines constituting combs whose inclination
can vary during rotation
3.5
tedder–rake
machine designed to throw forage lightly or to windrow depending on the position set for its tines and any
deflectors
2 © ISO 2009 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 4254-10:2009(E)
3.6
chain rake
endless belt type rake
rake having tines constituting combs fitted on two powered parallel chains or belts perpendicular to the
direction of motion
3.7
parallel bar rake
rake with a rotor of horizontal axis, tilted in respect of the direction of motion, and equipped with tines
constituting combs that are flexible and always vertical
3.8
sun flower rake
finger wheel rake
rake having tine rotors on a near-horizontal axis that revolve owing to the travel of the rake and move the
forage to the successive rotor
3.9
rotary drum rake
rake with a rotor on a horizontal axis perpendicular to the direction of travel and with tines constituting a comb
3.10
machine equipped with a pick-up device
machine that uses a collecting device to move the forage onto a conveyor
4 List of significant hazards
Table 1 gives the significant hazard(s), the significant hazardous situation(s) and hazardous event(s) covered
by this part of ISO 4254 that have been identified by risk assessment as being significant for this type of
machine, and which require specific action by the designer or manufacturer to eliminate or to reduce the risk.
Attention is drawn to the necessity to verify that the safety requirements specified in this part of ISO 4254
apply to each significant hazard presented by a given machine and to validate that the risk assessment is
complete.
© ISO 2009 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 4254-10:2009(E)
Table 1 — List of significant hazards associated with rotary tedders and
rotary rakes with powered rotors
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.1 Mechanical hazards
A.1.1 Crushing hazard Clearance from adjacent 4.4.3; 5.1.3.1; 5.1.3.3; 5.4; 5.6
parts when actuating 5.1.8; 6.1
controls
Movement of boarding 4.5.1.1.2; 4.5.1.2.5; —
means 4.5.2.3; 4.6
Design of platforms 4.5.2.2
—
Working tools, contact with 4.7 5.3; 5.4 ; 7.1; 7.3
moving tines and tine arms
Service points, service and 4.8; 4.14.1 7.1
maintenance operations,
use of supports
Movement of folding 4.14.3; 4.14.5; 4.14.6 5.6; 7.1; 7.3
elements
Shearing and pinching 5.1.4 5.1.2
points at the operator's work
station
Construction of jack-up 5.2 —
points, moving the machine,
tie down and jacking
operations
Lack of stability 6.2 7.1
Mounting of machines 6.2.2; 6.2.3; 6.3 —
A.1.2 Shearing hazard Clearance from adjacent 4.4.3; 5.1.3.1; 5.1.3.3; 5.4; 5.6
parts when actuating 5.1.8; 6.1
controls
Movement of boarding 4.5.1.1.2; 4.5.1.2.5;
—
means 4.5.2.3; 4.6
Design of platforms 4.5.2.2 —
Working tools, contact with 4.7 5.3; 5.4; 7.1; 7.3
moving tines and tine arms
Service points, service and 4.8; 4.14.1 7.1
maintenance operations,
use of supports
Movement of folding 4.14.3; 4.14.5; 4.14.6 5.6; 7.3
elements
Shearing and pinching 5.1.4 5.1.2
points at the operator's work
station
Construction of jack-up 5.2
—
points, moving the machine,
tie down and jacking
operations
Lack of stability 6.2 7.1
Mounting of machines 6.2.2; 6.2.3; 6.3
—
4 © ISO 2009 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 4254-10:2009(E)
Table 1 (continued)
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.1.4 Entanglement hazard Working tools, contact with 4.7 5.3; 5.4; 7.1; 7.3
moving tines and tine arms
Starting/stopping the engine 5.1.8 —
with engaged drive(s)
A.1.6 Impact hazard Movement of boarding 4.5.1.2.5 —
means
Movement of folding 4.14.5; 4.14.6 5.6; 7.1; 7.3
elements
Design of steering system 5.1.3.2 —
A.1.7 Stabbing or puncture hazard Working tools, contact with 4.7 5.5; 7.1
tines in storage position
A.1.8 Friction or abrasion hazard Actuation of controls 4.4.3; 5.1.3.2 5.4
Electrical equipment, 4.9.1 —
location of cables
Location of boarding means 4.5.1.1.2 —
A.1.9 High-pressure fluid injection or Hydraulic components and 4.10; 6.5 —
ejection hazard fittings (e.g. rupture)
A.2 Electrical hazards
A.2.1 Contact of persons with live Uninsulated electrical 4.9; 5.3, 6.5 —
parts (direct contact) equipment
A.2.2 Contact of persons with parts Electrical equipment 4.9.1 —
which have become live under
faulty conditions (indirect
contact)
A.2.3 Approach to live parts under Contact with overhead 8.1.3, 8.2.1 —
high voltage power lines
A.2.4 Thermal radiation or other Failure of electrical 4.9.2 —
phenomena such as the equipment
projection of molten particles
Failure of battery 5.3.1 —
and chemical effects from short
circuits, overloads, etc.
A.3 Thermal hazards
A.3.1 Burns, scalds and other injuries Hydraulic system, operating 4.12 —
by possible contact between fluids (e.g. fuel, hydraulic oil,
persons and objects or materials engine coolant)
with an extreme high or low
Cabin material (in case of 5.1.6 —
temperature, by flames or
fire)
explosions and also by the
radiation of heat sources
Hot surfaces (e.g. of engine 5.5 —
and associated parts)
© ISO 2009 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 4254-10:2009(E)
Table 1 (continued)
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.4 Hazards generated by noise
A.4.1 Hearing loss (deafness), other Working of the machine 4.2; 8.1.3 5.2, 7.1
physiological disorders (e.g. loss
of balance, loss of awareness);
accidents due to interference
with speech communication and
acoustic warning signals
A.5 Hazards generated by materials and substances
A.5.1 Hazards from contact with or Contact with operating fluids 4.10; 4.12; 5.4; 8.1.3 —
inhalation of harmful fluids, (fuel tank, hydraulic
gases, mists, fumes and dusts systems, engine cooling
system)
Cabin material (in case of 5.1.6 —
fire)
Battery 5.3.1 —
Exhaust system 5.6 —
A.5.2 Fire or explosion hazard Cabin material 5.1.6 —
A.6 Hazards generated by neglecting ergonomic principles in machinery design
A.6.1 Unhealthy postures or excessive Location and design of 4.4; 8.1.3 5.4; 5.6; 7.1
effort controls
Location and design of 4.5.1; 4.6; 8.1.3 —
boarding means
Service and maintenance 4.14.2; 4.14.4 —
operations
Design of folding elements 4.14.5 5.3; 5.5; 5.6
Design of operator's work 5.1.1; 5.1.2.1; 5.1.3; —
station
A.6.2 Non- or inadequate Location of controls 4.4 5.4
consideration of hand–arm or
Design of boarding means 4.5 ; 4.6 —
foot–leg anatomy
Design of operator's work 5.1 —
station
A.6.5 Mental overload and under load, Multifunction controls 4.4 7.1
stress
A.6.6 Human error, human behaviour Identification, design and 4.4 5.4; 5.6
location of controls
Missing or insufficient 8.1 7.1
explanation of controls and
signs in the operator's
manual
Location and design of signs 8.2 7.3
A.6.7 Inadequate design, location or Design, location and 4.4; 5.1.3; 6.1, 8.1.3.c) 5.4; 5.6; 7.1
identification of manual controls identification of controls
6 © ISO 2009 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 4254-10:2009(E)
Table 1 (continued)
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.8 Unexpected start-up, unexpected overrun/overspeed
A.8.1 Failure/disorder of the control All control systems 4.8, 4.9 —
system
Hydraulic, pneumatic and 6.5 —
electrical connections
A.8.2 Restoration of energy supply All control systems 4.4; 6.1 —
after an interruption
A.8.4 Other external influences Stability 6.2.1.1; 6.2.1.2 7.1
(gravity, wind, etc.)
A.8.5 Errors made by the operator Design and location of 4.4; 6.1.2 5.4; 5.6; 7.1
(due to mismatch of machinery controls
with human characteristics and
Design of boarding means 4.5 , 4.6 —
abilities; see A.6.6)
Design of operator's work 5.1 —
station
Operating system 5.2 —
Service and maintenance 4.14 —
systems
Mounting system of 6.2; 6.3 5.6
machines
Missing or insufficient 8.1.3 7.1
instructions in the operator's
manual
A.9 Impossibility of stopping the All control systems 4.4; 5.1.8, 6.1 5.6
machine in the best possible
conditions
A.11 Failure of energy supply Power-operated mechanical 4.8 5.6; 5.7
supports, hydraulic locking
devices
All control systems 4.9; 4.10; 4.11; 4.12; 5.6
5.1.3; 5.1.8
A.12 Failure of the control circuit All control systems 4.9; 4.10; 4.11; 4.12; 5.6
5.1.3; 5.1.8
A.13 Errors of fitting Mounting systems of 6.2; 6.3 5.6
machines
Missing or insufficient 8.1.3 7.1
instructions in the operator's
manual
A.14 Break-up (of parts) during Guards and barriers 4.7 5.3.1
operation (strength)
Supports (strength) 4.8 —
Hydraulic components 4.10 —
© ISO 2009 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 4254-10:2009(E)
Table 1 (continued)
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.15 Falling or ejected objects or
Detachable supports not in 4.8 —
fluids storage position
Rupture of hydraulic 4.10 —
components
Folding elements not 4.14.6 5.6; 5.7
retained in transport position
Operation of the — 7.1; 7.3
machine/working tools
A.16 Overturning of the machine Loss of stability of the 6.2 7.1
machine
A.17 Slip, trip and fall of persons Design of boarding means 4.5; 4.6 —
(related to machinery)
Design of platforms 4.4.2 —
Design of locations for 4.6.3 —
service and maintenance
Additional hazards, hazardous situations or hazardous events linked with mobility
A.18 Related to the travelling function
A.18.1 Movement when starting the Activation of ground 5.1.3 —
engine propulsion control system
Actuation of start/stop 5.1.8 —
control system of the engine
A.18.2 Movement without a driver at the Activation of ground 5.1.3 —
driving position propulsion control system
Actuation of start/stop 5.1.8 —
control system of the engine
A.18.3 Movement without all parts in a Folding elements securing 4.14.5 5.6; 5.7
safe position system
A.18.4 Insufficient ability of machinery Actuation of ground 5.1.3 —
to be slowed down, stopped and propulsion control system
immobilized
A.19 Linked to the work position
A.19.1 Fall of persons during access to Boarding means 4.5; 4.6 —
(or at/from) the work position
Platforms 4.5.2 —
Locations for service and 4.6.3 —
maintenance
A.19.2 Exhaust gases/lack of oxygen at Cabin 5.4.1; 5.6 —
the work position
A.19.3 Fire (flammability of the cab, Cabin material (see 7.1 and 5.1.6 —
lack of extinguishing means) 7.2)
8 © ISO 2009 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 4254-10:2009(E)
Table 1 (continued)
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.19.4 Mechanical hazards at the
Wheels 4.5.1.1.2 —
working position:
PTO (power take-off) drive 4.6.4 —
a) contact with wheels
shaft(s)
b) break-up of parts rotating at
high speed
c) rollover
A.19.5 Insufficient visibility from the Visibility (to the front, to the 5.1.7 —
work positions rear, to the working area)
A.19.6 Inadequate lighting Provisions for installing 5.1.7 —
working lights
A.19.7 Inadequate seating Operator's seat 5.1.2 —
Instructional seat — —
A.19.8 Noise at work position Working of the machine 4.2 5.2
A.19.10 Insufficient means of Emergency exits of cabin 5.1.5 —
evacuation/emergency exit
A.20 Due to the control system
A.20.1 Inadequate location of manual All manual controls 4.4; 4.8.1.2; 5.1.2.1; 5.4; 5.6
controls 5.1.3.3; 6.1.1; 6.1.2
A.20.2 Inadequate design of manual All manual controls 4.4; 5.1.3; 5.1.8 5.6; 7.1
controls and their mode of
operation
A.21 From handling the machine Lack of stability of the 6.2 —
(lack of stability) machine when in operation
A.22 Due to the power source and to the transmission of power
A.22.1 Hazards from the engine and the Starting/stopping the engine 5.1.8 —
batteries
Battery 5.3 —
A.22.2 Hazards from transmission of Power transmission 6.4 —
power between machines between self-propelled
machine/tractor to recipient
machine with exclusion of
the PTO shaft
A.22.3 Hazards from coupling and Mounting system of 6.2.2; 6.2.3; 6.3 5.6; 5.7
towing machines, interchanging
system of harvesting
devices
Missing or insufficient 8.1.3 7.1
instructions in the operator's
manual
A.23 From/to third persons
A.23.1 Unauthorized start-up and use Starting/stopping devices for 5.1.8 —
the engine
A.23.2 Lack or inadequacy of visual or Visibility from the operator's 5.1.7 —
acoustic warning means work station to the front and
to the rear
© ISO 2009 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 4254-10:2009(E)
Table 1 (continued)
Hazard, hazardous situation Clause/subclause of Clause/subclause of
a
No. Origin
or hazardous event ISO 4254-1:2008 this part of ISO 4254
A.24 Insufficient instructions for Missing or insufficient 8.1 7.1
the driver/operator instructions in the operator's
manual
Missing or insufficient safety 8.2 7.3
and instructional signs
a
With reference to ISO 4254-1:2008, Table A.1.
5 Safety requirements and/or protective measures
5.1 General
5.1.1 Machinery shall comply with the safety requirements and/or protective measures of this clause.
In addition, the machine shall be designed according to the principles of ISO 12100-1:2003, Clause 5, for
relevant but not significant hazards, which are not dealt with by this part of ISO 4254. For those hazards,
ISO 12100-2 may be used for guidance.
The compliance with the safety requirements and/or measures shall be verified in accordance with Clause 6.
5.1.2 Unless otherwise specified in this part of ISO 4254:
⎯ safety distances shall comply with ISO 13857:2008, Tables 1, 3, 4 or 6;
⎯ the machine shall comply with the requirements of ISO 4254-1.
5.2 Noise
5.2.1 Noise reduction as a safety requirement
5.2.1.1 Reduction at source by design and by protective measures
The machine shall be designed to generate a noise level as low as practicable. The main sources causing
noise are
⎯ the engine, and
⎯ the gearbox and other transmission parts.
Machines shall be designed and constructed taking into account the available information and technical
measures to control noise at source at the design stage in accordance with ISO/TR 11688-1.
NOTE ISO/TR 11688-2 gives useful information on noise generation mechanisms in machinery.
Appropriately designed gearwheels, drives and oil bath lubrication and cooling may be seen as measures for
noise reduction at design stage.
10 © ISO 2009 – All rights reserved
---------------------- Page: 15 ----------------------
ISO 4254-10:2009(E)
5.2.1.2 Reduction by information
If, after taking all possible technical measures for reducing noise at the design stage, a manufacturer
considers that further protection of the operator is necessary, then adequate information shall be given in the
instruction handbook [see 7.1 o)].
5.2.2 Verification of requirements on noise based on noise emission values
For the determination of the sound power level and of the emission sound pressure level at the operator's
position, the noise test code given in ISO 4254-1:2008, Annex B shall be used.
5.3 Protection against inadvertent contact with tines and tine arms
5.3.1 In order to avoid inadvertent contact with tines and tine arms, these shall be guarded within the area
lying to the front in the travelling direction and which extends rearwards up to the vertical plane perpendicular
to the forward direction of travel and passing through the axis of rotation in accor
...
NORME ISO
INTERNATIONALE 4254-10
Première édition
2009-12-15
Matériel agricole — Sécurité —
Partie 10:
Faneuses et andaineuses rotatives
Agricultural machinery — Safety —
Part 10: Rotary tedders and rakes
Numéro de référence
ISO 4254-10:2009(F)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 4254-10:2009(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4254-10:2009(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.2
3 Termes et définitions .2
4 Liste des phénomènes dangereux significatifs .3
5 Exigences de sécurité et/ou mesures de prévention .10
5.1 Généralités .10
5.2 Bruit .10
5.3 Protection contre les contacts non intentionnels avec les dents et les bras porte-dents .11
5.4 Commandes .17
5.5 Machine en position de remisage.19
5.6 Composants pivotants et amovibles pour le transport.24
5.7 Timon d'attelage et/ou châssis porteur.25
6 Vérification des exigences de sécurité et des mesures de prévention .25
7 Informations pour l'utilisation.26
7.1 Notice d'instructions.26
7.2 Marquage.27
7.3 Signaux de sécurité et d'instruction.28
Annexe A (informative) Faneuses et andaineuses — Exemples.29
Annexe B (normative) Essai de résistance .32
Annexe C (informative) Stabilité de l'ensemble tracteur-faneuse-andaineuse rotative .33
Bibliographie.35
© ISO 2009 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4254-10:2009(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4254-10 a été élaborée par le comité technique CEN/TC 144, Tracteurs et matériels agricoles et
forestiers, du Comité européen de normalisation (CEN) en collaboration avec le comité technique ISO/TC 23,
Tracteurs et matériels agricoles et forestiers, sous-comité SC 7, Matériel de récolte et de conservation,
conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).
L'ISO 4254 comprend les parties suivantes, présentées sous le titre général Matériel agricole — Sécurité:
⎯ Partie 1: Exigences générales
⎯ Partie 5: Machines de travail du sol à outils animés
⎯ Partie 6: Pulvérisateurs et distributeurs d'engrais liquides
⎯ Partie 7: Moissonneuses-batteuses, récolteuses-hacheuses-chargeuses de fourrage et récolteuses de
coton
⎯ Partie 8: Distributeurs d'engrais solides
⎯ Partie 9: Semoirs
⎯ Partie 10: Faneuses et andaineuses rotatives
⎯ Partie 11: Ramasseuses-presses
⎯ Partie 12: Faucheuses rotatives à disque et tambour et faucheuses-broyeuses
La Partie 2, Applicateurs d'ammoniac anhydre, a été annulée.
La Partie 3, Tracteurs, a été annulée et remplacée par l'ISO 26322.
La Partie 4, Treuils pour matériels forestier et de sylviculture, a été annulée et remplacée par l'ISO 19472.
iv © ISO 2009 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4254-10:2009(F)
Introduction
La structure des normes de sécurité dans le domaine des machines est la suivante:
a) normes de type A (normes fondamentales de sécurité), contenant des notions fondamentales, des
principes de conception et des aspects généraux relatifs aux machines;
b) normes de type B (normes génériques de sécurité), traitant d'un aspect de la sécurité ou d'un moyen de
protection valable pour une large gamme de machines:
⎯ normes de type B1, traitant d'aspects particuliers de la sécurité (par exemple distances de sécurité,
température superficielle, bruit);
⎯ normes de type B2, traitant de moyens de protection (par exemple, commandes bimanuelles,
dispositifs de verrouillage, dispositifs sensibles à la pression, protecteurs);
c) normes de type C (normes de sécurité par catégorie de machines), traitant des exigences de sécurité
détaillées s'appliquant à une machine particulière ou à un groupe de machines particulier.
Le présent document est une norme de type C selon l'ISO 12100.
Lorsque des exigences de la présente norme de type C sont différentes de celles mentionnées dans des
normes de type A ou de type B, les exigences de la présente norme de type C prévalent sur celles des autres
normes, pour les machines conçues et fabriquées conformément aux exigences de la présente norme de
type C.
Les machines concernées et l'étendue des phénomènes dangereux, des situations dangereuses et des
événements dangereux couverts sont indiquées dans le domaine d'application de la présente partie de
l'ISO 4254. Ces phénomènes dangereux sont spécifiques aux faneuses et andaineuses rotatives.
Les phénomènes dangereux significatifs communs à toutes les machines agricoles (automotrices, portées,
semi-portées et traînées) sont traités dans l'ISO 4254-1.
© ISO 2009 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 4254-10:2009(F)
Matériel agricole — Sécurité —
Partie 10:
Faneuses et andaineuses rotatives
1 Domaine d'application
La présente partie de l'ISO 4254, à utiliser conjointement avec l'ISO 4254-1, spécifie les exigences de
sécurité et leur vérification pour la conception et la construction des faneuses rotatives, andaineuses rotatives
et faneuses-andaineuses rotatives, y compris les andaineuses rotatives à tambour, à un ou plusieurs rotors
animés, portées, semi-portées, traînées ou automotrices, utilisées par une seule personne (l'opérateur). En
outre, elle spécifie le type d'informations que le fabricant doit fournir sur les pratiques d'utilisation sûre
(incluant les risques résiduels).
La présente partie de l'ISO 4254 ne s'applique pas:
a) aux machines avec dents entraînées par le sol durant l'avancement ou avec dents entraînées par une
roue roulant sur le sol (par exemple les râteaux-soleil);
b) aux andaineuses à râteaux parallèles;
c) aux andaineuses à chaînes ou à courroies;
d) aux faneuses et andaineuses à conducteur à pied;
e) aux machines dotées d'un dispositif de ramassage.
Lorsque des exigences de la présente partie de l'ISO 4254 diffèrent de celles de l'ISO 4254-1, les exigences
de la présente partie de l'ISO 4254 prennent le pas sur les exigences de l'ISO 4254-1 pour les machines
conçues et fabriquées conformément aux exigences de la présente partie de l'ISO 4254.
La présente partie de l'ISO 4254, prise avec l'ISO 4254-1, traite de tous les phénomènes dangereux,
situations dangereuses et événements dangereux significatifs relatifs aux faneuses rotatives, andaineuses
rotatives et faneuses-andaineuses rotatives, lorsqu'elles sont utilisées normalement et lorsqu'elles font l'objet
d'un mauvais usage raisonnablement prévisible par le fabricant (voir Article 4), à l'exception des phénomènes
dangereux provenant:
⎯ de l'environnement, autres que le bruit;
⎯ de la compatibilité électromagnétique;
⎯ des vibrations;
⎯ du retournement, eu égard à la protection de l'opérateur au poste de conduite des machines
automotrices;
⎯ des organes mobiles de transmission de puissance, à l'exception des exigences relatives à la résistance
des protecteurs et des barres d'éloignement;
⎯ de la sécurité et de la fiabilité des systèmes de commande.
© ISO 2009 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 4254-10:2009(F)
NOTE 1 L'ISO 14982 spécifie les méthodes d'essai et les critères d'acceptation pour l'évaluation de la compatibilité
électromagnétique de tous les types de matériel agricole.
NOTE 2 Les exigences spécifiques aux règlementations routières (par exemple éclairage, dimensions, disque de
limitation de vitesse) ne sont pas prises en compte dans la présente partie de l'ISO 4254.
La présente partie de l'ISO 4254 n'est pas applicable aux faneuses et andaineuses rotatives fabriquées avant
la date de publication du présent document par l'ISO.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3864-1:2002, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 1: Principes
de conception pour les signaux de sécurité sur les lieux de travail et dans les lieux publics
ISO 4254-1:2008, Matériel agricole — Sécurité — Partie 1: Exigences générales
ISO/TR 11688-1:1995, Acoustique — Pratique recommandée pour la conception de machines et
d'équipements à bruit réduit — Partie 1: Planification
ISO 12100-1:2003, Sécurité des machines — Notions fondamentales, principes généraux de conception —
Partie 1: Terminologie de base, méthodologie
ISO 13857:2008, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et
inférieurs d'atteindre les zones dangereuses
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 4254-1 et l'ISO 12100-1
ainsi que les suivants s'appliquent.
NOTE L'Annexe A illustre des exemples de types de machines faisant l'objet de la présente partie de l'ISO 4254.
3.1
faneuse
machine conçue pour soulever ou redresser, puis disperser mécaniquement, le fourrage qui a été coupé et
posé au sol en vue d'accélérer son séchage
3.2
andaineuse
machine conçue pour regrouper le fourrage qui a été coupé et posé au sol en lignes continues, ou andains,
en vue de faciliter toute activité ultérieure
3.3
faneuse rotative
faneuse comportant un ou plusieurs rotors formés de bras tournant autour d'un axe légèrement incliné par
rapport à la verticale, chaque bras étant doté de dents flexibles
3.4
andaineuse rotative
andaineuse comportant un ou plusieurs rotors à axe vertical, muni de dents formant des peignes dont
l'inclinaison peut varier en cours de rotation
2 © ISO 2009 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 4254-10:2009(F)
3.5
faneuse-andaineuse
machine conçue pour éparpiller le fourrage ou pour former un andain suivant le réglage de la position des
dents et des déflecteurs
3.6
andaineuse à chaînes
andaineuse à courroies
andaineuse comportant des dents formant des peignes montés sur deux chaînes ou courroies parallèles
animées, perpendiculaires au sens du déplacement
3.7
andaineuse à râteaux parallèles
andaineuse comportant un rotor à axe horizontal, incliné par rapport au sens du déplacement et muni de
dents formant des peignes flexibles et toujours verticaux
3.8
râteau-soleil
râteau-faneur-andaineur à disque soleil
andaineuse comportant des rotors à dents à axe presque horizontal, dont la rotation est entraînée par le
déplacement de l'andaineuse et qui entraînent le fourrage vers le rotor suivant
3.9
andaineuse rotative à tambour
andaineuse comportant un rotor à axe horizontal perpendiculaire au sens du déplacement, muni de dents
assemblées en peigne
3.10
machine dotée d'un dispositif de ramassage
machine comportant un dispositif de collecte qui déplace le fourrage vers un convoyeur
4 Liste des phénomènes dangereux significatifs
Le Tableau 1 indique les phénomènes dangereux, situations dangereuses et événements dangereux
significatifs couverts par la présente partie de l'ISO 4254, identifiés par une appréciation du risque comme
étant significatifs pour ce type de machine, et qui nécessitent une action spécifique par le concepteur ou le
fabricant pour éliminer ou réduire le risque.
L'attention est attirée sur la nécessité de vérifier que les exigences de sécurité spécifiées dans la présente
partie de l'ISO 4254 s'appliquent à chacun des phénomènes dangereux significatifs engendrés par une
machine donnée et de veiller à ce que l'appréciation du risque soit complète.
© ISO 2009 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 4254-10:2009(F)
Tableau 1 — Liste des phénomènes dangereux significatifs associés aux faneuses et andaineuses
rotatives avec rotors animés
Article/paragraphe
Phénomène, situation ou Article/paragraphe
a
N° Origine de la présente partie
événement dangereux de l'ISO 4254-1:2008
de l'ISO 4254
A.1 Phénomènes dangereux mécaniques
A.1.1 Phénomène dangereux Écartement entre parties 4.4.3; 5.1.3.1; 5.1.3.3; 5.4; 5.6
d'écrasement adjacentes lors de l'actionnement 5.1.8; 6.1
des commandes
Mouvement des moyens d'accès 4.5.1.1.2; 4.5.1.2.5; —
4.5.2.3; 4.6
Conception des plates-formes 4.5.2.2 —
Outils de travail, contact avec les 4.7 5.3; 5.4; 7.1; 7.3
dents et les bras porte-dents en
mouvement
Points d'intervention, opérations 4.8; 4.14.1 7.1
d'entretien et de maintenance,
utilisation des supports
Mouvement des éléments 4.14.3; 4.14.5; 4.14.6 5.6; 7.1; 7.3
repliables
Points de cisaillement et de 5.1.4 5.1.2
pincement au poste de travail de
l'opérateur
Construction de points de levage, 5.2 —
déplacement de la machine,
opérations d'arrimage et de mise
sur vérins
Manque de stabilité 6.2 7.1
Montage de machines 6.2.2; 6.2.3; 6.3 —
A.1.2 Phénomène dangereux de Écartement entre parties 4.5.3; 5.1.3.1; 5.1.3.3; 5.4; 5.6
cisaillement adjacentes lors de l'actionnement 5.1.8; 6.1
des commandes
Mouvement des moyens d'accès 4.5.1.1.2; 4.5.1.2.5; —
4.5.2.3; 4.6
Conception des plates-formes 4.5.2.2 —
Outils de travail, contact avec les 4.7 5.3; 5.4; 7.1; 7.3
dents et les bras porte-dents en
mouvement
Points d'intervention, opérations 4.8; 4.14.1 7.1
d'entretien et de maintenance,
utilisation des supports
Mouvement des éléments 4.14.3; 4.14.5; 4.14.6 5.6; 7.3
repliables
Points de cisaillement et de 5.1.4 5.1.2
pincement au poste de travail de
l'opérateur
Construction de points de levage, 5.2 —
déplacement de la machine,
opérations d'arrimage et de mise
sur vérins
Manque de stabilité 6.2 7.1
Montage de machines 6.2.2; 6.2.3; 6.3 —
4 © ISO 2009 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 4254-10:2009(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
Phénomène, situation ou
a
N° Origine de de la présente partie
événement dangereux
l'ISO 4254-1:2008 de l'ISO 4254
A.1.4 Phénomène dangereux de Outils de travail, contact avec les 4.7 5.3; 5.4; 7.1; 7.3
happement, d'enroulement dents et les bras porte-dents en
mouvement
Démarrage/arrêt du moteur avec la 5.1.8 —
transmission engagée
A.1.6 Phénomène dangereux de Mouvement des moyens d'accès 4.5.1.2.5
—
choc
Mouvement des éléments 4.14.5; 4.14.6 5.6; 7.1; 7.3
repliables
Conception du système de 5.1.3.2 —
direction
A.1.7 Phénomène dangereux de Outils de travail, contact avec les 4.7 5.5; 7.1
perforation ou de piqûre dents en position de remisage
A.1.8 Phénomène dangereux de Actionnement des commandes 4.4.3; 5.1.3.2 5.4
frottement ou d'abrasion
Équipement électrique, 4.9.1 —
emplacement des câbles
Emplacement des moyens d'accès 4.5.1.1.2 —
A.1.9 Phénomène dangereux Composants et accessoires 4.10; 6.5 —
d'injection ou d'éjection de hydrauliques (par exemple rupture)
fluide sous haute pression
A.2 Phénomènes dangereux électriques
A.2.1 Contact des personnes Équipement électrique non isolé 4.9; 5.3, 6.5 —
avec des parties actives
(contact direct)
A.2.2 Contact des personnes Équipement électrique 4.9.1 —
avec les parties devenues
actives à la suite d'une
défaillance (contact
indirect)
A.2.3 Rapprochement avec des Contact avec les lignes hautes 8.1.3, 8.2.1 —
parties actives sous haute tension aériennes
tension
A.2.4 Rayonnement thermique ou Défaillance de l'équipement 4.9.2 —
autres phénomènes tels électrique
que projection de particules
Défaillance de la batterie 5.3.1 —
en fusion et effets
chimiques à la suite de
courts-circuits, surcharges,
etc.
A.3 Phénomènes dangereux thermiques
A.3.1 Brûlures, engelures et Système hydraulique, fluides de 4.12 —
autres lésions par un service (par exemple carburant,
contact possible des huile hydraulique, liquide de
refroidissement du moteur)
personnes avec des objets
ou des matériaux à des
Matériaux de la cabine (en cas 5.1.6 —
températures extrêmes
d'incendie)
hautes ou basses, par des
flammes ou des explosions
Surfaces chaudes (par exemple du 5.5 —
et aussi par le rayonnement
moteur et des parties associées)
de sources de chaleur
© ISO 2009 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 4254-10:2009(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
Phénomène, situation ou
a
N° Origine de de la présente partie
événement dangereux
l'ISO 4254-1:2008 de l'ISO 4254
A.4 Phénomènes dangereux engendrés par le bruit
A.4.1 Détérioration de l'audition Travail de la machine 4.2; 8.1.3 5.2; 7.1
(surdité) et autres troubles
physiologiques (par
exemple perte de
l'équilibre, baisse de la
vigilance); accidents dus à
des interférences avec la
communication orale et les
signaux acoustiques
A.5 Phénomènes dangereux engendrés par des matériaux et des produits
A.5.1 Phénomènes dangereux Contact avec les fluides de service 4.10; 4.12; 5.4; 8.1.3 —
résultant du contact ou de (réservoir de carburant, systèmes
l'inhalation de fluides, gaz, hydrauliques, système de
brouillards, fumées, et refroidissement du moteur)
poussières nocifs
Matériaux de la cabine (en cas 5.1.6 —
d'incendie)
Batterie 5.3.1 —
Système d'échappement 5.6 —
A.5.2 Phénomènes dangereux Matériaux de la cabine 5.1.6 —
d'incendie ou d'explosion
A.6 Phénomènes dangereux engendrés par le non-respect ou la négligence des principes ergonomiques
lors de la conception des machines
A.6.1 Postures défectueuses ou Emplacement et conception des 4.4; 8.1.3 5.4; 5.6; 7.1
efforts excessifs commandes
Emplacement et conception des 4.5.1; 4.6; 8.1.3 —
moyens d'accès
Opérations d'entretien et de 4.14.2; 4.14.4 —
maintenance
Conception des éléments 4.14.5 5.3; 5.5; 5.6
repliables
Conception du poste de travail de 5.1.1; 5.1.2.1; 5.1.3 —
l'opérateur
A.6.2 Absence de prise en Emplacement des commandes 4.4 5.4
considération ou prise en
Conception des moyens d'accès 4.5; 4.6 —
considération inadéquate
de l'anatomie main-bras ou
Conception du poste de travail de 5.1 —
pied-jambe
l'opérateur
Surcharge ou sous-charge
A.6.5 Commandes multifonctions 4.4 7.1
mentale, stress
A.6.6 Erreurs humaines, Identification, conception et 4.4 5.4; 5.6
comportement humain emplacement des commandes
Explications des commandes et 8.1 7.1
signaux insuffisantes ou
manquantes dans le manuel de
l'opérateur
Emplacement et conception des
8.2 7.3
signaux
6 © ISO 2009 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 4254-10:2009(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
Phénomène, situation ou
a
N° Origine de de la présente partie
événement dangereux
l'ISO 4254-1:2008 de l'ISO 4254
A.6.7 Conception, emplacement Conception, emplacement et 4.4; 5.1.3; 6.1; 5.4; 5.6; 7.1
ou identification des identification des commandes 8.1.3.c)
organes de service
inadéquats
A.8 Démarrage intempestif, emballement/survitesse inattendus
A.8.1 Défaillance/dysfonction- Tous les systèmes de commande 4.8; 4.9 —
nement du système de
Connexions hydrauliques, 6.5 —
commande
pneumatiques et électriques
A.8.2 Rétablissement de Tous les systèmes de commande 4.3; 6.1 —
l'alimentation en énergie
après une coupure
A.8.4 Autres influences Stabilité 6.2.1.1; 6.2.1.2 7.1
extérieures (pesanteur,
vent, etc.)
A.8.5 Erreurs commises par Conception et emplacement des 4.4; 6.1.2 5.4; 5.6; 7.1
l'opérateur (engendrées par commandes
l'inadaptation de la machine
Conception des moyens d'accès 4.5; 4.6 —
aux caractéristiques et
aptitudes humaines; voir
Conception du poste de travail de 5.1 —
A.6.6
l'opérateur
Système de travail 5.2 —
Systèmes d'entretien et de 4.14 —
maintenance
Système de montage des 6.2; 6.3 5.6
machines
Instructions insuffisantes ou 8.1.3 7.1
manquantes dans le manuel de
l'opérateur
Impossibilité d'arrêter la
A.9 Tous les systèmes de commande 4.4; 5.1.8; 6.1 5.6
machine dans les
meilleures conditions
possibles
A.11 Défaillance de Supports mécaniques ou 4.8 5.6; 5.7
l'alimentation en énergie
dispositifs hydrauliques de
verrouillage motorisés
Tous les systèmes de commande 4.9; 4.10; 4.11; 4.12; 5.6
5.1.3; 5.1.8
A.12 Défaillance du circuit de Tous les systèmes de commande 4.9; 4.10; 4.11; 4.12; 5.6
commande 5.1.3; 5.1.8
A.13 Erreurs de montage Systèmes de montage des 6.2; 6.3 5.6
machines
Instructions insuffisantes ou 8.1.3 7.1
manquantes dans le manuel de
l'opérateur
A.14 Rupture (de parties) Protecteurs et barres 4.7 5.3.1
pendant le d'éloignement (résistance)
fonctionnement
Supports (résistance) 4.8 —
Composants hydrauliques 4.9 —
© ISO 2009 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 4254-10:2009(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
Phénomène, situation ou
a
N° Origine de de la présente partie
événement dangereux
l'ISO 4254-1:2008 de l'ISO 4254
A.15 Chute ou éjection
Supports démontables en position 4.8 —
d'objets ou de fluides
autre que de remisage
Rupture des composants 4.10 —
hydrauliques
Éléments repliables non maintenus 4.14.6 5.6; 5.7
en position de transport
Fonctionnement de la — 7.1; 7.3
machine/outils de travail
A.16 Retournement de la Perte de stabilité de la machine 6.2 7.1
machine
A.17 Glissade, perte Conception des moyens d'accès 4.5; 4.6 —
d'équilibre et chute de
Conception des plates-formes 4.4.2 —
personnes (liées à la
machine)
Conception et emplacements pour 4.6.3 —
l'entretien et la maintenance
Phénomènes dangereux, situations dangereuses et événements dangereux additionnels dus à la mobilité
A.18 Relatifs à la fonction déplacement
A.18.1 Mouvement au démarrage Activation du système de 5.1.3 —
du moteur commande de la propulsion par le
sol
Activation du système de 5.1.8 —
commande marche/arrêt du moteur
A.18.2 Mouvement sans Activation du système de 5.1.3 —
conducteur au poste de commande de la propulsion par le
conduite sol
Activation du système de 5.1.8 —
commande marche/arrêt du moteur
A.18.3 Mouvement sans que Système de sécurisation des 4.14.5 5.6; 5.7
l'ensemble des éléments éléments repliables
soit en position de sécurité
A.18.4 Aptitude insuffisante de la Activation du système de 5.1.3 —
machine à être ralentie, commande de la propulsion par le
arrêtée et immobilisée sol
A.19 Liés au poste de travail
A.19.1 Chute de personnes lors de Moyens d'accès 4.5; 4.6 —
l'accès au (ou du départ du)
Plates-formes 4.5.2 —
poste de travail
Emplacement pour l'entretien et la 4.6.3 —
maintenance
A.19.2 Gaz d'échappement/ Cabine 5.4.1; 5.6 —
manque d'oxygène au
poste de travail
A.19.3 Incendie (inflammabilité de Matériaux de la cabine (voir 7.1 et 5.1.6 —
la cabine, manque de 7.2)
moyens d'extinction)
8 © ISO 2009 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 4254-10:2009(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
Phénomène, situation ou
a
N° Origine de de la présente partie
événement dangereux
l'ISO 4254-1:2008 de l'ISO 4254
A.19.4 Phénomènes dangereux Roues 4.5.1.1.2 —
mécaniques au poste de
travail:
a) contact avec les roues Arbre(s) de transmission à cardans 4.6.4 —
de prise de force
b) rupture des éléments
tournant à grande vitesse
c) retournement
A.19.5 Visibilité insuffisante à partir Visibilité (à l'avant, à l'arrière, sur la 5.1.7 —
du poste de travail zone de travail)
A.19.6 Éclairage inadéquat Dispositions pour installer des 5.1.7 —
éclairages de travail
A.19.7 Siège inadéquat Siège de l'opérateur 5.1.2 —
Siège de l'instructeur — —
A.19.8 Bruit au poste de travail Travail de la machine 4.2 5.2
A.19.10 Moyens d'évacuation/issue Issues de secours de la cabine 5.1.5 —
de secours insuffisants
A.20 Dus au système de commande
A.20.1 Emplacement inadéquat Tous les organes de service 4.4; 4.8.1.2; 5.1.2.1; 5.4; 5.6
des organes de service 5.1.3.3; 6.1.1; 6.1.2
A.20.2 Conception inadéquate des Tous les organes de service 4.4; 5.1.3; 5.1.8 5.6; 7.1
organes de service et de
leur mode de
fonctionnement
A.21 Provenant de la Manque de stabilité de la machine 6.2 —
manutention de la en fonctionnement
machine (manque de
stabilité)
A.22 Dus à la source de puissance et à la transmission de la puissance
A.22.1 Phénomènes dangereux Démarrage/arrêt du moteur 5.1.8 —
provenant du moteur et des
Batterie 5.3 —
batteries
A.22.2 Phéno
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
