ISO 6194-4:2009

NORME ISO
INTERNATIONALE 6194-4
Troisième édition
2009-03-15



Bagues d'étanchéité à lèvres pour arbres
tournants incorporant des éléments
d'étanchéité en élastomère —
Partie 4:
Méthodes d'essai de performance
Rotary shaft lip-type seals incorporating elastomeric sealing
elements —
Part 4: Performance test procedures





Numéro de référence
ISO 6194-4:2009(F)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 6194-4:2009(F)

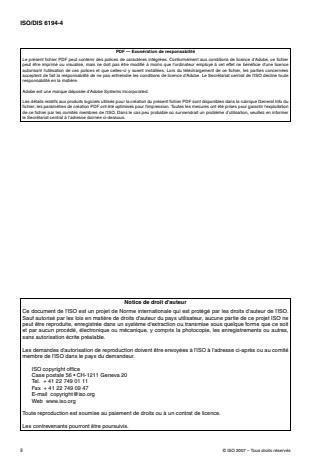

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2009 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 6194-4:2009(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes, définitions et symboles. 2
3.1 Termes et définitions. 2
3.2 Symboles . 2
4 Mode opératoire préalable à l'essai . 2
5 Essai dynamique à température normale . 3
5.1 Appareillage d'essai . 3
5.2 Installation . 5
5.3 Conditions d'essai . 5
5.4 Mode opératoire d'essai. 5
5.5 Mesurages postérieurs à l'essai. 5
5.6 Enregistrement. 5
5.7 Critères d'acceptation . 5
6 Essai dynamique à basse température . 6
6.1 Généralités . 6
6.2 Appareillage d'essai . 6
6.3 Installation . 7
6.4 Mode opératoire d'essai. 7
6.5 Mesurages postérieurs à l'essai. 7
6.6 Enregistrement. 7
6.7 Critère d'acceptation . 7
7 Essais des matériaux des composants élastomères. 8
7.1 Exigences relatives au matériau élastomère . 8
7.2 Masse volumique. 8
7.3 Dureté. 8
7.4 Déformation rémanente après compression . 8
7.5 Immersion dans le fluide. 9
7.6 Vieillissement à la chaleur sèche dans l'air . 9
7.7 Rigidité à basse température. 9
7.8 Enregistrement. 9
8 Phrase d'identification (Référence à la présente partie de l'ISO 6194) . 9
Annexe A (informative) Exemple type de rapport d'essai de bague pour l'essai dynamique. 10
Annexe B (informative) Exemple type de rapport d'essai de bague pour l'essai dynamique à
basse température. 13
Annexe C (informative) Exemple type de rapport d'essai de matériau élastomère . 15
Bibliographie . 17

© ISO 2009 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 6194-4:2009(F)

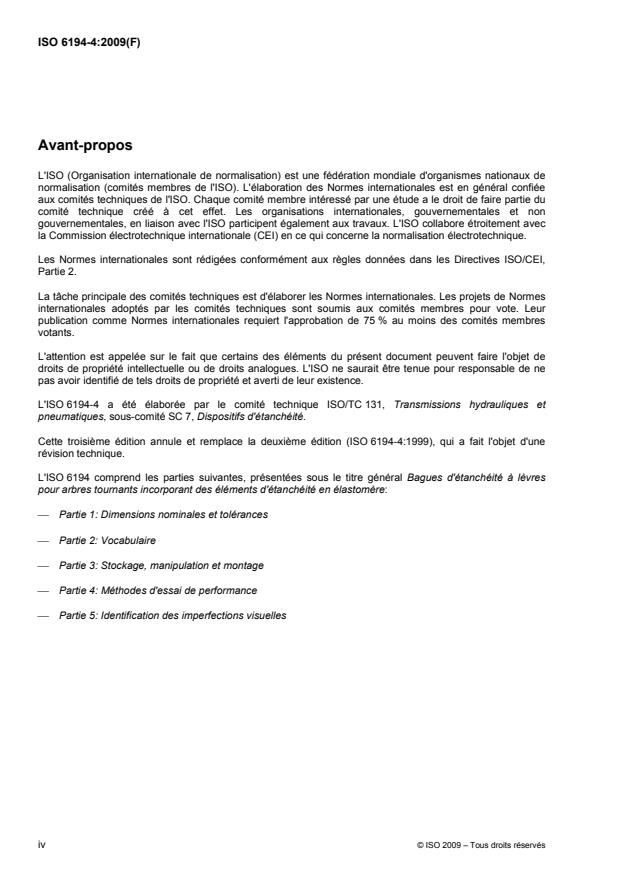

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6194-4 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 7, Dispositifs d'étanchéité.
Cette troisième édition annule et remplace la deuxième édition (ISO 6194-4:1999), qui a fait l'objet d'une
révision technique.
L'ISO 6194 comprend les parties suivantes, présentées sous le titre général Bagues d'étanchéité à lèvres
pour arbres tournants incorporant des éléments d'étanchéité en élastomère:
⎯ Partie 1: Dimensions nominales et tolérances
⎯ Partie 2: Vocabulaire
⎯ Partie 3: Stockage, manipulation et montage
⎯ Partie 4: Méthodes d'essai de performance
⎯ Partie 5: Identification des imperfections visuelles
iv © ISO 2009 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 6194-4:2009(F)
Introduction
Les bagues d'étanchéité à lèvres pour arbres tournants sont utilisées pour retenir un fluide, par exemple un
lubrifiant, dans les équipements où la pression différentielle est relativement faible. Habituellement, l'arbre est
rotatif et le logement est fixe, bien que dans quelques applications l'arbre est fixe et le logement est rotatif.
L'étanchéité dynamique est normalement le résultat d'un ajustement serré volontaire entre l'arbre et un
élément d’étanchéité souple incorporé à la bague.
De façon similaire, un ajustement serré volontaire entre le diamètre extérieur de la bague et le diamètre
d'alésage du logement retient la bague et empêche les fuites statiques.
Un stockage soigneux, une manipulation et un montage corrects de toutes les bagues sont nécessaires afin
d'éviter les risques, à la fois avant et pendant le montage, qui pourraient affecter leur durée de vie.

© ISO 2009 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 6194-4:2009(F)

Bagues d'étanchéité à lèvres pour arbres tournants incorporant
des éléments d'étanchéité en élastomère —
Partie 4:
Méthodes d'essai de performance
AVERTISSEMENT — Il convient que l'utilisateur de la présente partie de l'ISO 6194 soit familier avec
les pratiques courantes de laboratoire. La présente partie de l’ISO 6194 n'a pas pour but de traiter tous
les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation; toutefois, l'attention est
attirée sur la nécessité de prendre des précautions pour la manipulation des fluides et équipements
très chauds ou froids. Il incombe à l'utilisateur de la présente partie de l’ISO 6194 d'établir des
pratiques appropriées en matière d'hygiène et de sécurité, et de s'assurer de la conformité à toutes
réglementations nationales en vigueur.
1 Domaine d'application
L'ISO 6194 décrit les bagues d'étanchéité incorporant des éléments d'étanchéité en élastomère. Ils sont
considérés comme appropriés pour une utilisation dans des conditions de basse pression
(voir l’ISO 6194-1:2007, 6.1).
La présente partie de l'ISO 6194 spécifie les exigences générales d'essais des bagues d'étanchéité à lèvres
pour arbres tournants. Les essais peuvent servir à des fins de qualification.
NOTE L'ISO 6194 est complémentaire de l'ISO 16589, qui couvre les bagues incorporant des éléments d'étanchéité
thermoplastiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre
10 DIDC et 100 DIDC)
ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à la
chaleur
ISO 812, Caoutchouc vulcanisé ou thermoplastique — Détermination de la fragilité à basse température
ISO 815-1, Caoutchouc vulcanisé ou thermoplastique — Détermination de la déformation rémanente après
compression — Partie 1: À températures ambiantes ou élevées
ISO 815-2, Caoutchouc vulcanisé ou thermoplastique — Détermination de la déformation rémanente après
compression — Partie 2: À basses températures
ISO 1817, Caoutchouc vulcanisé — Détermination de l'action des liquides
ISO 2781, Caoutchouc vulcanisé ou thermoplastique — Détermination de la masse volumique
© ISO 2009 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 6194-4:2009(F)
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6194-1:2007, Bagues d'étanchéité à lèvres pour arbres tournants incorporant des éléments d'étanchéité
en élastomère — Partie 1: Dimensions nominales et tolérances
ISO 6194-2, Bagues d'étanchéité à lèvres pour arbres tournants incorporant des éléments d'étanchéité en
élastomère — Partie 2: Vocabulaire
3 Termes, définitions et symboles
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 6194-2 et l'ISO 5598, ainsi
que les suivants s'appliquent.
3.1.1
lot
arrivage identifiable et traçable de composé de caoutchouc de composition définie et fabriqué par une seule
opération de production
3.2 Symboles
Pour les besoins du présent document, les symboles donnés dans l'ISO 6194-1 s'appliquent.
4 Mode opératoire préalable à l'essai
4.1 Inspecter toutes les bagues soumises à essai afin de vérifier la conformité par rapport à un dessin
pertinent ou à une spécification détaillée déclarée par le fabricant de la bague.
4.2 Pour les bagues avec un composant élastomère, s'assurer que le fabricant de bagues a déclaré le
numéro de désignation du lot du matériau à partir duquel les bagues ont été réalisées, ainsi que la masse
volumique nominale, la dureté nominale, la valeur maximale de déformation rémanente après compression et
la variation de volume maximale après immersion dans le fluide d'essai.
Lorsque la bague est requise pour des essais de rigidité à basse température, s'assurer que le fabricant de
bagues a également déclaré le module maximal après essai à la température d'essai choisie.
S'assurer que le lot d'élastomère a été soumis à essai conformément à l'Article 7.
4.3 Pour faciliter l'analyse précise des résultats d'essai, déterminer les données suivantes concernant les
caractéristiques physiques de la bague d'étanchéité et de l'appareillage d'essai avant l'essai:
a) diamètre de lèvre (avec ressort);
b) diamètre de lèvre (sans ressort, mesuré au moins 24 h après avoir retiré le ressort);
c) diamètre extérieur moyen de l'armature et ovalisation;
d) diamètre de l'arbre, dureté du matériau et rugosité de surface;
e) diamètre du logement, matériau et rugosité de surface;
f) diamètre de la lèvre de protection, si besoin (avec et sans ressort fixé à la lèvre d'étanchéité).
4.4 S'assurer que l’excentricité spécifiée de l'arbre et le déport du logement de l'appareillage d'essai ont été
incorporés.
2 © ISO 2009 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 6194-4:2009(F)
5 Essai dynamique à température normale
5.1 Appareillage d'essai
L'appareillage d'essai doit être similaire à l'exemple type représenté à la Figure 1 et doit consister en un
logement capable de retenir le fluide d'essai et de recevoir les bagues à soumettre à essai, ainsi qu'en un
élément rotatif constitué d'une broche montée horizontalement sur des paliers adaptés. La conception du
logement de bague doit être en conformité avec les dimensions spécifiées dans l'ISO 6194-1. Le logement et
l'élément rotatif doivent être capables de reproduire l‘excentricité et le déport spécifiés en 4.4.

Légende
1 bac filtrant 9 support de la tête d'essai
2 isolation 10 bague de verrouillage
3 transmission de force motrice 11 bague entretoise
4 bande chauffante 12 fluide d'essai
5 serpentin de refroidissement
b largeur nominale de la bague
6 logement de bague
D diamètre nominal de l'arbre à utiliser avec la bague
1
7 bague d'essai
D diamètre nominal de l'alésage du logement ou diamètre extérieur de la bague
2
8 arbre d'essai
Figure 1 — Exemple type d'appareillage pour essai dynamique à température normale
© ISO 2009 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 6194-4:2009(F)
Lorsqu'il n'est pas possible de fournir un appareillage d'essai avec un arbre particulier et une taille du
logement adaptée à l'application, l'appareillage d'essai doit être choisi parmi les tailles normalisées indiquées
dans le Tableau 1. La taille choisie doit être la plus proche de la taille de l'application.
Tableau 1 — Dimensions normalisées des arbres et des logements
Dimensions en millimètres
Diamètre de l'arbre Diamètre du logement Largeur de la bague
D D b
1 2
20 35 7
40 55 8
60 80 8
90 120 12
200 230 15
L'appareillage d'essai doit également être conforme aux exigences supplémentaires suivantes:
a) l'arbre doit être capable de tourner aux vitesses d'arbre spécifiées et/ou de maintenir ces vitess
...

PROJET DE NORME INTERNATIONALE ISO/DIS 6194-4
ISO/TC 131/SC 7 Secrétariat: JISC
Début de vote: Vote clos le:
2007-11-02 2008-04-02
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION
Bagues d'étanchéité à lèvres pour arbres tournants incorporant
des éléments d'étanchéité en élastomère —
Partie 4:
Méthodes d'essai de performance
Rotary-shaft lip-type seals incorporating elastomeric sealing elements —
Part 4: Performance test procedures
[Révision de la deuxième édition (ISO 6194-4:1999)]
ICS 23.100.60; 83.140.50

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du
secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au
Secrétariat central de l'ISO au stade de publication.
To expedite distribution, this document is circulated as received from the committee secretariat.
ISO Central Secretariat work of editing and text composition will be undertaken at publication
stage.
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR OBSERVATIONS ET APPROBATION. IL EST DONC SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D'ÊTRE EXAMINÉS POUR ÉTABLIR S'ILS SONT ACCEPTABLES À DES FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES PROJETS DE NORMES INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSIBILITÉ DE DEVENIR DES NORMES POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
LES DESTINATAIRES DU PRÉSENT PROJET SONT INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS, NOTIFICATION DES DROITS DE
PROPRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À FOURNIR UNE DOCUMENTATION EXPLICATIVE.
©
Organisation internationale de normalisation, 2007

---------------------- Page: 1 ----------------------
ISO/DIS 6194-4
PDF — Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation
de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer
le Secrétariat central à l'adresse donnée ci-dessous.
Notice de droit d'auteur
Ce document de l'ISO est un projet de Norme internationale qui est protégé par les droits d'auteur de l'ISO.
Sauf autorisé par les lois en matière de droits d'auteur du pays utilisateur, aucune partie de ce projet ISO ne
peut être reproduite, enregistrée dans un système d'extraction ou transmise sous quelque forme que ce soit
et par aucun procédé, électronique ou mécanique, y compris la photocopie, les enregistrements ou autres,
sans autorisation écrite préalable.
Les demandes d'autorisation de reproduction doivent être envoyées à l'ISO à l'adresse ci-après ou au comité
membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Toute reproduction est soumise au paiement de droits ou à un contrat de licence.
Les contrevenants pourront être poursuivis.
©
ii ISO 2007 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 6194-4
Sommaire Page
Avant-propos .v
Introduction.vi
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .2
4 Mode opératoire préalable à l'essai.2
5 Essai dynamique à température normale .3
5.1 Appareillage d'essai.3
5.2 Installation.5
5.3 Conditions d'essai.5
5.4 Mode opératoire d'essai .5
5.5 Mesures postérieures à l'essai .5
5.6 Enregistrement .5
5.7 Critères d'acceptation.5
6 Essai dynamique à basse température.5
6.1 Généralités .5
6.2 Appareillage d'essai.6
6.3 Installation.6
6.4 Mode opératoire d'essai .6
6.5 Mesures postérieures à l'essai .7
6.6 Enregistrement .7
6.7 Critère d'acceptation.7
7 Essais des matériaux des composants élastomères .7
7.1 Exigences relatives au matériau élastomère.7
7.2 Masse volumique.7
7.3 Dureté .8
7.4 Déformation rémanente après compression.8
7.5 Immersion dans le fluide .8
7.6 Vieillissement à la chaleur sèche dans l'air.8
7.7 Rigidité à basse température .8
7.8 Enregistrement .9
8 Phrase d’identification (Référence à la présente partie de l’ISO 6194).9
Annexe A (informative) Exemple type de rapport d'essai de bague pour l'essai dynamique.10
A.1 Données générales.10
A.2 Mesures préalables à l'essai .10
A.3 Conditions d'essai.11
A.4 Mesures postérieures à l'essai .11
A.5 Résultats d'essai .12
Annexe B (informative) Exemple type de rapport d'essai de bague pour l'essai dynamique à
basse température.13
B.1 Données générales.13
B.2 Mesures préalables à l'essai .13
B.3 Conditions d'essai.13
B.4 Résultats d'essai .14
Annexe C (informative) Exemple type de rapport d'essai de matériau élastomère .15
C.1 Données générales.15
C.2 Conditions d'essai.15
© ISO 2007 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/DIS 6194-4
C.3 Résultats d'essai. 16
C.4 Commentaires. 16
Bibliographie . 17

iv © ISO 2007 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/DIS 6194-4
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6194-4 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 7, Dispositifs d'étanchéité.
Cette deuxième édition annule et remplace la première édition (1999), qui a fait l'objet d'une révision
technique.
L'ISO 6194 comprend les parties suivantes, présentées sous le titre général Bagues d'étanchéité à lèvres
pour arbres tournants incorporant des éléments d'étanchéité en élastomère:
⎯ Partie 1 : Dimensions nominales et tolérances
⎯ Partie 2 : Vocabulaire
⎯ Partie 3 : Stockage, manipulation et installation
⎯ Partie 4 : Méthodes d'essai de performance
⎯ Partie 5 : Identification des imperfections visuelles
Les annexes A, B et C de la présente partie de l'ISO 6194 sont données uniquement à titre informatif.
© ISO 2007 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/DIS 6194-4
Introduction
Les bagues d'étanchéité à lèvre pour arbres tournants servent à retenir le fluide, par exemple le lubrifiant,
dans les matériels où la pression différentielle est relativement faible. En principe, c’est l’arbre qui tourne et le
logement est fixe, mais dans certains cas l'arbre peut aussi être fixe, et c'est alors le logement qui tourne.
L’étanchéité dynamique résulte normalement d'un serrage volontaire entre l'arbre et un élément souple
incorporé à la bague d'étanchéité.
De même, un serrage entre le diamètre extérieur de la bague et le diamètre d'alésage du logement maintient
la bague tout en empêchant les fuites statiques.
Des précautions doivent être prises pour le stockage, la manipulation et l’installation des bagues afin d’éviter,
avant ou pendant l’installation, tout risque de réduction de leur durée de vie.

vi © ISO 2007 – Tous droits réservés

---------------------- Page: 6 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 6194-4

Bagues d'étanchéité à lèvres pour arbres tournants incorporant
des éléments d'étanchéité en élastomère —
Partie 4:
Méthodes d'essai de performance
AVERTISSEMENT -- Il convient que l’utilisateur de la présente partie de l’ISO 6194 connaisse bien les
pratiques courantes de laboratoire. La présente norme n’a pas pour but de traiter tous les problèmes
de sécurité qui sont, le cas échéant, liés à son utilisation, toutefois, l’attention est attirée sur la
nécessité de prendre des précautions pour la manipulation des fluides et équipements très chauds ou
froids. Il incombe à l’utilisateur de la présente norme d’établir des pratiques appropriées en matière
d’hygiène et de sécurité, et de s’assurer de la conformité à toutes réglementations nationales en
vigueur.
1 Domaine d'application
L’ISO 6194 décrit les bagues d’étanchéité incorporant des éléments d’étanchéité en élastomère. Elles sont
utilisables dans des conditions de faible pression (voir Partie 1, paragraphe 6.1).
La présente partie de l'ISO 6194 spécifie les exigences générales d'essais des bagues d'étanchéité à lèvre
pour arbres tournants. Les essais peuvent servir à des fins de qualification.
NOTE L’ISO 6194 vient en complément de l’ISO 16589, qui traite des bagues d’étanchéité incorporant des éléments
d’étanchéité thermoplastiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 48:2007, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise
entre10 DIDC et 100 DIDC)
ISO 188:2007, Caoutchouc vulcanisé — Essais de résistance au vieillissement accéléré et à la chaleur
ISO 812:1991, Caoutchouc vulcanisé ou thermoplastique - Détermination de la fragilité à basse température
ISO 815:1991, Caoutchouc vulcanisé ou thermoplastique — Détermination de la déformation rémanente
après compression aux températures ambiantes, élevées ou basses
ISO 1817:2005, Caoutchouc vulcanisé — Détermination de l'action des liquides
ISO 2781:2005, Caoutchouc vulcanisé — Détermination de la masse volumique
ISO 5598:1985, Transmissions hydrauliques et pneumatiques — Vocabulaire
© ISO 2007 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO/DIS 6194-4
1)
ISO 6194-1 , Bagues d'étanchéité à lèvre pour arbres tournants — Partie 1 : Dimensions nominales et
tolérances.
1)
ISO 6194-2 , Bagues d'étanchéité à lèvre pour arbres tournants — Partie 2 : Vocabulaire.
3 Termes et définitions
Pour les besoins de la présente partie de l’ISO 6194, les termes et définitions donnés dans l’ISO 6194-2 et
l’ISO 5598 ainsi que la suivante s'appliquent.
3.1
Lot
arrivage identifiable et traçable de composé de caoutchouc de composition définie et fabriqué par une seule
opération de production
4 Mode opératoire préalable à l'essai
4.1 Inspecter toutes les bagues soumises à essai pour conformité à un dessin pertinent ou à une
spécification détaillée déclarée par le fabricant de la bague.
4.2 Pour les bagues avec un composant élastomère, s'assurer que le fabricant de bagues a déclaré le
numéro de désignation du lot du matériau à partir duquel les bagues ont été réalisées, ainsi que la masse
volumique nominale, la dureté nominale, la valeur maximale de déformation rémanente après compression et
la variation de volume maximale après immersion dans le fluide d'essai.
Lorsque la bague est requise pour des essais de rigidité à basse température, s'assurer que le fabricant de
bagues a également déclaré le module maximal après essai à la température d'essai choisie.
S'assurer que le lot d'élastomère a été soumis à essai conformément à l'article 7.
4.3 Pour faciliter l'analyse précise des résultats d'essai, déterminer les données suivantes concernant les
caractéristiques physiques de la bague d'étanchéité et de l'appareillage d'essai avant l'essai :
a) diamètre de lèvre (avec ressort)
b) diamètre de lèvre (sans ressort, mesuré au moins 24 h après avoir retiré le ressort)
c) diamètre extérieur moyen de l'armature et ovalisation
d) diamètre de l'arbre, dureté du matériau et rugosité de surface
e) diamètre du logement, matériau et rugosité de surface
f) diamètre de la lèvre de protection, si besoin (avec et sans ressort fixé à la lèvre d’étanchéité)
4.4 S'assurer que l‘excentricité spécifiée de l'arbre et le déport du logement de l'appareillage d'essai ont été
incorporés.

1) En cours de révision.
2 © ISO 2007 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/DIS 6194-4
5 Essai dynamique à température normale
5.1 Appareillage d'essai
L'appareillage d'essai doit être similaire à l'exemple type représenté à la Figure 1 et doit consister en un
logement c
...
