ISO 2336-1:1996
(Main)Hacksaw blades - Part 1: Dimensions for hand blades
Hacksaw blades - Part 1: Dimensions for hand blades
Specifies the dimensions of hand hacksaw blades. It is valid for single edge blades of length equal to 300 mm, the tooth pitch of which is no greater than 1,4 mm.
Lames de scies droites à métaux — Partie 1: Dimensions des lames à main
General Information
- Status
- Published
- Publication Date
- 17-Apr-1996
- Technical Committee
- ISO/TC 29 - Small tools
- Drafting Committee
- ISO/TC 29 - Small tools
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 04-Sep-2023
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
Overview
ISO 2336-1:1996 specifies the dimensions for hand hacksaw blades. It is the first part of the ISO 2336 series and applies to single-edge hand blades of length 300 mm with a tooth pitch not greater than 1.4 mm. Prepared by ISO/TC 29 (Small tools), this standard standardizes dimensional parameters and designation for replacement and production hand hacksaw blades.
Key topics and requirements
- Scope: Covers dimensional requirements only for single-edge hand hacksaw blades, L = 300 mm, P ≤ 1.4 mm.
- Primary dimensions defined:

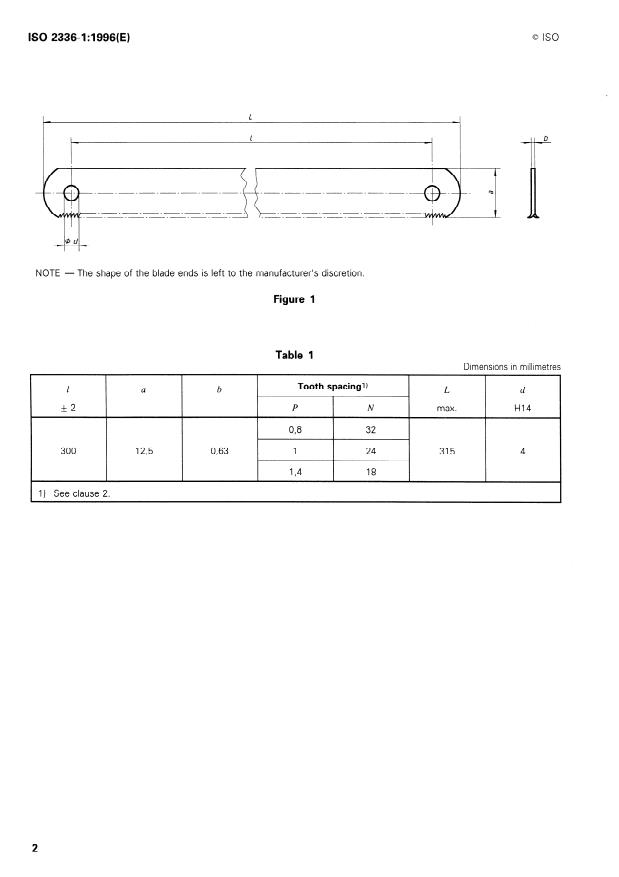

- Blade length (L) - distance between centres of the pin holes (diameter d).
- Width (a) - blade body width in millimetres.
- Thickness (b) - blade thickness in millimetres.
- Tooth pitch (P) - distance between teeth in millimetres; may be supplemented by number of teeth (N) per 25 mm.
- Designation format: Prescribes a concise designation format. Example given:
- Saw blade ISO 2336-1 - 300 x 12.5 x 0.63 x 1
- (where 300 = L, 12.5 = a, 0.63 = b, 1 = P)
- Saw blade ISO 2336-1 - 300 x 12.5 x 0.63 x 1
- Pin hole and mounting: Blade length is measured between centres of pin holes; the centre of the pin hole is recommended to lie on the blade centreline.
- Manufacturer discretion: The standard allows manufacturers to determine the exact shape of blade ends.
- Reference and revision history: First edition (1996) replaces ISO 2336:1980 and is published alongside ISO 2336-2:1996 (machine blades).
Applications and users
ISO 2336-1:1996 is intended for practical use where consistent, interchangeable hand hacksaw blades are required:
- Manufacturers - to design and produce blades that meet standardized dimensions for interchangeability.
- Suppliers and distributors - to label and classify replacement blades clearly for buyers.
- Procurement and maintenance - to specify correct blade dimensions for tool replacement and stock control.
- Quality assurance and inspection - to verify conformance to dimensional requirements.
- Tool designers and workshop engineers - to ensure compatibility with hacksaw frames and mounting pins.
Related standards
- ISO 2336-2:1996 - Hacksaw blades: Part 2 - Dimensions for machine blades (complements Part 1).
- Historical: ISO 2336:1980 was superseded by the 1996 revisions.
Keywords: ISO 2336-1:1996, hacksaw blades, hand blades, blade dimensions, tooth pitch, blade length, blade thickness, designation, standards for hacksaw blades.
Frequently Asked Questions
ISO 2336-1:1996 is a standard published by the International Organization for Standardization (ISO). Its full title is "Hacksaw blades - Part 1: Dimensions for hand blades". This standard covers: Specifies the dimensions of hand hacksaw blades. It is valid for single edge blades of length equal to 300 mm, the tooth pitch of which is no greater than 1,4 mm.
Specifies the dimensions of hand hacksaw blades. It is valid for single edge blades of length equal to 300 mm, the tooth pitch of which is no greater than 1,4 mm.
ISO 2336-1:1996 is classified under the following ICS (International Classification for Standards) categories: 25.100.40 - Saws. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 2336-1:1996 has the following relationships with other standards: It is inter standard links to ISO 6647-2:2007. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 2336-1:1996 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
IS0
INTERNATIONAL
2336-l
STANDARD
First edition
1996-04-01
Hacksaw blades -
Part 1:
Dimensions for hand blades
Lames de sties droites B m&aux -
Partie 1: Dimensions des lames ;i main
Reference number
IS0 2336-1 :I 996(E)
IS0 2336-l : 1996(E)

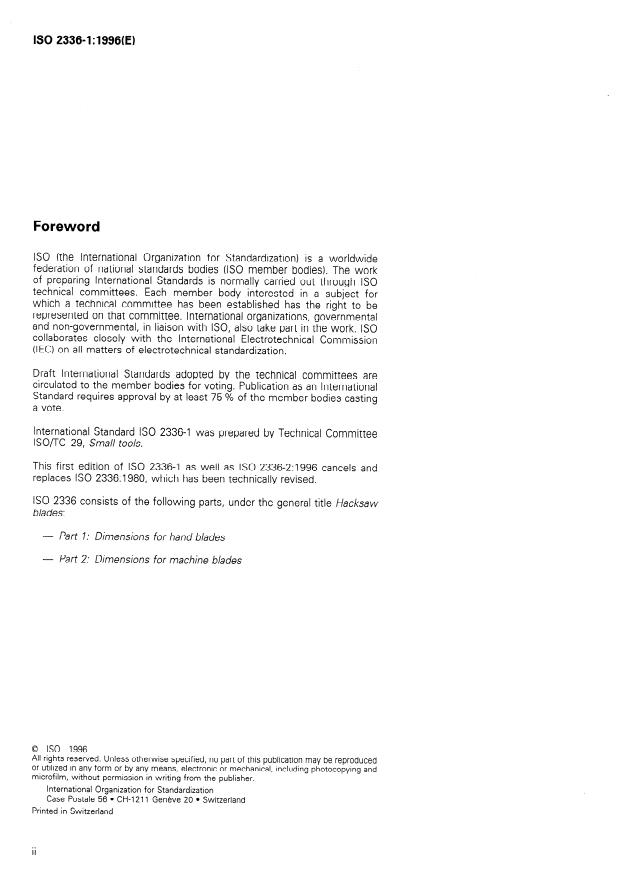

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(I EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 2336-l was prepared by Technical Committee
lSO/lC 29, Small too/s.
This first edition of IS0 2336-l as well as IS0 2336-2:1996 cancels and
replaces IS0 2336:1980, which has been technically revised.
IS0 2336 consists of the following parts, under the general title Hacksaw
blades:
- Part I: Dimensions for hand blades
- Part 2: Dimensions for machine blades
0 IS0 1996
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
IS0 2336=1:1996(E)
INTERNATIONAL STANDARD 0 ISO
Hacksaw blades -
Part
...
NORME ISO
INTERNATIONALE 2336-l
Première édition
1996-04-01
Lames de scies droites à métaux -
Partie 1:
Dimensions des lames à main
Hacksaw blades -
Part 1: Dimensions for hand blades
Numéro de référence
ISO 2336-l : 1996(F)
Avant-propos
LIS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 2336-l a été élaborée par le comité techni-
que lSO/TC 29, Petit outillage.
Cette première édition de I’ISO 2336-l ainsi que I’ISO 2336-2:1996 annu-
lent et remplacent I’ISO 2336:1980, dont elles constituent une révision
technique.
L’ISO 2336 comprend les parties suivantes, présentées sous le titre gé-
néral Lames de scies droites à métaux:
- Partie 1: Dimensions des lames à main
- Partie 2: Dimensions des lames à machine
0 ISO 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internation ale de normalisation
Case Postale 56 l CH-I 211 G enève 20 l Suisse
Imprimé en Suisse
II
ISO 2336-I :1996(F)
NORME INTERNATIONALE 0 ISO
Lames de scies dro
...
NORME ISO
INTERNATIONALE 2336-l
Première édition
1996-04-01
Lames de scies droites à métaux -
Partie 1:
Dimensions des lames à main
Hacksaw blades -
Part 1: Dimensions for hand blades
Numéro de référence
ISO 2336-l : 1996(F)
Avant-propos
LIS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 2336-l a été élaborée par le comité techni-
que lSO/TC 29, Petit outillage.
Cette première édition de I’ISO 2336-l ainsi que I’ISO 2336-2:1996 annu-
lent et remplacent I’ISO 2336:1980, dont elles constituent une révision
technique.
L’ISO 2336 comprend les parties suivantes, présentées sous le titre gé-
néral Lames de scies droites à métaux:
- Partie 1: Dimensions des lames à main
- Partie 2: Dimensions des lames à machine
0 ISO 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internation ale de normalisation
Case Postale 56 l CH-I 211 G enève 20 l Suisse
Imprimé en Suisse
II
ISO 2336-I :1996(F)
NORME INTERNATIONALE 0 ISO
Lames de scies dro
...
