ISO 19347:2015

NORME ISO
INTERNATIONALE 19347
Première édition
2015-10-01
Transmissions synchrones par
courroies — Système de profil
trapézoïdal pour pas impérial —
Courroies et poulies
Synchronous belt drives — Imperial pitch trapezoidal profile system
— Belts and pulleys
Numéro de référence
ISO 19347:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 19347:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 19347:2015(F)

Sommaire Page
Avant-propos .iv
1  Domaine d'application . 1
2 Références normatives . 1
3  Profils . 1
4  Dimensions et tolérances de la courroie . 2
4.1 Dimensions des dents de la courroie . 2
4.2 Longueurs primitives et tolérances de la courroie . 4
4.2.1 Courroies à double denture . 4
4.2.2 Courroies à double denture . 7
4.3 Largeurs et hauteurs normalisées de courroie . 7
5  Désignation de la courroie . 9
5.1 Courroie simple denture. 9
5.1.1 Généralités . 9
5.1.2 Méthode alternative pour les courroies MXL et XXL . 9
5.2 Courroie double denture .10
5.2.1 Type A – symétriques .10
5.2.2 Type B – décalées .10
5.3 Désignation de la longueur primitive des longueurs non normalisées .10
6  Mesurage de la longueur primitive de la courroie .10
6.1 Installation de mesurage .10
6.2 Effort total de mesurage .12
7  Dimensions des gorges de poulie .13
7.1 Gorges à flancs en développante .13
7.2 Gorge à flancs droits .14
7.3 Tolérances de pas à pas .15
8  Dimensions des poulies .15
8.1 Largeur de poulie .15
8.2 Diamètre de poulie .17
8.3 Autres tolérances de poulies .21
9  Spécifications relatives à la qualité des poulies.22
10  Désignation des poulies .23
10.1 Désignation usuelle des poulies .23
10.2 Autre méthode pour les poulies MXL et XXL.23
Annexe A (normative) Dimensions des flasques.24
Bibliographie .26
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 19347:2015(F)

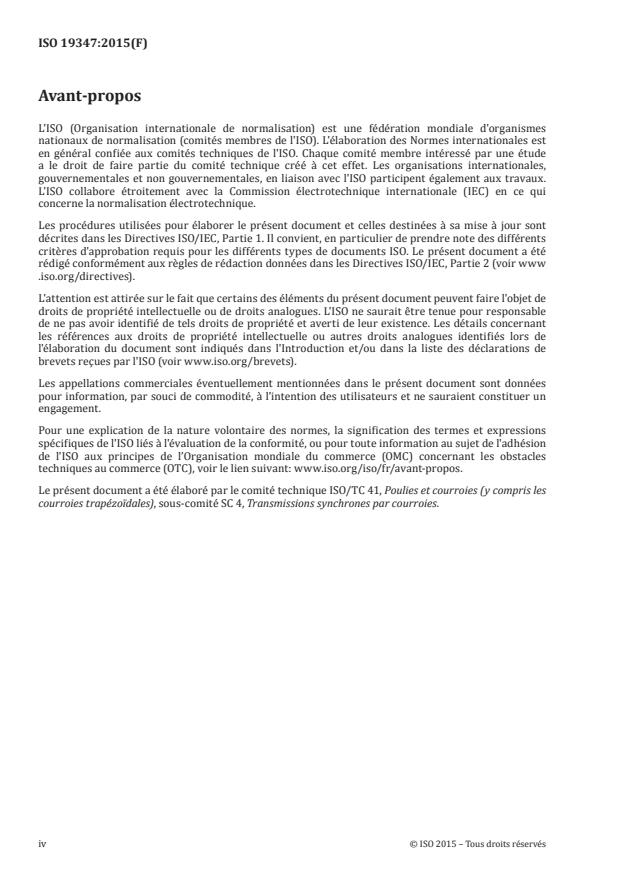

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
. i s o . or g / d i r e c t i ve s).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir w w w . i s o . or g / br e ve t s).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: w w w . is o . or g / is o/ f r/ av a nt -pr op o s.
Le présent document a été élaboré par le comité technique ISO/TC 41, Poulies et courroies (y compris les
courroies trapézoïdales), sous-comité SC 4, Transmissions synchrones par courroies.
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 19347:2015(F)
Transmissions synchrones par courroies — Système de
profil trapézoïdal pour pas impérial — Courroies et poulies
1  Domaine d'application
La présente Norme internationale spécifie les caractéristiques principales des courroies synchrones
1)
sans fin et des poulies synchrones utilisées dans les transmissions synchrones par courroies sans fin
pour la transmission mécanique de puissance et lorsqu’une indexation ou synchronisation positive est
nécessaire.
Les caractéristiques principales comprennent:
a) les dimensions nominales des dents des courroies;
b) les dimensions et tolérances des longueurs et largeurs des courroies;
c) les spécifications de mesurage des longueurs des courroies;
d) les dimensions et tolérances des gorges des poulies;
e) les dimensions et tolérances des poulies;
f) les spécifications relatives à la qualité des poulies.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 254, Transmissions par courroies — Poulies — Qualité, état de surface et équilibrage
ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement
de forme, orientation, position et battement
3  Profils
Sept profils pour les transmissions synchrones sont normalisés: MXL, XXL, XL, L, H, XH, XXH.
Les profils et les pas de courroie correspondants sont donnés au Tableau 1.

1) Dans le passé, ces transmissions ont été désignées de diverses façons, par exemple: transmissions à
courroies de distribution, transmissions positives à courroie, transmissions à courroie chaîne.
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 19347:2015(F)

Tableau 1 — Profils
a
Pas de la courroie
Profils
mm in
MXL 2,032 0,080
XXL 3,175 0,125
XL 5,080 0,200
L 9,525 0,375
H 12,700 0,500
XH 22,225 0,875
XXH 31,750 1,250
a
Donné avec trois décimales parce que le pas d’une courroie est une valeur définie.
4  Dimensions et tolérances de la courroie
4.1  Dimensions des dents de la courroie
Les dimensions nominales des dents de la courroie sont les mêmes pour les courroies à simple et à
double denture; elles sont données dans le Tableau 2 et représentées aux Figures 1, 2 et 3.
Deux types de courroies synchrones à double denture sont normalisés. Le Type A (voir Figure 2) a des
dents symétriques et le Type B (voir Figure 3) a des dents décalées.
Figure 1 — Profil de denture, simple denture
2 © ISO 2015 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 19347:2015(F)

S
ββ
r
a
r
r
r
r
r
a
β
β
S
Figure 2 — Profil de denture, double denture (Type A)
© ISO 2015 – Tous droits réservés 3
h
d
h
t h
t

---------------------- Page: 7 ----------------------
ISO 19347:2015(F)

S
β
β
r
a
r
r
r
r
r
a
ββ
S
Figure 3 — Profil de denture, double denture (Type B)
Tableau 2 — Dimensions nominales des dents
S h r r
t r a
Profils 2β degrés
mm in mm in mm in mm in
MXL 40 1,14 0,045 0,51 0,02 0,13 0,005 0,13 0,005
XXL 50 1,73 0,068 0,76 0,03 0,2 0,008 0,3 0,012
XL 50 2,57 0,101 1,27 0,05 0,38 0,015 0,38 0,015
L 40 4,65 0,183 1,91 0,075 0,51 0,020 0,51 0,02
H 40 6,12 0,241 2,29 0,09 1,02 0,040 1,02 0,04
XH 40 12,57 0,495 6,35 0,25 1,57 0,062 1,19 0,047
XXH 40 19,05 0,750 9,53 0,375 2,29 0,090 1,52 0,06
4.2  Longueurs primitives et tolérances de la courroie
4.2.1  Courroies à double denture
La longueur primitive et les tolérances sont données aux Tableaux 3 et 4.
4 © ISO 2015 – Tous droits réservés
h
d
h
t
h
t

---------------------- Page: 8 ----------------------
ISO 19347:2015(F)

Tableau 3 — Longueurs primitives et tolérances – Profils XL, L, H, XH, XXH
Désignation Longueur primitive Tolérance Nombre de dents pour les longueurs normali-
de longueur  sées
de courroie
mm in mm in XL L H XH XXH
60 152,40 6,000 ±0,41 ±0,016 30
70 177,80 7,000 ±0,41 ±0,016 35
80 203,20 8,000 ±0,41 ±0,016 40
90 228,60 9,000 ±0,41 ±0,016 45
100 254,00 10,000 ±0,41 ±0,016 50
110 279,40 11,000 ±0,46 ±0,018 55
120 304,80 12,000 ±0,46 ±0,018 60
124 314,33 12,375 ±0,46 ±0,018 33
130 330,20 13,000 ±0,46 ±0,018 65
140 355,60 14,000 ±0,46 ±0,018 70
150 381,00 15,000 ±0,46 ±0,018 75 40
160 406,40 16,000 ±0,51 ±0,020 80
170 431,80 17,000 ±0,51 ±0,020 85
180 457,20 18,000 ±0,51 ±0,020 90
187 476,25 18,750 ±0,51 ±0,020 50
190 482,60 19,000 ±0,51 ±0,020 95
200 508,00 20,000 ±0,51 ±0,020 100 56
210 533,40 21,000 ±0,61 ±0,024 105
220 558,80 22,000 ±0,61 ±0,024 110 60
225 571,50 22,500 ±0,61 ±0,024
230 584,20 23,000 ±0,61 ±0,024 115
240 609,60 24,000 ±0,61 ±0,024 120 64 48
250 635,00 25,000 ±0,61 ±0,024 125
255 647,70 25,500 ±0,61 ±0,024 68
260 660,40 26,000 ±0,61 ±0,024 130
270 685,80 27,000 ±0,61 ±0,024 72 54
285 723,90 28,500 ±0,61 ±0,024 76
300 762,00 30,000 ±0,61 ±0,024 80 60
322 819,15 32,250 ±0,66 ±0,026 86
330 838,20 33,000 ±0,66 ±0,026 66
345 876,30 34,500 ±0,66 ±0,026 92
360 914,40 36,000 ±0,66 ±0,026 72
367 933,45 36,750 ±0,66 ±0,026 98
390 990,60 39,000 ±0,66 ±0,026 104 78
420 1 066,80 42,000 ±0,76 ±0,030 112 84
© ISO 2015 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 19347:2015(F)

Tableau 3 (suite)
Désignation Longueur primitive Tolérance Nombre de dents pour les longueurs normali-
de longueur  sées
de courroie
mm in mm in XL L H XH XXH
450 1 143,00 45,000 ±0,76 ±0,030 120 90
480 1 219,20 48,000 ±0,76 ±0,030 128 96
507 1 289,05 50,750 ±0,81 ±0,032  58
510 1 295,40 51,000 ±0,81 ±0,032 136 102
540 1 371,60 54,000 ±0,81 ±0,032 144 108
560 1 422,40 56,000 ±0,81 ±0,032 64
570 1 447,80 57,000 ±0,81 ±0,032 114
600 1 524,00 60,000 ±0,81 ±0,032 160 120
630 1 600,20 63,000 ±0,86 ±0,034 126 72
660 1 676,40 66,000 ±0,86 ±0,034 132
700 1 778,00 70,000 ±0,86 ±0,034 140 80 56
750 1 905,00 75,000 ±0,91 ±0,036 150
770 1 955,80 77,000 ±0,91 ±0,036  88
800 2 032,00 80,000 ±0,91 ±0,036 160 64
840 2 133,60 84,000 ±0,97 ±0,038 96
850 2 159,00 85,000 ±0,97 ±0,038 170
900 2 286,00 90,000 ±0,97 ±0,038 180 72
980 2 489,20 98,000 ±1,02 ±0,040  112
1 000 2 540,00 100,000 ±1,02 ±0,040 200 80
1 100 2 794,00 110,000 ±1,07 ±0,042 220
1 120 2 844,80 112,000 ±1,12 ±0,044 250 128
1 200 3 048,00 120,000 ±1,12 ±0,044 96
1 250 3 175,00 125,000 ±1,17 ±0,046
1 260 3 200,40 126,000 ±1,17 ±0,046 144
1 400 3 556,00 140,000 ±1,22 ±0,048 280 160 112
1 540 3 911,60 154,000 ±1,32 ±0,052 176
1 600 4 064,00 160,000 ±1,32 ±0,052 128
1 700 4 318,00 170,000 ±1,37 ±0,054 340
1 750 4 445,00 175,000 ±1,42 ±0,056 200
1 800 4 572,00 180,000 ±1,42 ±0,056 144
6 © ISO 2015 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 19347:2015(F)

Tableau 4 — Longueurs primitives et tolérances – Sections de courroie MXL et XXL
Nombre de dents
Désignation
Longueur primitive Tolérance pour les longueurs
de longueur
normalisées
de courroie
mm in mm in MXL XXL
36,0 91,44 3,600 ±0,41 ±0,016 45
40,0 101,60 4,000 ±0,41 ±0,016 50
44,0 111,76 4,400 ±0,41 ±0,016 55
48,0 121,92 4,800 ±0,41 ±0,016 60
50,0 127,00 5,000 ±0,41 ±0,016 40
56,0 142,24 5,600 ±0,41 ±0,016 70
60,0 152,40 6,000 ±0,41 ±0,016 75 48
64,0 162,56 6,400 ±0,41 ±0,016 80
70,0 177,80 7,000 ±0,41 ±0,016 56
72,0 182,88 7,200 ±0,41 ±0,016 90
80,0 203,20 8,000 ±0,41 ±0,016 100 64
88,0 223,52 8,800 ±0,41 ±0,016 110
90,0 228,60 9,000 ±0,41 ±0,016 72
100,0 254,00 10,000 ±0,41 ±0,016 125 80
110,0 279,40 11,000 ±0,46 ±0,018
112,0 284,48 11,200 ±0,46 ±0,018 140 88
120,0 304,80 12,000 ±0,46 ±0,018 96
124,0 314,96 12,400 ±0,46 ±0,018 155
130,0 330,20 13,000 ±0,46 ±0,018 104
140,0 355,60 14,000 ±0,46 ±0,018 175 112
150,0 381,00 15,000 ±0,46 ±0,018 120
160,0 406,40 16,000 ±0,51 ±0,020 200 128
180,0 457,20 18,000 ±0,51 ±0,020 144
200,0 508,00 20,000 ±0,51 ±0,020 225 160
220,0 558,80 22,000 ±0,61 ±0,024 250 176
4.2.2  Courroies à double denture
Les longueurs nominales des courroies à double denture sont les mêmes que celles indiquées dans
les Tableaux 3 et 4 pour les courroies à simple denture. La tolérance de longueur positive est égale à
1,5 fois la tolérance de la courroie à simple denture équivalente. La tolérance négative est égale à 2 fois
la tolérance de la courroie à simple denture équivalente.
4.3  Largeurs et hauteurs normalisées de courroie
Les largeurs et tolérances de courroie normalisées sont données au Tableau 5. Les hauteurs nominales
pour les courroies à simple denture sont également données au Tableau 5, alors que les hauteurs
nominales pour les courroies à double denture sont données au Tableau 6.
© ISO 2015 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 19347:2015(F)

Tableau 5 — Largeurs et hauteurs – courroies simple denture
Tolérances sur la largeur pour les longueurs
Largeurs normalisées
primitives de courroies
Hauteur nomi-
de 838,2 mm
nale
jusqu’à  (33 in)
(voir Figure 1)
Profils supérieur à
Dimension 838,2 mm  jusqu’à
h
1 676,4 mm (66 in)
s
Désignation
(33 in) inclus 1 676,4 mm
(66 in) inclus
mm in mm in mm in mm in mm in
a
3,2 0,125 012
+0,5 +0,02
MXL 1,14 0,045 4,8 0,190 019
−0,8 −0,03
6,4 0,250 025
a
3,2 0,125 012
+0,5 +0,02
XXL 1,52 0,06 4,8 0,190 019
−0,8 −0,03
6,4 0,250 025
6,4 0,250 025
+0,5 +0,02
XL 2,3 0,09 7,9 0,310 031
−0,8 −0,03
a
9,5 0,375 037
12,7 0,5 050
+0,8 +0,03 +0,8 +0,03
L 3,6 0,14 19,1 0,75 075
−0,8 −0,03 −1,3 −0,05
25,4 1 100
19,1 0,75 075
+0,8 +0,03 +0,8 +0,03 +0,8 +0,03
25,4 1 100
−0,8 −0,03 −1,3 −0,05 −1,3 −0,05
38,1 1,5 150
H 4,3 0,17 +0,8 +0,03 +1,3 +0,05 +1,3 +0,05
50,8 2 200
−1,3 −0,05 −1,3 −0,05 −1,5 −0,06
+1,3 +0,05 +1,5 +0,06 +1,5 +0,06
76,2 3 300
−1,5 −0,06 −1,5 −0,06 −2 −0,08
50,8 2 200
+4,8 +0,19 +4,8 +0,19
XH 11,2 0,44 76,2 3 300
−4,8 −0,19 −4,8 −0,19
101,6 4 400
50,8 2 200
76,2 3 300 +4,8 +0,19
XXH 15,7 0,62
101,6 4 400 −4,8 −0,19
127 5 500
a
Les désignations sont 012 et 037 bien que les largeurs de courroie soient 0,125 in et 0,375 in.

8 © ISO 2015 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 19347:2015(F)

Tableau 6 — Courroies double denture
Hauteur nominale
(voir Figures 2 et 3)
Profils
h
d
mm in
MXL 1,53 0,060
XXL 2,03 0,080
XL 3,05 0,120
L 4,58 0,180
H 5,95 0,234
XH 15,49 0,610
XXH 22,10 0,870
5  Désignation de la courroie
5.1  Courroie simple denture
5.1.1  Généralités
Les courroies synchrones sont identifiées par un numéro normalisé. Les premiers digits spécifient la
longueur primitive qui, pour les courroies XL et le pas le plus grand contenu dans la présente norme,
est la longueur primitive calculée en inches (la longueur primitive en millimètres divisée par 25,4)
multipliée par 10, arrondie au nombre entier le plus proche. Pour les courroies MXL et XXL, c’est la
longueur primitive calculée en inches (la longueur primitive en millimètres divisée par 25,4) multipliée
par 10, arrondie au dixième près. La longueur primitive est suivie de la désignation du profil. Les digits
qui suivent la désignation du profil représentent la largeur nominale de la courroie, en inches, multipliée
par 100, arrondie aux trois digits les plus proches.
EXEMPLE Une courroie synchrone de section L de longueur primitive 762 mm (30,000 in) et de largeur
19,1 mm (0,750 in) est désignée comme suit:
300L075
Une courroie synchrone de section MXL comportant 102 dents correspondant à une longueur primitive
de 207,26 mm (8,16 in) et d’une largeur de 6,35 mm (0,25 in) est désignée comme suit:
816MXL025
5.1.2  Méthode alternative pour les courroies MXL et XXL
La courroie conformément à la présente Norme internationale peut être désignées comme suit:
a) la lettre B (pour courroie, "belt" en anglais);
b) le nombre de dents;
c) le profil;
d) la désignation de la largeur, en millimètres, arrondie au dixième près.
EXEMPLE Une courroie synchrone de section MXL comportant 102 dents et d’une largeur de 6,35 mm, est
désignée comme suit:
B 102MXL6.4
© ISO 2015 – Tous droits réservés 9

---------------------- Page: 13 ----------------------
ISO 19347:2015(F)

5.2  Courroie double denture
5.2.1  Type A – symétriques
Une courroie de Type A, correspondant à la Figure 2 doit être désignée comme suit:
a) la lettre D (pour double denture);
b) la désignation du type;
c) la désignation de la longueur;
d) le profil;
e) la désignation de la largeur.
EXEMPLE Une courroie synchrone de Type A, de longueur primitive 42 in (1 066,8 mm), de pas 0,375 in
(9,525 mm) et de largeur nominale 0,5 in (12,7 mm) est désignée comme suit:
DA 420 L 050
5.2.2  Type B – décalées
La désignation de courroie pour des courroies de Type B correspondant à la Figure 1 c) est similaire
au 4.2.1 sauf qu'un B remplace le A.
EXEMPLE Une courroie synchrone de Type B, de longueur primitive 98 in (2 489,2 mm), de pas 0,875 in
(22,225 mm) et de largeur nominale 2 in (50,8 mm) est désignée comme suit:
DB 980 XH 200
5.3  Désignation de la longueur primitive des longueurs non normalisées
La désignation de la longueur des courroies de longueurs non normalisées ne figurant pas dans les
Tableaux 3 et 4 doit être établie à partir de la longueur primitive en millimètres divisée par 2,54. Ce
nombre doit être arrondi de la manière suivante:
a) pour les courroies de profil MXL à la première décimale: par exemple, courroie MXL à 102 dents
correspondant à une longueur primitive de 207,26 mm: désignation de la longueur 816.
Une méthode alternative pour les courroies de profil MXL ou XXL consiste en l'utilisation de la
lettre B (pour courroie, "belt" en anglais) suivie du nombre de dents, ce qui donne la désignation de
la longueur B 102.
b) pour les courroies de profil XL à XXH au nombre entier le plus proche, avec 0,5 arrondi vers le bas,
par exemple, une courroie L à 130 dents correspondant à une longueur primitive de 1 238,25 mm:
désignation de la longueur 487.
6  Mesurage de la longueur primitive de la courroie
6.1  Installation de mesurage
La longueur primitive d’une courroie synchrone doit être déterminée en plaçant la courroie sur une
installation de mesurage composée des éléments suivants (voir Figure 5).
6.1.1  Deux poulies
Deux poulies de diamètre égal tel que spécifié dans le Tableau 7, pour le symbole de pas approprié, et
ayant des dimensions d’intervalle de dents normalisées. Ces poulies doivent respecter les tolérances
indiquées dans le Tableau 7 et présenter le jeu approprié, C , entre l’intervalle de dents de la poulie et
m
10 © ISO 2015 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 19347:2015(F)

la largeur théorique de la dent de courroie tel que spécifié dans le Tableau 7 (voir Figure 4). Une poulie
doit être libre de tourner autour d’un arbre en position fixe, alors que l’autre doit être libre de tourner
autour d’un arbre mobile de manière à permettre de faire varier l’entraxe.
C
m
1
2
Légende
1 courroie
2 poulie
Figure 4 — Jeu entre la poulie de mesurage et la courroie
2
1
Légende
1 entraxe
2 effort total de mesurage
Figure 5 — Installation de mesurage de la longueur primitive
© ISO 2015 – Tous droits réservés 11

---------------------- Page: 15 ----------------------
ISO 19347:2015(F)

Tableau 7 — Poulies pour le mesurage de la longueur primitive de la courroie
Battement cir- Battement Jeu mini-
Circonférence du Diamètre exté-
culaire radial  circulaire  mum
Nombre
a
pas rieur
Profils
b b
FIM axial FIM C
de dent
m
mm in mm in mm in mm in mm in
12,428 0,489 3
MXL 20 40,64 1,6 0,013 0,000 5 0,025 0,001 0,25 0,010
±0,013 ±0,000 5
15,662 0,616 6
XXL 16 50,8 2 0,013 0,000 5 0,025 0,001 0,3 0,012
±0,013 ±0,000 5
15,662 0,616 6
XL 10 50,8 2 0,013 0,000 5 0,025 0,001 0,3 0,012
±0,013 ±0,000 5
47,748 1,879 9
L 16 152,4 6 0,013 0,000 5 0,025 0,001 0,33 0,013
±0,013 ±0,000 5
79,479 3,129 1
H 20 254 10 0,013 0,000 5 0,025 0,001 0,38 0,015
±0,013 ±0,000 5
166,992 6,574 5
XH 24 533,4 21 0,013 0,000 5 0,051 0,002 0,53 0,021
±0,025 ±0,001
239,504 9,429 3
XXH 24 762 30 0,013 0,000 5 0,076 0,003 0,64 0,025
±0,025 ±0,001
a
Il est possible d’utiliser des poulies hors plage de tolérance de diamètre spécifiée si les mesures de longueur de courroie
obtenues sont corrigées en fonction des diamètres réels de poulie utilisés.
b
FIM (Full Indicator Movement): mouvement indicateur complet.
6.1.2  Dispositif pour appliquer un effort total de mesurage à la poulie mobile.
6.1.3  Dispositif pour mesurer l’entraxe des deux poulies, avec le niveau de précision nécessaire
pour contrôler les tolérances permises (les tolérances pour le mesurage de l’entraxe correspondent à la
moitié des tolérances permises sur la longueur conformément aux Tableaux 3 et 4).
6.2  Effort total de mesurage
L’effort total de mesurage à appliquer pour le mesurage des courroies est donné dans le Tableau 8.
Consulter le fabricant de courroie pour l’effort de mesurage à utiliser pour les courroies de largeur non-
normalisée.
Tableau 8 — Effort total de mesurage
Désigna-tion Largeur de Effort de mesurage suivant le profil
de largeur  courroie
MXL XXL XL L H XH XXH
de courroie
mm in N Ibf N Ibf N Ibf N Ibf N Ibf N Ibf N Ibf
012 3,2 0,125 13 3 14 3,2
019 4,8 0,190 20 4,5 22 5,0
025 6,4 0,250 27 6 31 7,0 36 8
031 7,9 0,310 44 10
037 9,5 0,375 53 12
050 12,7 0,5 105 24
075 19,1 0,75 180 40 445 100
100 25,4 1 245 55 620 140
150 38,1 1,5 980 220
200 50,8 2 1 340 300 2 000 450 2 500 560
12 © ISO 2015 – Tous droits réservés

---------------------- Page: 16 ----------------------
A
ISO 19347:2015(F)

Tableau 8 (suite)
Désigna-tion Largeur de Effort de mesurage suivant le profil
de largeur  courroie
MXL XXL XL L H XH XXH
de courroie
mm in N Ibf N Ibf N Ibf N Ibf N Ibf N Ibf N Ibf
300 76,2 3 2 100 470 3 100 700 3 900 875
400 101,6 4 4 450 1 000 5 600 1 250
500 127 5 7 100 1 600
7  Dimensions des gorges de poulie
7.1  Gorges à flancs en développante
7.1.1 Le profil des gorges à flancs en développante se traduit par des dimensions différentes pour
chaque diamètre de poulie. En conséquence, spécifier les dimensions des gorges à flancs en développante
nécessiterait un tableau très volumineux. Pour cette raison, et aussi à cause des difficultés pour spécifier
les flancs courbes d’une gorge à flancs en développante, les dimensions sont spécifiées pour la crémaillère
de référence requise pour produire les gorges à flancs en développante.
7.1.2 Les dimensions et tolérances relatives à la crémaillère de référence pour les poulies synchrones
avec gorges à flancs en développante sont données dans le Tableau 9 et à la Figure 6.
bg
P
b
Figure 6 — Crémaillère de référence pour les poulies avec gorges à flancs en développante
© ISO 2015 – Tous droits réservés 13
A
1
r
r
2
hr a

---------------------- Page: 17 ----------------------
r
b
ISO 19347:2015(F)

Tableau 9 — Dimensions et tolérances pour les crémaillères de référence pour les poulies avec
gorges à flancs en développante
Nombre P h b r r 2a
b r g 1 2
de
A
Pro- gorges
mm in mm in
degrés
mm in mm in
fils de la
mm in +0,05 +0,002 +0,05 +0,002 mm in
±0,12
±0,03 ±0,001 ±0,03 ±0,001
poulie
0 0 0 0
Z
10 à 23 28 0,61 0,024
2,032 0,080
MXL 0,64 0,025 0,30 0,012 0,23 0,009 0,508 0,020
24 et
20 0,67 0,026 5
±0,008 ±0,000 3
plus
3,175 0,125
10 et
XXL 25 0,84 0,033 0,96 0,038 0,30 0,012 0,28 0,011 0,508 0,020
plus
±0,011 ±0,000 4
5,080 0,200
10 et
XL 25 1,40 0,055 1,27 0,050 0,61 0,024 0,61 0,024 0,5
...
