INTERNATIONAL ISO
STANDARD 4049
Third edition
2000-07-15
Dentistry — Polymer-based filling,
restorative and luting materials
Art dentaire — Produits d'obturation, de restauration et de scellement à
base de polymères
Reference number
©
ISO 2000

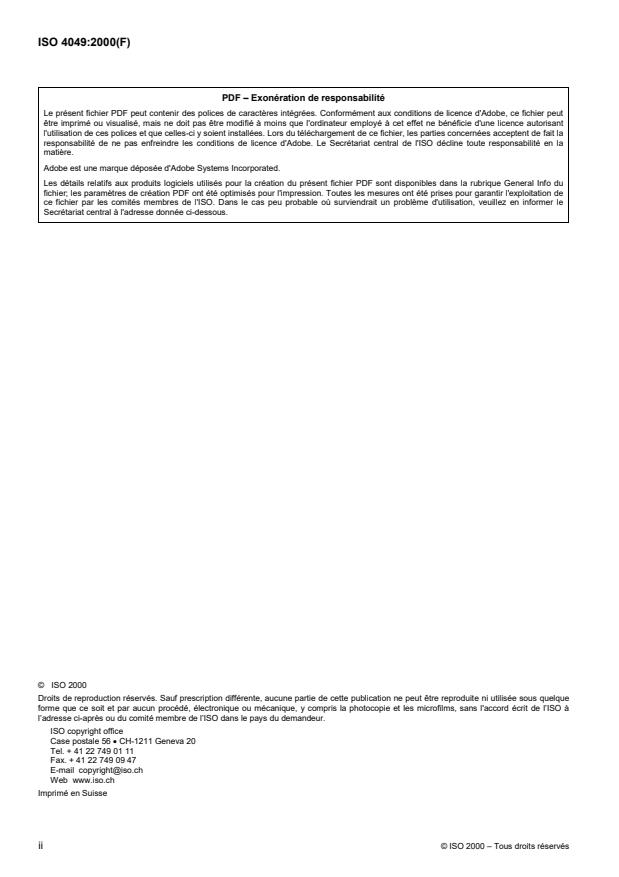

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved

Contents Page
Foreword.iv
Introduction.v
1 Scope .1
2 Normative references .1
3 Terms and definitions .1
4 Classification.2
5 Requirements.2
5.1 Biocompatibility.2
5.2 Physical and chemical properties.2
5.3 Shade, filling and restorative materials.4
5.4 Colour stability after irradiation and water sorption.4
5.5 Radio-opacity .4
6 Sampling.5
7 Test methods.5
7.1 General reagent water .5
7.2 Test conditions .6
7.3 Inspection.6
7.4 Preparation of test specimens .6
7.5 Measurement of film thickness of luting materials.6
7.6 Working time, Class 1 and Class 3 filling and restorative materials.9
7.7 Working time, Class 1 and Class 3 luting materials.11
7.8 Setting time, Class 1 and Class 3 materials.11
7.9 Sensitivity to ambient light, Class 2 materials .13
7.10 Depth of cure, Class 2 materials .14
7.11 Flexural strength.15
7.12 Water sorption and solubility .18
7.13 Shade and colour stability after irradiation and water sorption.21
7.14 Radio-opacity .22
8 Packaging, marking and information to be supplied by the manufacturer .24
8.1 Packaging.24
8.2 Marking .24
8.3 Manufacturer’s instructions and information for the user .25
Bibliography.27

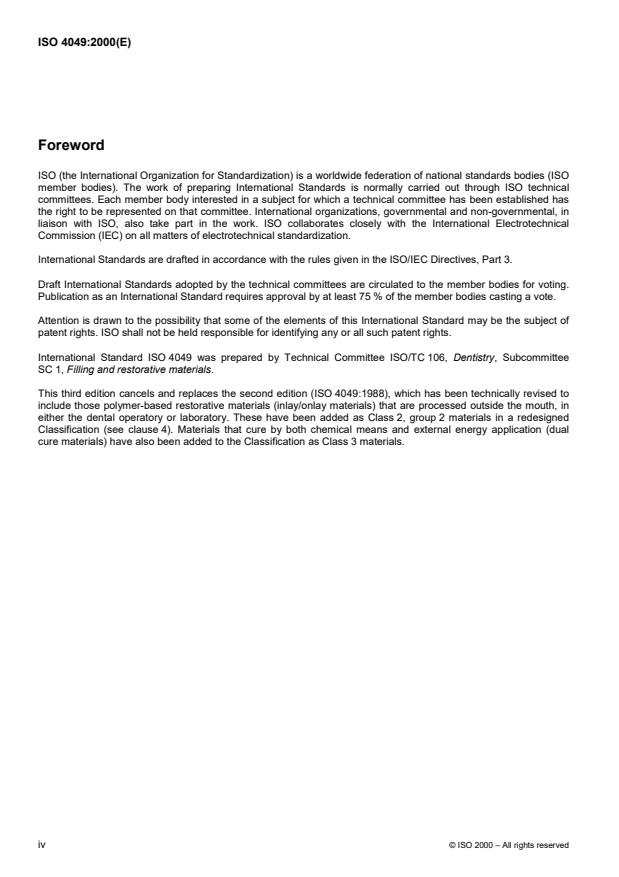

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 4049 was prepared by Technical Committee ISO/TC 106, Dentistry, Subcommittee
SC 1, Filling and restorative materials.
This third edition cancels and replaces the second edition (ISO 4049:1988), which has been technically revised to
include those polymer-based restorative materials (inlay/onlay materials) that are processed outside the mouth, in
either the dental operatory or laboratory. These have been added as Class 2, group 2 materials in a redesigned
Classification (see clause 4). Materials that cure by both chemical means and external energy application (dual
cure materials) have also been added to the Classification as Class 3 materials.
iv © ISO 2000 – All rights reserved

Introduction
This International Standard now includes requirements for materials intended for the restoration of occlusal
surfaces (type 1 materials). It does not cover materials intended to prevent caries (see ISO 6874) or those used for
veneering metal sub-frames (see ISO 10477). The broad group of polymeric restorative materials that is covered by
this standard is subject to rapid developments and during the drafting of this standard several new types of material
have been marketed. These include “condensable” and “flowable” composites and “ormocers”. The manufacturers
of such materials have the option of claiming compliance with this standard but it should be noted that the materials
were not included in any collaborative testing during the preparation of this standard.
Also, this International Standard now includes requirements for polymer-based luting materials that are intended for
cementing of restorations and appliances such as inlays, onlays, crowns and bridges. This has resulted in new
tests and requirements for the working time and film thickness of luting materials.
In comparison with ISO 4049:1988, alterations have been made to the requirements for flexural properties (see
5.2.9) and water sorption (see 5.2.10). These requirements have been changed following collaborative testing and
review of published data.
Changes have been made to the test methods for water sorption and solubility (see 7.12) and radio-opacity
(see 7.14.) in order to clarify simplify and improve the accuracy of these tests.
Specific qualitative and quantitative requirements for freedom from biological hazard are not included in this
International Standard, but it is recommended that when assessing possible biological or toxicological hazards
reference should be made to ISO 10993-1 and ISO 7405.
INTERNATIONAL STANDARD ISO 4049:2000(E)
Dentistry — Polymer-based filling, restorative and luting materials
1 Scope
This International Standard specifies requirements for dental polymer-based filling and restorative materials and
polymer-based luting materials supplied in a form suitable for mechanical mixing, hand-mixing, or intra-oral and
extra-oral external energy activation, and intended for use primarily for the direct or indirect restoration of cavities in
the teeth.
The luting materials covered by this International Standard are intended for use in the cementing or fixation of
restorations and appliances such as inlays, onlays, veneers, crowns and bridges.
This International Standard does not cover requirements for polymeric materials intended for veneering indirectly
restoration metal sub-frames (see ISO 10477) and materials intended to prevent caries (see ISO 6874).
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 3665:1996, Photography — Intra-oral dental radiographic film — Specification.
ISO 3696:1987, Water for analytical use — Specification and test methods.
ISO 7491:1999, Dental materials — Determination of colour stability of dental materials.
ISO 8601:1988, Data elements and interchange formats — Information interchange — Representation of dates and
times.
3 Terms and definitions
For the purposes of this International Standard, the following terms and definitions apply.
3.1
opaquer luting material
intensely pigmented polymer-based luting material intended to mask underlying tooth structure
3.2
opaque
shade of a polymer-based restorative material intended to be less translucent than a non-opaque shade
4 Classification
For the purposes of this International Standard, dental polymer-based restorative materials are categorized as one
of the following types.
a) Type 1: polymer-based filling and restorative materials claimed by the manufacturer as suitable for
restorations involving occlusal surfaces;
b) Type 2: all other polymer-based filling and restorative materials.
NOTE 1 It is not necessary to classify polymer-based luting materials into types.
The three classes of dental polymer-based filling, restorative and luting materials are as follows.
� Class 1: materials whose setting is effected by mixing an initiator and activator (“self-curing” materials).
� Class 2: materials whose setting is effected by the application of energy from an external source, such as blue
light or heat (“external-energy-activated” materials). They are subdivided as follows:
1) Group 1: materials whose use requires the energy to be applied intra-orally;
2) Group 2: materials whose use requires the energy to be applied extra-orally. When fabricated, these
materials will be luted into place.
Certain materials may be claimed by manufacturers to be both Group 1 and Group 2. In this event the material
should fulfil the requirements for both groups.
NOTE 2 Class 2 luting materials will fall into Group 1 only.
� Class 3: materials that are cured by the application of external energy and also have a self-curing mechanism
present [“dual cure” materials; see 8.3 e)].
5 Requirements
5.1 Biocompatibility
See the Introduction for guidance on biocompatibility. See ISO 7405 and ISO 10993-1 for further information.
5.2 Physical and chemical properties
5.2.1 General
If a filling and restorative material is supplied by the manufacturer in various shades, each shade, including opaque
shades, shall be capable of satisfying all the requirements for sensitivity to ambient light (5.2.7), depth of cure
(5.2.8), shade (5.3) and colour stability (5.4) appropriate to the material type and class. If the material is supplied
such that it can be “tinted” or “blended” to the user’s specification, the material shall comply with the requirements
both when used alone and when used with the maximum recommended proportion of tint or blender [see 8.3 d)].
Similarly, if the manufacturer supplies a luting material in various shades, each shade, including opaquer luting
materials, shall be capable of satisfying all the requirements for depth of cure (5.2.8). Colour stability (5.4) of luting
materials shall not be tested unless the manufacturer claims such a property.
2 © ISO 2000 – All rights reserved

In respect of the other requirements of 5.2 and those of 5.5, only one representative shade of luting, filling and
restorative materials shall be tested. This representative shade shall be either that classified by the manufacturer

1)
as “universal” or, in the event that no shade is so classified, that shade corresponding to “A3” in the Vita
classification of shade.
5.2.2 Film thickness of luting materials
The film thickness of luting materials when determined in accordance with 7.5 shall be no more than 10�m above
any value claimed by the manufacturer and in any event shall be no greater than 50�m.
5.2.3 Working time, Class 1 and Class 3 filling and restorative materials
The working time for Class 1 and Class 3 filling and restorative materials, determined in accordance with 7.6, shall
be not less than 90 s.
5.2.4 Working time, Class 1 and Class 3 luting materials
When tested in accordance with 7.7, the material shall be capable of forming a thin layer; during its formation there
shall be no detectable change in its homogeneity.
5.2.5 Setting time, Class 1 materials
The setting time for Class 1 filling and restorative materials, determined in accordance with 7.8, shall be not more
than 5 min. The setting time for Class 1 luting materials, determined in accordance with 7.8, shall be not more than
10 min.
5.2.6 Setting time, Class 3 materials
The setting time for Class 3 materials, determined in accordance with 7.8, shall be not more than 10 min.
5.2.7 Sensitivity to ambient light, Class 2 materials
When tested in accordance with 7.9, the material shall remain physically homogeneous.
5.2.8 Depth of cure, Class 2 materials
When determined in accordance with 7.10, the depth of cure of Class 2 filling and restorative materials shall be not
less than 1 mm if they are labelled by the manufacturer as opaque, or not less than 1,5 mm for other filling and
restorative materials.
The depth of cure of luting materials when determined in accordance with 7.10 shall not be less than 0,5 mm if they
are labelled by the manufacturer as opaquer materials, or not less than 1,5 mm for other materials.
In any event, the values for all materials, with the exception of opaquer luting materials, shall be no more than
0,5 mm below the value stated by the manufacturer.
5.2.9 Flexural strength, type 1 and type 2 materials
The flexural strength of type 1 and type 2 materials, determined in accordance with 7.11, shall be equal to or
greater than the limits specified in Table 1.

1) Vita is the trade name of a product supplied by Vita Zahnfabrik, H. Rauter GmbH & Co. KG, Postfach 1338, D-79704 Bad
Säckingen, Germany. This information is given for the convenience of the users of this International Standard and does not
constitute an endorsement of this product by ISO.
Table 1 — Minimum flexural strength
Type 1 Class 1 80 MPa
Class 2, group 1 80 MPa
Class 2, group 2 100 MPa
Class 3 80 MPa
Type 2 Class 1 50 MPa
Class 2, group 1 50 MPa
Class 3 50 MPa
5.2.10 Water sorption and solubility
When determined in accordance with 7.12:
a) the water sorption of all materials shall be less than or equal to 40µg/mm .
b) the solubility of all materials shall be less than or equal to 7,5µg/mm .
5.3 Shade, filling and restorative materials
When the material is assessed in accordance with 7.13 and ISO 7491, the shade of the set material shall match
closely that of the manufacturer’s shade guide. If a shade guide is not supplied by the manufacturer, then the
manufacturer shall nominate a commercially available shade guide that shall be used in assessing compliance with
this requirement [see 8.3 l)]. In addition, the set material shall be evenly pigmented when viewed without
magnification.
5.4 Colour stability after irradiation and water sorption
When the material is tested in accordance with 7.13 and ISO 7491, no more than a slight change in colour shall be
observed for filling and restorative materials. In respect of luting materials, colour stability shall be tested only in the
event of a manufacturer’s claim for colour stability. In the event of such a claim, no more than a slight change in
colour shall be observed after the material has been tested in accordance with 7.13 and ISO 7491.
5.5 Radio-opacity
If the manufacturer claims that the material is radio-opaque [see 8.2.3 h)], the radio-opacity, determined in
accordance with 7.14, shall be equal to or greater than that of the same thickness of aluminium and no less than
0,5 mm of any value claimed by the manufacturer. In the event of a dispute regarding the compliance of a material
with this requirement, Method A (7.14.2, 7.14.3, 7.14.4) shall be used.
4 © ISO 2000 – All rights reserved

Table 2 — Physical and chemical property requirements 5.2.3, 5.2.5, 5.2.6, 5.2.8, 5.2.10
for filling and restorative materials (see Table 1 for minimum flexural strength)
Requirement (subclause)
a
Working time Setting time Depth of cure Water sorption Solubility
Material (5.2.3) (5.2.5, 5.2.6) (5.2.8) (5.2.10) (5.2.10)
Class
3 3
s min mm µg/mm µg/mm
min. max. min. max. max.
Class 1 90 — 40 7,5
(5.2.5)
1 (opaque shade)
Class 2 —— 40 7,5
1,5 (others)
Class 3 90 — 40 7,5
(5.2.6)
a
The values for all materials shall be no more than 0,5 mm below the value stated by the manufacturer.
Table 3 — Physical and chemical property requirements 5.2.2, 5.2.4, 5.2.5, 5.2.6, 5.2.8 5.2.10
for luting materials
Requirement (subclause)
Film Working Setting Depth Water Solubility
a b
Material
thickness time time of cure sorption (5.2.10)
Class (5.2.2) (5.2.4) (5.2.5, 5.2.6) (5.2.8) (5.2.10)
3 3
µm s min mm µg/mm µg/mm
max. min. max. min. max. max.
10 40
Class 1 50 60 — 7,5
(5.2.5)
0,5 (opaquer)
Class 2 50 —— 40 7,5
1,5 (others)
Class 3 50 60 — 40 7,5
(5.2.6)
a
The determined value shall be no more than 10 µm above any value claimed by the manufacturer.
b
The values for all materials, with exception of opaquer luting materials, shall be no more than 0,5 mm below the value
stated by the manufacturer.
6 Sampling
The test sample shall consist of packages prepared for retail sale from the same batch and containing enough
material to carry out the specified tests, plus an allowance for repeat tests, if necessary.
NOTE 50 g should be sufficient.
7 Test methods
7.1 General reagent — Water
For the tests use water prepared in accordance with ISO 3696 Grade 2.
7.2 Test conditions
Unless specified otherwise by the manufacturer, prepare and test all specimens at (23� 1) °C. Control the relative
humidity to ensure that it remains greater than 30 % at all times. If the material was refrigerated for storage, allow it
to attain (23� 1) °C.
For Class 3 materials, the tests for working time (see 7.6) and setting time (see 7.8) shall be performed in the
absence of activating radiation. Ambient light, both natural and artificial, is capable of activating these materials.
2)
For good control the test should be performed in a dark room with any artificial light filtered by a yellow filter .
7.3 Inspection
Inspect visually to check that requirements specified in clause 8 have been met.
7.4 Preparation of test specimens
For the preparation of Class 2 and Class 3 materials, reference should be made to the manufacturer’s instructions
[see 8.3 e)] that state the external energy source or sources recommended for the materials to be tested. Care
shall be taken to ensure that the source is in a satisfactory operating condition.
Mix or otherwise prepare the material in accordance with the manufacturer’s instructions and the test conditions
specified in 7.2.
Where fully cured specimens are required for testing (7.11 to 7.14), it is important to ensure that the specimens are
homogeneous after removal from the mould. There should be no voids, clefts or air-blows present when viewed
without magnification.
Some polymer-based materials, particularly certain luting materials, have a chemical affinity for base metals. This
property creates difficulty when removing specimens from metal moulds. Reference shall be made to the
information supplied by the manufacturer (see 8.3) regarding this property and, if it is claimed, moulds for the
preparation of specimens of such materials may be made from non-metallic material such as high density
polyethylene.
7.5 Measurement of film thickness of luting materials
7.5.1 Apparatus
7.5.1.1 Two glass plates, optically flat, square or circular, each having a contact surface area of
(200� 25) mm . Each plate shall be of a uniform thickness of not less than 5 mm.
NOTE If it is desired to re-use the plates after testing, the glass surface may be coated with a release agent that has no
effect on the film thickness of the material under test.
7.5.1.2 Loading device of the type illustrated in Figure 1, or an equivalent means, whereby a force of
(150� 2) N may be applied vertically to the specimen via the upper glass plate. In Figure 1, the anvil that is
attached to the bottom of the rod shall be horizontal and parallel to the base. The load shall be applied smoothly
and in such a manner that no rotation occurs.
NOTE A holder may be used to assist in the positioning of the plates. Such a device consists of a baseplate with three
vertical pins to align circular plates or four pins to align square plates (see Figure 2).
2) Polyester filter 101, Lee Filters, Andover, Hants, UK, is an example of a suitable product available commercially. This
information is given for the convenience of the users of this International Standard and does not constitute an endorsement of
this product by ISO.
6 © ISO 2000 – All rights reserved

7.5.1.3 External energy source (for Class 2 and Class 3 materials), as recommended by the manufacturer
for use with the test material.
7.5.1.4 Micrometer or equivalent measuring instrument, accurate to 1µm.
Key
1 Specimen
2 Glass plates
Figure 1 — Loading device for use in measurement of film thickness (7.5)
7.5.2 Test procedure
7.5.2.1 Preliminary steps
Measure, to an accuracy of 1µm, the combined thicknesses of the two optically flat glass plates stacked in contact
with the micrometer (reading A). Remove the upper plate and place between 0,02 ml and 0,1 ml of the test material
treated in accordance with the manufacturer’s instructions in the centre of the lower plate and place this centrally
below the loading device on its lower platen. Replace the second glass plate centrally on the test specimen in the
same orientation as in the original measurement. The holder (Figure 2) is helpful.
7.5.2.2 Class 1 materials
At (60� 2) s after mixing Class 1 materials, carefully apply a force of (150� 2) N vertically and centrally to the
specimen via the top plate for (180� 10) s. Ensure that the cement has completely filled the space between the
glass plates. At least 10 min after the commencement of mixing, remove the plates from the loading device and
measure the combined thicknesses of the two glass plates and the specimen film (reading B).
Record the difference between reading A and reading B, to the nearest micrometre, as the film thickness of the
luting agent.
Carry out five determinations.
The diameter d slightly exceeds the diameter of the glass plates.
The height h of the pins is 1,5 times the height of one of the glass plates.
Figure 2 — Holder to assist stabilization of the glass plates (7.5.1.2)
7.5.2.3 Class 2 and Class 3 materials
Immediately after dispensing Class 2 materials or after mixing Class 3 materials, carefully apply a force of
(150� 2) N vertically and centrally to the specimen via the top plate for (180� 10) s. Ensure that the cement has
completely filled the space between the glass plates. After (180� 10) s, release the loading system and irradiate
the specimen through the centre of the upper glass plate for twice the recommended exposure time.
NOTE This irradiation is not intended to cure the material totally, but to stabilize the specimen for measurement.
After the irradiation of Class 2 and Class 3 materials, remove the plates from the loading device and measure the
combined thicknesses of the two glass plates and the specimen film (reading B).
Record the difference between reading A and reading B, to the nearest micrometre, as the thickness of the luting
agent film.
Carry out five determinations.
8 © ISO 2000 – All rights reserved

7.5.3 Treatment of results
Record the film thickness of the five specimens and report the results as follows.
a) If at least four of the values are less than or equal to 50µm, the material is deemed to have complied with the
first requirement of 5.2.2.
b) If three or more values are greater than 50µm, the material is deemed to have failed.
c) If only three of the values are less than or equal to 50µm, repeat the whole test. If one or more of the values is
greater than 50µm on the second occasion, the material is deemed to have failed the whole test.
d) If the manufacturer claims a specific value for film thickness, at least four of the five values shall be no more
than 10µm greater than the claimed value in order to comply with the second requirement of 5.2.2.
7.6 Working time, Class 1 and Class 3 filling and restorative materials
7.6.1 Apparatus
7.6.1.1 Thermocouple apparatus, as shown in Figure 3.
Dimensions in millimetres
Key
A Polyethylene tubing
B Polyamide block
C Stainless steel tube
D Thermocouple-cone of solder
Figure 3 — Apparatus for determination of working and setting times
The apparatus consists of a piece of polyethylene (or similar material) tubing, A, located on a block of polyamide or
similar material, B, having a hole into which is inserted a stainless steel tube, C, containing a stabilized
thermocouple, D.
Tube A shall be 8 mm long, 4 mm in internal diameter and have a wall thickness of 1 mm. The locating part of
block B shall be 4 mm in diameter and 2 mm high. When assembled, the two components shall form a specimen
well 6 mm high � 4 mm in diameter. In order to facilitate removal of the specimen after testing, the thermocouple D
shall have a conical tip which protrudes 1 mm into the base of the specimen well. The tolerances on the above-
mentioned dimensions are � 0,1 mm.
The thermocouple shall consist of wires (0,2� 0,05) mm in diameter, made of a material (e.g. copper/constantan)
capable of registering temperature changes in a specimen of setting material to an accuracy of 0,1 °C. The
thermocouple is connected to an instrument (e.g. voltmeter or chart recorder) capable of recording the temperature
to that accuracy.
7.6.2 Procedure
Prepare the test material in accordance with the manufacturer’s instructions (see 8.3) and start timing from the
moment mixing is begun. Maintain the mould at (23� 1) °C and, 30 s after the start of mixing, place the mixed
material in the mould and record the temperature, t , of the material. Maintain the apparatus at (23� 1) °C and
continuously record the temperature of the material until the maximum temperature has passed.
A typical recording trace is shown in Figure 4. As soon as the material is inserted into the mould, the temperature
will rise slightly to t and then fall until it becomes steady at t and then starts to increase. The point at which the
1 0
temperature begins to increase denotes the start of the setting reaction and, therefore, the end of the working time.
This point should be determined by drawing a horizontal baseline at (t � 0,1) °C and recording the working time T
0 w
as the point of intersection with the trace. The results are extremely temperature-dependent and slight variations
within the permitted temperature range will cause variations of several seconds. Record the working time, T ,from
w
the start of mixing until the temperature starts to increase.
Carry out five determinations.
Key
1 Start of mixing
2 Insertion
NOTE The schematic diagram shows the temperature at the time of insertion, t , the slight temperature increase
immediately after insertion, t , and the initial time of temperature increase which denotes the start of the setting reaction and,
therefore, the end of the working time, T .
w
Figure 4 — Determination of working time (7.6.2)
10 © ISO 2000 – All rights reserved

7.6.3 Treatment of results
Record the working times and report as follows.
a) If at least four of the five times obtained are equal to or longer than 90 s, the material is deemed to have
complied with the requirement of 5.2.3.
b) If three or more of the five times are shorter than 90 s, the material is deemed to have failed.
c) If only three of the five times are equal to or longer than 90 s, repeat the whole test. If one or more times are
shorter than 90 s on the second occasion, the material is deemed to have failed the whole test.
7.7 Working time, Class 1 and Class 3 luting materials
7.7.1 Apparatus
7.7.1.1 Two glass microscope slides.
7.7.1.2 Timer accurate to 1 s.
7.7.2 Procedure
At 60 s after the completion of mixing, place a spheroidal mass of approximately 30 mg of material on a glass
microscope slide (7.7.1.1) and immediately press the second microscope slide against the material with a shearing
action to produce a thin layer.
Visually inspect the material to see whether it is physically homogeneous.
NOTE During this test, if the material has begun to set, clefts and voids will appear in the specimen when the thin layer is
being produced. Alternatively, with rapid-setting materials, there will be an increase in viscosity that will prevent the layer being
produced.
Repeat the entire procedure twice, using a new sample for each test. Record the results of all three tests.
7.7.3 Treatment of results
If, on visual inspection, the material of all three samples remains physically homogeneous and has formed a thin
layer, the material is deemed to have complied with the requirement of 5.2.4.
7.8 Setting time, Class 1 and Class 3 materials
7.8.1 Apparatus for the determination of setting time of Class 1 and Class 3 filling and restorative materials
7.8.1.1 Thermocouple apparatus, as specified in 7.6.1.1.
7.8.2 Apparatus for the determination of setting time of Class 1 and Class 3 luting materials
7.8.2.1 Thermocouple apparatus, as specified in 7.6.1.1 except that the tube A shall be 6 mm long and thus
form a specimen well 4 mm in height. All other dimensions specified in 7.6.1.1 shall apply.
7.8.3 Procedure
Use the procedure specified in 7.6.2, but maintain the apparatus at (37� 1) °C.
Measure the time from the start of mixing until a plateau at maximum temperature is reached (see Figure 5).
Extend the plateau backwards to meet an extension of the straight line of temperature increase. Record this time,
T , as the setting time.
s
Perform the test five times.
Key
1 Start of mixing
NOTE T , the setting time, is determined by extending the plateau backwards to meet an extension of the straight line of
s
temperature increase. This provides a distinct datum point.
Figure 5 — Determination of setting time (7.8.3)
7.8.4 Treatment of results
7.8.4.1 Class 1 materials
Record the setting times and report as follows.
a) If at least four of the five times obtained are not more than 5 min for filling and restorative materials and not
more than 10 min for luting materials, the material is deemed to have complied with the requirement of 5.2.5.
b) If three or more of the five times are longer than 5 min for filling and restorative materials and longer than
10 min for luting materials, the material is deemed to have failed.
c) If only three of the five times are not more than 5 min for filling and restorative materials and not more than
10 min for luting materials, repeat the whole test. If one or more times are longer than 5 min for filling and
restorative materials and longer than 10 min for luting materials on the second occasion, the material is
deemed to have failed the whole test.
7.8.4.2 Class 3 materials
Record the setting times and report as follows.
a) If at least four of the five times obtained are equal to or shorter than 10 min, the material is deemed to have
complied with the requirement of 5.2.6.
b) If three or more of the five times are longer than 10 min, the material is deemed to have failed.
c) If only three of the five times are equal to or shorter than 10 min, repeat the whole test. If one or more times
are longer than 10 min on the second occasion, the material is deemed to have failed the whole test.
12 © ISO 2000 – All rights reserved

7.9 Sensitivity to ambient light, Class 2 materials
7.9.1 Apparatus
7.9.1.1 Xenon lamp, or radiation source of equivalent performance (a suitable apparatus is described in
ISO 7491) with colour-conversion and ultraviolet filters inserted.
3)
The colour-conversion filter shall be hardened glass of thickness 3 mm and shall have an internal transmittance
that matches within � 10 % that shown in Figure 6. The ultraviolet filter shall be made of borosilicate glass with a
transmittance of less than 1 % below 300 nm and greater than 90 % above 370 nm.
The purpose of the filter is to convert the spectrum of the xenon radiation, or equivalent, to that approximating a
dental operating light. The filters and the output of the light should be checked periodically to ensure that the colour
temperature at the luxmeter cell is 3 600 K to 6 500 K.
Figure 6 — Internal transmittance for colour-conversion filters (7.9.1.1)
7.9.1.2 Two glass microscope slides/plates.
7.9.1.3 Illuminance-measuring device, e.g. luxmeter, capable of measuring illuminance of (8 000� 1 000) lx.
7.9.1.4 Adjustable table.
3) The FG 15 filter supplied by Schott Glas, Postbox 2480, D-55014, Mainz 1, Germany, is an example of suitable product
available commercially. This information is given for the convenience of the users of this International Standard and does not
constitute an endorsement of this product by ISO.
7.9.1.5 Matt black cover for the luxmeter cell.
NOTE This is intended to prevent reflection from the cell interfering with the observation of the specimen.
7.9.1.6 Timer, accurate to 1 s.
7.9.2 Procedure
In a dark room, position the illuminance-measuring device cell (7.9.1.3) under the xenon lamp with colour
conversion and ultraviolet filters inserted (7.9.1.1) at such a height as to provide an illuminance of
(8 000� 1 000) lx. [The adjustable table (7.9.1.4) is required to do this efficiently.] Cover the cell with the matt black
cover (7.9.1.5). Place a spheroidal mass of approximately 30 mg of material on a glass microscope slide (7.9.1.2),
position the slide on top of the cell and expose it to the light for (60� 5) s. Remove the slide with the sample from
the irradiated area and immediately press the second microscope slide against the material with a shearing action
to produce a thin layer.
Visually inspect the material to see whether it is physically homogeneous.
NOTE During this test, if the material has begun to set, clefts and voids will appear in the specimen when the thin layer is
being produced. It may aid the inspection to compare the test specimen with one that has been produced in the absence of
light.
Repeat the entire procedure twice, using a new sample of material for each test. Record the results of all three
tests.
7.9.3 Treatment of results
If, on visual inspection, the material of all three samples remains physically homogeneous, the material is deemed
to have complied with the requirement of 5.2.7.
7.10 Depth of cure, Class 2 materials
7.10.1 Apparatus
7.10.1.1 Stainless steel mould, for the preparation of a cylindrical specimen, 6 mm long � 4mm in diameter
unless the manufacturer claims a depth of cure in excess of 3 mm; in this event, the mould shall be at least 2 mm
longer than twice the claimed depth of cure.
NOTE A mould-release agent which does not interfere with the setting reaction, for example a 3 % solution of polyvinyl
ether wax in hexane, may be used to facilitate removal of the specimen. See also 7.4 in relation to metal affinity materials.
7.10.1.2 Two glass slides/plates, each of sufficient area to cover one side of the mould.
NOTE Standard glass microscope slides may be used.
7.10.1.3 White filter paper.
7.10.1.4 Film transparent to the activating radiation, e.g. polyester, (50� 30)µm thick.
7.10.1.5 External energy source, as recommended by the manufacturer for use with the test material
[see 8.3 e)].
7.10.1.6 Micrometer, accurate to 0,01 mm.
7.10.1.7 Plastics spatula.
14 © ISO 2000 – All rights reserved

7.10.2 Procedure
Place the mould (7.10.1.1) onto a strip of the transparent film (7.10.1.4) on a glass microscope slide. Fill the mould
with the test material, prepared in accordance with the manufacturer’s instructions, taking care to exclude air
bubbles. Slightly overfill the mould and put a second strip of the transparent film on top followed by the second
microscope slide. Press the mould and strips of film between the glass slides (7.10.1.2) to displace excess
material. Place the mould onto the filter paper (7.10.1.3), remove the microscope slide covering the upper strip of
film and gently place the exit window of the external energy source (7.10.1.5) against the strip of film. Irradiate the
material for the time recommended by the manufacturer to achieve a depth of cure of at least 0,5 mm for opaquer
luting materials, 1 mm for opaque shade filling and restorative materials or 1,5 mm for all other materials.
Immediately after completion of irradiation, remove the specimen from the mould and remove the uncured material
with the plastics spatula (7.10.1.7). Measure the height of the cylinder of cured material with the micrometer
(7.10.1.6) to an accuracy of � 0,1 mm and divide the value by two.
Record this value as the depth of cure.
Repeat the test twice.
Class 2 Group 2 materials shall be tested after exposure to irradiation from the primary source and not after
processing in a curing oven. The test is intended to demonstrate the conversion of monomer to polymer at the
modelling stage that enables the material to be transferred from the die to the curing oven.
7.10.3 Treatment of results
If all three values for opaquer luting materials are greater than 0,5 mm, for opaque shade filling and restorative
materials are greater than 1,0 mm, and for all other materials greater than 1,5 mm, the material has complied with
the first requirement of 5.2.8.
In order to comply with the second requirement of 5.2.8, all three values shall be no more than 0,5 mm below the
value stated by the manufacturer.
7.11 Flexural strength
7.11.1 Apparatus
7.11.1.1 Stainless steel mould for the preparation of a test specimen (25� 2) mm� (2� 0,1) mm� (2� 0,1) mm.
A mould-release agent (see 7.10.1.1) shall be used. A suitable mould is illustrated in Figure 7. See also 7.4 for the
preparation of metal affinity materials.
7.11.1.2 Two metal plates, each of sufficient area to cover one side of the mould. For Class 2 and Class 3
materials, a glass microscope slide for use during polymerization.
7.11.1.3 Small clamp.
7.11.1.4 Film transparent to the activating radiation, e.g. polyester, (50� 30)µm thick.
7.11.1.5 White filter paper.
7.11.1.6 Water bath capable of being maintained at (37� 1) °C.
7.11.1.7 External energy source(s) (for Class 2 and Class 3 materials) as recommended by the manufacturer
for use with the test material [see 8.3 e)].
7.11.1.8 Micrometer, accurate to 0,01 mm.
Dimensions in millimetres
Figure 7 — Mould for flexural strength test specimens (7.11)
7.11.1.9 Flexural strength test apparatus, appropriately calibrated, to provide a constant crosshead speed of
(0,75� 0,25) mm/min or a rate of loading of (50� 16) N/min.
The apparatus consists essentially of two rods (2 mm in diameter), mounted parallel with 20 mm between centres,
and a third rod (2 mm in diameter) centred between, and parallel to, the other two, so that the three rods in
combination can be used to give a three-point loading to the specimen.
7.11.2 Preparation of test spe
...


NORME ISO
INTERNATIONALE 4049
Troisième édition
2000-07-15
Art dentaire — Produits d'obturation, de
restauration et de scellement à base de
polymères
Dentistry — Polymer-based filling, restorative and luting materials
Numéro de référence
©
ISO 2000
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2000 – Tous droits réservés

Sommaire Page
Avant-propos.iv
Introduction.v
1 Domaine d'application.1
2Références normatives .1
3Termesetdéfinitions.1
4 Classification.2
5 Exigences .2
5.1 Biocompatibilité.2
5.2 Propriétés physiques et chimiques .2
5.3 Teinte des produits d'obturation et de restauration .4
5.4 Stabilité de teinte après rayonnement et absorption d'eau .4
5.5 Radio-opacité .4
6 Échantillonnage .5
7Méthodes d'essai .5
7.1 Réactif général – eau.5
7.2 Conditions d'essai .6
7.3 Inspection.6
7.4 Préparation des éprouvettes .6
7.5 Détermination de l'épaisseur du film pour les produits de scellement .6
7.6 Temps de prise pour les produits d'obturation et de restauration de classes 1 et 3.9
7.7 Temps de travail pour les produits de scellement de classes 1 et 3 .11
7.8 Temps de prise pour les produits de classes 1 et 3 .11
7.9 Sensibilitéà la lumière ambiante pour les produits de classe 2 .13
7.10 Profondeur de polymérisation pour les produits de classe 2.14
7.11 Résistance à la flexion .15
1.12 Absorption d'eau et solubilité .18
1.13 Stabilité de teinte et de couleur après irradiation et absorption d'eau.21
1.14 Radio-opacité .22
8 Emballage, marquage et informations à fournir par le fabricant.24
8.1 Emballage.24
8.2 Marquage.25
8.3 Instructions du fabricant et informations pour l'utilisateur .26
Bibliographie .27

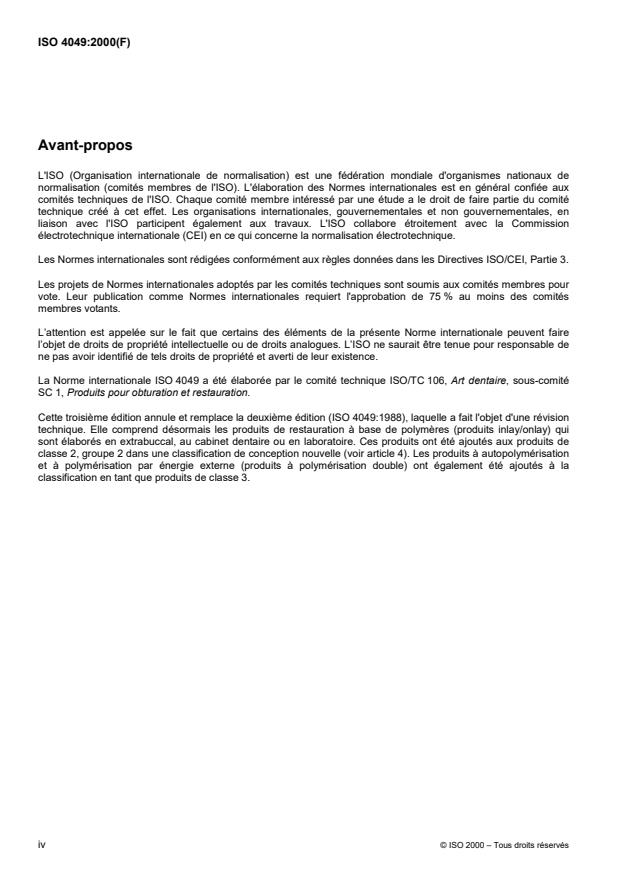

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 4049 a étéélaborée par le comité technique ISO/TC 106, Art dentaire, sous-comité
SC 1, Produits pour obturation et restauration.
Cette troisième édition annule et remplace la deuxième édition (ISO 4049:1988), laquelle a fait l'objet d'une révision
technique. Elle comprend désormais les produits de restauration à base de polymères (produits inlay/onlay) qui
sont élaborés en extrabuccal, au cabinet dentaire ou en laboratoire. Ces produits ont été ajoutés aux produits de
classe 2, groupe 2 dans une classification de conception nouvelle (voir article 4). Les produits à autopolymérisation
et à polymérisation par énergie externe (produits à polymérisation double) ont également été ajoutés à la
classification en tant que produits de classe 3.
iv © ISO 2000 – Tous droits réservés

Introduction
La présente Norme internationale comprend désormais des exigences concernant les produits prévus pour la
restauration des surfaces occlusales (produits de type 1). Elle ne traite pas des produits de prévention des caries
(voir l'ISO 6874) ou de ceux utilisés pour le revêtement des bases en métal (voir ISO 10477). Le large groupe de
produits de restauration à base de polymères traité par la présente Norme internationale connaît des
développements rapides et, durant la rédaction de la présente Norme internationale, plusieurs nouveaux types de
produits ont été commercialisés, notamment des composites «condensables» et «fluidifiables» ainsi que des
«ormecers». Les fabricants de ces produits ont la possibilité de les déclarer conformes à la présente Norme
internationale, mais il convient de noter que, durant la préparation de la présente Norme internationale, ces
produits n’ont pas fait l’objet d’essais interlaboratoires.
La présente Norme internationale traite désormais également des exigences concernant les produits de scellement
à base de polymères utilisés pour le collage des restaurations et des dispositifs tels que les inlays, onlays,
couronnes et ponts. De nouveaux essais et de nouvelles exigences ont donc été mis au point pour le temps de
travail et l'épaisseur de film des produits de scellement.
Par rapport à l'ISO 4049:1988, des modifications ont été apportées aux propriétés à la flexion (voir 5.2.9) et à
l'absorption d'eau (voir 5.2.10). Ces modifications font suite à des essais interlaboratoires et à la revuededonnées
publiées.
Des modifications ont été apportées aux méthodes d'essai concernant l'absorption d'eau, la solubilité (voir 7.12) et
la radio-opacité (voir 7.14) afin de clarifier, de simplifier et d'améliorer l’exactitude de ces essais.
Les exigences qualitatives et quantitatives spécifiques à l'élimination des risques biologiques ne sont pas incluses
dans la présente Norme internationale, il est toutefois recommandé de se référer à l'ISO 10993-1 et à l'ISO 7405
lors de l'évaluation des risques biologiques ou toxicologiques éventuels.
NORME INTERNATIONALE ISO 4049:2000(F)
Art dentaire — Produits d'obturation, de restauration et de
scellement à base de polymères
1 Domaine d'application
La présente Norme internationale établit des exigences pour les produits d'obturation dentaire à base de
polymères et les produits de restauration et de scellement à base de polymères fournis sous une forme convenant
pour le mélange mécanique, manuel, ou à polymérisation intrabuccale et extrabuccale par énergie externe, et
prévus enpremier lieupour être utilisés pour des restaurations directes ou indirectes dans les cavités de dents.
Les produits de scellement couverts par la présente Norme internationale sont prévus pour une utilisation dans le
collage ou la fixation de restaurations et de dispositifs tels que les inlays, onlays, facettes, couronnes et ponts.
La présente Norme internationale ne couvre pas les exigences relatives aux produits à base de polymères prévus
pour le revêtement des bases en métal de restaurations indirectes (voir l'ISO 10477) ni les produits destinés à la
prévention des caries (voir l'ISO 6874).
2Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 3665:1996, Photographie — Film pour la radiographie dentaire intrabuccale — Spécifications.
ISO 3696:1987, Eau pour laboratoire à usage analytique — Spécification et méthodes d’essai.
ISO 7491:1999, Produits dentaires — Détermination de la stabilité de couleur des produits dentaires.
ISO 8601:1988, Éléments de données et formats d’échange —Échange d’information — Représentation de la
date et de l’heure.
3 Termes et définitions
Pour les besoins de la présente Norme internationale, les termes et définitions suivants s'appliquent.
3.1
produit de scellement opaque
produit de scellement à base de polymères, fortement pigmenté,prévu pour dissimuler la structure sous-jacente de
la dent
3.2
teinte opaque
teinte d'un produit de restauration à basedepolymères prévu pour être moins translucide qu'une teinte non
opaque
4 Classification
Pour les besoins de la présente Norme internationale, les produits dentaires de restauration à base de polymères
sont classés selon les types suivants.
a) Type 1: produits d'obturation et de restauration à basedepolymères déclarés par le fabricant comme
convenant aux restaurations touchant des surfaces occlusales.
b) Type 2: tous les autres produits d'obturation et de restauration à base de polymères.
NOTE 1 Il n'est pas nécessaire de classer en différents types les produits de scellement à base de polymères.
Les trois classes de produits dentaires d’obturation, de restauration et de scellement à base de polymères sont les
suivantes.
� Classe 1: produits autopolymérisables, pour lesquels la prise est produite en mélangeant un initiateur et un
activateur.
� Classe 2: produits à polymérisation par énergie externe, pour lesquels la prise est produite par l'application
d'énergie provenant d'une source externe telle que de la lumière bleue ou de la chaleur. Ces produits se
subdivisent à leur tour comme suit:
1) Groupe 1: produits dont l'utilisation requiert une application d'énergie intrabuccale;
2) Groupe 2: produits dont l'utilisation requiert une application d'énergie extrabuccale. Après confection ces
produits sont scellésenplace.
Certains produits peuvent être présentés par le fabricant comme appartenant à la fois aux groupes 1 et 2. Le
cas échéant, il convient que le produit satisfasse aux exigences des deux groupes.
NOTE 2 Les produits de scellement de classe 2 sont affectés au groupe 1 uniquement.
� Classe 3: produits à polymérisation double [voir 8.3 e)] polymérisés par application d'une source d'énergie
externe et disposant également d'un mécanisme d'autopolymérisation.
5 Exigences
5.1 Biocompatibilité
Voir l'Introduction pour des directives sur la biocompatibilité. Pour un complément d’information, voir l’ISO 7405 et
l’ISO 10993-1.
5.2 Propriétés physiques et chimiques
5.2.1 Généralités
Si le produit de restauration et d'obturation est fourni par le fabricant en différentes teintes, chaque teinte, y
compris les teintes opaques, doit alors être capable de satisfaire aux exigences en matière de sensibilitéà la
lumière ambiante (5.2.7), de profondeur de polymérisation (5.2.8), de teinte (5.3) et de stabilité de teinte (5.4) selon
le type et la classe du produit. Si le produit est fourni pour être «teinté» ou «mélangé» selon la demande de
2 © ISO 2000 – Tous droits réservés

l'utilisateur, le produit doit satisfaire aux exigences à la fois lorsqu'il est utilisé seul et lorsqu'il est utilisé avec la
proportion maximale recommandéed'élément colorant ou d'additif [voir 8.3 d)].
De la même façon, lorsqu'un produit de scellement est fourni par le fabricant en différentes teintes, chaque teinte, y
compris les produits de scellement opaques, doit alors être capable de satisfaire aux exigences en matière de
profondeur de polymérisation (5.2.8). La stabilité de teinte (5.4) des produits de scellement ne doit pas être
soumise à l’essai, sauf si le fabricant déclare cette propriété.
Concernant les autres exigences des paragraphes 5.2 et 5.5, une seule teinte représentative de produits de
scellement, d'obturation et de restauration doit être soumise à l’essai. Cetteteintereprésentative doit être celle
classée par le fabricant comme «universelle», ou, en son absence, la teinte correspondant à«A3» du teintier
® 1)
Vita .
5.2.2 Épaisseur du film pour les produits de scellement
L'épaisseur du film des produits de scellement, lorsqu'elle est déterminéeconformément à 7.5, ne doit pas
dépasser de plus de 10µm toute valeur annonc ée par le fabricant, et ne doit en aucun cas être supérieure à
50µm.
5.2.3 Temps de travail pour les produits d'obturation et de restauration de classes 1 et 3
Le temps de travail des produits d'obturation et de restauration de classes 1 et 3, déterminé conformément à 7.6,
ne doit pas être inférieur à 90 s.
5.2.4 Temps de travail pour les produits de scellement de classes 1 et 3
Lorsque le produit est soumis à l'essai conformément à 7.7, il doit être capable de former une couche mince;
pendant sa formation, aucun changement notable de son homogénéité ne doit être constaté.
5.2.5 Temps de prise pour les produits de classe 1
Le temps de prise des produits d'obturation et de restauration de classe 1, déterminé conformément à 7.8, ne doit
pas être supérieur à 5 min. Le temps de prise des produits de scellement de classe 1, déterminé conformément à
7.8, ne doit pas être supérieur à 10 min.
5.2.6 Temps de prise pour les produits de classe 3
Le temps de prise des produits de classe 3, déterminé conformément à 7.8, ne doit pas être supérieur à 10 min.
5.2.7 Sensibilitéà la lumière ambiante pour les produits de classe 2
Lorsque le produit est soumis à l'essai conformément à 7.9, il doit rester physiquement homogène.
5.2.8 Profondeur de polymérisation pour les produits de classe 2
Lorsque la profondeur de polymérisation des produits d'obturation et de restauration de classe 2 est déterminée
conformément à 7.10, elle ne doit pas être inférieure à 1 mm lorsque les produits sont étiquetés par le fabricant
comme des teintes opaques; elle ne doit pas être inférieure à 1,5 mm pour les autres produits d'obturation et de
restauration. ®
1) Vita est l’appellation commerciale d’un produit distribué par Vita Zahnfabrik, H. Rauter GmbH & Co. KG, Postfach 1338,
D-79704 Bad Säckingen, Allemagne. Cette information est donnée à l'intention des utilisateurs de la présente Norme
internationale et ne signifie nullement que l'ISO approuve ou recommande l’emploi exclusif du produit ainsi désigné.
La profondeur de polymérisation des produits de scellement, lorsqu'elle est déterminéeconformément à 7.10, ne
doit pas être inférieure à 0,5 mm lorsque les produits sont étiquetés par le fabricant comme des teintes opaques;
elle ne doit pas être inférieure à 1,5 mm pour les autres produits.
Dans tous les cas, les valeurs pour tous les produits, à l'exception des produits de scellement opaques, ne doivent
pas être inférieures de plus de 0,5 mm à la valeur annoncée par le fabricant.
5.2.9 Résistance à la flexion des produits de types 1 et 2
La résistance à la flexion des produits de types 1 et 2, lorsqu'elle est déterminée conformément à 7.11, doit être
supérieure ou égale aux limites spécifiées dans le Tableau 1.
Tableau 1 — Résistance minimale à la flexion
Type 1 classe 1 80 MPa
classe 2, groupe 1 80 MPa
classe 2, groupe 2 100 MPa
classe 3 80 MPa
Type 2 classe 1 50 MPa
classe 2, groupe 1 50 MPa
classe 3 50 MPa
5.2.10 Absorption d'eau et solubilité
Lorsqu'elles sont déterminées conformément à 7.12:
a) l'absorption d'eau de tous les produits doit être inférieure ou égale à 40µg/mm .
b) la solubilité de tous les produits doit être inférieure ou égale à 7,5µg/mm .
5.3 Teinte des produits d'obturation et de restauration
Lorsque le produit a été soumis à l’essai conformément à 7.13 et à l'ISO 7491, la teinte du produit doit être proche
de celle du teintier du fabricant. Si aucun teintier n'est fourni par le fabricant, celui-ci doit en indiquer un disponible
dans le commerce et pouvant être utilisé dans l'essai de conformité avec la présente exigence [voir 8.3 l)]. De plus,
le produit doit présenter une pigmentation uniforme lorsqu'il est observé sans grossissement.
5.4 Stabilité de teinte après rayonnement et absorption d'eau
Lorsque le produit d'obturation et de restauration a été soumis à l’essai conformément à 7.13 et à l'ISO 7491, il ne
doit pas présenter plus qu'un léger changement de teinte. En ce qui concerne les produits de scellement, la
stabilité de teinte doit être soumise à l’essai uniquement dans le cas où le fabricant déclare une stabilité de teinte.
En ce cas, le produit ne doit pas présenter plus qu'un léger changement de teinte, après essai du produit
conformément à 7.13 et à l'ISO 7491.
5.5 Radio-opacité
Si le fabricant déclare que le produit est radio-opaque [voir 8.2.3 h)], la radio-opacité, lorsqu'elle est déterminée
conformément à 7.14, doit être supérieure ou égale à celledelamême épaisseur d'aluminium et ne doit pas être
inférieuredeplusde0,5mm à la valeur annoncée par le fabricant. En cas de litige concernant la conformité d'un
produit à cette exigence, la méthode A (7.14.2, 7.14.3, 7.14.4) doit être utilisée.
4 © ISO 2000 – Tous droits réservés

Tableau 2 — Exigences 5.2.3, 5.2.5, 5.2.6, 5.2.8 et 5.2.10 relatives aux propriétés physiques et chimiques
des produits d'obturation et de restauration (voir Tableau 1 pour la résistance minimale à la flexion)
Exigence (paragraphe)
Profondeur de
Temps de travail Temps de prise Absorption d'eau Solubilité
a
polymérisation
(5.2.3) (5.2.5, 5.2.6) (5.2.10) (5.2.10)
Classe de produit
(5.2.8)
3 3
smin mmµg/mm µg/mm
min. max. min. max. max.
Classe 1 90 — 40 7,5
(5.2.5)
1 (teinte opaque)
Classe 2 —— 40 7,5
1,5 (autres)
Classe 3 90 — 40 7,5
(5.2.6)
a
Les valeurs pour tous les produits ne doivent en aucun cas être inférieures de plus de 0,5 mm à la valeur annoncée par le fabricant.
Tableau 3 — Exigences 5.2.2, 5.2.4, 5.2.5, 5.2.6, 5.2.8 et 5.2.10 relatives aux propriétésphysiqueset
chimiques des produits de scellement
Exigence (paragraphe)
Épaisseur du Temps de Profondeur de Absorption
Temps de prise Solubilité
a b
film travail polymérisation d'eau
Classe de
(5.2.5, 5.2.6) (5.2.10)
(5.2.2) (5.2.4) (5.2.8) (5.2.10)
produit
3 3
µm s min mm µg/mm µg/mm
max. min. max. min. max. max.
Classe 1 50 60 — 40 7,5
(5.2.5)
0,5 (opaque)
Classe 2 50 —— 40 7,5
1,5 (autres)
Classe 3 50 60 — 40 7,5
(5.2.6)
a
La valeur déterminéenedoit pas être supérieuredeplusde10µm à toute valeur annoncée par le fabricant.
b
À l'exception des produits de scellement opaques, les valeurs pour tous les produits ne doivent en aucun cas être inférieures de plus de
0,5 mm à la valeur annoncée par le fabriquant.
6 Échantillonnage
L'échantillon pour essai doit se composer de plusieurs emballages tels que présentés à la vente, provenant du
même lot et contenant suffisamment de produit pour effectuer les essais spécifiéset,si nécessaire, les répéter.
NOTE Normalement, 50 g suffisent.
7Méthodes d'essai
7.1 Réactif général – eau
Pour les essais, utiliser de l’eau de qualité 2, préparéeconformément à l'ISO 3696.
7.2 Conditions d'essai
Sauf indications contraires de la part du fabricant, préparer et soumettre à l’essai toutes les éprouvettes à
(23� 1) °C. Contrôler le taux d'humidité relative pour s'assurer qu'il demeure à tout moment supérieur à 30 %. Si le
produit a été réfrigéré pour stockage, attendre qu'il atteigne la température de (23� 1) °C.
Pour les produits de classe 3, les essais concernant le temps de travail (voir 7.6) et le temps de prise (voir 7.8)
doivent être réalisés en l'absence de rayonnement activant. La lumière ambiante, naturelle ou artificielle, est à
même d'activer ces produits. Pour un bon contrôle, il convient de réaliser l'essai dans une chambre noire éclairée
2)
par une lampe dotéed'unfiltrejaune .
7.3 Inspection
Examiner visuellement pour vérifier que les exigences spécifiées à l'article 8 ont été satisfaites.
7.4 Préparation des éprouvettes
Pour la préparation des produits de classes 2 et 3, il convient de faire référence aux instructions du fabricant
[voir 8.3 e)] spécifiant la source d'énergie externe ou les sources recommandées pour l'essai des produits. Il est
nécessaire de s'assurer que la source est en condition de fonctionnement satisfaisante.
Mélanger ou préparer le produit conformément aux instructions du fabricant et aux conditions d'essai spécifiées en
7.2.
Lorsque des éprouvettes entièrement polymérisées sont nécessaires pour l'essai (7.11 à 7.14), il est important de
s'assurer que les éprouvettes sont homogènes après sortie du moule. Il convient de ne trouver aucun vide, aucune
fente ni bulle d'air lors d'une observation sans grossissement.
Certains produits à basedepolymères, en particulier certains produits de scellement, présentent une affinité
chimique pour les métaux ordinaires. Cette propriété pose problème lorsque les éprouvettes sont retirées des
moules métalliques. Il est nécessairedefaire référence aux informations fournies par le fournisseur (voir 8.3)
concernant cette propriété et, si cette caractéristique est indiquée, les moules destinés à la préparation des
éprouvettes de tels produits peuvent être réalisés enproduit nonmétallique tel que du polyéthylène haute densité.
7.5 Détermination de l'épaisseur du film pour les produits de scellement
7.5.1 Appareillage
7.5.1.1 Deux plaques de verre,carrées ou circulaires, optiquement plates, chacune ayant une zone de
contact d'environ (200� 25) mm . Chaque plaque doit avoir une épaisseur uniforme qui ne soit pas inférieure à
5mm.
NOTE Lorsque l'on souhaite réutiliser les plaques après l'essai, la surface en verre peut être revêtue d'un agent de
démoulage ne modifiant pas l'épaisseur du film du produit soumis à l’essai.
7.5.1.2 Dispositif de charge,dutype illustréà la Figure 1, ou un moyen équivalent, pouvant appliquer une
forcede(150� 2) N verticalement sur l'éprouvette, par l'intermédiaire de la plaque de verre supérieure. À la
Figure 1, l'enclume fixée à l'extrémité inférieure de la tige doit être horizontale et parallèle à la base. La charge doit
être appliquée doucement et de telle manière qu'aucune rotation ne puisse se produire.
NOTE Il est possible d'utiliser un support pour aider au positionnement des plaques. Un tel dispositif consiste en une
plaque de base dotée de trois broches verticales pour aligner les plaques circulaires, ou de quatre broches pour aligner les
plaques carrées (voir Figure 2).
2) Le filtre polyester 101 de la maison Lee Filters, Andover, Hants, Royaume-Uni, est un exemple de produit approprié
disponible dans le commerce. Cette information est donnée à l'intention des utilisateurs de la présente Norme internationale et
ne signifie nullement que l'ISO approuve ou recommande l’emploi exclusif du produit ainsi désigné.
6 © ISO 2000 – Tous droits réservés

7.5.1.3 Source d'énergie externe (pour les produits de classes 2 et 3), telle que recommandée par le
fabricant pour utilisation avec le produit à essayer.
7.5.1.4 Micromètre, ou instrument de mesure équivalent, avec une exactitude de 1µm.
Légende
1 Éprouvette
2 Plaques en verre
Figure 1 — Dispositif de charge utilisé dans l'essai portant sur l'épaisseur de film (7.5)
7.5.2 Mode opératoire d'essai
7.5.2.1 Préparatifs
Mesurer, avec une exactitude de 1µm, l' épaisseur combinée des deux plaques de verre optiquement plates,
maintenues en contact avec le micromètre (lecture A). Enlever la plaque de verre supérieure et placer de 0,02 ml à
0,1 ml de produit d'essai traité conformément aux instructions du fabricant au centre de la plaque de verre
inférieure et positionner l'ensemble en dessous du dispositif de charge sur son plateau inférieur. Replacer la
seconde plaque de verre de façon centréesur l'éprouvette dans la même orientation que pour la première mesure.
Le support (Figure 2) est utile.
Le diamètre d est légèrement supérieur au diamètre des plaques de verre.
La hauteur h des broches est égale à 1,5 fois la hauteur de l'une des plaques de verre.
Figure 2 — Support pour la stabilisation des plaques de verre (7.5.1.2)
7.5.2.2 Produits de classe 1
Attendre (60� 2) s aprèsavoir mélangé les produits de classe 1 et appliquer précautionneusement une force de
(150� 2) N verticalement et centréesur l'éprouvette par l'intermédiaire de la plaque supérieure pendant
(180� 10) s. S'assurer que le ciment a complètement rempli l'espace situé entre les plaques de verre. Au moins
10 min aprèsle début du mélange, retirer les plaques du dispositif de charge et mesurer l'épaisseur combinéedes
deux plaques de verre et du film d'éprouvette (lecture B).
Enregistrer la différence entre les lectures A et B, à 1µm pr ès, comme étant l'épaisseur de film de l'agent de
scellement.
Effectuer cinq déterminations.
7.5.2.3 Produits de classes 2 et 3
Immédiatement aprèsavoir préparé les produits de classe 2 ou aprèsavoir mélangé les produits de classe 3,
appliquer précautionneusement une force de (150� 2) N verticalement et centréesur l'éprouvette par
l'intermédiaire de la plaque supérieure pendant (180� 10) s. S'assurer que le ciment a complètement rempli
l'espace situé entre les plaques de verre. Après(180� 10) s, relâcher le système de charge et irradier l'éprouvette
par le centre de la plaque supérieure pendant une durée équivalente à deux fois le temps d'exposition
recommandé.
NOTE Cette irradiation n'est pas destinée à polymériser entièrement le produit, mais à stabiliser l'éprouvette en vue du
mesurage.
Après irradiation des produits de classes 2 et 3, retirer les plaques du dispositif de charge et mesurer l'épaisseur
combinée des deux plaques de verre et du film des éprouvettes (lecture B).
Enregistrer la différence entre les lectures A et B, à1µmpr ès, comme étant l'épaisseur de film de l'agent de
scellement.
Effectuer cinq déterminations.
8 © ISO 2000 – Tous droits réservés

7.5.3 Interprétation des résultats
Enregistrer l'épaisseur du film des cinq échantillons et interpréter les résultats comme suit.
a) Si au moins quatre des valeurs sont inférieures ou égales à 50µm, le produit est jug é satisfaire à la première
exigence de 5.2.2.
b) Si trois des valeurs ou plus sont supérieures à 50µm, le produit est jug é ne pas satisfaire.
c) Si seulement trois des valeurs sont inférieures ou égales à 50µm, r épéter la totalité de l'essai. Si, à cette
seconde occasion, une des valeurs ou plus est supérieure à 50µm, le produit est jug é ne pas satisfaire à
l’essai dans son ensemble.
d) Si le fabricant déclare une valeur d'épaisseur de film spécifique, au moins quatre des cinq valeurs ne doivent
pas être supérieures de 10µm à la valeur annoncéeafin desatisfaire à la seconde exigence de 5.2.2.
7.6 Temps de prise pour les produits d'obturation et de restauration de classes 1 et 3
7.6.1 Appareillage
7.6.1.1 Appareil à thermocouple, tel que celui présentéà la Figure 3.
Dimensions en millimètres
Légende
A Tube en polyéthylène
B Bloc de polyamide
C Tube en acier inoxydable
DCône de soudure du thermocouple
Figure 3 — Appareillage permettant la détermination du temps de travail et du temps de prise
L'appareillage se compose d'un morceau de tube en polyéthylène (ou matériau similaire), A, placé sur un bloc de
polyamide (ou matériau similaire), B, présentant un trou dans lequel est inséré un tube en acier inoxydable, C,
contenant un thermocouple stabilisé,D.
Le tube A doit avoir une longueur de 8 mm, un diamètre intérieur de 4 mm et une épaisseur de paroi de 1 mm.
L'épaulement de positionnement du bloc B doit avoir un diamètre de 4 mm et une hauteur de 2 mm. Lorsqu'ils sont
assemblés, les deux composants forment un moule àéprouvette de 6 mm de hauteur et 4 mm de diamètre. Afin de
faciliter la sortie de l'éprouvette après l'essai, le thermocouple D doit être muni d'une extrémité conique qui dépasse
de 1 mm dans la base du mouleàéprouvette. Les tolérances sur les cotes mentionnées ci-dessus sont de� 0,1 mm.
Le thermocouple se compose de fils de (0,2� 0,05) mm de diamètre, d'un matériau (par exemple
cuivre/constantan) capable d'enregistrer des variations de température dans une éprouvette de produit de prise
avec une exactitude de 0,1 °C. Le thermocouple doit être connectéà un instrument (par exemple voltmètre ou
enregistreur de diagrammes) capable d'enregistrer les températures avec cette exactitude.
7.6.2 Mode opératoire
Préparer le produit d'essai conformément aux instructions du fabricant (voir 8.3) et commencer à chronométrer dès
le début du mélange. Maintenir le moule à (23� 1) °C et, 30 s aprèsle début du mélange, placer le produit
mélangé dans le moule et enregistrer la température, t , du produit. Maintenir l'appareillage à (23� 1) °Cet
enregistrer continuellement la température du produit jusqu'àcequelepic delatempérature maximale soit passé.
La Figure 4 représente un tracé d'enregistrement type. Dèsqu'on insère le produit dans le moule, la température
augmente légèrement, t , avant de baisser et de se stabiliser à t , puis elle commence à augmenter. Le point auquel
la température commence à augmenter correspond au début de la réaction de prise, et donc à la fin du temps de
travail. Il convient de déterminer ce point en traçant une ligne de base à (t � 0,1) °C et en notant le temps de travail,
T , au point d'intersection avec le tracé. Les résultats dépendent beaucoup de la température,etde légères
w
variations dans la plage de température admise provoqueront des variations de plusieurs secondes. Enregistrer le
temps de travail, T , à partir du commencement du mélange jusqu'à ce que la température commence à augmenter.
w
Effectuer cinq déterminations.
Légende
1Début du mélange
2 Insertion
NOTE Le tracé type représentelatempérature au moment de l'insertion, t ,lalégère augmentation de température
immédiatement après l'insertion, t , et le temps initial d'augmentation de la température correspondant au début de la réaction
de prise, et donc à la fin du temps de travail, T .
w
Figure 4 —Détermination du temps de travail
10 © ISO 2000 – Tous droits réservés

7.6.3 Interprétation des résultats
Enregistrer les temps de travail et interpréter les résultats comme suit.
a) Si au moins quatre des cinq temps obtenus sont égaux ou supérieurs à 90 s, le produit est jugé satisfaire à
l'exigence de 5.2.3.
b) Si trois ou plus des cinq temps sont inférieurs à 90 s, le produit est jugé ne pas satisfaire.
c) Si seulement trois des cinq temps sont égaux ou supérieurs à 90 s, répéter la totalité de l'essai. Si, à cette
seconde occasion, un des temps ou plus est supérieur à 90 s, le produit est jugé ne pas satisfaire à l'essai
dans son ensemble.
7.7 Temps de travail pour les produits de scellement de classes 1 et 3
7.7.1 Appareillage
7.7.1.1 Deux lames de verre pour microscope.
7.7.1.2 Chronomètre,précis à 1s près.
7.7.2 Mode opératoire
Au bout de 60 s après avoir terminé le mélange, placer une masse sphéroïdale d’environ 30 mg de produit sur une
lame de verre pour microscope (7.7.1.1) et immédiatement presser la seconde lame sur le produit avec une action
de cisaillement pour produire une mince couche.
Examiner visuellement le produit pour voir s'il est physiquement homogène.
NOTE Pendant cet essai, si le produit a commencéà prendre, des fentes et des vides vont apparaître sur l'éprouvette lors
de la formation de la mince couche. Pour les produits à prise rapide, la viscosité augmentera, ce qui empêchera la formation de
la couche.
Recommencer deux fois l’ensemble de l'opération, en utilisant un nouvel échantillon pour chaque essai. Enregistrer
les résultats des trois essais.
7.7.3 Interprétation des résultats
Lorsque, suite à un examen visuel, le produit des trois échantillons reste physiquement homogène et forme une
mince couche, le produit est jugé satisfaire à l'exigence de 5.2.4.
7.8 Temps de prise pour les produits de classes 1 et 3
7.8.1 Appareillage pour la détermination du temps de prise des produits d'obturation et de restauration
de classes 1 et 3
7.8.1.1 Appareil de thermocouple, tel que celui décrit en 7.6.1.1.
7.8.2 Appareillage pour la détermination du temps de prise des produits de scellement de classes 1 et 3
7.8.2.1 Appareil de thermocouple, tel que celui décrit en 7.6.1.1, sauf que le tube A doit avoir une longueur
de 6 mm pour former un moule àéprouvette de 4 mm de hauteur. Toutes les autres dimensions spécifiées en
7.6.1.1 s'appliquent.
7.8.3 Mode opératoire
Répéter le mode opératoire spécifié en 7.6.2, mais maintenir l'appareillage à (37� 1) °C.
Mesurer le temps à partir du commencement du mélange jusqu'à ce que la température atteigne un palier maximal
(voir Figure 5). Tracer vers l'arrière une droite à partir du début du palier jusqu'à l'intersection avec le prolongement
de la droite de la courbe d'augmentation de température. Enregistrer ce temps, T comme étant le temps de prise.
,
s
Effectuer cet essai cinq fois.
Légende
1Début du mélange
NOTE T , le temps de prise, est déterminé en traçant vers l'arrière du palier une droite jusqu'à intersection avec le
s
prolongement de la droite tirée à partir de la courbe d'augmentation de température. On obtient ainsi un point distinct dans le
temps.
Figure 5 — Détermination du temps de prise (7.8.3)
7.8.4 Interprétation des résultats
7.8.4.1 Produits de classe 1
Enregistrer les temps de prise et établir le rapport comme suit.
a) Si au moins quatre des cinq temps obtenus sont inférieurs ou égaux à 5 min pour les produits d'obturation et
de restauration, et inférieurs ou égaux à 10 min pour les produits de scellement, le produit est jugé satisfaire à
l'exigence de 5.2.5.
b) Si trois ou plus des cinq temps sont supérieurs à 5 min pour les produits d'obturation et de restauration, et
supérieurs à 10 min pour les produits de scellement, le produit est jugé ne pas satisfaire.
c) Si seulement trois des cinq temps sont inférieurs ou égaux à 5 min pour les produits d'obturation et de
restauration, et inférieurs ou égaux à 10 min pour les produits de scellement, répéter la totalité de l'essai. Si, à
cette seconde occasion, un des temps ou plus est supérieur à 5 min pour les produits d'obturation et de
restauration, et supérieur à 10 min pour les produits de scellement, le produit est jugé ne pas satisfaire à
l’essai dans son ensemble.
12 © ISO 2000 – Tous droits réservés

7.8.4.2 Produits de classe 3
Enregistrer les temps de prise et établir le rapport comme suit.
a) Si au moins quatre des cinq temps obtenus sont inférieurs ou égaux à 10 min, le produit est jugé satisfaire à
l'exigence de 5.2.6.
b) Si trois ou plus des cinq temps sont supérieurs à 10 min, le produit est jugé ne pas satisfaire.
c) Si seulement trois des cinq temps sont inférieurs ou égaux à 10 min, répéter la totalité de l'essai. Si, à cette
seconde occasion, un des temps ou plus est supérieur à 10 min, le produit est jugé ne pas satisfaire à l’essai
dans son ensemble.
7.9 Sensibilitéà la lumière ambiante pour les produits de classe 2
7.9.1 Appareillage
7.9.1.1 Lampe au xénon, ou source de rayonnement de performances comparables (un appareillage
convenable est décrit dans l'ISO 7491), avec filtre sélectif de conversion des couleurs et filtre à ultraviolet en place.
3)
Le filtre de conversion des couleurs doit être réalisé en verre durci de 3 mm d'épaisseur et doit avoir un facteur
de transmission interne qui ne s'écarte pas de � 10 % de celui illustréà la Figure 6. Le filtre à ultraviolet doit être
réalisé en verre borosillicaté et doit avoir un facteur de transmission de moins de 1 % en deçà de 300 nm et
supérieur à 90 % au-delà de 370 nm.
L'objet du filtre est de convertir le spectre du xénon, ou équivalent, à celui approchant l'éclairage opératoire
dentaire. Il convient que les filtres et la sortie de lumière soient contrôlés à intervalles réguliers pour s'assurer que
la température de la couleur au niveau de la cellule du luxmètre est comprise entre 3 600 K et 6 500 K.
Figure 6 — Facteur de transmission interne du filtre de conversion des couleurs (7.9.1.1)
3) Le filtre FG 15, fourni par Schott Glas, Postbox 2480, D-55014, Mainz 1, Allemagne, est un exemple de produit approprié
disponible sur le marché. Cette information est donnée à l'intention des utilisateurs de la présente Norme internationale et ne
signifie nullement que l'ISO approuve ou recommande l’emploi exclusif du produit ainsi désigné.
7.9.1.2 Deux lames/plaques de verre pour microscope.
7.9.1.3 Dispositif de mesurage de l'éclairement, par exemple luxmètre, capable de mesurer un éclairement
de (8 000� 1 000) lx.
7.9.1.4 Table réglable.
7.9.1.5 Capot noir mat pour la cellule du luxmètre.
NOTE Ce capot est destinéà éviter toute réflexion de la cellule risquant de gêner l'observation de l'éprouvette.
7.9.1.6 Chronomètre,précis à 1s près.
7.9.2 Mode opératoire
Dans une chambre noire, placer la cellule de mesurage de l'éclairement (7.9.1.3) sous la lampe au xénon avec le
filtre sélectif des couleurs et le filtre à ultraviolet en place (7.9.1.1) à une hauteur telle qu'elle fournisse une intensité
de (8 000� 1 000) lx. [La table réglable (7.9.1.4) est nécessaire pour réaliser efficacement cette opération.] Couvrir
la cellule au moyen du capot noir mat (7.9.1.5). Placer une masse sphéroïdale d’environ30mgduproduit sur une
lame de verre pour microscope (7.9.1.2), positionner la lame sur le sommet de la cellule et exposer le tout à la
lumière pendant (60� 5) s. Retirer la lame avec l'échantillon de la surface irradiéeetimmédiatement presser la
seconde lame de microscope contre le produit pour produire une mince couche.
Contrôler visuellement si le produit reste physiquement homogène.
NOTE Pendant cet essai, si le produit a commencéà prendre, des fentes et vides apparaîtront dans l'éprouvette pendant
la production de la couche mince. Le contrôle peut être facilité en comparant l'éprouvette avec une éprouvette produite en
l'absence de lumière.
Répéter deux fois le mode opératoire en totalité,enutilisantun nouvel échantillon de produit pour chaque essai.
Enregistrer les résultats des trois essais.
7.9.3 Interprétation des résultats
Si, par contrôle visuel, le produit des trois échantillons reste physiquement homogène, il est jugé satisfaire à
l'exigence de 5.2.7.
7.10 Profondeur de polymérisation pour les produits de classe 2
7.10.1 Appareillage
7.10.1.1 Moule en acier inoxydable,pour la préparation d'une éprouvette cylindrique de 6 mm de longueur et
de 4 mm de diamètre, à moins que le fabricant ne déclare une profondeur de
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.

Loading comments...
