NORME INTERNATIONALE ISO 23495:2021(F)
Fours industriels et équipements associés — Prescriptions
de sécurité pour les convertisseurs et équipements
associés
1 Domaine d'application
Le présent document s'applique aux convertisseurs neufs et équipements associés (ici appelés
installation de conversion) utilisés dans le processus de fabrication de l'acier au carbone ou de l'acier
inoxydable (voir 3.1 et Annexe B).
Le présent document porte sur les phénomènes dangereux et les situations et événements dangereux
concernant l'installation de conversion. Il couvre l'utilisation normale et les mauvaises utilisations
prévisibles.
Le présent document spécifie les exigences de sécurité à satisfaire lors de la conception, du pré-montage,
du transport, du montage/de l'installation, de l'assemblage, de la mise en service, de l'exploitation, de la
maintenance (voir l'Article 5) et de la mise hors service/du démontage de l'équipement.
L'assemblage ne comprend pas l'édification, car les règlements nationaux par exemple, les lois et
règlements nationaux en matière de génie civil ou les règlements en matière de santé et de sécurité au
travail, contiennent de telles informations.
Le présent document s'applique:
Aux convertisseurs et équipements associés (voir Annexe B, Figure B.1) pour le procédé de conversion
à l'oxygène
— à partir du chargement de métal chaud/d'acier brut liquide et des résidus;
— via un affinage à l'oxygène pur et agitation;
— aux équipements de mesure de la température et d'échantillonnage;
— jusqu'à la coulée incluant le dispositif de rétention du laitier;
— aux systèmes de refroidissement;
— aux dispositifs de maintenance (dispositif de regarnissage, dispositif de réparation de trou de
coulée, dispositif de nettoyage de la bouche du convertisseur, par exemple);
— aux procédés liés aux interfaces/interactions (en fonction de la conception, des commandes, par
exemple) avec
— le support de fabrication,
— l'installation d'épuration du gaz principale et secondaire,
— les systèmes d'alimentation en matériau et systèmes de préparation des alliages de poche,
— aux wagons de transbordement de poche acier et cuve à laitier, et
— aux équipements de chargement/coulée (grue, fosses à déchets et cuves à laitier, par exemple).
Le présent document ne couvre pas les exigences de sécurité relatives:
— à l'utilisation d'un support de fabrication autre que l'oxygène, l'azote, l'argon et l'air comprimé;
— aux installations d'épuration du gaz principales et secondaires;
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO 23495:2021(F)

— aux dispositifs de mesure à sources radioactives;
— aux systèmes d'alimentation en matériau et systèmes de préparation des alliages de poche;
— aux wagons de transbordement de poche acier et cuve à laitier;
— aux équipements de chargement/coulée et de décrassage (grue, fosses à déchets et cuves à laitier,
par exemple);
— aux treuils et monte-charges auxiliaires.
Si d'autres gaz et supports de fabrication (hydrocarbures, combustibles, vapeur, etc.) sont utilisés dans
le procédé de conversion, des mesures de sécurité supplémentaires non couvertes par la présente
norme de sécurité doivent être prises en considération.
En cas de modernisation, le présent document peut faire office de lignes directrices pour les parties
spécifiques à moderniser.
Le présent document n'est pas applicable aux convertisseurs d'acier et aux équipements associés
fabriqués avant la date de sa publication.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3864-1:2011, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 1: Principes
de conception pour les signaux de sécurité et les marquages de sécurité
ISO 3864-2, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 2: Principes de
conception pour l’étiquetage de sécurité des produits
ISO 3864-3, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 3: Principes de
conception pour les symboles graphiques utilisés dans les signaux de sécurité
ISO 4413, Transmissions hydrauliques — Règles générales et exigences de sécurité relatives aux systèmes et
leurs composants
ISO 4414, Transmissions pneumatiques — Règles générales et exigences de sécurité pour les systèmes et
leurs composants
ISO 4871:2009, Acoustique — Déclaration et vérification des valeurs d’émission sonore des machines et
équipements
ISO 7000, Symboles graphiques utilisables sur le matériel — Symboles enregistrés
ISO 7010, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Signaux de sécurité
enregistrés
ISO 7731, Ergonomie — Signaux de danger pour lieux publics et lieux de travail — Signaux de danger
auditifs
ISO 11064-1, Conception ergonomique des centres de commande — Partie 1: Principes pour la conception
des centres de commande
ISO 11202:2010, Acoustique — Bruit émis par les machines et équipements — Détermination des niveaux
de pression acoustique d’émission au poste de travail et en d’autres positions spécifiées en appliquant des
corrections d’environnement approximatives
ISO 11428, Ergonomie — Signaux visuels de danger — Exigences générales, conception et essais
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 23495:2021(F)

ISO 11429, Ergonomie — Système de signaux auditifs et visuels de danger et d’information
ISO/TR 11688-1, Acoustique — Pratique recommandée pour la conception de machines et d’équipements à
bruit réduit — Partie 1: Planification
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13574, Fours industriels et équipements thermiques associés — Vocabulaire
ISO 13732-1, Ergonomie des ambiances thermiques — Méthodes d’évaluation de la réponse humaine au
contact avec des surfaces — Partie 1: Surfaces chaudes
ISO 13849-1:2015, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 1: Principes généraux de conception
ISO 13849-2:2012, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 2: Validation
ISO 13850:2015, Sécurité des machines — Fonction d’arrêt d’urgence — Principes de conception
ISO 13854, Sécurité des machines — Écartements minimaux pour prévenir les risques d’écrasement de
parties du corps humain
ISO 13857, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et inférieurs
d’atteindre les zones dangereuses
ISO 14118, Sécurité des machines — Prévention de la mise en marche intempestive
ISO 14119, Sécurité des machines — Dispositifs de verrouillage associés à des protecteurs — Principes de
conception et de choix
ISO 14120, Sécurité des machines — Protecteurs — Prescriptions générales pour la conception et la
construction des protecteurs fixes et mobiles
ISO 14122-1, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 1: Choix d’un
moyen d’accès et des exigences générales d’accès
ISO 14122-2, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 2: Plates-formes
de travail et passerelles
ISO 14122-3, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 3: Escaliers,
échelles à marches et garde-corps
ISO 14122-4, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 4: Échelles fixes
ISO 14123-1, Sécurité des machines — Réduction des risques pour la santé résultant de substances
dangereuses émises par des machines — Partie 1: Principes et spécifications à l’intention des constructeurs
de machines
ISO 14123-2, Sécurité des machines — Réduction des risques pour la santé résultant de substances
dangereuses émises par des machines — Partie 2: Méthodologie menant à des procédures de vérification
ISO 16069, Symboles graphiques — Signaux de sécurité — Systèmes de guidage pour cheminement
d’évacuation de sécurité
IEC 60204-1:2006, Édition 5.1:2009, Sécurité des machines — Équipement électrique des machines —
Partie 1: Règles générales
IEC 61310-1, Sécurité des machines — Indication, marquage, manœuvre — Partie 1: Exigences pour les
signaux visuels, acoustiques et tactiles
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO 23495:2021(F)

IEC 61310-2, Sécurité des machines — Indication, marquage, manœuvre — Partie 2: Exigences pour le
marquage
IEC 61511-1, Sécurité fonctionnelle — Systèmes instrumentés de sécurité pour le secteur des industries de
transformation — Partie 1: Cadre, définitions, exigences pour le système, le matériel et la programmation
d’application
IEC 62061:2005, Sécurité des machines — Sécurité fonctionnelle des systèmes de commande électriques,
électroniques et électroniques programmables relatifs à la sécurité (Note: À remplacer par l’IEC 44/788/CD
(2017-02))
IEC 60529:1989, Degrés de protection procurés par les enveloppes (code IP) (IEC 60529:1989 AMD2: 2013/
C OR1: 2019)
3 Termes, définitions et termes abrégés
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 12100, l'ISO 13574
ainsi que les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
NOTE Les définitions utilisées dans les normes ISO auxquelles il est fait référence dans le présent document
sont également valables pour celui-ci.
3.1
convertisseur
unité basculante permettant de produire de l'acier au carbone ou de l'acier inoxydable
Note 1 à l'article: Cette unité basculante est essentiellement composée d'un réceptacle à revêtement réfractaire,
d'un anneau à tourillon, d'un système de suspension de réceptacle, d'un entraînement d'inclinaison, etc.
3.2
équipement associé
équipement supplémentaire pour la production d'acier au carbone ou d'acier inoxydable au moyen d'un
convertisseur (3.1)
Note 1 à l'article: Pour l'équipement associé, des lances, par exemple, voir la Figure B.1.
3.3
raffinage
conversion de métal chaud en acier au carbone ou acier inoxydable par élimination (entre autres) du
carbone (et autres éléments indésirables comme le silicone, le phosphore) à l'aide d'une alimentation
en oxygène
Note 1 à l'article: Les procédés de raffinage diffèrent selon que l'alimentation en oxygène provient du haut et/ou
du bas, et selon le brassage du gaz facultatif.
3.4
processus de production
toutes les activités relatives à la production entre le chargement et la coulée
3.5
dispositifs de maintenance
dispositifs permettant d'assurer la maintenance du convertisseur
Note 1 à l'article: Il s'agit, par exemple, des dispositifs de regarnissage, des dispositifs de réparation de trou de
coulée, des dispositifs de nettoyage de la bouche du convertisseur.
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 23495:2021(F)

3.6
mode manuel
chaque fonction/mouvement simple déclenché(e) individuellement par l'opérateur
3.7
modes de commande spéciaux
modes dédiés activés par un dispositif particulier pour réaliser des opérations
Note 1 à l'article: Retrait du loup ou projection de laitier, par exemple.
3.8
maintenance
toutes les activités réalisées hors du processus de production (3.4)
3.8.1
inspection
contrôles de base (visuel, par exemple) de l'équipement
3.8.2
service
échange périodique des lances, nettoyage (lance, bouche du convertisseur, par exemple), graissage,
ajustement des interrupteurs de fin de course
3.8.3
réparation
réparation ou échange des composants endommagés accompagné(e) d'un arrêt complet (c'est-à-dire
isolement de l'énergie)
3.8.4
regarnissage
toutes les activités réalisées entre l'arrêt du convertisseur pour regarnissage et la fin du préchauffage
(y compris l'échange de réceptacle du convertisseur ou de l'une de ses parties, percée de réfractaire)
3.8.5
retrait du loup
procédure particulière d'élimination du loup à l'intérieur du convertisseur à l'aide d'une lance de
soufflage
3.9
poche
réceptacle à revêtement réf
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 23495
ISO/TC 244
Industrial furnaces and associated
Secretariat: JISC
processing equipment — Safety
Voting begins on:
2020­12­30 requirements for steel converter and
associated equipment
Voting terminates on:
2021­02­24
Fours industriels et équipements associés — Prescriptions de sécurité
pour les convertisseur et d'équipement associés
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 23495:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 23495:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 23495:2020(E)

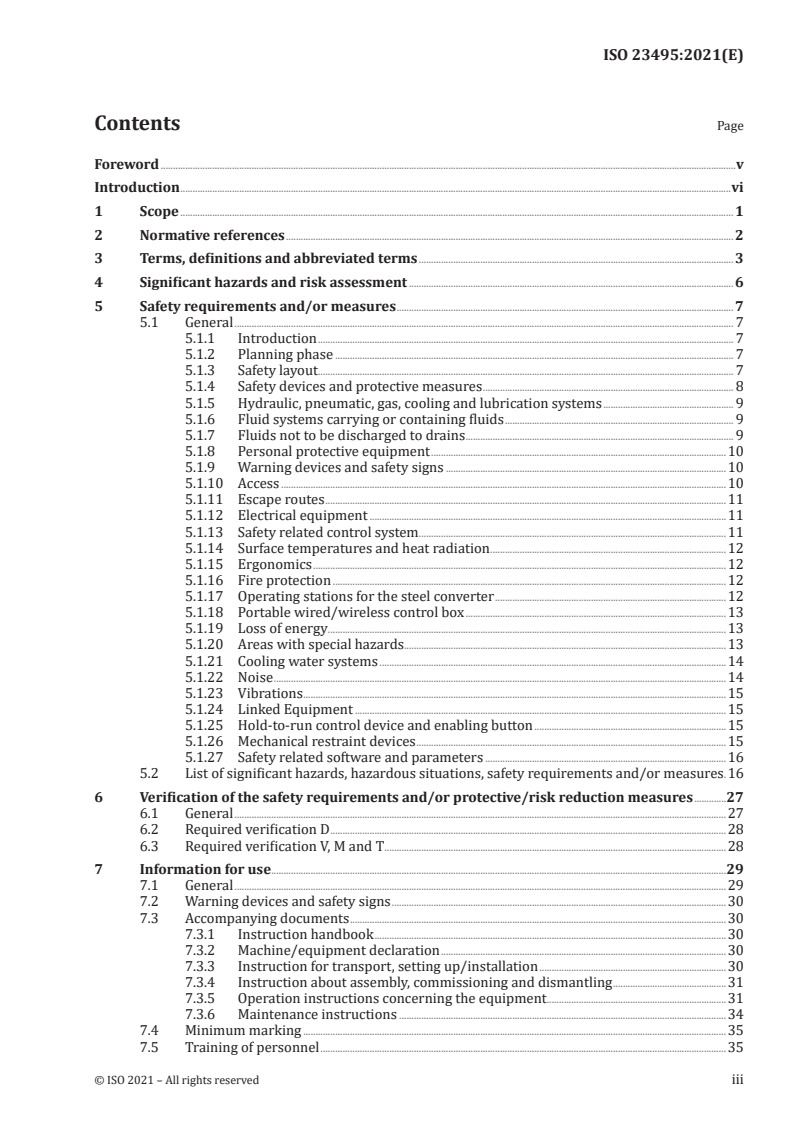

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 2
3 Terms, definitions and abbreviated terms . 3
4 Significant hazards and risk assessment . 7
5 Safety requirements and/or measures . 7
5.1 General . 7
5.1.1 Introduction . 7
5.1.2 Planning phase . 7
5.1.3 Safety layout . . 8
5.1.4 Safety devices and protective measures . 8
5.1.5 Hydraulic, pneumatic, gas, cooling and lubrication systems . 9
5.1.6 Fluid systems carrying or containing fluids .10
5.1.7 Fluids not to be discharged to drains .10
5.1.8 Personal protective equipment .10
5.1.9 Warning devices and safety signs .10
5.1.10 Access .10
5.1.11 Escape routes .11
5.1.12 Electrical equipment .11
5.1.13 Safety related control system .12
5.1.14 Surface temperatures and heat radiation .12
5.1.15 Ergonomics .12
5.1.16 Fire protection .13
5.1.17 Operating stations for the steel converter .13
5.1.18 Portable wired/wireless control box .13
5.1.19 Loss of energy .13
5.1.20 Areas with special hazards . .14
5.1.21 Cooling water systems .14
5.1.22 Noise .14
5.1.23 Vibrations .15
5.1.24 Linked Equipment .15
5.1.25 Hold­to­run control device and enabling button .15
5.1.26 Mechanical restraint devices .16
5.1.27 Safety related software and parameters .16
5.2 List of significant hazards, hazardous situations, safety requirements and/or measures .16
5.2.1 Structure of the following sub­chapters .16
6 Verification of the safety requirements and/or protective/risk reduction measures .28
6.1 General .28
6.2 Required verification D .28
6.3 Required verification V, M and T .28
7 Information for use .29
7.1 General .29
7.2 Warning devices and safety signs .30
7.3 Accompanying documents .30
7.3.1 Instruction handbook .30
7.3.2 Machine/equipment declaration .30
7.3.3 Instruction for transport, setting up/installation .30
7.3.4 Instruction about assembly, commissioning and dismantling .31
7.3.5 Operation instructions concerning the equipment.31
7.3.6 Maintenance instructions .34
7.4 Minimum marking .35
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 23495:2020(E)

7.5 Training of personnel .35

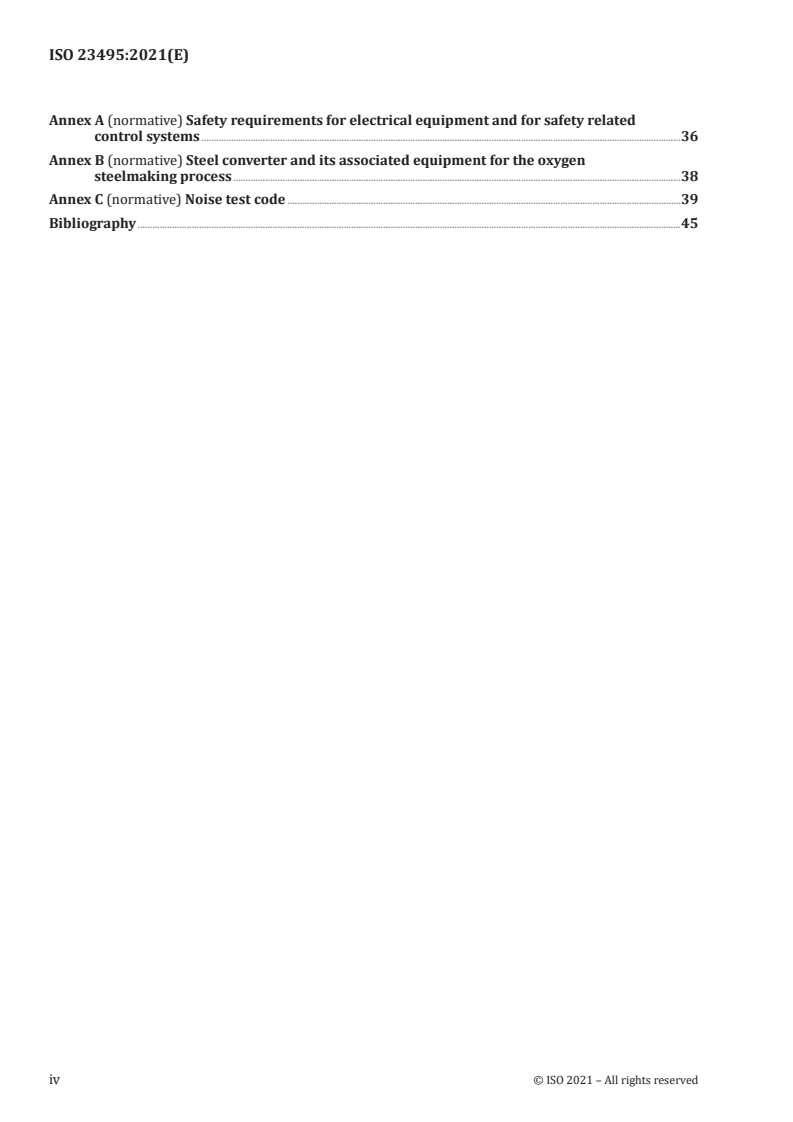

Annex A (normative) Safety requirements for electrical equipment andfor safety related
control systems .36
Annex B (normative) Steel converter and its associated equipment for theoxygen
steelmaking process .38
Annex C (normative) Noise test code .39
Bibliography .45
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 23495:2020(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 244, Industrial furnaces and associated
processing equipment.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2020 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 23495:2020(E)

Introduction
This document is a type C standard as stated in ISO 12100.
The machinery concerned and the extent to which hazards, hazardous situations and events are
covered are indicated in the scope of this document.
When provisions of this type C standard are different from those which are stated in type A or B
standards, the provisions of this type C standard take precedence over the provisions of the other
standards, for machines that have been designed and built according to the provisions of this type C
standard.
Where for clarity an example of a preventive measure is given in this document, this should not have
been considered as the only possible solution. Any other solution leading to the same risk reduction is
permissible if an equivalent level of safety is achieved.
This document assumes that
— the steel converter is operated and maintained by adequately trained personnel (see 3.13 and 7.5);
— manual intervention for setting, adjustment and maintenance is accepted as part of the intended
use of the steel converter;
— the steel converter is used with adequate workplace lighting conforming to e.g., ISO 8995-1.
This document assumes that the input materials do not contain the following hazardous components:
— radioactive scrap;
— explosives;
— entrapped water/ice;
— closed containers;
— oversized scrap which can lead to water leakage due to collision with lances (see 7.3.5).
The charging should be done to avoid/minimize risk of explosion.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organizations, market surveillance etc.)
Others can be affected by the level of machinery safety achieved with the means of the document by the
above­mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g., trade unions, organizations for people with special needs);
— service providers, e.g., for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate at the drafting
process of this document.
vi © ISO 2020 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 23495:2020(E)
Industrial furnaces and associated processing
equipment — Safety requirements for steel converter and
associated equipment
1 Scope
This document applies for new steel converter and its associated equipment (hereinafter referred to as
converter plant) used in the process of carbon or stainless steel making as defined in 3.1 and illustrated
in Annex B.
This document deals with significant hazards, hazardous situations and events relevant to the converter
plant. It covers the intended use and foreseeable misuse.
This document specifies the safety requirements to be met during design, pre-assembly, transport, site-
assembly, commissioning, operation, maintenance (as described in Clause 5) and decommissioning/dis­
assembly of the equipment.
Assembly does not include erection because national regulations, e.g., national civil engineering laws
and regulations or occupational health and safety regulations contain such information.
This document applies to:
Steel converter and its associated equipment (see Annex B, Figure B.1 for the oxygen steelmaking process
— from charging hot metal/liquid steel and scrap;
— via oxygen refining and stirring;
— temperature measurement and sampling equipment;
— up to tapping including slag retaining device;
— cooling systems;
— maintenance devices (e.g., relining device, tap hole repair device, device for cleaning the
converter mouth);
— process related interfaces/interactions (e.g., according to design, controls) to
— process media,
— primary and secondary gas cleaning plant,
— material feeding systems and ladle alloying systems,
— transfer cars for steel ladle and slag pot, and
— charging/tapping equipment, e.g., crane, scrap chute, ladles and slag pots.
This document does not cover safety requirements for:
— usage of process media other than oxygen, nitrogen, argon and compressed air;
— primary and secondary gas cleaning plants;
— measuring devices with radioactive sources;
— material feeding systems and ladle alloying systems;
© ISO 2020 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 23495:2020(E)

— transfer cars for steel ladle and slag pot;
— charging/tapping and de-slagging equipment, e.g., crane, scrap chutes, ladles and slag pots;
— auxiliary winches and hoists.
For variations of converter process where other gases and process media, e.g., hydrocarbons, fuels,
steam, etc. are used, additional safety measures shall be considered which are not covered in this safety
standard.
NOTE In case of revamping, this document can be used as a guideline for the specific parts to be revamped.
This document is not applicable to steel converter and associated equipment manufactured before the
date of its publication.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3864­1:2011, Graphical symbols — Safety colours and safety signs — Part 1: Design principles for
safety signs and safety markings
ISO 3864­2, Graphical symbols — Safety colours and safety signs — Part 2: Design principles for product
safety labels
ISO 3864­3, Graphical symbols — Safety colours and safety signs — Part 3: Design principles for graphical
symbols for use in safety signs
ISO 4413, Hydraulic fluid power — General rules and safety requirements for systems and their components
ISO 4414, Pneumatic fluid power — General rules and safety requirements for systems and their components
ISO 4871:2009, Acoustics — Declaration and verification of noise emission values of machinery and
equipment
ISO 7000, Graphical symbols for use on equipment — Registered symbols
ISO 7010, Graphical symbols — Safety colours and safety signs — Registered safety signs
ISO 7731, Ergonomics — Danger signals for public and work areas — Auditory danger signals
ISO 11064­1, Ergonomic design of control centres — Part 1: Principles for the design of control centres
ISO 11202:2010, Acoustics — Noise emitted by machinery and equipment — Determination of emission
sound pressure levels at a work station and at other specified positions applying approximate environmental
corrections
ISO 11428, Ergonomics — Visual danger signals — General requirements, design and testing
ISO 11429, Ergonomics — System of auditory and visual danger and information signals
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13732­1, Ergonomics of the thermal environment — Methods for the assessment of human responses to
contact with surfaces — Part 1: Hot surfaces
ISO 13849­1:2015, Safety of machinery — Safety-related parts of control systems — Part 1: General
principles for design
ISO 13849­2:2012, Safety of machinery — Safety-related parts of control systems — Part 2: Validation
2 © ISO 2020 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 23495:2020(E)

ISO 13850:2015, Safety of machinery — Emergency stop function — Principles for design
ISO 13857, Safety of machinery — Safety distances to prevent hazard zones being reached by upper and
lower limbs
ISO 14118, Safety of machinery — Prevention of unexpected start-up
ISO 14119, Safety of machinery — Interlocking devices associated with guards — Principles for design and
selection
ISO 14120, Safety of machinery — Guards — General requirements for the design and construction of fixed
and movable guards
ISO 14122­1, Safety of machinery — Permanent means of access to machinery — Part 1: Choice of fixed
means and general requirements of access
ISO 14122­3, Safety of machinery — Permanent means of access to machinery — Part 3: Stairs, stepladders
and guard-rails
ISO 14122­4, Safety of machinery — Permanent means of access to machinery — Part 4: Fixed ladders
ISO 16069, Graphical symbols — Safety signs — Safety way guidance systems (SWGS)
ISO 14123­1, Safety of machinery — Reduction of risks to health resulting from hazardous substances
emitted by machinery — Part 1: Principles and specifications for machinery manufacturers
ISO 14123­2, Safety of machinery — Reduction of risks to health resulting from hazardous substances
emitted by machinery — Part 2: Methodology leading to verification procedures
IEC 60204­1:2006, Edition 5.1:2009, Safety of machinery — Electrical equipment of machines — Part 1:
General requirements
IEC 61310­1, Safety of machinery — Indication, marking and actuation — Part 1: Requirements for visual,
acoustic and tactile signals
IEC 61310­2, Safety of machinery — Indication, marking and actuation — Part 2: Requirements for marking
IEC 61511­1, Functional safety — Safety instrumented systems for the process industry sector — Part 1:
Framework, definitions, system, hardware and software requirements
IEC 62061:2005, Safety of machinery — Functional safety of safety-related electrical, electronic and
programmable electronic control systems (Note: To be replaced by IEC 44/788/CD (2017-02))
ISO 13854, Safety of machinery — Minimum gaps to avoid crushing of parts of the human body
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code) (IEC 60529:1989/ AMD2: 2013/
COR1: 2019)
ISO/TR 11688­1, Acoustics — Recommended practice for the design of low-noise machinery and
equipment — Part 1: Planning
3 Terms, definitions and abbreviated terms
For the purpose of this document, the terms and definitions given in ISO 12100, ISO 13574 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
NOTE Definition used in ISO standards referred to in this document are also valid for this document.
© ISO 2020 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO/FDIS 23495:2020(E)

3.1
steel converter
tiltable unit for the production of carbon or stainless steel
Note 1 to entry: This tiltable unit is mainly consisting of a vessel with refractory lining, trunnion ring, vessel
suspension system, tilting drive, etc.
3.2
associated equipment
additional equipment for the production of carbon steel or stainless steel by means of a steel
converter (3.1)
Note 1 to entry: For associated equipment, e.g., lances, see Figure B.1.
3.3
refining
conversion of hot metal to carbon steel or stainless steel by elimination of (mainly) carbon (and other
unwanted elements like silicon, phosphor) using oxygen supply
Note 1 to entry: Refining processes differ in oxygen supply from top, bottom or a combination of both; and
optional gas stirring
3.4
production process
all production­related activities between charging to tapping
3.5
maintenance devices
devices to maintain the converter
Note 1 to entry: Such devices are, e.g., relining device, tap hole repair device, clean-up device for converter mouth
3.6
manual mode
every single function/movement will be individually triggered by the operator
3.7
special control modes
dedicated modes activated by a specific device, to carry out operations
Note 1 to entry: e.g., like skull removal or slag splashing
3.8
maintenance
all activities carried out outside the production process (3.1)
3.8.1
inspection
basic checks (e.g., visual) of equipment
3.8.2
service
periodic exchange of lances, cleaning (e.g., lance, converter mouth), lubrication, adjustment of limit
switches
3.8.3
repair
repair or exchange of damaged components accompanied with complete shutdown (i.e. isolation of
energy)
4 © ISO 2020 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 23495:2020(E)

3.8.4
relining
all activities from shut down of converter for relining up to end of pre­heating (including converter
vessel exchange or parts of it, refractory breakout)
3.8.5
skull removal
special procedure for removing the skull inside the converter by using the blowing lance
3.9
ladle
vessel with refractory lining to collect, treat, transport and charge/discharge hot metal/steel
3.10
slag pot
vessel to collect, treat and transport slag
3.11
scrap chute
scrap charging container used to charge scrap into the converter
3.12
work stations
predefined locations for personnel used for production or maintenance
3.12.1
converter control room
main control room in which the control desk and monitoring facilities for a steel converter are located
Note 1 to entry: It is a location where operating personnel is required permanently during the production
process.
3.12.2
local control stands
control units usually situated adjacent to the equipment
Note 1 to entry: It is a location where operating personnel is required temporarily during the production process,
e.g., during charging or tapping.
3.12.3
portable control box
mobile control units connected to the control system, wired or wireless
Note 1 to entry: For example, to position equipment more precisely.
3.13
trained personnel
person with the knowledge of systems, background, experience and ability to operate and/or maintain
the equipment in the intended use and proper operation of the machinery/equipment
3.14
authorized personnel
trained person who is instructed by the user to perform a specific task on a specific equipment
3.15
doghouse
enclosure around the converter vessel consisting of sidewalls, ceiling and movable doors (see 5.1.4.4)
Note 1 to entry: The primary purpose is to contain noise and dust during process and should protect the converter
platform against steel or slag splashing.
© ISO 2020 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO/FDIS 23495:2020(E)

3.16
skirt
movable water-cooled part of the gas cleaning system
Note 1 to entry: Located above the converter mouth
3.17
protection platform
(re­)movable platform above the converter
Note 1 to entry: Protecting lower areas from falling material.
3.18
danger zone
any space within and/or around machinery in which a person can be exposed to a hazard
3.19
safety layout
graphical description of plant-related equipment with regard to safety
3.20
warning system
visible, audible warning devices or a combination of both
3.21
blowing lance
water cooled vertical lance used for blowing technical gases, mainly oxygen
3.22
sub-lance
water cooled vertical lance used for temperature measurement and sampling during production process
3.23
relining machinery/device
machine for manual or automatic installation of refractory lining inside the converter
Note 1 to entry: Associated lifting, lowering and travelling devices for material transport and access to the
workplace are included.
3.24
fire-resistant hydraulic fluid
hydraulic fluid that is difficult to ignite
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 23495
ISO/TC 244
Fours industriels et équipements
Secrétariat: JISC
associés — Prescriptions de sécurité
Début de vote:
2020-12-30 pour les convertisseurs équipements
associés
Vote clos le:
2021-02-24
Industrial furnaces and associated processing equipment — Safety
requirements for steel converter and associated equipment
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 23495:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 23495:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 23495:2020(F)

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 2
3 Termes, définitions et abréviations . 4
4 Phénomènes dangereux significatifs et appréciation du risque . 7
5 Exigences et/ou mesures de sécurité . 8
5.1 Généralités . 8
5.1.1 Introduction . 8
5.1.2 Phase de planification . 8
5.1.3 Agencement de sécurité . 8
5.1.4 Dispositifs de sécurité et/ou mesures de protection . 9
5.1.5 Systèmes hydrauliques, pneumatiques, d'alimentation en gaz, de
refroidissement et de lubrification .10
5.1.6 Systèmes fluidiques transportant ou contenant des fluides .11
5.1.7 Fluides à ne pas évacuer à l’égout .11
5.1.8 Équipement de protection individuelle .11
5.1.9 Dispositifs d’avertissement et signaux de sécurité .11
5.1.10 Accès .12
5.1.11 Itinéraires d’évacuation .12
5.1.12 Équipement électrique .13
5.1.13 Système de commande relatif à la sécurité .13
5.1.14 Températures de surface et rayonnements thermiques .13
5.1.15 Ergonomie .13
5.1.16 Protection incendie . .14
5.1.17 Postes de commande du convertisseur .14
5.1.18 Boîte de commande portative à fil/sans fil .15
5.1.19 Perte d’énergie .15
5.1.20 Zones présentant des phénomènes dangereux particuliers .15
5.1.21 Circuits d'eau de refroidissement .15
5.1.22 Bruit .16
5.1.23 Vibrations .17
5.1.24 Équipement relié .17
5.1.25 Dispositif de commande nécessitant une action maintenue et bouton
d'activation .17
5.1.26 Dispositifs de retenue mécanique .17
5.1.27 Logiciel relatif à la sécurité et paramètres .18
5.2 Liste des phénomènes dangereux significatifs, des situations dangereuses, des
exigences et/ou mesures de sécurité .18
5.2.1 Structure des sous-chapitres ci-après .18
6 Vérification des exigences de sécurité et/ou mesures de prévention/réduction des
risques .34
6.1 Généralités .34
6.2 Vérification exigée D .34
6.3 Vérification exigée V, M et T .34
7 Informations pour l'utilisation .35
7.1 Généralités .35
7.2 Dispositifs d’avertissement et signaux de sécurité .36
7.3 Documents d'accompagnement .36
7.3.1 Notice d'instructions .36
7.3.2 Déclaration de la machine/de l'équipement .36
7.3.3 Instructions relatives au transport, au réglage/à l'installation .37
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 23495:2020(F)

7.3.4 Instructions relatives à l'assemblage, à la mise en service et au démontage .37
7.3.5 Instructions d'exploitation de l'équipement .37
7.3.6 Instructions de maintenance .40
7.4 Marquage minimal .41
7.5 Personnel compétent .41
Annexe A (normative) Exigences de sécurité des équipements électriques etdes systèmes
de commande relatifs à la sécurité .42
Annexe B (normative) Convertisseur et équipements associés pour leprocédé de
conversion à l'oxygène .44
Annexe C (normative) Code d’essai acoustique.45
Bibliographie .51
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 23495:2020(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 244, Fours industriels et équipements
associés.
Tout commentaire ou question sur le présent document est à adresser à l'organisme national de
normalisation de l'utilisateur. Une liste complète de ces organismes est disponible à l'adresse www .iso
.org/ members .html.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 23495:2020(F)

Introduction
Le présent document est une norme de type C, tel que mentionné dans l'ISO 12100.
Les équipements concernés et l’étendue des phénomènes dangereux couverts sont indiqués dans le
domaine d’application du présent document.
Lorsque des dispositions de la présente norme de type C sont différentes de celles énoncées dans les
normes de type A ou les normes de type B, les dispositions de la présente norme de type C prévalent sur
celles des autres normes pour les machines ayant été conçues et fabriquées selon les dispositions de la
présente norme de type C.
Lorsqu’un exemple de mesure préventive est donné dans le présent document pour plus de clarté, il
convient de ne pas le considérer comme la seule solution possible. Toute autre solution conduisant à la
même réduction des risques est permise si un niveau de sécurité équivalent est atteint.
Le présent document part de l’hypothèse que:
— le convertisseur fonctionne et est entretenu par du personnel compétent (voir 3.13 et 7.5);
— l'intervention manuelle pour le réglage, la mise au point et la maintenance est acceptée dans le cadre
de l'utilisation normale du convertisseur;
— le convertisseur est utilisé avec éclairage du lieu de travail conforme à l'ISO 8995-1, par exemple.
Le présent document part de l'hypothèse que les produits auxiliaires ne contiennent pas les substances
dangereuses suivantes:
— résidus radioactifs;
— explosifs;
— eau/glace occluse;
— conteneurs fermés;
— résidus surdimensionnés qui peuvent donner lieu à des fuites d'eau due à la collision avec des lances
(voir 7.3.5).
Il convient de procéder au chargement de manière à éviter/réduire le plus possible le risque d'explosion.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants, représentant
les acteurs du marché dans le domaine de la sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);
— organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des risques
professionnels, surveillance du marché, etc.).
D'autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du
document par les groupes de parties prenantes mentionnés ci-dessus:
— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);
— utilisateurs de machines/salariés (par exemple syndicats de salariés, organisations représentant
des personnes ayant des besoins particuliers);
— prestataires de services, par exemple sociétés de maintenance (petites, moyennes et grandes
entreprises);
— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
vi © ISO 2020 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/FDIS 23495:2020(F)

Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer à l'élaboration
du présent document.
© ISO 2020 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 23495:2020(F)
Fours industriels et équipements associés — Prescriptions
de sécurité pour les convertisseurs équipements associés
1 Domaine d'application
Le présent document s'applique aux convertisseurs neufs et équipements associés (ici appelés
installation de conversion) utilisés dans le processus de fabrication de l'acier au carbone ou de l'acier
inoxydable (voir 3.1 et Annexe B).
Le présent document porte sur les phénomènes dangereux et les situations et événements dangereux
concernant l'installation de conversion. Il couvre l'utilisation normale et les mauvaises utilisations
prévisibles.
Le présent document spécifie les exigences de sécurité à satisfaire lors de la conception, du pré-montage,
du transport, du montage/de l'installation, de l'assemblage, de la mise en service, de l'exploitation, de la
maintenance (voir Article 5) et de la mise hors service/du démontage de l'équipement.
L'assemblage ne comprend pas l'édification, car les règlements nationaux par exemple, les lois et
règlements nationaux en matière de génie civil ou les règlements en matière de santé et de sécurité au
travail, contiennent de telles informations.
Le présent document s'applique:
aux convertisseurs et équipements associés (voir Annexe B, Figure B.1) pour le procédé de conversion
à l'oxygène
— à partir du chargement de métal chaud/d'acier brut liquide et des résidus;
— via un affinage à l'oxygène pur et agitation;
— aux équipements de mesure de la température et d'échantillonnage;
— jusqu'à la coulée incluant le dispositif de rétention du laitier;
— aux systèmes de refroidissement;
— aux dispositifs de maintenance (dispositif de regarnissage, dispositif de réparation de trou de
coulée, dispositif de nettoyage de la bouche du convertisseur, par exemple);
— aux procédés liés aux interfaces/interactions (en fonction de la conception, des commandes, par
exemple) avec
— le support de fabrication,
— l'installation d'épuration du gaz principale et secondaire,
— les systèmes d'alimentation en matériau et systèmes de préparation des alliages de poche,
— aux wagons de transbordement de poche acier et cuve à laitier, et
— aux équipements de chargement/coulée (grue, fosses à déchets et cuves à laitier, par exemple).
Le présent document ne couvre pas les exigences de sécurité relatives:
— à l'utilisation d'un support de fabrication autre que l'oxygène, l'azote, l'argon et l'air comprimé;
— aux installations d'épuration du gaz principales et secondaires;
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO/FDIS 23495:2020(F)

— aux dispositifs de mesure à sources radioactives;
— aux systèmes d'alimentation en matériau et systèmes de préparation des alliages de poche;
— aux wagons de transbordement de poche acier et cuve à laitier;
— aux équipements de chargement/coulée et de décrassage (grue, fosses à déchets et cuves à laitier,
par exemple);
— aux treuils et monte-charges auxiliaires.
Si d'autres gaz et supports de fabrication (hydrocarbures, combustibles, vapeur, etc.) sont utilisés dans
le procédé de conversion, des mesures de sécurité supplémentaires non couvertes par la présente
norme de sécurité doivent être prises en considération.
En cas de modernisation, le présent document peut faire office de lignes directrices pour les parties
spécifiques à moderniser.
Le présent document n'est pas applicable aux convertisseurs d'acier et aux équipements associés
fabriqués avant la date de sa publication
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3864-1, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 1: Principes de
conception pour les signaux de sécurité et les marquages de sécurité
ISO 3864-2, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 2: Principes de
conception pour l’étiquetage de sécurité des produits
ISO 3864-3, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 3: Principes de
conception pour les symboles graphiques utilisés dans les signaux de sécurité
ISO 4413, Transmissions hydrauliques — Règles générales et exigences de sécurité relatives aux systèmes et
leurs composants
ISO 4414, Transmissions pneumatiques — Règles générales et exigences de sécurité pour les systèmes et
leurs composants
ISO 4871:2009, Acoustique — Déclaration et vérification des valeurs d’émission sonore des machines et
équipements
ISO 7000, Symboles graphiques utilisables sur le matériel — Symboles enregistrés
ISO 7010, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Signaux de sécurité
enregistrés
ISO 7731, Ergonomie — Signaux de danger pour lieux publics et lieux de travail — Signaux de danger
auditifs
ISO 11064-1, Conception ergonomique des centres de commande — Partie 1: Principes pour la conception
des centres de commande
ISO 11202:2010, Acoustique — Bruit émis par les machines et équipements — Détermination des niveaux
de pression acoustique d’émission au poste de travail et en d’autres positions spécifiées en appliquant des
corrections d’environnement approximatives
ISO 11428, Ergonomie — Signaux visuels de danger — Exigences générales, conception et essais
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/FDIS 23495:2020(F)

ISO 11429, Ergonomie — Système de signaux auditifs et visuels de danger et d’information
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13732-1, Ergonomie des ambiances thermiques — Méthodes d’évaluation de la réponse humaine au
contact avec des surfaces — Partie 1: Surfaces chaudes
ISO 13849-1:2015, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 1: Principes généraux de conception
ISO 13849-2:2012, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 2: Validation
ISO 13850:2015, Sécurité des machines — Fonction d’arrêt d’urgence — Principes de conception
ISO 13857, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et inférieurs
d’atteindre les zones dangereuses
ISO 14118, Sécurité des machines — Prévention de la mise en marche intempestive
ISO 14119, Sécurité des machines — Dispositifs de verrouillage associés à des protecteurs — Principes de
conception et de choix
ISO 14120, Sécurité des machines — Protecteurs — Prescriptions générales pour la conception et la
construction des protecteurs fixes et mobiles
ISO 14122-1, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 1: Choix d’un
moyen d’accès et des exigences générales d’accès
ISO 14122-2, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 2: Plates-formes
de travail et passerelles
ISO 14122-3, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 3: Escaliers,
échelles à marches et garde-corps
ISO 14122-4, Sécurité des machines — Moyens d’accès permanents aux machines — Partie 4: Échelles fixes
ISO 16069, Symboles graphiques — Signaux de sécurité — Systèmes de guidage pour cheminement
d’évacuation de sécurité
ISO 14123-1, Sécurité des machines — Réduction des risques pour la santé résultant de substances
dangereuses émises par des machines — Partie 1: Principes et spécifications à l’intention des constructeurs
de machines
ISO 14123-2, Sécurité des machines — Réduction des risques pour la santé résultant de substances
dangereuses émises par des machines — Partie 2: Méthodologie menant à des procédures de vérification
IEC 60204-1:2006, Édition 5.1:2009, Sécurité des machines — Équipement électrique des machines —
Partie 1: Règles générales
IEC 61310-1, Sécurité des machines — Indication, marquage, manœuvre — Partie 1: Exigences pour les
signaux visuels, acoustiques et tactiles
IEC 61310-2, Sécurité des machines — Indication, marquage, manœuvre — Partie 2: Exigences pour le
marquage
IEC 61511-1, Sécurité fonctionnelle — Systèmes instrumentés de sécurité pour le secteur des industries de
transformation — Partie 1: Cadre, définitions, exigences pour le système, le matériel et la programmation
d’application
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO/FDIS 23495:2020(F)

IEC 62061:2005, Sécurité des machines — Sécurité fonctionnelle des systèmes de commande électriques,
électroniques et électroniques programmables relatifs à la sécurité (Note: à remplacer par l’IEC 44/788/CD
(2017-02))
ISO 13854, Sécurité des machines — Écartements minimaux pour prévenir les risques d’écrasement de
parties du corps humain
IEC 60529:1989, Degrés de protection procurés par les enveloppes (code IP) (IEC 60529:1989 AMD2: 2013/
C OR1: 2019)
ISO/TR 11688-1, Acoustique — Pratique recommandée pour la conception de machines et d’équipements à
bruit réduit — Partie 1: Planification
3 Termes, définitions et abréviations
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 12100, l'ISO 13574
ainsi que les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
NOTE les définitions utilisées dans les normes ISO auxquelles il est fait référence dans le présent document
sont également valables pour celui-ci.
3.1
convertisseur
unité basculante permettant de produire de l'acier au carbone ou de l'acier inoxydable
Note 1 à l'article: cette unité basculante est essentiellement composée d'un réceptacle à revêtement réfractaire,
d'un anneau à tourillon, d'un système de suspension de réceptacle, d'un entraînement d'inclinaison, etc.
3.2
équipement associé
équipement supplémentaire pour la production d'acier au carbone ou d'acier inoxydable au moyen d'un
convertisseur (3.1)
Note 1 à l'article: pour l'équipement associé (des lances, par exemple), voir la Figure B.1 .
3.3
raffinage
conversion de métal chaud en acier au carbone ou acier inoxydable par élimination (entre autres) du
carbone (et autres éléments indésirables comme le silicone, le phosphore) à l'aide d'une alimentation
en oxygène
Note 1 à l'article: les procédés de raffinage diffèrent selon que l'alimentation en oxygène provient du haut et/ou
du bas, et selon le brassage du gaz facultatif
3.4
processus de production
toutes les activités relatives à la production entre le chargement et la coulée
3.5
dispositifs de maintenance
dispositifs permettant d'assurer la maintenance du convertisseur
Note 1 à l'article: il s'agit, par exemple, des dispositifs de regarnissage, des dispositifs de réparation de trou de
coulée, des dispositifs de nettoyage de la bouche du convertisseur
4 © ISO 2020 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO/FDIS 23495:2020(F)

3.6
mode manuel
chaque fonction/mouvement simple déclenché(e) individuellement par l'opérateur
3.7
modes de commande spéciaux
modes dédiés activés par un dispositif particulier pour réaliser des opérations
Note 1 à l'article: retrait du loup ou projection de laitier, par exemple
3.8
maintenance
toutes les activités réalisées hors du processus de
...
