INTERNATIONAL ISO
STANDARD 8092-2
Fourth edition
2005-12-01
Corrected version
2006-09-01
Road vehicles — Connections for
on-board electrical wiring harnesses —
Part 2:
Definitions, test methods and general
performance requirements
Véhicules routiers — Connexions pour faisceaux de câblage électrique
embarqués —
Partie 2: Définitions, méthodes d'essai et exigences de performances
générales
Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 2
4 Tests and requirements . 4
4.1 General. 4
4.2 Visual examination . 5
4.3 Connection and disconnection . 7
4.4 Tensile strength for crimped connections. 8
4.5 Locking device strength . 9
4.6 Contact insertion force. 9
4.7 Contact retention in housing. 9
4.8 Connection resistance (voltage drop) . 10
4.9 Influence of water . 12
4.10 Temperature / humidity cycling. 13
4.11 Combined temperature / vibration . 16
4.12 Insulation resistance. 18
4.13 Withstand voltage. 18
4.14 Temperature rise. 19
4.15 Connector coding and polarisation . 21
4.16 Salt spray. 21
4.17 Current cycling. 21
4.18 Thermal ageing. 21
4.19 Mechanical shock. 22
4.20 Drop. 22
4.21 Dust. 23
4.22 Rapid change of temperature (thermal shock) .24
4.23 Chemical fluids . 24
4.24 Flowing gas corrosion test . 25
Annex A (normative) Additional cable dimensions . 26
Annex B (informative) Cable attachment by insulation-displacement connection (IDC) — Bending
test. 27
Bibliography . 29
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8092-2 was prepared by Technical Committee ISO/TC 22, Road vehicles, Subcommittee SC 3, Electrical
and electronic equipment.
This fourth edition cancels and replaces the third edition (ISO 8092-2:2000), which has been technically
revised.
ISO 8092 consists of the following parts, under the general title Road vehicles — Connections for on-board
electrical wiring harnesses:
⎯ Part 1: Tabs for single-pole connections — Dimensions and specific requirements
⎯ Part 2: Definitions, test methods and general performance requirements
⎯ Part 3: Tabs for multi-pole connections — Dimensions and specific requirements
⎯ Part 4: Pins for single- and multi-pole connections — Dimensions and specific requirements
This corrected version of ISO 8092-2:2005 incorporates the following corrections:
⎯ the words “Dimensions in millimetres” deleted from Figures 2 and 3 on page 3;
⎯ in Figure 11 on page 16, the words “Dimensions in millimetres” added to the figure, and “4 ammeter”
deleted from the key;
⎯ in 4.24.2 on page 25, the reference to 4.21.1 changed to 4.24.1;
⎯ in B.2 on page 28, the value “1 s” changes to “1 µs”.
iv © ISO 2005 – All rights reserved
INTERNATIONAL STANDARD ISO 8092-2:2005(E)
Road vehicles — Connections for on-board electrical wiring
harnesses —
Part 2:
Definitions, test methods and general performance
requirements
1 Scope
This part of ISO 8092 defines terms, and specifies test methods and general performance requirements for
single-pole and multi-pole connections used with on-board electrical wiring harnesses of road vehicles.
This part of ISO 8092 is applicable to connectors designed to be disconnected after mounting in the vehicle
for repair and maintenance only. It does not cover one-part connections, i.e. where one part of the connection
has direct contact to the pattern of the printed circuit board.
This part of ISO 8092 is not applicable to internal connections of electronic devices.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1817; Rubber, vulcanized — Determination of the effect of liquids
ISO 3170; Petroleum liquids — Manual sampling
ISO 6722, Road vehicles — 60 V and 600 V single core cables — Dimensions, test methods and
requirements
ISO 7309, Road vehicles — Hydraulic braking systems — ISO reference petroleum base fluid
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
ISO 20653, Road vehicles — Degrees of protection (IP-code) — Protection against foreign objects, water and
access — Electrical equipment
IEC 60050-581, International Electrotechnical Vocabulary — Electromechanical components for electronic
equipment
IEC 60068-2-27, Environmental testing. Part 2: Tests. Test Ea and guidance: Shock
IEC 60512-11-7, Connectors for electronic equipment — Tests and measurements — Part 11-7: Climatic tests —
Test 11 g: Flowing mixed gas corrosion test
IEC 60512-11-14, Connectors for electronic equipment — Tests and measurements — Part 11-14: Test 11p —
Flowing single gas corrosion test
SAE J311b, Fluid for passenger car type automatic transmission
3 Terms and definitions
For the purpose of this part of ISO 8092, the definitions given in IEC 60050-581 and the following apply.
3.1
connection
two mated connectors or contacts
EXAMPLE See Figure 1.
a) Cable-to-cable connection
b) Connection to apparatus
c) Connection to printed circuit
board (vertical type)
d) Connection to printed circuit
board (horizontal type)
Figure 1 — Typical examples of connections
3.2
connector
assembly of contact and housing that terminates conductors for the purpose of providing connection and
disconnection to a suitable mating connector
3.3
contact
conductive element in a connector (including means for cable attachment) that mates with a corresponding
element to provide an electrical path
3.4
contact area
area in contact between two mated contacts that provides an electrical path
3.5
male contact
contact (including means for cable attachment) designed for electrical engagement on its outer surface and to
enter a female contact, thus forming an electrical connection
EXAMPLE See Figure 2 (tab, pin, blade).
2 © ISO 2005 – All rights reserved
3.6
female contact
contact (including means for cable attachment) designed for electrical engagement on its inner surface, and to
accept entry of a male contact, thus forming an electrical connection
EXAMPLE See Figure 3 (receptacle, sleeve).
Key
1 conductor crimp 5 cable attachment by insulation displacement
2 cable 6 connection slot
3 cable attachment 7 connection slot/insulation support, if 8 is not available
4 insulation support/sealing grip 8 insulation support
Figure 2 — Male contact
Key
1 conductor crimp 5 cable attachment by insulation displacement
2 cable 6 connection slot
3 cable attachment 7 connection slot/insulation support, if 8 is not available
4 insulation support/sealing grip 8 insulation support
Figure 3 — Female contact
3.7
positive-locking female contact
female contact with automatic positive-locking and manual unlocking device engaging a hole or dimple in the
male contact
3.8
cable attachment
any permanent joining of cable to contact
EXAMPLES Include crimp, insulation, displacement, welding and screwing.
3.9
detent
raised portion of the female contact that engages a hole or dimple in the male contact thus providing a latch
for the mated parts
3.10
multi-pole connection
two mated connectors with more than one contact pair
EXAMPLE See Figure 4.
Key
1 multiple cable seal 6 housing seal
2 male contact 7 connector
3 female contact 8 connection
4 single cable seal 9 cable
5 housing 10 conductor
Figure 4 — Multi-pole connectors/connection
3.11
connector coding
device, either for visual, mechanical or sensitive, or combinations of these preventing connection of
connectors from the same family and having the same number of contacts but with different coding
4 Tests and r
...
NORME ISO
INTERNATIONALE 8092-2
Quatrième édition
2005-12-01
Véhicules routiers — Connexions pour
faisceaux de câblage électrique
embarqués —
Partie 2:
Définitions, méthodes d'essai et
exigences de performances générales
Road vehicles — Connections for on-board electrical wiring
harnesses —
Part 2: Definitions, test methods and general performance requirements
Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2006
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Essais et exigences. 5
4.1 Généralités . 5
4.2 Examen visuel . 6
4.3 Accouplement et désaccouplement . 8
4.4 Résistance à la traction de la fixation du conducteur au contact . 8
4.5 Résistance du dispositif de verrouillage. 9
4.6 Force d'insertion du contact. 10
4.7 Rétention du contact dans le boîtier. 10
4.8 Résistance de contact (chute de tension).11
4.9 Influence de l'eau. 13
4.10 Cyclages de température/humidité. 14
4.11 Température/vibrations combinées. 17
4.12 Résistance d'isolement . 19
4.13 Tension de tenue . 19
4.14 Élévation de température. 20
4.15 Codage et polarisation des connecteurs . 22
4.16 Brouillard salin. 22
4.17 Cyclage de courant. 22
4.18 Vieillissement thermique . 22
4.19 Choc mécanique . 23
4.20 Chute. 23
4.21 Poussière. 24
4.22 Variation rapide de température (choc thermique) . 25
4.23 Fluides chimiques. 25
4.24 Essai de corrosion dans le flux de gaz. 26
Annexe A (normative) Dimensions de câble complémentaires . 27
Annexe B (informative) Câble fixé par raccordement par déplacement d'isolant (IDC) — Essai
de pliage . 28
Bibliographie . 30

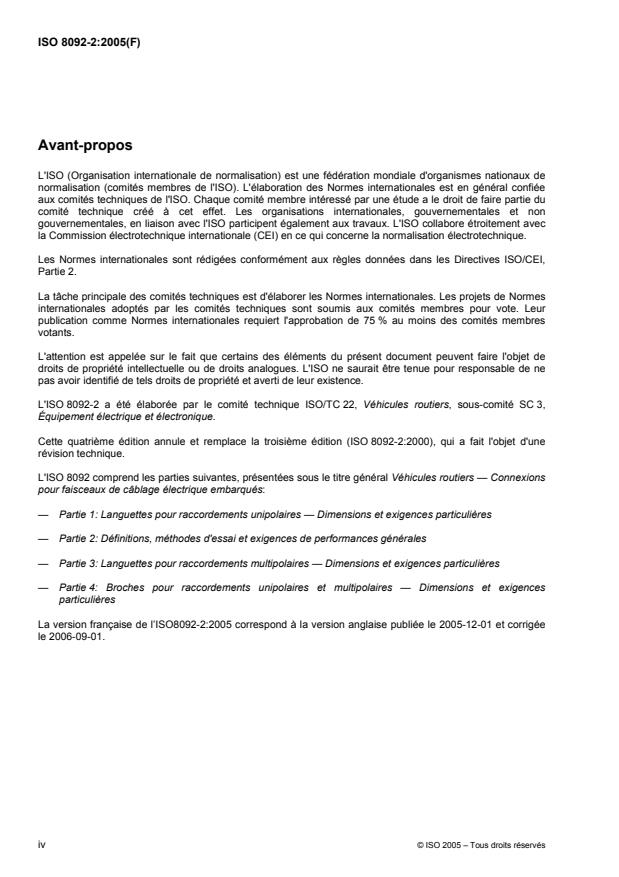

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8092-2 a été élaborée par le comité technique ISO/TC 22, Véhicules routiers, sous-comité SC 3,
Équipement électrique et électronique.
Cette quatrième édition annule et remplace la troisième édition (ISO 8092-2:2000), qui a fait l'objet d'une
révision technique.
L'ISO 8092 comprend les parties suivantes, présentées sous le titre général Véhicules routiers — Connexions
pour faisceaux de câblage électrique embarqués:
— Partie 1: Languettes pour raccordements unipolaires — Dimensions et exigences particulières
— Partie 2: Définitions, méthodes d'essai et exigences de performances générales
— Partie 3: Languettes pour raccordements multipolaires — Dimensions et exigences particulières
— Partie 4: Broches pour raccordements unipolaires et multipolaires — Dimensions et exigences
particulières
La version française de l’ISO8092-2:2005 correspond à la version anglaise publiée le 2005-12-01 et corrigée
le 2006-09-01.
iv © ISO 2005 – Tous droits réservés
NORME INTERNATIONALE ISO 8092-2:2005(F)
Véhicules routiers — Connexions pour faisceaux de câblage
électrique embarqués —
Partie 2:
Définitions, méthodes d'essai et exigences de performances
générales
1 Domaine d'application
La présente partie de l'ISO 8092 donne les définitions et spécifie les méthodes d'essai ainsi que les exigences
de performances générales relatives aux connexions unipolaires et multipolaires pour des faisceaux de
câblage électriques embarqués destinés aux véhicules routiers.
La présente partie de l'ISO 8092 est applicable aux connecteurs qui, une fois montés dans le véhicule, ne
sont conçus pour être débranchés que pour les besoins de réparation et/ou de maintenance. Elle ne couvre
pas les connexions à une seule partie, c'est-à-dire les connexions dont une partie est en contact direct avec
les pistes de la carte à circuit imprimé.
La présente partie de l'ISO 8092 n'est pas applicable aux connexions internes des dispositifs électroniques.
2 Références normatives
Les documents cités ci-dessous sont indispensables à l'application du présent document. Pour les références
datées, seule l'édition citée s'applique. Pour les références non datées, l'édition la plus récente du document
cité (y compris les amendements éventuels) s'applique.
ISO 1817; Caoutchouc vulcanisé — Détermination de l'action des liquides
ISO 3170; Produits pétroliers liquides — Échantillonnage manuel
ISO 6722, Véhicules routiers — Câbles monoconducteurs de 60 V et 600 V — Dimensions, méthodes d'essai
et exigences
ISO 7309, Véhicules routiers — Freins hydrauliques — Liquide ISO de référence à base pétrolière
ISO 9227, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins
ISO 20653, Véhicules routiers — Degrés de protection (code IP) — Protection des équipements électriques
contre les corps étrangers, l'eau et les contacts
CEI 60050-581, Vocabulaire électrotechnique international — Composants électromécaniques pour
équipements électroniques
CEI 60068-2-27, Essais d'environnement. Partie 2: Essais. Essai Ea et guide: Chocs
CEI 60512-11-7, Connecteurs pour équipements électroniques — Essais et mesures — Partie 11-7: Essais
climatiques — Essai 11 g: Essai de corrosion dans un flux de mélange de gaz
CEI 60512-11-14, Connecteurs pour équipements électroniques — Essais et mesures — Partie 11-14: Essais
climatiques — Essai 11p: Essai de corrosion dans le flux d'un gaz
SAE J311b, Fluid for passenger car type automatic transmission
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la CEI 60050-581 ainsi que les
suivants s'appliquent.
3.1
connexion
deux connecteurs ou contacts accouplés
EXEMPLE Voir Figure 1.
a) Connexion câble à câble
b) Connexion avec un appareil
c) Connexion avec une carte
à circuit imprimé
(type vertical)
d) Connexion avec une carte
à circuit imprimé
(type horizontal)
Figure 1 — Exemples types de connexions
3.2
connecteur
assemblage d'un contact et d'un boîtier placé à l'extrémité du conducteur, afin de permettre l'accouplement et
le désacouplement avec un autre connecteur d'accouplement approprié
3.3
contact
élément conducteur d'un connecteur (y compris les moyens de fixation du câble) qui, lorsqu'il est en contact
avec un élément correspondant, permet le passage du courant
3.4
zone de contact
zone de contact entre deux contacts accouplés, permettant le passage du courant
2 © ISO 2005 – Tous droits réservés
3.5
contact mâle
contact électrique (y compris les moyens de fixation du câble) destiné à établir la liaison électrique sur sa
surface extérieure et qui peut être inséré dans un contact femelle, formant ainsi une connexion électrique
EXEMPLE Voir Figure 2 (languette, broche, lame).
3.6
contact femelle
contact électrique (y compris les moyens de fixation du câble) destiné à établir la liaison électrique sur sa
surface intérieure et qui reçoit le contact mâle, formant ainsi une connexion électrique
EXEMPLE Voir Figure 3 (manchon, douille).
Légende
1 sertissage du conducteur 5 fixation du câble par déplacement de l'isolant
2 câble 6 fente de connexion
3 fixation du câble 7 fente de connexion/support d'isolant, si 8 indisponible
4 support d'isolant/manchon d'étanchéité 8 support d'isolant
Figure 2 — Contact mâle
Légende
1 sertissage du conducteur 5 fixation du câble par déplacement de l'isolant
2 câble 6 fente de connexion
3 fixation du câble 7 fente de connexion/support d'isolant, si 8 indisponible
4 support d'isolant/manchon d'étanchéité 8 support d'isolant
Figure 3 — Contact femelle
3.7
contact femelle à verrouillage direct
contact femelle muni d'un système direct de verrouillage automatique à déblocage manuel, s'engageant dans
un trou ou dans un logement sur le contact mâle
3.8
fixation du câble
tout dispositif permettant d'obtenir une unio
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
