ISO 15745-1:2003

NORME ISO
INTERNATIONALE 15745-1
Première édition
2003-03-01
Systèmes d'automatisation industrielle
et intégration — Cadres d'intégration
d'application pour les systèmes
ouverts —
Partie 1:
Description générale de référence
Industrial automation systems and integration — Open systems
application integration framework —
Part 1: Generic reference description

Numéro de référence
©
ISO 2003
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2007
Publié en Suisse
ii © ISO 2003 – Tous droits réservés

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Termes abrégés . 6
4.1 Termes généraux . 6
4.2 Types d’interfaces de SAI . 6
5 Concept de CIA . 7
5.1 Éléments et règles . 7
5.2 Utiliser le CIA pour développer un PIA. 7
5.2.1 Vue d’ensemble. 7
5.2.2 Modèles d’intégration. 8
5.2.3 Profils. 9
6 Types de modèles d’intégration. 9
6.1 Modèle d’intégration de procédé . 9
6.2 Modèle d’intégration pour échange d’information. 9
6.3 Modèle d’intégration de ressource . 10
6.3.1 Généralités . 10
6.3.2 Modèle d’intégration pour dispositif. 10
6.3.3 Modèle d’intégration de réseau de communication. 10
6.3.4 Modèle d’intégration d’équipement . 11
6.3.5 Modèle d’intégration pour être humain . 11
6.3.6 Modèle d’intégration pour matériau. 11
7 Types et gabarits de profils . 12
7.1 Relations entre gabarits de profils. 12
7.2 Gabarit pour profil maître . 13
7.2.1 Structure . 13
7.2.2 Section en-tête . 13
7.2.3 Section principale. 15
7.2.4 Types de données d'en-tête. 15
7.2.5 Types de données définies par l’ISO 15745. 15
7.2.6 Représentation XML . 16
7.3 Canevas de profil générique. 18
7.3.1 PIA . 18
7.3.2 Profil de procédé. 19
7.3.3 Profil d’échange d’information. 20
7.3.4 Profil de ressource . 21
8 Conformité. 27
Annexe A (informative) Terminologie et notation UML . 28
Annexe B (informative) Types d’interface SIA. 30
Bibliographie . 33

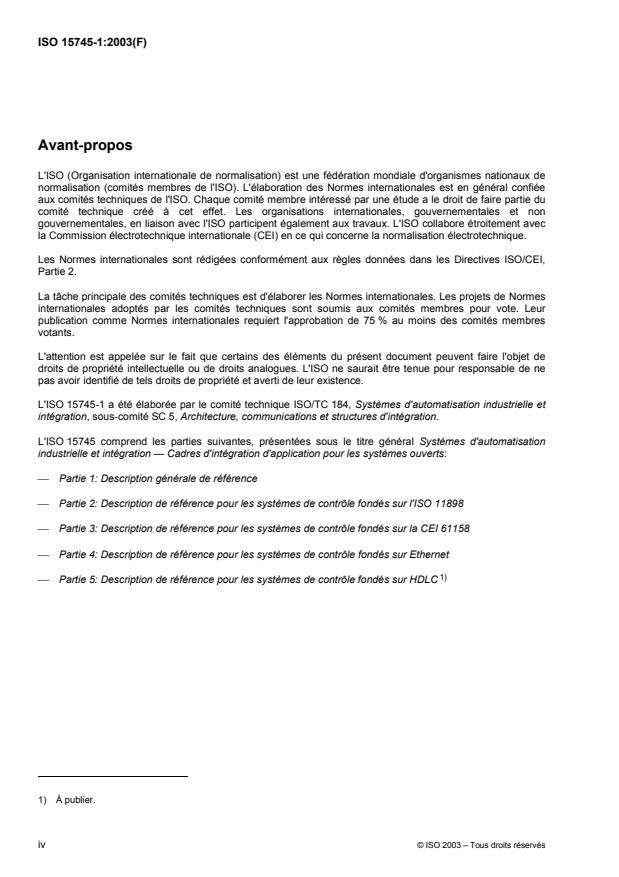

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15745-1 a été élaborée par le comité technique ISO/TC 184, Systèmes d'automatisation industrielle et
intégration, sous-comité SC 5, Architecture, communications et structures d'intégration.
L'ISO 15745 comprend les parties suivantes, présentées sous le titre général Systèmes d'automatisation
industrielle et intégration — Cadres d'intégration d'application pour les systèmes ouverts:
⎯ Partie 1: Description générale de référence
⎯ Partie 2: Description de référence pour les systèmes de contrôle fondés sur l'ISO 11898
⎯ Partie 3: Description de référence pour les systèmes de contrôle fondés sur la CEI 61158
⎯ Partie 4: Description de référence pour les systèmes de contrôle fondés sur Ethernet
1)
⎯ Partie 5: Description de référence pour les systèmes de contrôle fondés sur HDLC

1) À publier.
iv © ISO 2003 – Tous droits réservés

Introduction
Dans la pratique les systèmes d’application sont développés à partir de spécifications d’application (c’est-
à-dire des spécifications qui décrivent les fonctions et les performances qui sont demandées à l’application).
De telles spécifications d’application contiennent habituellement des descriptions textuelles, des dessins, des
diagrammes et des références à d’autres spécifications. Beaucoup d’intégrateurs de systèmes et d’utilisateurs
finals qui opèrent fréquemment dans des secteurs de marchés spécifiques ou bien génèrent des
spécifications d’application multiples et similaires (une pour chaque projet), ou encore génèrent une
spécification d’application maître avec des variantes pour chaque projet.
Le cadre d’intégration d’application (CIA) définit les éléments et les règles qui facilitent
a) l’organisation et la description systématique des exigences pour l’intégration de l’application grâce à des
modèles d’intégration,
b) le développement de spécifications d’interface sous forme de profils d’interopérabilité d’application (PIAs)
qui permettent à la fois la sélection des ressources appropriées et la documentation de l’application
effectivement réalisée.
La Figure 1 décrit la relation entre le CIA (spécifié dans l’ISO 15745), les modèles d’intégration et le PIA
(développé par un développeur de PIA), et un système d’application du monde réel.
La partie gauche de la Figure 1 montre un CIA générique qui est spécifié dans la présente partie de
l’ISO 15745 et qui est étendu dans les parties suivantes pour embrasser des technologies spécifiques.
La partie centrale de la Figure 1 montre le PIA (qui peut contenir un ou plusieurs autres PIA) qui est constitué
d’un profil de procédé, d’un ou de plusieurs profils de ressource et d’un ou de plusieurs profils d’échange
d’information. Les modèles d’intégration appropriés, qui représentent les exigences de l’application, sont
sous-jacents au PIA.
La partie de droite de la Figure 1 montre le système d’application du monde réel qui est constitué
⎯ de ressources (appareils, réseaux de communication, équipement, humains, matériaux),
⎯ de procédés,
⎯ d’échanges d’information.
Figure 1 — Contexte de l’ISO 15745
Parmi les avantages escomptés, on peut mentionner que
a) les utilisateurs finals peuvent faciliter la spécification et l’acquisition de systèmes ouverts en référençant
des PIA prédéfinis,
b) les intégrateurs de systèmes peuvent réduire le temps nécessaire pour développer une solution basée
sur les systèmes ouverts grâce à des outils génériques basés sur le CIA,
c) les vendeurs de solutions d’automatisation peuvent fournir et développer de nouveaux produits grâce à
des outils génériques basés sur le CIA. Par exemple un vendeur d’automatismes peut démontrer que ses
produits répondent aux exigences de l’application en référençant les profils de ressource d’un PIA.
Les principaux utilisateurs de la présente Norme internationale seront les développeurs de PIA, utilisant un
éventail de plates-formes, de systèmes et de technologies produit dans des domaines d’application tels que
⎯ les systèmes de contrôle de procédé continu,
⎯ les systèmes de contrôle de production par lot,
⎯ les systèmes de contrôle de machine,
⎯ les systèmes de contrôle discontinu,
⎯ les systèmes de diagnostic.
vi © ISO 2003 – Tous droits réservés

NORME INTERNATIONALE ISO 15745-1:2003(F)

Systèmes d'automatisation industrielle et intégration — Cadres
d'intégration d'application pour les systèmes ouverts —
Partie 1:
Description générale de référence
1 Domaine d'application
La présente partie de l’ISO 15745 définit un cadre pour l’intégration d’application, un jeu d’éléments et de
règles décrivant des modèles d’intégration et des profils d’interopérabilité d’application.
La présente partie de l’ISO 15745 définit les éléments génériques et les règles pour décrire des modèles
d’intégration et des profils d’interopérabilité d’application, en même temps que les profils de leurs composants,
les profils de procédé, les profils d’échange d’information et les profils de ressource.
NOTE L’ISO 15745-2, l’ISO 15745-3 et l’ISO 15745-4 définissent les éléments et les règles technologiquement
spécifiques pour décrire à la fois des profils de réseau de communication et les aspects relatifs à la communication des
profils d’appareil, basés sur des technologies de bus de terrain particulières, ces parties peuvent être utilisées en
conjonction avec la présente partie de l’ISO 15745, afin de constituer un cadre d’intégration d’application pour une
technologie spécifique de bus de terrain.
La présente partie de l’ISO 15745 se rapporte aux applications d’automatisation industrielle telle que la
fabrication discontinue, l’automatisation de procédé, l’assemblage électronique, la fabrication de semi-
conducteurs, et de la manutention sur de grandes étendues. Elle peut aussi être de mise pour d’autres
applications d’automatisation et de contrôle telles que l’automatisation de service, l’agriculture, les véhicules
tout terrains, l’automatisation médicale et de laboratoire ainsi que les systèmes de transport public.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO/CEI 7498-1:1994, Technologies de l'information — Interconnexion de systèmes ouverts (OSI) — Modèle
de référence de base: Le modèle de base
ISO/CEI 7498-4:1989, Systèmes de traitement de l'information — Interconnexion de systèmes ouverts —
Modèle de référence de base — Partie 4: Cadre général de gestion
CEI 61069-1:1991, Mesure et commande dans les processus industriels — Appréciation des propriétés d'un
système en vue de son évaluation — Partie 1: Considérations générales et méthodologie
REC-xml-20001006, Langage extensible de balisage (XML) 1.0 Deuxième Édition — Recommandation W3C
6 octobre 2000
REC-xmldsig-core-20020212, Signature XML — Recommandation W3C 12 février 2002
REC-xmlschema-1-20010502, Schéma XML — Partie 1: Structures — Recommandation W3C 02 mai 2001
REC-xmlschema-2-20010502, Schéma XML — Partie 2: Types de données — Recommandation W3C
02 mai 2001
UML V1.4, OMG — Spécifications d’un langage unifié de modélisation (Version 1.4, septembre 2001)
3 Termes et définitions
NOTE La terminologie et les notations UML utilisées dans ce document sont décrite dans l’Annexe A.
Pour les besoins du présent document les termes et définitions suivants s’appliquent.
3.1
action
quelque chose qui survient
NOTE Toute action intéressante pour des besoins de modélisation est associée à un objet au moins.
[ISO/CEI 10746-2:1996, définition 8.3]
3.2
acteur
jeu de rôles cohérent que les utilisateurs d’un cas d’utilisation jouent lorsqu’ils interagissent avec ces cas
d’utilisation [UML]
NOTE Un acteur a un rôle pour chaque cas d’utilisation avec lequel il communique.
3.3
agrégation
forme spéciale d’association qui spécifie une relation d’inclusion entre l’agrégat (le tout) et une partie
constituante [UML]
3.4
développeur de PIA
personne (ou personnes) qui utilise(nt) le cadre d’intégration d’application pour développer des modèles
d’intégration et/ou des profils
3.5
association
relation sémantique entre deux (ou plusieurs) dispositifs classifiants qui spécifie des connexions entre leurs
instances [UML]
3.6
spécification de base
document de référence contenant de l’information qui est référencée par un profil
3.7
classe
description d’un jeu d’objets qui partagent les mêmes attributs, opérations, méthodes, relations et
sémantiques [UML]
3.8
dispositif classifiant
mécanisme qui décrit des caractéristiques comportementales et structurales [UML]
NOTE Les dispositifs classifiants incluent les interfaces, les classes, les types de données et les composants.
2 © ISO 2003 – Tous droits réservés

3.9
profil de réseau de communication
description des aspects relatifs à l’intégration pour un réseau de communication pris en charge par un
appareil mis en réseau
EXEMPLE Des exemples d’aspects relatifs à l’intégration sont des types d’objets de communication et les relations
opérationnelles qui y sont associées (client serveur, producteur consommateur, etc.), des services et des attributs pour les
types d’objets, des types de données pour les types d’objets et enfin des services et des règles d’encodage utilisés.
3.10
conformité
relation entre deux spécifications A et B, qui est vérifiée lorsque la spécification A génère des exigences qui
sont totalement satisfaites par la spécification B (quand A est conforme à B)
NOTE Adapté de l’ISO/CEI 10746-1:1998, définition 9.2.
3.11
dispositif
entité qui permet le contrôle, la servocommande et/ou la détection et s’interface à d’autres entités de ce type
à l’intérieur d’un système d’automatisation
NOTE Un dispositif ne peut pas tout seul effectuer des fonctions de transformation de matériau, de transport de
matériau ou d’entreposage de matériau (voir 3.15).
3.12
profil de dispositif
description des aspects relatifs à l’intégration d’un dispositif
EXEMPLE Des fonctions fournies, une configuration au travers du réseau, un comportement sur le réseau ou la
communication de données en entrée/sortie sont des exemples d’aspects relatifs à l’intégration.
3.13
élément
constituant atomique d’un modèle [UML]
3.14
entité
toute chose concrète ou abstraite ayant un intérêt
NOTE Adapté de l’ISO/CEI 10746-2:1996, définition 6.1.
3.15
équipement
entité qui est isolée ou s’interface à un système d’automatisation en accomplissant des fonctions de
transformation de matériau, de transport de matériau ou d’entreposage de matériau
EXEMPLE Convoyeur, navire, pompe.
NOTE 1 Un équipement peut contenir des dispositifs (voir. 3.11).
NOTE 2 Un équipement ne peut pas avoir une connexion directe au réseau de communication, seuls des dispositifs
peuvent être connectés directement au réseau de communication.
3.16
profil d’équipement
description des aspects relatifs à l’intégration d’un élément d’équipement
EXEMPLE La vitesse d’un convoyeur, la capacité d’un navire, le débit d’une pompe sont des exemples d’aspects
relatifs à l’intégration.
3.17
généralisation
relation taxinomique entre un élément plus général et un élément plus spécifique [UML]
NOTE L’élément le plus spécifique est totalement cohérent avec l’élément le plus général et contient des
informations additionnelles. Une instance de l’élément plus spécifique peut être utilisée lorsque l’élément plus général est
autorisé.
3.18
profil pour être humain
description des aspects relatifs à l’intégration d’un être humain
EXEMPLE Le niveau de responsabilité, le niveau de compétence, la disponibilité sont des exemples d’aspects
relatifs à l’intégration.
3.19
information
toute espèce de connaissance échangeable, dans un univers du discours, entre des utilisateurs sur des
choses, des faits, des concepts, etc.
NOTE Adapté de l’ISO/CEI 10746-2:1996, définition 3.2.5.
3.20
instance
entité qui a une identité unique, un jeu d’opérations qui peut lui être appliqué et un état qui mémorise les
effets des opérations [UML]
3.21
interface
jeu nominatif d’opérations qui caractérisent le comportement d’un élément [UML]
3.22
matériau
matière utilisée dans la fabrication du produit
EXEMPLE Des matières premières, des consommables, des catalyseurs.
3.23
profil de matériau
description des propriétés d’intégration du matériau
EXEMPLE Des dimensions, une masse, une densité, une durée de conservation, une température et un taux
d’humidité exigés pour le stockage, une formabilité et une viscosité sont des exemples de propriétés d’intégration.
3.24
message
spécification du transfert d’information d’une instance vers une autre, avec la perspective qu’une activité en
résultera [UML]
3.25
nom
terme qui dans un contexte donné de dénomination renvoie à une entité
NOTE Adapté de l’ISO/CEI 10746-2:1996, définition 12.1.
3.26
objet
entité avec une frontière et une identité parfaitement définies, et qui encapsule un état et un
comportement [UML]
4 © ISO 2003 – Tous droits réservés

NOTE Un état est décrit par des attributs et des relations, un comportement est décrit par des opérations, des
méthodes et des opérateurs d’état. Un objet est une instance d’une classe.
3.27
opération
service qui peut être demandé à un objet pour obtenir un comportement [UML]
3.28
profil
jeu d’une ou de plusieurs spécifications de base et/ou sous profils, ainsi que l’identification de classes
choisies, de sous-ensembles conformes, d’options et de paramètres de ces spécifications de base, ou sous
profils, nécessaires à l’accomplissement d’une fonction, d’une activité ou à la mise en œuvre d’une relation
particulière, où cela est applicable
NOTE Adapté de l’ISO/CEI TR 10000-1:1998, définition 3.1.4.
3.29
relation
connexion sémantique entre des éléments de modèles [UML]
EXEMPLE Associations et généralisations.
3.30
ressource
dispositif, réseau de communication, équipement, personne ou matériau utilisés dans un procédé
3.31
état
condition ou situation de la vie d’un objet pendant laquelle il satisfait à une condition, exécute une activité ou
attend un événement [UML]
3.32
système
quelque chose qui présente un intérêt tant dans sa globalité que dans ses parties
NOTE 1 En conséquence, un système peut être référencé en tant qu’entité. Un composant d’un système peut lui-
même être un système et peut, dans ce cas, être appelé un sous-système.
NOTE 2 Adapté de l’ISO/CEI 10746-2:1996, définition 6.5.
3.33
gabarit de
spécification des caractéristiques communes à une collection de , de manière suffisamment détaillée pour
qu’un puisse être instancié grâce à elle
NOTE 1 peut être tout élément ayant un type.
NOTE 2 Adapté de l’ISO/CEI 10746-2:1996, définition 9.11.
3.34
type (d’un )
prédicat caractérisant une collection de
NOTE Adapté de l’ISO/CEI 10746-2:1996, définition 9.7.
3.35
cas d’utilisation
〈classe〉 spécification d’une séquence d’actions, y compris des variantes, qu’un système (ou une autre entité)
peut effectuer et qui interagit avec des acteurs du système [UML]
3.36
vue
projection d’un modèle, qui est vu d’une certaine perspective ou d’un point de vue intéressant et omet des
entités qui n’ont pas de rapport avec cette perspective [UML]
4 Termes abrégés
4.1 Termes généraux
CIA Cadre d’intégration pour applications
PIA Profil d’interopérabilité pour application
ASCII Code standard américain pour l’échange d’information
CORBA Architecture objet commune pour agent de requête
DCOM Modèle objet pour composant réparti
FDA Food and Drug Administration
HCI Interface homme machine
SAI Systèmes d’automatisation industrielle
OSI Interconnexion de systèmes ouverts
UML Langage unifié de modélisation
XML Langage extensible de balisage
4.2 Types d’interfaces de SAI
NOTE Voir Annexe B pour plus de détails sur les types d’interfaces de SAI.
API Interface de programme d’application
CMI Interface de gestion d’application
CSI Interface de services de communication
ESI Interface de support d’ingénierie
FSI Interface de services d’installation
HCI Interface homme machine
ISI Interface de services d’information
MTI Interface de transport de matériau
SEI Interface environnementale et de sécurité
USI Interface de services d’appui
6 © ISO 2003 – Tous droits réservés

5 Concept de CIA
5.1 Éléments et règles
Le CIA spécifie des éléments et des règles. Le développeur de PIA utilise ces éléments et applique ces règles
afin de développer les modèles d’intégration et les profils nécessaires à une application.
Les éléments de CIA définis dans l’ISO 15745 sont:
a) la structure de gabarit pour profil maître et l’en-tête définis en 7.2;
b) le gabarit de profil générique défini en 7.3;
c) les gabarits pour profil technologiquement spécifique définis dans l’ISO 15745-2, dans l’ISO 15745-3 et
dans l’ISO 15745-4;
d) les interfaces de SSAI définis dans l’Annexe B.
Le développeur de PIA utilisera aussi des éléments développés indépendamment de l’ISO 15745, par
exemple des spécifications de base qu’il aurait identifiées.
Les règles du CIA contraignent le développeur de PIA par rapport à
⎯ la création de modèles d’intégration (voir Article 6),
⎯ le développement de profils (voir Article 7), y compris l’utilisation du gabarit de profil maître (voir 7.2),
l’utilisation de gabarit de profil générique (voir 7.3), et le développement de profils technologiquement
spécifiques (voir l’ISO 15745-2, l’ISO 15745-3 et l’ISO 15745-4),
⎯ le langage d’échange de profil (voir 7.2.6).
5.2 Utiliser le CIA pour développer un PIA
5.2.1 Vue d’ensemble
Dans la pratique les systèmes d’application sont développés à partir de spécifications d’application
(c’est-à-dire des spécifications qui décrivent les fonctionnalités et les performances demandées à
l’application). Habituellement, de telles spécifications contiennent des descriptions textuelles, des dessins,
des diagrammes et des références à d’autres spécifications. De nombreux intégrateurs de systèmes et
d'utilisateurs finals qui opèrent fréquemment dans des secteurs spécifiques de marché génèrent des
spécifications d’application multiples et similaires (une pour chaque projet) ou alors génèrent une spécification
d’application maître avec des variantes pour chaque projet.
Le CIA se focalise sur les aspects d’intégration d’un système d’application et fournit des éléments et des
règles pour le développement de modèles d’intégration et de profils, qui ont pour fondement le procédé,
l’échange d’information et les vues ressources de l’application (voir Figure 2). Les modèles d’intégration
décrivent les exigences de l’application, les profils, eux, sont des spécifications d’interfaces qui permettent à
la fois la sélection de ressources appropriées et la documentation de l’application effectivement réalisée.
Les modèles d’intégration (voir Article 6) se présentent sous forme de diagrammes UML, alors que les profils
(voir Article 7) sont des documents XML (REC-xml-20001006).
Légende
indique l'ordre dans lequel les activités sont accomplies

indique un flux d'information
Figure 2 — Développement de profil grâce à l’ISO 15745
5.2.2 Modèles d’intégration
Les trois modèles d’intégration (procédé, échange d’information et ressource) sont développés par le
développeur de PIA et sont une description formelle des exigences d’intégration contenues dans la
spécification d’application. Chaque application particulière peut avoir sa propre spécification d’application,
mais le développeur de PIA peut décider si un modèle d’intégration est spécifique à une application
individuelle ou s’applique à un groupe d’applications similaires.
Chaque modèle d’intégration est constitué de classes d’objets collaborants. Les relations (associatives,
hiérarchiques) entre ces abstractions fournissent une description globale des exigences d’une application.
Chaque modèle d’intégration est développé grâce à un jeu de représentations visuelles (c’est-à-dire des
diagrammes UML tels que ceux décrits dans l’Annexe A) des classes et des objets, ainsi que de leurs
relations statiques et dynamiques.
Le modèle d’intégration de procédé décrit le contrôle, les flux matériels et informationnels à l’intérieur d’une
application et il détermine nombre d’exigences relatives à la fois aux ressources et aux informations à
échanger.
Le modèle d’intégration pour l’échange d’information décrit l’information échangée entre les ressources.
8 © ISO 2003 – Tous droits réservés

Le modèle d’intégration de ressource décrit les ressources impliquées dans le procédé à modéliser et les
interfaces entre elles. Des modèles d’intégration séparés se concentrent sur chaque type de ressource
(appareil, réseau de communication, équipement, personnel et matériau).
5.2.3 Profils
Les modèles d’intégration identifient les interfaces nécessaires pour satisfaire aux exigences de l’application;
un profil est une description précise d’un tel interface particulier. Des profils peuvent être condensés par le
référencement d’options sélectionnées, elles-mêmes identifiées dans les spécifications de base. Cela évite de
répéter la totalité du texte contenu dans les spécifications de base. Les profils sont des documents XML qui
sont développés sur la base de gabarits de profils (voir 7.1) qui sont eux-mêmes des schémas XML
(REC-xmlschema-1-20010502 et REC-xmlschema-2-20010502) (voir 7.2.6).
Un PIA est une spécification unique référençant un groupe de profils (profil de procédé, profil(s) d’échange
d’information, profil(s) de ressource et parfois d’autres PIA) qui référencent des parties de spécifications de
base (qui elles-mêmes peuvent être des profils).
Le profil de procédé est un enregistrement du statut effectif du procédé spécifié par le modèle d’intégration de
procédé, il contient l’information réelle et/ou des références aux spécifications de base qui contiennent cette
information réelle.
De la même manière, le profil d’échange d’information est l’enregistrement du statut effectif de l’échange
d’information spécifié par le modèle d’intégration pour échange d’information, il contient l’information réelle
et/ou la référence à des spécifications de base qui contiennent cette information réelle.
Des profils de ressources (dispositifs, réseaux de communication, équipement, personnel et matériau)
décrivant les exigences pour les interfaces entre les ressources, peuvent être déduits des modèles
d’intégration pour les ressources (cela est signalé par «exigences de profil» à la Figure 2). Des profils de
ressource pour des ressources existantes sont développés à partir des spécifications de ressource
correspondantes (cela est signalé par «profil de ressources existantes» dans la Figure 2). Des comparaisons
entre ces deux profils de ressource (tout les deux au format XML) permettent au développeur de PIA
d’apparier une ressource particulière aux exigences d’intégration d’application.
6 Types de modèles d’intégration
6.1 Modèle d’intégration de procédé
Le modèle d’intégration de procédé décrit le contrôle, les flux matériels et informationnels à l’intérieur d’une
application et il décrit les fonctions, les étapes et les activités concernées par la mise en place d’une
application et son fonctionnement.
Le développeur de PIA doit créer le modèle d’intégration de procédé grâce à UML (voir Annexe A),
habituellement les diagrammes UML utilisés sont le diagramme de cas d’utilisation (montrant les acteurs, les
cas d’utilisation et les limites du système applicatif), des diagrammes d’activité (montrant le flux du procédé),
des diagrammes de classe (montrant les classes qui existent et les relations entre elles), et les diagrammes
de séquence (montrant les interactions de procédé arrangées par séquence de temps.
6.2 Modèle d’intégration pour échange d’information
Le modèle d’intégration pour échange d’information décrit l’information échangée entre les ressources
impliquées dans le procédé à modéliser.
Cette information échangée inclut habituellement ce qui suit:
⎯ l’information de procédé (telle que des recettes, des données géométriques, des plannings ou d’autres
paramètres de procédé nécessaires pour exécuter l’application);
⎯ l’information d’état (telle que des défaillances, des rapports d’état sur les équipements, de l’informations
d’alerte et de l’information relative à la qualité);
⎯ l’information de contrôle (telle que des commandes et des demandes de service) identifiant la source, la
destination et le type d’information.
Le développeur de PIA doit créer le modèle d’intégration pour l’échange d’information grâce à UML (voir
Annexe A), habituellement les diagrammes UML utilisés sont des diagrammes de classe (montrant les
classes qui existent et les relations entre elles), des diagrammes de collaboration (montrant l’information
échangée entre les différents objets), et des diagrammes de séquence (montrant les échanges d’information
arrangés par séquence de temps).
6.3 Modèle d’intégration de ressource
6.3.1 Généralités
Le modèle d’intégration de ressource décrit les dispositifs, le réseau de communication, l’équipement, les
personnes et le matériau impliqués dans le procédé à modéliser. Le modèle d’intégration pour ressource
identifie également les principaux interfaces entre ces ressources, ce qui leur permet d’interopérer et de
fournir les fonctions et services nécessaires au support de l’automatisation et du contrôle du procédé.
Le développeur de PIA doit créer le modèle d’intégration pour ressource grâce à UML (voir Annexe A), les
diagrammes UML utilisés habituellement sont des diagrammes de classe (montrant les classes qui existent et
les relations entre elles), des diagrammes de collaboration (montrant les interactions entre les différentes
ressources) et des diagrammes de déploiement (montrant à la fois la configuration matérielle des appareils et
celle des équipements, les objets logiciels qui résident dans chaque partie du matériel, et les personnes qui
interagissent avec le matériel et le logiciel).
Le modèle d’intégration de ressource peut être détaillé davantage grâce à des modèles d’intégration, afin de
décrire chaque type de ressource. Les interfaces indiqués dans chaque modèle d’intégration détermineront le
profil associé à chaque modèle.
6.3.2 Modèle d’intégration pour dispositif
Le modèle d’intégration pour dispositif décrit les propriétés du dispositif nécessaires pour satisfaire aux
exigences de l’application, définies dans le modèle d’intégration du procédé et le modèle d’intégration pour
échange d’information, par exemple
⎯ la (les) fonction(s) exécutée(s) par le dispositif,
⎯ les données échangées avec le dispositif en entrée et en sortie,
⎯ les paramètres de configuration et les variables d’exécution enregistrées dans le dispositif.
Le développeur de PIA doit créer le modèle d’intégration pour appareil grâce à UML (voir Annexe A); les
diagrammes UML habituellement utilisés sont des diagrammes de classe (montrant les classes qui existent et
les relations entre elles).
6.3.3 Modèle d’intégration de réseau de communication
Le modèle d’intégration de réseau de communication décrit les propriétés du réseau de communication
nécessaires pour satisfaire aux exigences définies dans le modèle d’intégration de procédé et dans le modèle
d’intégration pour l’échange d’information, par exemple
⎯ une topologie, un moyen de transmission, un nombre de nœuds,
⎯ des types de transaction,
⎯ un débit de données.
10 © ISO 2003 – Tous droits réservés

Le développeur de PIA doit créer le modèle d’intégration pour réseau de communication grâce à UML
(voir Annexe A), les diagrammes UML utilisés habituellement sont des diagrammes de classe (montrant les
classes qui existent et les relations entre elles) et des diagrammes de collaboration (montrant les transactions
entre les objets).
6.3.4 Modèle d’intégration d’équipement
Le modèle d’intégration d’équipement décrit les propriétés de l’équipement qui sont nécessaires pour
satisfaire aux exigences de l’application telles que définies dans le modèle d’intégration du procédé et dans le
modèle d’intégration pour échange d’information, par exemple
⎯ la vitesse d’un convoyeur,
⎯ la capacité d’un navire,
⎯ le débit d’une pompe.
Le développeur de PIA doit créer le modèle d’intégration pour équipement grâce à UML (voir Annexe A), les
diagrammes UML utilisés habituellement sont des diagrammes de classe (montrant les classes qui existent et
les relations entre elles) et des diagrammes de déploiement (montrant la configuration matérielle de
l’équipement).
6.3.5 Modèle d’intégration pour être humain
Le modèle d’intégration pour être humain décrit les propriétés du personnel qui sont nécessaires à la
satisfaction des exigences de l’application telles que définies dans le modèle d’intégration de procédé et dans
le modèle d’intégration pour échange d’information, par exemple
⎯ le niveau de responsabilité,
⎯ le niveau de compétence,
⎯ la disponibilité.
Le développeur de PIA doit créer le modèle d’intégration pour être humain grâce à UML (voir Annexe A), les
diagrammes UML habituellement utilisés sont des diagrammes de classe (montrant les classes d’être humain
qui existent et les relations entre elles) et des diagrammes de déploiement (montrant la configuration
matérielle de l’équipement), des diagrammes de collaboration (montrant les interactions entre les êtres
humains et d’autres objets) et des diagrammes de séquences (montrant les interactions humaines arrangées
par séquences de temps).
6.3.6 Modèle d’intégration pour matériau
Le modèle d’intégration pour matériau décrit les propriétés du matériau nécessaires à la satisfaction à des
exigences de l’application telles que définies dans le modèle d’intégration du procédé et dans le modèle
d’intégration pour échange d’information, par exemple
⎯ des propriétés physiques (dimensions, masse, densité, etc.),
⎯ des propriétés de stockage (durée de conservation, température et taux d’humidité requis pour le
stockage, etc.),
⎯ des propriétés de traitement (dureté, formabilité, viscosité, etc.).
Le développeur de PIA doit créer le modèle d’intégration pour matériau grâce à UML (voir Annexe A), les
diagrammes UML utilisés habituellement sont des diagrammes de classe (montrant les classes de matériau
qui existent et les relations entre elles), des diagrammes de collaboration (montrant les relations entre le
matériau et d’autres objets) et des diagrammes de séquences (montrant les interactions du matériau
arrangées par séquence de temps).
7 Types et gabarits de profils
7.1 Relations entre gabarits de profils
Tous les gabarits de profils génériques sont des sous-classes du gabarit de profil maître et héritent de toutes
les propriétés du gabarit de profil maître (voir Figure 3).

Figure 3 — Diagramme de classe pour gabarit de profil maître/générique
L’ISO 15745-2, l’ISO 15745-3 et l’ISO 15745-4 définissent des gabarits pour des profils de réseaux de
communication technologiquement spécifiques et les aspects de communication associés aux gabarits de
profil de dispositifs basés sur des technologies de bus de terrain particulières. Ces gabarits de profil
technologiquement spécifique héritent de la structure du gabarit de profil générique de réseau de
communication et de la structure du gabarit de profil générique du dispositif défini respectivement en 7.3.4.3
et en 7.3.4.2 (voir Figure 4).

Figure 4 — Diagramme de classe de gabarit de profil générique/technologiquement spécifique
12 © ISO 2003 – Tous droits réservés

En fonction de leurs besoins, les développeurs de PIA peuvent
⎯ créer leurs propres gabarits de profil (appartenant à l’une des classes de gabarit de profil générique
représentées à la Figure 3);
⎯ créer leur propres gabarits de profil (appartenant à l'une des classes de gabarits technologiquement
spécifiques représentées à la Figure 4 et définies dans l’ISO 15745-2, dans l’ISO 15745-3 et dans
l’ISO 15745-4);
⎯ utiliser des gabarits de profil existant déjà créés par d’autres développeurs de PIA (et appartenant à une
des classes de gabarits de profil générique représentées à la Figure 3);
⎯ utiliser des gabarits de profil existant déjà créés par d’autres développeurs de PIA (et appartenant à l’une
des classes de gabarits pour profil technologiquement spécifique représentées à la Figure 4 et définies
dans l’ISO 15745-2, dans l’ISO 15745-3 et dans l’ISO 15745-4).
Quand ils créent des gabarits, les développeurs de PIA peuvent ajouter de l’informations à celle qui est
héritée du gabarit approprié de profil générique ou de profil technologiquement spécifique, mais ils ne peuvent
modifier ou supprimer une telle information. Les développeurs de PIA créent des profils par adjonction aux
gabarits de profil d’information de profil spécifique.
7.2 Gabarit pour profil maître
7.2.1 Structure
Le gabarit pour profil maître est constitué d’une section en-tête, d’une section principale et d’une signature
d’intégrité optionelle (voir Figure 5).

Figure 5 — Diagramme de classe de gabar
...
