ISO 3374:2000
(Main)Reinforcement products — Mats and fabrics — Determination of mass per unit area
Reinforcement products — Mats and fabrics — Determination of mass per unit area
This International Standard specifies a method for determining the mass per unit area of mats (either choppedstrand mat or continuous-strand mat) or fabrics which may be manufactured with glass or carbon or aramid yarns.
Renforts — Mats et tissus — Détermination de la masse surfacique ou grammage
La présente Norme internationale spécifie une méthode pour la détermination de la masse surfacique, quelquefois appelée grammage, des mats (qu'ils soient à fils coupés ou à fils continus) ou des tissus réalisés à partir des fils de verre, de carbone ou d'aramide.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 3374
Third edition
2000-06-15
Reinforcement products — Mats and
fabrics — Determination of mass per unit
area
Renforts — Mats et tissus — Détermination de la masse surfacique ou
grammage
Reference number
ISO 3374:2000(E)
©
ISO 2000
---------------------- Page: 1 ----------------------
ISO 3374:2000(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2000
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3374:2000(E)
Contents Page
Foreword.iv
1 Scope .1
2 Normative references .1
3 Term and definition .1
4 Principle.1
5 Apparatus .2
6 Test specimens.2
7 Conditioning and test atmospheres .3
8 Procedure .5
9 Calculation and expression of results.5
10 Test report .5
Annex A (informative) Precision and bias .6
© ISO 2000 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3374:2000(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 3374 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 13,
Composites and reinforcement fibres.
This third edition cancels and replaces the second edition (ISO 3374:1990), which has been technically revised.
Annex A of this International Standard is for information only.
iv © ISO 2000 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3374:2000(E)
Reinforcement products — Mats and fabrics — Determination of
mass per unit area
1 Scope
This International Standard specifies a method for determining the mass per unit area of mats (either chopped-
strand mat or continuous-strand mat) or fabrics which may be manufactured with glass or carbon or aramid yarns.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 291:1997, Plastics — Standard atmospheres for conditioning and testing.
ISO 3344:1997, Reinforcement products — Determination of moisture content.
ISO 5725-1:1994, Accuracy (trueness and precision) of measurement methods and results — Part 1: General
principles and definitions.
ISO 5725-2:1994, Accuracy (trueness and precision) of measurement methods and results — Part 2: Basic method
for the determination of repeatability and reproducibility of a standard measurement method.
3 Term and definition
For the purposes of this International Standard, the following term and definition apply:
3.1
mass per unit area
the ratio of the mass of a piece of mat or fabric of specified dimensions to the area
NOTE This mass includes both the strands and any other material protecting or binding the strands or yarns.
4Principle
The mass of a test specimen of known area is determined, and the mass per unit area calculated.
© ISO 2000 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3374:2000(E)
5 Apparatus
5.1 Polished metal template, which yields a test specimen with
2
� a square shape of area 1 000 cm for mats;
2
� a square or circular shape of area 100 cm for fabrics.
The permissible error in the area of the resulting specimens shall be 1 % or less.
By agreement between the interested parties, a larger specimen may be used. In such cases, the shape and
dimensions of the specimen shall be noted in the test report.
5.2 Suitable cutting tool, for example knife, scissors, cutting disc or punch.
5.3 Specimen holder, which provides optimum air circulation around the specimen, made from a heat-resistant
material and such that there is no loss of the product under test. This may be a basket constructed from stainless-
steel wire mesh.
5.4 Balance, having the following characteristics:
Material Measuring capability Limit of permissible error Resolution
Mats, all weights 0 to 150 g 0,5 g 0,1 g
2
FabricsW 200 g/m 0 to 150 g 10 mg 1 mg
2
Fabrics� 200 g/m 0 to 150 g 1 mg 0,1 mg
In cases where larger specimens are taken (see 5.1), a balance shall be used that provides equivalent accuracy.
5.5 Apparatus to be used in cases when specimens must be dried:
5.5.1 Ventilated drying oven, with an air change rate of 20 to 50 times per hour, capable of maintaining a
temperature of 105 °C� 3 °C.
5.5.2 Desiccator, containing a suitable drying agent (for example silica gel, calcium chloride or phosphorus
pentoxide).
5.5.3 Stainless-steel tongs, for handling the specimen and specimen holder.
6 Test specimens
Unless otherwise agreed b
...
NORME ISO
INTERNATIONALE 3374
Troisième édition
2000-06-15
Renforts — Mats et tissus — Détermination
de la masse surfacique ou grammage
Reinforcement products — Mats and fabrics — Determination of mass per
unit area
Numéro de référence
ISO 3374:2000(F)
©
ISO 2000
---------------------- Page: 1 ----------------------
ISO 3374:2000(F)

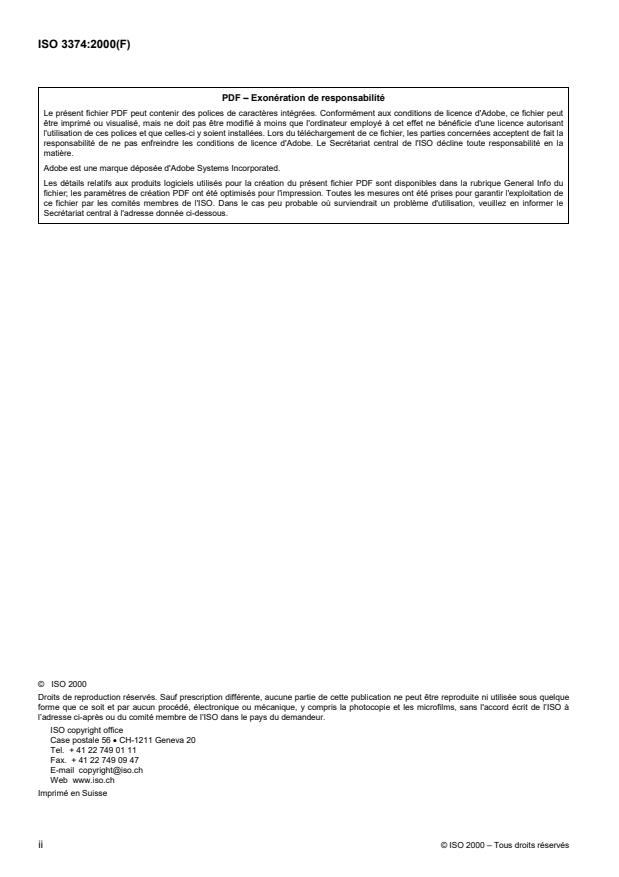

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2000
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2000 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3374:2000(F)
Sommaire Page
Avant-propos.iv
1 Domaine d'application.1
2Références normatives .1
3 Terme et définition.1
4 Principe.1
5 Appareillage .2
6 Éprouvettes .3
7 Atmosphères de conditionnement et d'essai .3
8 Mode opératoire.5
9 Calcul et expression des résultats.5
10 Rapport d'essai .6
Annexe A (informative) Justesse et fidélité.7
© ISO 2000 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3374:2000(F)

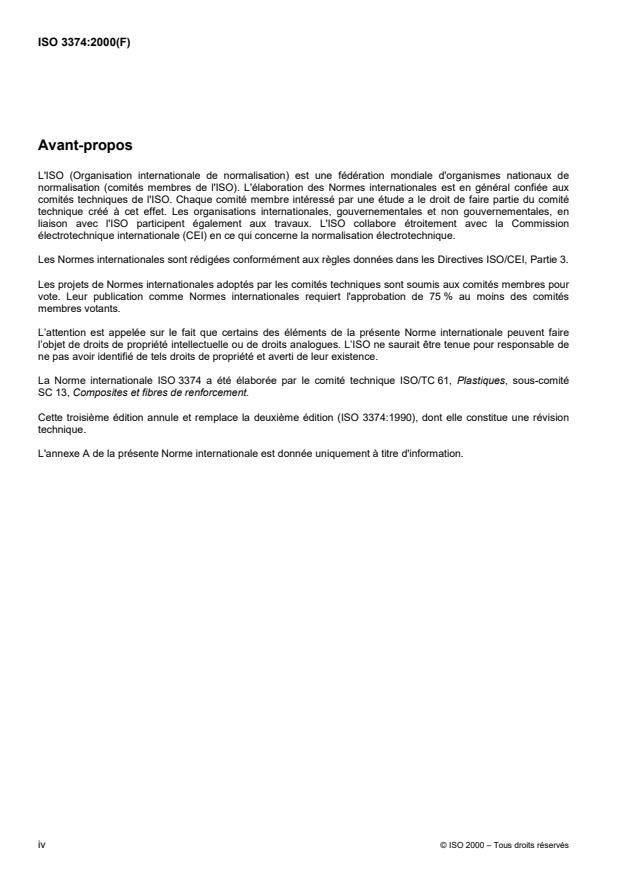

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 3374 a étéélaborée par le comité technique ISO/TC 61, Plastiques, sous-comité
SC 13, Composites et fibres de renforcement.
Cette troisième édition annule et remplace la deuxième édition (ISO 3374:1990), dont elle constitue une révision
technique.
L'annexe A de la présente Norme internationale est donnée uniquement à titre d'information.
iv © ISO 2000 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3374:2000(F)
Renforts — Mats et tissus — Détermination de la masse surfacique
ou grammage
1 Domaine d'application
La présente Norme internationale spécifie une méthode pour la détermination de la masse surfacique, quelquefois
appelée grammage, des mats (qu'ils soient à fils coupésou à fils continus) ou des tissus réalisés à partir des fils de
verre, de carbone ou d'aramide.
2Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
normes internationales en vigueur.
ISO 291:1997, Plastiques — Atmosphères normales de conditionnement et d'essai.
ISO 3344:1997, Produits de renfort — Déterminationdutaux d'humidité.
ISO 5725-1:1994, Exactitude (justesse et fidélité) des résultats et méthodes de mesure — Partie 1: Principes
généraux et définitions.
ISO 5725-2:1994, Exactitude (justesse et fidélité) des résultats et méthodes de mesure — Partie 2: Méthodes de
base pour la déterminationdelarépétabilité et de la reproductibilité d'une méthode de mesure normalisée.
3 Terme et définition
Pour les besoins de la présente Norme internationale, le terme et la définition suivants s'appliquent.
3.1
masse surfacique
rapport de la masse d'une éprouvette de mat ou de tissu, de dimensions prescrites, à sa superficie
NOTE Cette masse comprend les fils et tout autre matériau protégeant ou liant les fils.
4Principe
La masse d'une éprouvette de superficie connue est déterminée et la masse surfacique est calculée.
© ISO 2000 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3374:2000(F)
5 Appareillage
5.1 Gabarit de découpage,enmétal poli, pour la préparation des éprouvettes se présentant sous forme de
2
� carrés de1000cm pour les mats;
2
� carrés ou cercles de 100 cm pour les tissus.
La limite de l'erreur tolérée pour l'aire des éprouvettes résultantes doit être égale ou inférieure à1%.
Par accord entre les parties concernées, une éprouvette de plus grandes dimensions peut être utilisée. Dans ce
cas, la forme et les dimensions de l'éprouvette doivent être consignées dans le rapport d'essai.
5.2 Outil convenable de découpage, par exemple couteau, ciseaux, roulette de découpage ou emporte-pièce.
5.3 Support d'éprouvettes, si besoin est, permettant une circulation d'air optimale autour de l'éprouvette,
réalisé en un matériau résistant à la chaleur et tel qu'il n'y ait pas de pertes de produit à essayer. Cela peut par
exemple, être un panier en toile métallique inoxydable.
5.4 Balance, caractériséecommesuit:
Type de produit Capacité de mesure Limite d'erreur toléréeRésolution
Mats,toutgrammage 0 à 150 g 0,5 g 0,1 g
2
0 à 150 g 10 mg 1 mg
TissusW 200 g/m
2
Tissus < 200 g/m 0 à 150 g 1 mg 0,1 mg
Dans le cas où des éprouvettes plus grandes ont été prélevées (voir 5.1), utiliser une balance telle qu'une précision
équivalente est obtenue.
5.5 Matériel à utiliser dans le cas où les éprouvettes doivent être séchées.
5.5.1 Étuve ventilée, dont le volume d'air est renouvelable de 20 à 50 fois par heure, et capable de maintenir
une température de 105 °C� 3 °C.
5.5.2 Dessiccateur, contenant un agent de séchage convenable (par exemple: gel de silice, chlorure de
calcium, pentoxyde de diphosphore appelé couramment anhydride phosphorique).
5.5.3 Pinces en acier inoxydable, adaptées à la manipulation de l'éprouvette et de son support.
2 © ISO 2000 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 3374:2000(F)
6 Éprouvettes
Sauf autre accord entre les parties concernées, le nombre d'ép
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
