Standards Content (Sample)
INTERNATIONAL ISO
STANDARD
10787-1
First edition
1994-12-15
Textile machinery and accessories -
Heald frames -
Part 1:
Heald-carrying rod fixed to the frame stave by
rod support - Coordinated dimensions
Materie/ pour I ’industrie textile - Cadres de lisses - ’
Partie 1: Tringles porte-lisses fixees aux Iiteaux par porte-tringles -
Dimensions in terdependan tes
Reference number
ISO 10787-1 :1994(E)

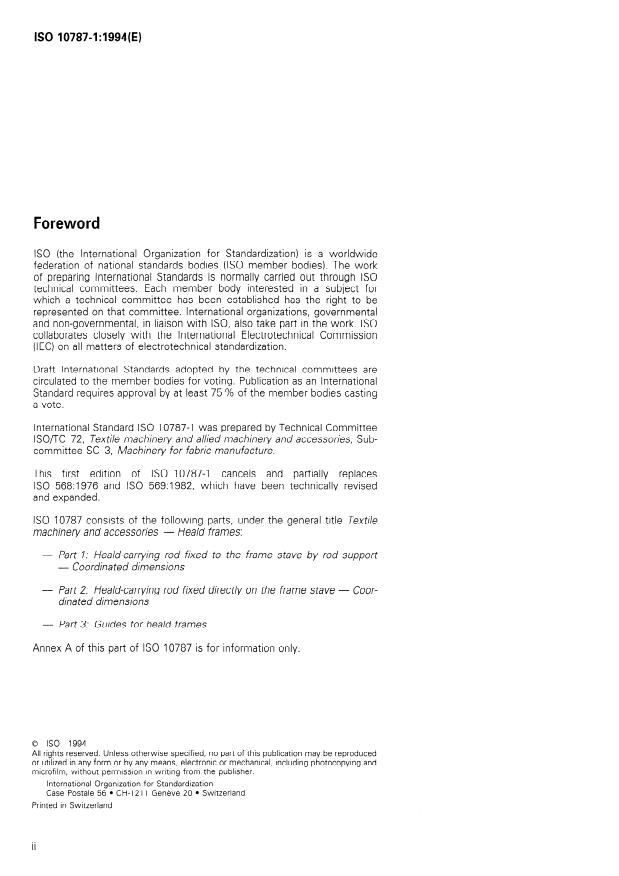

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 10787-1 was prepared by Technical Committee
lSO/TC 72, Textile machinery and allied machinery and accessories, Sub-
committee SC 3, Machinery for fabric manufacture.
This first edition of ISO 10787-1 cancels and partially replaces
ISO 568:1976 and ISO 569:1982, which have been technically revised
and expanded.
ISO 10787 consists of the following Parts, under the general title Textile
machinery and accessories - Heald frames:
- Part 1: Heald-carrying rod fixed to the frame stave by rod support
- Coordina ted dimensions
- Part 2: Heald-carrying rod fixed directly on the frame stave - Coor-
dina ted dimensions
- Part 3: Guides for heald frames
Annex A of this part of ISO 10787 is for information only.
0 ISO 1994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanrcal, including photocopying and
microfilm, without permission In writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii
ISO 10787=1:1994(E)
INTERNATIONAL STANDARD 0 ISO
Heald frames -
Textile machinery and accessories -
Part 1:
HeaId-carrying rod fixed to the frame stave by rod
- Coordinated dimensions
support
3 Heald frame
1 Scope
This part of ISO 10787 specifies the coordinated di-
Figures 1 and 2 and table 1 define and specify the di-
mensions of heald frames on which the heald-carrying
mensions of heald frames on which the heald-carrying
rod is fixed to the frame stave by rod support.
rod is fixed to the frame stave by rod support.
2 Normative reference
4 Bushes
The following Standard contains provisions which,
through reference in this text, constitute provisions
of this part of ISO 10787. At the time of publication,
4.1 Bushes inside the upper and lower frame staves
the edition indicated was valid. All Standards are sub-
are shown in figures 3 and 4 respectively. Their pos-
ject to revision, and Parties to agreements based on
ition is given in tables 2 and 3.
this part of ISO 10787 are encouraged to investigate
the possibility of applying the most recent edition of
the Standard indicated below. Members of IEC and
4.2 Bushes outside the upper and lower frame
ISO maintain registers of currently valid International
staves are shown in figures 5 and 6 respectively. Their
Standards.
Position is given in tables 2 and 3.
ISO 2768-1: 1989, General tolerantes - Part 1: Tol-
erances for linear and angular dimensions without in-
4.3 The construction of bushes is shown in figures
dividual tolerante indications.
7 and 8 and bush dimensions are specified in table4.

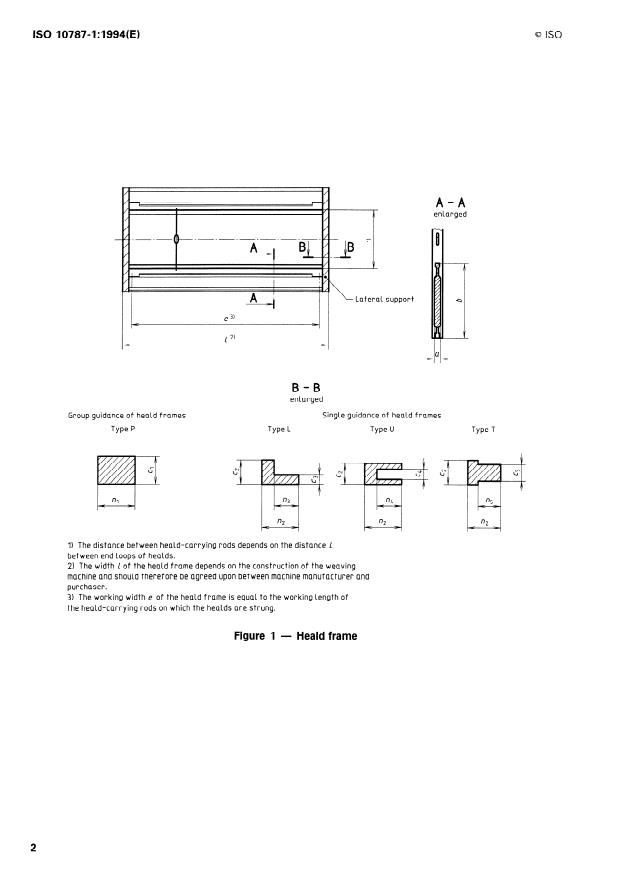

ISO 10787=1:1994(E)
A-A
enlarged
_-------_~-~_
.----
B B
t % dt-l ;-
I
L Lateral support
A
e 3,
-
1 2’
a
--l-L
Group guidance of heald frames Single guidance of heald frames
Type p
Type L Type u Type T
1) The distance between heald-carrying rods depends on the distance L
between end loops of healds.
2) The width 1 of the heald frame depends on the construction of the weaving
machine and should therefore be agreed upon between machine manufacturer and
purchaser.
3) The working width e of the heald frame is equal to the working length of
the heald-carrying rods on which the healds are strung.
Figure 1 - He
...
NORME ISO
INTERNATIONALE 10787-l
Première édition
1994-12-15
Matériel pour l’industrie textile - Cadres
de lisses -
Partie 1:
Tringles porte-lisses fixées aux Iiteaux par
porte-tringles - Dimensions
interdépendantes
Textile machinery and accessories - Heald frames -
Part 1: Heald-carrying rod fixed to the frame stave by rod support -
Coordina ted dimensions
Numéro de référence
KO 10787-1:1994(F)

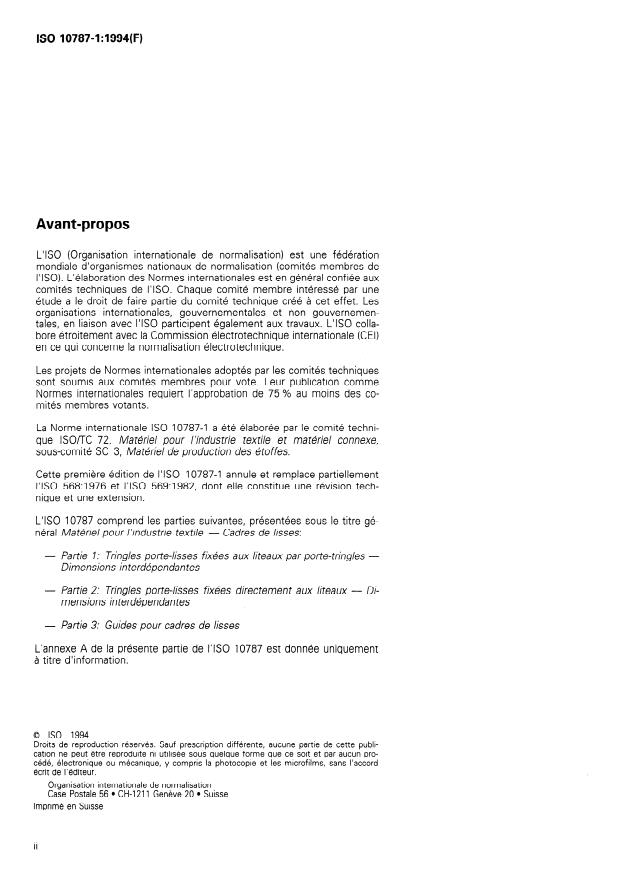

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 10787-I a été élaborée par le comité techni-
que ISOnC 72, Matériel pour l’industrie textile et matériel connexe,
sous-comité SC 3, Matériel de production des étoffes.
Cette première édition de I’ISO 10787-I annule et remplace partiellement
I’ISO 568:1976 et I’ISO 569:1982, dont elle constitue une révision tech-
nique et une extension.
L’ISO 10787 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Cadres de lisses:
- Partie 7: Tringles porte-lisses fixées aux liteaux par porte-tringles -
Dimensions interdépendantes
- Partie 2: Tringles porte-lisses fixées directement aux liteaux - Di-
mensions interdépendantes
- Partie 3: Guides pour cadres de lisses
L’annexe A de la présente partie de I’ISO 10787 est donnée uniquement
à titre d’information.
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
NORME INTERNATIONALE 0 60
Matériel pour l’industrie textile - Cadres de lisses -
Partie 1:
Tringles porte-lisses fixées aux liteaux par
- Dimensions interdépendantes
porte-tringles
1 Domaine d’application 3 Cadre de lisses
La présente partie de I’ISO 10787 prescrit les dimen-
Les figures 1 et 2 et le tableau 1 définissent et pres-
sions interdépendantes des cadres de lisses avec
crivent les dimensions des cadres de lisses avec trin-
tringles porte-lisses fixées aux liteaux par porte- gles porte-lisses fixées aux Iiteaux par porte-tringles.
tringles.
2 Référence normative Canons et éléments de traction
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des 4.1 Les canons de traction prévus à l’intérieur des
dispositions valables pour la présente partie de I’ISO liteaux supérieur et inférieur sont représentés aux fi-
10787. Au moment de la publication, l’édition indi- gures 3 et 4 respectivement. Leur position est donnée
quée était en vigueur. Toute norme est sujette à ré-
dans les tableaux 2 et 3.
vision et les parties prenantes des accords fondés sur
la présente partie de I’ISO 10787 sont invitées à re-
4.2 Les éléments de traction prévus à l’extérieur
chercher la possibilité d’appliquer l’édition la plus ré-
des Iiteaux supérieur et inférieur sont représentés aux
cente de la norme indiquée ci-après. Les membres
figures 5 et 6 respectivement. Leur position est don-
de la CEI et de I’ISO possèdent le registre des Nor-
née dans les tableaux 2 et 3.
mes internationales en vigueur à un moment donné.
ISO 2768-l :1989, Tolérances générales - Partie 7:
4.3 La construction des canons et éléments de
Tolérances pour dimensions linéaires et angulaires
traction est représentée aux figures 7 et 8 et les di-
non affectées de tolérances individuelles.
mensions de ceux-ci sont données dans le tableau4.

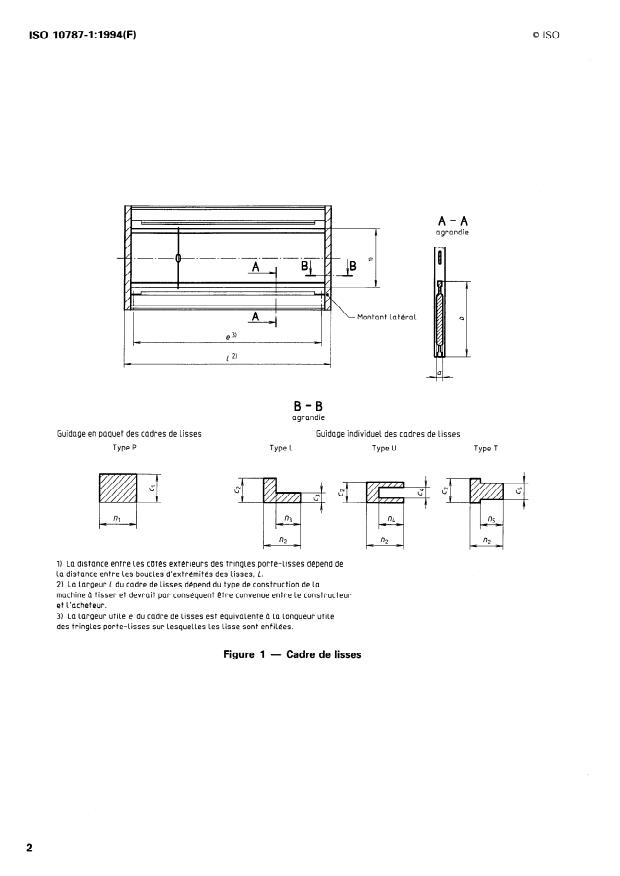

A-A
agrandie
- --_- _~_-_-------_
ï=
B B
-
il
1 I A
JJt :
Montant LaMal
e 3,
-
-1
B-B
agrandie
Guidageenpaquetdescadresde lisses Guidage individuel des cadres de lisses
TYPeP
Type L Type u Type T
1) La distance entre les cbtes exterieurs des tringles porte-lisses depend de
la distance entre les boucles d'extrémités des lisses, 1.
2) Lalargeur I ducadrede lisses dependdutypedeconstructionde la
machinehtisseretdevraitpar conséquent@treconvenueentre le constructeur
et l'acheteur.
3) La largeur utile e du cadre de lisses est équivalente h la longueur utile
des tringles porte-lisses sur lesquelles les lisse sont enfilees.
Figure 1 - Cadre de lisses
Liteau
Montan t latéral
Figure 2 - Division des cadres de lisse
...
NORME ISO
INTERNATIONALE 10787-l
Première édition
1994-12-15
Matériel pour l’industrie textile - Cadres
de lisses -
Partie 1:
Tringles porte-lisses fixées aux Iiteaux par
porte-tringles - Dimensions
interdépendantes
Textile machinery and accessories - Heald frames -
Part 1: Heald-carrying rod fixed to the frame stave by rod support -
Coordina ted dimensions
Numéro de référence
KO 10787-1:1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 10787-I a été élaborée par le comité techni-
que ISOnC 72, Matériel pour l’industrie textile et matériel connexe,
sous-comité SC 3, Matériel de production des étoffes.
Cette première édition de I’ISO 10787-I annule et remplace partiellement
I’ISO 568:1976 et I’ISO 569:1982, dont elle constitue une révision tech-
nique et une extension.
L’ISO 10787 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Cadres de lisses:
- Partie 7: Tringles porte-lisses fixées aux liteaux par porte-tringles -
Dimensions interdépendantes
- Partie 2: Tringles porte-lisses fixées directement aux liteaux - Di-
mensions interdépendantes
- Partie 3: Guides pour cadres de lisses
L’annexe A de la présente partie de I’ISO 10787 est donnée uniquement
à titre d’information.
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
NORME INTERNATIONALE 0 60
Matériel pour l’industrie textile - Cadres de lisses -
Partie 1:
Tringles porte-lisses fixées aux liteaux par
- Dimensions interdépendantes
porte-tringles
1 Domaine d’application 3 Cadre de lisses
La présente partie de I’ISO 10787 prescrit les dimen-
Les figures 1 et 2 et le tableau 1 définissent et pres-
sions interdépendantes des cadres de lisses avec
crivent les dimensions des cadres de lisses avec trin-
tringles porte-lisses fixées aux liteaux par porte- gles porte-lisses fixées aux Iiteaux par porte-tringles.
tringles.
2 Référence normative Canons et éléments de traction
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des 4.1 Les canons de traction prévus à l’intérieur des
dispositions valables pour la présente partie de I’ISO liteaux supérieur et inférieur sont représentés aux fi-
10787. Au moment de la publication, l’édition indi- gures 3 et 4 respectivement. Leur position est donnée
quée était en vigueur. Toute norme est sujette à ré-
dans les tableaux 2 et 3.
vision et les parties prenantes des accords fondés sur
la présente partie de I’ISO 10787 sont invitées à re-
4.2 Les éléments de traction prévus à l’extérieur
chercher la possibilité d’appliquer l’édition la plus ré-
des Iiteaux supérieur et inférieur sont représentés aux
cente de la norme indiquée ci-après. Les membres
figures 5 et 6 respectivement. Leur position est don-
de la CEI et de I’ISO possèdent le registre des Nor-
née dans les tableaux 2 et 3.
mes internationales en vigueur à un moment donné.
ISO 2768-l :1989, Tolérances générales - Partie 7:
4.3 La construction des canons et éléments de
Tolérances pour dimensions linéaires et angulaires
traction est représentée aux figures 7 et 8 et les di-
non affectées de tolérances individuelles.
mensions de ceux-ci sont données dans le tableau4.
A-A
agrandie
- --_- _~_-_-------_
ï=
B B
-
il
1 I A
JJt :
Montant LaMal
e 3,
-
-1
B-B
agrandie
Guidageenpaquetdescadresde lisses Guidage individuel des cadres de lisses
TYPeP
Type L Type u Type T
1) La distance entre les cbtes exterieurs des tringles porte-lisses depend de
la distance entre les boucles d'extrémités des lisses, 1.
2) Lalargeur I ducadrede lisses dependdutypedeconstructionde la
machinehtisseretdevraitpar conséquent@treconvenueentre le constructeur
et l'acheteur.
3) La largeur utile e du cadre de lisses est équivalente h la longueur utile
des tringles porte-lisses sur lesquelles les lisse sont enfilees.
Figure 1 - Cadre de lisses
Liteau
Montan t latéral
Figure 2 - Division des cadres de lisse
...
Frequently Asked Questions
ISO 10787-1:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Textile machinery and accessories — Heald frames — Part 1: Heald-carrying rod fixed to the frame stave by rod support — Coordinated dimensions". This standard covers: Specifies the coordinated dimensions of heald frames on which the heald-carrying rod is fixed to the frame stave by rod support.
Specifies the coordinated dimensions of heald frames on which the heald-carrying rod is fixed to the frame stave by rod support.
ISO 10787-1:1994 is classified under the following ICS (International Classification for Standards) categories: 59.120.30 - Looms. Weaving machines. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 10787-1:1994 has the following relationships with other standards: It is inter standard links to ISO 569:1982, ISO 568:1976. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 10787-1:1994 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
