ISO 5652:1983
(Main)Information processing — 9-Track, 12,7 mm (0.5 in) wide magnetic tape for information interchange — Format and recording, using group coding at 264 cpmm (6 250 cpi)
Information processing — 9-Track, 12,7 mm (0.5 in) wide magnetic tape for information interchange — Format and recording, using group coding at 264 cpmm (6 250 cpi)
Traitement de l'information — Bande magnétique à 9 pistes de 12,7 mm (0,5 in) de large pour l'échange d'information — Format et enregistrement utilisant des codages de groupe à 264 cpmm (6 250 cpi)
General Information
Relations
Buy Standard
Standards Content (Sample)
International Standard 5652
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEmPYHAPOIIHAR OPrAHMJAUHR 00 CTAHIIAPTH3AUHH.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Information processing - g-Track, 12,7 mm (0.5 in) wide
- Format and
magnetic tape for information interchange
recording, using group coding at 246 cpmm (6 250 cpi)
Traitement de I'information - Bande magnétique à Spistes de 12,7 mm (0,5 in) de large pour l'échange d'information - Format et
enregistrement utilisant des codages de groupe à 264 cpmm (6 250 cpi)
First edition - 1983-01-15
UDC 681.3.04 : 681.327.64 Ref. No. IS0 5652-1983 (E)
Descriptors : data processing, information interchange, magnetic tapes, magnetic recording, definitions, operating requirements, recording
characteristics, equipment specifications, 9-tracks.
Price based on 15 pages
---------------------- Page: 1 ----------------------

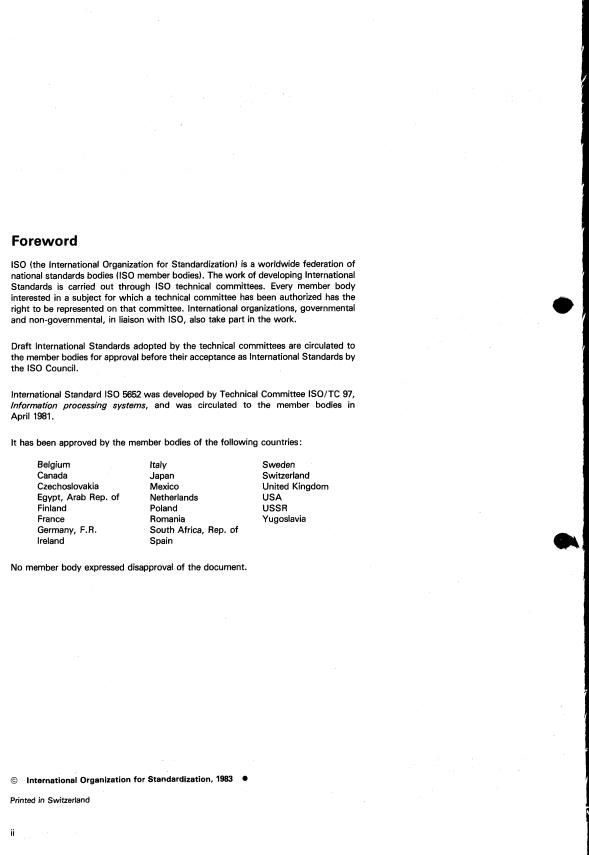

Fo rewo rd
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 5652 was developed by Technical Committee ISO/TC 97,
Information processing systems, and was circulated to the meinber bodies in
April 1981.
It has been approved by the member bodies of the following countries:
Belgium
Italy Sweden
Canada Japan Switzerland
Czechoslovakia Mexico United Kingdom
Egypt, Arab Rep. of Netherlands USA
Finland Poland USSR
France Romania Yugoslavia
Germany, F.R. South Africa, Rep. of
Ireland Spain
No member body expressed disapproval of the document.
O International Organization for Standardization, 1983 0
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
Contents
Page
1 Scope and field of application .
1
2 References .
1
3 Definitions .
1
3.1 Magnetic tape .
1
3.2 Reference tape . 1
3.3 Secondary reference tape .
1
3.4 Signal amplitude reference tape .
1
3.5 Typical field .
1
3.6 Reference field . 1
3.7 Standard reference amplitude .
2
3.8 Reference edge . 2
3.9 In contact . 2
3.10 Track . 2
3.11 Row . 2
3.12 Position of flux transition .
2
3.13 Physical recording density . 2
3.14 Data density .
2
3.15 Skew . 2
3.16 ECC character .
2
3.17 Auxiliary CRC character . 2
3.18 CRC character . 2
3.19 Preamble . 2
3.20 Postamble .
2
2
3.21 Density identification area (ID burst) . : .
2
3.22 Automatic Read Amplification (ARA burst) .
iii
---------------------- Page: 3 ----------------------
Page
3.23 Error . 2
.......................................... 2
4 Operating and transportation conditions
..............................................................
4.1 Operating environment 2
.........................................................................
4.2 Transportation 2
4.3 Wind tension . 2
5 Recording . 2
5.1 Method of recording . 2
5.2 Density of recording . 2
5.3 Average flux transition spacings . 3
5.4 Instantaneous flux transition spacings . 3
5.5 Skew . 4
5.6 Signal amplitude . 4
5.7 Erasure . 4
6 Tracks . 4
6.1 Number of tracks . 4
6.2 Track identification . 4
6.3 Track positions . 4
6.4 Track width . 4
7 Data representation . 4
7.1 7-bit coded characters . 4
7.2 &bit coded characters .
4
8 Data formatting . 5
8.1 Data groups . 5
8.2 Residual group . 5
8.3 CRCgroup .
5
8.4 Check characters . 6
7
9 Recording of groups on tape .
10 Control sub-groups .
8
10.1 Terminator control sub-groups (TERM) . 8
10.2
Second control sub-groups (SEC) . 8
10.3 Sychronization control sub-group (SYNC) . 8
iv
---------------------- Page: 4 ----------------------
Page
8
10.4 MARK 1 control sub-group .
8
10.5 MARK 2 control sub-group .
8
10.6 END MARK sub-group .
11 Storage block .
8
11.1 Data portion . 8
9
11.2 Structure of a block .
9
11.3 lnterblock gap .
11.4 Maximum data density . 9
12 Tape format . 9
12.1 Density identification area (ID burst) . 9
9
12.2 Gap GI .
10
12.3 Automatic Read Amplification (ARA) Area .
10
12.4 Gap G2 .
12.5 Tape mark . 10
13 Interchange criteria . 11
13.1 Correctable errors . 11
13.2 Acceptable criteria . 11
13.3 Elongated interblock gap . 11
Annexes
12
A Transportation .
13
B Measurement of flux transition spacing .
V
---------------------- Page: 5 ----------------------
IS0 5652-1983 (E)
INTERNATIONAL STAN DARD
Information processing - ')-Track, 12,7 mm (0.5 in) wide
magnetic tape for information interchange - Format and
at 246 cpmm (6 250 cpi)
recording, using group coding
3 Definitions
a 1 Scope and field of application
For the purpose of this International Standard, the following
This International Standard specifies a format and recording
standard for 9-track, 12,7 mm (0.5 in) magnetic tape to be used definitions apply.
for data interchange between information processing systems,
communication systems, and associated equipment utilizing
the 7-bit coded character set (see IS0 6461, its extensjon in
3.1 magnetic tape : A tape which will accept and retain
IS0 2022 where required, and the 8-bit coded character set magnetic signals intended for input, output and storage pur-
(see IS0 4873). Magnetic labelling for use on magnetic tape is
poses on computers and associated equipment.
the subject of IS0 1001. The magnetic tape and reel to be used
shall conform to IS0 1864.
reference tape : A tape which has been selected for
3.2
NOTE - Numeric values in the SI and/or Imperial measurement
given properties for use in calibration.
system in this International Standard may have been rounded and
therefore are consistent with, but not exactly equal to, each other.
Either system may be used, but the two should be neither intermixed
3.3 secondary reference tape : A tape intended for r'outine
nor reconverted. The original design was made using the Imperial
calibrating purposes whose performance is known and is stated
measurement system.
in relation to that of a reference tape.
2 References
3.4 signai amplitude reference tape : A reference tape
selected as a standard for signal amplitude.
IS0 646, Data processing-7-bit coded character set for infor-
a
mation interchange. 1 )
NOTE - A master standard (computer amplitude reference) has been
established at the US National Bureau of Standards (NBS) based on
IS0 1001, Information processing - Magnetic tape labelling
reference tapes and heads. Secondary signal amplitude reference
and file structure for information interchange.
tapes are available from the NBS4) under the part number SRM 6250.
IS0 1864, Information processing - Unrecorded 12,7 mm
(0.5 in) wide magnetic tape for information interchange -
3.5 typical field : The minimum recording field which, when
32 ftpmm (800 ftpi) NRZI, 126 ftpmm (3 200 ftpi) phase en-
applied to a magnetic tape, causes a signal output equal to
coded and 356 ftpmm (9 042 ftpi), NRZI. 2)
95 % of the maximum signal amplitude at the specified physical
recording density.
IS0 2022, Information processing - IS0 7-bit and 8-bit coded
character sets - Coded extension techniques. 3)
reference field : The typical field of the signal amplitude
3.6
IS0 4873, Information processing - 8-bit coded character set
reference tape at 356 ftpmm (9 O42 ftpi).
for information interchange.
At present at the stage of draft. (Revision of IS0 646-1973.)
1)
At present at the stage of draft. (Revision of IS0 1864-1975.)
2)
3) At present at the stage of draft. (Revision of IS0 2022-1973.)
?au of Standard (NBS), Washing1 n, B.C. 20234, USA.
Office of Standard Reference Materials, Room B 31 1, Chemistry Building, National BL
4)
1
---------------------- Page: 6 ----------------------
IS0 5652-1983 (E)
3.22 Automatic Read Amplification (ARA) burst : A
3.7 standard reference amplitude : The average peak-to-
peak signal amplitude derived from the signal amplitude burst of recording at the beginning of a tape which may be us-
ed for setting the gain of the read amplifiers.
reference tape on the NBS measurement system, or equivalent,
under the recording conditions specified in IS0 1864.
3.23 error: The detection of a missing pulse or an extra pulse
in a track. Missing pulse and extra pulse are as defined in IS0
3.8 reference edge : The edge furthest from an observer
1864 sub-clauses 5.16.1 c) and 5.16.2 respectively.
when a tape is lying flat with the magnetic surface uppermost
and the direction of movement for recording is from left to
right.
4 Operating and transportation conditions
3.9 in contact : An operation condition in which the
magnetic surface of a tape is in contact with a magnetic head.
4.1 Operating environment
Tapes used for data interchange shall be operated under the
track : A longitudinal area on a tape along which a
3.10
following conditions :
series of magnetic signals may be recorded.
-
temperature : 16 to 32 OC (60 to 90 OF);
3.11 row : Nine transversely related locations (one in each
track) in which bits are recorded.
- relative humidity: 20 to 80 %;
-
3.12 position of flux transition : The point which exhibits wet bulb temperature : not greater than 26 OC (78 OF).
the maximum free-space flux density normal to the tape sur-
face.
Conditioning before operating : If a tape has been exposed dur-
ing storage and/or transportation to conditions outside the
above values, it should be conditioned for a period of 2 to 12 h.
I 3.13 physical recording density : The number of recorded
depending on the extent of exposure.
flux transitions per unit length of track (ftpmm or ftpi).
4.2 Transportation
3.14 data density : The number of data characters stored
per unit length of tape (cpmm or cpi).
Responsibility for ensuring that adequate precautions against
damage are taken during shipment shall lie with the sender (see
annex A).
3.15 skew : The maximum longitudinal deviation in the
placement of bits within a row.
4.3 Wind tension
ECC character : A character used for error detection
3.16
For interchange, the tape winding tension shall be between 2 N
and correction within a data group.
and 3,6 N (7 to 13 ozfi.
3.17 auxiliary CRC character : A character used for error
detection within the data part of a block.
5 Recording
3.18 CRC character : A character used for error detection
5.1 Method of recording
within a complete block.
The "non return to zero mark" (NRZI) method of recording
shall be used where a ONE is represented by a change of direc-
tion of longitudinal magnetization.
3.19 preamble : A pattern of signals marking the beginning
of each storage block, used primarily for electronic syn-
chronization.
5.2 Density of recording
The nominal density shall be 356 ftpmm (9 042 ftpi). Other
3.20 postamble : A pattern of signals marking the end of
nominal densities used hereafter for specific measurements
each storage block.
shall be :
178 ftpmm (4 521 ftpi)
3.21 density identification area (ID burst) : A burst of
recording at the beginning of a tape identifying the use of the
119 ftpmm (3 014 ftpi).
group-coded-recording method.
2
---------------------- Page: 7 ----------------------
IS0 5652-1983 (E)
5.3 Average flux transition spacings
The following measurements shall be made after interchange using a tape recorded at a density of 178 ftpmm (4 521 ftpi). The
nominal flux transition spacing at this density shall be 5,618 pm (221.2 pin) subject to the following variations.
5.3.1 The long term average (static) flux transition spacing shall be within tr 4 % of the nominal spacing. This average shall be
measured over a minimum of 5 x IO5 successive flux transitions.
5.3.2 The short term average (dynamic) flux transition spacing, when referred to a particular flux transition spacing, is the average of
that flux transition spacing and the preceding flux transition spacing.
The short term average flux transition spacing shall be within the limits of f 6 % of the long term average flux transition spacing.
In addition, the rate of change of the short term average flux transition spacing shall not exceed 0,26 % per flux transition spacing.
5.4 Instantaneous flux transition spacings
The instantaneous spacing between flux transitions may be influenced by the reading and writing processes, the pattern recorded
(pulse crowding effects) and other factors.
Instantaneous spacings between flux transitions shall meet the following conditions, when tested on the reference read chain (see
annex B).
5.4.1 At the nominal maximum density of 3% ftpmm (9 042 ftpi) the spacing d, between successive flux transitions shall be be-
tween 48 % and 52 % of the corresponding short term average flux transition spacing determined at 178 ftpmm (4 521 ftpi).
1 1 1 1 1
5.4.2 In a sequence of flux transitions defined by the bit pattern 111001 1 IOO., the average displacement of the spacing of the flux
transitions on either side of a reference transition, from that reference transition, shall be not more than f 28 % from the average
spacing of flux transitions at 356 ftpmm (9 042 ftpi).
Crosses denote reference transitions.
1,28 dl > average d5 > 0,72 dl
1,28 d, average d2 > 0,72 dl
1,28 dl > average d3 > 0,72 dl
1,28 dl > average d4 > 0,72 dl
The tolerances of long term average spacing and short term average spacing (see 5.3.1 and 5.3.2) are included in this deviation.
The average distance de between actual consecutive reference flux transitions in a sequence defined by the bit pattern 11 1001 1100. .
and the calculated distance 5dl, of six flux transitions at nominal maximum density of 356 ftpmm (9 042 ftpi) shall not differ by more
than 6 % of dl.
5,06 dl > average d6 > 4,94 dl
3
---------------------- Page: 8 ----------------------
6 Tracks
5.5 Skew
No flux transition shall be displaced by more than 16,86 pm
6.1 Number of tracks
(664 vin) from any other flux transition in the same row. This
displacement shall be measured as the distance between
There shall be nine tracks.
perpendiculars to the reference edge through the said flux tran-
sitions.
6.2 Track identification
5.6 Signal amplitude
Tracks shall be numbered consecutively beginning at the
reference edge with track 1.
5.6.1 Standard reference amplitude
The standard reference amplitude is the average peak-to-peak 6.3 Track positions
signal amplitude derived from the signal amplitude reference
The distance from the centrelines of the tracks to the reference
tape on the qualified measurement system at the density of
edge shall be :
356 ftpmm (9 042 ftpi) and the recording current iR = k x Zf
(see IS0 1864).
Track 1 : 0,74 f 0,08 mm (0.029 f 0.003 in)
Track 2 : 2,13 f 0,08 mm (0.084 f 0.003 in)
The signal amplitude shall be averaged over a minimum of
Track 3 : 353 f 0,08 mm (0.139 I 0.003 in)
4 000 flux transitions and shall be measured on the read-while-
Track 4 : 4.93 f 0,08 mm (0.194 f 0.003 in)
write pass.
Track 5 : 6.32 I 0,08 mm (0.249 f 0.003 in)
Track 6 : 7,72 f 0,08 mm (0.304 k 0.003 in)
The reference current Zf is the current which produces the
Track 7 : 9,12 f 0,08 mm (0.359 f 0.003 in)
reference field (see 3.6).
8 : 10,52 f 0,08 mm (0.414 f 0.003 in)
Track
Track 9 : 11,91 I 0,08 mm (0.469 i: 0.003 in)
5.6.2 Average signal amplitude
5.6.2.1 The average peak-to-peak signal amplitude of the 6.4 Track width
interchanged tape at 356 ftpmm (9 042 ftpi) shall not deviate by
f 50 % from the standard reference amplitude. The width of a written track shall be :
more than
1,09 mm min. (0.043 in min.)
5.6.2.2 The average peak-to-peak signal amplitude at
119 ftpmm (3 014 ftpi) shall be less than five times the standard
reference amplitude.
7 Data representation
5.6.2.3 Averaging shall be done over a minimum of 4 O00 flux
Thé! characters shall be represented by means of the 7-bit
transitions, which for the interchange tape may be segmented
coded character set (see IS0 646) or the 8-bit coded character
into blocks. Averaging shall be done on the first-read pa
...
Norme internationale @ 5652
INTERNATIONAL ORGANIZATION FOR STANDARDlZATION*MEWlYHAPOAHAR OPrAHH3AUMR no CTAHAAPTH3AUHHWRGANlSATlON INTERNATIONALE DE NORMALISATION
Traitement de l'information - Bande magnétique à 9
pistes de 12'7 mm (0'5 in) de large pour l'échange
d'information - Format et enregistrement utilisant des
codages de groupe à 264 cpmm (6 250 cpi)
Information processing - 9- Track, 12,7 mm (0.5 in) wide magnetic tape for information interchange - Format and recording, using
group coding at 246 cpmm (6 250 cpi)
Première édition - 1983-01-15
CDU 681.3.04 : 681 327.64
Réf. no : IS0 5652-1983 (F)
Descripteurs : traitement de l'information, échange d'information, enregistrement magnétique, définition, conditions requises pour exploitation,
caractéristiques d'enregistrement, spécification de matériel, neuf pistes.
Prix basé sur 15 pages
---------------------- Page: 1 ----------------------

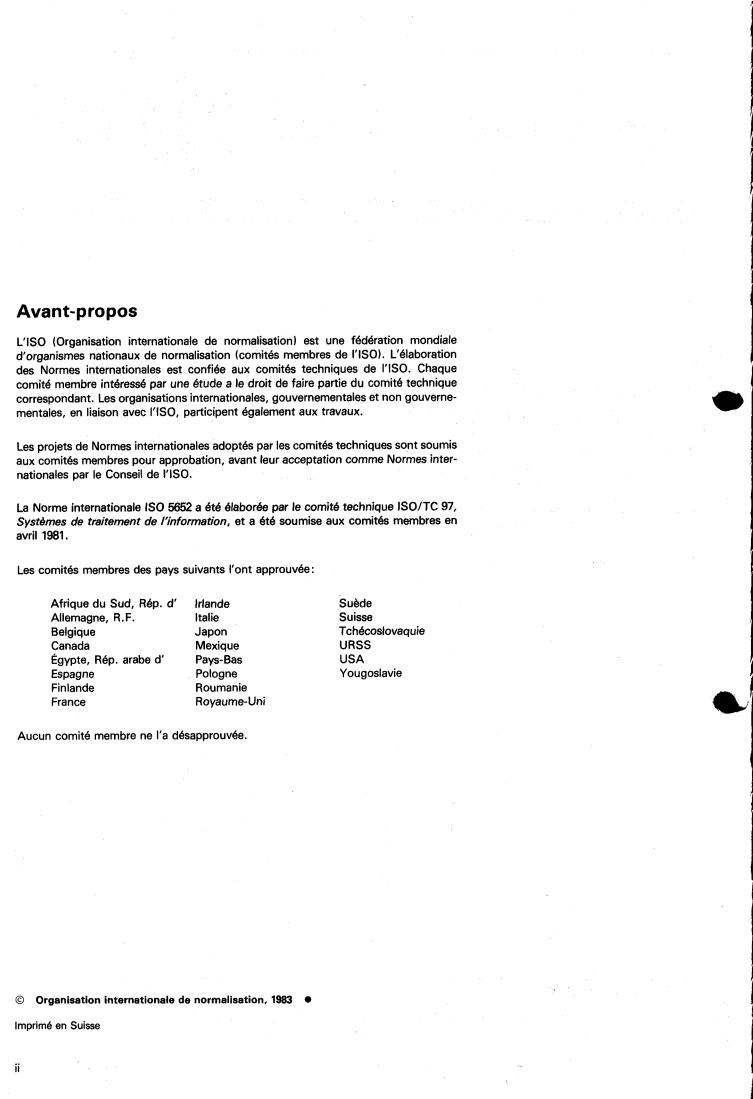

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 5652 a été élaborée par le comité technique ISO/TC 97,
Systèmes de traitement de l'information, et a été soumise aux comités membres en
avril 1981.
Les comités membres des pays suivants l'ont approuvée :
Afrique du Sud, Rép. d'
Irlande Suède
Allemagne, R.F.
Italie Suisse
Belgique Japon Tchécoslovaquie
Canada Mexique URSS
Égypte, Rép. arabe d' Pays-Bas USA
Espagne Pologne Yougoslavie
Finlande Roumanie
France Royaume-Uni
Aucun comité membre ne l'a désapprouvée.
O Organisation internationale de normalisation, 1983 0
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
Som mai re
Page
1 Objet et domaine d'application . 1
2 Références . 1
3 Définitions . 1
3.1 Bande magnétique . 1
3.2 Bande de référence . 1
3.3 Bande de référence secondaire . 1
Amplitude du signal de la bande de référence . 1
3.4
3.5 Champ caractéristique . 1
3.6 Champ de référence . 1
3.7 Amplitude de référence . 1
3.8 Bord de référence . 1
3.9 Au contact . 2
3.10 Piste . 2
3.11 Rangée . 2
3.12 Position de transition de flux . 2
3.13 Densité d'enregistrement physique . 2
3.14 Densité des données . 2
3.15 Effet d'obliquité . 2
3.16 Caractère ECC . 2
3.17 Caractère CRC auxiliaire . 2
3.18 Caractère CRC . 2
3.19 Préambule CRC . 2
3.20 Postambule . 2
3.21 Zone d'identification de densité (train d'impulsions d'identification ID) . 2
3.22 Zone de réglage automatique du gain des amplificateurs de lecture
......................................................... 2
(zone d'identification ARA)
...
III
---------------------- Page: 3 ----------------------
.
Page
3.23 Erreur . 2
4 Conditions de fonctionnement et de transport . 2
4.1 Conditions de fonctionnement . 2
4.2 Transport . 2
4.3 Tension d'enroulement . 2
5 Enregistremen.t . 2
5.1 Méthode d'enregistrement .
2
5.2 Densité d'enregistrement .
2
5.3 Espacements moyens de transition de flux . 3
5.4 Espacements instantanés de transition de flux . 3
5.5 Effet d'obliquité .
4
5.6 Amplitude du signal .
4
5.7 Effacement . 4
6 Pistes . 4
6.1 Nombre de pistes .
4
6.2 Identification des pistes .
4
6.3 Position des pistes .
4
6.4 Largeur des pistes .
4
7 Représentation des données .
4
7.1 Caractères codés à 7 bits . 4
7.2 Caractères codés à 8 bits . 4
8 Formattage des données .
5
8.1 Groupes des données .
5
8.2 Groupe résiduel .
5
8.3 Groupe CRC . 5
8.4 Caractères de contrôle .
6
7
9 Enregistrement des groupes sur la bande .
10 Sous-groupes de contrôle . 8
10.1 Sous-groupes de contrôle terminaux (TERM) . 8
10.2 Second sous-groupe de contrôle (SEC) . 8
10.3 Sous-groupe de commande de synchronisation (SYNC) . 8
iv
---------------------- Page: 4 ----------------------
Page
8
10.4 Sous groupe de contrôle MARK 1 .
8
Sous-groupe de contrôle MARK 2 .
10.5
8
10.6 Sous-groupe END MARK .
11 Bloc d'informations enregistrées . 8
8
11.1 Longueur du bloc de données .
11.2 Structure d'un bloc .
9
11.3 Intervalle entre blocs . 9
11.4 Densité maximale de données . 9
12 Format de la bande . 9
12.1 Train d'identification de la densité (train d'impulsions d'identification ID) 9
IQ
12.2 Intervalle GI .
12.3 Zone de réglage automatique du gain des amplificateurs de lecture
(ARA) . 10
12.4 Intervalle G2 . 10
12.5 Fin de fichier .
10
13 Critères d'échange .
11
13.1 Erreurs corrigibles . 11
13.2 Critères d'acceptation . 11
13.3 Intervalle entre blocs allongé . 11
Annexes
A Transport . 12
B Procédure d'essai et matériel pour le mesurage de l'espacement
des transitions du flux . 13
V
---------------------- Page: 5 ----------------------
~~
NORM E I NTERN ATlON ALE IS0 5652-1983 (F)
Traitement de l'information - Bande magnetique à 9
pistes de 12'7 mm (0,5 in) de large pour l'échange
d'information - Format et enregistrement utilisant des
codages de groupe à 264 cpmm (6 250 cpi)
1 Objet et domaine d'application 3.1 bande magnétique : Bande qui accepte et retient les
signaux pour l'entrée, la sortie et la mise en mémoire dans les
La présente Norme internationale spécifie un format et un enre-
ordinateurs et les équipements associés.
gistrement pour une bande magnétique à 9 pistes, de 12,7 mm
(0,5 in) de large, à utiliser pour les échanges d'information
entre des systèmes de traitement de l'information, des systè- 3.2 bande de référence : Bande qui a été sélectionnée pour
mes de communication et les équipements associés utilisant le
certaines propriétés servant à l'étalonnage.
jeu de caractères codés à 7 éléments (voir I'ISO 646 et, s'il y a
lieu, son additif I'ISO 2022), et le jeu de caractères codés à 8
3.3 bande de référence secondaire : Bande destinée à
éléments (voir I'ISO 4873). L'étiquetage magnétique pour l'utili-
l'étalonnage et dont les performances sont connues et spéci-
sation sur bande magnétique fait l'objet de 1'1S0 1001. La
fiées par rapport à la bande de référence.
bande magnétique et la bobine utilisées doivent être conformes
à I'ISO 1864.
3.4 amplitude du signal de la bande de référence :
NOTE - Les valeurs numériques dans les systèmes de mesure SI
Bande de réference sélectionnée comme étalon d'amplitude du
et/ou Imperial utilisés dans la présente Norme internationale peuvent
signal.
avoir été arrondies et en conséquence être cohérentes mais non exac-
tement égales l'une à l'autre. L'un ou l'autre des systèmes peut être uti-
lisé, mais les deux ne doivent être ni mélangés ni reconvertis. La con-
NOTE - Un étalon primaire (référence d'amplitude pour ordinateur) a
ception d'origine a été faite en utilisant le système «Impérial».
été établi par le US National Bureau of Standards (NBS) par rapport
aux bandes et têtes de référence. Les bandes de référence secondaires
d'amplitude sont disponibles auprès du NBS 4) sous le numéro de série
2 Références
SRM 6250.
IS0 646, Traitement de l'information - Jeu de caractères
codés à 7 éléments pour l'échange d'information. 1)
3.5 champ caractéristique : Champ d'enregistrement mini-
mal qui, appliqué à une bande magnétique, provoque un signal
IS0 1001, Traitement de l'information - Étiquetage des ban-
de sortie égal à 95 % de l'amplitude maximale du signal à la
des magnétiques et structure des fichiers pour l'échange
densité d'enregistrement physique spécifiée.
d'informa tion.
IS0 1864, Traitement de l'information - Bande magnétique
3.6 champ de référence : Champ caractéristique de
vierge de 12,7 mm (0,5 in) de large, pour l'échange d'inforrna-
l'amplitude du signal de la bande de référence à 356 ftpmm
tion - 32 ftpmm (800 ftpi) NRZ1, 126 ftpmm (3 200 ftpi) par
(9 042 ftpi).
codage de phase et 356 ftppmm (9 042 ftpi) NRZl. 2)
IS0 2022, Traitement de l'information - Jeu IS0 de caractères
3.7 amplitude de référence : Amplitude moyenne du
codés à 7 éléments et à 8 éléments - Techniques d'extension
signal de crête à crête dérivée de l'amplitude du signal de la
du code. 3)
bande de référence sur le système de mesure du NBS, ou un
système équivalent, dans les conditions d'enregistrement spé-
IS0 4873, Traitement de l'information - Jeu de caractères
cifiées dans I'ISO 1864.
codés à 8 éléments pour l'échange de l'information.
3.8 bord de réference : Bord le plus éloigné de I'observa-
3 Définitions
teur lorsque la bande est étendue à plat, surface magnétique
Dans le cadre de la présente Norme internationale, les défini-
au-dessus, et que son sens de défilement pour l'enregistrement
tions suivantes sont applicables.
se fait de gauche à droite.
1) Actuellement au stade de projet. (Révision de I'ISO 646-1973.)
2) Actuellement au stade de projet. (Révision de I'ISO 1864-1975.)
3) Actuellement au stade de projet. (Révision de I'ISO 2022-1973.)
4) Bureau des matériaux de référence normalisés, Salle 8311, Bâtiment Chimie, National Bureau of Standards (NBS), Washington, D.C. 20234, USA.
1
---------------------- Page: 6 ----------------------
IS0 5652-1983 (FI
3.23 erreur: Détection d'une impulsion manquante ou d'une
3.9 au contact : Condition de fonctionnement dans laquelle
impulsion parasite sur une piste. Les impulsions manquantes et
la surface magnétique de la bande et en contact avec une tête
les impulsions parasites sont définies dans I'ISO 1864, SOUS-
magnétique.
paragraphes 5.16.1 ci et 5.16.2, respectivement.
3.10 piste : Zone longitudinale sur une bande, sur laquelle
une suite de signaux magnétiques peut être enregistrée.
4 Conditions de fonctionnement
et de transport
3.11 rangée : Neuf emplacements transversaux se corres-
pondant (1 sur chaque piste) dans lesquels les éléments binai-
4.1 Conditions de fonctionnement
res sont enregistrés.
Les bandes utilisées pour l'échange de données doivent fonc-
tionner dans les conditions suivantes :
3.12 position de transition de flux : Point qui présente la
densité maximale du flux dans un espace libre, densité normale
à la surface de la bande. -
température : 16 à 32 OC (60 à 90 OF);
-
humidité relative : 20 à 80 %;
3.13 densité d'enregistrement physique : Nombre de
transitions de flux enregistrées par unité de longueur de piste
(ftpmm ou ftpi).
- température du thermomètre humide : < 26 OC
(78 OF).
3.14 densité de données : Nombre de caractères de don-
Conditionnement avant le fonctionnement : si une bande a été
nées stockés par unité de longueur de la bande (cpmm ou cpi).
exposée durant le stockage etlou durant le transport à des con-
ditions différentes de celles énumérées ci-dessus, elle doit être
conditionnée pendant une période variant entre 2 et 12 h, la
3.15 effet d'obliquité : Déviation longitudinale maximale
période dépendant de la durée de l'exposition.
dans la mise en travers des bits dans une rangée.
4.2 Transport
3.16 caractère ECC : Caractère utilisé pour la détection et la
correction d'erreur dans un groupe de données.
L'expéditeur doit s'assurer que des précautions seront prises
contre l'endommagement des bandes pendant le transport
(voir annexe A).
3.17 caractère CRC auxiliaire : Caractère utilisé pour la
détection d'erreur à l'intérieur de la partie de données d'un
4.3 Tension d'enroulement
bloc.
Pour l'échange, la tension d'enroulement de la bande doit être
3.18 caractère CRC : Caractère utilisé pour la détection
et 3,6 N (7 à 13 ozf).
comprise entre 2
d'erreur à l'intérieur d'un bloc complet.
5 Enregistrement
3.19 préambule : Configuration de signaux marquant le
début de chaque bloc enregistré, utilisé auparavant pour la
synchronisation de l'électronique.
5.1 Méthode d'enregistrement
La méthode d'enregistrement de mon retour à zéro)) (NRZI)
postambule : Configuration de signaux marquant la fin
3.20
doit être utilisée quand un UN est représenté par un change-
de chaque bloc enregistré.
ment de direction de la magnétisation longitudinale.
3.21 zone d'identification de densité (train d'impulsions
5.2 Densité d'enregistrement
d'identification ID) : Train d'impulsions enregistrées au début
d'une bande identifiant l'emploi de la méthode d'enregistre-
La densité nominale doit être de 356 ftpmm (9 042 ftpi). Les
ment par codage de groupe.
autres densités nominales ci-après pour des mesurages spécifi-
ques, sont :
3.22 zone de réglage automatique du gain des amplifi-
178 ftpmm (4 521 ftpi)
cateurs de lecture (zone d'identification ARA) : Train
d'impulsions enregistrées au début d'une bande qui peut être
utilisée pour régler les gains des amplificateurs de lecture. 119 ftpmm (3 014 ftpi)
2
---------------------- Page: 7 ----------------------
IS0 5652-1983 (FI
5.3 Espacements moyens de transition de flux
Les mesurages suivants doivent être effectués après l'échange en utilisant une bande enregistrée à la densité de 178 ftpmm
(4 521 ftpi). L'espacement nominal de transition de flux à cette densité doit être de 5,618 pm (221,2 pin) sous réserve des variations
suivantes :
5.3.1 à long terme (statique) de la transition de flux doit être compris entre f 4 % de l'espacement nominal.
L'espacement moyen
Cette moyenne doit être mesurée sur la base minimale de 5 x IO5 transitions de flux successives.
5.3.2 L'espacement moyen à court terme (dynamique) de transition de flux, lorsque l'on se réfère à un espacement particulier de
transition de flux, est la moyenne de cet espacement de transition de flux et de l'espacement de transition de flux précédent.
L'espacement moyen à court terme de transition de flux doit être compris entre $: 6 % de l'espacement moyen à long terme de transi-
tion de flux.
De plus, le taux de changement de l'espacement moyen à court terme de transition de flux ne doit pas excéder 0,2 % par espacement
de transition de flux.
5.4 Espacements instantanés de transition de flux
L'espacement instantané entre les transitions de flux peut être influencé par les processus de lecture et d'écriture, la configuration
enregistrée (effets d'élargissement) et autres facteurs.
Les espacements instantanés entre les transitions de flux doivent satisfaire aux conditions suivantes lorsqu'ils sont testés sur la chaine
de lecture de référence (voir annexe B).
5.4.1 À la densité nominale maximale de 356 ftpmm (9 042 ftpi) l'espacement dl entre les transitions de flux successives doit être
48 et 52 % de l'espacement moyen à court terme de transition de flux correspondant, déterminé à 178 ftpmm
compris entre
(4 521 ftpi).
1 1 1 1 1 1
L dl I I dl I di -1- -
5.4.2 Dans une série de transitions de flux définie par la configuration 1110011100 ., le déplacement moyen de l'espacement des
transitions de flux de chaque côté de la transition de référence, à partir de cette transition de référence, ne doit pas être supérieur à
f 28 % de l'espacement moyen des transitions de flux à 356 ftpmm (9 042 ftpi).
1 1 1 O O 1 1 1 O O
I dg -
Les croix indiquent les transitions de référence.
1,28 d, 2 moyenne de d5 2 0,72 d,
1,28 d, > moyenne de d2 > 0,72 d,
1,28 d, > moyenne de d3 > 0,72 dl
1,28 d, > moyenne de d4 > 0,72 dl
Les tolérances de l'espacement moyen à long terme et de l'espacement moyen à court terme (voir 5.3.1 et 5.3.2) sont incluses dans
cette déviation.
La distance moyenne d6 entre les transitions réelles consécutives de flux de référence dans une série définie par la configuration
11 1001 1100. , et la distance 5dl, de six transitions de flux, calculée à la densité nominale maximale de 356 ftpmm (9 042 ftpi) ne doi-
vent pas différer de plus de 6 % de d,.
5,06 dl 2 moyenne de d6 2 4,94 d,
3
---------------------- Page: 8 ----------------------
IS0 5652-1983 (FI
6 Pistes
5.5 Effet d'obliquité
Aucune transition de flux ne doit être décalée de plus de
6.1 Nombre de pistes
16,86 pm (664 pin) par rapport à toute autre transition de flux
placée sur la même rangée. Ce décalage doit être mesuré
II doit y avoir neuf pistes.
comme étant la distance entre les perpendiculaires au bord de
référence à travers ces transitions de flux.
6.2 Identification des pistes
Les pistes doivent être numérotées consécutivement a compter
5.6 Amplitude du signai
de 1 à partir du bord de référence.
5.6.1 Amplitude de référence
6.3 Positions des pistes
L'amplitude de référence est l'amplitude moyenne crête à crête
La distance entre les axes des pistes et le bord de référence doit
du signal produit à partir de la bande de référence pour l'ampli-
être la suivante :
tude du signal sur l'appareil de mesure approprié avec une den-
sité de 356 ftpmm (9 O42 ftpi) et le courant d'enregistrement
Piste 1 : 0,74 f 0,08 mm (0,029 f 0,003 in)
ZR = k x Zf (voir I'ISO 1864). L'amplitude moyenne du signal
Piste 2 : 2.13 f 0,08 mm (0,084 f 0,003 in)
doit être mesurée sur au moins 4 000 transitions de flux et doit
Piste 3 : 3,53 f 0,08 mm (0,139 f 0,003 in)
être mesurée en lecture/écriture simultanées.
Piste 4 : 4,93 f 0,08 mm (0,194 f 0,003 in)
Piste 5 : 6,32 f 0,08 mm (0,249 f 0,003 in)
Le courant de référence if est le courant qui produit le champ
Piste 6 : 7,72 f 0,08 mm (0,304 f 0,003 in)
de référence (voir 3.61.
Piste 7 : 9,12 f 0.08 mm (0,359 f 0,003 in)
Piste 8 : 10,52 f 0,08 mm (0,414 f 0,003 in)
5.6.2 Amplitude moyenne du signal
f 0,08 mm (0,469 f 0,003 in)
Piste 9 : 11,91
5.6.2.1 L'amplitude moyenne crête à crête du signal de la
6.4 Largeur des pistes
bande échangée à 356 ftpmm (9 O42 ftpi) ne doit pas s'écarter
de plus de 50 % de l'amplitude de référence.
La largeur d'une piste écrite doit être la suivante :
1,09 mm min. (0,043 in min.)
5.6.2.2 L'amplitude moyenne crête à crête du signal à
119 ftpmm (3 014 ftpi) doit être inférieure à cinq fois I'ampli-
tude de référence normalisée.
7 Représentation des données
5.6.2.3 La moyenne doit être établie sur un nombre minimal
Les caractères doivent être représentés au moyen du jeu IS0 de
de 4 O00 transitions de flux pouvant être réparties en blocs pour
caractères codés à 7 éléments (voir I'lSO 646) ou au moyen du
la bande échangée. La moyenne doit être effectuée au cours de
jeu de caractères codés à 8 éléments (voir I'ISO 4873) ou, lors-
la première lecture après l'échange.
que c'est nécessaire, au moyen d'une autre extension du jeu de
caractères codés à 7 bits (voir I'ISO 2022).
5.6.3 Amplitude minimale du signal
L'affectation du bit sur la piste doit se faire de la façon sui-
vante :
Pour être interchangée, une bande ne doit contenir aucune
transition de flux sur plus d'une piste depuis le dernier sous-
groupe de commande MARK 1, dont l'amplitude de la base à la
7.1 Caractères codés à 7 bits
crête est inférieure à 15 % de la moitié de l'amplitude de réfé-
rence.
-
Désignation du bit
bl b2 b3 b4 bg be b7 P
5.7 Effacement
Piste 281935674
La piste 7 doit toujours être enregistrée avec le bit ZÉRO.
5.7.1 Lorsqu'elle est effacée, une portion de bande doit être
aimantée, de sorte que son extrémité située vers la périphérie
de la bobine soit au pôle nord. 7.2 Caractères codés à 8 bits
5.7.2 La bande doit être effacée sur toute sa largeur par un
Poids binaire 20 21 22 23 24 25 26 27 -
champ continu lui donnant une aimantation dont le sens est
Désignation du bit
bl b2 b3 b4 b5 b6 b7 b8
indiqué en 5.7.1
Piste 281935674
Le bit P dans la piste 4 sera le bit de parité. La parité sera
5.7.3 La bande doit être effacée de telle façon que le signal
impaire.
résiduel n'excède pas 4 % de l'amplitude de référence.
4
---------------------- Page: 9 ----------------------
IS0 5652-1983 (FI
- dans les positions 1 à 6, non occupées par un octet de
8 Formattage des données
données, un caractère de remplissage [octet (00) avec une
parité impaire];
Avant l'enregistrement, les données doivent être arrangées en
groupes complétés par des caractères de contrôle calculés,
(voir 8.4). Ces groupes de données doivent être, à leur tour,
- à la position 7, un caractère CRC auxiliaire;
disposés dans une série donnée avec des groupes de caractères
de contrôle. Les groupes de données et de caractères de con-
I
-
à la position 8, un caractère ECC.
trôle ainsi disposés sont ensuite enregistrés sur la bande suivant
I
un schéma de codification spécifique (voir chapitre 9).
8.3 Groupe CRC (voir figure ci-dessous)
I
l 8.1 Groupes de données
Après le groupe résiduel, un groupe CRC doit être formé, com-
I
prenant :
Un groupe de données doit comprendre 8 octets comme suit :
- à la position 1 : octet (00) avec une parité impaire si le
- dans les positions de 1 à 7, sept octets de données;
nombre de groupes de données précédent est un nombre
pair, ou le caractère CRC si le nombre de groupes de don-
- à la position 8, un caractère ECC.
nées précédent est un nombre impair,
8.2 Groupe résiduel
-
dans les positions 2 à 6, le caractère CRC;
Un groupe résiduel doit comprendre :
-
à la position 7, le caractère résiduel;
- dans les positions 1 à 6, les octets de données restants,
-
s'il y en a; à la position 8, un caractère ECC.
al
m
VI
.- -
E
L
al
U
(U"
'al
O
2
c
a
d
O
O
-0
VI 2
w
m
2
L
B
VI
c
d
O
L c
m O
L
O
a
O O
m
- - --
8765 4321 8765 4321 8765 4321 -PositionduGroupe
EA00 IOODD EDDD ;DDDD 2 1
ERCC I CCCO
2
ERCC I CCCO EA00 (OODD EDDD lDDDD O
EA00 IOODD EDDD IDDDD 4 3
ERCC I CCCO
Parité 4
PPCC I CCCP PAPP I PPPP PPPP I PPPP
EAOO ~OODD EDDD ~DDDD 5 5
ERCC ccco
6
ERCC lCCC0 EAOOlOODD EDDD lDDDD 6
EA00 IOODD EDDD I DDDD 7 7
ERCC I CCCO
EDDDIDDDD 1 8
ERCC ICCCO EAOO'OODD
ERCC CCCO EA00 \OODD EDDD ~DDDD 9
I 3
Groupe Groupe Groupe Poids Piste
binaire no
CRC residue1 de données
- TemDs
NOTE - La ligne des bits correspondant à chaque numéro de piste indiqué sera ensuite codée par groupe (voir
9) et le flux de bits résultant sera ensuite enregistré sur la bande sur la piste correspondante.
chapitre
5
---------------------- Page: 10 ----------------------
IS0 5652-1983 (FI
8.4 Caractères de contrôle comme des multiplets à 9 bits par l’inclusion de leur bit de
P. Les polynômes Mi doivent être formés. Les coeffi-
parité
8.4.1 Caractère ECC cients doivent être les bits dans chaque multiplet de données.
Les coefficients du polynôme Ml doivent être les bits du multi-
Le caractère ECC doit être calculé séparément pour chaque
plet occupant la position 1 du premier groupe de données, ceux
groupe (groupe de données, groupe résiduel et groupe CRC).
du polynôme M2 doivent être les bits du multiplet occupant la
Dans chaque cas, il faut former 7 polynômes Dl à &, dont les
position 2, etc. jusqu’à M, où n est le nombre de multiplets
coefficients sont les 8 bits de chaque octet dans les posi-
à l’intérieur du bloc.
de données
tions 1 à 7. Les coefficients du polynôme D1 doivent être les
bits en position 1, ceux du polynôme D2 doivent être les bits en
la facon
Ces bits doivent être répartis dans les polynômes de
position 2, etc .
suivante :
Le bit de parité à la piste 4 ne doit pas être pris en compte pour
Le bit de la piste est le coefficient de
générer le caractère ECC. Ces bits doivent être attribués aux
1 $
polynômes comme suit :
5 XI
Le bit de la piste est le coefficient de
8 X2
7 fi
4 x3
1 X1
2 x4
8 X*
6 x5
5 x3
3
2 x4
7 x7
9 x5
9 9
6 .@
I
Le caractère CRC auxiliaire doit être obtenu comme suit : un
3 I x7 I
polynôme asymétrique N doit être calculé :
- -
1 1 1
Le caractère ECC doit être obtenu à partir des coefficients du
polynôme E calculé ainsi :
où
E = C (XiDj) (mod G) i=nàl
où
j=làn
i=7à1 H = Ip + x2 + x6 + x4
Toutes les opérations arithmétiques doivent être effectuées
j=là7
(mod 2).
G = Ip+ x3 + x4 + x5 + d
Un polynôme (Ip + x1 + fi + x7 +d) doit être combiné au
Toutes les opérations arithmétiques doivent être effectuées
moyen d’une opération OU exclusif avec N dans les positions
(mod 2). Les bits du caractère ECC sont les coefficients du
de bits correspondants.
polynôme obtenu :
Les coefficients du polynôme obtenu doivent être les bits du
ie coefficient de
Sur la piste
caractère CRC auxiliaire conformément à la répartition sui-
1 XI vante :
2 x4
3 x7
4 P
a I d
51
x5
Un bit P impair doit être introduit dans la piste 4.
8.4.2 Caractère CRC auxiliaire
Le caractère auxiliaire CRC doit être impair. Si le caractère auxi-
Le caractère auxiliaire CRC doit être calculé à partir de tous les liaire CRC obtenu est pair, le bit de la piste 4 doit être inversé
pour obtenir un caractère impair.
bits de données à l’intérieur du bloc enregistré considéré
6
---------------------- Page: 11 ----------------------
IS0 5652-1983 (FI
8.4.4 Caractère résiduel
Le caractère résiduel doit être obtenu à partir du nombre n de
à l‘intérieur du bloc :
multiplets de données
RI = n (mod 7)
R2 = n-I (mod 32)
Avec Rl et R2 exprimés en notation binaire, les bits du
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
