ISO 3601-1:2002

SLOVENSKI STANDARD
SIST ISO 3601-1:2003
01-julij-2003
Fluidni sistemi - Tesnilke O - 1. del: Notranji premeri, preseki, tolerance in merska
identifikacijska oznaka
Fluid power systems -- O-rings -- Part 1: Inside diameters, cross-sections, tolerances
and size identification code
Transmissions hydrauliques et pneumatiques -- Joints toriques -- Partie 1: Diamètres
intérieurs, sections, tolérances et code d'identification dimensionnelle
Ta slovenski standard je istoveten z: ISO 3601-1:2002
ICS:
23.100.60 )LOWULWHVQLODLQ Filters, seals and
RQHVQDåHYDQMHWHNRþLQ contamination of fluids
SIST ISO 3601-1:2003 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 3601-1:2003

---------------------- Page: 2 ----------------------

SIST ISO 3601-1:2003

INTERNATIONAL ISO
STANDARD 3601-1
Third edition
2002-08-01


Fluid power systems — O-rings —
Part 1:
Inside diameters, cross-sections,
tolerances and size identification code
Transmissions hydrauliques et pneumatiques — Joints toriques —
Partie 1: Diamètres intérieurs, sections, tolérances et code d'identification
dimensionnelle




Reference number
ISO 3601-1:2002(E)
©
 ISO 2002

---------------------- Page: 3 ----------------------

SIST ISO 3601-1:2003
ISO 3601-1:2002(E)

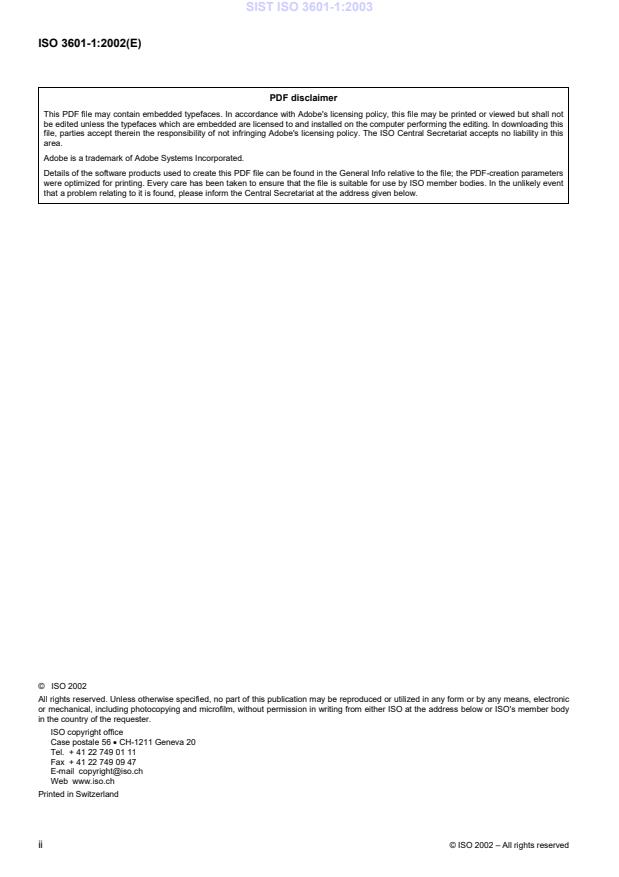

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland

ii © ISO 2002 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 3601-1:2003
ISO 3601-1:2002(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 3601 may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3601-1 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 7, Sealing
devices.
This third edition cancels and replaces the second edition (ISO 3601-1:1988), which has been technically revised.
ISO 3601 consists of the following parts, under the general title Fluid power systems — O-rings:
 Part 1: Inside diameters, cross-sections, tolerances and size identification code
 Part 2: Housing dimensions for general applications
 Part 3: Quality acceptance criteria
 Part 4: Anti-extrusion devices (back-up rings)
 Part 5: Suitability of elastomeric materials for industrial applications
© ISO 2002 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 3601-1:2003
ISO 3601-1:2002(E)

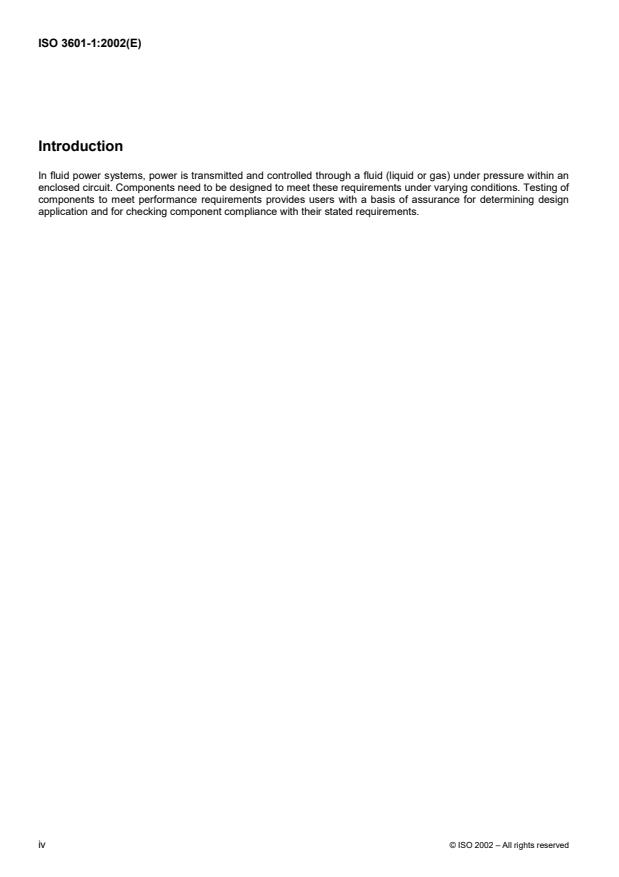

Introduction
In fluid power systems, power is transmitted and controlled through a fluid (liquid or gas) under pressure within an
enclosed circuit. Components need to be designed to meet these requirements under varying conditions. Testing of
components to meet performance requirements provides users with a basis of assurance for determining design
application and for checking component compliance with their stated requirements.
iv © ISO 2002 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 3601-1:2003
INTERNATIONAL STANDARD ISO 3601-1:2002(E)

Fluid power systems — O-rings —
Part 1:
Inside diameters, cross-sections, tolerances and size identification
code
1 Scope
This part of ISO 3601 specifies the inside diameters, cross-sections, tolerances and size identification code for
O-rings used in fluid power systems for general purpose applications (series G), as well as for aerospace and
similar applications (series A).
The dimensions and tolerances specified in this part of ISO 3601 are suitable for any elastomeric material,
provided that suitable tooling is available.
NOTE The tooling most commonly available is based on 70 IRHD NBR shrinkage rates (see ISO 48). For materials that
shrink differently from this standard NBR compound, a special mould can be required to maintain the mean diameters and the
tolerance limits listed.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO 3601. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 3601 are encouraged to investigate the
possibility of applying the most recent additions of the normative documents indicated below. For undated
references, the last edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
1)
ISO 3601-3:— , Fluid power systems — O-rings — Part 3: Quality acceptance criteria
ISO 5598, Fluid power systems and components — Vocabulary
3 Terms and definitions
For the purposes of this part of ISO 3601, the terms and definitions given in ISO 5598 apply.
NOTE Throughout this part of ISO 3601, the term “O-ring” has been adopted, although the correct term is “toroidal sealing
ring”.

1) To be published. (Revision of ISO 3601-3:1987)
© ISO 2002 – All rights reserved 1

---------------------- Page: 7 ----------------------

SIST ISO 3601-1:2003
ISO 3601-1:2002(E)
4 Symbols
The following symbols are used in this part of ISO 3601:
d O-ring inside diameter;
1
d O-ring cross-section diameter.
2
5 Configuration
The shape of the O-ring shall be toroidal, as shown in Figure 1.

Figure 1 — Typical O-ring configuration
6 Inside diameters, d , cross-sections (section diameter), d , and tolerances
1 2
The combination of inside diameters, cross-sections and tolerances shall be chosen from Table 2 for general
purpose applications (series G) or from Table 3 for aerospace and similar applications, where smaller tolerance
limits are recommended (series A).
See note in clause 1.
NOTE Most of the dimensions for the inside diameter were selected from the series of preferred numbers (see ISO 3).
The tolerances for the inside diameters d of series G (Table 2) were calculated using the following formula:
1
0,95
Tolerance d = ± [( d × 0,009) + 0,11]
1 1
The tolerances for the inside diameters d of series A (Table 3) were calculated using the following formula:
1
0,96
Tolerance d = ± [( d × 0,007) + 0,09]
1 1
The calculated results shall be rounded to two places after the comma from 5 to 9 in the third place to the next
higher 1/100 mm and from 1 to 4 in the third place to the next lower 1/100 mm.
2 © ISO 2002 – All rights reserved

---------------------- Page: 8 ----------------------

SIST ISO 3601-1:2003
ISO 3601-1:2002(E)
7 Size identification code
O-rings in accordance with Table 2 or Table
...

NORME ISO
INTERNATIONALE 3601-1
Troisième édition
2002-08-01


Transmissions hydrauliques et
pneumatiques — Joints toriques —
Partie 1:
Diamètres intérieurs, sections, tolérances
et code d'identification dimensionnelle
Fluid power systems — O-rings —
Part 1: Inside diameters, cross-sections, tolerances and size identification
code




Numéro de référence
ISO 3601-1:2002(F)
©
 ISO 2002

---------------------- Page: 1 ----------------------
ISO 3601-1:2002(F)

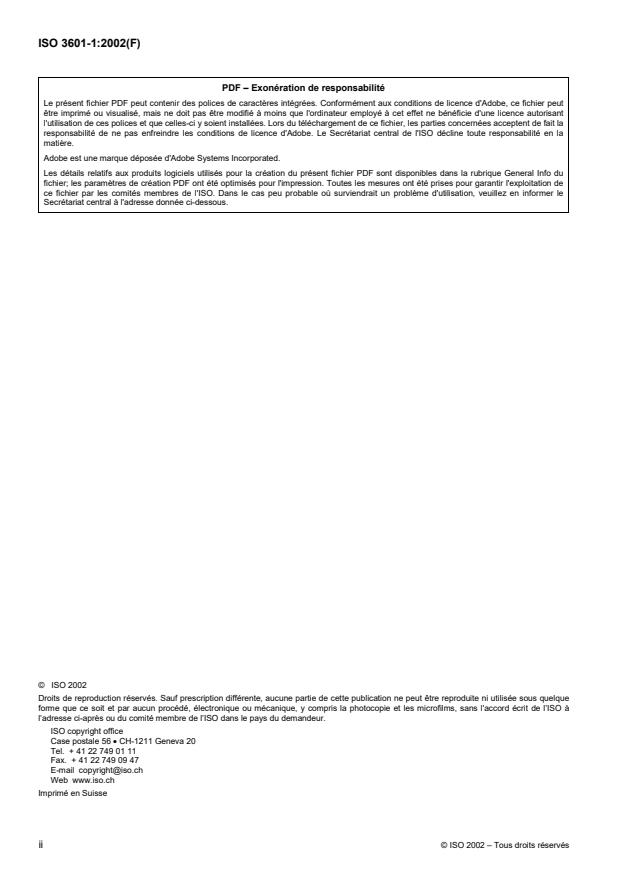

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse

ii © ISO 2002 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3601-1:2002(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments de la présente partie de l'ISO 3601 peuvent faire l'objet
de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas
avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3601-1 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et pneumatiques,
sous-comité SC 7, Dispositifs d'étanchéité.
Cette troisième édition annule et remplace la deuxième édition (ISO 3601:1988), dont elle constitue une révision
technique.
L'ISO 3601 comprend les parties suivantes, présentées sous le titre général Transmissions hydrauliques et
pneumatiques — Joints toriques:
 Partie 1: Diamètres intérieurs, sections, tolérances et code d'identification dimensionnelle
 Partie 2 : Dimensions des logements pour des applications générales
 Partie 3 : Critères de qualité
 Partie 4 : Bagues anti-extrusion
 Partie 5: Matériaux élastomères convenant pour applications industrielles
© ISO 2002 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3601-1:2002(F)

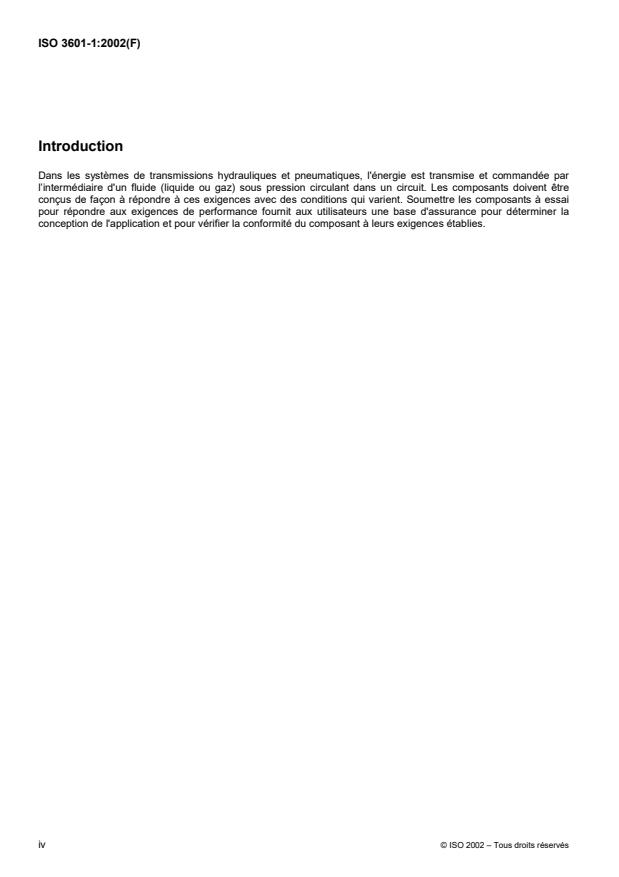

Introduction
Dans les systèmes de transmissions hydrauliques et pneumatiques, l'énergie est transmise et commandée par
l’intermédiaire d'un fluide (liquide ou gaz) sous pression circulant dans un circuit. Les composants doivent être
conçus de façon à répondre à ces exigences avec des conditions qui varient. Soumettre les composants à essai
pour répondre aux exigences de performance fournit aux utilisateurs une base d'assurance pour déterminer la
conception de l'application et pour vérifier la conformité du composant à leurs exigences établies.
iv © ISO 2002 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3601-1:2002(F)

Transmissions hydrauliques et pneumatiques — Joints toriques —
Partie 1:
Diamètres intérieurs, sections, tolérances et code d'identification
dimensionnelle
1 Domaine d'application
La présente partie de l'ISO 3601 spécifie les diamètres intérieurs, les sections, les tolérances et le code
d'identification dimensionnelle pour les joints toriques utilisés dans les transmissions hydrauliques et pneumatiques
pour des applications générales (série G) aussi bien que pour l'aérospatiale et applications similaires (série A).
Les dimensions et tolérances spécifiées dans la présente partie de l'ISO 3601 conviennent à n'importe quel
matériau élastomère pourvu qu'on emploie un outillage convenable.
NOTE L'outillage le plus courant disponible est généralement basé pour un retrait de caoutchouc NBR de dureté 70 DIDC
(voir ISO 48). Pour des matériaux ayant un retrait différent de celui de ce composé NBR normalisé, un moule spécial peut être
nécessaire pour maintenir les diamètres moyens et les tolérances dans les limites données.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de l'ISO 3601. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l'ISO 3601 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
1)
ISO 3601-3:— , Transmissions hydrauliques et pneumatiques — Joints toriques — Partie 3: Critères de qualité
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
3 Termes et définitions
Pour les besoins de la présente partie de l'ISO 3601, les termes et définitions donnés dans l'ISO 5598 s'appliquent.
NOTE Dans tout le texte de la présente partie de l'ISO 3601, le terme «joint torique» a été adopté, bien que le terme exact
soit «joint d'étanchéité toroïdal».

1) À publier. (Révision de l’ISO 3601-3:1987)
© ISO 2002 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 3601-1:2002(F)
4 Symboles
Dans le cadre de la présente partie de l'ISO 3601, les symboles suivants sont utilisés:
d diamètre intérieur du joint torique;
1
d diamètre de section du joint torique.
2
5 Forme
La forme du joint torique doit être toroïdale, comme représenté à la Figure 1.

Figure 1 — Configuration type de joint torique
6 Diamètres intérieurs, d , sections (diamètre de section), d , et tolérances
1 2
Les combinaisons des diamètres intérieurs, des sections et des tolérances doivent être choisies dans le Tableau 2
pour les applications générales (série G) ou dans le Tableau 3 pour des applications aérospatiales ou similaires où
des limites de tolérances plus petites sont recommandées (série A).
Voir la note de l'article 1.
NOTE La plupart des dimensions pour les diamètres intérieurs ont été choisies dans la série des nombres normaux (voir
ISO 3).
Les tolérances pour les diamètres intérieurs d de série G (voir Tableau 2) ont été calculées à partir de la formule
1
suivante:
0,95
Tolérance d = ± [( d × 0,009) + 0,11]
1 1
Les tolérances pour les diamètres intérieurs d de série A (voir Tableau 3) ont été calculées à partir de la formule
1
suivante:
0,96
Tolérance d = ± [( d × 0,007) + 0,09]
1 1
Les résultats calculés ont été arrondis à deux chiffres après la virgule, au centième supérieur pour le troisième
chiffre compris entre 5 et 9 et au centième inférieur pour le troisième chiffre compris entre 1 à 4.
2 © ISO 2002 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 3601-1:2002(F)
7 Code d'identification dimensionnelle
Les joints toriques conformes au Tableau 2 ou au Tableau 3 doivent être désignés par le diamètre intérieur d suivi
1
d
...
