IEC 61246:1994

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Edition 1.1
STANDARD
2002-10
Edition 1:1994 consolidée par l’amendement 1:2002
Edition 1:1994 consolidated with amendment 1:2002
Noyaux d’oxydes magnétiques (noyaux E)
à section rectangulaire et pièces associées –
Dimensions
Magnetic oxide cores (E-cores) of
rectangular cross-section and
associated parts –
Dimensions
Numéro de référence
Reference number
CEI/IEC 61246:1994+A1:2002
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,

respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par (www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus below) for further information.
d’informations.
• Service clients • Customer Service Centre

Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Edition 1.1
STANDARD
2002-10
Edition 1:1994 consolidée par l’amendement 1:2002
Edition 1:1994 consolidated with amendment 1:2002
Noyaux d’oxydes magnétiques (noyaux E)
à section rectangulaire et pièces associées –
Dimensions
Magnetic oxide cores (E-cores) of
rectangular cross-section and
associated parts –
Dimensions
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
L
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

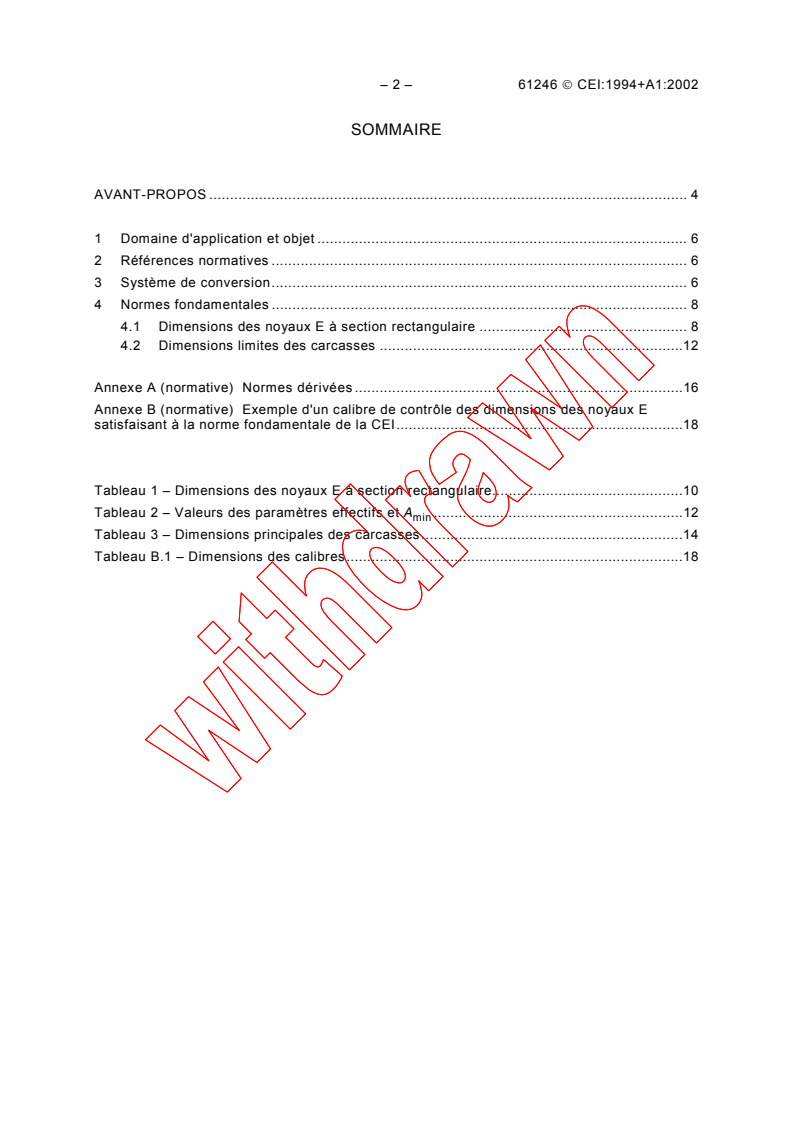

– 2 – 61246  CEI:1994+A1:2002

SOMMAIRE
AVANT-PROPOS . 4

1 Domaine d'application et objet . 6

2 Références normatives . 6

3 Système de conversion. 6

4 Normes fondamentales . 8
4.1 Dimensions des noyaux E à section rectangulaire . 8
4.2 Dimensions limites des carcasses .12
Annexe A (normative) Normes dérivées .16
Annexe B (normative) Exemple d'un calibre de contrôle des dimensions des noyaux E
satisfaisant à la norme fondamentale de la CEI.18
Tableau 1 – Dimensions des noyaux E à section rectangulaire.10
Tableau 2 – Valeurs des paramètres effectifs et A .12
min
Tableau 3 – Dimensions principales des carcasses.14
Tableau B.1 – Dimensions des calibres.18

61246  IEC:1994+A1:2002 – 3 –

CONTENTS
FOREWORD . 5

1 Scope and object . 7

2 Normative references. 7

3 Conversion system . 7

4 Primary standards. 9
4.1 Dimensions of E-cores with rectangular cross-section . 9
4.2 Dimensional limits for coil formers .13
Annex A (normative) Derived standards .17
Annex B (normative) An example of a gauge to check the dimensions of E-cores
meeting the IEC primary standard .19
Table 1 – Dimensions of E-cores with rectangular cross-section .11
Table 2 – Effective parameter and Amin values.13
Table 3 – Main dimensions of coil formers.15
Table B.1 – Gauge dimensions.19

– 4 – 61246  CEI:1994+A1:2002

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
NOYAUX D'OXYDES MAGNÉTIQUES (NOYAUX E)

À SECTION RECTANGULAIRE ET PIÈCES ASSOCIÉES –

DIMENSIONS
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61246 a été établie par le comité d'études 51 de la CEI:
Composants magnétiques et ferrites.
La présente version consolidée de la CEI 61246 est issue de la première édition (1994)
[documents 51(BC)294 et 51(BC)299] et de son amendement 1 (2002) [documents
51/672/FDIS et 51/681/RVD].
Elle porte le numéro d'édition 1.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l’amendement 1.
Les annexes A et B font partie intégrante de cette norme.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61246  IEC:1994+A1:2002 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
MAGNETIC OXIDE CORES (E-CORES) OF

RECTANGULAR CROSS-SECTION AND ASSOCIATED PARTS –

DIMENSIONS
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61246 has been prepared by IEC technical committee 51:
Magnetic components and ferrite materials.
This consolidated version of IEC 61246 is based on the first edition (1994) [documents
51(CO)294 and 51(CO)299] and its amendment 1 (2002) [documents 51/672/FDIS and
51/681/RVD].
It bears the edition number 1.1.

A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annexes A and B form an integral part of this standard.
The committee has decided that the contents of this publication will remain unchanged until
2004. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 61246  CEI:1994+A1:2002

NOYAUX D'OXYDES MAGNÉTIQUES (NOYAUX E)

À SECTION RECTANGULAIRE ET PIÈCES ASSOCIÉES –

DIMENSIONS
1 Domaine d'application et objet

La présente Norme internationale spécifie les dimensions qui revêtent une importance

particulière pour l'interchangeabilité mécanique des noyaux E en oxydes magnétiques à
section rectangulaire, les dimensions des carcasses correspondantes et les valeurs des
paramètres effectifs à utiliser pour les calculs qui s'y rapportent.
NOTE Les noyaux qui font l'objet de la présente norme sont destinés à des applications générales, tant à haute
qu'à basse induction, mais également à des applications particulières telles que les transformateurs d'impulsions. Ils
sont généralement utilisés par paires.
Bien que la présente norme soit principalement rattachée aux noyaux en oxyde magnétique, sa validité pour des
noyaux en poudre de fer ne devra pas être négligée.
Les carcasses de bobinage ne sont pas spécifiées pour les noyaux E plus petits que le E13/4 qui sont aussi
utilisés dans des assemblages CMS.
L'annexe A traite de l'emploi de normes «dérivées» qui spécifient plus en détail les pièces
associées en conformité avec la présente norme.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60205:1966, Calcul des paramètres effectifs des pièces ferromagnétiques
CEI 60367-1:1982, Noyaux pour bobines d'inductance et transformateurs destinés aux
télécommunications – Première partie: Méthodes de mesure
ISO 370:1975, Dimensions tolérancées – Conversion d'inches en millimètres et
réciproquement
3 Système de conversion
3.1 Le système d'origine est le système métrique.
3.2 Les dimensions tolérancées ont été converties par l'application des règles de la méthode
*)
A de la norme ISO 370 .
Aucune règle ne décrit la conversion des valeurs nominales, mais dans les cas où les
dimensions converties sont données en valeur nominale avec une tolérance symétrique, on
indiquera normalement la valeur nominale avec le même nombre de décimales que les
limites.
––––––––––––
*
) En pratique, les dimensions converties seront normalement indiquées avec un maximum de trois décimales.
Les règles de conversion peuvent, toutefois, conduire à plus de trois décimales afin que la perte de tolérance
soit réduite au minimum. En général les utilisateurs de cette norme ont la liberté d'appliquer des dimensions
plus arrondies, cependant cet arrondissage a été introduit lorsqu'il ne risque pas de provoquer que les deux
limites originales en millimètres soient dépassées de plus de 2,5 % de la tolérance (c'est-à-dire la différence
entre les deux limites).
61246  IEC:1994+A1:2002 – 7 –

MAGNETIC OXIDE CORES (E-CORES) OF

RECTANGULAR CROSS-SECTION AND ASSOCIATED PARTS –

DIMENSIONS
1 Scope and object
This International Standard specifies the dimensions that are of importance for mechanical

interchangeability for E-cores with rectangular cross-section made of magnetic oxides, the

dimensions of coil formers to be used with them, and the effective parameter values to be

used in calculations involving them.
NOTE The cores covered by this standard are intended for general applications at both low and high flux
densities, but they also find uses in special applications such as pulse transformers. They are generally used in
pairs.
Whilst the main application of this standard is expected to be for magnetic oxide cores, its validity for iron powder
cores should not be overlooked.
Coil formers are not specified for E-cores smaller than E13/4, which are also used in SMD assemblies.
The use of "derived" standards, which give a more detailed specification of component parts
whilst still permitting compliance with this standard, is discussed in annex A.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60205:1966, Calculation of the effective parameters of magnetic piece parts
IEC 60367-1:1982, Cores for inductors and transformers for telecommunications – Part 1:
Measuring methods
ISO 370:1975, Toleranced dimensions – Conversion from inches into millimetres and vice
versa
3 Conversion system
3.1 The original system is the metric system.

3.2 Toleranced dimensions have been converted by applying the rules of method A of
*
ISO 370 .
No rule is laid down for the conversion of the nominal value, but in cases where the converted
dimensions are given as a nominal dimension with symmetrical tolerance, it is normal practice
to state that nominal value with the same number of decimal places as the limits.
–––––––––––
*
For practical cases, the converted dimensions will normally be given with not more than three decimal places.
The conversion rules may, however, result in more than three decimal places in order to keep the tolerance
loss at a minimum. In general, it is left to the users of this standard to apply further rounding, but such further
rounding has been introduced where it would not cause the two original millimetre limits to be exceeded by
more than 2,5 % of the tolerance (i.e., the difference between the two limits).

– 8 – 61246  CEI:1994+A1:2002

3.3 Les dimensions à une seule limite en millimètres (minimales ou maximales) ont été
converties en appliquant le tableau de conversion approprié de l'ISO 370 et en arrondissant

jusqu'à deux décimales supplémentaires par rapport à la valeur d'origine dans une colonne

donnée correspondant à une dimension particulière.

4 Normes fondamentales
La conformité aux prescriptions ci-dessous assure l'interchangeabilité mécanique des

ensembles complets et des carcasses.

4.1 Dimensions des noyaux E à section rectangulaire
4.1.1 Dimensions principales
Les dimensions principales des noyaux E à section rectangulaire doivent être conformes aux
indications du tableau 1.
NOTE Les dimensions des noyaux peuvent être contrôlées au moyen des calibres; un exemple en est donné en
annexe B. Pour faciliter la production il peut être nécessaire d'utiliser des calibres ayant des dimensions
différentes de celles qui sont indiquées dans l'annexe B, bien qu'aucun allègement des prescriptions relatives aux
dimensions des noyaux du tableau 1 ne soit permis pour autant.
4.1.2 Valeurs des paramètres effectifs et A
min
Les valeurs des paramètres effectifs et A d'une paire de noyaux dont les dimensions sont
min
conformes à 4.1.1 doivent être celles du tableau 2 (voir la CEI 60205 pour la définition de ces
paramètres et leur calcul; et en 17.6 point 3 de la CEI 60367-1, pour la définition de A ).
min
61246  IEC:1994+A1:2002 – 9 –

3.3 Single-limit millimetre dimensions (maximum or minimum) have been converted by
applying the appropriate conversion table of ISO 370, and rounding to two more decimal

places than the original value in a given column relating to a particular dimension.

4 Primary standards
Compliance with the following requirements ensures mechanical interchangeability of

complete assemblies and coil formers.

4.1 Dimensions of E-cores with rectangular cross-section

4.1.1 Main dimensions
The main dimensions of E-cores with rectangular cross-section shall be as given in table 1.
NOTE The dimensions of the cores may be checked by means of gauges, an example of which is given in
annex B. In order to facilitate production it may be necessary to use gauges having dimensions differing from those
given in annex B, although no relaxation of the requirements for the dimensions of the cores given in table 1 is
thereby permitted.
4.1.2 Effective parameter and A values
min
The effective parameter and A values of a pair of cores whose dimensions comply
min
with 4.1.1 shall be as given in table 2 (see IEC 60205, for the definitions of these parameters
and their calculation; and item 3 of 17.6 of IEC 60367-1, for the definition of A ).
min
– 10 – 61246  CEI:1994+A1:2002

Tableau 1 – Dimensions des noyaux E à section rectangulaire
r
r
F(d ) C(w)
E(d )
A(a)
IEC  2418/02
Modèle E5,3/2 E6,3/2 E8,2 E8,8/2 E10/3 E13/4 E16/5 E20/6 E25/7 E32/9 E42/15 E42/20 E55/21 E55/25 E65/27 Unité
max. 5,35 6,30 8,15 9,40 10,20 13,1 16,7 20,8 25,8 32,9 43,0 43,0 56,2 56,2 66,5 mm
A(a)
min. 5,15 6,05 7,85 8,60 9,80 12,2 15,5 19,4 24,3 31,3 41,3 41,3 54,1 54,1 63,8 mm
max. 4,00 3,80 5,80 5,33 7,30 9,5 11,9 14,7 18,3 23,7 30,7 30,7 38,7 38,7 45,7 mm
E(d )
min. 3,80 3,60 5,60 5,07 7,00 8,9 11,3 14,1 17,5 22,7 29,5 29,5 37,5 37,5 44,2 mm
max. 1,40 1,40 2,40 2,02 3,00 3,7 4,7 5,9 7,5 9,5 12,2 12,2 17,2 17,2 20,0 mm
F(d )
min. 1,30 1,30 2,30 1,78 2,88 3,4 4,4 5,5 7,0 8,9 11,7 11,7 16,7 16,7 19,3 mm
max. 2,73 2,90 4,05 4,15 5,00 6,5 8,2 10,2 12,8 16,4 21,2 21,2 27,8 27,8 32,8 mm
B(h )
min. 2,57 2,80 3,95 3,85 4,88 6,3 7,9 9,8 12,3 15,8 20,8 20,8 27,2 27,2 32,2 mm
max. 2,08 2,05 2,95 2,40 3,62 4,8 6,1 7,4 9,2 11,8 15,5 15,5 19,3 19,3 23,0 mm
D(h )
min. 1,92 1,85 2,85 2,03 3,50 4,5 5,7 7,0 8,7 11,2 14,8 14,8 18,5 18,5 22,2 mm
max. 2,00 2,00 2,40 2,02 3,00 3,7 4,7 5,9 7,5 9,5 15,2 20,0 21,0 25,0 27,4 mm
C(w)
min. 1,90 1,90 2,30 1,78 2,88 3,4 4,3 5,4 6,9 8,8 14,7 19,2 20,4 24,2 26,6 mm
r max. 1,0 1,0 1,5 2,0 2,5 2,5 2,5 3,0 3,0
...
