IEC 61246:1994/AMD1:2002

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2002-07
Amendement 1
Noyaux d'oxydes magnétiques (noyaux E)
à section rectangulaire et pièces associées –
Dimensions
Amendment 1
Magnetic oxide cores (E-cores) of rectangular
cross-section and associated parts –
Dimensions
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
C
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

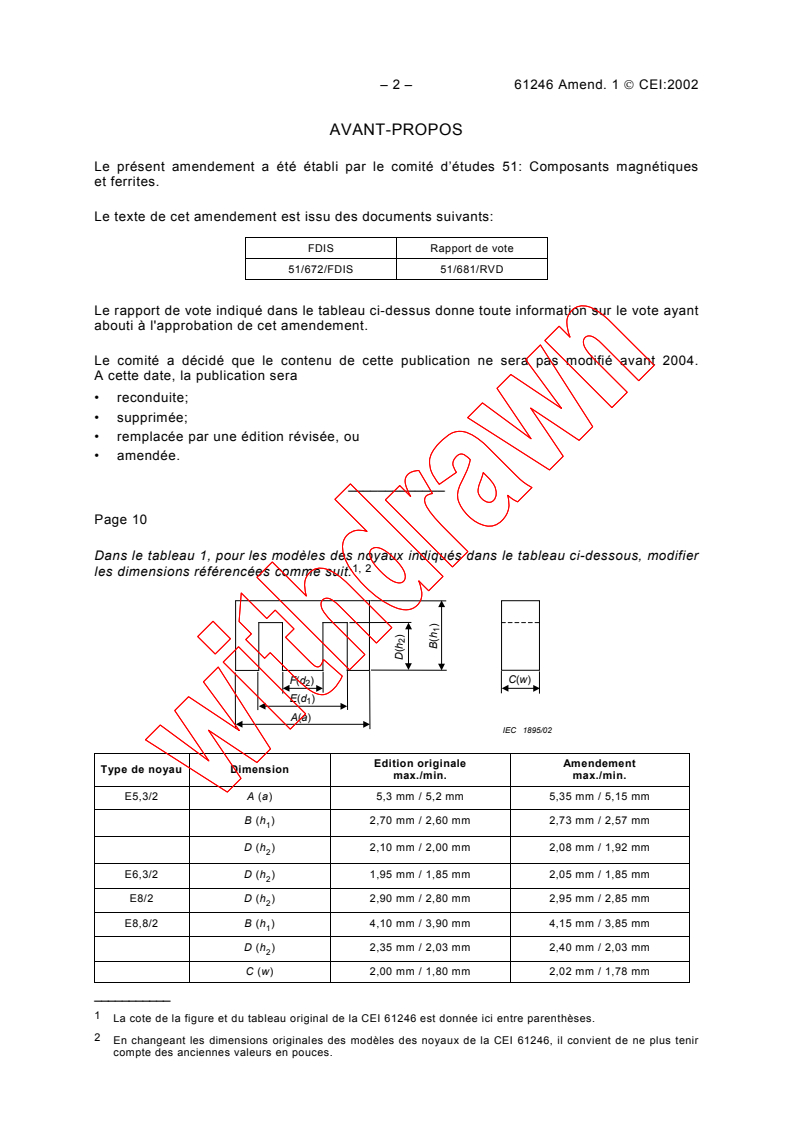

– 2 – 61246 Amend. 1  CEI:2002

AVANT-PROPOS
Le présent amendement a été établi par le comité d’études 51: Composants magnétiques

et ferrites.
Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
51/672/FDIS 51/681/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 10
Dans le tableau 1, pour les modèles des noyaux indiqués dans le tableau ci-dessous, modifier
1, 2
les dimensions référencées comme suit:
C(w)
F(d )
E(d )
A(a)
IEC  1895/02
Edition originale Amendement
Type de noyau Dimension
max./min. max./min.
E5,3/2 A (a) 5,3 mm / 5,2 mm 5,35 mm / 5,15 mm
B (h ) 2,70 mm / 2,60 mm 2,73 mm / 2,57 mm
D (h ) 2,10 mm / 2,00 mm 2,08 mm / 1,92 mm
E6,3/2 D (h ) 1,95 mm / 1,85 mm 2,05 mm / 1,85 mm
E8/2 D (h ) 2,90 mm / 2,80 mm 2,95 mm / 2,85 mm
E8,8/2 B (h ) 4,10 mm / 3,90 mm 4,15 mm / 3,85 mm
D (h ) 2,35 mm / 2,03 mm 2,40 mm / 2,03 mm
C (w) 2,00 mm / 1,80 mm 2,02 mm / 1,78 mm
___________
La cote de la figure et du tableau original de la CEI 61246 est donnée ici entre parenthèses.
En changeant les dimensions originales des modèles des noyaux de la CEI 61246, il convient de ne plus tenir
compte des anciennes valeurs en pouces.
D(h )
B(h )
61246 Amend. 1  IEC:2002 – 3 –

FOREWORD
This amendment has been prepared by
...
