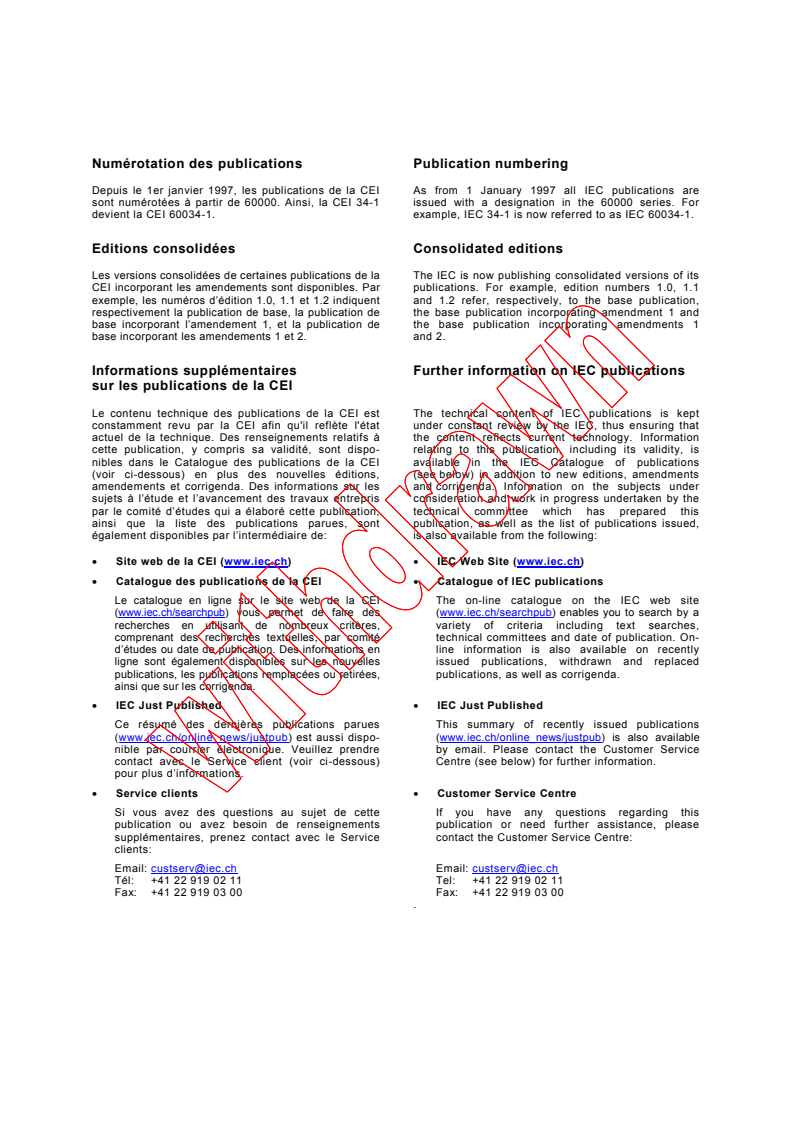

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE
60079-7
Troisième édition
2001-11
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 7:
Sécurité augmentée «e»
 IEC 2001 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
XB
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

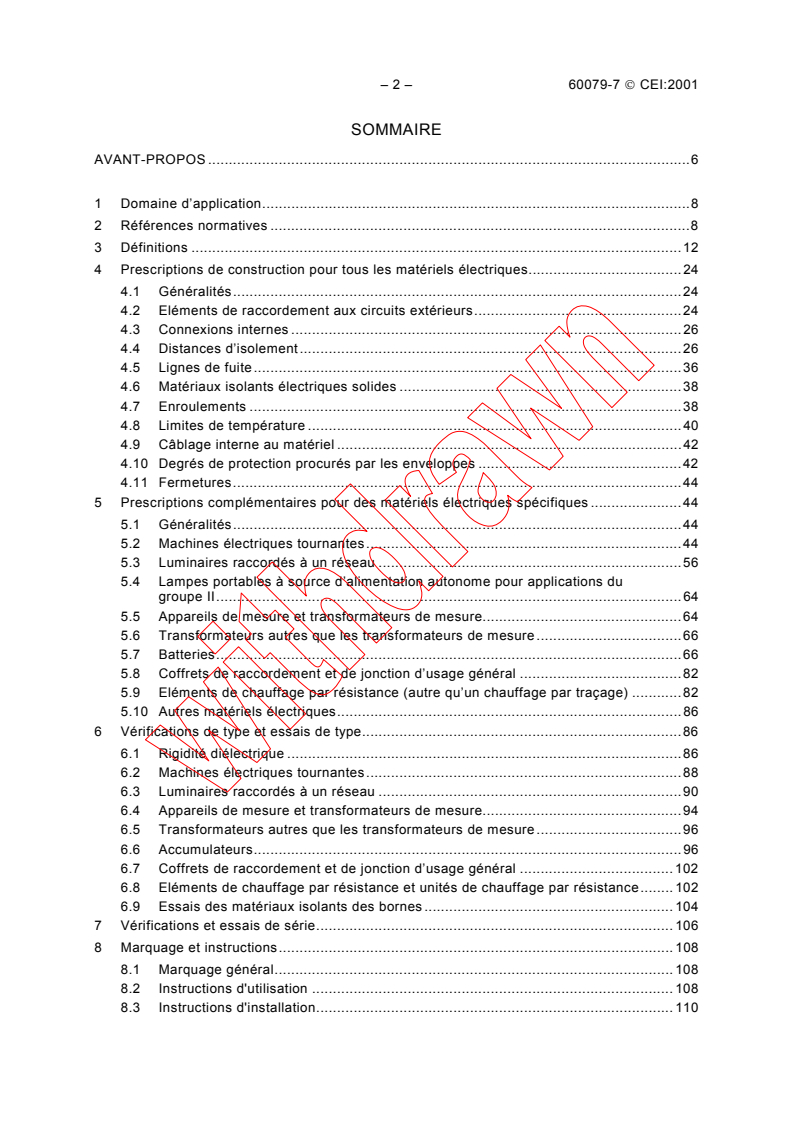

– 2 – 60079-7  CEI:2001

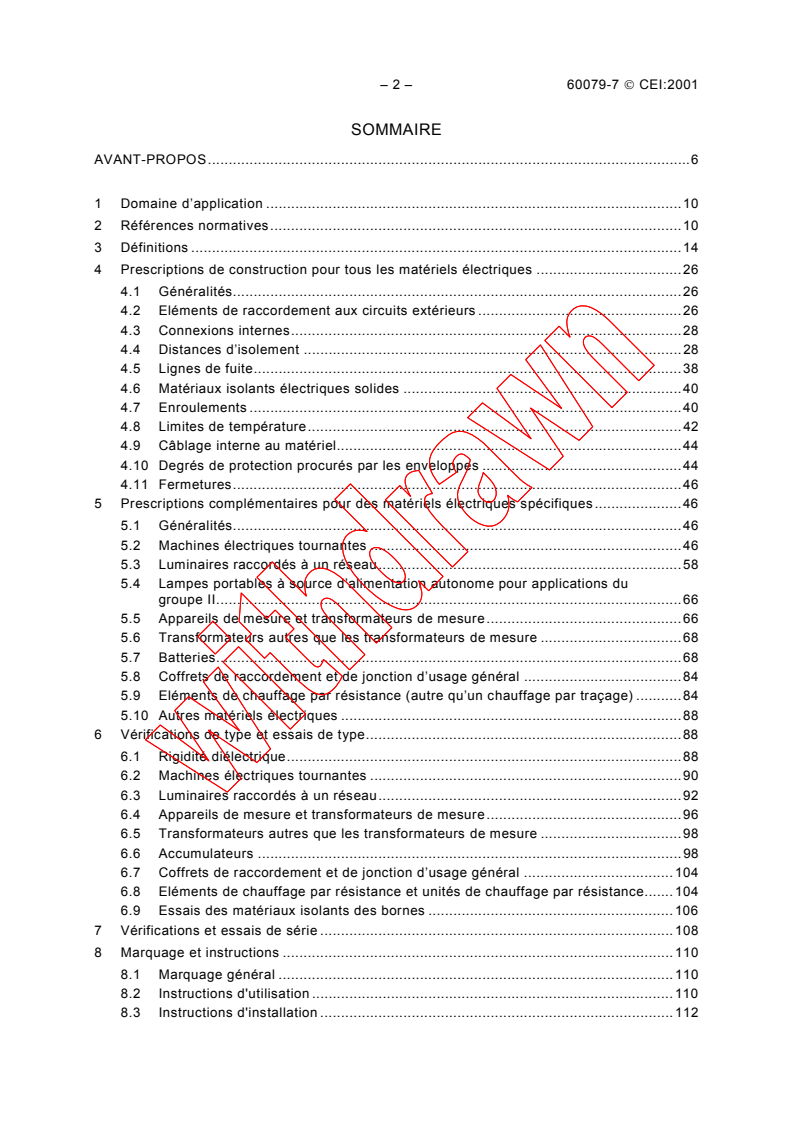

SOMMAIRE
AVANT-PROPOS .6

1 Domaine d’application.8

2 Références normatives .8

3 Définitions .12

4 Prescriptions de construction pour tous les matériels électriques.24

4.1 Généralités.24

4.2 Eléments de raccordement aux circuits extérieurs.24
4.3 Connexions internes .26
4.4 Distances d’isolement.26
4.5 Lignes de fuite.36
4.6 Matériaux isolants électriques solides .38
4.7 Enroulements .38
4.8 Limites de température .40
4.9 Câblage interne au matériel .42
4.10 Degrés de protection procurés par les enveloppes .42
4.11 Fermetures.44
5 Prescriptions complémentaires pour des matériels électriques spécifiques .44
5.1 Généralités.44
5.2 Machines électriques tournantes.44
5.3 Luminaires raccordés à un réseau .56
5.4 Lampes portables à source d’alimentation autonome pour applications du
groupe II.64
5.5 Appareils de mesure et transformateurs de mesure.64
5.6 Transformateurs autres que les transformateurs de mesure.66
5.7 Batteries.66
5.8 Coffrets de raccordement et de jonction d’usage général .82
5.9 Eléments de chauffage par résistance (autre qu’un chauffage par traçage) .82
5.10 Autres matériels électriques.86
6 Vérifications de type et essais de type.86
6.1 Rigidité diélectrique .86
6.2 Machines électriques tournantes.88

6.3 Luminaires raccordés à un réseau .90
6.4 Appareils de mesure et transformateurs de mesure.94
6.5 Transformateurs autres que les transformateurs de mesure.96
6.6 Accumulateurs.96
6.7 Coffrets de raccordement et de jonction d’usage général . 102
6.8 Eléments de chauffage par résistance et unités de chauffage par résistance. 102
6.9 Essais des matériaux isolants des bornes . 104
7 Vérifications et essais de série. 106
8 Marquage et instructions. 108
8.1 Marquage général. 108
8.2 Instructions d'utilisation . 108
8.3 Instructions d'installation. 110

– 4 – 60079-7  CEI:2001
Annexe A (normative) Moteurs à cage − Méthodes d’essais et de calculs. 112

Annexe B (normative) Essais de type pour des constructions particulières d’éléments
de chauffage par résistance ou d’unités de chauffage par résistance . 116

Annexe C (informative) Moteurs à cage − Protection thermique en service. 120

Annexe D (informative) Eléments et unités de chauffage par résistance − Protection

électrique additionnelle. 122

Annexe E (informative) Combinaisons de bornes et de conducteurs pour les boîtiers de

raccordement et de jonction à usage général. 124

Annexe F (informative) Les dimensions des conducteurs en cuivre. 126

Bibliographie . 128
Figure 1 – Parties d’un élément.16
Figure 2 – Détermination des lignes de fuite et distances d’isolement .36
Figure 3 – Valeurs minimales de la durée t des moteurs en fonction du rapport du
E
courant de démarrage I /I .50
A N
Figure 4 – Disposition pour l’essai aux vibrations du luminaire.94
Figure A.1 – Diagramme illustrant la détermination de la durée t . 114
E
Tableau 1 − Lignes de fuite et distance d’isolement .28
Tableau 2 – Résistance au cheminement des matériaux isolants .36
Tableau 3 – Températures limites pour enroulements isolés .42
Tableau 4 – Evaluation des risques potentiels d’étincelles de l’entrefer pour les facteurs
de risque à l’allumage des rotors à cage.48
Tableau 5 – Evaluation des risques potentiels de décharge des enroulements de stator
– Facteurs de risque d’allumage.56
Tableau 6 − Distance minimale entre la lampe et le verre protecteur.58
Tableau 7 – Lignes de fuite et distances d’isolement pour culots de lampe à vis .58
Tableau 8 − Résistance aux effets des courants de court-circuit .64
Tableau 9 – Eléments primaires .78
Tableau 10 – Accumulateurs (éléments secondaires) .78
Tableau 11 − Couple de serrage et couple minimal de retrait .92
Tableau 12 – Valeur pour les essais de décrochage . 106

Tableau F.1 – Sections normalisées des conducteurs en cuivre. 126

– 6 – 60079-7  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 7: Sécurité augmentée «e»

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation internationale de normalisation
composée de tous les comités électrotechniques nationaux (Comités nationaux de la CEI ) La CEI a pour objet
de favoriser la coopération internationale pour toutes les questions de normalisation dans le domaine de
l’électricité et de l’électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d’études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales qui
assurent la liaison avec la CEI participent également à cette préparation. La CEI collabore étroitement avec
l’Organisation internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux
organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d’encourager l’unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de
façon transparente, dans toute la mesure du possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation, et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ces normes.
6) L’attention est attirée sur le fait que certains éléments de la présente norme internationale peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-7 a été établie par le comité d’études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Cette troisième édition annule et remplace la deuxième édition parue en 1990, son
amendement 1 (1991) et l'amendement 2 (1993). Cette troisième édition constitue une révision
technique.
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
31/381/FDIS 31/388/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de la présente norme.
Les annexes A et B font partie intégrante de la présente norme.
Les annexes C, D, E et F sont données uniquement à titre d'information.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 60079-7  CEI:2001
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 7: Sécurité augmentée «e»

1 Domaine d’application
La présente partie de la CEI 60079 indique les prescriptions spécifiques de conception, de

construction, d’essais et de marquage du matériel électrique avec mode de protection
augmentée «e» destiné à être utilisé dans les atmosphères explosives gazeuses. La présente
norme s’applique au matériel électrique ayant une valeur assignée de tension d’alimentation ne
dépassant pas 11 kV en courant alternatif (valeur efficace) ou en courant continu. Des
mesures supplémentaires sont appliquées pour que le matériel ne produise ni arc, ni étincelle,
ni température excessive en fonctionnement normal ou dans des conditions anormales
spécifiées.
Ces prescriptions spécifiques complètent les prescriptions générales de la CEI 60079-0 qui
s’appliquent au mode de protection à sécurité augmentée «e» sauf si elles sont spécifiquement
exclues.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui en est faite, constituent des dispositions valables pour la présente partie de la CEI 60079.
Pour les références datées, les amendements ou révisions ultérieurs de l’une quelconque de
ces publications ne s’appliquent pas. Cependant, les parties prenantes des accords fondés sur
la présente partie de la CEI 60079 sont invitées à rechercher la possibilité d’appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non
datées, la dernière édition du document normatif auquel il est fait référence s’applique. Les
membres de la CEI et de l’ISO possèdent le registre des normes internationales en vigueur à
un moment donné
CEI 60034-1, Machines électriques tournantes – Partie 1: Caractéristiques assignées et
caractéristiques de fonctionnement
CEI 60034-5, Machines électriques tournantes – Partie 5: Degrés de protection procurés par la
conception intégrale des machines électriques tournantes (code IP) – Classification

CEI 60044-6, Transformateurs de mesure – Partie 6: Prescriptions concernant les
transformateurs de courant pour protection pour la réponse en régime transitoire
CEI 60050(426), Vocabulaire Electrotechnique International (VEI) – Chapitre 426: Matériel
électrique pour atmosphère explosives
CEI 60050(486), Vocabulaire Electrotechnique International (VEI) – Chapitre 486: Eléments et
batteries d'accumulateurs
CEI 60061-1, Culots de lampes et douilles ainsi que calibres pour le contrôle de
l’interchangeabilité et de la sécurité – Partie 1: Culots de lampes
CEI 60061-2, Culots de lampe et douilles ainsi que calibres pour le contrôle de
l’interchangeabilité et de la sécurité – Partie 2: Douilles

– 10 – 60079-7  CEI:2001
CEI 60064, Lampes à filament de tungstène pour usage domestique et éclairage général
similaire – Prescriptions de performances

CEI 60068-2-6, Essais d’environnement – Partie 2: Essais – Essai Fc: Vibrations (sinusoïdales)

CEI 60068-2-27:1987, Essais d’environnement – Deuxième partie: Essais – Essai Ea et guide:
Chocs
CEI 60068-2-42, Essais fondamentaux climatiques et de robustesse mécanique – Deuxième
partie: Essais – Essai Kc: Essai à l'anhydride sulfureux pour contacts et connexions

CEI 60079-0:1998, Matériel électrique pour atmosphères explosives gazeuses – Partie 0:
Règles générales
CEI 60079-1, Matériel électrique pour atmosphères explosives gazeuses – Partie 1: Enveloppe
antidéflagrante "d" ( actuellement en anglais seulement)
CEI 60079-4, Matériel électrique pour atmosphères explosives gazeuses – Partie 4: Méthode
d’essai pour la détermination de la température d’inflammation
CEI 60079-11, Matériel électrique pour atmosphères explosives gazeuses – Partie 11: Sécurité
intrinsèque ‘i’
CEI 60079-17, Matériel électrique pour atmosphères explosives gazeuses – Partie 17:
Inspection et entretien des installations électriques dans les emplacements dangereux (autres
que les mines)
CEI 60085, Evaluation et classification thermiques de l’isolation électrique
CEI 60112, Méthode pour déterminer des indices de résistance et de tenue au cheminement
des matériaux isolants solides dans des conditions humides
CEI 60238, Douilles à vis Edison pour lampes
CEI 60317-3:1990, Spécifications pour types particuliers de fils de bobinage – Partie 3: Fil de
section circulaire en cuivre émaillé avec polyester, classe 155
CEI 60317-7:1990, Spécifications pour types particuliers de fils de bobinage – Partie 7: Fil de
section circulaire en cuivre émaillé avec polyamide, classe 220

CEI 60317-8:1990, Spécifications pour types particuliers de fils de bobinage – Partie 8: Fil de
section circulaire en cuivre émaillé avec polyesterimide, classe 180
CEI 60317-13:1990, Spécifications pour types particuliers de fils de bobinage – Partie 13: Fil
de section circulaire en cuivre émaillé avec polyester ou polyesterimide et avec surcouche
polyamide-imide, classe 200
CEI 60364-3, Installations électriques des bâtiments – Troisième partie: Détermination des
caractéristiques générales
CEI 60400, Douilles pour lampes tubulaires à fluorescence et douilles pour starters
___________
Il existe une édition consolidée 1.1 (2000) qui comprend la CEI 60079-0 (1998) ainsi que l'amendement 1
(2000).
– 12 – 60079-7  CEI:2001
CEI 60432-1, Lampes à incandescence – Prescriptions de sécurité – Partie 1: Lampes à
filament de tungstène pour usage domestique et éclairage général similaire

CEI 60529, Degrés de protection procurés par les enveloppes (Code IP)

CEI 60664-1:1992, Coordination de l'isolement des matériels dans les systèmes (réseaux) à
basse tension – Partie 1: Principes, prescriptions et essais

CEI 60947-1, Appareillage à basse tension – Partie 1: Règles générales

CEI 60947-7-1, Appareillage à basse tension – Partie 7: Matériels accessoires – Section 1:
Blocs de jonction pour conducteurs en cuivre
CEI 60999-1, Dispositifs de connexion – Conducteurs électriques en cuivre – Prescriptions de
sécurité pour organes de serrage à vis et sans vis – Partie 1: Prescriptions générales et
2 2
particulières pour les organes de serrage pour les conducteurs de 0,2 mm à 35 mm (inclus)
CEI 60999-2, Dispositifs de connexion – Prescriptions de sécurité pour les organes de serrage
à vis et sans vis pour conducteurs électriques en cuivre – Partie 2: Prescriptions particulières
2 2
pour conducteurs de 35 mm à 300 mm
CEI 61195, Lampes à fluorescence à deux culots – Prescriptions de sécurité
CEI 62086-1, Matériel électrique pour atmosphères explosives gazeuses – Traçage par
résistance électrique – Partie 1: Règles générales et d'essais
3 Définitions
Pour les besoins de la présente partie de la CEI 60079, les définitions et certains termes
utilisés dans la CEI 60079-0 s’appliquent, ainsi que les termes et définitions indiqués ci-après.
Pour les définitions de tout autre terme, en particulier celles d’une nature plus générale, il
convient de se référer à la CEI 60050(426) ou à, une autre partie appropriée du Vocabulaire
électrotechnique international (VEI).
NOTE Lorsque des mots, par exemple «accumulateur», sont indiqués entre parenthèses dans un terme, ils
peuvent être omis lorsqu’il n’y a pas de risque de confusion ou de malentendu.
3.1 éléments et accumulateurs
3.1.1
élément
ensemble d’électrodes et d’électrolytes constituant l’unité de base d’un accumulateur
NOTE Un dessin illustrant les différentes parties d’un élément est donné dans la figure 1. Ce dessin n’a qu’un but
descriptif et il n’est pas prévu pour entraîner de quelconques prescriptions ou une préférence pour une forme
particulière de construction.
3.1.2
élément ou accumulateur primaire
système électrochimique capable de produire de l’énergie électrique par réaction chimique
___________
Il existe une édition consolidée 1.1 (2000) qui comprend la CEI 60664-1 (1992) ainsi que l'amendement 1 (2000).

– 14 – 60079-7  CEI:2001
3.1.3
élément ou accumulateur secondaire

système électrochimique rechargeable électriquement capable d’accumuler l’énergie électrique

et de la restituer par réaction chimique

3.1.4
élément ou accumulateur ouvert

élément secondaire, ou accumulateur, ayant un couvercle muni d’une ouverture par laquelle

peuvent s’échapper les produits gazeux

[VEI 486-01-18 modifiée]
3.1.5
élément ou accumulateur régulé par clapet hermétique
élément ou accumulateur fermé dans des conditions normales mais qui dispose d’un dispositif
qui permet l’échappement du gaz si la pression interne dépasse une valeur prédéterminée.
Normalement, l’élément ne peut pas recevoir de complément d’électrolyte
[VEI 486-01-20 modifiée]
NOTE Cette définition diffère de la définition du VEI 486-01-20, du fait qu’elle s’applique soit à un élément soit à
un accumulateur.
3.1.6
élément ou accumulateur hermétique étanche au gaz
élément ou accumulateur qui reste fermé et ne libère ni gaz ni liquide en fonctionnement dans
les limites de charge ou de température spécifiées par le constructeur
NOTE 1 Ces éléments et accumulateurs peuvent être équipés d’un dispositif de sécurité pour empêcher une
pression interne dangereusement élevée. L’élément ou l’accumulateur ne nécessite aucun complément d’électrolyte
et il est conçu pour fonctionner pendant toute sa durée de vie dans son état hermétique initial.
NOTE 2 La définition ci-dessus est extraite de la CEI 60079-11. Elle diffère de la définition du VEI 486-01-21, du
fait qu’elle s’applique soit à un élément soit à un accumulateur.
3.1.7
batterie (d’accumulateurs)
ensemble de deux éléments ou plus connectés entre eux pour augmenter la tension ou la
capacité
NOTE Lorsque les termes «élément» ou «éléments» sont utilisés, le texte fait référence à des éléments uniques
individuels. Lorsque les termes «accumulateur» ou «accumulateurs» sont utilisés, le texte fait référence à la fois
aux éléments et aux «accumulateurs».

– 16 – 60079-7  CEI:2001
IEC  1807/01
Légende
9 Connexion entre éléments
1 Séparateur
2 Plaque positive 10 Borne
3 Bac de l’élément 11 Passage de borne étanche à l’électrolyte
12 Barrette
4 Niveau d’électrolyte maximum/minimum)
13 Queue de plaque
5 Espace libre
6 Couvercle d’éléments étanches à l’électrolyte 14 Plaque négative
7 Bouchon de remplissage et d’évent 15 Espace de boue
8 Protection par enrobage
Figure 1 – Parties d’un élément

– 18 – 60079-7  CEI:2001
3.1.8
capacité
quantité d’électricité ou de charge électrique qu’une batterie complètement chargée peut

débiter dans des conditions spécifiées

NOTE L’unité SI pour la charge électrique est le coulomb (1 C = 1 As) mais dans la pratique, la capacité d’un

accumulateur s’exprime en ampère-heure (Ah).

3.1.9
tension nominale
(d’un élément ou d’un accumulateur) tension spécifiée par le constructeur

3.1.10
tension maximale en circuit ouvert
(d’un élément ou d’un accumulateur) tension maximale qui peut être atteinte dans des
conditions normales, c’est-à-dire soit d’un élément primaire neuf, soit d’un élément secondaire
juste après une charge complète
NOTE La tension maximale en circuit ouvert pour les éléments acceptables est donnée dans les tableaux 9 et 10.
3.1.11
charge
action de forcer le courant à travers un élément secondaire dans le sens opposé au flux
normal afin d’y restituer l’énergie qui y était accumulée initialement
3.1.12
charge inversée
action de forcer le courant à travers soit un élément primaire soit un élément secondaire dans
le même sens que le flux normal
NOTE Par exemple dans une batterie épuisée.
3.1.13
décharge sévère
événement qui réduit la tension de l’élément en dessous de la tension recommandée par le
constructeur de l’élément ou de la batterie
3.1.14
bac (d'accumulateur)
récipient en matériau inattaquable par l’électrolyte et contenant le bloc de plaques et
l’électrolyte d'un élément
[VEI 486-02-20]
3.1.15
coffre (de batterie)
enceinte contenant la batterie
NOTE Le couvercle fait partie du coffre de la batterie.
3.1.16
bloc de plaques
ensemble de deux faisceaux de plaques de polarité contraire avec leurs séparateurs
[VEI 486-02-15]
3.1.17
cloison
partie intégrante d’un coffre de batterie servant à subdiviser le coffre en compartiments
individuels et à améliorer sa résistance mécanique

– 20 – 60079-7  CEI:2001
3.1.18
séparation isolante
matériau isolant disposé entre des groupes d’éléments pour subdiviser la batterie

3.1.19
connexion entre éléments
conducteur électrique destiné au transport du courant entre éléments

3.2
distance d’isolement
plus courte distance dans l’air entre deux pièces conductrices
3.3
connexions internes
bornes destinées à être connectées en usine dans des conditions bien définies
3.4
connexions externes
bornes destinées à être connectées sur place
3.5
ligne de fuite
plus courte distance le long de la surface d’un matériau isolant électrique entre deux pièces
conductrices
3.6
sécurité augmentée «e»
mode de protection appliqué à un matériel électrique selon lequel des mesures
complémentaires sont appliquées pour fournir une sécurité augmentée contre la possibilité de
températures excessives et l’apparition d’arcs ou d’étincelles en service normal ou dans des
conditions anormales spécifiées
NOTE 1 Ce mode de protection est caractérisé par «e». Les «mesures complémentaires» sont celles requises
pour assurer la conformité à la présente norme.
NOTE 2 Les matériels qui produisent des arcs ou des étincelles en service normal sont exclus par cette définition.
3.7
courant initial de démarrage I
A
valeur efficace la plus élevée du courant absorbé par un moteur à courant alternatif au repos
ou par un électro-aimant à courant alternatif dont l’armature est bloquée dans la position
donnant l’entrefer maximal lorsqu’il est alimenté à sa tension et à sa fréquence assignées

NOTE Les phénomènes transitoires ne sont pas pris en compte.
3.8
température limite
température maximale admissible pour un matériel ou des parties de matériel, égale à la plus
basse des deux températures déterminées par:
a) le risque d’inflammation de l’atmosphère explosive gazeuse;
b) la stabilité thermique des matériaux mis en œuvre.
NOTE Cette température peut être la température maximale de surface (voir ensemble 3.8 et l’article 5 de la
CEI 60079-0) ou une valeur plus faible (voir 4.8).
3.9
service normal, moteurs
fonctionnement continu aux valeurs de la plaque signalétique (ou ensemble des valeurs
assignées), y compris les conditions de démarrage

– 22 – 60079-7  CEI:2001
3.10
courant dynamique assigné I
dyn
valeur de crête du courant que peut supporter un matériel électrique sans être endommagé par

les effets électrodynamiques
3.11
courant de court-circuit thermique assigné I
th
valeur efficace du courant nécessaire pour porter en 1 s le conducteur qu’il traverse à une

température ne dépassant pas la valeur limite, sa température initiale étant celle qui est
atteinte au régime assigné et à la température ambiante maximale

3.12
tension assignée
valeur de la tension assignée par le constructeur à un composant, dispositif ou équipement et
qui sert de référence aux caractéristiques de fonctionnement et de performance
3.13
éléments de chauffage par résistance et unités de chauffage par résistance
3.13.1
élément de chauffage par résistance
partie d’une unité de chauffage par résistance, comprenant une ou plusieurs résistances
chauffantes, essentiellement constituées de conducteurs métalliques ou d’une substance
électriquement conductrice, convenablement isolée et protégée
3.13.2
unité de chauffage par résistance
appareil constitué d’un ou de plusieurs éléments de chauffage par résistance associés avec
tous les dispositifs nécessaires pour assurer que la température limite n’est pas dépassée
NOTE Il n’est pas imposé que les dispositifs nécessaires pour assurer que la température limite n’est pas
dépassée soient du mode de protection «e» ou d’un quelconque autre mode de protection, lorsqu’ils sont placés à
l’extérieur de l’emplacement dangereux.
3.13.3
corps de chauffe
équipement auquel est appliqué un élément ou une unité de chauffage par résistance
3.13.4
propriété auto-limitante
propriété d’un élément de chauffage par résistance telle que la puissance thermique à sa
tension assignée décroît, alors que la température de son environnement croît, jusqu'à ce que

l’élément atteigne une température à laquelle sa puissance thermique est réduite à une valeur
à laquelle la température ne croît plus
NOTE La température de la surface de l’élément est alors pratiquement égale à celle de son environnement.
3.13.5
conception auto-stabilisante
réalisation dans laquelle la température de l’élément ou de l’unité de chauffage par résistance
se stabilise, du fait de la conception et de l’utilisation, en dessous de la température limite,
dans les conditions les plus défavorables, sans système de protection limitant la température
3.14
courant de court-circuit I
sc
valeur efficace maximale du courant de court-circuit auquel le matériel peut être soumis en
service
NOTE Cette valeur maximale est donnée dans la documentation selon 23.2 de la CEI 60079-0.

– 24 – 60079-7  CEI:2001
3.15
rapport du courant de démarrage I /I
A N
rapport du courant initial de démarrage I et du courant assigné I
A N
3.16
durée t
E
temps nécessaire pour qu’un enroulement d’induit alimenté en courant alternatif atteigne, sous

son courant initial de démarrage I , la température limite en partant de la température
A
d’équilibre au régime assigné et à la température ambiante maximale (voir figure A.1)

3.17
chauffage par trace
utilisation de câbles, atténuateurs, panneaux et composants supports d’éléments chauffants,
appliqués extérieurement et utilisés pour faire monter ou maintenir la température du contenu
dans des tuyauteries, des réservoirs et leurs équipements associés
3.18
tension locale (identique à 1.3.5 de la CEI 60664-1)
valeur efficace la plus élevée de la tension en courant alternatif ou continu qui peut apparaître
à travers n’importe quelle isolation, lorsqu'un matériel est alimenté sous tension
NOTE 1 Les surtensions transitoires sont négligées.
NOTE 2 Il est tenu compte à la fois des conditions à vide et des conditions de fonctionnement normal .
4 Prescriptions de construction pour tous les matériels électriques
4.1 Généralités
Les prescriptions du présent article sont applicables, sauf indication contraire à l’article 5, à
tous les matériels électriques avec mode de protection «e». Ces prescriptions complètent les
prescriptions générales de la CEI 60079-0 et sont elles-mêmes complétées pour certains
matériels électriques par les prescriptions complémentaires de l’article 5.
4.2 Eléments de raccordement aux circuits extérieurs
Les éléments de raccordement aux circuits extérieurs doivent être largement dimensionnés
pour permettre le raccordement efficace de conducteurs de section au moins égale à celle qui
correspond au courant assigné du matériel électrique.
Le nombre et les tailles des conducteurs qui peuvent être raccordés sans danger aux éléments
de raccordement doivent être spécifiés dans les documents descriptifs selon 23.2 de la CEI
60079-0.
NOTE 1 L’attention est attirée sur l’emploi de fil d’aluminium en raison de difficultés associées au contrôle de la
distance d’isolement et de la ligne de fuite critiques avec l’application de matériaux antioxydants. Le fil d’aluminium
peut être raccordé aux éléments de raccordement externes au moyen de connexions à viroles bimétalliques
appropriées assurant une connexion cuivre à l'élément de raccordement
Les éléments de raccordement doivent faire l’objet des essais des matériaux isolants de
l’élément de raccordement de 6.9.
Ces éléments de raccordement doivent
a) être fixés sur leur support sans possibilité d’auto-desserrage,
b) être réalisés de sorte que les conducteurs ne puissent pas s’échapper des logements qui
leur sont destinés pendant le serrage de l’élément de raccordement,

– 26 – 60079-7  CEI:2001
c) être tels que le contact soit assuré sans dommage aux conducteurs, ce qui amènerait des

altérations compromettant les capacités des conducteurs à remplir leur fonction même s’il

s’agit de conducteurs à brins multiples utilisés dans des éléments de raccordement prévus

pour le serrage direct des conducteurs.

NOTE 2 L’utilisation d’extrémités de câbles serties n’est pas interdite, à condition que les prescriptions a), b) et c)

soient respectées.
En particulier, les éléments de raccordement ne doivent pas

– avoir des arêtes coupantes qui pourraient endommager les conducteurs,

– être capables de tourner, de se tordre ou de se déformer de façon permanente lors du

serrage normal, qui doit être défini par le constructeur du matériel et qui ne doit pas être

inférieur à celui spécifié dans la CEI 60947-7-1, la CEI 60999-1 ou la CEI 60999-2, le cas
échéant,
– être fabriqués en aluminium.
Les éléments de raccordement doivent être tels que le contact qu’ils assurent ne soit
pratiquement pas altéré par les variations de température en service normal. La pression de
contact ne doit pas être transmise par l’intermédiaire d’un matériau isolant.
Les éléments de raccordement qui sont destinés au raccordement de conducteurs à multi-brins
doivent comporter un élément élastique intermédiaire. Les éléments de raccordement pour
conducteurs de section allant jusqu'à 4 mm² (12 AWG) doivent aussi permettre le
raccordement efficace de conducteurs d’au moins deux tailles de fil ISO inférieures.
NOTE 3 Des précautions spéciales peuvent être nécessaires pour se prémunir contre les chocs et les vibrations.
NOTE 4 Des précautions spéciales contre la corrosion électrolytique sont à considérer.
NOTE 5 Des précautions spéciales contre la corrosion sont à considérer lorsque des matériaux ferreux sont utilisés.
4.3 Connexions internes
Les connexions à l’intérieur des matériels électriques et faisant partie intégrante de ce
matériel, ne doivent pas être soumises à des contraintes mécaniques indues. Seuls les
procédés suivants sont autorisés pour le raccordement des conducteurs:
a) fermetures vissées avec moyens de blocage;
b) sertissage;
c) soudage à l'étain, à condition que les conducteurs ne soient pas soutenus par la connexion
soudée;
d) brasage;
e) soudage, et
f) tout moyen de connexion conforme aux prescriptions de 4.2.
NOTE Des précautions spéciales contre la corrosion électrolytique sont à considérer.
Des connexions qui sont des éléments de raccordement doivent faire l’objet des essais du
matériau isolant de l’élément de raccordement de 6.9.
4.4 Distances d’isolement
Les distances d’isolement entre des pièces conductrices nues portées à des potentiels
différents doivent être conformes au tableau 1 avec une valeur minimale de 3 mm pour les
connexions externes.
Les espacements aux éléments de raccordement doivent être évalués avec la taille du
conducteur qui produit la plus faible distance d’isolement.
NOTE Pour les prescriptions relatives aux lampes à culots à vis, voir 5.3.3.1.4.

– 28 – 60079-7  CEI:2001
Les distances d’isolement doivent être déterminées en fonction de la tension locale. Lorsque le
matériel est prévu pour plus d’une tension assignée ou pour une gamme de tensions

assignées, la valeur de la tension locale doit être basée sur la valeur de tension assignée la

plus élevée. Pour la détermination des distances d’isolement, les exemples 1 à 11 (compris) de

la figure 2 illustrent les caractéristiques à prendre en compte et les distances d’isolement

appropriées.
Tableau 1 – Lignes de fuite et distance d’isolement

Ligne de fuite minimale
Tension
Distance d’isolement
(voir note 1)
mm
minimale
U c.a. ou c.c.
eff.
Groupe de matériau
mm
V
I II IIIa
10 (voir note 3) 1,6 1,6 1,6 1,6
12,5 1,6 1,6 1,6 1,6
16 1,6 1,6 1,6 1,6
20 1,6 1,6 1,6 1,6
25 1,7 1,7 1,7 1,7
32 1,8 1,8 1,8 1,8
40 1,9 2,4 3,0 1,9
50 2,1 2,6 3,4 2,1
63 2,1 2,6 3,4 2,1
80 2,2 2,8 3,6 2,2
100 2,4 3,0 3,8 2,4
125 2,5 3,2 4 2,5
160 3,2 4 5 3,2
200 4,0 5,0 6,3 4,0
250 5 6,3 8 5
320 6,3 8,0 10,0 6,0
400 8 10 12,5 6
500 10,0 12,5 16,0 8,0
630 12,0 16,0 20,0 10
800 16,0 20,0 25,0 12
1 000 20 25 32 14
1 250 22 26 32 18
1 600 23 27 32 20
2 000 25 28 32 23
2 500 32 36 40 29
3 200 40 45 50 36
4 000 50 56 63 44
5 000 63 71 80 50
6 300 80 90 100 60
8 000 100 110 125 80
10 000 125 140 160 100
NOTE 1 Les tensions indiquées viennent de la CEI 60664-1. La tension locale peut dépasser de 10 % le niveau
de tension donné dans le tableau, sur la base de la rationalisation des tensions d’alimentation données au
tableau 3b de la CEI 60664-1.
NOTE 2 Les valeurs des lignes de fuite et des distances d’isolement présentées sont basées sur une tolérance
d’alimentation maximale de ± 10 %.
NOTE 3 A 10 V et moins, la valeur de CTI n’est pas pertinente et des matériaux non conformes à la
prescription pour le groupe IIIa de matériaux peuvent être acceptables.

– 30 – 60079-7  CEI:2001
NOTE Ces exemples sont identiques à ceux donnés dans la CEI 60664-1.

Exemple 1
IEC  1808/01
Condition: Ce chemin de ligne de fuite comprend une Règle: La ligne de fuite et la distance d’isolement

rainure à flancs parallèles ou convergents, de profondeur sont mesurées en ligne droite au-dessus de la

quelconque et de largeur inférieure à X mm. rainure, comme indiqué ci-dessus.

Exemple 2
IEC  1809/01
Condition: Ce chemin de ligne de fuite comprend une Règle: La distance d’isolement est la distance en
rainure à flancs parallèles, de profondeur quelconque et ligne droite. Le chemin de la ligne de fuite longe le
de largeur égale ou supérieure à X mm. profil de la rainure.
Exemple 3
IEC  1810/01
Condition: Ce chemin de ligne de fuite comprend une Règle: La distance d’isolement est la distance en
rainure en V dont la largeur est supérieure à X mm. ligne droite. Le chemin de la ligne de fuite longe le
profil de la rainure, mais «court-circuite» le bas de
la rainure par un tronçon de X mm.
Exemple 4
IEC  1811/01
Condition: Ce chemin de ligne de fuite comprend une Règle: La distance d’isolement est le chemin dans
nervure. l’air le plus court par-dessus le sommet de la
nervure. Le chemin de la ligne de fuite longe le
profil de la nervure.
1 Distance d’isolement 2 Ligne de fuite

– 32 – 60079-7  CEI:2001
Exemple 5
IEC  1812/01
Condition: Ce chemin de ligne de fuite comprend deux Règle: Le chemin de la ligne de fuite et de la

parties non collées avec des rainures de largeur distance d’isolement est la distance en ligne droite
inférieure à X mm de chaque côté. indiquée ci-dessus.

Exemple 6
IEC  1813/01
Condition: Ce chemin de ligne de fuite comprend deux Règle: La distance d’isolement est la distance en
parties non collées avec des rainures de largeur égale ou ligne droite. Le chemin de la ligne de fuite longe le
supérieure à X mm de chaque côté. profil des rainures.
Exemple 7
IEC  1814/01
Condition: Ce chemin de ligne de fuite comprend deux Règle: Les chemins de la distance d’isolement et
parties non collées avec, d’un côté une rainure de largeur de la ligne de fuite sont ceux indiqués ci-dessus.
inférieure à X mm et, de l’autre côté, une rainure de
largeur égale ou supérieure à X mm.
Exemple 8
IEC  1815/01
Condition: La ligne de fuite à travers le joint non collé est Règle: La distance d’isolement est le chemin dans
inférieure à la ligne de fuite par dessus la barrière. l’air le plus court par dessus le sommet de la
barrière.
1 Distance d’isolement 2 Ligne de fuite

– 34 – 60079-7  CEI:2001
Exemple 9
X
≥
≥X
IEC  1816/01
Distance suffisante entre tête de vis et paroi
du logement pour être prise en compte.
Exemple 10
IEC  1817/01
Distance trop faible entre tête de vis et paroi du
logement pour être prise en compte
La mesure de la ligne de fuite s’effectue de la
vis à la paroi quand la distance est égale à X
mm.
1 Distance d’isolement 2 Ligne de fuite
=X
=
X
– 36 – 60079-7  CEI:2001
Exemple 11
≥X ≥X
IEC  1817/01
Distance d’isolement d + D
Ligne de fuite d + D
C – partie conductrice interposée entre

le chemin d'isolation et les conducteurs

1 Distance d’isolement 2 Ligne de fuite
Figure 2 – Détermination des lignes de fuite et distances d’isolement
4.5 Lignes de fuite
4.5.1 Les valeurs de lignes de fuite prescrites dépendent de la tension locale, la résistance
au cheminement du matériau isolant électrique et du profil de la surface de ce matériau.
Le tableau 2 indique le groupement des matériaux isolants en fonction de l’indice de résis
...

NORME CEI
INTERNATIONALE IEC
60079-7
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-11
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 7:
Sécurité augmentée «e»
Electrical apparatus for explosive
gas atmospheres –
Part 7:
Increased safety "e"
Numéro de référence
Reference number
CEI/IEC 60079-7:2001
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60079-7
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-11
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 7:
Sécurité augmentée «e»
Electrical apparatus for explosive
gas atmospheres –
Part 7:
Increased safety "e"
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
XB
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60079-7  CEI:2001
SOMMAIRE
AVANT-PROPOS.6

1 Domaine d’application.10

2 Références normatives.10

3 Définitions.14

4 Prescriptions de construction pour tous les matériels électriques .26

4.1 Généralités.26

4.2 Eléments de raccordement aux circuits extérieurs .26
4.3 Connexions internes.28
4.4 Distances d’isolement.28
4.5 Lignes de fuite.38
4.6 Matériaux isolants électriques solides .40
4.7 Enroulements.40
4.8 Limites de température.42
4.9 Câblage interne au matériel.44
4.10 Degrés de protection procurés par les enveloppes .44
4.11 Fermetures.46
5 Prescriptions complémentaires pour des matériels électriques spécifiques.46
5.1 Généralités.46
5.2 Machines électriques tournantes.46
5.3 Luminaires raccordés à un réseau.58
5.4 Lampes portables à source d’alimentation autonome pour applications du
groupe II.66
5.5 Appareils de mesure et transformateurs de mesure.66
5.6 Transformateurs autres que les transformateurs de mesure .68
5.7 Batteries.68
5.8 Coffrets de raccordement et de jonction d’usage général .84
5.9 Eléments de chauffage par résistance (autre qu’un chauffage par traçage) .84
5.10 Autres matériels électriques.88
6 Vérifications de type et essais de type.88
6.1 Rigidité diélectrique.88
6.2 Machines électriques tournantes.90

6.3 Luminaires raccordés à un réseau.92
6.4 Appareils de mesure et transformateurs de mesure.96
6.5 Transformateurs autres que les transformateurs de mesure .98
6.6 Accumulateurs.98
6.7 Coffrets de raccordement et de jonction d’usage général .104
6.8 Eléments de chauffage par résistance et unités de chauffage par résistance.104
6.9 Essais des matériaux isolants des bornes .106
7 Vérifications et essais de série .108
8 Marquage et instructions .110
8.1 Marquage général.110
8.2 Instructions d'utilisation.110
8.3 Instructions d'installation .112

60079-7  IEC:2001 – 3 –

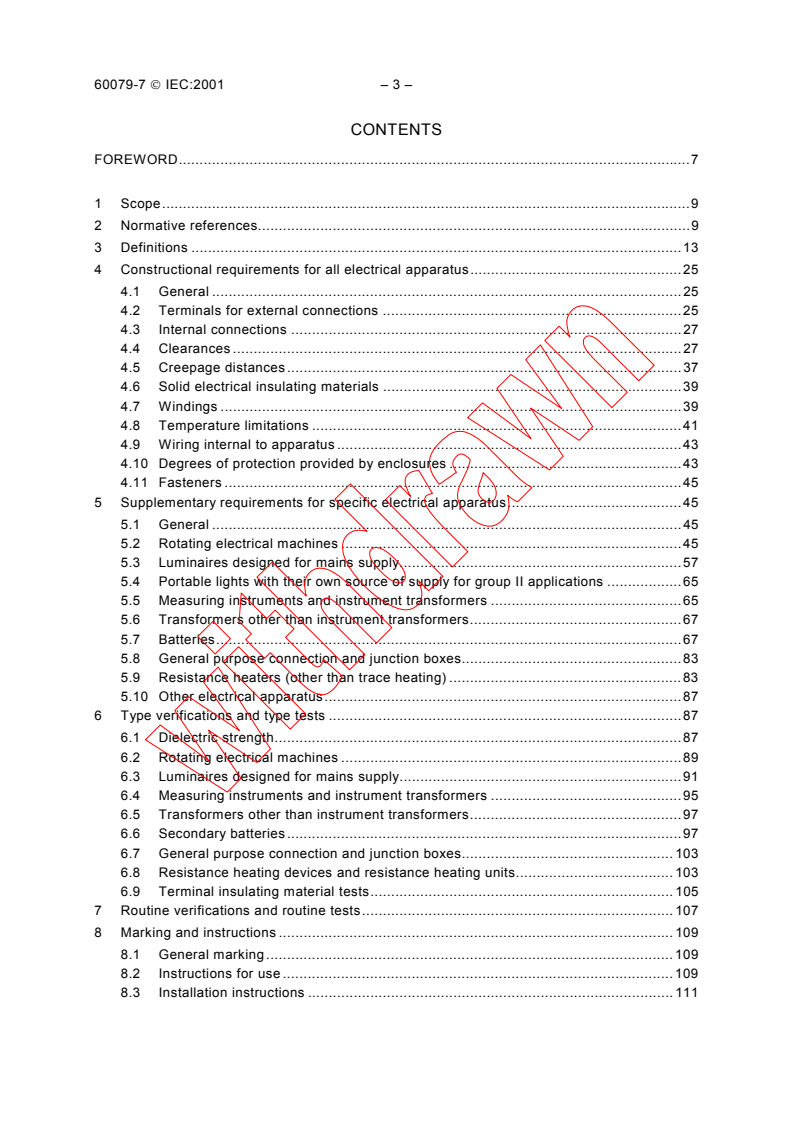

CONTENTS
FOREWORD.7

1 Scope.11

2 Normative references.11

3 Definitions.15

4 Constructional requirements for all electrical apparatus.27

4.1 General.27

4.2 Terminals for external connections .27
4.3 Internal connections.29
4.4 Clearances.29
4.5 Creepage distances.39
4.6 Solid electrical insulating materials.41
4.7 Windings.41
4.8 Temperature limitations.43
4.9 Wiring internal to apparatus.45
4.10 Degrees of protection provided by enclosures .45
4.11 Fasteners.47
5 Supplementary requirements for specific electrical apparatus.47
5.1 General.47
5.2 Rotating electrical machines.47
5.3 Luminaires designed for mains supply.59
5.4 Portable lights with their own source of supply for group II applications.67
5.5 Measuring instruments and instrument transformers.67
5.6 Transformers other than instrument transformers .69
5.7 Batteries.69
5.8 General purpose connection and junction boxes.85
5.9 Resistance heaters (other than trace heating) .85
5.10 Other electrical apparatus.89
6 Type verifications and type tests .89
6.1 Dielectric strength.89
6.2 Rotating electrical machines.91
6.3 Luminaires designed for mains supply.93

6.4 Measuring instruments and instrument transformers.97
6.5 Transformers other than instrument transformers .99
6.6 Secondary batteries.99
6.7 General purpose connection and junction boxes.105
6.8 Resistance heating devices and resistance heating units .105
6.9 Terminal insulating material tests .107
7 Routine verifications and routine tests .109
8 Marking and instructions.111
8.1 General marking.111
8.2 Instructions for use.111
8.3 Installation instructions.113

– 4 – 60079-7  CEI:2001
Annexe A (normative) Moteurs à cage − Méthodes d’essais et de calculs .114

Annexe B (normative) Essais de type pour des constructions particulières d’éléments
de chauffage par résistance ou d’unités de chauffage par résistance.118

Annexe C (informative) Moteurs à cage − Protection thermique en service .122

Annexe D (informative) Eléments et unités de chauffage par résistance − Protection

électrique additionnelle .124

Annexe E (informative) Combinaisons de bornes et de conducteurs pour les boîtiers

de raccordement et de jonction à usage général .126

Annexe F (informative) Les dimensions des conducteurs en cuivre.128

Bibliographie.130

Figure 1 – Parties d’un élément .18
Figure 2 – Détermination des lignes de fuite et distances d’isolement.38
Figure 3 – Valeurs minimales de la durée t des moteurs en fonction du rapport du
E
courant de démarrage I /I .52
A N
Figure 4 – Disposition pour l’essai aux vibrations du luminaire.96
Figure A.1 – Diagramme illustrant la détermination de la durée t .116
E
Tableau 1 − Lignes de fuite et distance d’isolement .30
Tableau 2 – Résistance au cheminement des matériaux isolants .38
Tableau 3 – Températures limites pour enroulements isolés .44
Tableau 4 – Evaluation des risques potentiels d’étincelles de l’entrefer pour les
facteurs de risque à l’allumage des rotors à cage .50
Tableau 5 – Evaluation des risques potentiels de décharge des enroulements de stator
– Facteurs de risque d’allumage .58
Tableau 6 − Distance minimale entre la lampe et le verre protecteur.60
Tableau 7 – Lignes de fuite et distances d’isolement pour culots de lampe à vis.60
Tableau 8 − Résistance aux effets des courants de court-circuit .66
Tableau 9 – Eléments primaires.80
Tableau 10 – Accumulateurs (éléments secondaires) .80
Tableau 11 − Couple de serrage et couple minimal de retrait .94
Tableau 12 – Valeur pour les essais de décrochage .108

Tableau F.1 – Sections normalisées des conducteurs en cuivre.128

60079-7  IEC:2001 – 5 –
Annex A (normative) Cage motors − Methods of test and of calculation .115

Annex B (normative) Type tests for specific forms of resistance heating devices or
resistance heating units .119

Annex C (informative) Cage motors – Thermal protection in service.123

Annex D (informative) Resistance heating devices and units – Additional electrical

protection .125

Annex E (informative) Combinations of terminals and conductors for general purpose

connection and junction boxes .127

Annex F (informative) Dimensions of copper conductors .129

Bibliography.131

Figure 1 – Parts of a cell.19
Figure 2 – Determination of creepage distances and clearances.39
Figure 3 – Minimum values of the time t of motors in relation to the starting current
E
ratio I /I .53
A N
Figure 4 – Arrangement for the luminaire vibration test .97
Figure A.1 – Diagram illustrating the determination of time t .117
E
Table 1 – Creepage distances and clearances .31
Table 2 – Tracking resistance of insulating materials .39
Table 3 – Limiting temperatures for insulated windings .45
Table 4 – Potential air gap sparking risk assessment for cage rotor ignition risk factors.51
Table 5 – Potential stator winding discharge risk assessment – Ignition risk factors.59
Table 6 − Minimum distance between lamp and protective cover .61
Table 7 – Creepage distances and clearances for screw lamp caps .61
Table 8 − Resistance to the effect of short-circuit currents.67
Table 9 – Primary cells .81
Table 10 – Secondary cells.81
Table 11 − Insertion torque and minimum removal torque .95
Table 12 – Value for pullout tests.109
Table F.1 – Standard cross-sections of copper conductors .129

– 6 – 60079-7  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 7: Sécurité augmentée «e»

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation internationale de normalisation
composée de tous les comités électrotechniques nationaux (Comités nationaux de la CEI ) La CEI a pour objet
de favoriser la coopération internationale pour toutes les questions de normalisation dans le domaine de
l’électricité et de l’électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d’études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales qui
assurent la liaison avec la CEI participent également à cette préparation. La CEI collabore étroitement avec
l’Organisation internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux
organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d’encourager l’unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de
façon transparente, dans toute la mesure du possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation, et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ces normes.
6) L’attention est attirée sur le fait que certains éléments de la présente norme internationale peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-7 a été établie par le comité d’études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Cette troisième édition annule et remplace la deuxième édition parue en 1990, son
amendement 1 (1991) et l'amendement 2 (1993). Cette troisième édition constitue une
révision technique.
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
31/381/FDIS 31/388/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de la présente norme.
Les annexes A et B font partie intégrante de la présente norme.
Les annexes C, D, E et F sont données uniquement à titre d'information.

60079-7  IEC:2001 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 7: Increased safety "e"
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60079-7 has been prepared by IEC technical committee 31:
Electrical apparatus for explosive atmospheres.
This third edition cancels and replaces the second edition published in 1990, its amendment 1
(1991) and amendment 2 (1993). This third edition constitutes a technical revision.
The text of this standard is based on the following documents:

FDIS Report on voting
31/381/FDIS 31/388/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annexes A and B form an integral part of this standard.
Annexes C, D, E and F are given for information only.

– 8 – 60079-7  CEI:2001
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004.
A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
Le contenu du corrigendum de février 2004 a été pris en considération dans cet exemplaire.

60079-7  IEC:2001 – 9 –
The committee has decided that the contents of this publication will remain unchanged until
2004. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
The contents of the corrigendum of February 2004 have been included in this copy.

– 10 – 60079-7  CEI:2001
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 7: Sécurité augmentée «e»

1 Domaine d’application
La présente partie de la CEI 60079 indique les prescriptions spécifiques de conception, de

construction, d’essais et de marquage du matériel électrique avec mode de protection
augmentée «e» destiné à être utilisé dans les atmosphères explosives gazeuses. La présente
norme s’applique au matériel électrique ayant une valeur assignée de tension d’alimentation
ne dépassant pas 11 kV en courant alternatif (valeur efficace) ou en courant continu. Des
mesures supplémentaires sont appliquées pour que le matériel ne produise ni arc, ni
étincelle, ni température excessive en fonctionnement normal ou dans des conditions
anormales spécifiées.
Ces prescriptions spécifiques complètent les prescriptions générales de la CEI 60079-0 qui
s’appliquent au mode de protection à sécurité augmentée «e» sauf si elles sont
spécifiquement exclues.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui en est faite, constituent des dispositions valables pour la présente partie de la CEI 60079.
Pour les références datées, les amendements ou révisions ultérieurs de l’une quelconque de
ces publications ne s’appliquent pas. Cependant, les parties prenantes des accords fondés
sur la présente partie de la CEI 60079 sont invitées à rechercher la possibilité d’appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références
non datées, la dernière édition du document normatif auquel il est fait référence s’applique.
Les membres de la CEI et de l’ISO possèdent le registre des normes internationales en
vigueur à un moment donné
CEI 60034-1, Machines électriques tournantes – Partie 1: Caractéristiques assignées et
caractéristiques de fonctionnement
CEI 60034-5, Machines électriques tournantes – Partie 5: Degrés de protection procurés par
la conception intégrale des machines électriques tournantes (code IP) – Classification

CEI 60044-6, Transformateurs de mesure – Partie 6: Prescriptions concernant les
transformateurs de courant pour protection pour la réponse en régime transitoire
CEI 60050(426), Vocabulaire Electrotechnique International (VEI) – Chapitre 426: Matériel
électrique pour atmosphère explosives
CEI 60050(486), Vocabulaire Electrotechnique International (VEI) – Chapitre 486: Eléments et
batteries d'accumulateurs
CEI 60061-1, Culots de lampes et douilles ainsi que calibres pour le contrôle de
l’interchangeabilité et de la sécurité – Partie 1: Culots de lampes
CEI 60061-2, Culots de lampe et douilles ainsi que calibres pour le contrôle de
l’interchangeabilité et de la sécurité – Partie 2: Douilles

60079-7  IEC:2001 – 11 –
ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 7: Increased safety "e"
1 Scope
This part of IEC 60079 specifies the requirements for the design, construction, testing and
marking of electrical apparatus with type of protection increased safety "e" intended for use in
explosive gas atmospheres. This standard applies to electrical apparatus with a rated value of
supply voltage not exceeding 11 kV r.m.s. a.c. or d.c. Additional measures are applied to
ensure that the apparatus does not produce arcs, sparks, or excessive temperatures in
normal operation or under specified abnormal conditions.
These specific requirements are additional to the general requirements in IEC 60079-0 that
apply to type of protection increased safety "e" unless specifically excluded.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60079. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this part of IEC 60079 are encouraged to investigate the possibility of
applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60034-1, Rotating electrical machines – Part 1: Rating and performance
IEC 60034-5, Rotating electrical machines – Part 5: Degrees of protection provided by internal

design of rotating electrical machines (IP code) – Classification
IEC 60044-6, Instrument transformers – Part 6: Requirements for protective current trans-
formers for transient performance
IEC 60050(426), International Electrotechnical Vocabulary (IEV) – Chapter 426: Electrical
apparatus for explosive atmospheres

IEC 60050(486), International Electrotechnical Vocabulary (IEV) – Chapter 486: Secondary
cells and batteries
IEC 60061-1, Lamp caps and holders together with gauges for the control of
interchangeability and safety – Part 1: Lamp caps
IEC 60061-2, Lamp caps and holders together with gauges for the control of
interchangeability and safety – Part 2: Lampholders

– 12 – 60079-7  CEI:2001
CEI 60064, Lampes à filament de tungstène pour usage domestique et éclairage général
similaire – Prescriptions de performances

CEI 60068-2-6, Essais d’environnement – Partie 2: Essais – Essai Fc: Vibrations
(sinusoïdales)
CEI 60068-2-27:1987, Essais d’environnement – Deuxième partie: Essais – Essai Ea et
guide: Chocs
CEI 60068-2-42, Essais fondamentaux climatiques et de robustesse mécanique – Deuxième
partie: Essais – Essai Kc: Essai à l'anhydride sulfureux pour contacts et connexions

CEI 60079-0:1998, Matériel électrique pour atmosphères explosives gazeuses – Partie 0:
Règles générales
CEI 60079-1, Matériel électrique pour atmosphères explosives gazeuses – Partie 1:
Enveloppe antidéflagrante "d" ( actuellement en anglais seulement)
CEI 60079-4, Matériel électrique pour atmosphères explosives gazeuses – Partie 4: Méthode
d’essai pour la détermination de la température d’inflammation
CEI 60079-11, Matériel électrique pour atmosphères explosives gazeuses – Partie 11:
Sécurité intrinsèque ‘i’
CEI 60079-17, Matériel électrique pour atmosphères explosives gazeuses – Partie 17:
Inspection et entretien des installations électriques dans les emplacements dangereux (autres
que les mines)
CEI 60085, Evaluation et classification thermiques de l’isolation électrique
CEI 60112, Méthode pour déterminer des indices de résistance et de tenue au cheminement
des matériaux isolants solides dans des conditions humides
CEI 60238, Douilles à vis Edison pour lampes
CEI 60317-3:1990, Spécifications pour types particuliers de fils de bobinage – Partie 3: Fil de
section circulaire en cuivre émaillé avec polyester, classe 155
CEI 60317-7:1990, Spécifications pour types particuliers de fils de bobinage – Partie 7: Fil de
section circulaire en cuivre émaillé avec polyamide, classe 220

CEI 60317-8:1990, Spécifications pour types particuliers de fils de bobinage – Partie 8: Fil de
section circulaire en cuivre émaillé avec polyesterimide, classe 180
CEI 60317-13:1990, Spécifications pour types particuliers de fils de bobinage – Partie 13: Fil
de section circulaire en cuivre émaillé avec polyester ou polyesterimide et avec surcouche
polyamide-imide, classe 200
CEI 60364-3, Installations électriques des bâtiments – Troisième partie: Détermination des
caractéristiques générales
CEI 60400, Douilles pour lampes tubulaires à fluorescence et douilles pour starters
___________
Il existe une édition consolidée 1.1 (2000) qui comprend la CEI 60079-0 (1998) ainsi que l'amendement 1
(2000).
60079-7  IEC:2001 – 13 –
IEC 60064, Tungsten filament lamps for domestic and similar general lighting purposes –
Performance requirements
IEC 60068-2-6, Environmental testing – Part 2: Tests – Test Fc: Vibration (sinusoidal)

IEC 60068-2-27, Environmental testing – Part 2: Tests – Test Ea and guidance: ShockIEC
60068-2-42, Basic environmental testing procedures – Part 2: Tests – Test Kc: Sulphur
dioxide test for contacts and connections

IEC 60068-2-42, Environmental testing – Part 2: Tests – Test Kc: Sulphur dioxide test for
contacts and connections
IEC 60079-0:1998, Electrical apparatus for explosive gas atmospheres – Part 0: General
requirements
IEC 60079-1, Electrical apparatus for explosive gas atmospheres – Part 1: Flameproof
enclosures "d"
IEC 60079-4, Electrical apparatus for explosive gas atmospheres – Part 4: Method of test for
ignition temperature
IEC 60079-11, Electrical apparatus for explosive gas atmospheres – Part 11: Intrinsic safety
‘i’
IEC 60079-17, Electrical apparatus for explosive gas atmospheres – Part 17: Inspection and
maintenance of electrical installations in hazardous areas (other than mines)
IEC 60085, Thermal evaluation and classification of electrical insulation
IEC 60112, Method for determining the comparative and the proof tracking indices of solid
insulating materials under moist conditions
IEC 60238, Edison screw lampholders
IEC 60317-3, Specifications for particular types of winding wires – Part 3: Polyester
enamelled round copper wires, class 155
IEC 60317-7, Specifications for particular types of winding wires – Part 7: Polyamide
enamelled round copper wire, class 220

IEC 60317-8, Specifications for particular types of winding wires – Part 8: Polyesterimide
enamelled round copper winding wire, class 180
IEC 60317-13, Specifications for particular types of winding wires – Part 13: Polyester or
polyesterimide overcoated with polyamide-imide enamelled round copper wire, class 200
IEC 60364-3, Electrical installations of buildings – Part 3: Assessment of general
characteristics
IEC 60400, Lampholders for tubular fluorescent lamps and starterholders
___________
A consolidated edition exists 1.1 (2000) that includes IEC 60079-0 (1998) and its amendment 1 (2000)

– 14 – 60079-7  CEI:2001
CEI 60432-1, Lampes à incandescence – Prescriptions de sécurité – Partie 1: Lampes à
filament de tungstène pour usage domestique et éclairage général similaire

CEI 60529, Degrés de protection procurés par les enveloppes (Code IP)

CEI 60664-1:1992, Coordination de l'isolement des matériels dans les systèmes (réseaux) à
basse tension – Partie 1: Principes, prescriptions et essais

CEI 60947-1, Appareillage à basse tension – Partie 1: Règles générales

CEI 60947-7-1, Appareillage à basse tension – Partie 7: Matériels accessoires – Section 1:
Blocs de jonction pour conducteurs en cuivre
CEI 60999-1, Dispositifs de connexion – Conducteurs électriques en cuivre – Prescriptions de
sécurité pour organes de serrage à vis et sans vis – Partie 1: Prescriptions générales et
2 2
particulières pour les organes de serrage pour les conducteurs de 0,2 mm à 35 mm (inclus)
CEI 60999-2, Dispositifs de connexion – Prescriptions de sécurité pour les organes de
serrage à vis et sans vis pour conducteurs électriques en cuivre – Partie 2: Prescriptions
2 2
particulières pour conducteurs de 35 mm à 300 mm
CEI 61195, Lampes à fluorescence à deux culots – Prescriptions de sécurité
CEI 62086-1, Matériel électrique pour atmosphères explosives gazeuses – Traçage par
résistance électrique – Partie 1: Règles générales et d'essais
3 Définitions
Pour les besoins de la présente partie de la CEI 60079, les définitions et certains termes
utilisés dans la CEI 60079-0 s’appliquent, ainsi que les termes et définitions indiqués ci-
après.
Pour les définitions de tout autre terme, en particulier celles d’une nature plus générale, il
convient de se référer à la CEI 60050(426) ou à, une autre partie appropriée du Vocabulaire
électrotechnique international (VEI).
NOTE Lorsque des mots, par exemple «accumulateur», sont indiqués entre parenthèses dans un terme, ils
peuvent être omis lorsqu’il n’y a pas de risque de confusion ou de malentendu.
3.1 éléments et accumulateurs
3.1.1
élément
ensemble d’électrodes et d’électrolytes constituant l’unité de base d’un accumulateur
NOTE Un dessin illustrant les différentes parties d’un élément est donné dans la figure 1. Ce dessin n’a qu’un but
descriptif et il n’est pas prévu pour entraîner de quelconques prescriptions ou une préférence pour une forme
particulière de construction.
3.1.2
élément ou accumulateur primaire
système électrochimique capable de produire de l’énergie électrique par réaction chimique
___________
Il existe une édition consolidée 1.1 (2000) qui comprend la CEI 60664-1 (1992) ainsi que l'amendement 1 (2000).

60079-7  IEC:2001 – 15 –
IEC 60432-1, Incandescent lamps – Safety specifications – Part 1: Tungsten filament lamps
for domestic and similar general lighting purposes

IEC 60529, Degrees of protection provided by enclosures (IP Code)

IEC 60664-1, Insulation coordination for equipment within low-voltage systems – Part 1:
Principles, requirements, and tests

IEC 60947-1, Low-voltage switchgear and controlgear, Part 1 – General rules

IEC 60947-7-1, Low-voltage switchgear and controlgear, Part 7 – Ancillary equipment –
Section 1: Terminal blocks for copper conductors
IEC 60999-1, Connecting devices – Electrical copper conductors – Safety requirements for
screw-type and screwless-type clamping units – Part 1: General requirements and particular
2 2
requirements for clamping units for conductors from 0,2 mm up to 35 mm
IEC 60999-2, Connecting devices – Safety requirements for screw-type and screwless-type
clamping units for electrical copper connectors – Part 2: Particular requirements for
2 2
conductors from 35 mm up to 300 mm
IEC 61195, Double-capped fluorescent lamps – Safety specifications
IEC 62086-1, Electrical apparatus for explosive gas atmospheres – Electrical resistance trace
heating – Part 1: General and testing requirements
3 Definitions
For the purpose of this part of IEC 60079, the definitions and certain terms used in IEC
60079-0, together with the following terms and definitions apply.
For the definitions of any other terms, particularly those of a more general nature, reference
should be made to IEC 60050(426) or other appropriate parts of the IEV (International
Electrotechnical Vocabulary).
NOTE Where a word, for example "battery", is shown in parentheses in a te
...
